Радиосети часто строятся в разное время и для разных оперативных групп. Служба безопасности может использовать обычные УКВ-радиостанции, техобслуживание — работать в сети DMR, полевой персонал — полагаться на услугу push-to-talk в общедоступной сети, а диспетчерская — работать через SIP-телефоны и диспетчерское программное обеспечение. Хотя каждая система работает независимо, пользователи не могут общаться между собой без уровня интеграции.

Шлюз Radio over IP (RoIP) обеспечивает такое соединение. Он подключает радиостанцию или базовую станцию к IP-сети, преобразует аудиосигнал радиостанции и управление Push-to-Talk в сетевую связь и делает радиоканал доступным для SIP-серверов, диспетчерских консолей, систем записи и удалённых операторов. Такой подход продлевает срок службы существующей радиосвязи без необходимости замены каждой радиосети.

Шлюз не заменяет саму радиосеть. Частоты, ретрансляторы, антенны и зона покрытия остаются под управлением существующей радиосистемы. RoIP расширяет доступ к этим ресурсам и обеспечивает общий путь связи для систем, которые изначально проектировались для раздельной работы.

Почему радиосетям нужен уровень интеграции

Радиосистемы построены на разных частотах, структурах каналов, методах сигнализации и протоколах производителей. Обычная аналоговая радиостанция не может напрямую взаимодействовать с сетями DMR, PDT или TETRA. Разница становится ещё больше, когда частная радиосистема должна обмениваться голосом с SIP-телефонией или сотовой платформой push-to-talk.

Разработка собственного интерфейса для каждого радиопротокола может быть дорогостоящей и сложной в обслуживании. Она может требовать доступа к проприетарной сигнализации, наборам средств разработки и детального знания радиосети. Изменения на радиоплатформе также могут повлиять на интеграцию.

Шлюз RoIP использует более практичный подход. Он подключается к совместимой радиостанции, мобильному блоку или базовой станции и использует эту радиостанцию как точку доступа к каналу. Шлюз передаёт аудио и состояние PTT через IP-сеть, позволяя использовать канал операторам и приложениям в других местах.

Поскольку подключение со стороны радиостанции в значительной степени не зависит от технологии радиоинтерфейса, тот же метод интеграции может применяться к обычным радиостанциям, цифровым транкинговым системам, авиационным, морским радиостанциям и оборудованиям КВ-связи при условии наличия соответствующих аудио- и PTT-интерфейсов.

В зависимости от радиоинтерфейса шлюз также может отслеживать сигналы Carrier Operated Relay (COR), шумоподавителя или занятости канала. Эти входы помогают отличать полезный радиотрафик от фонового шума и предотвращают передачу IP-пользователем, когда радиоканал уже занят. Если такие сигналы недоступны, можно использовать детектирование голосовой активности, хотя в шумных радиосредах оно обычно требует более тщательной настройки.

Основные функции, доступные операторам и приложениям

Преобразование радиоаудио и PTT

Шлюз принимает аудио от подключённой радиостанции, преобразует его в IP-аудиопоток и отправляет авторизованным конечным точкам. В обратном направлении аудио от диспетчера или SIP-пользователя доставляется на радиостанцию, а шлюз активирует передатчик через управление Push-to-Talk.

Обработка PTT особенно важна, поскольку радиосвязь обычно полудуплексная. Интеграция должна контролировать, когда канал передаёт, когда принимает и когда другой пользователь уже удерживает канал. Плохо скоординированное время PTT может обрезать начало сообщения или привести к одновременной передаче двух систем.

В грамотно спроектированном развёртывании активация PTT, подготовка передатчика и передача аудио обрабатываются как временная последовательность. Может потребоваться короткий период предварительной задержки перед отправкой голоса, а время задержки отпускания должно быть достаточным для передачи окончания сообщения без излишней занятости канала. Эти значения должны тестироваться с реальными радиостанциями, а не копироваться из общих конфигураций.

Связь на основе SIP

Поддержка SIP позволяет радиоканалу отображаться как ресурс связи внутри IP-АТС, платформы унифицированных коммуникаций или диспетчерской системы. В зависимости от проекта системы оператор может вызывать радиоканал, включать его в группу, добавлять в конференцию или отслеживать с диспетчерской консоли.

Это создаёт управляемый мост между радиопользователями и IP-конечными точками связи, такими как SIP-телефоны, софтфоны, промышленные интеркомы и консоли оператора. Это также позволяет организациям использовать существующие IP-сети для расширения радиосвязи вместо прокладки аналоговых аудиолиний на большие расстояния.

Сигнализация SIP и голосовые медиа должны рассматриваться отдельно при проектировании сети. Шлюз может успешно зарегистрироваться на сервере, в то время как аудиотракт RTP заблокирован политиками маршрутизации, межсетевыми экранами или NAT. Выбор кодека также влияет на пропускную способность, задержку и качество голоса, поэтому следует избегать ненужной транскодировки между шлюзом, сервером и диспетчерским клиентом.

Удалённый доступ к радиоресурсам

Радиостанцию больше не нужно размещать рядом с каждым диспетчером. Радиооборудование может оставаться в месте с подходящим покрытием антенны, а операторы получают доступ к каналу из диспетчерской в другом здании, городе или регионе.

Это полезно, когда антенны должны быть установлены на крышах, вышках, в тоннелях или удалённых точках. Это также может уменьшить количество радиооборудования, необходимого на каждом рабочем месте оператора, и упростить централизованное управление.

Объединение каналов на нескольких объектах

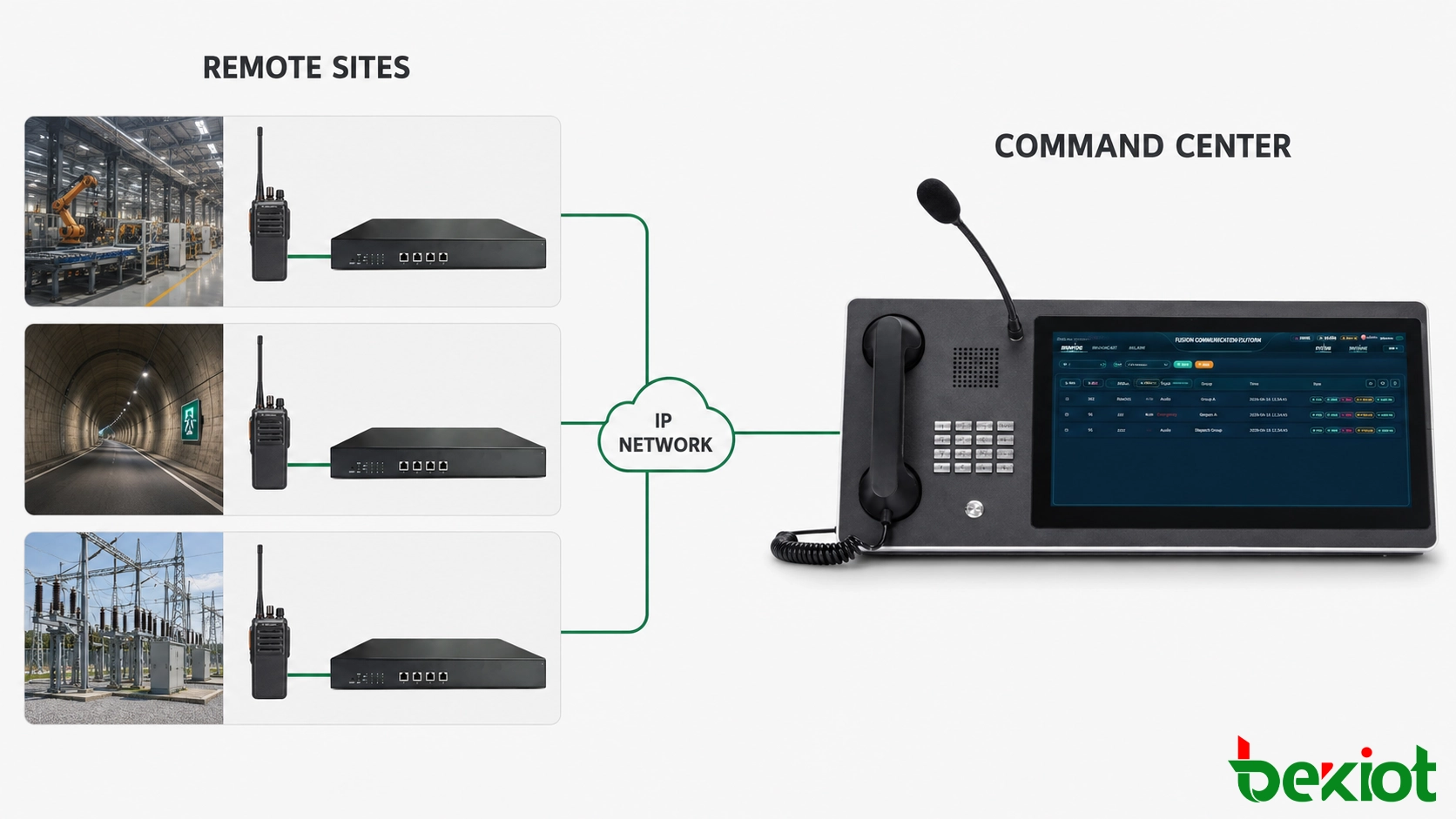

Несколько шлюзов могут быть подключены через IP-сеть для создания более широкой коммуникационной структуры. Командный центр может отслеживать радиоресурсы с нескольких объектов, а авторизованные региональные операторы могут получать доступ к выбранным каналам, не находясь физически на каждом радиоместе.

В сети могут использоваться регистрация SIP, SIP-транки или подключения к диспетчерской платформе, в зависимости от требуемого управления вызовами и модели работы. Права доступа к каналам должны быть тщательно определены, чтобы пользователи видели только те радиоресурсы, которые относятся к их обязанностям.

Ёмкость должна рассчитываться по независимо управляемым радиотрактам, а не только по количеству носимых радиостанций. Большая группа пользователей может совместно использовать один канал, в то время как меньшая операция может требовать одновременного мониторинга или передачи по нескольким каналам. Каждый радиоресурс, требующий независимого одновременного доступа, должен иметь соответствующий радиотракт и шлюз.

Запись и операционный надзор

Как только радиоаудио становится доступным на стороне IP, его можно передавать на совместимую платформу записи. Это обеспечивает более полную операционную запись, когда радиовызовы, телефонные звонки и диспетчерские коммуникации необходимо просматривать из одной системы.

Шлюзы также могут сообщать о статусе подключения, PTT или активности канала на платформу управления. Эти сигналы состояния помогают техническим командам определить, связан ли сбой связи с радиостанцией, шлюзом, IP-сетью или центральным приложением.

Для разбора инцидентов все шлюзы, диспетчерские серверы и системы записи должны использовать общий источник времени. Точная синхронизация времени позволяет сопоставлять радиотрафик с событиями тревоги, видеозаписями и действиями оператора. Если поддерживается, записи также должны сохранять имя канала, направление вызова и ответственное диспетчерское место.

Связанный продукт: Шлюзы RoIP Becke

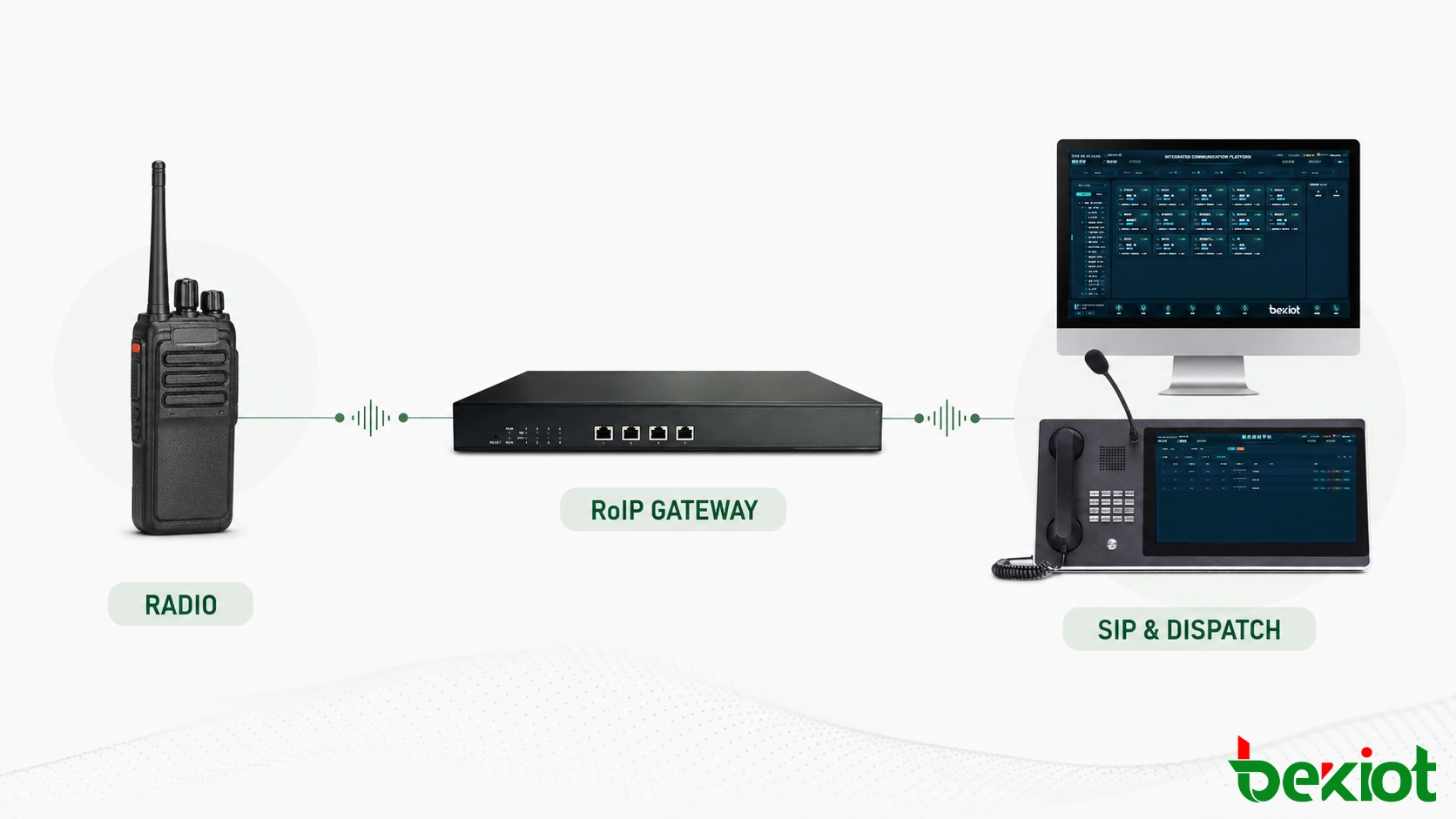

Практичная архитектура для командных и диспетчерских центров

Типовое решение содержит четыре функциональных уровня:

• Радиоуровень: Обычные радиостанции, терминалы DMR, PDT или TETRA, авиационное оборудование, КВ-оборудование или радиобазовые станции.

• Уровень доступа: Шлюзы RoIP, подключенные к радиоаудио, PTT и любым поддерживаемым управляющим сигналам.

• Сетевой уровень и уровень управления: ЛВС, ГВС, VPN, SIP-сервер, IP-АТС или диспетчерская коммуникационная платформа.

• Прикладной уровень: Диспетчерские консоли, SIP-телефоны, лёгкие клиенты, серверы записи, платформы сигнализации и управляющие приложения.

Когда диспетчер выбирает канал и нажимает PTT, диспетчерская платформа отправляет голосовой поток и запрос управления соответствующему шлюзу. Шлюз активирует подключённую радиостанцию и передаёт сообщение по радиосети. Ответы от полевых радиостанций проходят тем же путём в обратном направлении и воспроизводятся на консоли оператора.

Архитектура может быть централизованной или распределённой. Централизованный проект размещает управление вызовами и запись в главном командном центре. Распределённый проект оставляет шлюзы и выбранные услуги связи на локальных объектах, снижая зависимость от одной глобальной линии. Правильная структура зависит от надёжности сети, операционной ответственности и требуемого поведения при сбоях.

Для ответственных объектов проект должен определять, что остаётся доступным при отказе ГВС, SIP-сервера или основного диспетчерского места. Локальная связь «радио-радио» должна оставаться независимой, насколько это возможно. Резервное питание, вторичные сетевые пути, резервные диспетчерские места и локальные службы восстановления могут быть добавлены в соответствии с требуемым уровнем доступности.

Соединение частного радио, PoC и автоматизированных рабочих процессов

Push-to-talk через общедоступную сеть, обычно называемый PoC, всё чаще используется мобильными группами, которым нужна широкая зона покрытия. Частные радиосистемы остаются ценными на заводах, в коммунальном хозяйстве, на транспорте и при аварийном реагировании, поскольку они предоставляют выделенные каналы и могут продолжать работать там, где покрытие мобильной связи ограничено.

Интеграция этих двух сред непроста. Они используют разные методы управления вызовами, системы идентификации и медиа-пути. Простая схема «спина к спине» может соединить терминал PoC с частным радитерминалом через внешние аудиоинтерфейсы. Это может быть полезно для временных операций, но дополнительные аудиоступени и независимые терминалы могут увеличить задержку и создать больше точек отказа.

Для постоянных развёртываний предпочтительная конструкция — соединить платформу PoC и радиошлюз через поддерживаемый сетевой интерфейс или диспетчерскую платформу. Интеграция должна координировать запросы на разрешение передачи, время отпускания PTT и поведение при занятом канале. Операторы с обеих сторон должны иметь возможность общаться без ручного управления двумя отдельными терминалами.

Мост также должен определять, как обрабатываются конкурирующие запросы на передачу. Если пользователи радио и PoC нажимают PTT почти одновременно, платформе нужно чёткое правило арбитража. Приоритет может назначаться по роли пользователя, статусу экстренности или порядку поступления запросов. Без такой логики перекрывающиеся команды могут обрезать аудио или оставлять пользователей в неведении, кто управляет каналом.

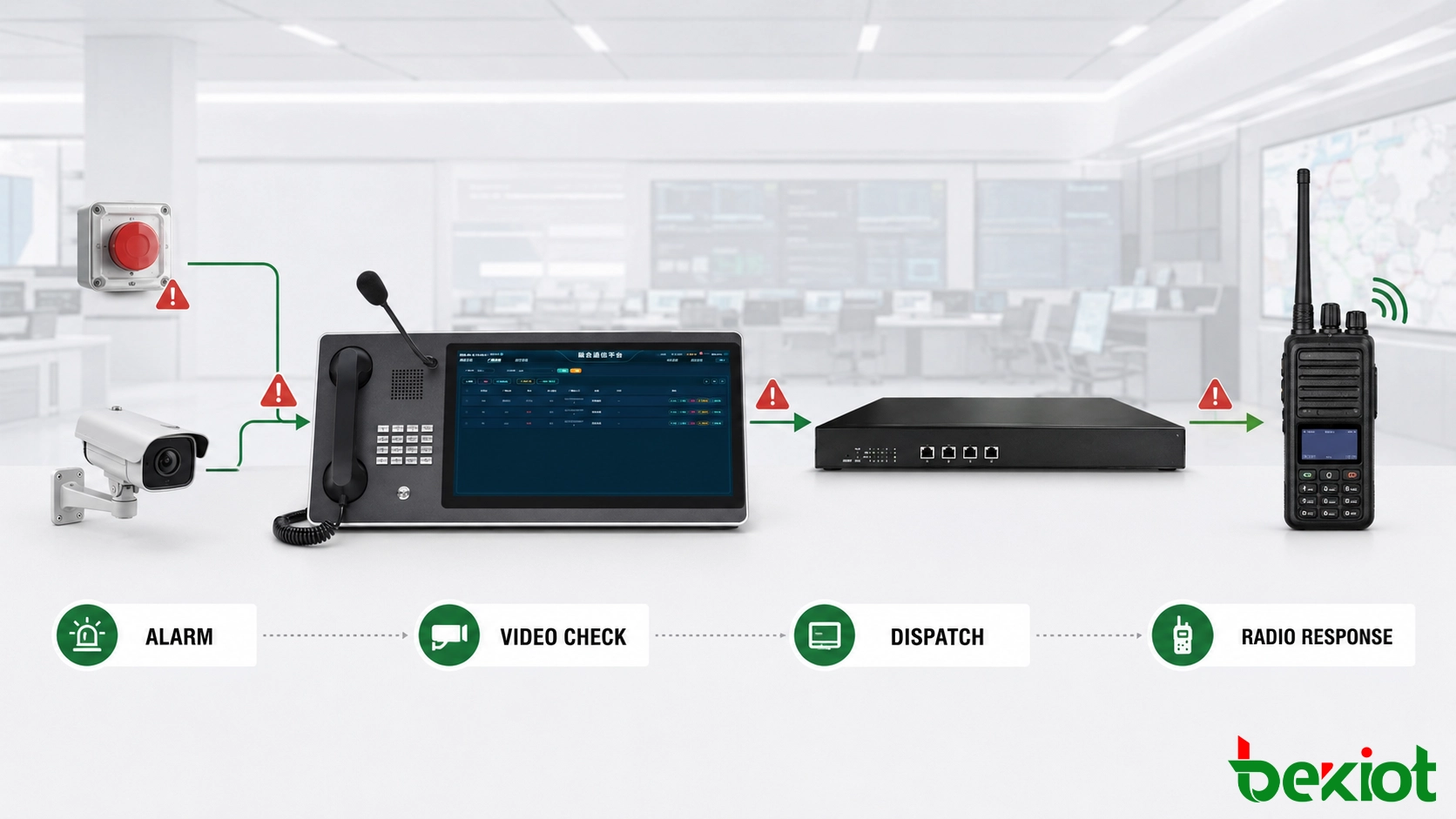

RoIP также может быть частью автоматизированного рабочего процесса реагирования. Когда срабатывает пожарная тревога, событие контроля доступа, отказ оборудования или экстренная кнопка, платформа сигнализации может отправить событие через API, MQTT-сообщение или другой поддерживаемый интерфейс. Затем коммуникационная платформа применяет заранее определённые правила, например:

• Вызов назначенной радиогруппы.

• Воспроизведение записанного предупреждения по выбранным радиоканалам.

• Оповещение диспетчерской консоли и ответственного персонала.

• Открытие соответствующего вида камеры для проверки.

• Запись голосовой сессии и процесса обработки события.

Такой тип интеграции соединяет радиосвязь с сигнализацией, видеонаблюдением и командными приложениями. Шлюз сам не принимает оперативных решений; он обеспечивает путь связи, используемый рабочим процессом.

Технические ограничения и решения по развёртыванию

Базовое радиосоединение обычно передаёт голос, приёмный аудиосигнал и управление PTT. Оно не раскрывает автоматически все функции, доступные внутри цифровой транкинговой радиосистемы. Такие функции, как частные вызовы, текстовые сообщения, идентификация радиостанции, экстренная сигнализация, GPS-местоположение и дистанционный выбор канала, требуют дополнительной сигнализации со стороны радиостанции, поддерживаемого интерфейса управления или интеграции с инфраструктурой радиосети.

Это различие должно быть подтверждено до выбора оборудования. Если проекту требуется только групповая голосовая связь между радиопользователями и диспетчерами, интеграция аудио и PTT может стать практичным и экономичным решением. Если командный центр должен отображать отдельные идентификаторы радиостанций, их местоположение или состояние экстренности, требуется более глубокая интеграция.

При проектировании решения следует рассмотреть следующие факторы:

• Совместимость радиостанций: Подтвердить наличие аудио-, PTT-, аксессуарных и управляющих интерфейсов для каждой подключаемой радиостанции.

• Требования к каналам: Определить, какие каналы должны контролироваться, а какие требуют одновременного доступа для передачи.

• Качество аудио: Настроить уровни входа и выхода для предотвращения низкой громкости, искажений, шума и эха.

• Время PTT: Протестировать задержки активации и отпускания передачи, чтобы сообщения не обрезались.

• Производительность сети: Оценить задержку, джиттер, потерю пакетов и пропускную способность на каждом пути связи.

• Поведение при сбоях: Определить, что происходит, когда шлюз, центральный сервер или линия ГВС становятся недоступными.

• Контроль доступа: Ограничить привилегии на мониторинг и передачу по каналам в зависимости от пользователя, роли и местоположения.

• Объём интеграции: Задокументировать, нужен ли проекту только голос или дополнительные сигнализация и данные.

• Приёмочные испытания: Протестировать обычные вызовы, занятые каналы, одновременные события, сбой сети, восстановление и запись.

Приёмка сети должна основываться на полном пути «точка-точка», а не на простом тесте связности. Инженеры должны подтвердить, что аудио остаётся разборчивым при обычной нагрузке сети, что буферы джиттера не вносят чрезмерной задержки, а потеря пакетов не вызывает повторений слов или пропусков. Правила межсетевого экрана также должны разрешать как SIP-сигнализацию, так и согласованные медиапорты.

Успешный проект RoIP начинается с инвентаризации существующих радиоресурсов и операционных рабочих процессов. Затем шлюз следует выбирать в соответствии с требуемыми интерфейсами, методом управления вызовами и глубиной интеграции. Начало с этих требований предотвращает путаницу между голосовым соединением и полным цифровым управлением радио.

Часто задаваемые вопросы

Может ли шлюз RoIP работать через VPN?

Да. VPN обычно используется, когда шлюзы и диспетчерские серверы находятся в разных частных сетях. VPN должна обеспечивать приемлемую задержку, маршрутизацию и политики безопасности для голосового трафика в реальном времени и SIP-трафика.

Сколько шлюзов требуется для радиопроекта?

Количество зависит от числа радиоресурсов, к которым необходим независимый доступ. Каждый канал или радиотракт, требующий одновременной работы, обычно нуждается в собственном управляемом соединении. Схемы с разделяемыми или коммутируемыми радиостанциями могут снизить требования к оборудованию, но могут ограничить одновременный доступ.

Может ли система продолжать работать при отказе соединения ГВС?

Может, если в проект включено локальное резервирование. Локальная радиосвязь может оставаться доступной даже при потере центрального диспетчерского соединения, а распределённые серверы или локальные рабочие места оператора могут обеспечить дополнительную устойчивость.

Следует ли шифровать радиотрафик в IP-сети?

В ответственных развёртываниях следует защищать сигнализацию, голосовой трафик и управляющий доступ с использованием функций безопасности, поддерживаемых всей системой. Сегментация сети, VPN, строгая аутентификация и ограниченное администрирование также важны.

Меняет ли установка шлюза зону радиопокрытия?

Нет. Радиопокрытие по-прежнему зависит от подключённой радиосистемы, положения антенны, мощности передатчика, рельефа местности и окружающих строений. Шлюз расширяет доступ к радиоресурсу через IP-сеть, но сам по себе не увеличивает зону покрытия.
