Частные радиосети остаются основой операций на заводах, в аэропортах, портах, коммунальных службах и других критически важных объектах. Системы на основе DMR, PDT или TETRA обеспечивают быструю связь по принципу «нажми и говори» (PTT), управляемые группы вызова и специализированное покрытие для полевого персонала. Их главная сила — надёжная оперативная голосовая связь, но их возможности по поддержке широкополосного видео, мобильных данных и широкозонного доступа часто ограничены.

Технология Push-to-Talk over Cellular, широко известная как PoC, добавляет покрытие через LTE, 5G или Wi-Fi и может поддерживать передачу местоположения, аварийные оповещения, видеовызовы и обратную передачу видео в реальном времени. Однако развертывание терминалов PoC рядом с существующей частной радиосистемой автоматически не создаёт интероперабельности. Две среды используют разные идентификаторы, структуры групп, методы сигнализации и медиапути.

Таким образом, практическое решение по интеграции требует большего, чем просто один шлюз. Необходима платформа, управляющая вызовами и группами, радиоинтерфейсы, предоставляющие частные каналы в IP-сеть, подходящие пользовательские терминалы и чётко определённые правила доступа к каналам, приоритетности при чрезвычайных ситуациях и обработки отказов.

Почему две сети вместе сильнее

Частное радио и PoC решают разные задачи связи. Частная радиосистема обычно спроектирована для предсказуемого локального покрытия, быстрых групповых вызовов и непрерывной работы в условиях, контролируемых на объекте. Она особенно полезна там, где полевым группам требуется простая, мгновенная и дисциплинированная полудуплексная связь.

PoC расширяет связь за пределы зоны радиопокрытия. Руководитель может присоединиться к группе из другого объекта, мобильный пользователь может сообщить об инциденте через видео, а диспетчер может просматривать местоположения устройств на карте. Эти функции ценны для региональных операций, удалённой поддержки и мультимедийной координации.

Интеграция позволяет каждой сети сохранять свои сильные стороны. Существующие пользователи радио продолжают работать со своими привычными портативными, мобильными или базовыми радиостанциями, а пользователи PoC получают контролируемый доступ к выбранным частным радиоканалам. Диспетчерский центр становится точкой, где координируются идентификаторы, разрешения, записи вызовов и оперативные рабочие процессы.

Цель не в том, чтобы перенести все функции PoC в частную радиосеть. В большинстве проектов общей услугой между двумя сторонами являются голос и управление PTT. Местоположение, видео, изображения и данные приложений остаются на широкополосной стороне и отображаются диспетчерам или другим авторизованным пользователям PoC.

Шесть основных компонентов решения

1. Платформа командования и диспетчеризации

Центральная платформа управляет пользователями, группами, вызовами и разрешениями на связь. Она может быть установлена на локальном сервере, в частном центре обработки данных или в облачной платформе в зависимости от требуемой доступности, политики безопасности и условий сети.

Её основные функции обычно включают управление вызовами SIP, групповую связь PoC, голосовую диспетчеризацию, обработку видео, отображение местоположения на основе ГИС, инструкции по инцидентам, запись вызовов и оперативные журналы. Она также предоставляет точку подключения для диспетчерских консолей, мобильных терминалов, IP-телефонов, шлюзов и совместимых сторонних приложений.

Платформа должна отделять идентификаторы пользователей от физических устройств. Диспетчеру необходимо понимать оперативные названия, такие как «Группа технического обслуживания», «Авиационная безопасность» или «Канал экстренной связи», а не номера радиоразъёмов и порты шлюзов.

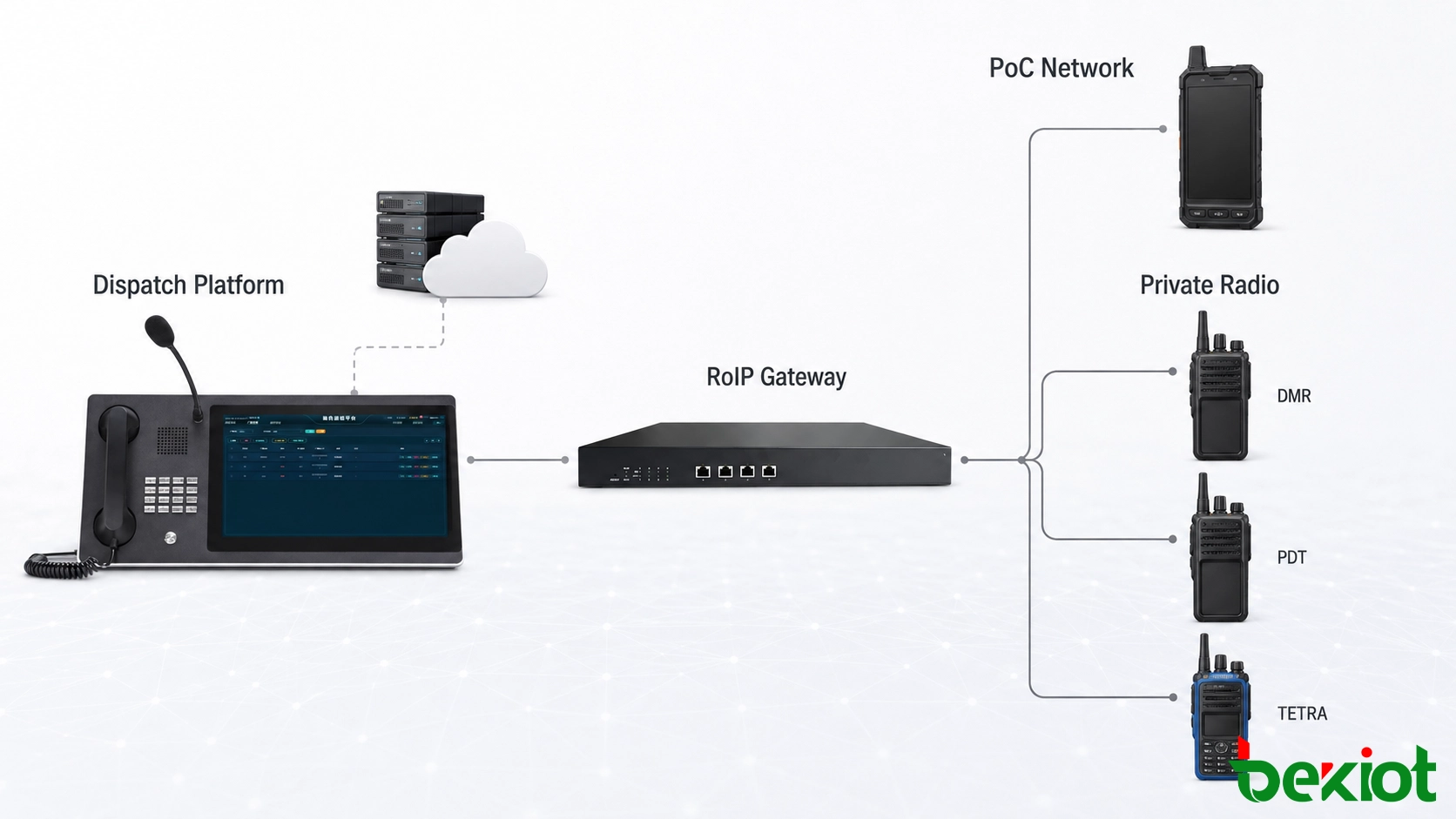

2. Шлюз сопряжения с радио

Шлюз сопряжения с радио соединяет IP-среду диспетчеризации с существующей частной радиосистемой. На радио-стороне он может подключаться к базовой станции, мобильной радиостанции или совместимой портативной радиостанции через интерфейсы аудио, PTT, обнаружения несущей и аксессуаров. На IP-стороне он взаимодействует с платформой через SIP, RTP или другой поддерживаемый метод управления.

Каждый путь шлюза представляет собой управляемый радиоресурс. Если четыре радиоканала должны одновременно и независимо контролироваться и передавать, проект обычно требует четыре независимых пути на радио-стороне. Количество портативных пользователей, разделяющих эти каналы, не определяет ёмкость шлюза; её определяет требуемое количество одновременных соединений с каналами.

Базовое подключение шлюза обычно передаёт радиоаудио и управление PTT. Идентификатор радио, сигнализация экстренных ситуаций, текстовые сообщения, информация GPS и удалённый выбор канала требуют дополнительной поддержки сигнализации или прямого интерфейса с радиосетевой инфраструктурой. Это ограничение должно быть подтверждено до окончательного утверждения списка оборудования.

3. Терминалы PoC и мобильные клиенты

Доступ к PoC может обеспечиваться через защищённые портативные терминалы, смартфоны, бортовые терминалы или программные клиенты. В зависимости от платформы пользователи могут получать групповой PTT, частные вызовы, сигналы SOS, позиционирование, передачу изображений, видеовызовы и обратную передачу видео в реальном времени.

Терминалы могут использовать управляемые SIM-карты, публичные мобильные тарифы, частные сети LTE или одобренные сети Wi-Fi. В промышленных и опасных зонах могут потребоваться устройства с усиленной защитой окружающей среды или соответствующей сертификацией для взрывоопасных зон.

Выбор терминала должен соответствовать задаче пользователя. Патрульному может потребоваться физическая кнопка PTT и передача местоположения, в то время как руководителю может понадобиться мобильное приложение с картами, видео и информацией об инцидентах. Использование одного типа терминала для всех ролей может увеличить затраты без улучшения рабочего процесса.

4. Шлюз телефонного доступа

Телефонный шлюз расширяет диспетчерскую связь на аналоговые телефоны, телефонные сети общего пользования, мобильные номера или существующую корпоративную телефонию. Это позволяет авторизованному телефонному абоненту связаться с радиогруппой или пользователем PoC по определённому маршруту вызова.

Тип шлюза зависит от существующей телефонной среды. Аналоговые добавочные номера, внешние телефонные линии, цифровые тракты и SIP-тракты требуют различных интерфейсов. Преобразование номеров и разрешения на вызовы должны быть настроены так, чтобы обычный телефонный пользователь не мог случайно передать на ограниченный радиоканал.

5. SIP-телефоны и интерком-точки

IP-телефоны обеспечивают экономичную голосовую позицию для офисов, дежурных комнат и технических отделов, которым не требуется полная диспетчерская консоль. SIP-интеркомы могут устанавливаться у входов, в аппаратных, удалённых помещениях или в точках экстренной связи, где более уместны вызовы одной кнопкой и связь без использования рук.

Эти конечные точки могут связываться с пользователями PoC или сопоставленными радиоканалами через центральную платформу. Сигнал тревоги с SIP-интеркома также может создать оповещение об инциденте для диспетчера до того, как будет установлен голосовой сеанс.

6. Шлюз видеодоступа

Шлюз видеодоступа делает выбранные ресурсы видеонаблюдения доступными для платформы диспетчеризации. Он может подключать камеры, сетевые видеорегистраторы или платформы управления видео через поддерживаемые протоколы и преобразовывать их потоки в форматы, которые приложение командования может отображать или распространять.

Видеодоступ наиболее полезен, когда он связан с оперативным объектом. Пользователь PoC, интерком-точка, вход сигнализации или радиоканал могут быть связаны с ближайшими камерами. При возникновении события диспетчер может открыть соответствующее представление вместо поиска в отдельной системе видеонаблюдения.

Как вызовы и данные перемещаются по системе

Вызов с частного радио на PoC начинается, когда подключённая радиостанция принимает трафик по своему радиочастотному каналу. Шлюз обнаруживает состояние приёма, захватывает аудио и отправляет его на платформу диспетчеризации. Затем платформа распределяет аудио по авторизованной группе PoC, диспетчерскому месту или службе записи.

В обратном направлении пользователь PoC запрашивает разрешение на речь. После проверки платформой роли пользователя и доступности сопоставленного канала она отправляет аудио и запрос на передачу соответствующему шлюзу. Шлюз активирует PTT на подключённой радиостанции и доставляет аудио в частную радиосеть.

Телефонный доступ осуществляется по управляемому маршруту вызова. Телефонный или SIP-абонент набирает назначенный номер, и платформа сопоставляет этот номер с группой PoC или радиоресурсом. Входящий радиотрафик может быть отправлен обратно через тот же сеанс, с учётом полудуплексного управления.

Видеоданные, данные позиционирования и SOS идут по другому пути. Эти службы обычно принимаются непосредственно от терминалов PoC, платформ видеонаблюдения или интерфейсов приложений. Платформа диспетчеризации связывает их с голосовым сеансом, но шлюз RoIP автоматически не переносит эти широкополосные службы в узкополосный радиоканал.

Решения, которые должны быть приняты перед выбором оборудования

Определить границу интеграции

Первое решение — нужен ли проекту только голосовой обмен или более глубокое управление радио. Голос и PTT часто могут быть реализованы через интерфейс аксессуаров радио. Отображение отдельных идентификаторов радио, состояний экстренной связи, местоположений или текстовых сообщений может потребовать поддерживаемого протокола управления или интеграции с контроллером радиосети.

Подсчитать независимые радиоресурсы

Количество шлюзов должно рассчитываться исходя из требований к одновременным каналам. Общий канал, используемый сотнями радиостанций, может нуждаться только в одном пути шлюза, в то время как меньший проект с несколькими независимо управляемыми каналами может потребовать несколько путей.

В проекте следует определить, какие каналы требуют мониторинга, какие требуют двусторонней передачи, а какие могут быть временно объединены во время инцидента. Постоянное объединение несвязанных групп может создавать ненужный радиотрафик и усложнять оперативный контроль.

Создать согласованный план сопоставления

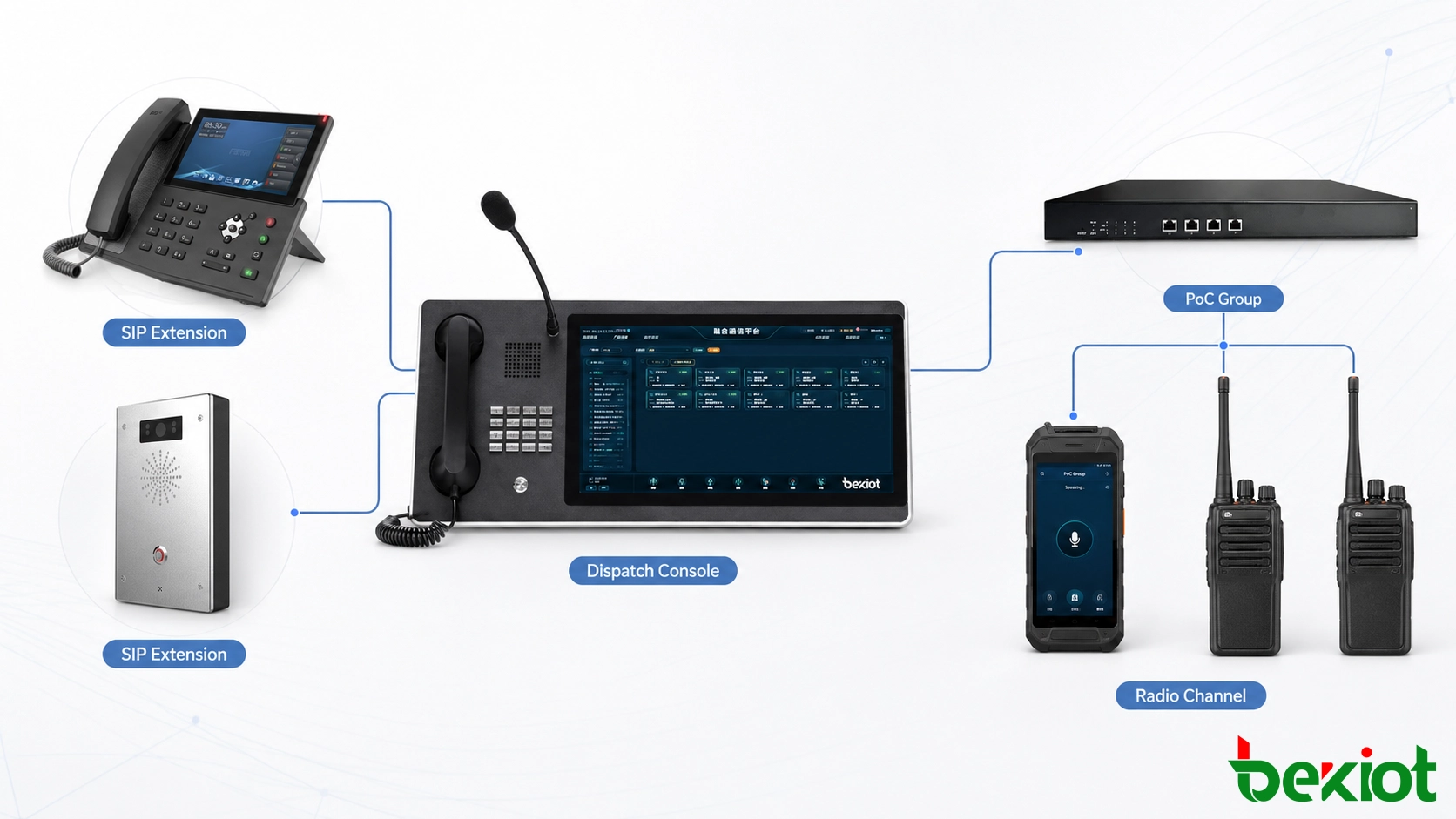

Группы PoC, SIP-добавочные номера, порты шлюзов и частные радиоканалы используют разные структуры именования. Письменный план сопоставления должен связывать каждый ресурс с отделом, местоположением, оперативным назначением и уровнем разрешений.

Согласовать PTT и разрешение на речь

Частные радиоканалы обычно являются полудуплексными, поэтому только одна сторона должна передавать одновременно. Интеграция должна определить, как платформа обнаруживает занятый канал, сколько времени шлюз ждёт перед отправкой аудио и какой пользователь имеет приоритет, когда несколько запросов на передачу поступают одновременно.

Время PTT должно быть проверено с реальным радиооборудованием. Если аудио начинается до того, как передатчик готов, первые слова могут обрезаться. Если задержка освобождения слишком велика, канал остаётся занятым после того, как пользователь закончил говорить.

Проверить обработку сети и медиа

Успешная регистрация SIP не доказывает, что полный аудиотракт работает. Политики маршрутизации, межсетевого экрана и NAT также должны разрешать медиатрафик между платформой, шлюзами и удалёнными пользователями. Выбор кодека должен минимизировать ненужное транскодирование, особенно когда радиоаудио уже имеет ограниченную полосу пропускания.

Для пользователей PoC мобильное покрытие должно оцениваться вдоль реальных маршрутов работы, а не только в фиксированных контрольных точках. Покрытие в подвалах, мастерских, грузовых зонах и движущихся транспортных средствах может значительно отличаться от измерений на открытом воздухе.

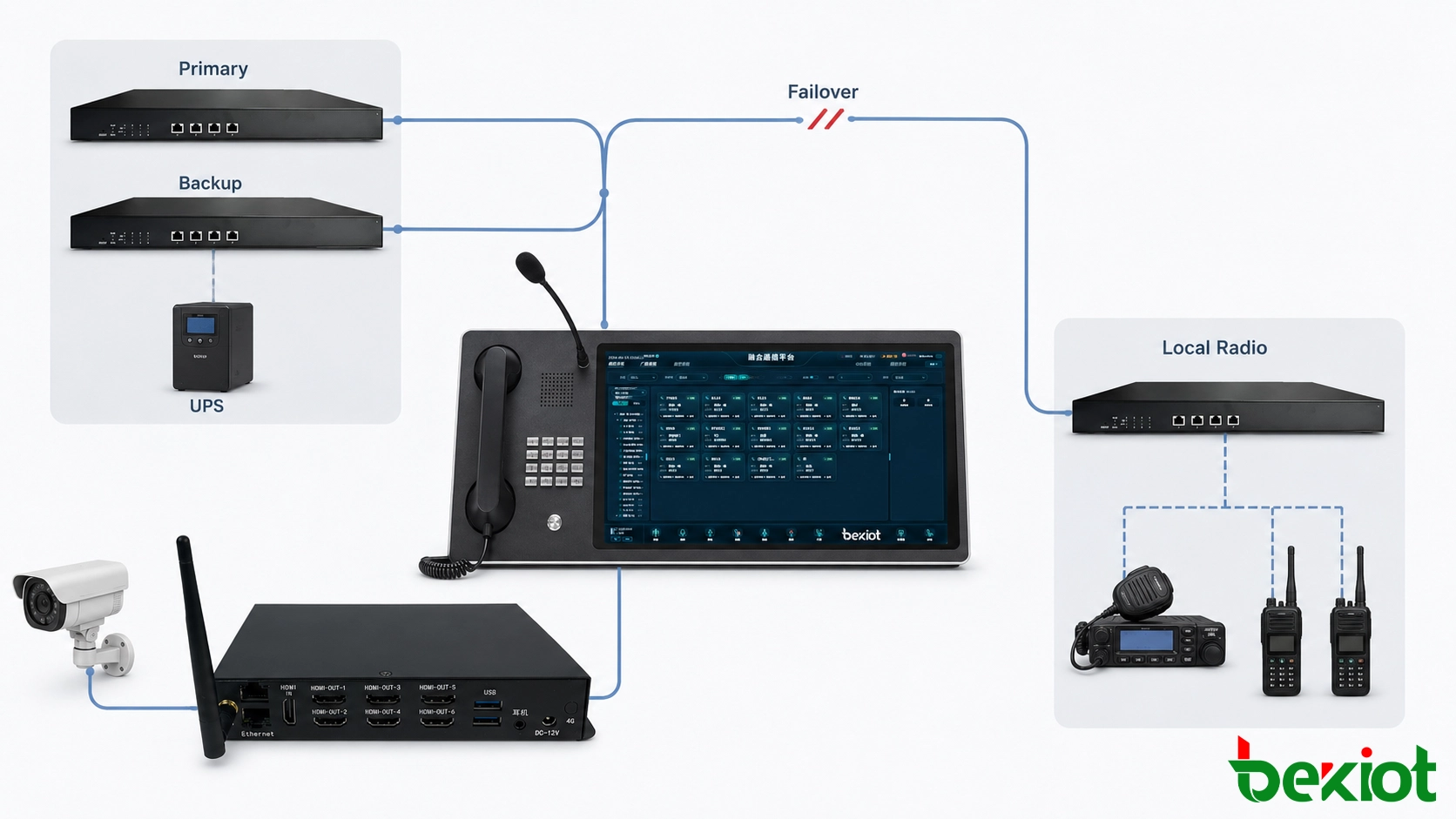

Поддержание доступности и управляемости сервиса

Публичные и частные сети должны дополнять друг друга, не создавая новой единой точки отказа. Если платформа PoC или широкополосное IP-соединение становится недоступным, исходная частная радиосеть должна продолжать поддерживать своих локальных радиопользователей, насколько это возможно.

Критические развёртывания могут использовать резервные серверы, резервное питание, двойные сетевые пути и вторичные диспетчерские позиции. Удалённые объекты также могут сохранять локальную радиосвязь при прерывании соединения с центральной платформой. Требуемое поведение при откате должно быть задокументировано до развёртывания, поскольку это влияет на размещение серверов, конструкцию шлюза и топологию сети.

Меры безопасности должны разделять голосовые ресурсы по ролям и объектам. Интерфейсы управления должны использовать ограниченный административный доступ, а трафик сигнализации, медиа и управления устройствами должен быть изолирован, где это практически возможно. Облачные платформы не должны открывать радиошлюзы напрямую в публичный Интернет.

Масштабируемость должна планироваться с учётом пользователей, одновременных вызовов, радиоканалов, ёмкости записи, видеопотоков и количества объектов. Эти ресурсы растут с разной скоростью. Добавление большего числа пользователей PoC может потребовать только ёмкости платформы, тогда как добавление независимо управляемых радиоканалов требует дополнительных интерфейсов на радио-стороне.

Ввод в эксплуатацию полного рабочего процесса

Приёмочные испытания должны следовать реальным путям связи, а не тестировать каждое устройство по отдельности. Проектная группа должна подтвердить, что пользователи могут достичь правильной группы, что имена каналов понятны и что разрешения предотвращают несанкционированный мониторинг или передачу.

• Проверить голос с радио на PoC и с PoC на радио в обоих направлениях.

• Проверить обнаружение занятого канала и одновременные запросы PTT.

• Проверить начало и конец каждой передачи на предмет обрезания аудио.

• Подтвердить маршрутизацию вызовов с телефона на радио и с SIP-точки.

• Проверить обработку SOS, местоположения и видео на широкополосной стороне.

• Протестировать время записи, метки каналов и идентификацию оператора.

• Прервать соединения WAN, сервера и шлюза и наблюдать восстановление.

• Повторить тесты в условиях реальных фоновых шумов и сетевой нагрузки.

Конечная система должна быть принята как оперативный рабочий процесс: событие зафиксировано, правильный диспетчер уведомлён, выбран соответствующий голосовой ресурс, полевой персонал получил инструкцию, мультимедийная информация отображена там, где доступна, и запись связи может быть просмотрена впоследствии.

Часто задаваемые вопросы

Меняет ли подключение частной радиосистемы к PoC её лицензируемые частоты?

Нет. Шлюз предоставляет дополнительный путь доступа к существующему радиооборудованию, но не изменяет радиочастоты, условия лицензирования, мощность передатчика или обязательства по управлению спектром частной сети.

Можно ли интегрировать размещённую услугу PoC, предоставляемую мобильным оператором?

Это зависит от интерфейсов, предоставляемых услугой. Размещённая платформа может поддерживать SIP, API или утверждённое диспетчерское соединение, в то время как некоторые закрытые услуги не предоставляют внешнего пути интеграции. Это должно быть подтверждено у поставщика услуг перед выбором архитектуры шлюза.

Можно ли отображать видео и информацию о местоположении на устаревших частных радиостанциях?

Обычно нет. Устаревшие узкополосные радиостанции обычно продолжают принимать голос по своему существующему радиоканалу. Видео, ГИС и детальная информация о местоположении отображаются на диспетчерских консолях, терминалах PoC или других широкополосных клиентах, поддерживающих эти услуги.

Какая документация должна быть передана после ввода в эксплуатацию?

Пакет передачи должен включать финальную карту каналов, план нумерации SIP, определения радиокабелей, матрицу разрешений, сетевую адресацию, процедуру резервного копирования и восстановления, политику учётных записей администратора, конфигурационные записи и подписанные результаты приёмочных испытаний.

Кто должен поддерживать имена групп и разрешения на связь?

Оперативная собственность должна оставаться за организацией, использующей систему. Технические администраторы могут применять конфигурацию, но названия отделов, доступ в экстренных ситуациях, разрешения на мониторинг и правила межгрупповой связи должны утверждаться ответственными оперативными руководителями.
