Взрывозащищенному телефону рядом с производственной линией может потребоваться только звонок в диспетчерскую. Другой телефон в резервуарном парке может нуждаться в идентификации своего местоположения, прерывании обычного трафика и привлечении нескольких бригад реагирования к одному разговору.

Оба устройства могут использовать SIP, но их операционные роли различны. Обычные внутренние вызовы обычно может обрабатывать IP PBX. Вызовы, требующие отображения местоположения, приоритета экстренности и скоординированного реагирования, лучше направлять в диспетчерскую систему.

Многие промышленные объекты нуждаются в обеих системах. В этом случае IP PBX управляет телефонными услугами, а диспетчерская платформа предоставляет операторам диспетчерской инструменты, необходимые для обработки операционных и чрезвычайных событий.

Начните с роли полевого телефона

Взрывозащищенные телефоны устанавливаются в зонах, где обычные коммерческие телефоны могут не подходить, включая нефтехимические предприятия, зоны хранения топлива, химические заводы, шахты и другие опасные промышленные среды.

Корпус и сертификация касаются физической среды установки. Центральная коммуникационная платформа выполняет другую задачу: она определяет, куда направляется вызов, что видит оператор и что происходит, когда первое место назначения недоступно.

Перед выбором платформы проектной группе необходимо определить задачи, возлагаемые на каждый телефон:

• Звонок в диспетчерскую или отдел технического обслуживания

• Прием вызовов от авторизованных абонентов

• Сообщение о неисправностях оборудования или аномальных условиях

• Отправка экстренного вызова с более высоким приоритетом

• Идентификация полевого местоположения для оператора

• Связь с группами безопасности, производства или реагирования

• Запуск рабочего процесса сигнализации, оповещения или видеосвязи

Телефон, используемый для обычной производственной связи, не нуждается во всех функциях диспетчерской. Однако устройство, назначенное как пункт экстренного оповещения, требует большего, чем просто рабочий голосовой канал. Его вызов должен достичь нужного оператора и оставаться видимым до тех пор, пока не будет обработан.

Определите инициацию и эскалацию вызова

Полевые телефоны не всегда используют полную клавиатуру. В стационарном пункте экстренной связи поднятие трубки или нажатие одной кнопки может автоматически вызвать заранее определенное место назначения. Это сокращает процесс работы для человека в перчатках или реагирующего в условиях стресса.

Другие места требуют клавиатуры, поскольку персонал может звонить в отделы обслуживания, производства, безопасности или другие. Платформа должна поддерживать выбранный метод работы, не затрудняя экстренный доступ.

Маршрут вызова также требует второго шага. Если основной абонент диспетчерской занят или отсутствует, вызов может быть переведен на другое рабочее место, вызвать группу операторов или передан в центральный пункт управления. Отправка экстренного вызова непосредственно на обычную голосовую почту оставит вызывающего абонента без подтвержденного ответа.

Правила маршрутизации могут храниться в телефоне, IP PBX или диспетчерской платформе. Записи о вводе в эксплуатацию должны показывать, где настроены эти правила, чтобы изменение направления не требовало ненужных посещений каждого полевого устройства.

Когда IP PBX является правильным подключением

IP PBX подходит, когда взрывозащищенный телефон работает в основном как стационарный промышленный абонент. SIP-телефон регистрируется в PBX, получает номер абонента и следует правилам маршрутизации вызовов и разрешений объекта.

Такая схема хорошо работает для обычной связи между полевым персоналом, цехами, диспетчерскими и бригадами технического обслуживания. Оператор отвечает на вызов так же, как на обычный внутренний звонок, и может перевести его, когда ответственен другой отдел.

В зависимости от выбранной платформы IP PBX может предоставлять:

• Вызовы между абонентами

• Группы вызова и поисковые группы

• Переадресацию, перенаправление и маршрутизацию по времени

• Доступ к SIP-транку или телефонной сети общего пользования

• Разрешения на вызовы и ограничения по направлениям

• Записи вызовов и базовую запись

• Централизованную нумерацию по нескольким зданиям или площадкам

Рассмотрим телефон, установленный рядом с насосной станцией. Техник использует его для связи с электроцехом или сообщения о неисправности в диспетчерскую. Вызов не требует карты, формы инцидента или многостороннего диспетчерского процесса. IP PBX может удовлетворить это требование без введения дополнительного операционного интерфейса.

PBX также может ограничить телефон утвержденным списком направлений. Полевому абоненту может быть разрешено звонить в диспетчерскую, отдел безопасности и экстренный номер, в то время как несвязанные или внешние направления остаются заблокированными.

Поймите ограничения вызова PBX

PBX обычно идентифицирует вызов по номеру абонента и имени вызывающего. Структурированный план нумерации может указывать на завод, здание или операционную зону, в то время как имя, например «Резервуарный-парк-Восточные-ворота», дает более полезную ссылку, чем «Телефон 03».

Такой подход достаточен, когда на объекте ограниченное количество полевых устройств и операторы знают планировку. Он становится менее эффективным на крупном заводе, где несколько похожих вызовов могут поступать одновременно из разных зон.

Базовый дисплей телефона обычно не показывает устройство на карте завода и не представляет ближайшие камеры и группы реагирования. Приоритет экстренности и постоянная индикация сигнализации также зависят от возможностей и конфигурации выбранного PBX.

Если операторам необходимо немедленно распознать местоположение и координировать последующие действия с того же экрана, более подходящей является диспетчерская система.

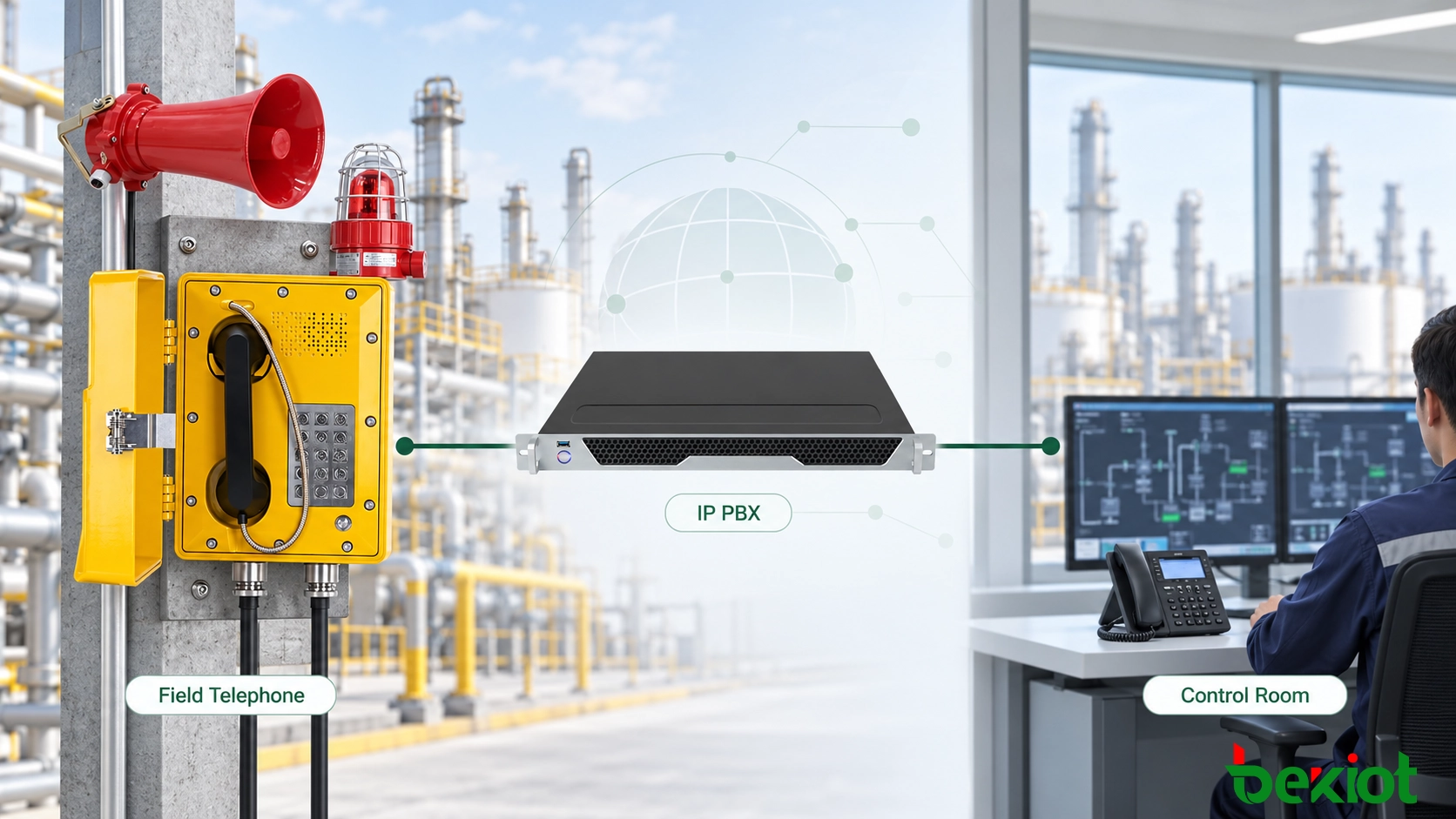

Рис. 1 – IP PBX подходит, когда взрывозащищенные телефоны в основном требуют внутренних вызовов, маршрутизации и контролируемого доступа к другим телефонным сетям.

Когда диспетчерская система является лучшим выбором

Диспетчерская система спроектирована вокруг управления оператором, а не обычных внутренних вызовов. Она предоставляет диспетчерской выделенный интерфейс для приема полевых вызовов, идентификации их источника и координации необходимого реагирования.

Это становится важным, когда взрывозащищенный телефон является частью операционного или экстренного процесса. Вместо отображения только номера абонента интерфейс диспетчерской может связать вызов с объектом, производственной зоной, именем устройства и приоритетом обработки.

В зависимости от платформы и дизайна интеграции соответствующие функции диспетчерской могут включать:

• Визуальную идентификацию вызывающего телефона и его местоположения

• Приоритет экстренных вызовов и управление очередями

• Вызов одним нажатием в предопределенные отделы

• Конференции под управлением оператора

• Запись вызовов и историю событий

• Интеграцию с системами оповещения, сигнализации или видеонаблюдения

Обработка вызова из опасной зоны

Представьте, что оператор использует взрывозащищенный телефон в резервуарном парке для сообщения об утечке. При обычном потоке вызова диспетчерская видит имя вызывающего и отвечает.

В диспетчерском рабочем процессе вызов также может идентифицировать зону резервуарного парка на интерфейсе оператора. Диспетчер разговаривает с вызывающим, связывается с группой безопасности и привлекает персонал технического обслуживания к разговору без переключения между несколькими несвязанными системами.

Если настроена видеоитеграция, оператор может открыть соответствующее видео с камеры, чтобы подтвердить видимые условия. Затем целевое оповещение может предупредить персонал в пострадавшей зоне, избегая ненужных объявлений в несвязанных зонах.

Эти функции определяются диспетчерской платформой и ее интерфейсами. Само по себе SIP-соединение не предоставляет автоматически карты, видео или связь с сигнализацией.

Координация передачи оператора

Крупные диспетчерские могут иметь отдельные места для производства, безопасности и экстренного реагирования. Дизайн диспетчерской определяет, какое место получает каждый тип вызова и кто принимает управление, когда основное место недоступно.

Общий статус обработки помогает предотвратить независимое реагирование двух операторов на одно и то же событие. Платформа может показывать, что вызов ожидает, активен, переведен или завершен, в то время как система записи сохраняет связанный голос и временные метки.

Многоплощадочные организации также могут направлять ночные вызовы в центральный пункт управления. Полевой телефон остается в том же месте, но его место назначения для ответа меняется в соответствии с графиком работы.

Эти возможности приносят пользу только тогда, когда база данных устройств и разрешения операторов поддерживаются правильно. Неправильное имя местоположения или устаревшая группа диспетчерской могут направить реагирование не по адресу, даже если голосовой вызов работает нормально.

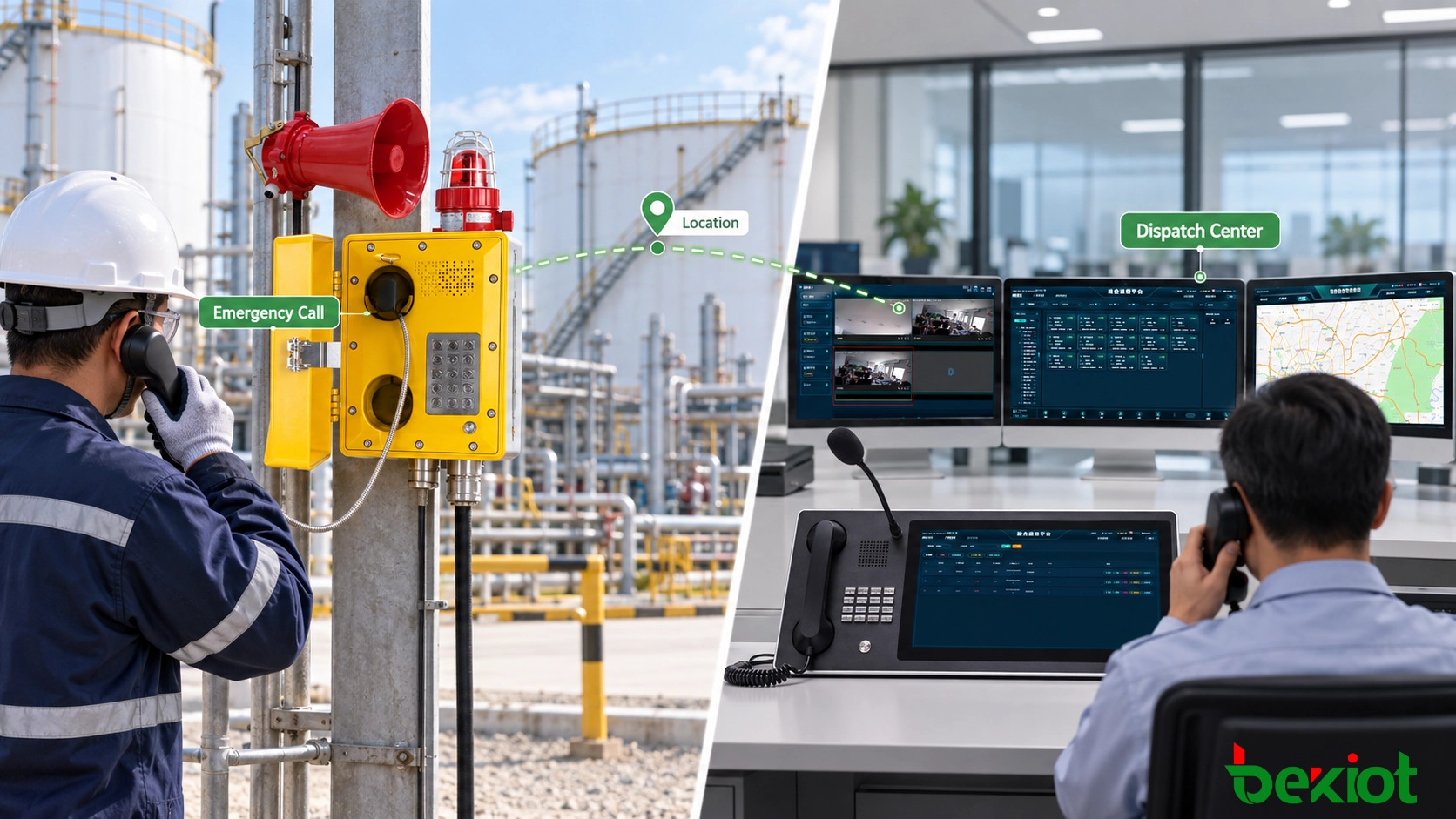

Рис. 2 – Диспетчерская система добавляет полетевым телефонным вызовам осведомленность о местоположении, приоритет экстренности и скоординированное управление оператора.

Почему многие промышленные объекты используют обе системы

Промышленная связь редко вписывается в одну категорию. Обычной телефонной службы может быть достаточно во время нормального производства, в то время как инцидент требует осведомленности о местоположении, приоритетной обработки и связи между несколькими отделами.

В интегрированной архитектуре две платформы выполняют разные роли:

• IP PBX управляет номерами абонентов, маршрутизацией вызовов, SIP-транками и повседневными телефонными услугами.

• Диспетчерская система предоставляет консоли операторов, отображение местоположения, обработку экстренных ситуаций, запись и скоординированную связь.

Взрывозащищенный телефон может регистрироваться в общем ядре SIP-связи, в то время как диспетчерские клиенты работают как авторизованные конечные точки или приложения в той же среде. Другой дизайн может соединять PBX и диспетчерскую платформу через SIP-транк или поддерживаемый интерфейс приложений.

Правильный метод зависит от участвующих продуктов. Двойная регистрация, резервные серверы и интерфейсы прикладного программирования не могут быть приняты по умолчанию, если только выбранное оборудование не поддерживает их и не был протестирован полный поток вызовов.

Разделение обычных и экстренных маршрутов

Один полевой телефон может поддерживать более одного маршрута вызова. Техник может набрать отдел технического обслуживания для обычной проблемы с оборудованием, в то время как выделенная кнопка экстренного вызова отправляет срочный вызов непосредственно в диспетчерский центр.

План набора должен четко различать это. Экстренные номера должны оставаться короткими и фиксированными, а программируемые кнопки должны быть защищены от несанкционированных изменений.

Разные маршруты также могут использовать разные правила обработки. Обычный вызов может следовать стандартной группе вызова, в то время как экстренный вызов появляется с постоянной визуальной и звуковой индикацией в назначенных диспетчерских местах.

Планирование отказоустойчивости и общей идентификации

Комбинированная архитектура вводит общие зависимости. Если SIP-сервер, сетевой канал или интерфейс диспетчерской выходит из строя, дизайн требует альтернативного маршрута к доступному оператору.

В зависимости от требуемой доступности система может использовать вторичный SIP-сервер, резервное место назначения в диспетчерской или избыточный сетевой путь. Более крупный объект также может сохранять локальный метод связи для использования во время более широкого сбоя сети.

Успешная регистрация на резервном сервере не доказывает, что полный сервис восстановлен. После переключения инженерам все равно необходимо проверять идентификацию вызывающего, приоритет экстренности, запись и маршрут к правильному оператору.

Идентификация устройства должна оставаться согласованной в обеих системах. Каталог PBX, интерфейс диспетчерской, план объекта и запись технического обслуживания должны использовать одно и то же имя на основе местоположения для каждого телефона. Это предотвращает превращение PBX и диспетчерской платформы в отдельные коммуникационные острова с противоречивыми записями.

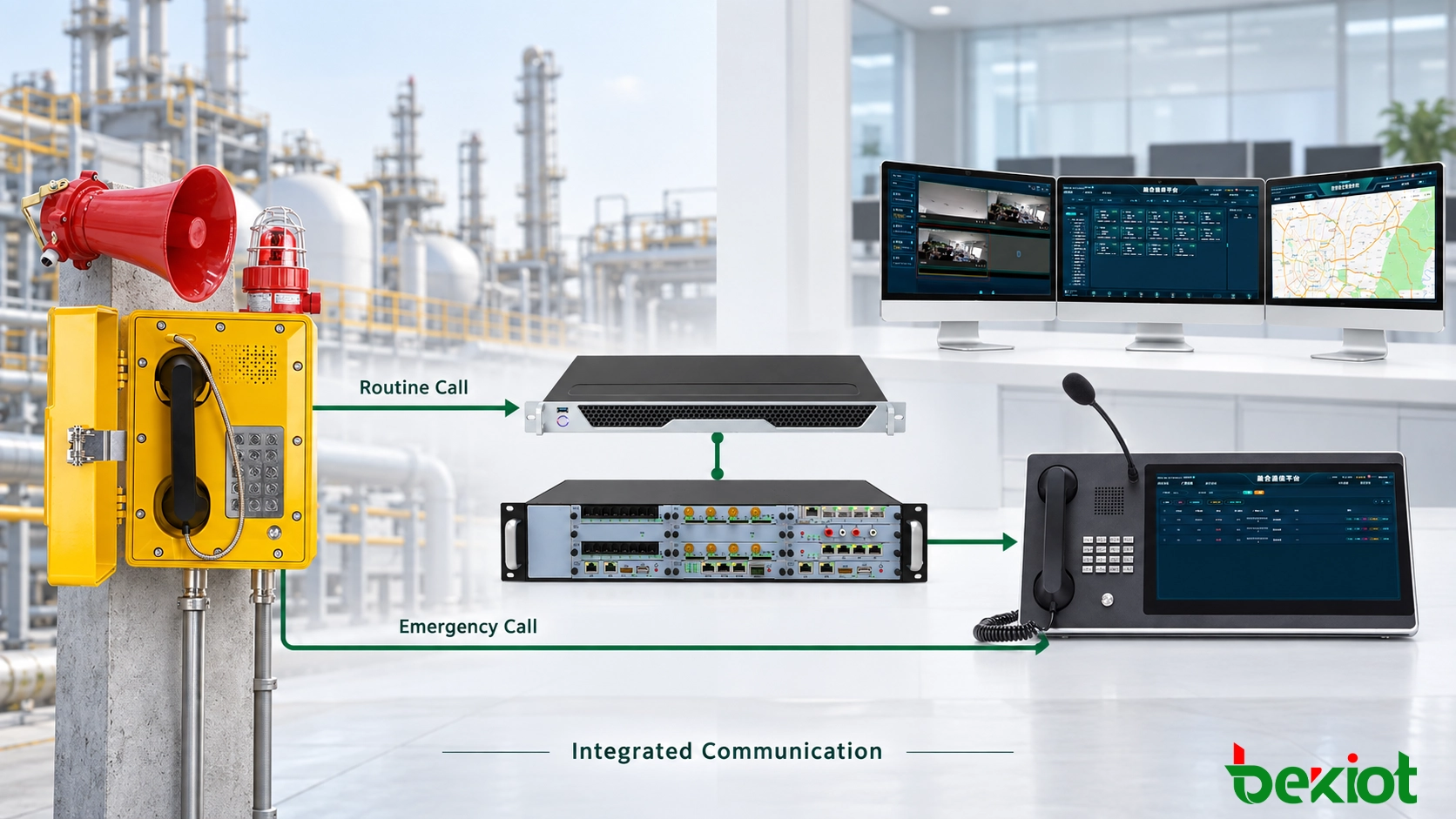

Рис. 3 – Комбинированная архитектура разделяет управление обычными вызовами и диспетчерский контроль экстренных ситуаций, сохраняя при этом доступность полевых телефонов через единую скоординированную коммуникационную среду.

Связанный продукт: Взрывозащищенный SIP-телефон Becke Telcom EX-BH621

Выберите архитектуру и проверьте поток вызовов

Следующее сравнение дает практическую отправную точку:

Проверьте, является ли телефон SIP или аналоговым

SIP-взрывозащищенный телефон может регистрироваться непосредственно в совместимом IP PBX или диспетчерской платформе. Аналоговая модель требует порта FXS, адаптера аналогового телефона или голосового шлюза, прежде чем она сможет взаимодействовать с IP-системой.

Шлюз становится частью пути вызова. Его питание, состояние порта, сетевое подключение и поведение при восстановлении должны быть включены в системный тест.

Повторное использование существующих аналоговых кабелей может уменьшить объем реконструкции, но расстояние, состояние и маршрут кабеля все равно требуют проверки. Линия, работающая во время тихого теста на объекте, может вести себя иначе после введения дополнительных устройств, электрических помех или воздействия окружающей среды.

Проверьте полный путь связи

Ввод в эксплуатацию не может остановиться, когда телефон успешно зарегистрирован. Тестирование должно подтверждать, что видит оператор, куда направляется вызов и что происходит после его ответа.

Полный тест охватывает:

• Обычные вызовы на разрешенные абоненты

• Маршрутизацию по горячей линии и кнопке экстренного вызова

• Эскалацию неотвеченных вызовов

• Правильное имя устройства и отображение местоположения

• Двустороннее качество голоса при реальном шуме на объекте

• Точность записи, воспроизведения и временных меток

• Функции перевода и конференции оператора

• Связь с сигнализацией, оповещением или видео, если настроено

• Восстановление после сбоя сети, сервера или питания

Полевые телефоны и серверы связи могут быть размещены в контролируемых сегментах сети с ограниченным доступом к требуемым SIP-, медиа- и управляющим службам. Каждый телефон должен использовать свою собственную SIP-учетную запись, а административный доступ должен быть отделен от повседневных разрешений оператора.

Если требуется зашифрованная сигнализация или медиа, совместимость должна быть протестирована на всем пути. Несоответствие в транспорте, сертификатах или поддерживаемых кодеках может предотвратить связь, даже если каждое устройство работает правильно само по себе.

Каждый результат теста должен идентифицировать телефон, место установки, маршрут вызова, позицию ответа и наблюдаемый результат. Запись результата только по имени модели дает мало пользы, когда установлено много одинаковых устройств.

Подключение телефона к другой центральной платформе не меняет его сертификацию для опасной зоны. Выбранная модель, кабельные вводы, схема питания, способ монтажа и аксессуары все равно должны соответствовать требованиям зоны установки.

IP PBX обычно является более простым выбором для контролируемых внутренних вызовов. Диспетчерская система становится более ценной, когда операторам требуется немедленная осведомленность о местоположении, приоритет экстренности и скоординированное реагирование. Если существуют оба требования, интегрированная архитектура удерживает обычные вызовы и обработку инцидентов в рамках одной спланированной коммуникационной среды.

Часто задаваемые вопросы

Может ли SIP-взрывозащищенный телефон регистрироваться непосредственно в IP PBX?

Да, если телефон и IP PBX используют совместимые настройки SIP, кодеков, транспорта и аутентификации. После регистрации следует провести тестирование входящих, исходящих вызовов и восстановления.

Заменяет ли диспетчерская система IP PBX?

Не обязательно. Некоторые диспетчерские платформы включают функции управления SIP-вызовами, в то время как другие работают с отдельным IP PBX или SIP-сервером. Архитектура зависит от услуг абонентов, доступа к транкам, резервирования и требований диспетчерской.

Может ли аналоговый взрывозащищенный телефон подключаться к IP-диспетчерской системе?

Да. Совместимый FXS-шлюз или адаптер аналогового телефона преобразует аналоговый телефонный интерфейс в SIP или другой протокол, принимаемый центральной системой.

Может ли один и тот же телефон совершать обычные и экстренные вызовы?

Да. Обычные вызовы могут следовать обычному плану набора, в то время как выделенная кнопка экстренного вызова или маршрут горячей линии отправляют срочные вызовы в диспетчерский центр. Телефон и центральная платформа должны поддерживать требуемый метод маршрутизации.

Какая архитектура лучше для экстренного промышленного объекта?

Диспетчерская система или интегрированная архитектура PBX и диспетчерской обычно более подходит, когда объект требует приоритета экстренности, отображения местоположения, записи, групповой связи и связи с сигнализацией. Окончательный выбор должен следовать документированному процессу обработки инцидентов.
