Мощный колоночный громкоговоритель SIP может подходить для большой наружной зоны, но его номинальная мощность не может сказать инженеру, сколько громкоговорителей требуется на объекте. Ответ зависит от того, где находятся люди, каков уровень фонового шума и что находится между громкоговорителем и слушателем.

Рассмотрим две площадки одинакового размера. Одна — открытая дорога на территории кампуса с низким трафиком и хорошей видимостью. Другая — логистический двор, разделенный складами, припаркованными прицепами и штабелями контейнеров. Хотя их общие площади схожи, второй объект обычно требует большего количества точек установки громкоговорителей, поскольку несколько объектов прерывают звуковой путь.

Поэтому планирование покрытия следует начинать с мест, где объявления должны быть поняты, а не с общей площади объекта или максимальной мощности, указанной на странице продукта.

Отметьте зоны, которые действительно нуждаются в оповещении

Первый чертеж должен показывать требуемые зоны прослушивания, а не единую границу вокруг всей территории. Пустующие земли, запретные зоны и неиспользуемые углы не обязательно нуждаются в таком же покрытии, как производственные зоны, входы или эвакуационные маршруты.

На промышленном или логистическом объекте чертеж покрытия обычно включает:

• Наружные рабочие места и производственные зоны

• Погрузочные рампы и зоны ожидания транспорта

• Основные дороги и пешеходные маршруты

• Ворота, посты охраны и входы в здания

• Складские дворы и зоны оборудования

• Эвакуационные маршруты и точки сбора

Затем эти места следует разделить по назначению. Погрузочной рампе могут требоваться рутинные инструкции для транспорта, а точка сбора может получать только экстренные объявления. Разделение их на разные зоны оповещения предотвращает отправку повседневных сообщений по всей площадке.

Физические границы также имеют значение. Стена склада, резервуар или ряд контейнеров могут разделить одну административную зону на несколько акустических областей. Вместо того чтобы пытаться провести звук вокруг препятствия, обычно лучше установить другой громкоговоритель на противоположной стороне.

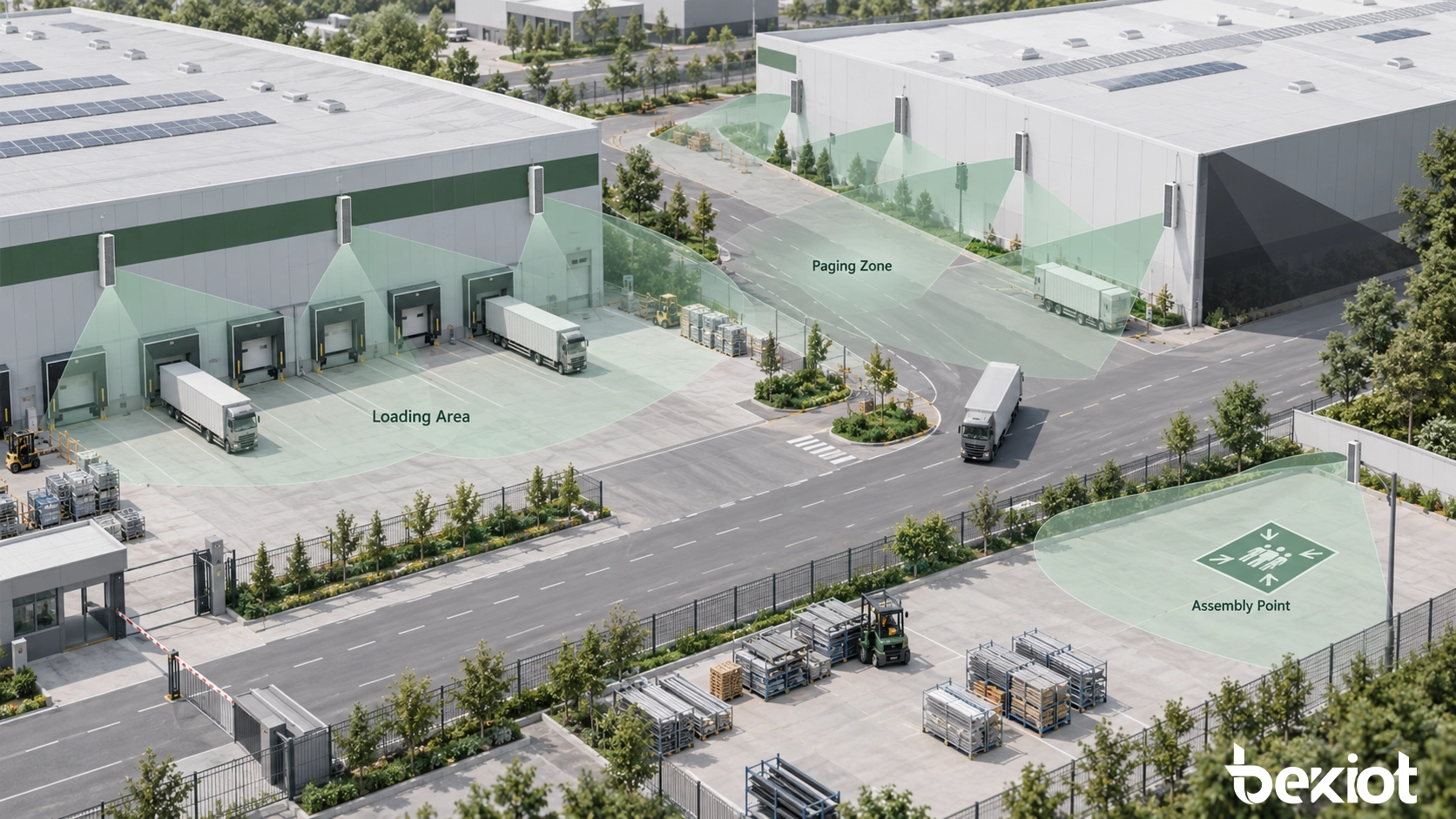

Рис. 1 – Требуемые зоны прослушивания и физические препятствия должны быть отмечены до оценки количества громкоговорителей.

Используйте шум и расстояние прослушивания для выбора каждой позиции

Наружное оповещение предназначено для разборчивой речи. Слышать звук на расстоянии недостаточно, если работники не могут понять следующую за ним инструкцию.

Фоновый шум следует проверять при работающем объекте. Измерения, выполненные до начала смены, могут не отражать условия вблизи работающего оборудования, погрузочных машин, вентиляционных систем или оживленных подъездных дорог.

Выходная мощность громкоговорителя должна оставаться явно выше местного уровня шума, с требуемым запасом, определяемым условиями проекта и применимым стандартом. Слишком сильное повышение громкости может создать другую проблему: люди вблизи громкоговорителя испытывают избыточный звук, а удаленные слушатели по-прежнему слышат неразборчивую речь.

Расстояние снижает доступный уровень звука

В свободном поле без препятствий звуковое давление падает по мере удаления слушателя от громкоговорителя. Удвоение расстояния может снизить уровень звука примерно на 6 дБ. Наружные поверхности, стены, ветер и окружающие сооружения могут изменить фактический результат.

Эта зависимость полезна при предварительном планировании. Она показывает, почему высокий уровень на расстоянии 10 метров не подтверждает адекватное покрытие на 40 или 50 метрах. Самая удаленная требуемая точка прослушивания должна оцениваться отдельно.

Препятствия создают акустические тени

Прямой звук может ослабляться зданиями, машинами, контейнерами и ландшафтными элементами. Громкоговоритель, установленный на одном конце склада, может покрывать открытую дорогу, но не достигать погрузочной позиции за углом.

На чертежах площадки должны быть показаны эти препятствия, но одних чертежей не всегда достаточно. Временные материалы, припаркованные транспортные средства и сезонная растительность могут изменить покрытие после установки. Объекты с изменяемой планировкой выигрывают от меньшего расстояния между громкоговорителями и гибкой группировки трансляций.

Речь требует большего, чем просто слышимая громкость

Отражения от металлических стен, фасадов зданий и крытых погрузочных зон могут вызывать наложение слов. Проблема часто усугубляется, когда несколько громкоговорителей передают одно и то же объявление в одну и ту же зону с разных направлений.

Для голосового оповещения четкое сообщение с контролируемым уровнем полезнее, чем максимальная выходная мощность. Поэтому при вводе в эксплуатацию следует использовать образцовую речь, а не полагаться только на сигналы тревоги.

Установите высоту монтажа, направление и расстояние

Подходящая точка монтажа удерживает громкоговоритель вдали от транспортных средств и рутинных помех, одновременно направляя его основное покрытие в сторону слушателя. Стены зданий, опоры освещения и специальные кронштейны являются распространенными вариантами.

Установка громкоговорителя на большой высоте может увеличить беспрепятственный путь, но также может отправить слишком много звука над целевой зоной. Конечная высота и угол наклона вниз должны соответствовать вертикальной дисперсии громкоговорителя и расстоянию до предполагаемых слушателей.

Следуйте направлению движения

Вдоль служебных дорог, платформ и пешеходных маршрутов громкоговорители обычно более эффективны, когда направлены в одном направлении. Такое расположение дает людям более четкое звуковое восприятие по мере их перемещения по зоне.

Установка двух громкоговорителей прямо друг напротив друга может привести к тому, что слушатель будет слышать одни и те же слова с небольшой задержкой. Если противоположное покрытие неизбежно, уровень выходной мощности, направление и перекрытие следует проверить на месте.

Используйте меньшие зоны вокруг зданий

Один громкоговоритель может покрывать открытую часть двора, но не может надежно обслуживать зоны, скрытые за зданием. Отдельные позиции у входов, погрузочных рамп или углов обеспечивают более предсказуемые результаты.

Меньшие зоны также улучшают оперативный контроль. Диспетчер может вызвать одну погрузочную зону, не беспокоя офисы, соседние производственные зоны или всю площадку.

Контролируйте перекрытие

Ограниченное перекрытие предотвращает слабые места между соседними громкоговорителями. Слишком большое перекрытие может затруднить восприятие речи, особенно когда один громкоговоритель находится значительно дальше от слушателя, чем другой.

Многоадресная рассылка SIP может помочь совместимым громкоговорителям одновременно начинать один и тот же аудиопоток. Она не устраняет акустическую задержку, вызванную разными физическими расстояниями. Размещение по-прежнему должно проверяться с позиции слушателя.

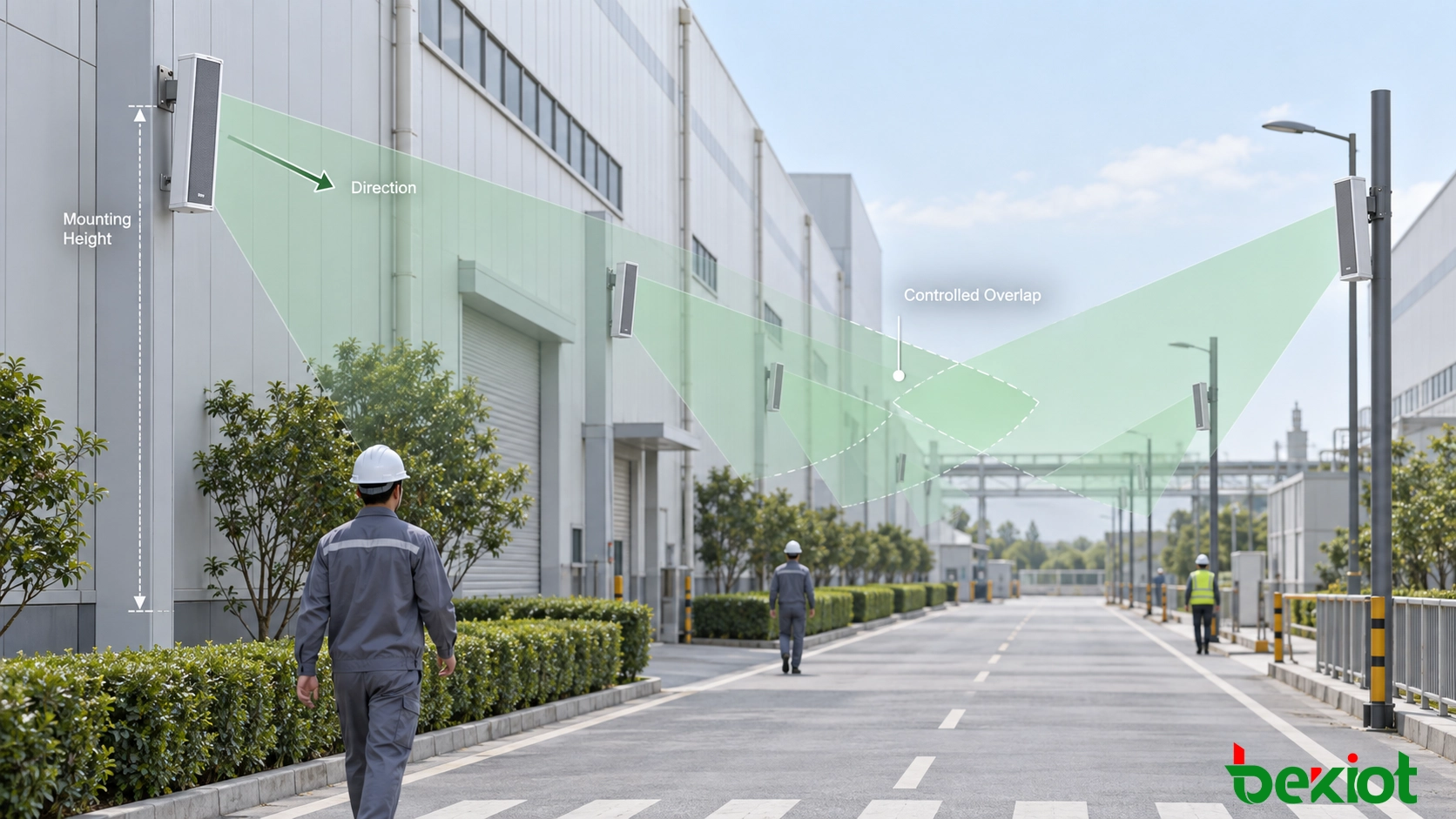

Рис. 2 – Направление громкоговорителей и контролируемое перекрытие помогают поддерживать равномерное голосовое покрытие вдоль дорог, дворов и входов в здания.

Согласуйте мощность громкоговорителя с задачей покрытия

Выходная мощность является частью выбора громкоговорителя. Чувствительность, данные о звуковом давлении, направленность и условия установки определяют, насколько эффективно эта мощность преобразуется в полезное покрытие.

Тихие входы и короткие пешеходные маршруты могут обслуживаться моделями с меньшей мощностью. Большие дворы, транспортные зоны и промышленные объекты с постоянным шумом машин могут требовать более высокой мощности или более частого расположения громкоговорителей.

Мощный колоночный громкоговоритель SIP может рассматриваться для широких наружных зон оповещения, где требуются сильный голосовой выход и устойчивость к погодным условиям. Ему не следует назначать фиксированный радиус покрытия без анализа его акустических данных и предполагаемых условий монтажа.

Один мощный громкоговоритель может казаться уменьшающим количество оборудования, но он может создать неравномерный результат: избыточную громкость рядом с устройством и слабую речь на дальнем конце зоны. Несколько хорошо расположенных громкоговорителей, работающих ниже максимальной мощности, часто обеспечивают более стабильный уровень прослушивания.

Выбор мощности следует проверять с учетом:

• Самой удаленной требуемой точки прослушивания

• Нормальных и пиковых уровней фонового шума

• Чувствительности и направленности громкоговорителя

• Высоты и угла монтажа

• Зданий и оборудования на пути звука

• Является ли зона носителем рутинных или экстренных сообщений

Связанные продукты: Громкоговорители SIP от Becke Telcom

Оцените количество с помощью планировки на основе объекта

Количество громкоговорителей можно оценить после того, как отмечены зоны прослушивания, препятствия и доступные точки монтажа. Базовый процесс планирования можно свести к пяти шагам:

1. Отметьте требуемые зоны прослушивания на последнем чертеже объекта.

2. Запишите репрезентативные уровни шума и важные препятствия.

3. Выберите практичные места монтажа и направьте каждый громкоговоритель на свою зону.

4. Проверьте оценочное покрытие по акустическим данным громкоговорителя.

5. Установите образцовое устройство и скорректируйте планировку после полевых испытаний.

Пример: планирование громкоговорителей вдоль промышленной служебной дороги

Рассмотрим показательный проект с служебной дорогой длиной 240 метров, проходящей между двумя зданиями цехов. Работники используют три входа вдоль дороги, а шум транспортных средств возрастает возле погрузочной зоны на восточном конце.

Установка одного громкоговорителя в центре создала бы большое расстояние прослушивания в обоих направлениях. Здания также блокировали бы звук, не давая ему достигать двух углубленных входов.

Более практичная предварительная планировка могла бы использовать несколько направленных позиций:

Это дает предварительную оценку в четыре позиции громкоговорителей. Это не универсальное правило расстояния. Во время испытаний одна позиция может быть перемещена, изменен ее угол или установлено дополнительное устройство, если шум транспортных средств мешает четкой речи на погрузочных рамках.

Этот пример также показывает, почему деление общей площади на фиксированное количество квадратных метров ненадежно. Форма объекта и препятствия определяют планировку до того, как будет окончательно установлено количество громкоговорителей.

Подтвердите доступность сети и электропитания

Для каждой предлагаемой позиции должен быть подходящий сетевой путь и питание. В проекте следует подтвердить расстояние Ethernet, доступность портов коммутатора, назначение VLAN, регистрацию SIP и поддержку многоадресной рассылки, если требуется групповая трансляция.

При использовании PoE коммутатор должен обеспечивать требуемую мощность для всех подключенных устройств. Модели с более высокой мощностью могут требовать локального питания или другого источника, указанного производителем.

Наружные установки также требуют герметичных вводов кабелей, соответствующих распределительных коробок, заземления и защиты от перенапряжений. Устойчивый к погоде громкоговоритель не защитит открытый разъем или неподходящий источник питания.

Проверьте установленное покрытие в рабочих условиях

Окончательное количество подтверждается на месте. Испытания должны проводиться при работающем оборудовании, системах вентиляции и обычном движении. Тихий тест до начала производства может скрыть слабое покрытие.

Инженер должен прослушать в центре и на границах каждой зоны, а также за зданиями и другими выявленными препятствиями. Особое внимание следует уделить эвакуационным маршрутам, погрузочным зонам и точкам, наиболее удаленным от громкоговорителя.

Приемочные испытания должны проверить:

• Понятны ли речевые инструкции по всей зоне

• Создают ли здания или оборудование слабую область

• Создают ли соседние громкоговорители отвлекающую задержку звука

• Меняется ли громкость резко между близкими и удаленными позициями

• Принадлежит ли каждый громкоговоритель правильной группе SIP или многоадресной рассылки

• Перекрывает ли экстренный звук правильно рутинные объявления

Если место не проходит испытание, увеличение громкости не должно быть автоматической реакцией. Сначала проверьте направление громкоговорителя, угол монтажа, препятствия и перекрытие с соседними устройствами. Перемещение одного громкоговорителя может улучшить четкость без повышения громкости во всей зоне.

На окончательном чертеже следует зафиксировать расположение, высоту, направление, сетевой адрес и группу оповещения каждого громкоговорителя. Затем он становится справочным материалом для технического обслуживания и будущих изменений зданий, планировки хранения или транспортных маршрутов.

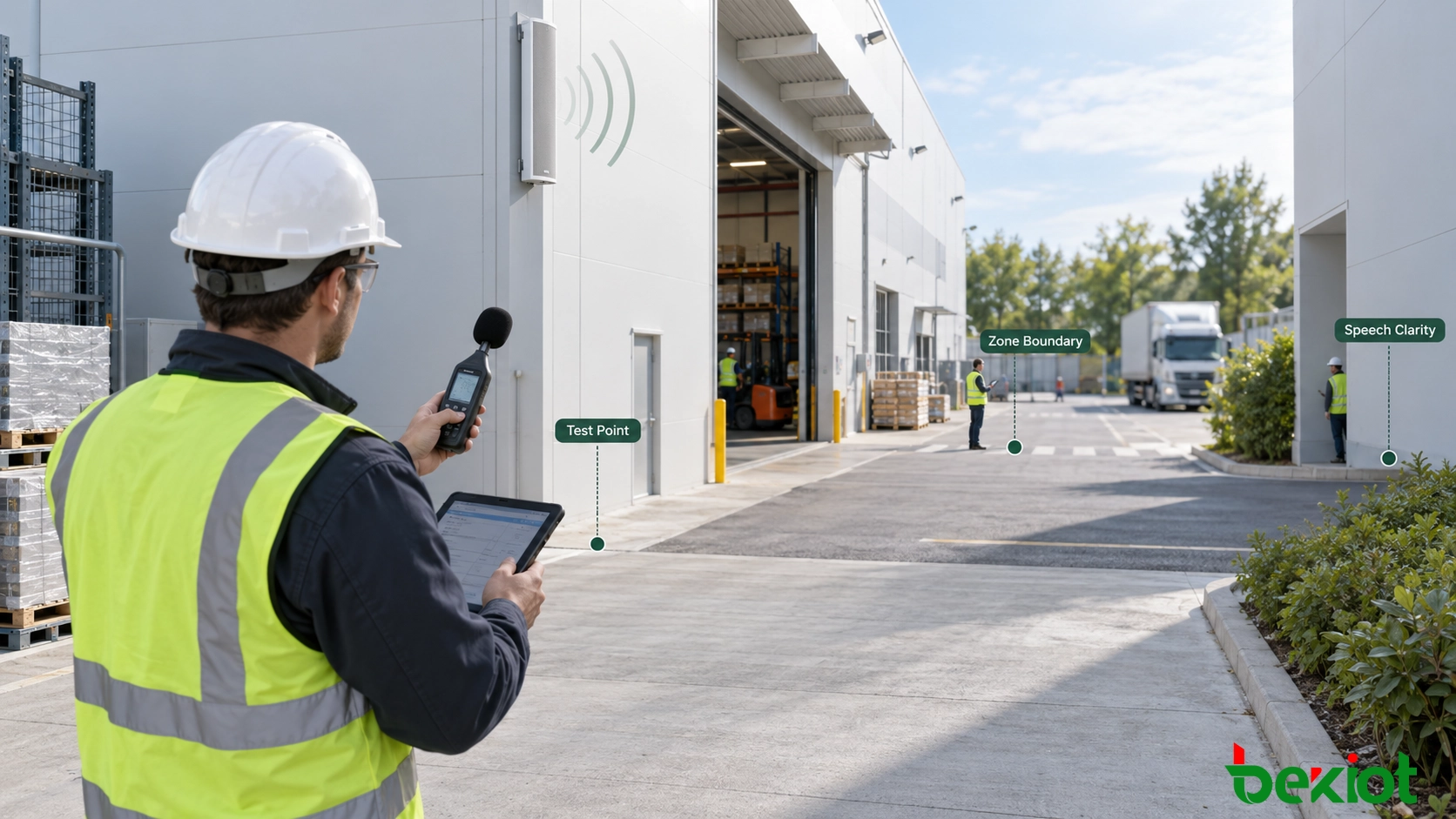

Рис. 3 – Четкость речи должна проверяться на границах зон и за препятствиями при нормальной работе объекта.

Количество колоночных громкоговорителей SIP, необходимых для наружной площадки, определяется планировкой покрытия, а не одним номиналом мощности или формулой площади. Отметьте зоны прослушивания, определите шум и препятствия, выберите направленные точки монтажа и затем проверьте результат на месте.

Этот процесс может привести к большему количеству громкоговорителей, чем простая оценка по площади, но он также позволяет избежать избыточной громкости, пропущенных объявлений и дорогостоящих изменений после установки.

Часто задаваемые вопросы

На какое расстояние можно услышать колоночный громкоговоритель SIP на открытом воздухе?

Полезное расстояние зависит от акустической мощности, чувствительности громкоговорителя, направления, высоты установки, фонового шума и физических препятствий. При планировании проекта следует использовать расстояние, на котором речь остается разборчивой, а не самую дальнюю точку, где можно обнаружить звук.

Может ли один мощный колоночный громкоговоритель SIP покрыть весь наружный двор?

Он может покрыть большую открытую территорию, но здания, оборудование, контейнеры и высокий уровень шума могут создавать слабые места. Для подтверждения достаточности одного громкоговорителя требуются чертеж покрытия и голосовой тест на месте.

На какой высоте следует устанавливать наружный колоночный громкоговоритель SIP?

Он должен быть достаточно высоким, чтобы избежать столкновений с транспортными средствами, помех и несанкционированного доступа, оставаясь при этом направленным на слушателей. Конечная высота зависит от вертикальной дисперсии громкоговорителя, расстояния покрытия и доступной монтажной конструкции.

Как подтверждается окончательное количество колоночных громкоговорителей SIP?

Начните с оценочной планировки, основанной на шуме, расстоянии, препятствиях и акустических данных. Количество окончательно определяется после испытаний образцовых громкоговорителей в нормальных рабочих условиях объекта.
