SIP-громкоговоритель может отображаться на платформе управления как онлайн, но при этом не выдавать полезного звука в точке установки. Регистрация может оставаться нормальной, даже если усилитель вышел из строя, выходная громкость была изменена, цепь громкоговорителя повреждена или аудиопоток не может пройти через сеть.

Этот тип скрытого отказа трудно выявить, когда громкоговорители распределены по заводам, кампусам, транспортным объектам, общественным зонам или нескольким удаленным филиалам. Техник не может посетить каждое место при каждом изменении значка состояния. Поэтому система мониторинга должна отделять базовую доступность сети от SIP-сигнализации, доставки вещания и фактического звукового выхода.

Эффективный процесс обслуживания сочетает удаленный мониторинг с плановыми аудиотестами и целевыми проверками на месте. Его цель — определить затронутый уровень, сузить вероятную причину и восстановить обслуживание до того, как громкоговоритель понадобится для оперативного или аварийного объявления.

Создайте точную инвентаризацию устройств

Удаленный мониторинг зависит от точного знания того, какое устройство вызвало тревогу. Общие имена, такие как «Громкоговоритель 01» или «Устройство зоны 3», быстро становятся бесполезными, когда сотни конечных точек установлены на разных объектах.

Практическое имя устройства обычно идентифицирует площадку, здание, зону и место установки. Например, громкоговоритель у восточного входа склада 2 можно записать как «WH2-East-Entrance-01». Это же имя должно отображаться на платформе вещания, SIP-сервере, в системе управления сетью, на чертежах и в записях техобслуживания.

Каждая запись об устройстве должна содержать следующую информацию:

• Площадка, здание, этаж, зона и точное место установки

• Модель устройства, серийный номер, ревизия аппаратного обеспечения и версия прошивки

• IP-адрес, MAC-адрес, VLAN и назначение порта коммутатора

• Учетная запись SIP, адрес сервера, метод транспорта и интервал регистрации

• Группы вещания, многоадресные адреса и назначения приоритетов

• Источник питания, порт PoE-коммутатора или информация о местном источнике питания

• Номинальная выходная мощность и утвержденный рабочий диапазон громкости

• Дата установки, гарантийный статус и история обслуживания

• Ответственное подразделение, местное контактное лицо и путь эскалации неисправностей

Членство в группах заслуживает особого внимания. Один громкоговоритель может принадлежать к группе повседневных операций, местной группе экстренного оповещения и общеобъектовой группе эвакуации. Устройство, помещенное в неправильную группу, может пропустить важное объявление, даже если его сетевой статус и SIP-статус остаются нормальными.

Связывание логических записей с деталями физической установки также улучшает полевое обслуживание. Как только платформа сообщает о неисправности, техник может идентифицировать соответствующий коммутатор, источник питания, высоту установки и требования к доступу перед выездом на объект. Это позволяет избежать повторных визитов из-за отсутствия оборудования доступа или несовместимых запасных частей.

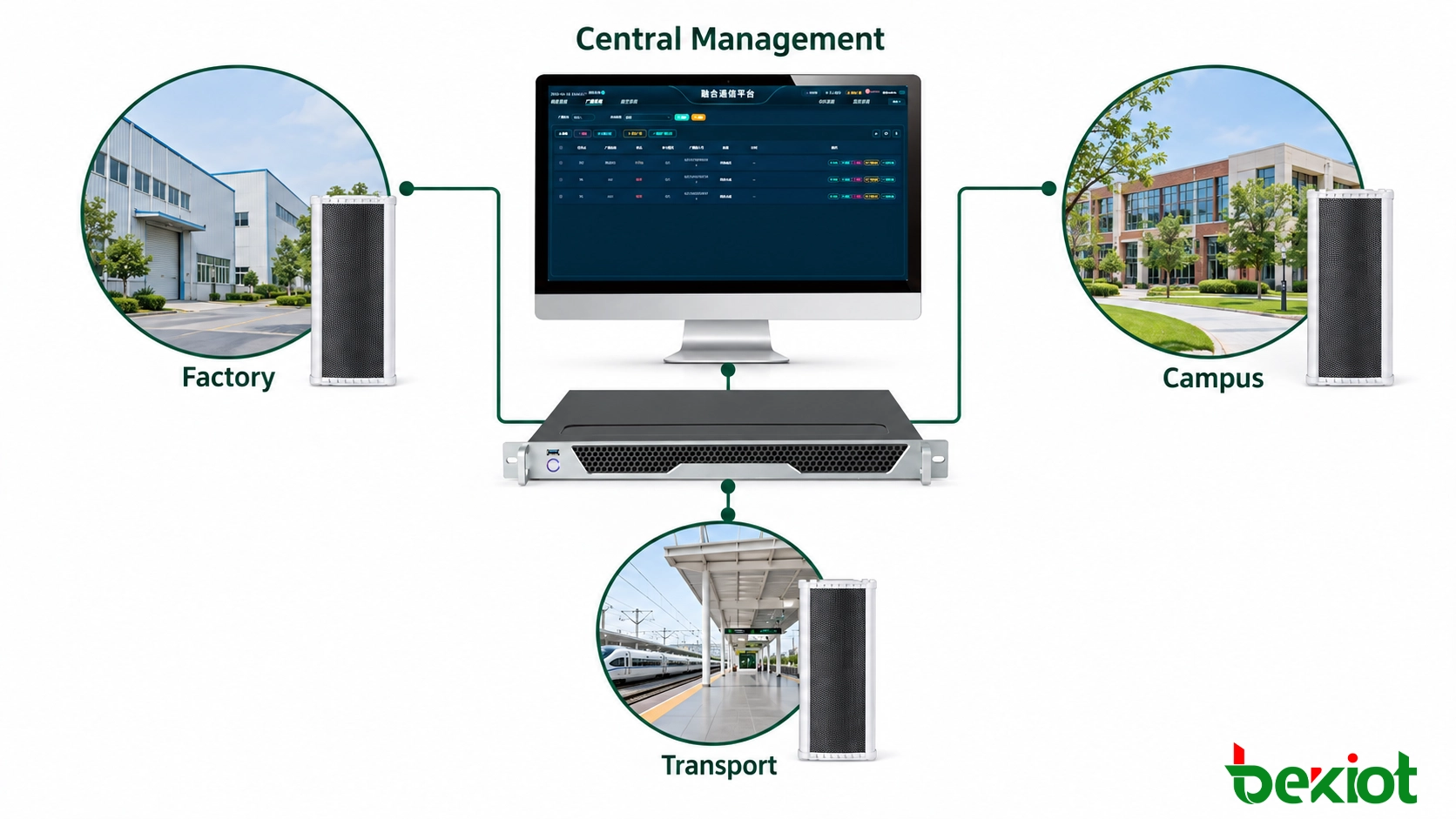

Рис. 1 – Централизованная платформа связывает SIP-громкоговорители с сетями объектов, PoE-коммутаторами, SIP-службами и записями техобслуживания по нескольким удаленным точкам.

Отслеживайте полный путь связи

Ни одно отдельное значение статуса не может подтвердить, что SIP-громкоговоритель полностью работоспособен. Полный план мониторинга охватывает сеть, SIP-службу, медиатракт, аппаратное обеспечение устройства и платформу, которая генерирует вещание.

Сетевое подключение

Базовый контроль начинается с доступности устройства и стабильности соединения. Громкоговоритель, который часто отключается, может быть подвержен воздействию поврежденного кабеля, ослабленного разъема, нестабильной беспроводной связи, неисправного порта коммутатора, неправильной VLAN, ненадежного питания PoE или изменений в вышестоящей сети.

Информация с коммутатора часто полезнее, чем простой результат ping. Состояние порта, потребление PoE, скорость канала, ошибки интерфейса и отброшенные пакеты могут показать, находится ли проблема в конечной точке или в обслуживающей ее сети.

Ответ на ping подтверждает только достижимость IP-интерфейса. Он не доказывает, что SIP-процесс работает или что устройство может принимать и воспроизводить звук. Некоторые сети также блокируют ICMP-трафик, поэтому неудачный ping не означает автоматически, что громкоговоритель отключен.

Регистрация SIP и сигнализация

Регистрация SIP подтверждает, что громкоговоритель прошел аутентификацию на SIP-сервере или IP-АТС и что платформа имеет актуальный контактный адрес для конечной точки. Ошибки регистрации могут быть вызваны неверным паролем, дублированием учетной записи, сбоем DNS, проблемой с сертификатом, ограничением брандмауэра или несоответствием между настройками UDP, TCP и TLS.

История регистрации более информативна, чем единичный индикатор онлайн-статуса. Частые потери и восстановления регистрации могут выявить нестабильное сетевое соединение или нестабильный источник питания, которые могут быть незаметны при обычной проверке платформы.

Некоторые SIP-платформы отправляют периодические запросы OPTIONS, чтобы подтвердить, что конечная точка все еще отвечает на уровне сигнализации. Успешный ответ подтверждает доступность SIP, но не проверяет RTP-аудиотракт, многоадресный прием, усилитель или громкоговоритель.

Доставка вещания и статус медиа

Платформа вещания должна записывать, какая задача была отправлена, какие зоны выбраны и какие устройства приняли задачу. Полезные записи могут включать источник звука, время начала, уровень приоритета, целевую группу, продолжительность воспроизведения и результат выполнения.

Одноканальный вызов по SIP и многоадресное вещание следуют разным путям трафика. Громкоговоритель может принимать обычный SIP-вызов, но не может воспроизвести многоадресное объявление, потому что не может присоединиться к требуемой группе. Неправильные многоадресные адреса, заблокированные порты, границы VLAN, IGMP-снупинг или отсутствие многоадресной маршрутизации могут привести к такому результату.

Сбои медиа также могут возникать после успешной сигнализации. SIP-сессия может установиться нормально, в то время как RTP-пакеты блокируются брандмауэром, отправляются по неверному адресу или страдают от потерь пакетов и джиттера. Анализ результата сигнализации вместе со статистикой медиа обеспечивает более надежную диагностику, чем проверка только регистрации.

Состояние усилителя и громкоговорителя

Глубина мониторинга зависит от оборудования. Некоторые профессиональные SIP-громкоговорители могут сообщать о состоянии усилителя, температуре устройства, напряжении питания или неисправностях выходной цепи. Более простые модели предоставляют только сетевой и SIP-статус.

Эти возможности необходимо подтверждать при выборе продукта. Платформа управления не может сообщить о неисправности усилителя или цепи громкоговорителя, если конечная точка не содержит необходимого аппаратного обеспечения обнаружения и не предоставляет результат через поддерживаемый интерфейс.

Общая инфраструктура

Громкоговорители зависят не только от SIP-сервера. Путь обслуживания также может включать приложение вещания, медиа-сервер, базу данных, службу NTP, коммутатор, маршрутизатор, VPN-соединение и местную систему электропитания.

Когда несколько конечных точек выходят из строя одновременно, их общие зависимости дают важную подсказку. Если двадцать громкоговорителей, подключенных к одному PoE-коммутатору, исчезают одновременно, платформа должна представить коммутатор или источник питания как вероятную общую причину, а не рассматривать событие как двадцать независимых отказов громкоговорителей.

Тестируйте аудиотракт, а не только сеть

Скрытые отказы представляют собой серьезный риск в распределенном вещании. Платформа может отправить объявление, установить сеанс и создать запись об успешной задаче, даже если разборчивый звук не достигает предназначенной зоны.

Периодическое тестирование аудиотракта устраняет этот пробел в мониторинге. Тест можно запустить вручную с консоли оповещения или автоматически как запланированную задачу. Результат должен подтверждать полный путь от источника звука до установленного громкоговорителя.

Функциональный аудиотест охватывает:

• Получает ли нужное сообщение правильный громкоговоритель или группа вещания

• Начинается ли воспроизведение в пределах допустимой задержки

• Остается ли речь четкой и свободной от помех или искажений

• Соответствует ли уровень выходного сигнала местному фоновому шуму

• Корректно ли аварийный звук прерывает обычное воспроизведение

• Возобновляется ли нормальное воспроизведение после завершения приоритетного сообщения

• Записывает ли журнал событий правильный источник, цель, время и результат

Системы без автоматической акустической проверки все равно требуют прослушивания. Назначенное лицо на каждом объекте может подтвердить запланированный тест и записать результат для соответствующего устройства или зоны. Устное подтверждение без ссылки на устройство имеет мало ценности, когда неисправности необходимо отслеживать впоследствии.

В некоторых установках используются контрольные микрофоны, цепи возврата звука или контроль усилителя для улучшения удаленной проверки. Эти функции зависят от архитектуры и должны рассматриваться как заданные возможности системы, а не как стандартные функции каждого SIP-громкоговорителя.

Тестовые сообщения должны быть четко обозначены, чтобы избежать путаницы с реальными аварийными инструкциями. Обычные тесты можно проводить в согласованные периоды технического обслуживания. Тесты, включающие эвакуационные сообщения, сигналы тревоги или высокоприоритетное прерывание, требуют предварительной координации с заинтересованными подразделениями.

Частота зависит от функции зоны. Путь эвакуации, опасная рабочая зона или транспортная площадка требуют более частой проверки, чем громкоговоритель, используемый только для фонового звука. Уличное оборудование также может нуждаться в дополнительных проверках после сильной непогоды, строительных работ или изменений в окружающей среде.

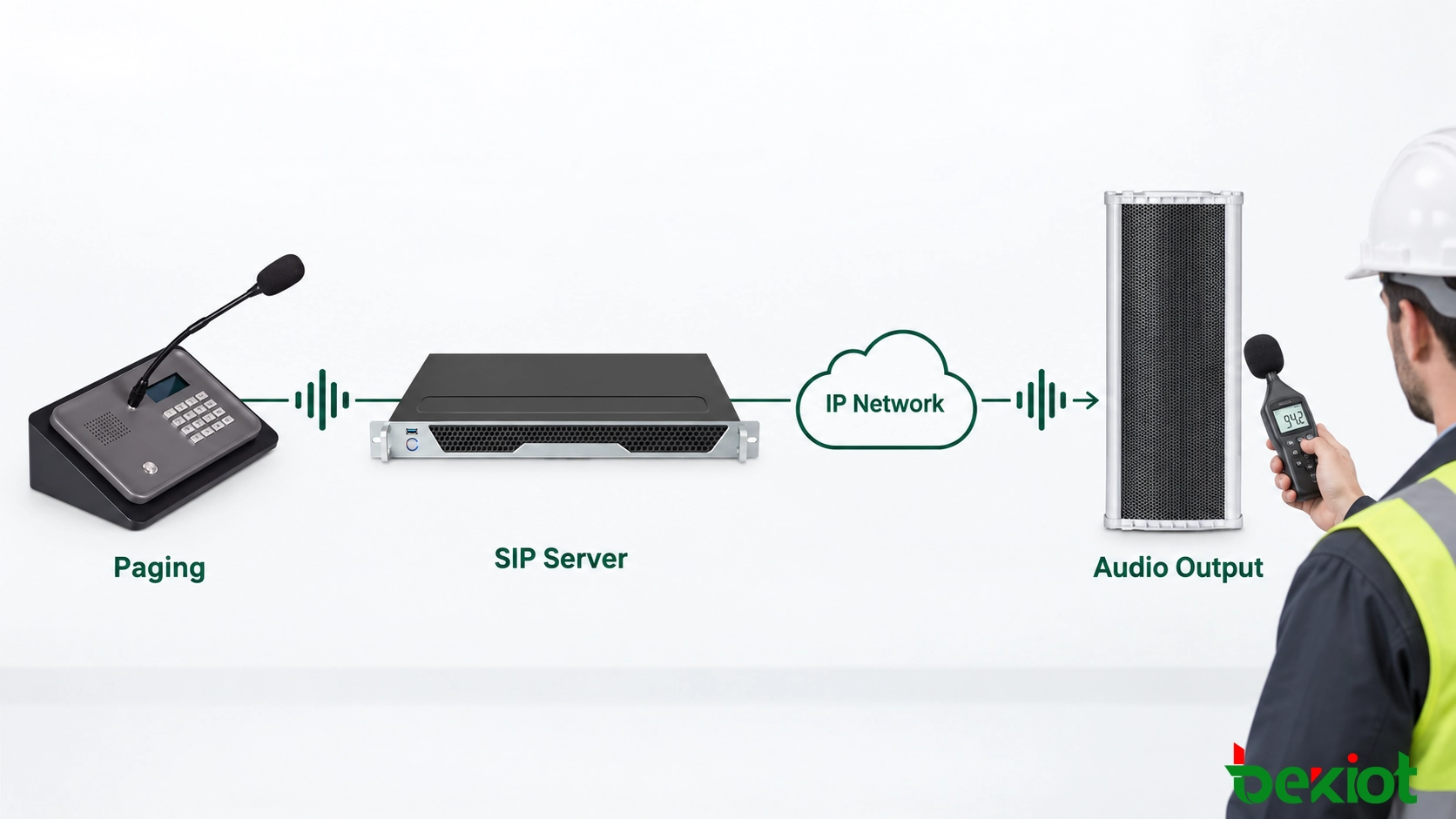

Рис. 2 – Тестирование аудиотракта проверяет полный путь от источника вызова и SIP-платформы через сетевую передачу, усиление и физический звуковой выход.

Контролируйте изменения конфигурации и прошивки

Дрейф конфигурации является распространенной причиной нестабильного поведения. Два громкоговорителя одной модели могут работать по-разному из-за различий в прошивке, приоритетах кодеков, многоадресных адресах, настройках времени или ограничениях выхода.

Для каждой модели устройства необходима утвержденная базовая конфигурация, охватывающая:

• IP-адресацию, назначение VLAN, шлюз и настройки DNS

• SIP-сервер, порт, транспорт и параметры регистрации

• Порядок кодеков, пакетизацию и настройки усиления звука

• Многоадресные группы, порты и приоритеты воспроизведения

• Максимальный и минимальный уровни выходного сигнала

• NTP-сервер, часовой пояс и параметры планирования

• Учетные записи администраторов и ограничения удаленного доступа

• Пороги тревог, настройки журналирования и назначения событий

Резервные копии конфигурации обеспечивают известную точку восстановления, когда удаленное изменение вызывает неожиданное поведение. Запись об изменении должна идентифицировать затронутые устройства, причину корректировки, период обслуживания, ожидаемый результат и процедуру отката.

Массовые изменения лучше всего вводить через небольшую пилотную группу. После подтверждения регистрации, вызова, многоадресной передачи, планирования и работы по приоритетам та же конфигурация может быть развернута на других объектах поэтапно.

Периодические проверки соответствия могут сравнивать активные настройки устройства с утвержденной базой. Несоответствие может указывать на неполное обновление, незарегистрированную локальную настройку или несанкционированное изменение. Отображение точных различающихся параметров полезнее, чем просто сообщение о несоответствии устройства.

Обновления прошивки

Обновления прошивки могут устранять уязвимости безопасности, проблемы совместимости или известные дефекты устройств, но они также могут прерывать обслуживание. Перед обновлением проверьте ревизию аппаратного обеспечения, текущую версию, целевую версию, последовательность обновления и доступный метод отката.

Пакеты прошивки должны поступать из утвержденного источника. Если доступны контрольные суммы или цифровые подписи, их проверка снижает риск установки поврежденного или неверного файла.

Критическое покрытие должно оставаться доступным в течение всего окна обслуживания. В зонах с перекрывающимися громкоговорителями одна группа может оставаться активной, пока обновляется другая. Если объект не имеет перекрывающегося покрытия, могут потребоваться временные коммуникационные меры.

Завершение передачи прошивки не является концом обновления. Устройство должно быть проверено на успешный запуск, правильную конфигурацию, регистрацию SIP, одноканальный вызов, многоадресный прием, воспроизведение по расписанию и работу в режиме аварийного приоритета.

Синхронизация времени

Громкоговорители, SIP-серверы, платформы вещания и сетевые устройства должны иметь согласованное время. Без синхронизированных часов одна и та же неисправность может отображаться с разными временными метками в разных журналах, что затрудняет восстановление картины события.

Неправильное время также может привести к тому, что запланированные объявления будут воспроизводиться слишком рано, слишком поздно или вообще не воспроизводиться. Поэтому статус NTP необходимо проверять после сброса устройств, обновлений прошивки и изменений правил сетевого доступа.

Связанный продукт: Becke Telcom SK12-SIP 120W защищенный от погоды колонный громкоговоритель PA

Обеспечьте безопасность канала удаленного управления

Для удаленного обслуживания не требуется, чтобы интерфейс управления каждого громкоговорителя был напрямую доступен из Интернета. Открытый доступ увеличивает риск атак на пароли, несанкционированной настройки, подделки прошивки и преднамеренного прерывания обслуживания.

Удаленные объекты обычно подключаются к центральной среде управления через частные каналы, VPN или другой контролируемый путь доступа. Трафик управления устройствами также может быть отделен от обычного пользовательского трафика с помощью соответствующих политик VLAN и брандмауэра.

Соответствующие меры безопасности включают:

• Замену заводских учетных данных администратора по умолчанию

• Использование уникальной SIP-учетной записи для каждого громкоговорителя

• Разделение прав оператора, техника и администратора

• Ограничение административного доступа утвержденными исходными адресами

• Использование зашифрованных соединений для управления, если оборудование их поддерживает

• Отключение неиспользуемых учетных записей, портов и служб управления

• Хранение защищенных резервных копий утвержденных конфигураций

• Регулярный пересмотр прав администратора

Интерфейсы мониторинга требуют такой же защиты. SNMP, HTTP API, службы syslog и протоколы управления, специфичные для производителя, должны оставаться внутри доверенных управляющих сетей. Стандартные строки сообщества SNMP и излишние права на запись создают устранимые риски.

Журналы управления должны идентифицировать администратора, целевое устройство, измененные параметры, время операции и результат. Эта запись обеспечивает аудиторский след для расследований безопасности, а также помогает инженерам определить, началась ли неисправность после удаленного изменения.

Резервный доступ требует тщательного планирования. Если основное WAN- или VPN-соединение выходит из строя, операторы могут потерять как вещательную службу, так и возможность проверки удаленного объекта. В зависимости от важности установки может потребоваться независимый резервный канал или местный резервный метод вещания.

Расставьте приоритеты тревог и стандартизируйте обработку неисправностей

Громкоговоритель фоновой музыки в зоне с низким приоритетом не требует такого же реагирования, как аварийный громкоговоритель, охватывающий пути эвакуации. Классификация тревог помогает группам техобслуживания направлять внимание на сбои с наибольшим операционным эффектом.

• Критический: Потеря центральной платформы, полный сбой на объекте или отказ нескольких аварийных зон

• Крупный: Одна критическая зона недоступна, повторяющаяся потеря регистрации или подтвержденный отказ усилителя

• Предупреждение: Прерывистое соединение, аномальная температура, несоответствие конфигурации или рост ошибок интерфейса

• Обслуживание: Требуется проверка, резервное копирование конфигурации или доступно утвержденное обновление прошивки

Пороговые значения должны предотвращать лавину тревог, не скрывая реальных сбоев. Один потерянный пакет не требует экстренного реагирования, но повторяющиеся отключения в течение определенного периода указывают на нестабильную службу, требующую расследования.

Плановые перезагрузки коммутаторов и работы по обслуживанию могут быть зарегистрированы заранее, чтобы ожидаемые перерывы не вызывали ненужной эскалации. Критические перерывы в обслуживании должны оставаться видимыми на протяжении всего окна обслуживания.

Практическая последовательность обработки неисправностей:

1. Определите затронутый объект, зону и количество устройств.

2. Проверьте наличие других устройств, использующих ту же сеть или источник питания.

3. Проверьте состояние порта коммутатора, подачу PoE и доступность сети.

4. Подтвердите регистрацию SIP, статус учетной записи и ответы сигнализации.

5. Просмотрите записи задач вещания и недавние изменения конфигурации.

6. Проверьте настройки RTP, кодеков и многоадресной рассылки, где применимо.

7. Запустите контролируемое объявление на затронутую конечную точку или группу.

8. Сравните конфигурацию устройства с утвержденной базой.

9. Перезапустите затронутую службу или конечную точку только тогда, когда это безопасно с операционной точки зрения.

10. Организуйте проверку на месте, если удаленные проверки не могут подтвердить звуковой выход.

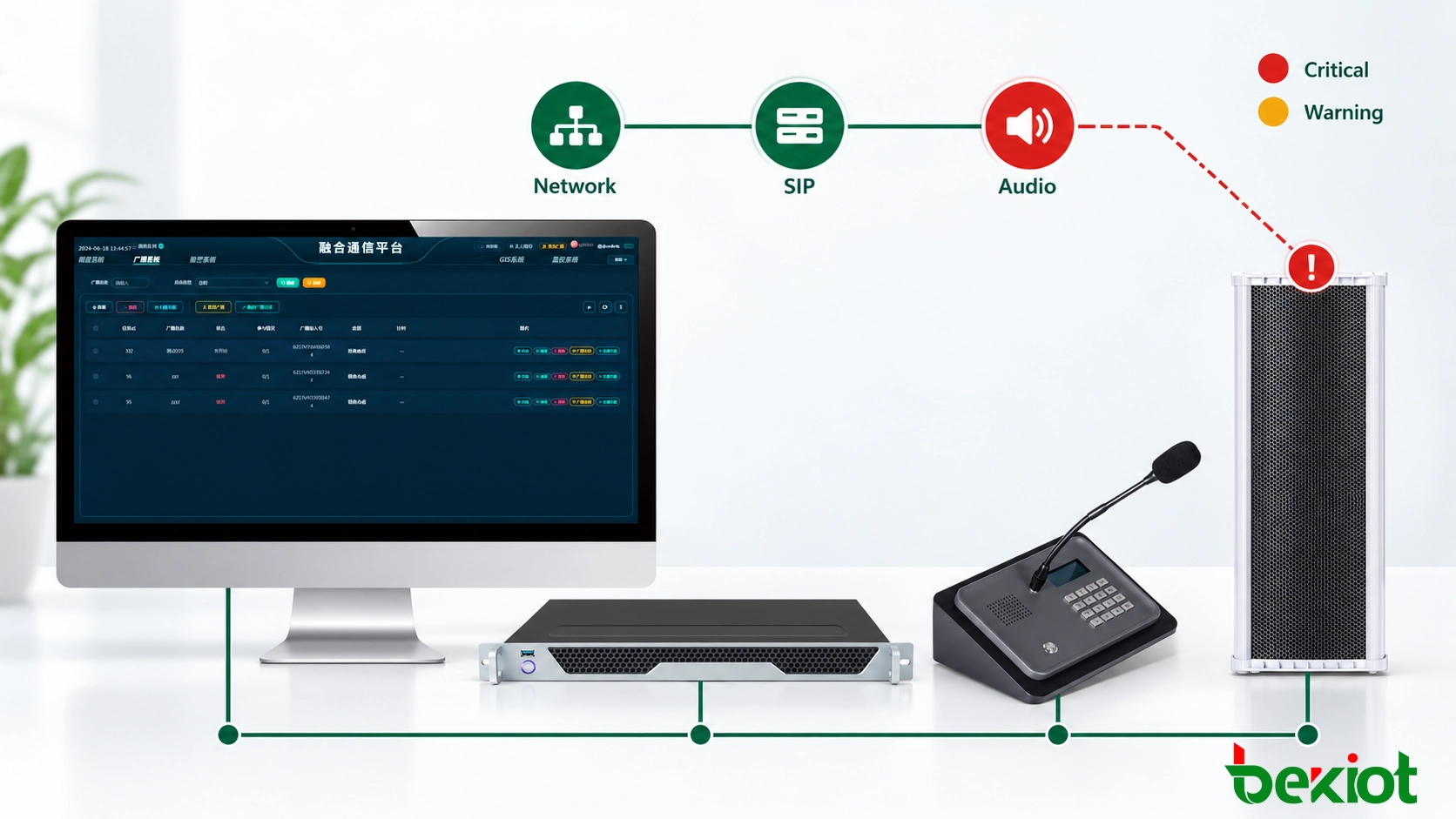

Рис. 3 – Классификация тревог и стандартизированный диагностический рабочий процесс помогают группам техобслуживания выявлять общие неисправности и восстанавливать критическое покрытие громкоговорителей.

Тревога не считается завершенной только потому, что значок статуса снова стал зеленым. Закрытие требует доказательства восстановления службы. Запись о техобслуживании должна включать успешное тестовое вещание, подтверждение членства в группе и проверку требуемого уровня выходного сигнала.

Повторяющиеся инциденты требуют анализа корневых причин. Несколько громкоговорителей, отключающихся в одно и то же время каждую неделю, могут указывать на запланированную сетевую задачу, перебой питания или проблему с пропускной способностью. Повторяющиеся отказы на открытом воздухе после дождя могут указывать на поврежденные уплотнения, неправильный ввод кабелей или попадание воды, а не на программную проблему.

Планирование технического обслуживания также включает запасные части. Удаленные объекты могут требовать совместимых блоков питания, PoE-инжекторов, защитных устройств от перенапряжения, монтажного оборудования и сменных громкоговорителей. Утвержденные резервные копии прошивок и конфигураций должны оставаться доступными, чтобы заменяемую конечную точку можно было ввести в эксплуатацию без восстановления ее настроек с нуля.

Часто задаваемые вопросы

Доказывает ли регистрация SIP, что громкоговоритель работает?

Нет. Регистрация проверяет сигнализацию между конечной точкой и SIP-платформой. Она не подтверждает доставку RTP, работу усилителя или физический звуковой выход.

В чем разница между мониторингом Ping, SIP и аудиомониторингом?

Ping проверяет базовую достижимость IP. Мониторинг SIP проверяет доступность регистрации и сигнализации. Аудиомониторинг проверяет, достигает ли вещание конечной точки и создает ли разборчивый звук в точке установки.

Как часто следует тестировать распределенные SIP-громкоговорители?

Интервал зависит от важности зоны, условий окружающей среды и применимых требований к обслуживанию. Аварийные и эвакуационные зоны обычно требуют более частого функционального тестирования, чем места, используемые только для обычных объявлений.

Можно ли обновить все SIP-громкоговорители одновременно?

Сначала рекомендуется обновить небольшую пилотную группу, чтобы снизить операционный риск. Остальные устройства можно обновлять поэтапно после того, как новая прошивка пройдет тесты регистрации, воспроизведения, многоадресности и приоритетов.

Можно ли использовать SNMP для мониторинга SIP-громкоговорителей?

Да, если выбранный громкоговоритель предоставляет необходимые функции SNMP. Доступная информация варьируется в зависимости от модели и может включать статус сети, устройства или неисправностей. SNMP не подтверждает физический звуковой выход, если оборудование не включает соответствующий контроль усилителя или аудиотракта.
