Газоанализатор сообщает об утечке возле резервуарного парка 2. Работникам в пострадавшей зоне нужны немедленные инструкции, персоналу в соседней зоне загрузки может потребоваться подготовка к эвакуации, а сотрудники в удаленных зданиях пока не должны прерываться.
Диспетчерская должна преобразовать этот сигнал тревоги в четкое голосовое сообщение и доставить его в нужные места. Если утечка распространится или путь эвакуации станет недоступен, оператор должен иметь возможность изменить сообщение, расширить зону оповещения и скоординировать действия с персоналом на месте.
Becke Telcom решает эту задачу с помощью системы экстренного оповещения на базе SIP, которая объединяет входы сигналов тревоги, управление оповещением, микрофоны громкоговорящей связи, диспетчерские консоли, усилители и полевые громкоговорители. Вместо того чтобы рассматривать эти устройства как отдельные продукты, система организует их вокруг того, как инцидент обнаруживается, передается и управляется.
Та же инфраструктура может использоваться для производственных уведомлений, напоминаний о техническом обслуживании и плановых объявлений. При активации источника экстренного оповещения заданные приоритеты прерывают аудио более низкого уровня и делают экстренное сообщение активной задачей.
Связанное решение: SIP-система оповещения и экстренного вещания

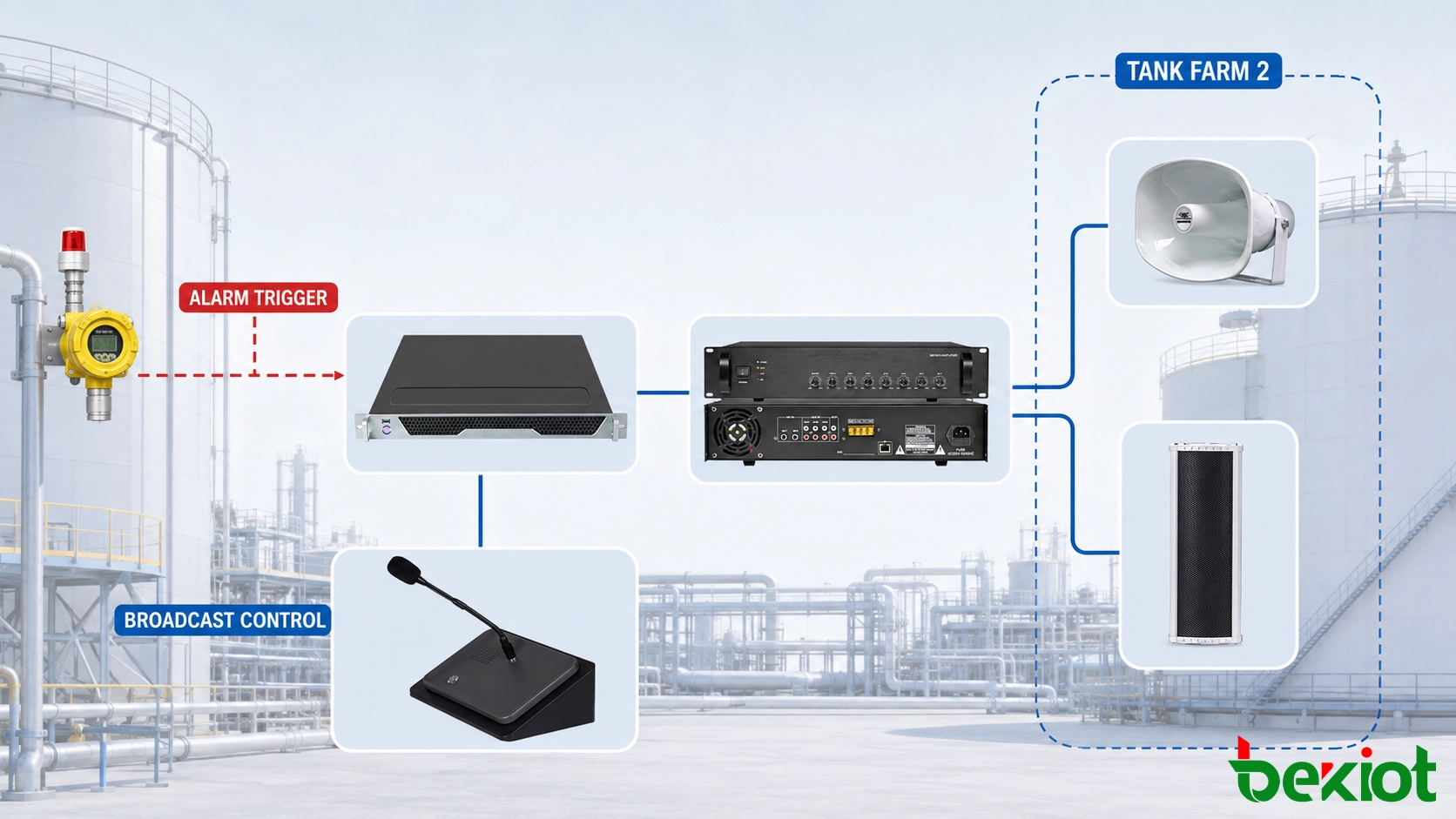

Процесс преобразования сигнала тревоги в голосовое сообщение
Экстренное оповещение начинается с известного источника события. Это может быть контакт пожарной сигнализации, газоанализатор, контроллер оборудования, кнопка экстренного вызова или команда авторизованного оператора. Каждый источник должен иметь четкую идентификацию, чтобы платформа могла связать его с правильным объектом, зоной и правилом реагирования.
В примере с резервуарным парком 2 сигнал тревоги должен поступать как распознаваемое событие, например «Обнаружение газа TF2», а не как необъяснимый номер входа. Настроенная привязка определяет первые зоны оповещения, выбирает соответствующее сообщение и применяет требуемый приоритет.
Будет ли сообщение запускаться автоматически или ожидать подтверждения оператора, зависит от плана причинно-следственных связей объекта. Подтвержденный сигнал газа может немедленно активировать локальное предупреждение, в то время как сигнал тревоги от оборудования с более низкой достоверностью может сначала появиться на интерфейсе диспетчерской для оценки.
После начала оповещения начальная последовательность может включать:
-
Вход сигнала тревоги сообщает о событии и его источнике.
-
Платформа сопоставляет вход с настроенным правилом реагирования.
-
Предварительно записанное предупреждение о газе назначается резервуарному парку 2.
-
Обычное аудио в этой зоне прерывается.
-
Предупреждение отправляется по настроенному аудиоканалу.
-
Диспетчерская получает событие и статус оповещения.
Диспетчер остается вовлеченным после автоматического действия. С рабочего места оператор может повторить сообщение, добавить зону загрузки, сделать объявление в прямом эфире или остановить неправильное оповещение в соответствии с назначенными разрешениями.
Управление и аудиоканал
Расположение оборудования зависит от планировки объекта и существующей аудиоинфраструктуры. Компактная установка может использовать микрофон громкоговорящей связи и несколько SIP-громкоговорителей. Более крупный завод может сочетать централизованное управление, несколько рабочих мест операторов, сетевые усилители, шлюзы оповещения и различные типы полевых громкоговорителей.
В развертывании Becke Telcom продукты могут быть организованы по операционной ответственности, а не помещены в фиксированный набор. Платформа оповещения управляет правилами и зонами; терминалы оператора инициируют или принимают на себя оповещение; аудиоустройства доставляют сообщение в каждой зоне.
| Позиция в системе | Типичное оборудование | Операционная роль |
|---|---|---|
| Уровень управления | Сервер оповещения и программное обеспечение управления | Поддерживает зоны, пользователей, приоритеты, сообщения, расписания и правила событий |
| Рабочее место оповещения | Микрофон громкоговорящей связи GP600V | Выбирает зоны и выполняет голосовые объявления в прямом эфире |
| Рабочее место диспетчерской | Консоль оповещения и диспетчерская DSC-173 | Сочетает управление оповещением с вызовами и диспетчерскими операциями |
| Сетевое распространение аудио | SIP-шлюз оповещения или IP-усилитель | Маршрутизирует сетевое аудио на совместимые входы усилителей или цепи пассивных громкоговорителей |
| Локальное усиление | SIP-усилитель PA-BGS-60W или PA-W120W | Обеспечивает аудиомощность для громкоговорителей, назначенных зданию или операционной зоне |
| Полевое аудио | SIP-рупор, колонный, подвесной или потолочный громкоговоритель | Доставляет объявление персоналу в покрываемой зоне |
| Полевое предупреждение | Звуковое и световое сигнальное устройство | Добавляет визуальное и тональное предупреждение там, где голоса может быть недостаточно |
Прямые SIP-конечные точки
SIP-громкоговоритель или сетевой усилитель может быть зарегистрирован как адресуемая конечная точка. Платформа может назначить его одной или нескольким именованным зонам и отправлять аудио через IP-сеть. Этот метод полезен для новых зданий, удаленных зон и проектов, требующих гибкого управления зонами.
Доступ через шлюз
Существующие усилители и цепи пассивных громкоговорителей могут быть сохранены, если их состояние и электрические характеристики соответствуют требованиям проекта. SIP-шлюз оповещения обеспечивает аудиоинтерфейс между сетевой платформой и входом традиционной системы оповещения.
Повторное использование должно быть подтверждено проверкой входов усилителя, нагрузок громкоговорителей, состояния кабелей, качества аудио и требований к мониторингу. Подключение старого усилителя к сетевому шлюзу не исправляет слабое покрытие или поврежденную полевую проводку.
Полевое оборудование
На одном заводе могут потребоваться несколько типов громкоговорителей. В офисах можно использовать потолочные или настенные громкоговорители, в мастерских могут потребоваться рупорные громкоговорители, а в длинных наружных зонах — атмосферостойкие колонные громкоговорители. Для опасных зон требуется оборудование, выбранное с учетом применимых экологических и сертификационных условий.
На интерфейсе оператора эти различные устройства представлены под операционными названиями, такими как «Резервуарный парк 2», «Зона загрузки» и «Северный пункт сбора». Диспетчеру не нужно идентифицировать канал усилителя или IP-адрес перед выдачей предупреждения.

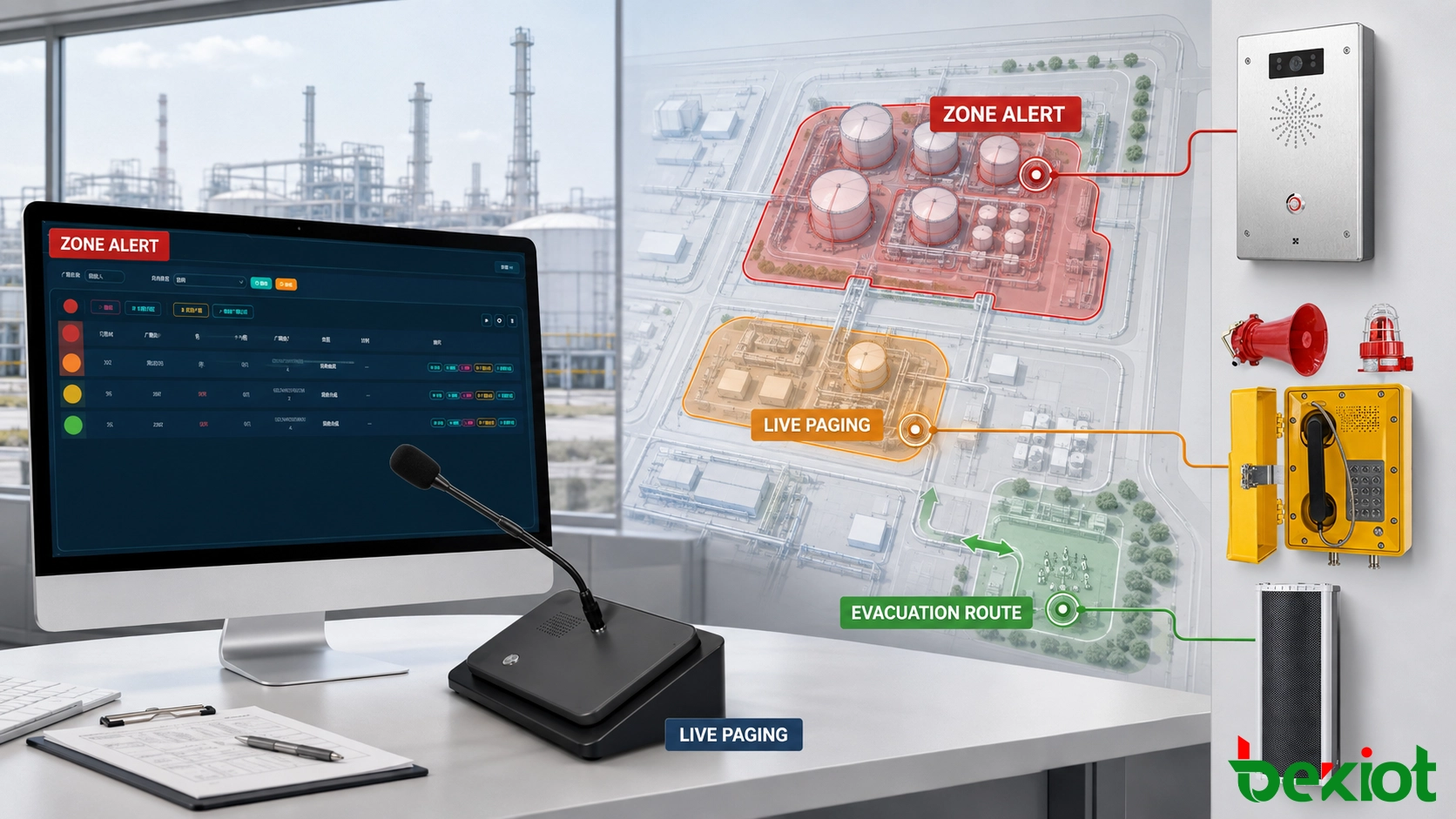

Логика зон и сообщений
Зоны оповещения должны следовать плану реагирования на чрезвычайные ситуации, а не удобству проводки громкоговорителей. Здания, производственные подразделения, опасные зоны, пути эвакуации и пункты сбора нуждаются в четких названиях, согласованных на платформе оповещения, чертежах объекта и в процедурах диспетчерской.
Резервуарный парк 2 может содержать несколько цепей громкоговорителей, но оператор может управлять ими как одной функциональной зоной. Близлежащая дорога загрузки может оставаться отдельной, чтобы получать предупредительное предупреждение без немедленного получения того же приказа об эвакуации.
| Этап инцидента | Зона оповещения | Сообщение | Действие оператора |
|---|---|---|---|
| Первоначальное обнаружение газа | Резервуарный парк 2 | Прекратите работу и ждите инструкций | Проверьте источник сигнала и свяжитесь с зоной |
| Утечка подтверждена | Резервуарный парк 2 и дорога загрузки | Покиньте зону по назначенному маршруту | Добавьте соседние зоны и уведомите реагирующих |
| Расширение инцидента | Зоны с подветренной стороны | Эвакуируйтесь или укрытесь согласно плану объекта | Выберите зоны в соответствии с текущими условиями |
| Эскалация на весь объект | Все требуемые зоны | Общезаводские инструкции по чрезвычайной ситуации | Примите управление в реальном времени и координируйте реагирование |
Управление приоритетами
Обычные объявления, запланированное воспроизведение и экстренная связь могут использовать одни и те же полевые громкоговорители. Настроенный приоритет определяет, какой источник слышен при перекрытии задач.
Экстренная прямая речь может быть размещена выше предварительно записанных предупреждений, когда оператору необходимо скорректировать путь эвакуации или дать изменяющиеся инструкции. Оба должны иметь приоритет над обычными объявлениями и фоновым аудио. Окончательный порядок должен соответствовать утвержденной операционной процедуре.
Тесты приоритетов должны использовать более одного активного источника. Инженерам необходимо подтвердить, что экстренное сообщение прерывает аудио более низкого уровня в выбранной зоне, что несвязанные зоны ведут себя как ожидается, и что прерванное содержимое не перезапускается неожиданно.
Разработка сообщений
Предварительно записанное предупреждение должно указывать пострадавшее место, требуемое действие и избегать объяснений, задерживающих инструкцию. «Обнаружен газ в резервуарном парке 2. Прекратите работу и покиньте зону по восточной подъездной дороге» более полезно, чем общее сообщение, просто утверждающее, что произошла чрезвычайная ситуация.
Если требуется несколько языков, порядок воспроизведения и количество повторений должны быть определены заранее. Длинная последовательность может задержать инструкцию для последующих языковых групп, поэтому формулировка должна быть краткой.
Прямое управление и обратная связь
Предварительно записанное сообщение обрабатывает первую известную инструкцию, но диспетчерской может потребоваться изменить реакцию в течение нескольких минут. Направление ветра может измениться, выход может быть заблокирован, или инцидент может распространиться на другую операционную зону.
Через диспетчерскую консоль или микрофон оповещения оператор может выбрать дополнительные зоны и сделать объявление в прямом эфире. Если восточная подъездная дорога становится небезопасной, диспетчер может прервать записанное сообщение об эвакуации и направить персонал к западному пункту сбора.
Прямой вызов должен достигать только зон, выбранных оператором. Общее оповещение остается доступным для событий в масштабе всего объекта, но не должно быть ответом по умолчанию на каждый сигнал тревоги.
Полевая связь
Оповещение отправляет одно сообщение многим слушателям. Оно не подтверждает, что происходит в месте сигнала тревоги. Промышленные телефоны, SIP-интеркомы и станции экстренного вызова обеспечивают обратный канал в диспетчерскую.
Работник возле резервуарного парка может сообщить, виден ли газ, покинул ли персонал зону или заблокирован ли запланированный выход. Затем оператор может скорректировать оповещение, не полагаясь исключительно на первый сигнал детектора.
Стационарные полевые станции должны использовать узнаваемые идентификаторы. При поступлении вызова диспетчерская должна видеть местоположение, например «Резервуарный парк 2 – Вход насосной», а не необъяснимый добавочный номер. Это позволяет понимать вызов и активное событие оповещения как части одного инцидента.
Журналы событий
Платформа оповещения должна регистрировать источник запуска, сообщение, выбранные зоны, время начала и действие оператора в соответствии с функциями, включенными в проект. Подключенные системы связи и записи должны использовать общий источник времени, чтобы вызовы, оповещения и действия диспетчерской можно было просматривать в правильном порядке.
Эти записи полезны после инцидента, но они также поддерживают плановое техническое обслуживание. Если одна зона не получила ожидаемое сообщение, инженеры могут сравнить настроенное правило, действие оператора и статус оборудования вместо того, чтобы полагаться только на память.
Обработка неисправностей и тестирование
Путь оповещения может выглядеть нормальным, в то время как цепь громкоговорителя, канал усилителя или удаленное сетевое соединение недоступны. Мониторинг должен идентифицировать затронутую часть установки в терминах, которые может отслеживать персонал технического обслуживания.
Полезное сообщение о неисправности идентифицирует здание, зону, устройство или цепь. «Усилитель зоны загрузки отключен» дает диспетчерской более четкий путь реагирования, чем общая ошибка связи.
Реагирование на неисправности
Проект должен определить, что остается доступным после каждой ожидаемой неисправности. В зависимости от требуемого уровня устойчивости, это может включать резервное питание, резервные серверы, альтернативные сетевые каналы, резервную мощность усилителей или локально сохраненные сообщения.
Одиночная неисправность не всегда оставляет все функции неизменными. Некоторые установки переходят в контролируемый ухудшенный режим. Оператор должен знать, какие зоны остаются доступными, какой путь оповещения потерян и требуется ли альтернативный метод.
| Тест | Необходимая проверка |
|---|---|
| Вход сигнала тревоги | Появляется правильное имя события, сообщение и первая зона |
| Выбор зоны | Аудио достигает выбранной зоны, не попадая в несвязанные зоны |
| Приоритет | Экстренное аудио прерывает целевой источник более низкого уровня |
| Перехват в прямом эфире | Авторизованный оператор может заменить или обновить записанное сообщение |
| Потеря основного питания | Резервная работа соответствует требуемому поведению проекта |
| Прерывание сети | Интерфейс показывает затронутое соединение и доступный запасной путь |
| Неисправность усилителя или цепи | Неисправность идентифицируется без отключения незатронутых зон |
| Полевое аудио | Речь остается разборчивой в репрезентативных точках прослушивания |

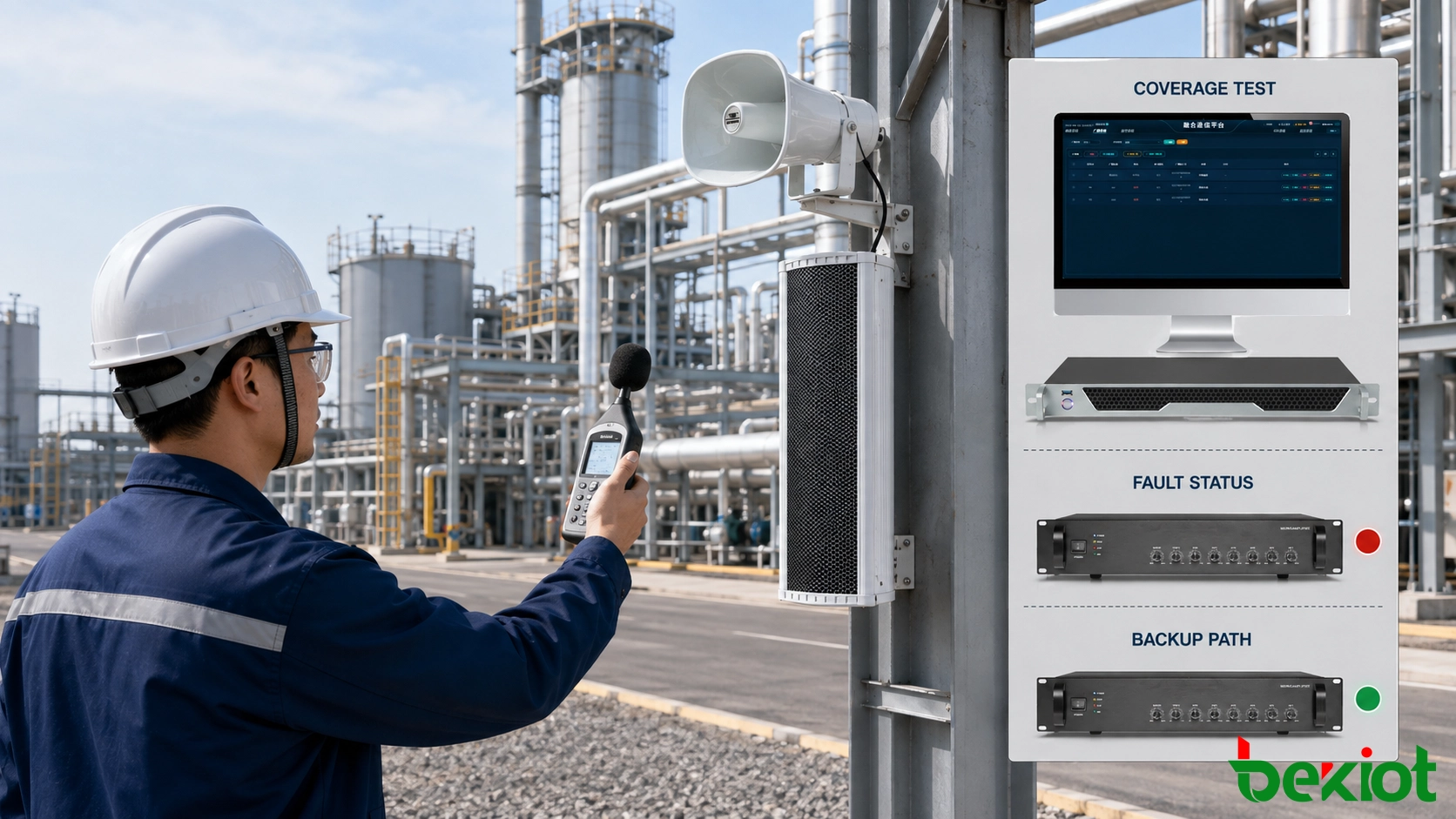

Тестирование покрытия
Каждая требуемая зона должна быть протестирована от инициирующего устройства до полевого громкоговорителя. Граничные точки, лестничные клетки, аппаратные помещения, погрузочные площадки и места вблизи работающего оборудования заслуживают особого внимания.
Высокий уровень звукового давления сам по себе не гарантирует понятного сообщения. Направление громкоговорителя, расстояние, фоновый шум и реверберация влияют на разборчивость речи. Если в проекте указан целевой показатель разборчивости, тест должен использовать требуемый метод измерения и калиброванное оборудование.
Передаточные записи
В приемо-сдаточном акте должны быть указаны протестированное событие, зона, устройство, ожидаемый результат, фактический результат и статус «пройдено/не пройдено». Не пройденные пункты требуют корректирующих действий и документированного повторного тестирования.
Окончательный пакет передачи должен включать список зон, матрицу от сигнала тревоги к оповещению, файлы сообщений, конфигурацию оборудования, разрешения учетных записей, информацию о сети и процедуру восстановления. Изменения на объекте, такие как перемещение громкоговорителей, замена усилителей или пересмотр путей эвакуации, должны инициировать пересмотр соответствующих записей.
Пример утечки газа показывает, почему экстренное оповещение должно планироваться как операционный маршрут. Сигнал тревоги идентифицирует инцидент, платформа применяет правило реагирования, полевое оборудование доставляет предупреждение, а диспетчер корректирует сообщение по мере поступления новой информации.
Becke Telcom объединяет эти функции с помощью SIP-оборудования оповещения, управления вещанием, диспетчерских терминалов, аудиошлюзов, усилителей и промышленных полевых устройств. Комбинация оборудования и логика управления могут быть адаптированы к существующей инфраструктуре, планировке объекта и процедурам чрезвычайных ситуаций каждого проекта.
Часто задаваемые вопросы
Должен ли каждый вход сигнала тревоги запускать автоматическое оповещение?
Нет. Сигналы с высокой достоверностью могут немедленно активировать предопределенное сообщение, в то время как другие события могут сначала потребовать подтверждения оператора. Решение должно быть задокументировано в плане причинно-следственных связей для сигналов тревоги и оповещений на объекте.
Может ли оператор расширить зону оповещения после срабатывания сигнала тревоги?
Да. Авторизованный оператор может добавлять зоны, выдавать другое предварительно записанное сообщение или брать управление с прямой речью. Доступные действия зависят от настроенных разрешений и политики приоритетов.
Какая информация требуется перед настройкой системы?
Проект должен предоставить чертежи объекта, определения зон оповещения, идентификаторы источников сигналов тревоги, правила реагирования, содержание сообщений, требования к приоритетам, роли операторов, детали существующего аудиооборудования и ожидаемое поведение при неисправностях. Эти записи определяют, как должны быть подключены и управляться устройства.
