В проектах голосовой связи и унифицированных коммуникаций подключение телефонной системы к телефонной сети общего пользования (PSTN) по-прежнему является распространённым требованием. Для крупных объектов, которым требуется много телефонных каналов, централизованная нумерация и стабильный доступ к магистралям, часто используется шлюз цифровой магистрали E1 для соединения устаревших телекоммуникационных линий с современными платформами PBX, IPPBX, SIP или диспетчерской связи.
Внешне подключение E1 выглядит просто, но многие проблемы на месте возникают из-за непонимания физического интерфейса. Линия E1 подключается не так, как обычное соединение Ethernet. Она использует раздельные пути передачи и приёма, и правильный метод подключения зависит от того, является ли линейная сторона симметричной RJ45 на 120 Ом или несимметричной BNC на 75 Ом. Практический план установки должен подтвердить тип интерфейса, последовательность подключения, направление передачи, заземление, расстояние и индикаторы состояния шлюза перед вводом в эксплуатацию.
Где это соединение используется в голосовом проекте
Цифровая магистраль E1 обычно используется, когда проекту требуется подключить PBX или IP-коммуникационную платформу к магистрали PSTN со стороны оператора. Она подходит для предприятий, кампусов, отелей, больниц, промышленных парков, командных центров и сред обслуживания вызовов, где много телефонных каналов должны передаваться через централизованное магистральное соединение.
Стандартная телефонная магистраль E1 обычно может передавать 30 голосовых каналов. Это делает её более эффективной, чем развёртывание множества отдельных аналоговых линий, когда проект требует множества внешних вызовов, унифицированных правил набора, централизованных номерных ресурсов или интеграции голоса на уровне магистрали.
В современной архитектуре сторона E1 подключается к оператору, устаревшей PBX или оборудованию цифровой магистрали, в то время как сторона шлюза преобразует услугу в форму, которая может использоваться IPPBX, SIP-серверами, диспетчерскими консолями, платформами записи и другими коммуникационными приложениями. Физическое соединение является основой всей интеграции. Если уровень канала E1 не установлен, последующая настройка SIP, корректировка плана набора и маршрутизация номеров не будут работать надёжно.
Два типа интерфейсов, которые нужно проверить в первую очередь
Первое, что нужно проверить, является ли интерфейс E1 симметричным на 120 Ом или несимметричным на 75 Ом. Оба этих метода подключения используются в реальных телекоммуникационных проектах, но их разъёмы и типы кабелей различаются.
Интерфейс E1 на 120 Ом обычно использует разъём типа RJ45 и витую пару. Хотя разъём может выглядеть как сетевой порт, это не порт Ethernet, и его не следует так воспринимать. Для сигналов передачи и приёма E1 используются только определённые контакты.
Интерфейс E1 на 75 Ом обычно использует коаксиальный кабель с разъёмами BNC. В этой конструкции один разъём BNC используется для приёма данных, а другой — для передачи. Поскольку здесь задействованы коаксиальное экранирование и заземление, необходимо тщательно проверить качество установки и условия заземления.
Шлюз, устройство оператора, плата магистрали PBX или передающее оборудование должны использовать совместимые импеданс и тип интерфейса. Если одна сторона — BNC на 75 Ом, а другая — RJ45 на 120 Ом, требуется соответствующий адаптер импеданса или переходной кабель.
Связанный продукт: Шлюз магистрали Becke IPGA-1E1
Понимание направления передачи и приёма
Телефонные линии E1 обычно используют концепцию четырёхпроводной передачи. Два провода используются для приёма данных и два — для передачи. Это отношение передачи и приёма является ключевым моментом в проводке E1.
При подключении двух устройств E1 сторона передачи одного устройства должна подключаться к стороне приёма другого устройства. Проще говоря, TX должен подключаться к RX, а RX — к TX. Если обе стороны соединены как передача-передача или приём-приём, канал не установится правильно.
Это отличается от того, как многие установщики думают об обычных сетевых кабелях. Для кабелей Ethernet пользователи часто сосредотачиваются на том, является ли кабель прямым или перекрёстным, в зависимости от поведения сетевого порта. Для проводки E1 направление передачи и приёма должно быть чётко понято, поскольку интерфейс не работает как обычный сетевой порт.
Проводка RJ45 для симметричного E1 на 120 Ом

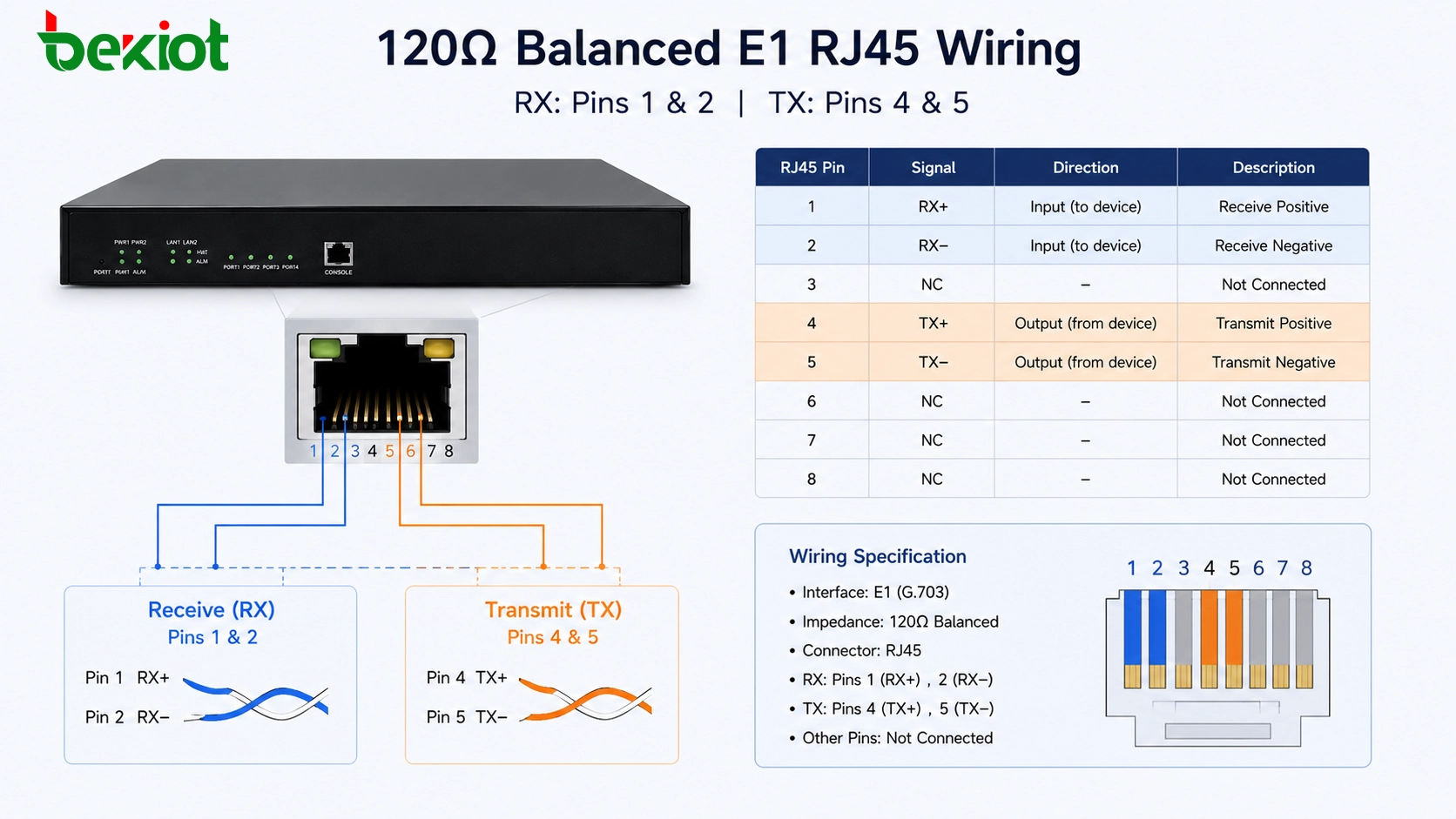

Для симметричного интерфейса E1 на 120 Ом соединение обычно выполняется через 8-контактный разъём типа «кристалл», внешне похожий на штекер RJ45. Однако канал E1 использует только четыре контакта: 1, 2, 4 и 5.
Обычный метод проводки: контакты 1 и 2 для приёма данных и контакты 4 и 5 для передачи данных. При подключении к другому устройству E1 пара приёма на одной стороне должна соответствовать паре передачи на другой стороне. Это означает, что может потребоваться перекрёстное соединение в зависимости от определения контактов на противоположном устройстве.
Если оператор предоставляет передачу E1 через интерфейс с кристаллической головкой, этот метод проводки на 120 Ом часто используется. Во время ввода в эксплуатацию, если направление проводки неопределённо, технические специалисты обычно подготавливают два кабеля с противоположным расположением TX/RX и проверяют, какой из них активирует канал E1. Это практический метод устранения неполадок, когда документация неполна.
Кабели BNC для несимметричного E1 на 75 Ом
Другим распространённым методом проводки E1 является несимметричное коаксиальное соединение на 75 Ом. Этот метод использует разъёмы BNC и коаксиальные кабели. Устройство E1 обычно имеет два порта BNC: один для приёма и один для передачи.
Принцип проводки остаётся тем же. Порт приёма одного устройства должен подключаться к порту передачи противоположного устройства, а порт передачи — к порту приёма противоположного устройства. Другими словами, направление сигнала должно быть перекрёстным между обоими концами.
Для коаксиальной проводки BNC центральный проводник несёт сигнал, а экранирующий слой используется для заземления. Из-за этой структуры как заземление оборудования, так и качество кабеля могут влиять на стабильность канала. Плохое заземление, ослабленные разъёмы BNC, повреждённый коаксиальный кабель или неправильное направление TX/RX могут вызвать сбой канала, прерывистые сигналы тревоги или нестабильные голосовые каналы.
Использование преобразования с 75 Ом на 120 Ом

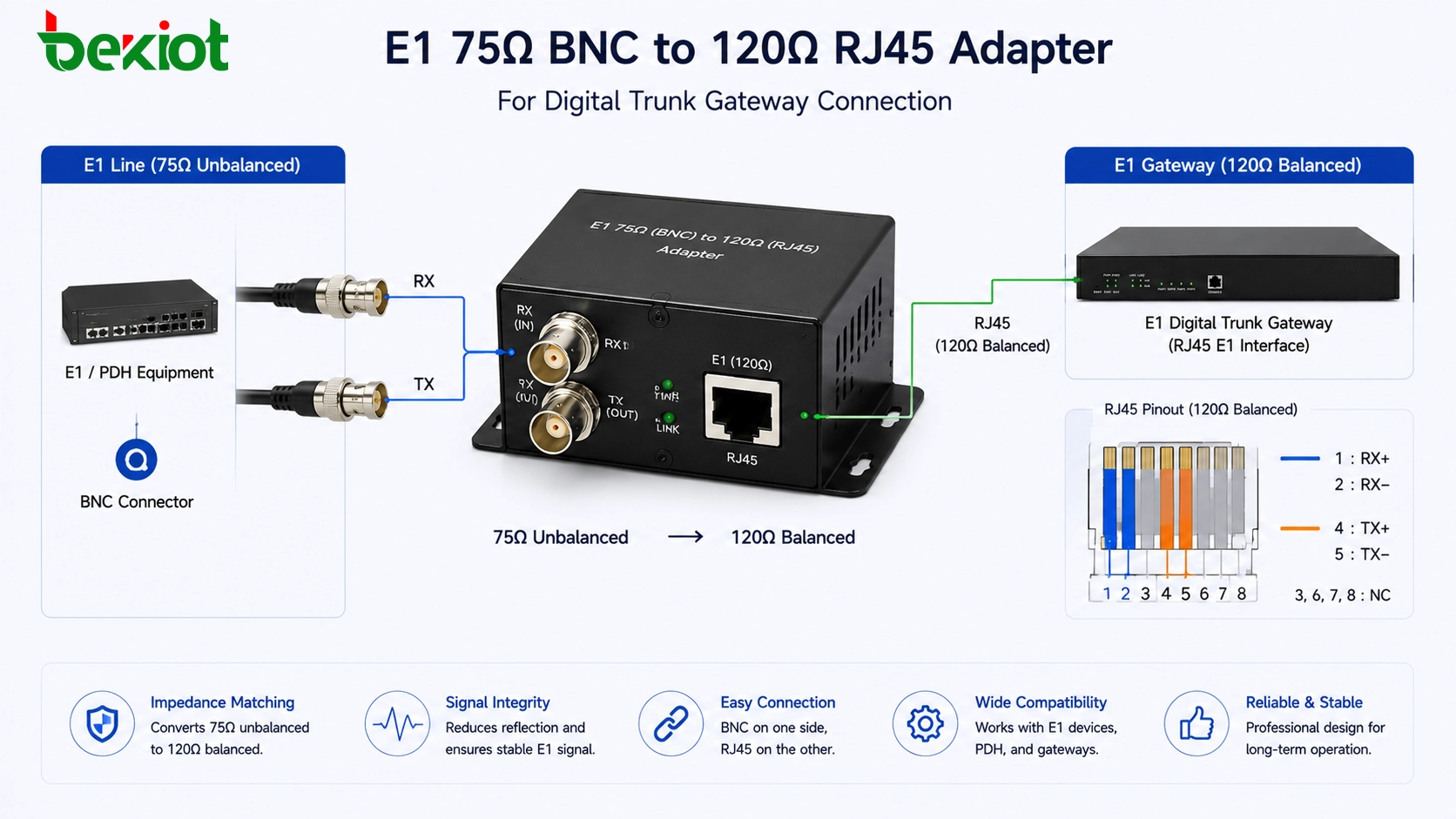

В реальных проектах часто встречаются несоответствия интерфейсов E1. Например, оператор может предоставить линию E1 BNC на 75 Ом, а шлюз E1 или плата магистрали PBX могут использовать интерфейс RJ45 на 120 Ом. Это не означает, что устройства нельзя подключить, но требуется решение по преобразованию импеданса.
Адаптер с 75 Ом на 120 Ом или переходной кабель может использоваться для соединения двух типов физического интерфейса. Одна сторона подключается к коаксиальной линии BNC на 75 Ом, а другая — к интерфейсу RJ45 на витой паре на 120 Ом. Отношение TX/RX должно по-прежнему следовать тому же правилу: передача соединяется с приёмом, а приём — с передачей.
Этот тип адаптера особенно полезен при миграции магистралей PSTN, замене PBX, развёртывании шлюзов цифровых магистралей и изменениях передачи от оператора. Он позволяет проектной группе сохранить существующую линию E1, подключаясь к оборудованию с другим физическим интерфейсом.
Проверка расстояния и состояния канала
Расстояние кабеля — ещё один фактор, который следует проверять при развёртывании E1. В практических руководствах по проводке соединения E1 как на 75 Ом, так и на 120 Ом обычно проектируются в пределах 500 метров. Большинство перемычек между шлюзом и оборудованием намного короче, но расстояние всё равно следует учитывать, когда кабели E1 проходят через аппаратные, распределительные стойки или трассы кабелей здания.
После завершения проводки технические специалисты должны проверить индикатор канала E1 на шлюзе или плате магистрали. Многие устройства используют сигнальную лампу для отображения состояния подключения уровня E1. В распространённых конструкциях отключение красного сигнала тревоги может указывать на то, что уровень канала стал нормальным. Некоторые устройства также могут показывать зелёный свет при установлении канала E1.
Поскольку поведение индикаторов может различаться у разных производителей, инженеры должны обращаться к руководству по устройству. Однако общая логика устранения неполадок одинакова: если канал E1 не поднимается, проверьте тип интерфейса, согласование импеданса, перекрёст TX/RX, целостность кабеля, качество разъёмов, заземление, состояние стороны оператора, а также настройку кадрирования или сигнализации.
Частые проблемы при проводке на месте
| Проблема | Возможная причина | Рекомендуемая проверка |
|---|---|---|
| Канал E1 не устанавливается | TX и RX не перекрёстно соединены правильно | Поменяйте местами пары передачи и приёма или протестируйте альтернативный кабель |
| Несоответствие интерфейса | Одна сторона — BNC на 75 Ом, другая — RJ45 на 120 Ом | Используйте адаптер с 75 Ом на 120 Ом или переходной кабель |
| Прерывистый сигнал тревоги | Ослабленный разъём, плохое качество кабеля или проблема с заземлением | Проверьте крепление BNC, обжим RJ45, экранирование и заземление |
| Нет голосовой службы после подъёма канала | Физический уровень нормален, но неверна конфигурация сигнализации или магистрали | Проверьте сигнализацию PRI, источник тактовой частоты, нумерацию, маршрутизацию и настройки PBX |
| Нестабильность, связанная с расстоянием | Трасса кабеля слишком длинная или имеет плохое качество передачи | Держите кабели E1 в пределах допустимого расстояния и избегайте плохих промежуточных соединений |
Практический процесс развёртывания
Подтверждение передачи оператора
Перед изготовлением кабелей подтвердите, что предоставляет оператор или вышестоящее устройство. Команда проекта должна проверить, является ли передача RJ45 на 120 Ом, BNC на 75 Ом или другой формой, передаваемой через распределительную стойку. Этот шаг позволит избежать ненужных изменений проводки в дальнейшем.
Определение интерфейса шлюза
Проверьте тип интерфейса шлюза E1 или платы магистрали PBX. Если шлюз использует RJ45, а оператор предоставляет BNC, заранее подготовьте соответствующий адаптер. Если обе стороны используют RJ45, подтвердите определение контактов. Если обе стороны используют BNC, подтвердите, какой разъём является TX, а какой — RX.
Построение кабеля с учётом направления сигнала
Не подключайте E1 только по форме разъёма. Всегда подтверждайте направление передачи и приёма. Для проводки RJ45 на 120 Ом обратите внимание на контакты 1, 2, 4 и 5. Для проводки BNC на 75 Ом подключите порт приёма к противоположному порту передачи, а порт передачи — к противоположному порту приёма.
Проверка канала перед тестированием плана набора
Уровень канала E1 должен быть нормальным до начала правил магистрали SIP, маршрутизации номеров, входящей маршрутизации, исходящей маршрутизации или тестирования вызовов. Если физический уровень E1 нестабилен, проверка вышестоящей конфигурации будет затруднена.
Запись окончательного стандарта проводки
После ввода проекта в эксплуатацию промаркируйте кабели и задокументируйте окончательный метод проводки. Это должно включать тип интерфейса, последовательность контактов, направление TX/RX, использование адаптера, местоположение передачи оператора и номер порта шлюза. Хорошая документация снижает риск будущего обслуживания.
Ценность решения в современных голосовых сетях
Хотя магистрали SIP сегодня широко используются, доступ к цифровым магистралям E1 по-прежнему важен во многих голосовых проектах. Некоторые организации по-прежнему используют линии E1 операторов, устаревшие системы PBX или ресурсы цифровых магистралей из-за надёжности, непрерывности нумерации или существующих телекоммуникационных контрактов. Шлюз магистрали E1 позволяет интегрировать эти ресурсы в более новые системы связи на основе IP.
С помощью шлюза E1 устаревшие линии магистралей PSTN могут быть подключены к IPPBX, системе унифицированных коммуникаций, платформе контакт-центра, диспетчерской платформе или системе записи голоса. Это помогает защитить существующие инвестиции в телекоммуникации, одновременно обеспечивая маршрутизацию на основе SIP, централизованное управление и гибкое расширение системы.
Для системных интеграторов правильная проводка E1 — это не просто маленький шаг установки. Она определяет, сможет ли уровень цифровой магистрали установить стабильное соединение. Как только физический уровень будет правильным, последующие работы, такие как выбор тактовой частоты, настройка сигнализации, планирование номеров, управление маршрутами и тестирование вызовов, могут выполняться более гладко.
Итоговый вывод
Проводка шлюза цифровой магистрали E1 в основном зависит от двух типов физического интерфейса: симметричный RJ45 на 120 Ом и несимметричный BNC на 75 Ом. Типичная телефонная магистраль E1 может передавать 30 голосовых каналов, что делает её подходящей для крупных проектов, требующих централизованного доступа к PSTN и унифицированных номерных ресурсов.
Для проводки RJ45 на 120 Ом обычно используются контакты 1, 2, 4 и 5, при этом контакты 1 и 2 используются для приёма, а 4 и 5 — для передачи. Для проводки BNC на 75 Ом один разъём используется для приёма, другой — для передачи. В обоих случаях ключевое правило: локальная сторона приёма должна подключаться к удалённой стороне передачи, а локальная сторона передачи — к удалённой стороне приёма.
Когда необходимо соединить интерфейсы 75 Ом и 120 Ом, следует использовать адаптер или переходной кабель. Расстояние кабеля обычно должно оставаться в пределах 500 метров, а индикаторы канала должны быть проверены перед настройкой голоса на вышестоящем уровне. Стабильное соединение E1 обеспечивает основу для надёжной интеграции голоса PSTN-IP.
Часто задаваемые вопросы
Является ли порт RJ45 E1 тем же самым, что и порт Ethernet?
Нет. Разъём может выглядеть похоже, но интерфейс RJ45 E1 не является сетевым портом Ethernet. Он использует определённые контакты для пар передачи и приёма и передаёт цифровые сигналы магистрали вместо данных Ethernet.
Можно ли напрямую подключить линию E1 на 75 Ом к порту E1 на 120 Ом?
Не следует подключать напрямую без надлежащего преобразования. Для согласования физического интерфейса и требований к импедансу следует использовать адаптер с 75 Ом на 120 Ом или переходной кабель.
Что следует проверить, если сигнальная лампа E1 продолжает гореть?
Проверьте, правильно ли перекрёстно соединены TX и RX, соответствует ли тип интерфейса, правильно ли обжат или закреплён разъём, активна ли линия оператора и правильно ли настроен порт шлюза.
Определяет ли проводка E1 телефонные номера?
Нет. Проводка только устанавливает физическое магистральное соединение. Телефонные номера, входящая маршрутизация, исходящая маршрутизация, тип сигнализации и правила вызовов настраиваются отдельно в шлюзе, PBX или системе IPPBX.
Почему документация важна после ввода E1 в эксплуатацию?
Проводка E1 может включать специальные кабели, адаптеры, распределительные стойки и точки передачи оператора. Чёткая документация помогает будущим инженерам быстрее устранять неполадки и предотвращает случайные изменения направления TX/RX или согласования интерфейса.
