Напряжение вызывного сигнала — один из самых базовых, но часто упускаемых из виду сигналов в аналоговой телефонной связи. Прежде чем пользователь ответит на вызов, телефонная линия должна обеспечить вызывной сигнал достаточной силы, чтобы запустить цепь звонка подключенного телефона, звонка, аналогового конечного устройства или сигнального прибора. Если напряжение вызывного сигнала слишком слабое, нестабильное, имеет неправильную периодичность или перегружено слишком большим количеством устройств, телефон может не зазвонить, даже если сам маршрут вызова корректен.
В современных проектах связи напряжение вызывного сигнала по-прежнему важно, поскольку многие системы продолжают использовать аналоговые интерфейсы. Порты FXS УАТС, аналоговые телефонные адаптеры, лифтовые телефоны экстренной связи, промышленные телефоны, дверные переговорные устройства, аналоговые шлюзы, телефоны горячей линии и унаследованные добавочные линии — все они могут зависеть от правильного вызывного сигнала. Понимание принципа его работы, преимуществ развертывания и методов обслуживания помогает инженерам избегать пропущенных вызовов, ложных заключений о неисправности, плохой совместимости с конечным оборудованием и неоправданной замены устройств.
Значение напряжения вызывного сигнала в аналоговой телефонии
Электрический сигнал для оповещения конечного устройства
Напряжение вызывного сигнала — это электрический сигнал, подаваемый на аналоговую телефонную линию, чтобы заставить подключенное устройство звонить при поступлении входящего вызова. В традиционной аналоговой линии телефон обычно находится в состоянии «трубка положена», ожидая вызовов. Когда АТС, УАТС, шлюз или интерфейс FXS должен оповестить конечное устройство, он подает на линию вызывной сигнал. Конечное устройство обнаруживает этот сигнал и активирует свой звонок, зуммер, динамик, лампу или электронную схему мелодии звонка.
Этот сигнал отличается от слышимого вызывающим абонентом тона «контроль посылки вызова». Контроль посылки вызова — это звук, отправляемый звонящей стороне, чтобы указать, что вызываемая сторона оповещается. Напряжение вызывного сигнала — это фактический электрический сигнал, посылаемый на линию вызываемого абонента, чтобы заставить местное устройство звонить. Путаница между этими двумя понятиями может привести к ошибкам при поиске неисправностей. Вызывающий абонент может слышать контроль посылки вызова, но конечное устройство может не звонить, если местное напряжение вызывного сигнала или нагрузка звонка аномальны.
Связь с интерфейсами FXS
В системах на стороне клиента напряжение вызывного сигнала обычно генерируется интерфейсом FXS. FXS означает Foreign Exchange Station (станция с интерфейсом для подключения абонентского устройства) — это порт, который обеспечивает питание, сигнал ответа станции, ток шлейфа и вызывной сигнал для аналогового телефона. Плата аналоговой добавочной линии УАТС, VoIP ATA, аналоговый шлюз, интерфейс лифтового телефона или имитатор телефонной линии могут содержать порт FXS.
Порт FXS ведет себя как маленькая местная телефонная станция для подключенного конечного устройства. При поступлении вызова схема FXS генерирует напряжение вызывного сигнала в соответствии со своей конструкцией и конфигурацией. Если конечное устройство снимает трубку, порт обнаруживает изменение тока шлейфа и прекращает подачу вызывного сигнала. Эта взаимосвязь является центральной в работе аналогового телефона.
Напряжение вызывного сигнала и периодичность звонка
Напряжение вызывного сигнала подается не непрерывно. Обычно оно посылается с каденцией звонка: повторяющимся шаблоном интервалов включения и выключения сигнала. Например, телефон может звонить короткий период, затем пауза, и снова звонить. В разных странах, системах УАТС, шлюзах и типах специальных служб могут использоваться разные шаблоны каденции.
Каденция звонка влияет на восприятие пользователя и поведение конечного устройства. Некоторые устройства распознают отличительные шаблоны звонка. В некоторых гостиничных, офисных или учрежденческих УАТС различные каденции используются для различия внутренних, внешних, групповых или приоритетных вызовов. При обслуживании инженеры должны проверять не только уровень напряжения, но и временные параметры каденции.
Принцип работы и путь сигнала
Поступление вызова и генерация вызывного сигнала
Процесс начинается, когда система определяет, что аналоговую добавочную линию следует оповестить. Вызов может поступить от другой добавочной линии, транка SIP, линии ТфОП, дверного переговорного устройства, маршрута экстренного вызова или внутреннего правила диспетчеризации. Система коммутации выбирает целевой аналоговый порт и дает команду схеме FXS сгенерировать напряжение вызывного сигнала.
Генератор вызова посылает в линию переменный вызывной сигнал. Подключенное конечное устройство обнаруживает сигнал через свою схему звонка. Если пользователь отвечает, снимая трубку или иным образом изменяя состояние линии на «ответ», состояние шлейфа меняется. Порт FXS обнаруживает это состояние ответа, прекращает подачу вызывного сигнала и устанавливает разговорный тракт.
Нагрузка линии и реакция звонка
Вызывной сигнал должен обеспечивать достаточно энергии для работы нагрузки звонка. Старые электромеханические звонки могут требовать больший ток вызова, чем современные электронные зуммеры. Если несколько аналоговых устройств подключены параллельно к одной линии, общая нагрузка возрастает. Когда нагрузка превышает возможности порта FXS, часть или все устройства могут перестать звонить.
Вот почему REN (Ringer Equivalence Number — эквивалентное число звонков) важен при развертывании аналоговых линий. REN представляет приблизительную нагрузку звонка, создаваемую телефоном или зуммером. Суммарный REN, подключенный к линии, должен оставаться в пределах возможностей линии или порта. Если общая нагрузка слишком велика, напряжение вызывного сигнала может упасть, ток вызова может быть недостаточным, или порт может перейти в защитный режим.
Взаимодействие с длиной кабеля
Длина кабеля влияет на качество вызывного сигнала. Длинные кабели добавляют сопротивление, емкость и возможные пути утечки. При аккуратном и правильно смонтированном кабеле аналоговый вызов может проходить на разумное расстояние. На старом, влажном, поврежденном, плохо оконеченном кабеле или кабеле с высокой емкостью вызывной сигнал может ослабнуть или исказиться.
Проблемы с кабелем не всегда одинаково влияют на речь и вызов. Линия может поддерживать разговор после ответа пользователя, но ненадежно звонить. Это происходит потому, что для вызова требуется сигнал более высокого напряжения и достаточный ток для срабатывания звонка. Поэтому при обслуживании следует проверять как качество передачи речи, так и работу вызова.
Условие прекращения после ответа
Когда вызываемое конечное устройство отвечает, линия переходит из состояния «трубка положена» в состояние «трубка снята». Схема FXS обнаруживает ток шлейфа и прекращает подачу вызывного сигнала. Это предотвращает продолжение высоковольтного вызова, пока пользователь разговаривает. Если обнаружение ответа происходит некорректно, вызывной сигнал может неожиданно продолжаться, прекратиться слишком рано или не переключиться в разговорный режим.
Проблемы при таком переходе могут быть вызваны импедансом конечного устройства, неисправностями проводки, неправильным типом интерфейса, несовместимым оконечным оборудованием или аппаратным сбоем FXS. Поиск неисправностей должен охватывать весь путь от генерации вызова до обнаружения ответа.
Преимущества развертывания
Поддержка унаследованных аналоговых конечных устройств
Первое преимущество напряжения вызывного сигнала — совместимость с аналоговыми конечными устройствами. На многих объектах до сих пор используются аналоговые телефоны, телефоны экстренной связи, лифтовые телефоны, телефоны горячей линии, промышленные телефоны, настенные телефоны, дверные телефоны и простые служебные телефоны. Этим конечным устройствам может не требоваться IP-регистрация, локальные адаптеры питания или сложная настройка программного обеспечения.
В проектах, где требуется сохранить существующие устройства, поддержка аналогового вызывного сигнала может снизить затраты на замену. Вместо смены каждого конечного устройства на IP-терминал система может использовать аналоговые платы УАТС, шлюзы FXS или ATA, чтобы продолжать обслуживать аналоговые линии. Это особенно полезно в зданиях с существующей медной проводкой.
Простота работы с конечным устройством
Аналоговые конечные устройства зачастую просты в использовании. Телефон звонит, пользователь отвечает, начинается разговор. Эта простота ценна в общественных местах, аппаратных залах, лифтах, на промышленных объектах, постах охраны, пунктах пропуска и в местах экстренной связи. Пользователям не нужно понимать состояние входа в систему, регистрацию в сети или программные меню.
Напряжение вызывного сигнала обеспечивает это привычное взаимодействие. Устройство подает четкий местный сигнал тревоги при поступлении вызова. В условиях, где пользователи могут быть неподготовленными, испытывать стресс или работать в перчатках, простой звонок и снятие трубки по-прежнему практичны.
Полезность для экстренных и служебных пунктов
Многие пункты экстренной и служебной связи полагаются на аналоговые интерфейсы, поскольку они стабильны, просты и легко контролируются. Лифтовые телефоны экстренной связи, придорожные телефоны, пункты помощи, дверные переговорные устройства и служебные телефоны объектов могут использовать напряжение вызывного сигнала для оповещения локальных или удаленных конечных устройств при входящих вызовах.
В таких случаях вызов должен быть надежным. Пропущенный звонок может означать пропущенный вызов о помощи. Ценность развертывания заключается не только в технической совместимости, но и в эксплуатационной доступности. Правильно спроектированная цепь вызова гарантирует, что конечное устройство подаст четкий сигнал, когда система вызывает его.
Совместимость с миграцией УАТС и шлюзов
Напряжение вызывного сигнала важно при переходе от традиционной телефонии к VoIP или унифицированным коммуникациям. Организации могут развертывать IP-УАТС, сохраняя аналоговые телефоны через шлюзы. Шлюз должен генерировать подходящее напряжение вызывного сигнала для подключенных аналоговых терминалов.
Это позволяет проводить поэтапную миграцию. Существующие аналоговые добавочные линии могут продолжать работать, пока добавляются новые SIP-телефоны или IP-терминалы. Для гостиниц, больниц, заводов, кампусов, офисов, складов и общественных учреждений это уменьшает перебои и распределяет инвестиции во времени.
Обеспечение местного звукового подтверждения
Звонящий аналоговый телефон дает немедленное местное подтверждение того, что вызов достигает физического конечного устройства. Во многих полевых условиях это полезно. Комната охраны, техническая зона, машинное отделение лифта, столовая склада или ремонтная станция могут нуждаться в хорошо слышимом звонке, а не только в программном уведомлении.
Местный звуковой сигнал также полезен, когда пользователи не смотрят на экраны. Звонящий телефон может привлечь внимание, даже если сотрудник отошел от консоли. Это делает напряжение вызывного сигнала частью повседневной оперативной осведомленности.
Ключевые технические характеристики
Уровень напряжения
Напряжение вызывного сигнала обычно является относительно высоковольтным сигналом переменного тока по сравнению с обычными низковольтными сигналами управления. Точное значение зависит от страны, АТС, УАТС, шлюза, линейной платы, нагрузки и стандарта проектирования. Инженеры не должны предполагать, что все системы используют одно и то же напряжение вызова.
С точки зрения обслуживания, напряжение следует измерять в реалистичных условиях. Измерение на ненагруженном порту может показать более высокое значение, чем при измерении того же порта с подключенными телефонами. Если подключенная нагрузка велика, напряжение во время вызова может падать. Как поведение без нагрузки, так и под нагрузкой может быть полезным для диагностики.
Частота и форма сигнала
Вызывные сигналы обычно представляют собой низкочастотные сигналы переменного тока. Частота и форма сигнала могут различаться в зависимости от телефонной администрации, оборудования УАТС, шлюзов и аналоговых адаптеров. Старые электромеханические звонки могут быть более чувствительны к частоте и форме сигнала, чем современные электронные зуммеры.
Устройство может не звонить, если напряжение присутствует, но форма сигнала, частота или доступный ток не подходят. Это часто случается при подключении старых аналоговых телефонов или механических звонков к некоторым VoIP ATA или маломощным аналоговым портам. При обслуживании не следует ограничиваться лишь показаниями напряжения.
Нагрузка звонка и емкость REN
Нагрузка звонка определяет, сколько устройств можно подключить к одному источнику вызывного сигнала. REN обычно используется для оценки этой нагрузки. Если к линии параллельно подключено несколько телефонов, их суммарный REN может превысить возможности порта FXS. В этом случае звонок может стать слабым, прерывистым или полностью исчезнуть.
Емкость REN особенно важна в проектах модернизации. Унаследованный шлейф проводки может иметь несколько телефонов, звонков, факсимильных аппаратов, модемов, номеронабирателей сигнализации или скрытых добавочных устройств. Прежде чем заменить поставщика линии или УАТС, следует проверить общую нагрузку звонков.
Управление каденцией звонка
Каденция звонка управляет шаблоном вызова. Система может обеспечивать различную каденцию для внутренних, внешних, приоритетных или специальных служебных вызовов. Некоторые аналоговые конечные устройства могут по-разному реагировать в зависимости от каденции. Некоторые пользователи также полагаются на каденцию, чтобы определить тип вызова.
При установке новой УАТС, ATA или шлюза следует проверять каденцию звонка. Если пользователи сообщают, что «телефон звонит иначе» или «звонок звонит недостаточно долго», проблема может быть в настройке каденции, а не в отсутствии напряжения.
Изоляция и безопасность конструкции
Поскольку напряжение вызывного сигнала может быть намного выше обычных низковольтных сигнальных уровней, необходимы надлежащая изоляция и безопасная конструкция. Оборудование FXS, линейные платы, шлюзы и испытательные инструменты должны быть спроектированы для условий телефонного вызова. Техники должны использовать подходящие измерительные приборы и соблюдать безопасные процедуры.
К напряжению вызывного сигнала нельзя относиться небрежно только потому, что оно является частью телефонной линии. При тестировании следует избегать замыкания линии, прикосновения к оголенным проводникам во время вызова или использования неподходящих инструментов. Безопасность — часть качества обслуживания.

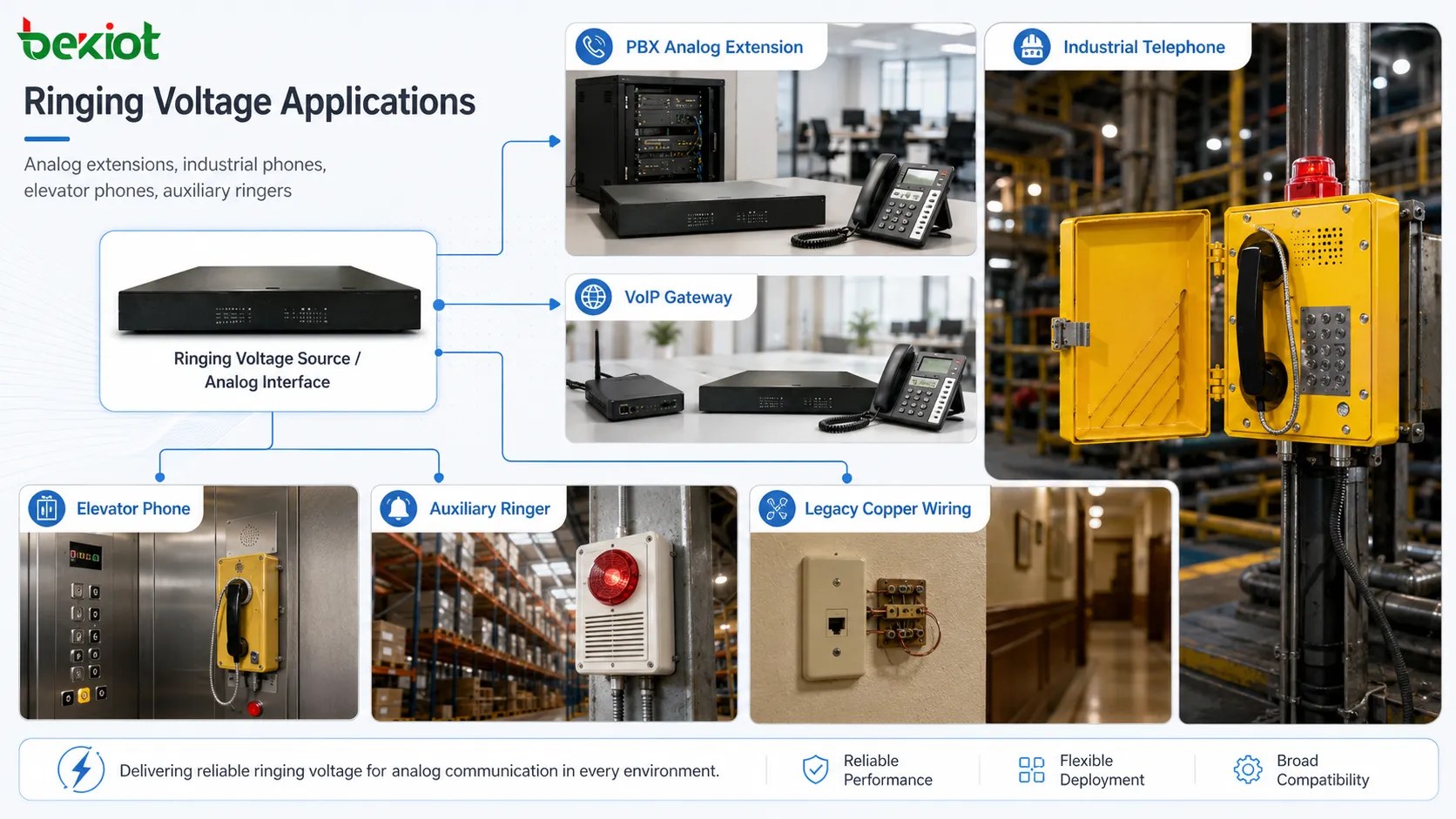

Сценарии применения
Аналоговые добавочные линии УАТС
Системы УАТС часто предоставляют порты аналоговых добавочных линий для обычных аналоговых телефонов, факсимильных аппаратов, лифтовых телефонов, устройств горячей линии или простых служебных терминалов. Напряжение вызывного сигнала позволяет УАТС оповещать эти конечные устройства при поступлении вызовов. В смешанных развертываниях аналоговые добавочные линии могут сосуществовать с SIP-телефонами и цифровыми терминалами.
Основным требованием является емкость порта. Каждый порт аналоговой добавочной линии должен поддерживать подключенную нагрузку звонка и предполагаемую длину кабеля. Если несколько устройств подключены параллельно к одному порту, инженеры должны проверить, способен ли порт надежно управлять всеми звонками.
VoIP ATA и аналоговые шлюзы
Аналоговые телефонные адаптеры и шлюзы преобразуют сигнализацию VoIP в поведение аналоговой линии. Они должны обеспечивать сигнал ответа станции, ток шлейфа, детектирование DTMF и напряжение вызывного сигнала для аналоговых конечных устройств. Качество вызывного сигнала часто является ключевым отличием надежного шлюза от слабого.
В проектах миграции VoIP пользователи могут жаловаться, что старые телефоны перестали звонить после перехода с традиционных линий ТфОП на ATA. Причиной может быть меньшая емкость REN, другая форма сигнала, более слабый ток вызова, длинные кабельные линии или несовместимые цепи звонка. Поэтому выбор шлюза должен включать оценку его способности обеспечить вызов.
Лифтовые и аварийные телефоны
Лифтовые телефоны экстренной связи и телефоны помощи могут использовать аналоговые интерфейсы. Хотя многие из этих устройств сами инициируют исходящие вызовы, некоторым системам также требуется обратный вызов на устройство для тестирования, обслуживания или двусторонней связи. Напряжение вызывного сигнала должно быть способно оповестить конечное устройство, если требуется входящий вызов.
Устройства экстренной связи следует тестировать регулярно. Недостаточно просто убедиться, что кнопка вызова может набирать номер наружу. Входящий вызов, поведение при ответе, аудиотракт, контроль линии и резервное питание также могут быть важны в зависимости от установки.
Промышленные и уличные аналоговые телефоны
На промышленных объектах могут использоваться аналоговые телефоны в цехах, подсобных помещениях, наружных дворах, туннелях, проходных, складах и аппаратных залах. Эти телефоны могут быть ударопрочными, влагозащищенными или рассчитанными на суровые условия, но они по-прежнему зависят от надлежащей аналоговой сигнализации по линии при подключении через порты FXS.
Длинные кабельные линии и наружные условия могут влиять на вызов. Попадание воды, коррозия, утечка изоляции, повреждение от перенапряжения, плохое заземление и старение кабеля могут снизить качество вызова. Обслуживание должно включать проверку как устройств, так и линии.
Унаследованные звонки и вспомогательные вызывные устройства
На некоторых объектах используются внешние звонки, громкие вызывные устройства, визуальные индикаторы вызова или вспомогательные сигнальные приборы. Они полезны в шумных цехах, на складах, в больших помещениях или там, где обычный телефонный звонок слишком тихий. Эти устройства добавляют нагрузку на цепь вызова.
Перед добавлением вспомогательных вызывных устройств инженеры должны проверить доступную емкость REN и напряжение в линии под нагрузкой. Если порт не может поддерживать добавленную нагрузку, может потребоваться усилитель вызова, отдельное устройство с релейным управлением или активный метод сигнализации.
Методы обслуживания
Проверка, доходит ли вызов до порта
Прежде чем измерять напряжение, подтвердите, что вызов действительно доходит до нужного аналогового порта. Телефон, который не звонит, может не работать из-за неправильной маршрутизации добавочной линии, отключенного порта, неверной группы вызова, расписания, правила переадресации, режима «не беспокоить» или конфигурации УАТС. Электрические измерения не следует начинать, пока маршрутизация вызова не проверена.
Используйте системные журналы, состояние вызова, индикаторы портов или заведомо исправный тестовый телефон для подтверждения пути вызова. Если порт никогда не получает команду вызова, проблема в управлении вызовами, а не в напряжении вызывного сигнала.
Безопасное измерение напряжения вызывного сигнала
Напряжение вызывного сигнала следует измерять подходящим измерительным прибором и с соблюдением безопасной процедуры. Поскольку сигнал переменный и может подаваться импульсами, технику следует использовать правильный режим измерения и понимать каденцию вызова. Измеритель, не приспособленный для телефонных вызовов, может показывать нестабильные или неверные значения.
Измерение следует проводить осторожно, избегая замыкания проводов tip и ring. По возможности сначала проверьте с заведомо исправным конечным устройством. При обслуживании действующих систем техники должны соблюдать правила безопасности на объекте и не подвергать пользователей или оборудование ненужному риску.
Измерение под нагрузкой
Измерение напряжения без нагрузки может вводить в заблуждение. Порт может показывать приемлемое напряжение без подключенного телефона, но отказывать при подключении нескольких звонков или длинной проводки. Тестирование под нагрузкой показывает, может ли порт обеспечить достаточное напряжение и ток в реальных условиях.
Практический метод — сначала проверить с одним заведомо исправным аналоговым телефоном, а затем добавить реальную проводку или остальные устройства. Если один телефон звонит, а полная линия — нет, проблема может быть в чрезмерной нагрузке, утечке в кабеле, скрытых устройствах или несовместимости конечных устройств.
Проверка общей нагрузки REN
Сложите значения REN устройств, подключенных к одной линии, где это возможно. Старые телефоны и звонки могут иметь более высокую нагрузку звонка, чем современные электронные телефоны. Некоторые скрытые устройства могут быть не очевидны, например факсимильные аппараты, модемы, панели сигнализации или внешние звонки, подключенные параллельно.
Если общая нагрузка слишком велика, уменьшите количество устройств, разделите линию, используйте более мощный источник FXS, добавьте подходящий усилитель вызова или замените устройства с высокой нагрузкой на устройства с меньшей нагрузкой. Простое повышение настроек без понимания нагрузки может перегрузить порт.
Осмотр кабеля и оконечных соединений
Неисправности кабеля — распространенная причина проблем с вызовом. Осмотрите разъемы, врезные блоки, соединительные коробки, винтовые клеммы, вводы наружного кабеля, следы влаги, коррозию, сростки кабелей и состояние изоляции. Линия может проходить базовые тесты непрерывности, но давать утечку при высоком напряжении вызова.
Длинный или некачественный кабель может снижать качество вызова. Если линия проходит через несколько старых соединений, ответвительных коробок или сырых участков, изолируйте секции и тестируйте их по отдельности. Метод поиска неисправностей «разделяй и тестируй» часто быстрее догадок.
Сравнение с заведомо исправным конечным устройством
Используйте заведомо исправный аналоговый телефон, чтобы отделить проблемы устройства от проблем линии. Если тестовый телефон правильно звонит на порту, то в исходном конечном устройстве может быть неисправный звонок, несовместимый импеданс, отключенный звонок, сломанный колокольчик, поврежденный конденсатор или неверная проводка. Если тестовый телефон тоже не звонит, сосредоточьтесь на порту, кабеле или конфигурации системы.
Тестирование с заведомо исправным устройством просто и эффективно. Оно предотвращает неоправданную замену плат УАТС или шлюзов, когда реальная проблема в одном телефоне, и предотвращает замену конечного устройства, когда проблема в линии.
Типичные симптомы неисправностей
Телефон не звонит, но может совершать исходящие вызовы
Этот симптом обычно означает, что разговорный тракт или ток шлейфа, возможно, работают, но с трактом вызова есть проблема. Возможные причины: слабое напряжение вызывного сигнала, чрезмерная нагрузка REN, неправильная каденция, неисправная цепь звонка, отключенная громкость звонка, утечка в кабеле или несовместимый порт FXS.
При устранении неполадок следует проверить маршрутизацию вызова, напряжение вызывного сигнала, поведение под нагрузкой, настройку звонка конечного устройства, нагрузку REN и состояние кабеля. Не следует предполагать, что телефон исправен только потому, что он может набирать номер.
Некоторые телефоны звонят, а другие нет
Если несколько телефонов используют одну аналоговую линию, и звонят лишь некоторые, проблема может быть в чувствительности звонков, нагрузке REN, качестве ответвления проводки или совместимости устройств. Современный электронный телефон может звонить от слабого сигнала, а старый механический звонок — нет.
Протестируйте каждый телефон по отдельности на одном и том же заведомо исправном порту. Затем протестируйте их вместе. Это помогает определить, связана ли проблема с одним конечным устройством или с общей нагрузкой.
Звонок прекращается после добавления новых устройств
Обычно это указывает на перегрузку. Порт FXS больше не может обеспечить достаточный ток вызова для общей подключенной нагрузки. Некоторые порты могут снижать выходную мощность или отключать защиту вызова при перегрузке. Результат — отсутствие звонка или слабый прерывистый звонок.
Решение состоит в уменьшении нагрузки, распределении устройств по разным портам, использовании оборудования с меньшим REN или добавлении подходящего внешнего решения для вызова. Бездумное добавление новых звонков на ту же линию часто усугубляет проблему.
Прерывистый звонок
Прерывистый звонок может быть вызван плохими контактами, влажностью, перемещением кабеля, неисправностью генератора вызова, нестабильным питанием, настройками программного обеспечения или пограничной нагрузкой. Также возможно, что линия работает в сухих условиях, но отказывает во время дождя или повышенной влажности.
Обслуживание должно включать осмотр окружающей среды. Наружные соединительные коробки, сырые кабельные каналы, проводка в подвалах и корродированные клеммы — частые источники прерывистых неисправностей вызова.
Ложный или аномальный звонок
Ложный звонок может возникать, когда помехи, наведенное напряжение, неисправное оборудование или неправильная проводка создают сигнал, который конечное устройство воспринимает как вызывной. Аномальный звонок также может быть вызван неверной каденцией, неправильным подключением интерфейса или совместным использованием несовместимого оборудования.
Проверьте заземление, трассировку кабеля, близлежащие силовые кабели, устройства защиты от перенапряжений, конфигурацию УАТС и совместимость конечных устройств. Ложный звонок бывает трудно диагностировать, если проблема возникает только при определенных электрических или внешних условиях.
Рекомендации по проектированию для надежного развертывания
Соответствие источника FXS нагрузке конечных устройств
Источник вызывного сигнала должен соответствовать количеству и типу подключенных конечных устройств. Одиночный маломощный ATA может подходить для одного современного аналогового телефона, но не для нескольких механических звонков или длинной абонентской проводки. Перед развертыванием проверьте емкость вызывного сигнала порта FXS и подключенную нагрузку REN.
Для более крупных аналоговых развертываний используйте оборудование, рассчитанное на ожидаемый масштаб. Может потребоваться несколько аналоговых портов, правильное распределение, активные вызывные устройства или выделенные усилители вызова. Надежное проектирование начинается с планирования емкости.
Избегайте лишних параллельных устройств
Параллельное подключение множества устройств к одной аналоговой линии может показаться удобным, но это увеличивает нагрузку и усложняет поиск неисправностей. Каждое дополнительное устройство может снизить качество вызова и создать точки отказа. Если требуется несколько точек оповещения, подумайте, не будут ли более уместны отдельные добавочные линии, громкоговорящая связь, релейные выходы или активные сигнальные устройства.
Параллельная проводка должна быть задокументирована. Скрытые ответвления — частая причина неожиданной нагрузки REN и перемежающихся проблем. Обслуживание становится проще, когда структура проводки известна.
Защита наружных и длинных кабельных линий
Наружные и длинные аналоговые линии должны иметь надлежащую защиту кабеля. Защита от перенапряжений, заземление, водонепроницаемые соединения, правильный тип кабеля, надежные оконечные заделки и физическая защита важны. На напряжение вызывного сигнала могут повлиять повреждения кабеля, вызванные влагой, молнией, грызунами, механическими воздействиями или коррозией.
Длинные линии следует тестировать после установки и периодически во время обслуживания. Если на объекте наблюдаются повторяющиеся сбои вызова после гроз, перебоев питания или сезонных изменений влажности, следует пересмотреть защиту кабеля и заземление.
Правильная настройка каденции и длительности вызова
Системы УАТС, ATA и шлюзы могут позволять настраивать каденцию, частоту вызова, тайм-аут вызова, поведение группы вызова и отличительные шаблоны звонка. Их следует конфигурировать в соответствии с конечным устройством и требованиями пользователя. Очень короткая длительность вызова может привести к пропущенным вызовам, даже если напряжение в норме.
Также следует проверять настройки группы вызова. В некоторых системах несколько добавочных линий звонят одновременно. Если тайм-аут группы слишком короткий, аналоговый телефон может перестать звонить до того, как пользователи успеют подойти. При развертывании следует учитывать время реакции человека, а не только электрическую сигнализацию.
Документирование результатов тестов и схем проводки
При вводе в эксплуатацию записывайте показания напряжения вызова, типы подключенных конечных устройств, оценку REN, маршруты кабелей, номера портов и параметры конфигурации. Эти записи ускоряют будущее обслуживание. Без исходных данных технические специалисты не могут легко определить, является ли последующее показание аномальным.
Документация особенно полезна в гостиницах, больницах, промышленных зданиях, кампусах и старых строениях, где аналоговая проводка могла многократно модифицироваться. Хорошие записи сокращают повторные работы по поиску неисправностей.
Меры безопасности и предосторожности при обслуживании
Относитесь к напряжению вызывного сигнала как к высоковольтному сигналу
Хотя телефонные цепи часто считаются маломощными системами, напряжение вызывного сигнала может быть достаточно высоким, чтобы требовать осторожности. Технические специалисты должны избегать прикосновения к оголенным проводникам во время вызова, избегать короткого замыкания линии и использовать изолированные инструменты и соответствующие измерительные приборы.
Обучение важно. Люди, привыкшие к низковольтным кабельным системам передачи данных, могут недооценивать напряжение аналогового телефонного вызова. Следует соблюдать процедуры безопасности во время тестирования, особенно в действующих системах или во влажной среде.
Отключайте чувствительное оборудование перед тестированием
Некоторые подключенные устройства могут быть чувствительны к методам тестирования или неожиданному напряжению. Перед подачей внешних генераторов вызова, усилителей или специальных тестовых сигналов убедитесь, что все подключенное оборудование может выдержать испытание. Отключайте ненужные устройства при локализации неисправностей.
Тестирование должно быть контролируемым. Подача напряжения вызывного сигнала на неопознанную проводку наугад может повредить оборудование или создать угрозу безопасности. Проводка должна быть идентифицирована до подачи любого внешнего сигнала.
Используйте надлежащую защиту от перенапряжений
Аналоговые линии, проложенные вне помещений, между зданиями, через промышленные зоны или вблизи силового оборудования, должны быть защищены от перенапряжений. Молния, коммутационные процессы и разность потенциалов заземления могут повредить порты FXS и конечные устройства. Защита от перенапряжений должна быть установлена правильно, чтобы быть эффективной.
Защита не должна создавать чрезмерных утечек или емкости, влияющих на вызов. Некачественные или вышедшие из строя устройства защиты могут сами стать частью проблемы. Защитные устройства следует осматривать при появлении сбоев вызова после электрических событий.
Проверяйте после ремонта
После замены телефона, кабеля, порта, шлюза или защитного устройства проверьте полное поведение. Телефон должен звонить, прекращать звонок после ответа, обеспечивать чистый звук, правильно освобождать линию после отбоя и снова звонить при следующем вызове. Если на линии несколько устройств, проверьте их все.
Ремонт не завершен, пока рабочий процесс вызова не функционирует в реальных условиях. Одно лишь показание напряжения не гарантирует, что пользователи смогут надежно принимать вызовы.
Как оценить проект с напряжением вызывного сигнала
Совместимость с конечными устройствами
Проект должен поддерживать реальные конечные устройства, подключенные к системе. Современные аналоговые телефоны, старые механические звонки, телефоны экстренной связи, факсимильные аппараты и вспомогательные вызывные устройства могут иметь разные требования к вызову. Совместимость следует тестировать до широкомасштабного развертывания.
Нагрузочная способность
Источник вызывного сигнала должен иметь достаточную мощность для общей подключенной нагрузки. Следует учитывать значения REN, длину кабеля, вспомогательные звонки и скрытые параллельные устройства. Проект, работающий только с одним тестовым телефоном, может отказать после подключения реальных устройств.
Надежность в реальных условиях проводки
Тестирование должно использовать фактическую проводку на объекте, а не только короткие лабораторные кабели. Длинные трассы, старые клеммы, наружные участки и ответвительная проводка могут влиять на вызов. Испытания на реальной проводке выявляют проблемы, которые лабораторные тесты могут пропустить.
Ремонтопригодность
Хороший проект должен легко поддаваться поиску неисправностей. Порты, кабели, соединения и конечные устройства должны быть промаркированы. Схемы соединений должны быть доступны. Точки тестирования должны быть легкодоступны. Обслуживающий персонал должен знать нормальные показания и ожидаемое поведение.
Безопасность и защита
Система должна включать надлежащую изоляцию, заземление, защиту от перенапряжений и безопасные процедуры тестирования. Напряжение вызывного сигнала является частью сигнализации связи, но требует к себе уважения как к электрической величине. Надежный проект сочетает в себе и производительность, и безопасность.
Заключительные замечания
Напряжение вызывного сигнала — это сигнал, который заставляет аналоговые телефоны и связанные с ними конечные устройства звонить при входящих вызовах. Он генерируется интерфейсом FXS, платой УАТС, ATA, шлюзом или генератором вызова, затем передается по линии к схеме звонка конечного устройства. Когда пользователь отвечает, система обнаруживает состояние «трубка снята» и прекращает вызывной сигнал.
Его преимущества при развертывании включают поддержку унаследованных аналоговых конечных устройств, простоту эксплуатации для пользователя, совместимость с экстренными и служебными телефонами, более плавную миграцию с УАТС на VoIP и местное звуковое оповещение. Эти преимущества объясняют, почему напряжение вызывного сигнала остается актуальным даже в среде IP-коммуникаций.
Надежное развертывание требует внимания к уровню напряжения, форме сигнала, каденции, нагрузке REN, длине кабеля, совместимости конечных устройств, защите от перенапряжений и безопасности. Обслуживание должно включать проверку маршрутизации вызовов, безопасное измерение напряжения, тестирование под нагрузкой, проверку REN, осмотр кабелей, сравнение с заведомо исправным устройством и полную проверку рабочего процесса после ремонта.
Лучший проект напряжения вызывного сигнала — это не только достижение достаточно высокого напряжения. Это обеспечение того, чтобы нужное конечное устройство четко звонило в нужное время при реальных условиях проводки и нагрузки на объекте. Когда это достигнуто, аналоговые добавочные линии остаются надежными частями современных систем связи.
Часто задаваемые вопросы
Что такое напряжение вызывного сигнала?
Напряжение вызывного сигнала — это электрический сигнал, подаваемый на аналоговую телефонную линию, чтобы заставить подключенный телефон, звонок или конечное устройство звонить при поступлении входящего вызова.
Почему телефон может звонить, но не принимать входящие вызовы (не звонить при входящем)?
Исходящие вызовы могут работать, потому что разговорный тракт и шлейф исправны, в то время как цепь вызова может иметь проблемы. Причинами могут быть слабое напряжение вызывного сигнала, чрезмерная нагрузка REN, утечка в кабеле, неправильная каденция или неисправный звонок.
Что означает REN?
REN означает Ringer Equivalence Number (эквивалентное число звонков). Оно представляет приблизительную нагрузку звонка телефона или вызывного устройства. Если суммарный REN на линии превышает емкость порта, вызов может не работать.
Следует ли измерять напряжение вызывного сигнала без подключенного телефона?
Измерение без нагрузки может быть полезным, но его недостаточно. Порт может показывать напряжение без нагрузки, но отказывать при подключении реальных устройств. Тестирование под нагрузкой важно для настоящего поиска неисправностей.
Опасно ли напряжение вызывного сигнала?
Оно может быть достаточно высоким, чтобы требовать осторожности. Технические специалисты должны использовать подходящие тестовые инструменты, избегать прикосновения к оголенным проводникам во время вызова и соблюдать безопасные процедуры при измерении или ремонте аналоговых телефонных линий.
