В современной AV-интеграции выбор видеоинтерфейса напрямую влияет на качество сигнала, расстояние передачи, стабильность системы, стоимость установки и долгосрочное обслуживание. HDMI и SDI являются распространенными интерфейсами видео высокой четкости, но они не предназначены для одного и того же типа применения. HDMI широко используется в бытовой электронике, офисных дисплеях, конференц-системах, компьютерах, проекторах и мультимедийных терминалах. SDI чаще используется в профессиональном видеопроизводстве, вещании, системах живых мероприятий, студийных рабочих процессах и передаче сигнала с камер на большие расстояния.

Для интеграторов важный вопрос не в том, какой интерфейс имеет лучшее качество изображения. Более правильный вопрос: какой интерфейс подходит для реальной проектной среды? Длина кабеля, тип устройства, стабильность разъема, требуемое разрешение, метод маршрутизации сигнала, будущее расширение и рабочий процесс обслуживания — все это должно быть учтено перед принятием проектного решения.

Сначала поймите среду применения

Самый надежный выбор интерфейса обычно исходит из сценария применения. В переговорных комнатах, учебных классах, лекционных залах, домашних кинотеатрах, небольших системах цифровой вывески и офисных пространствах для совместной работы HDMI часто является первым выбором, поскольку большинство устройств на стороне отображения уже имеют порты HDMI. Ноутбуки, настольные ПК, мультимедийные плееры, терминалы видеоконференций, мониторы, телевизоры и проекторы обычно можно подключать напрямую без сложного преобразования сигнала.

В вещательных студиях, комнатах прямой трансляции, командных центрах, профессиональных камерных системах и средах производства мероприятий SDI часто оказывается более практичным. Эти системы обычно требуют более длинных кабельных трасс, более надежных физических соединений, стабильной маршрутизации сигнала и совместимости с профессиональным коммутационным, записывающим, мониторинговым и распределительным оборудованием.

Проект также может включать оба типа интерфейсов. Например, камерная система может использовать SDI для захвата и передачи на большие расстояния, в то время как финальный дисплей или монитор предпросмотра может использовать HDMI. В этом случае для соединения двух экосистем сигналов могут использоваться преобразователи, видеопроцессоры, матричные коммутаторы, карты захвата или устройства AV-over-IP.

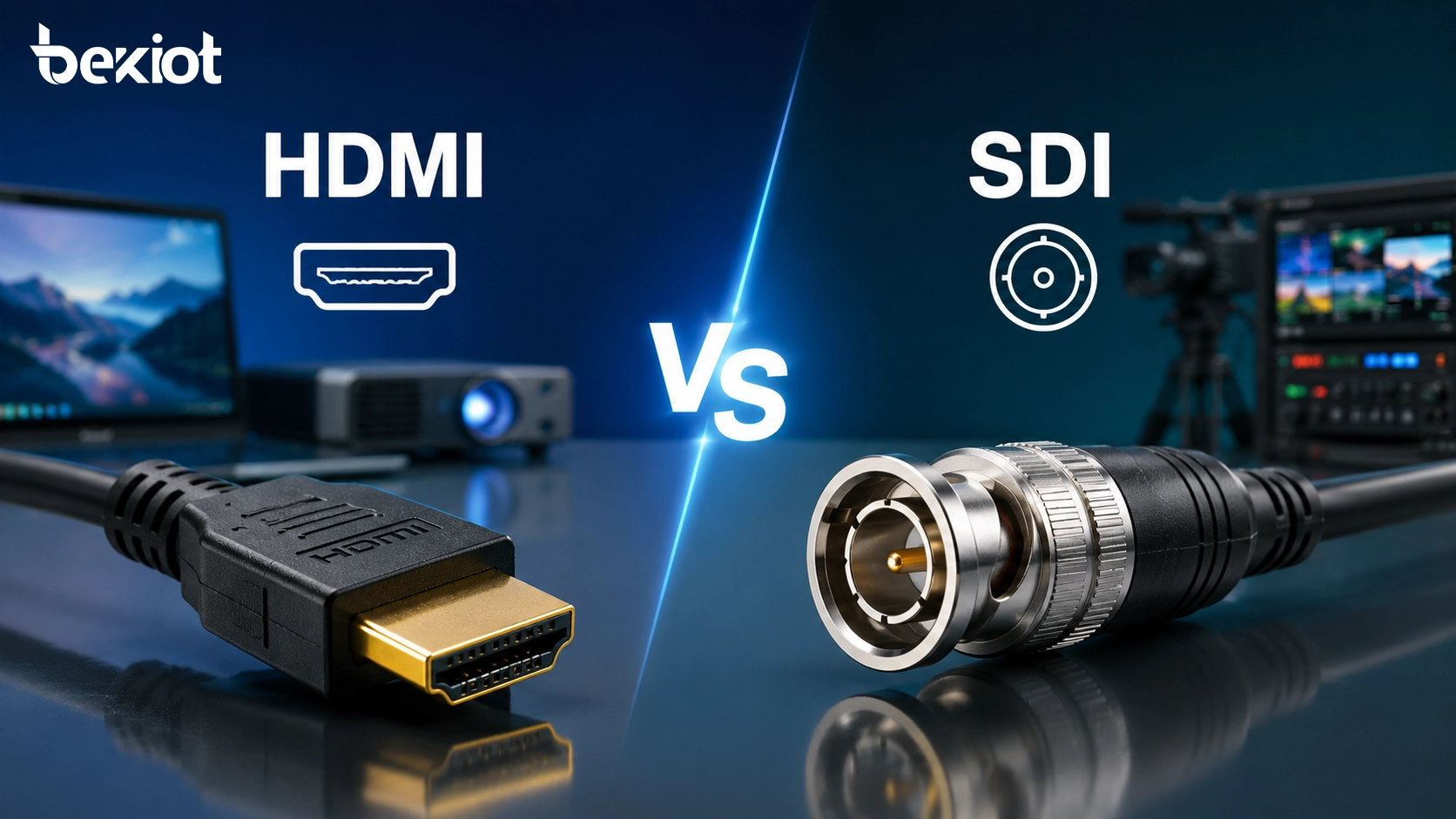

Различная логика проектирования HDMI и SDI

HDMI (мультимедийный интерфейс высокой четкости) был разработан в основном для простой передачи аудио и видео между потребительскими и коммерческими устройствами отображения. Его конструкция ориентирована на удобство, компактный размер, широкую совместимость с устройствами и пользовательский опыт «подключи и работай». Один кабель HDMI может передавать цифровое видео и аудио, что снижает сложность проводки в приложениях с отображением на короткие расстояния.

SDI (последовательный цифровой интерфейс) был разработан для профессиональных видеосред. Его конструкция сосредоточена на стабильной цифровой видеопередаче, прокладке кабелей на большие расстояния и надежной интеграции с профессиональным видеоборудованием. SDI обычно используется между камерами, видеокоммутаторами, маршрутизаторами, мониторами, рекордерами и производственными системами.

Это различие в конструкции объясняет, почему HDMI чаще встречается в проектах, ориентированных на отображение, в то время как SDI чаще встречается в проектах, ориентированных на производство. HDMI хорошо обслуживает пользовательскую сторону отображения. SDI более эффективно обслуживает инженерную и транспортную сторону сигнала.

Расстояние передачи и надежность сигнала

Расстояние передачи является одним из наиболее важных различий между HDMI и SDI. HDMI обычно используется для соединений на короткие расстояния. Во многих практических установках стандартный кабель HDMI обычно выдерживается в пределах примерно 15 метров для снижения риска ухудшения сигнала, сбоя рукопожатия, мерцания, проблем с черным экраном или нестабильного вывода изображения.

Если HDMI необходимо использовать на большем расстоянии, система может потребовать активные кабели HDMI, удлинители HDMI, оптоволоконные решения HDMI, передатчики HDBaseT или кодеки AV-over-IP. Эти методы могут увеличить дальность передачи HDMI, но они также добавляют затраты, требования к питанию, проверки совместимости и дополнительные точки отказа.

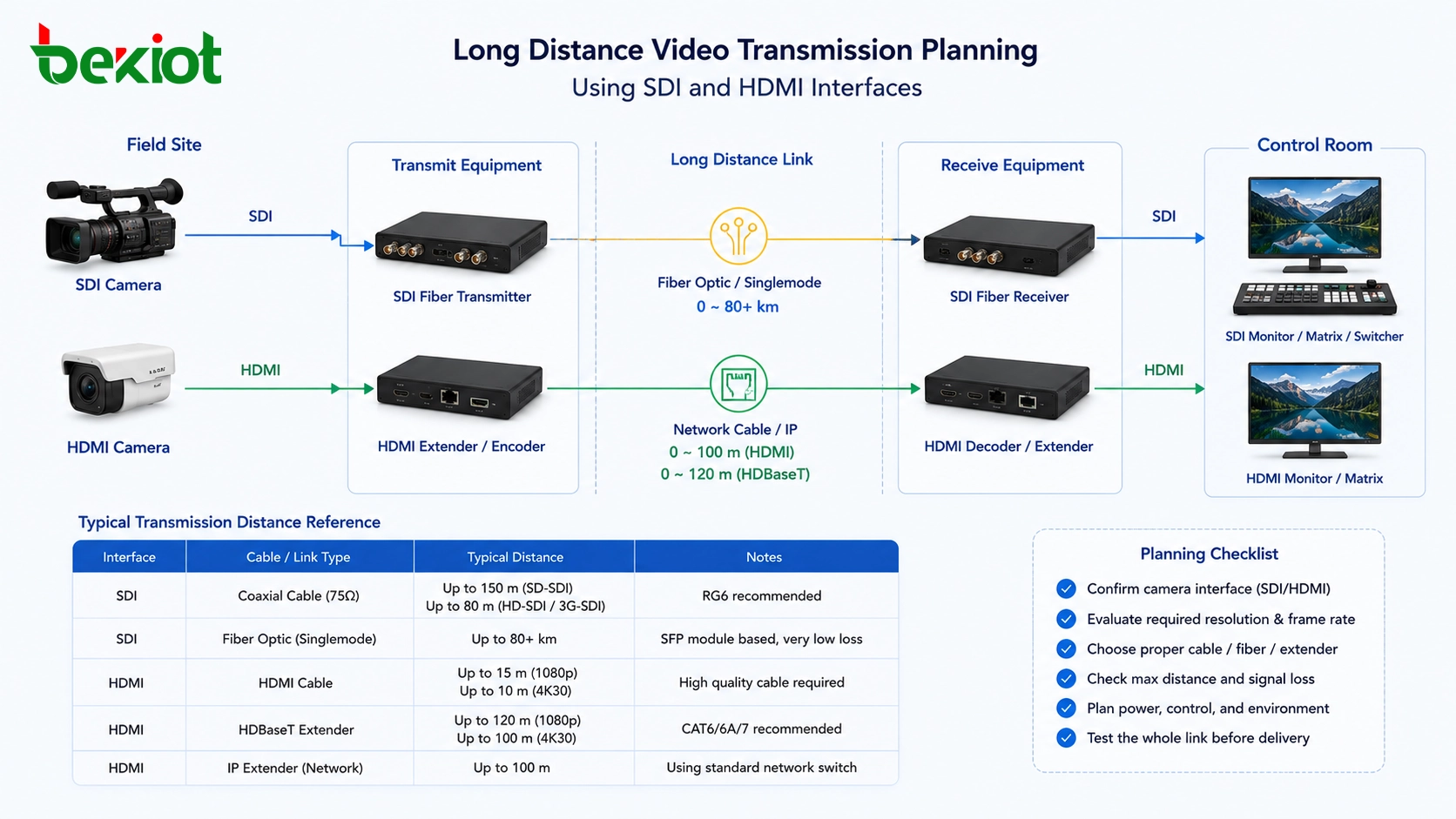

SDI лучше подходит для передачи на большие расстояния. В зависимости от категории кабеля, формата сигнала, качества разъема и возможностей оборудования SDI может поддерживать передачу на сотни метров и даже на большие расстояния. Это делает SDI более подходящим для прокладки кабелей от камеры до аппаратной, систем вещательных автомобилей, мест проведения мероприятий, стадионов, систем захвата лекций и производственных сетей, где оборудование может быть физически разделено.

При инженерном планировании расстояние не следует рассматривать как второстепенную деталь. Короткий кабель HDMI от ноутбука до дисплея может работать идеально, но тот же интерфейс может стать ненадежным, если его принудительно использовать на длинном кабельном маршруте в масштабах здания. SDI, с другой стороны, разработан для более последовательной работы в профессиональных условиях прокладки кабелей.

Структура разъема и стабильность на месте

Разъемы HDMI компактны и удобны. Их небольшой размер делает их подходящими для ноутбуков, мониторов, компактных камер, терминалов конференц-связи, мультимедийных плееров и многих портативных устройств. В помещениях, ориентированных на пользователя, HDMI прост для понимания, легок в замене и знаком большинству пользователей.

Однако разъемы HDMI обычно не являются фиксирующимися. В условиях вибрации, натяжения кабелей, частых подключений/отключений, мобильных стоек, временных конфигураций мероприятий или открытых кабелей соединение HDMI может ослабнуть легче, если установщик не добавит надлежащее управление кабелями, разгрузку от натяжения или фиксирующие аксессуары.

SDI обычно использует разъем BNC. Механизм фиксации байонетного типа позволяет надежно закрепить разъем на устройстве. Эта физическая фиксация является одной из причин, по которой SDI предпочитают в профессиональных видеосредах. В студиях, передвижных телевизионных станциях, аппаратных, стойках оборудования и системах живых мероприятий надежный разъем может снизить случайные отключения и повысить эксплуатационную надежность.

Разрешение, частота кадров и видеопроцесс

Современные стандарты HDMI поддерживают видеоформаты с высоким разрешением и высокой частотой кадров, включая 4K при 60 Гц и выше во многих текущих системах. HDMI также поддерживает такие функции, как HDR, многоканальный звук и функции управления дисплеем для потребителей, что делает его подходящим для презентационных систем, воспроизведения мультимедиа, игр, видеоконференций и приложений с высококачественным отображением.

SDI также поддерживает рабочие процессы с видео высокой и сверхвысокой четкости. Его ценность заключается не только в поддержке разрешения, но и в профессиональном управлении сигналом. SDI широко используется в рабочих процессах, где камеры, коммутаторы, рекордеры, осциллографы и производственные мониторы должны работать с предсказуемой синхронизацией и стабильным поведением сигнала.

В профессиональных средах несколько линий SDI могут использоваться для поддержки рабочих процессов с высокой пропускной способностью, включая сценарии производства 8K. Это делает SDI полезным в требовательных приложениях, таких как вещательное производство, студийные системы, профессиональный прямой эфир, высококлассный захват лекций и крупномасштабное производство мероприятий.

При выборе интерфейса инженеры должны проверять не только максимальное разрешение, указанное в спецификации продукта, но и фактическую частоту кадров, цветовой формат, субдискретизацию цветности, требования HDR, требования к встроенному аудио и совместимость оборудования по всей цепочке сигнала.

Рукопожатие сигнала и вопросы совместимости

Системы HDMI часто включают согласование EDID и HDCP. EDID позволяет исходному устройству понять возможности дисплея, в то время как HDCP используется для защиты контента во многих сценариях воспроизведения мультимедиа. В простых установках этот процесс обычно незаметен для пользователя. Однако в более крупных системах с матричными коммутаторами, разветвителями, преобразователями, устройствами захвата или несколькими дисплеями проблемы рукопожатия HDMI могут вызывать нестабильный вывод, неправильный выбор разрешения, задержку отображения изображения или проблемы с черным экраном.

Рабочие процессы SDI обычно не полагаются на тот же потребительский процесс рукопожатия. Это может сделать SDI более предсказуемым в профессиональных производственных средах. Видеоинженеры часто предпочитают SDI, потому что путь сигнала ведет себя более последовательно при подключении к камерам, коммутаторам, маршрутизаторам, мониторам и рекордерам.

Для коммерческих AV-проектов тестирование совместимости по-прежнему необходимо. Различные устройства могут поддерживать разные версии HDMI, форматы SDI, частоты кадров, методы встраивания аудио или правила преобразования. Стабильная конструкция должна тестировать всю цепочку, а не только проверять физическое соответствие разъемов.

Стоимость установки и планирование обслуживания

HDMI обычно экономически эффективен для проектов на короткие расстояния и со стороны отображения. Кабели, адаптеры, дисплеи и оконечные устройства широко доступны. Для офисных помещений, небольших классов, приемных зон и общих мультимедийных пространств HDMI может снизить сложность установки и облегчить будущую замену.

SDI может потребовать более профессиональной прокладки кабелей и оборудования, но может снизить риск в системах на большие расстояния или с интенсивным производством. В проектах, где нестабильное видео может прервать прямую трансляцию, экстренное управление, производство мероприятий или запись, надежность SDI может оправдать дополнительные инженерные затраты.

Также следует учитывать обслуживание. Системы HDMI могут быть проще для понимания обычными пользователями, но они могут стать сложными для устранения неисправностей, когда задействованы многие удлинители, разветвители, преобразователи и дисплеи со смешанным разрешением. Системы SDI могут требовать больше технических знаний, но путь сигнала часто более понятен для обученных AV-инженеров.

Выбор правильного интерфейса для разных проектов

Для переговорных комнат, классов, домашних кинотеатров, небольших систем отображения и общих мультимедийных терминалов HDMI обычно является практичным выбором. Он прост в подключении, широко поддерживается и подходит для вывода на дисплей на короткие расстояния. Он хорошо работает, когда основными устройствами являются ноутбуки, проекторы, дисплеи, оконечные устройства конференц-связи и мультимедийные плееры.

Для вещательных студий, камерных систем, прямого производства, командных центров, профессиональной записи и сред аппаратных SDI обычно более подходит. Он обеспечивает лучшие возможности на больших расстояниях, более прочное физическое соединение и лучшее соответствие профессиональному видеоборудованию.

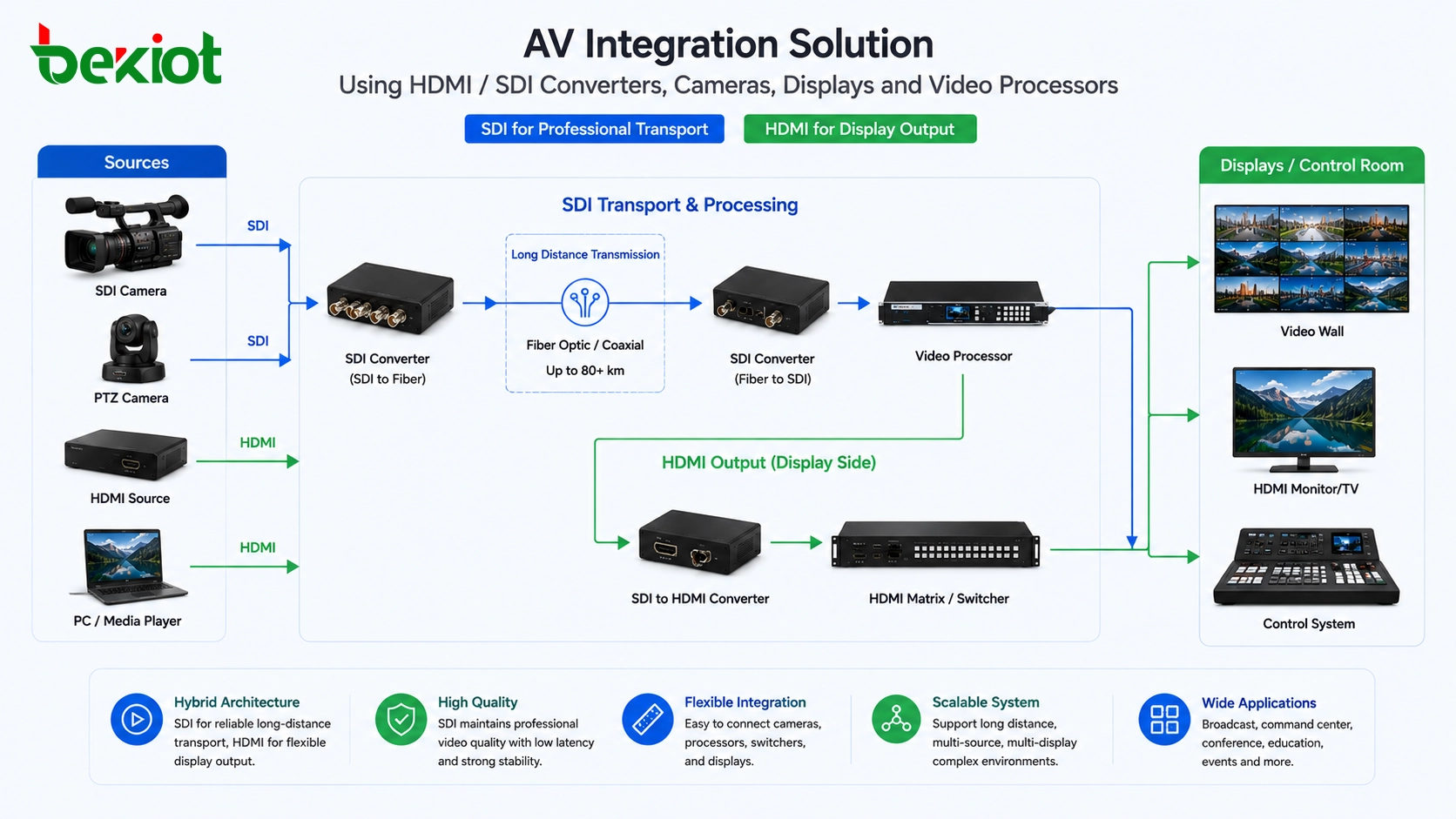

Для гибридных проектов HDMI и SDI могут использоваться вместе. SDI может заниматься захватом и транспортировкой сигнала на большие расстояния, в то время как HDMI может обеспечивать локальное отображение, предварительный просмотр или вывод для конечного пользователя. Такой тип смешанной архитектуры распространен в современных AV-системах, поскольку он уравновешивает стабильность профессиональной передачи и удобство стороны отображения.

Сравнение для инженерных решений

Планирование надежной цепочки видеосигнала

Подтвердите источники и устройства отображения

Первый шаг — проверить фактические выходные и входные порты всех устройств. Камеры, компьютеры, мультимедийные плееры, терминалы конференц-связи, дисплеи, проекторы, рекордеры, коммутаторы и карты захвата могут не поддерживать один и тот же интерфейс или один и тот же видеоформат. Полный список устройств помогает уменьшить количество ненужных преобразователей и избежать проблем совместимости в последнюю минуту.

Рассчитайте расстояние кабеля заранее

Расстояние кабеля должно быть рассчитано на этапе проектирования, а не после начала установки. Короткие настольные соединения обычно могут использовать HDMI напрямую. Длинные кабельные трассы между камерами, стойками, аппаратными, сценами и центрами управления должны быть тщательно оценены. Если кабельный маршрут длинный, SDI или правильно спроектированное решение для удлинения может быть более надежным.

Проверьте разрешение и частоту кадров по всей цепочке

Система настолько сильна, насколько сильно самое слабое устройство в цепочке сигнала. Даже если одно устройство поддерживает 4K, другой преобразователь или дисплей может поддерживать только 1080p или более низкую частоту кадров. Инженеры должны подтвердить весь путь от источника до дисплея, включая преобразователи, коммутаторы, матричные устройства, рекордеры и интерфейсы захвата.

Проектирование для будущего расширения

Хорошая AV-система должна оставлять место для будущих изменений. Больше камер, дополнительные дисплеи, более высокое разрешение, требования к потоковой передаче, потребности в записи или расширение аппаратной могут появиться позже. Если проект может перерасти в производственно-ориентированный рабочий процесс, SDI или гибридная архитектура HDMI-SDI могут обеспечить лучшую масштабируемость.

Итоговый вывод

HDMI и SDI являются важными цифровыми видеоинтерфейсами, но они служат разным инженерным целям. HDMI удобен, широко поддерживается и подходит для AV-соединений на короткие расстояния. SDI более профессионален, стабилен и подходит для видеопроизводства на большие расстояния и вещательных сред.

Лучший выбор зависит от реального сценария проекта. Используйте HDMI, когда система ориентирована на отображение, работает на коротких расстояниях и ориентирована на пользователя. Используйте SDI, когда система ориентирована на производство, работает на больших расстояниях и ориентирована на надежность. Используйте гибридную конструкцию, когда камеры, дисплеи, конференц-устройства и профессиональное видеоборудование должны работать вместе в одной системе.

Для AV-интеграторов конечная цель заключается не просто в выборе HDMI или SDI. Цель состоит в том, чтобы построить стабильную, ремонтопригодную и масштабируемую цепочку видеосигнала, которая соответствует планировке здания, требованиям рабочего процесса, экосистеме оборудования и потребностям долгосрочной эксплуатации.

Часто задаваемые вопросы

Можно ли использовать HDMI в профессиональных видеосистемах?

Да. HDMI можно использовать в профессиональных системах, особенно для вывода на дисплей, мониторов предпросмотра, компьютеров и конференц-устройств. Однако для передачи сигнала с камер на большие расстояния или производственной маршрутизации SDI обычно более надежен.

Почему многие профессиональные камеры используют SDI?

Профессиональные камеры часто используют SDI, поскольку он поддерживает стабильную видеопередачу, надежные разъемы BNC и более длинные кабельные трассы. Эти функции важны в студиях, живых мероприятиях и производственных аппаратных.

Сложно ли преобразование HDMI в SDI?

Само преобразование обычно несложное, но преобразователь должен соответствовать требуемому разрешению, частоте кадров, аудиоформату и стандарту сигнала. В более крупных системах рекомендуется тестирование перед окончательным развертыванием.

Какой интерфейс лучше для переговорной комнаты?

Для большинства переговорных комнат HDMI обычно достаточно, поскольку ноутбуки, дисплеи, проекторы и терминалы конференц-связи обычно поддерживают HDMI. SDI можно рассмотреть, если комната включает профессиональные камеры или маршрутизацию видео на большие расстояния.

Какой интерфейс лучше для прямых трансляций?

Это зависит от конфигурации. HDMI может быть достаточным для небольших систем потокового вещания с короткими кабелями. SDI обычно предпочтительнее для многокамерного производства, длинных кабельных трасс, сценических сред и рабочих процессов с профессиональными коммутаторами.
