Операции по спасению после землетрясений часто начинаются в наихудших возможных условиях связи. Электропитание может быть нарушено, мобильные базовые станции могут быть повреждены, волоконно-оптические линии могут быть разорваны, а дороги могут быть заблокированы. В этой ситуации связь является не просто вспомогательным инструментом; она напрямую влияет на эффективность поисково-спасательных работ, координацию управления, медицинскую эвакуацию, доставку припасов и общий успех реагирования на чрезвычайную ситуацию.

Практическое решение для связи при спасении после землетрясений не должно полагаться на одну технологию. Полевой группе необходима голосовая координация на коротких расстояниях, связь на больших расстояниях с тыловым командным центром, временный широкополосный доступ, возможность передачи видео и окончательный резервный метод, когда все обычные сети выходят из строя. Наиболее важное оборудование обычно включает двусторонние радиостанции, спутниковые телефоны, портативные спутниковые терминалы, широкополосные самоорганизующиеся сети и коротковолновые радиостанции.

Полевая голосовая связь в первую очередь

На месте спасения после землетрясения первым требованием к связи является быстрая локальная координация. Спасательные команды, медицинский персонал, логистические группы, сотрудники контроля дорожного движения и временные командные пункты должны иметь возможность немедленно общаться друг с другом. Двусторонние радиостанции по-прежнему являются одним из самых практичных инструментов, поскольку они просты в эксплуатации, быстро развертываются и не требуют существующей телекоммуникационной инфраструктуры.

Обычные радиостанции в диапазоне 400 МГц и специализированные радиостанции экстренной связи в диапазоне 370 МГц могут быстро создать локальную среду связи. Во многих полевых условиях портативные радиостанции могут обеспечивать примерно от 2 до 5 километров локального покрытия связи в зависимости от рельефа местности, состояния обрушения зданий, высоты антенны, выходной мощности и окружающих помех.

Для небольших зон спасения портативных радиостанций может быть достаточно. Для более крупных зон бедствия ретрансляционное оборудование может значительно расширить дальность связи. Рюкзачные ретрансляторы, подъемные ретрансляторы на транспортных средствах и системы ретрансляции на привязных дронах могут расширить покрытие до более десяти километров или даже десятков километров. Это делает радиосвязь одним из важнейших инструментов на раннем этапе спасения после землетрясений.

Почему радиостанции остаются незаменимыми

Двусторонние радиостанции ценны тем, что соответствуют ритму спасательных работ. Операторы могут нажать кнопку и говорить без набора номера, ожидания установления вызова или зависимости от общедоступной сети. Управление достаточно простое, чтобы различные спасательные группы могли быстро освоить его даже в условиях стресса.

Радиоканалы также поддерживают групповую связь. Одна инструкция может быть услышана несколькими членами команды одновременно, что полезно для координации поиска, расчистки маршрутов, медицинской эвакуации, предупреждений о безопасности и временного управления на месте. В хаотичной полевой обстановке эта голосовая возможность в стиле вещания часто эффективнее индивидуальных телефонных звонков.

Однако радиосистемы также требуют планирования. Группировка каналов, дисциплина управления, положение ретранслятора, ротация батарей, запасные антенны и методы зарядки должны быть подготовлены заранее. Без управления каналами слишком много команд, использующих один и тот же канал, могут вызвать перегрузку и путаницу.

Соединение зоны бедствия с внешним миром

После сильного землетрясения обычные сети связи могут быть недоступны в течение нескольких часов или даже дней. Базовые станции могут потерять питание, линии передачи могут быть повреждены, и восстановление сети может потребовать времени. В этот период спутниковые телефоны чрезвычайно важны, поскольку они могут поддерживать голосовую связь без использования местной наземной телекоммуникационной инфраструктуры.

Спутниковые телефоны позволяют месту спасения связаться с тыловым командным центром, государственными учреждениями, подразделениями координации чрезвычайных ситуаций, медицинскими учреждениями и командами снабжения. Они помогают сообщать о характере повреждений, подтверждать потребность в спасении, координировать перемещение персонала и запрашивать срочные материалы.

Основная ценность спутникового телефона — надёжность при отказе сети. Он может не обеспечивать такой же пользовательский опыт, как мобильный телефон в обычных условиях, но в разрушенной или изолированной зоне его способность установить внешнюю голосовую связь может быть критической.

Когда только голоса недостаточно

Спутниковые телефоны решают проблему голосового контакта, но спасение после землетрясений всё больше зависит от данных. Тыловому командному центру может потребоваться видео в реальном времени из зоны бедствия. Полевым группам может потребоваться загрузка фотографий, информации о местоположении, отчётов о повреждениях, материалов с дронов, медицинских записей и хода спасательных работ. Медийным группам также может потребоваться отправлять видеоматериалы для редактирования и трансляции.

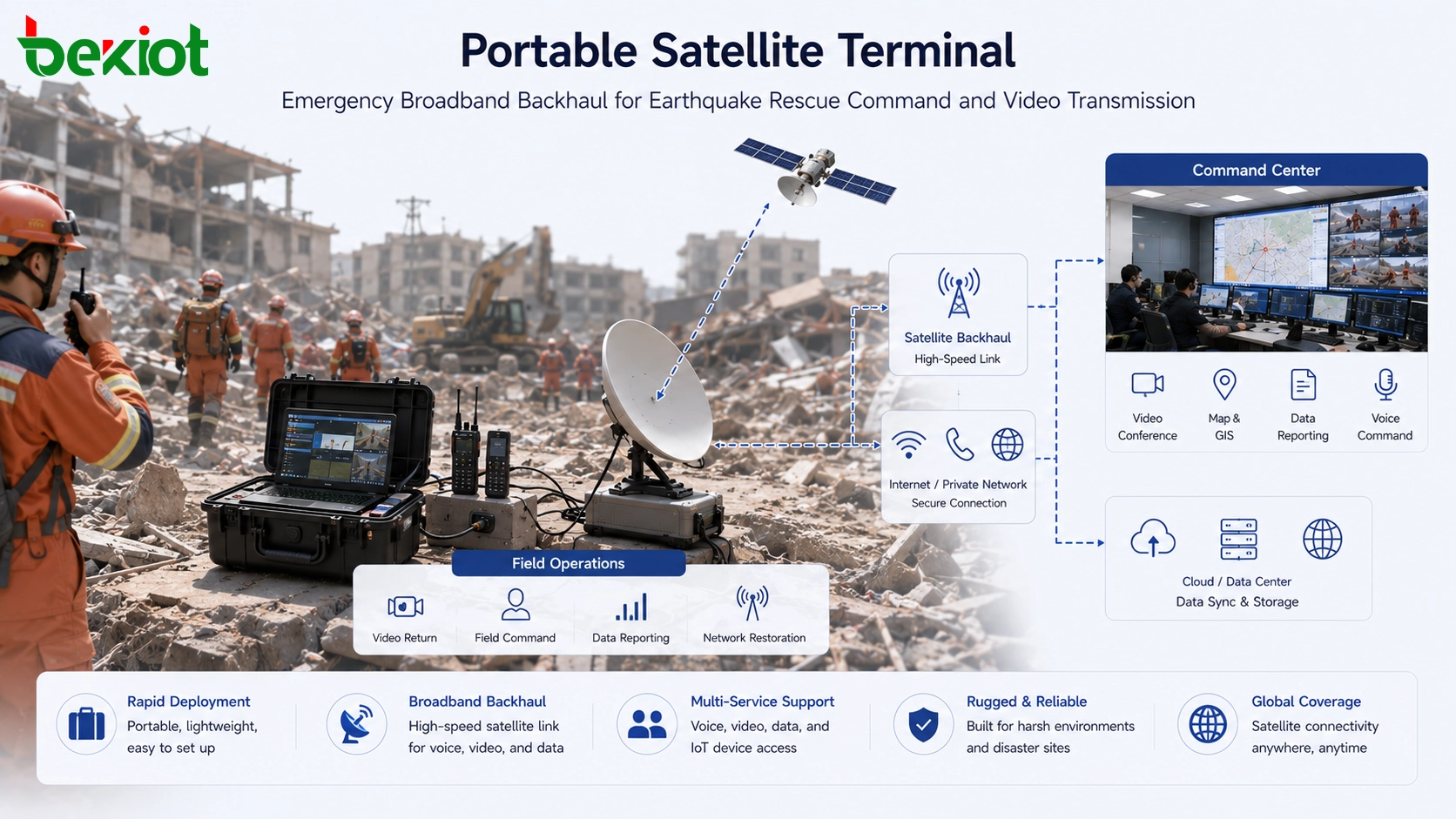

Именно здесь важную роль играют портативные спутниковые терминалы. Портативная спутниковая станция может быть быстро развернута для обеспечения временного широкополосного канала. Она может поддерживать экстренный доступ в Интернет, передачу видео, подключение к командной платформе и временное восстановление ключевых услуг связи.

Высокопроизводительные портативные спутниковые системы могут обеспечить большую пропускную способность, чем голосовой спутниковый телефон. В спасательных проектах они часто используются как магистральный канал для временных полевых сетей. Спутниковая станция соединяет изолированную зону бедствия с внешней системой управления, в то время как локальные сети распределяют связь между находящимися поблизости спасателями и устройствами.

Создание временного широкополосного покрытия

Широкополосная самоорганизующаяся сеть, также известная как ячеистая или самоорганизующаяся сеть, полезна, когда спасательным командам требуется локальное подключение к данным по всей зоне бедствия. В отличие от фиксированной сети, которая зависит от существующих базовых станций или проводной инфраструктуры, самоорганизующаяся сеть может быть быстро развернута с помощью портативных узлов, узлов на транспортных средствах, узлов на дронах или временных точек ретрансляции.

При спасении после землетрясений широкополосные самоорганизующиеся сети могут поддерживать полевое видео, голос по IP, данные датчиков, передачу видео с дронов, мобильные командные терминалы и временный обмен данными между группами. В зависимости от оборудования, рельефа местности, высоты узлов и плотности развертывания сеть может покрывать территории от нескольких до десятков километров.

Этот тип системы особенно полезен, когда несколько спасательных команд работают на удалённых друг от друга объектах. Локальные узлы могут образовать временную сеть, а портативная спутниковая станция или другой магистральный канал могут отправлять ключевые данные в тыловой командный центр. Это создает структуру, в которой полевые команды имеют локальное подключение, а командный центр имеет удалённую видимость.

Сочетание доступа к ячеистой сети со спутниковой магистралью

Во многих решениях для спасения после землетрясений широкополосная ячеистая сеть и портативные спутниковые станции используются вместе. Ячеистая сеть расширяет локальное покрытие вокруг места спасения, а спутниковый терминал обеспечивает магистральную связь на большие расстояния с командным центром.

Эта комбинация практична, поскольку спутниковая полоса пропускания ценна и должна использоваться эффективно. Вместо того чтобы каждое устройство пыталось независимо подключиться к удалённой сети, локальные пользователи и устройства подключаются через временную полевую сеть. Затем шлюзовый или командный узел пересылает важное видео, голос, данные и отчёты через спутниковую магистраль.

Для больших зон бедствия эта архитектура может быть расширена с помощью нескольких временных узлов. Узлы на транспортных средствах могут покрывать дороги и места сбора. Портативные узлы могут поддерживать спасательные команды в пострадавших районах. Ретрансляционные узлы на дронах могут улучшить покрытие там, где горы, разрушенные здания или препятствия рельефа блокируют радиотрассы.

Последний резерв всё ещё важен

Коротковолновое радио часто рассматривается как окончательный резервный метод связи. Благодаря своим характеристикам распространения, коротковолновая связь может поддерживать голосовые каналы на сотни и даже тысячи километров без использования местных общедоступных сетей, базовых станций или спутниковых терминалов.

При планировании экстренной связи это делает коротковолновое радио ценным как стратегический резерв. Если наземные сети выходят из строя, спутниковые ресурсы недоступны или не удаётся установить широкополосные каналы, короткие волны всё ещё могут обеспечить канал связи для важных сообщений.

Ограничение заключается в том, что коротковолновое радио требует обученных операторов. Выбор частоты, настройка антенны, условия распространения, настройка оборудования и дисциплина связи более сложны, чем использование портативных радиостанций или спутниковых телефонов. Поскольку спутниковые телефоны теперь более широко доступны, коротковолновые радиостанции могут использоваться реже в повседневной работе, но они остаются важными как резервный уровень для экстремальных условий.

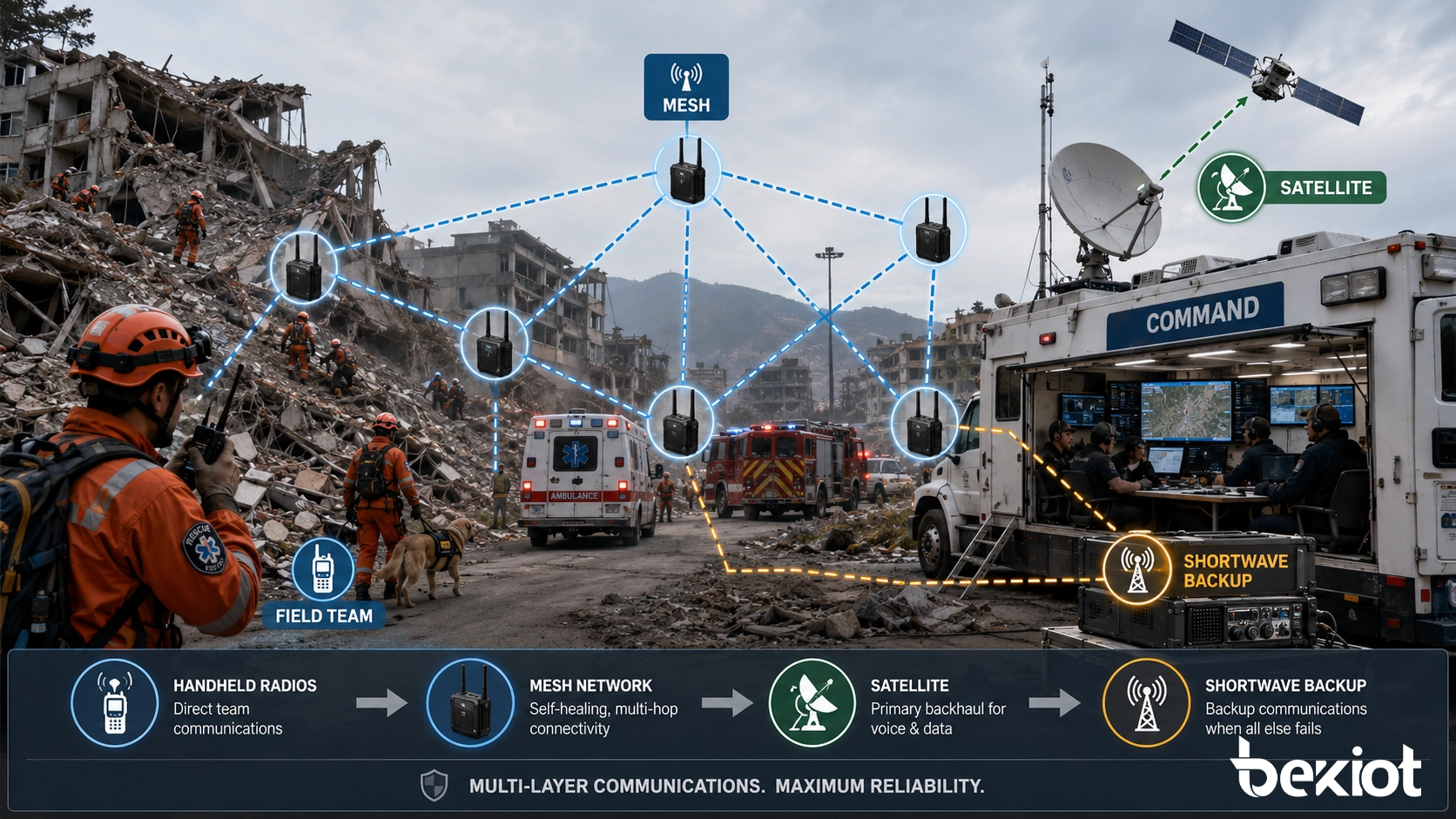

Многоуровневая архитектура для спасательной связи

Хорошо спроектированная система связи для спасения после землетрясений обычно следует многоуровневой структуре. Первый уровень — локальная тактическая связь, поддерживаемая в основном портативными радиостанциями и ретрансляторами. Этот уровень помогает спасательным командам быстро координировать действия в непосредственной близости.

Второй уровень — полевая передача данных, поддерживаемая устройствами широкополосных самоорганизующихся сетей. Этот уровень соединяет полевые камеры, командные планшеты, мобильные терминалы, датчики и временные командные пункты. Он позволяет видео, голосу и данным перемещаться внутри зоны бедствия.

Третий уровень — магистральная связь на большие расстояния. Портативные спутниковые станции и спутниковые телефоны соединяют место спасения с тыловым командным центром. Этот уровень поддерживает внешнюю отчетность, координацию ресурсов, возврат видео и удалённое принятие решений.

Четвёртый уровень — стратегический резерв. Коротковолновое радио обеспечивает дополнительный канал связи, когда другие системы отказывают или когда требуется голосовая связь на больших расстояниях в сложных условиях.

Основное оборудование и его функции

Приоритеты развертывания на месте спасения

Сначала обеспечить базовую голосовую связь

Первоочередная задача — установить надёжную локальную голосовую связь. Спасательные группы должны распределить портативные радиостанции, определить каналы, назначить командные группы и развернуть ретрансляторы там, где покрытие слабое. Цель — убедиться, что руководители групп, поисковые группы, медицинские пункты, логистические команды и временные командные пункты могут немедленно общаться.

Быстро восстановить внешнюю связь

Как только локальная связь станет доступна, месту спасения необходим стабильный способ связи с внешней командной структурой. Спутниковые телефоны могут обеспечить мгновенный голосовой контакт. Портативные спутниковые терминалы могут обеспечить широкополосные каналы для более насыщенного обмена информацией, особенно когда необходимо отправлять изображения, видео и оперативные данные.

Создать локальную сеть передачи данных

Если зона спасения обширна или несколько команд работают одновременно, следует развернуть широкополосную самоорганизующуюся сеть. Это даст полевым пользователям временный сетевой уровень и обеспечит поддержку прямого видео, мобильных командных терминалов, обмена местоположением и обмена данными между спасательными группами.

Подготовить резервные каналы

Резервная связь не должна планироваться после отказа основной системы. Коротковолновые радиостанции, запасные батареи, резервные антенны, портативные электростанции и распечатанные процедуры связи должны быть подготовлены заранее. Реагирование на чрезвычайные ситуации зависит от резервирования.

Электропитание и портативность критически важны

Оборудование для спасения после землетрясений должно быть лёгким для переноски, быстрым в развертывании и способным работать в нестабильных полевых условиях. Устройства связи должны обеспечиваться запасными батареями, портативными электростанциями, питанием от транспортных средств, солнечной зарядкой там, где это уместно, и чёткими планами ротации зарядки.

Портативность не менее важна. Тяжелое оборудование может обеспечивать высокую производительность, но оно может не достичь первой зоны спасения достаточно быстро. Практическое решение должно обеспечивать баланс между рюкзачным оборудованием, системами на транспортных средствах, вариантами ретрансляции через дроны и стационарными временными командными узлами.

Лучшая полевая система связи не только эффективна на бумаге. Она должна быть пригодна для использования спасателями в условиях стресса, ограниченного времени, повреждённой инфраструктуры и изменяющихся условий на месте.

Рекомендации по планированию для проектов экстренной связи

Оборудование экстренной связи должно быть подготовлено до возникновения бедствий. Проектная группа должна не только приобрести устройства, но и определить роли пользователей, планы каналов, планы электропитания, хранение оборудования, графики тестирования и процедуры обучения.

Регулярные учения необходимы. Спасатели должны знать, как включать устройства, выбирать каналы, сообщать о местоположении, устанавливать контакт, переключаться на резервные методы, развертывать ретрансляторы, подключать спутниковые терминалы и защищать оборудование в суровых условиях.

Для командных центров также важна интеграция. Голос по радио, спутниковая связь, полевое видео, GPS-координаты, отчёты о спасении и команды управления должны быть идеально объединены в единый рабочий процесс экстренной связи. Это помогает лицам, принимающим решения, быстрее понимать ситуацию и более эффективно распределять ресурсы.

Итоговый вывод

Спасение после землетрясений — это гонка со временем. Оборудование связи должно быть простым, портативным, надёжным и подходящим для условий повреждённой инфраструктуры. Двусторонние радиостанции обеспечивают быструю локальную голосовую координацию. Ретрансляторы расширяют полевое покрытие. Спутниковые телефоны поддерживают внешний голосовой контакт. Портативные спутниковые терминалы обеспечивают широкополосную магистраль. Широкополосные самоорганизующиеся сети создают временное полевое покрытие данных. Коротковолновые радиостанции обеспечивают последний резервный путь для связи на большие расстояния.

Ни одно устройство не может решить все проблемы связи на месте спасения после землетрясения. Устойчивое решение должно сочетать несколько уровней: локальную радиосвязь, полевую широкополосную сеть, спутниковую магистраль и стратегическую резервную связь. Такой многоуровневый подход повышает эффективность спасения, укрепляет координацию управления и помогает аварийным командам поддерживать связь, когда обычная инфраструктура недоступна.

Часто задаваемые вопросы

Какое устройство связи следует развернуть первым после землетрясения?

Обычно первыми разворачиваются устройства локальной голосовой связи, поскольку спасательным командам требуется немедленная координация. Портативные радиостанции и ретрансляторы могут быстро поддержать связь между командованием, поисковыми группами, медиками и логистами вблизи зоны спасения.

Могут ли мобильные телефоны заменить оборудование экстренной связи?

Надёжно — нет. Мобильные телефоны зависят от общедоступных сетей, базовых станций и электропитания. После сильного землетрясения эти ресурсы могут быть повреждены или перегружены, поэтому специализированное оборудование экстренной связи по-прежнему необходимо.

Почему передача видео важна в спасательных операциях?

Видео помогает тыловому командному центру понять реальные условия на месте, оценить повреждения, направлять распределение ресурсов и поддерживать принятие решений. Это особенно полезно, когда дороги заблокированы или полевые отчёты неполны.

Как спасательные группы могут уменьшить перегрузку связи?

Они должны назначать каналы по функциям, определять правила отчетности, ограничивать ненужные вызовы, использовать иерархию управления и по возможности разделять голосовую координацию и передачу данных.

Что должно быть включено в регулярные учения по экстренной связи?

Учения должны включать использование радиоканалов, развертывание ретрансляторов, звонки по спутниковому телефону, настройку портативных спутниковых терминалов, развертывание ячеистой сети, замену батарей, резервные процедуры и форматы отчетов о связи.
