Две системы PAGA могут обеспечивать практически идентичные функции оповещения и общей сигнализации, используя при этом совершенно разные физические архитектуры.
В одном проекте контроллеры, усилители и интерфейсное оборудование могут быть установлены в центральной коммуникационной комнате. В другом — управление остается централизованным, но усиление распределяется по нескольким технологическим зонам, зданиям или удаленным станциям.
Выбор влияет на гораздо большее, чем просто размещение оборудования. Он влияет на длину кабелей громкоговорителей, зависимость от сети, изоляцию отказов, требования к аппаратным помещениям, доступ для обслуживания и будущее расширение.
Для компактного объекта централизованное усиление может быть самым простым решением. По мере увеличения объекта или его географического рассредоточения распределенная или гибридная архитектура часто становится более практичной.
Системы PAGAСвязанное решение:
1. Что определяет архитектура систем PAGA?
Архитектура систем PAGA определяет, как организованы управление, маршрутизация аудио, усиление и полевые цепи громкоговорителей на объекте.
Упрощенный аудиотракт можно представить следующим образом:
Источник вызова или сигнала тревоги → Контроллер PAGA → Маршрутизация аудио → Усилитель → Цепь громкоговорителей → Громкоговорители
Главный архитектурный вопрос — где должны располагаться эти функции.
Централизованная конструкция сохраняет большую часть активного оборудования в одном месте и распределяет усиленный звук в поле. Распределенная конструкция перемещает отдельные функции, особенно усиление, ближе к обслуживаемым зонам. Гибридная конструкция сочетает оба подхода.
Правильный выбор обычно зависит от физической планировки объекта, а не от количества требуемых функций PAGA.
В одном производственном корпусе могут быть относительно короткие кабельные трассы и лишь несколько зон оповещения. На нефтеперерабатывающем заводе, в шахте, транспортном объекте или крупном энергетическом проекте зоны связи могут быть разделены сотнями или даже тысячами метров.
Использование одинаковой физической компоновки для обоих типов объектов может привести к ненужным кабельным трассам, затруднительному расширению или чрезмерной зависимости от одного места размещения оборудования.
2. Как работает централизованная архитектура PAGA?
В централизованной системе PAGA основной контроллер, оборудование обработки аудио, интерфейсы и усилители мощности обычно устанавливаются вместе в центральной аппаратной комнате.
Затем цепи громкоговорителей проходят от центральных усилительных стоек к громкоговорителям по всему объекту.

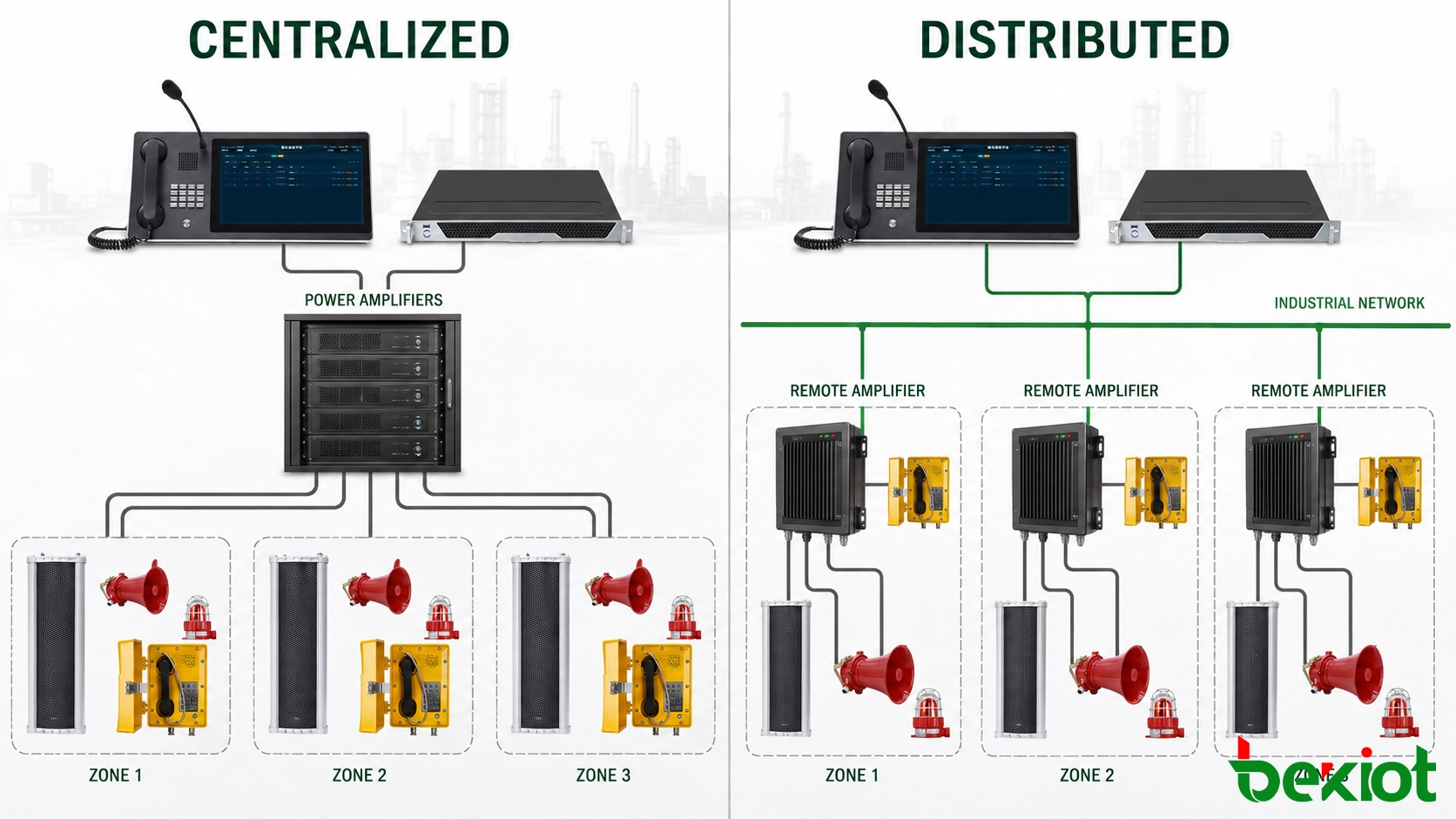

Базовая структура:
Центральное управляющее оборудование → Центральные усилительные стойки → Полевые цепи громкоговорителей → Громкоговорители
Централизованное оборудование упрощает обслуживание
Одним из главных преимуществ является концентрация большей части активного оборудования в одном защищенном месте.
Техники могут проверять контроллеры, усилители, блоки питания и интерфейсные модули без перемещения между несколькими удаленными шкафами. Замена оборудования и плановое техническое обслуживание также могут быть проще, поскольку основное аппаратное обеспечение установлено в одном помещении.
Для сравнительно компактных объектов такая компоновка может быть как практичной, так и экономичной.
Централизованная архитектура часто подходит, когда:
Объект занимает относительно компактную площадь
Расстояния кабелей громкоговорителей остаются приемлемыми
Количество удаленных зон ограничено
Имеется защищенная коммуникационная комната
К большинству зон можно проложить практичные кабельные трассы
Длинные кабельные трассы являются основным ограничением
Недостатки становятся более заметными по мере расширения объекта.
Если удаленная зона требует нескольких цепей громкоговорителей, каждая цепь может проходить от этой зоны обратно в центральную усилительную комнату. Это может увеличить объем кабеля, прокладываемого в траншеях, кабельных лотках и распределительных трассах.
Расширение также может стать менее удобным. Добавление новой зоны оповещения на краю объекта может потребовать еще одной длинной кабельной трассы, даже если поблизости уже существует коммуникационная инфраструктура.
Централизация также означает, что относительно большое количество оборудования может зависеть от одного помещения, стойки или поддерживающей инфраструктуры.
Это не делает централизованную систему PAGA автоматически ненадежной. Это означает, что последствия отказа центрального оборудования, блоков питания и общих кабельных трасс необходимо тщательно оценивать.
3. Как работает распределенная архитектура PAGA?
Распределенная архитектура PAGA разделяет общее управление системой и усиление на полевом уровне.
Основной контроллер PAGA может оставаться в центральной диспетчерской, а удаленные усилительные стойки или аудиоузлы устанавливаются ближе к обслуживаемым зонам.
Базовая структура становится такой:
Центральный контроллер PAGA → Коммуникационная сеть объекта → Удаленный узел → Локальный усилитель → Локальные цепи громкоговорителей
Вместо передачи каждой усиленной цепи громкоговорителей на большое расстояние аудио- и управляющая информация может передаваться по коммуникационной сети объекта, а затем усиливаться рядом с целевой зоной.
Удаленное усиление может сократить трассы кабелей громкоговорителей
Рассмотрим резервуарный парк или зону погрузки, расположенную далеко от главного управляющего корпуса.
При централизованном усилении несколько цепей громкоговорителей могут проходить весь путь обратно в главную аппаратную комнату.
При распределенной конструкции усилительный узел может быть установлен ближе к этой зоне. Связь на большие расстояния осуществляется через коммуникационную сеть, а более короткие локальные цепи громкоговорителей подключают удаленный усилитель к ближайшим громкоговорителям.
Это может уменьшить концентрацию длинных кабелей громкоговорителей и упростить управление физическим распределением системы.
Физические зоны могут соответствовать фактической планировке объекта
Распределенная архитектура особенно полезна, когда объект содержит четко разделенные эксплуатационные зоны.
Например:
Основная производственная зона
Резервуарный парк
Коммунальное хозяйство
Складская зона
Административное здание
Удаленный погрузочный терминал
Вместо возврата каждой цепи громкоговорителей в одно место отдельные зоны могут иметь собственные усилительные ресурсы, оставаясь при этом под управлением той же системы PAGA.
Это также может улучшить изоляцию отказов. Отказ, затрагивающий один удаленный усилительный узел, не обязательно должен прерывать работу других зон оповещения на объекте.
Коммуникационная сеть становится частью проекта PAGA
Распределенное оборудование по-прежнему должно работать как единая скоординированная система.
Разрешения на вызовы, приоритеты сигналов тревоги, выбор зон, записанные сообщения и состояние системы должны быть согласованы на всех узлах.
По этой причине сеть, соединяющая центральное и удаленное оборудование PAGA, становится частью общей архитектуры доступности.
Таким образом, топология сети, размещение коммутаторов, пути связи и доступность электропитания должны рассматриваться совместно с самим оборудованием PAGA.
Распределенная архитектура может сократить длинные полевые кабели, но она не должна просто переносить всю системную зависимость с кабелей громкоговорителей на один незащищенный сетевой путь.
4. Когда гибридная архитектура PAGA имеет больше смысла?
Многие промышленные объекты не вписываются строго в чисто централизованную или чисто распределенную модель.
Гибридная архитектура позволяет системе использовать центральное оборудование там, где расстояния кабелей малы, и устанавливать удаленные усилительные узлы для отдаленных зон.
Например, главная диспетчерская может содержать контроллер PAGA, консоли оператора, системные интерфейсы и усилители, обслуживающие близлежащие здания.
Удаленные технологические установки, тоннели, подстанции или погрузочные зоны могут затем использовать подключенные к сети усилительные узлы.

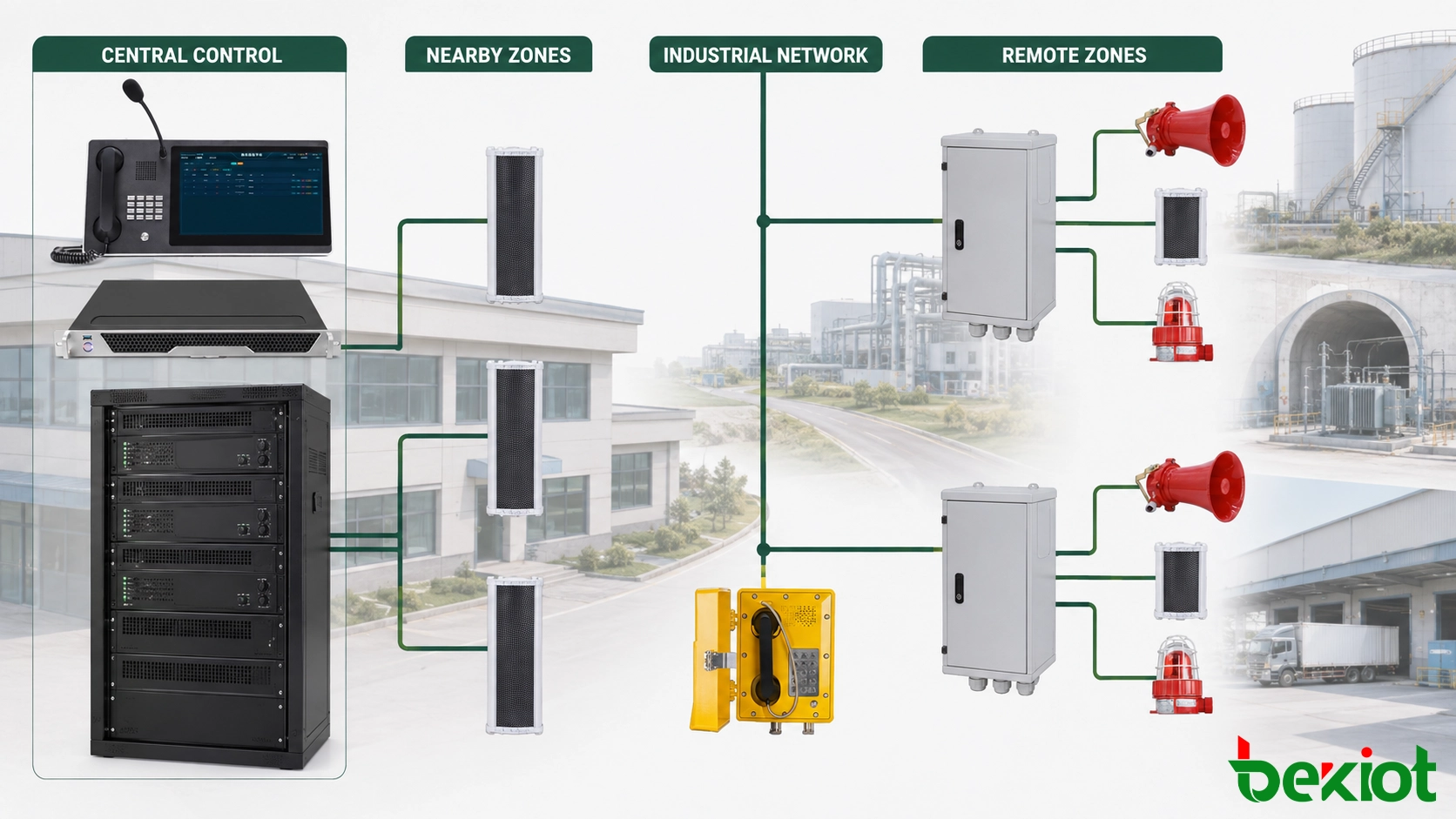

Архитектура становится:
Центральное управление PAGA → Центральное усиление для ближайших зон + Удаленное усиление для отдаленных зон
Такая компоновка позволяет размещать оборудование в соответствии с реальной географией объекта.
| Архитектура | Типичное преимущество | Основная проектная задача |
|---|---|---|
| Централизованная | Концентрация оборудования и более простое локальное обслуживание | Длинные цепи громкоговорителей и зависимость от центрального оборудования |
| Распределенная | Более короткая локальная кабельная разводка и лучшее географическое разделение | Доступность сети, удаленное питание и доступ к удаленному оборудованию |
| Гибридная | Баланс между центральным управлением и локальным полевым распределением | Четкое разделение центральных и удаленных ресурсов |
Компактные промышленные объекты
Если здания и открытые площадки находятся рядом с главной аппаратной комнатой, централизованное усиление может оставаться самым простым подходом.
Длинные тоннели и линейные объекты
Для тоннелей, железных дорог и других протяженных линейных объектов распределение усиления в выбранных точках позволяет избежать прокладки большого количества цепей громкоговорителей к одному центральному пункту.
Крупные технологические объекты
Нефтеперерабатывающий завод или крупное промышленное предприятие может использовать центральное усиление для главного здания управления и близлежащих технологических зон, устанавливая удаленные узлы для резервуарных парков, коммунальных служб или других отдаленных зон.
В таких проектах физическое расстояние часто становится более полезным проектным фактором, чем просто подсчет числа зон оповещения.

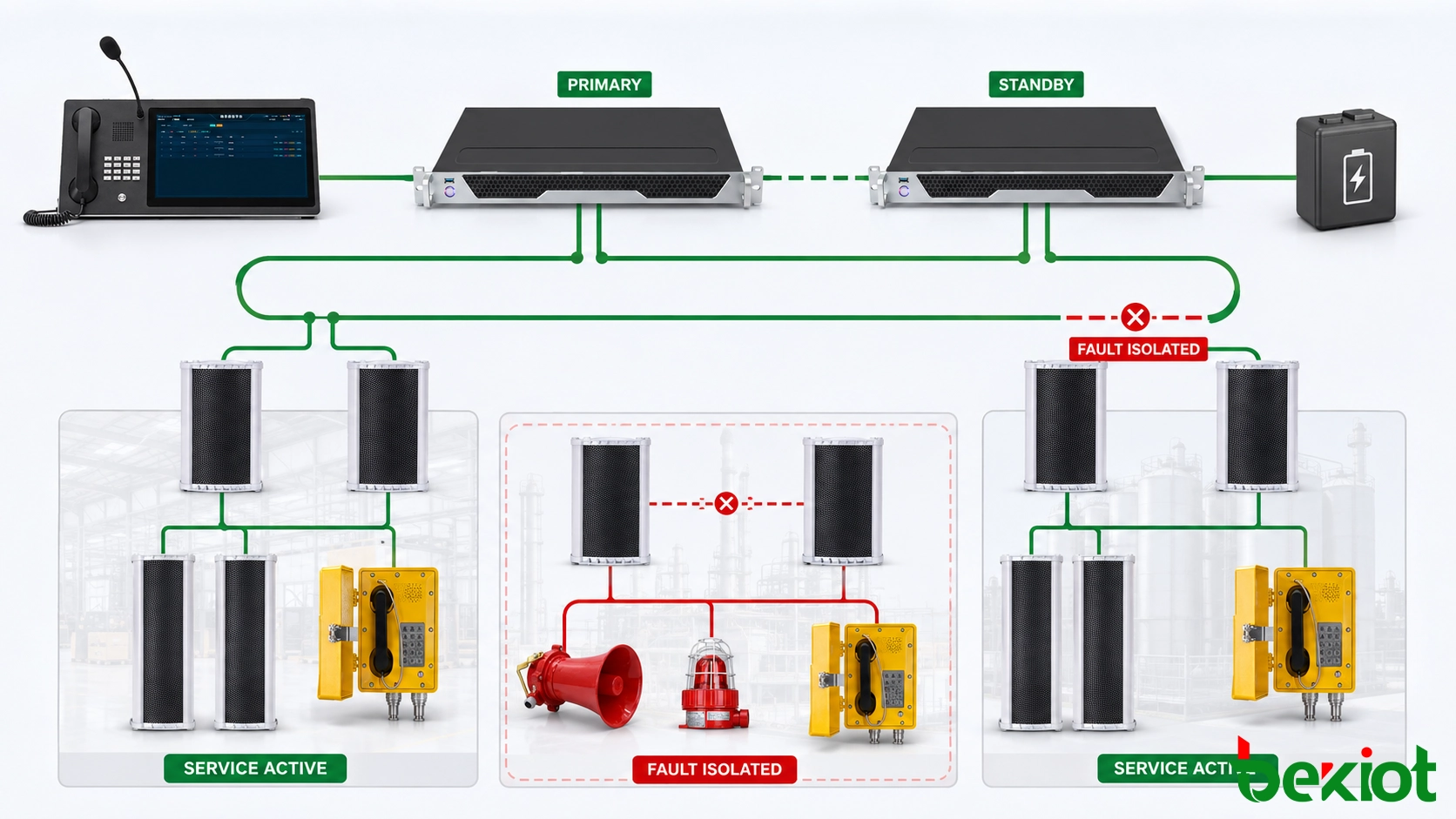

5. Как архитектура влияет на резервирование и изоляцию отказов PAGA?
Резервирование PAGA не должно рассматриваться отдельно от архитектуры системы.
Прежде чем решать, где требуется резервное оборудование, проект должен сначала определить, что может выйти из строя и какая часть объекта будет затронута.
Отказ контроллера
Если контроллер становится недоступным, проект должен определить, какие функции оповещения и сигнализации должны продолжаться, и берет ли на себя управление другой путь.
Отказ усилителя
Отказ усилителя должен оцениваться в соответствии с зонами связи, которые он обслуживает. При необходимости по проекту может быть предусмотрено резервное усиление или альтернативные аудиотракты для сокращения перерывов в обслуживании.
Отказ сети
Устойчивость сети становится особенно важной, когда удаленные узлы PAGA зависят от IP- или Ethernet-связи.
Если несколько удаленных зон используют один путь связи, единичный сбой сети может затронуть несколько зон. Поэтому могут потребоваться альтернативные пути или соответствующее резервирование сети в зависимости от целевого показателя доступности проекта.
Отказ удаленного узла
Распределенная архитектура может помочь уменьшить физическое воздействие некоторых отказов, поскольку разные зоны используют отдельное оборудование.
Однако это преимущество зависит от того, как организованы удаленные узлы. Один удаленный узел не должен становиться общей зависимостью для нескольких несвязанных зон без необходимости.
Отказ электропитания
Места размещения удаленных усилителей также требуют соответствующей стратегии электропитания.
Перемещение усиления ближе к полю дает мало преимуществ, если удаленный шкаф теряет питание во время события, когда оповещение наиболее важно. Поэтому требования к резервному питанию должны учитываться как для центрального, так и для удаленного оборудования.
Отказ цепи громкоговорителей
Мониторинг линий громкоговорителей также должен соответствовать физической архитектуре.
В случае обрыва, короткого замыкания или другой полевой неисправности обслуживающий персонал должен иметь возможность определить, какая физическая зона или цепь громкоговорителей затронута, без поиска в неоправданно большой части системы.
По этой причине более полезный вопрос о резервировании не просто:
"Имеет ли система PAGA резервное оборудование?"
Лучший инженерный вопрос:
"Если этот контроллер, усилитель, сетевой канал, источник питания или цепь громкоговорителей выходят из строя, какие зоны оповещения остаются доступными?"
Это напрямую связывает резервирование с реальным эксплуатационным воздействием отказа.
Для более широкого планирования проекта, охватывающего мощность, интерфейсы, требования к окружающей среде и спецификации системы, см. Как выбрать систему PAGA.
6. Часто задаваемые вопросы об архитектуре систем PAGA
Какая архитектура PAGA лучше — централизованная или распределенная?
Ни одна архитектура не является универсально лучшей. Централизованные системы часто практичны для компактных объектов с приемлемыми расстояниями кабелей. Распределенные системы становятся более привлекательными, когда здания, технологические зоны или зоны связи широко разделены. Крупные проекты часто используют комбинацию обеих.
Когда следует рассматривать удаленные усилители PAGA?
Удаленное усиление стоит рассматривать, когда большое количество громкоговорителей расположено далеко от главной аппаратной комнаты. Установка усилителей ближе к этим зонам может сократить длинные трассы кабелей громкоговорителей и упростить локальное полевое распределение.
Может ли одна система PAGA использовать как центральные, так и удаленные усилители?
Да. Это распространенный гибридный подход. Близлежащие зоны оповещения могут использовать усилители в главной аппаратной комнате, а отдаленные зоны — сетевые удаленные усилители. Обе остаются под управлением одной системы и единой логики приоритетов сигнализации.
Требуется ли распределенной системе PAGA IP-сеть?
Многие современные распределенные системы PAGA используют IP- или Ethernet-связь между центральным и удаленным оборудованием. Точный метод передачи зависит от платформы, но сеть должна рассматриваться как часть проектирования доступности системы, а не как отдельный инфраструктурный слой.
Обеспечивает ли распределенная архитектура автоматическое резервирование?
Нет. Распределение и резервирование решают разные проектные задачи. Распределенное оборудование может уменьшить физическую концентрацию и помочь изолировать некоторые отказы, но контроллеры, сети, усилители, блоки питания и полевые цепи по-прежнему требуют соответствующей стратегии резервирования.
Наиболее подходящая архитектура PAGA — та, которая соответствует физическому объекту, а не принудительно возвращает каждую зону оповещения в одну аппаратную комнату.
Для компактного объекта централизованное усиление может обеспечить самую простую установку. Для географически рассредоточенного объекта удаленные узлы могут уменьшить концентрацию кабелей и создать более четкие физические границы отказов. Если в одном проекте присутствуют оба условия, гибридная архитектура часто является более практичным решением.
Перед окончательным утверждением архитектуры проект должен четко определить три момента: где находятся основные коммуникационные ресурсы, что происходит при отказе каждой критической части и насколько легко в будущем можно добавить новые зоны оповещения.
