Конвергентная система связи предназначена для объединения голоса, диспетчеризации, интеркома, оповещения, видеоинтеграции, экстренных уведомлений и бизнес-коммуникаций в одной согласованной платформе. Однако во многих проектах такая система не может работать как изолированная IP-сеть. Ей часто нужно подключаться к телефонной сети общего пользования, устаревшим линиям PBX, операторским голосовым сервисам или уже существующим телефонным ресурсам предприятия. Поэтому доступ к внешним телефонным линиям становится важной частью планирования системы.

В реальных внедрениях есть три основных способа подключения конвергентной системы к телефонным услугам: аналоговый транковый доступ FXO, цифровой транковый доступ E1 и транковый доступ IMS/SIP. У каждого метода своя сетевая структура, модель затрат, диапазон емкости, требования к шлюзу и оптимальные сценарии применения. Правильный выбор влияет не только на качество и одновременность звонков, но и на нумерацию, маршрутизацию, безопасность, масштабируемость, обслуживание и долгосрочные эксплуатационные расходы.

Почему внешний голосовой доступ всё ещё важен

Современные коммуникационные платформы всё чаще строятся на IP. SIP-серверы, IP PBX, softswitch-платформы, диспетчерские консоли, SIP-телефоны, промышленные телефоны, аварийные переговорные станции и IP-громкоговорители могут работать через Ethernet или частные IP-сети. Для внутренней связи такая архитектура эффективна и гибка: пользователи набирают внутренние номера, запускают объявления, входят в диспетчерские группы и объединяют несколько площадок по IP.

Но многим организациям по-прежнему нужно совершать и принимать звонки через телефонную сеть общего пользования. Диспетчерская может звонить внешним ремонтным бригадам. Заводу нужны публичные голосовые линии для поставщиков, клиентов и аварийных служб. Кампус может принимать внешние вызовы на внутренние SIP-номера. Транспортному узлу может понадобиться звонить на мобильные и городские номера. В таких случаях платформе нужен надежный проект внешнего доступа.

Способ внешнего доступа выбирают по объему звонков, доступным ресурсам оператора, бюджету, требованиям к нумерации и будущему расширению. Небольшой объект с несколькими внешними вызовами может использовать аналоговые линии. Крупная организация с высокой одновременностью может выбрать E1 или IMS/SIP. Распределенное предприятие может предпочесть IP-решение с защитой SBC и централизованной маршрутизацией.

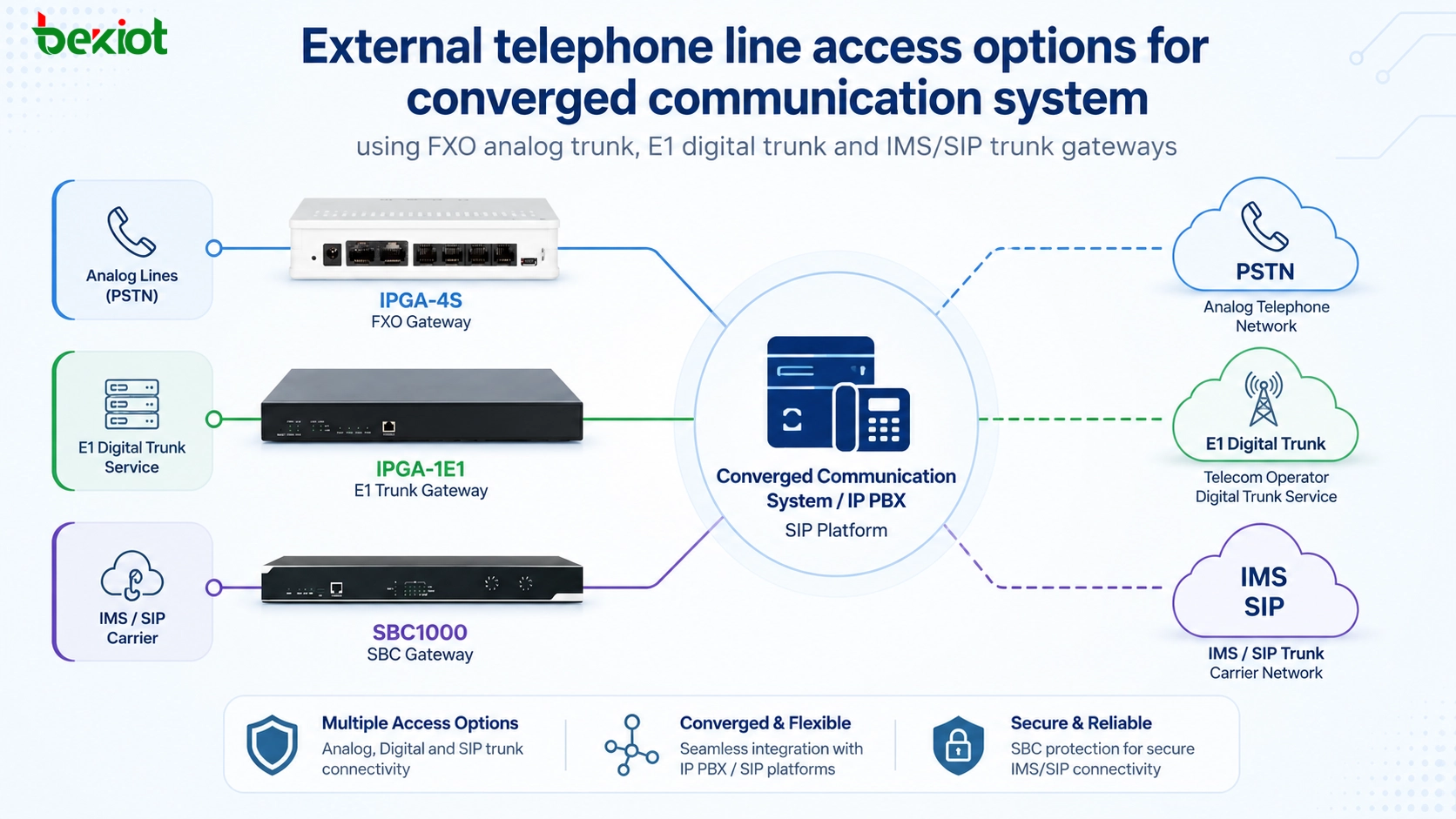

Три основных пути доступа

Эти три пути отличаются не только кабелями. Они отражают разные поколения телефонного доступа. FXO подключает традиционные телефонные линии. E1 объединяет множество голосовых каналов через цифровой интерфейс. IMS/SIP передает голосовые услуги по широкополосным IP-сетям и лучше соответствует современной архитектуре операторов.

Хороший проект не считает один метод универсально лучшим. Он сопоставляет каждый метод с задачей. FXO прост и подходит для небольшой емкости. E1 дает большую одновременность и единую внешнюю нумерацию. IMS/SIP обеспечивает IP-доступ, гибкие сервисные возможности и хорошее соответствие современным конвергентным платформам, но требует внимательного проектирования безопасности и совместимости.

При выборе шлюза решения Becke Telcom можно соотнести с этими типами доступа: IPGA-4S FXO Gateway для аналоговых линий, IPGA-1E1 Trunk Gateway для цифрового транка E1 и SBC1000 Gateway для безопасности и совместимости IMS/SIP-транков.

Использование аналоговых линий для небольшой емкости

Аналоговый транковый доступ FXO — это традиционный способ подключения телефонной линии. Проще говоря, это тот же тип линии, который используется многими устаревшими фиксированными телефонными услугами. Когда конвергентной системе нужно подключиться к оператору по аналоговым линиям, используется FXO-шлюз, который преобразует аналоговую телефонную линию в SIP- или IP-голосовой доступ для платформы.

Главное преимущество метода — простота. Если объекту нужно всего несколько внешних линий, аналоговый доступ легко понять, легко развернуть и удобно применять в небольших офисах, малых заводах, филиалах, охранных комнатах, управляющих офисах и местах с ограниченной потребностью во внешних вызовах.

Однако у FXO есть явное ограничение: каждый телефонный номер обычно связан с одной физической линией. Если проекту нужны десятки или сотни внешних каналов, заводить множество отдельных аналоговых линий в аппаратную становится неэффективно и нереалистично. Кабельное хозяйство, стоимость монтажа, число портов, обслуживание и согласование с оператором усложняются.

Еще один вопрос — нумерация. Когда у каждой линии свой номер, управление внешним сервисом менее удобно. Оператор может предоставить поиск свободной линии или привязать несколько аналоговых линий к одному публичному номеру, но это может требовать дополнительной настройки и оплаты. Поэтому FXO лучше подходит для низкой одновременности, а не для масштабного телефонного доступа.

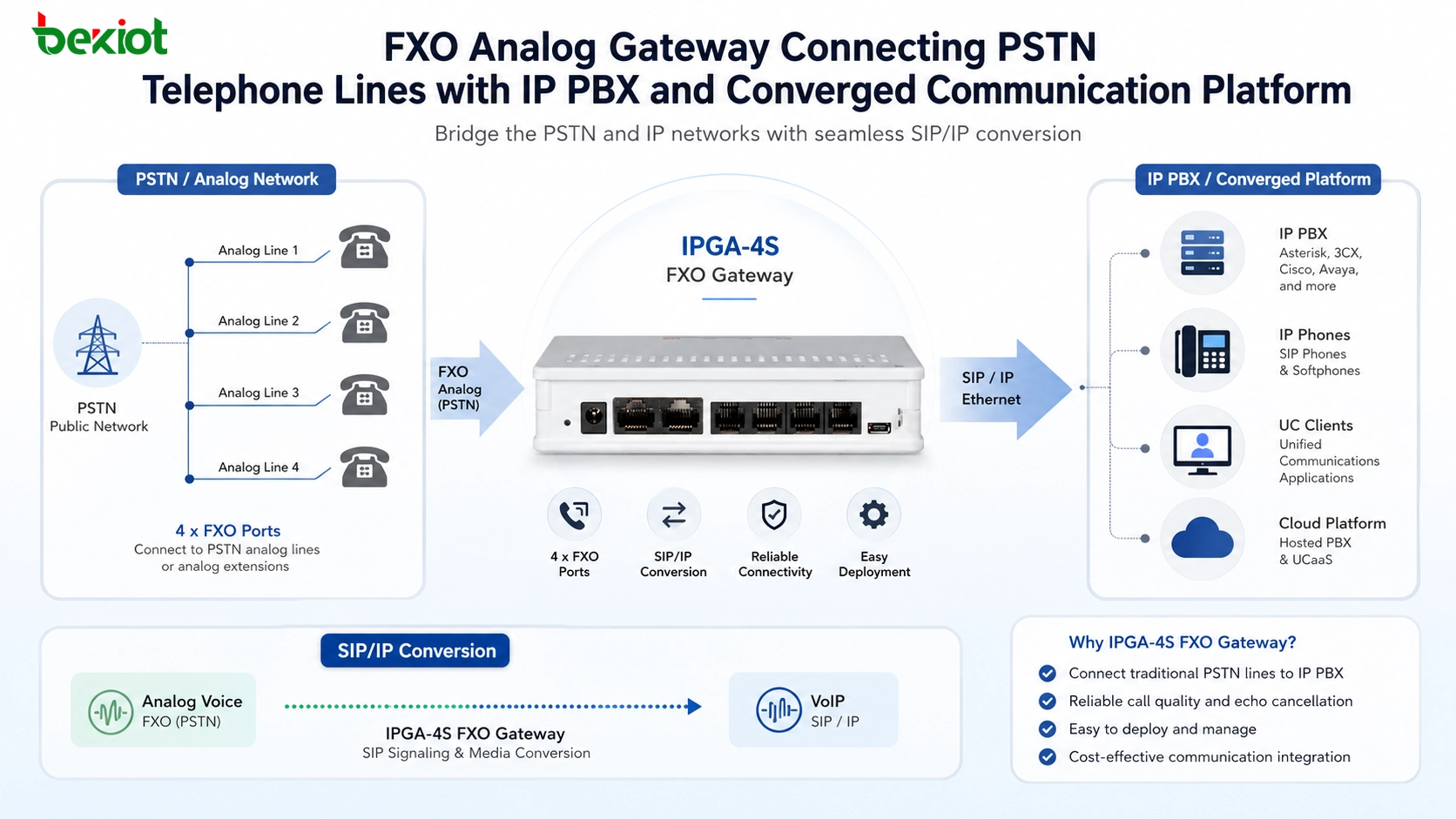

Как FXO-шлюз входит в систему

FXO-шлюз находится между аналоговой телефонной линией и IP-платформой связи. С одной стороны он подключается к аналоговой линии оператора. С другой — регистрируется или соединяется с SIP-сервером, IP PBX, softswitch или конвергентной системой. Шлюз преобразует аналоговый голос и сигнализацию в SIP/RTP-трафик, чтобы внутренние IP-абоненты могли совершать и принимать внешние вызовы.

При планировании FXO нужно подсчитать требуемое количество внешних линий и выбрать шлюз с подходящим числом портов. Например, четырехпортовый FXO-шлюз подключает четыре аналоговые линии. Для небольших объектов этого может быть достаточно. Для крупных внедрений FXO трудно масштабировать, и следует рассмотреть E1 или IMS/SIP.

Планирование FXO также должно учитывать определение номера вызывающего, полярность линии, детекцию сигнала занято, согласование импеданса, маршрутизацию плана набора, правила аварийных вызовов и поведение при отказе. Эти детали влияют на корректное завершение звонков, отображение входящих номеров и совместимость с характеристиками аналоговой линии оператора.

Масштабирование внешних звонков через цифровые транки

Цифровой транковый доступ E1 решает проблему множества отдельных аналоговых линий для голосового сервиса с высокой одновременностью. Вместо выделения физической аналоговой линии каждому вызову E1 использует цифровую передачу с временным разделением. Один интерфейс E1 содержит 32 временных интервала и в типичных телефонных приложениях обычно дает 30 одновременных голосовых каналов, а остальные интервалы используются для синхронизации и сигнализации в зависимости от реализации.

Это важное преимущество для средних и крупных проектов. С E1 организация может поддерживать много одновременных вызовов при гораздо меньшем числе физических цепей, чем с аналоговыми линиями. В сочетании с операторской оптикой или цифровой передачей E1 обеспечивает стабильный централизованный телефонный доступ и упрощает кабельное хозяйство аппаратной.

Цифровой транк E1 подходит для объектов, которым нужны высокая одновременность, единые внешние номера, централизованная входящая и исходящая маршрутизация и стабильный голосовой доступ. Примеры: штаб-квартиры, крупные заводы, диспетчерские центры, больницы, кампусы, отели, транспортные объекты и организации с большим числом публичных вызовов одновременно.

Планирование сигнализации и емкости E1

E1-транковый шлюз соединяет цифровой транк оператора с конвергентной системой. Он преобразует голосовые каналы и сигнализацию E1 в SIP-каналы для IP-платформы. Во многих внедрениях E1 может использовать сигнализацию ISDN-PRI или SS7, в зависимости от оператора и регионального проектирования сети.

При выборе E1-шлюза инженерам нужно подтвердить три пункта. Первый — количество портов: один порт E1 обычно поддерживает до 30 голосовых каналов, поэтому число портов должно соответствовать ожидаемой одновременности. Второй — тип сигнализации: шлюз должен поддерживать метод оператора. Третий — нумерация и маршрутизация: сопоставление входящих номеров, выбор исходящих маршрутов, обработка caller ID и маршруты аварийных вызовов.

E1 дает сильную одновременность, но общий бюджет может быть выше, чем у небольшого аналогового доступа. Линейный сервис, оборудование шлюза, взаимодействие с оператором и настройка сигнализации требуют профессионального планирования. Поэтому E1 оправдан, когда объем вызовов достаточен для цифрового транка.

Перенос голосового доступа в IP-сети

Транковый доступ IMS/SIP отражает общий переход от выделенных голосовых цепей к операторским IP-сервисам. Традиционные FXO-линии и E1-транки обычно требуют выделенных физических линий. Это может увеличить стоимость развертывания, особенно когда организация переходит к IP-инфраструктуре и широкополосным сетям.

IMS использует SIP как протокол управления сессиями. Поскольку многие конвергентные системы уже основаны на SIP, IMS/SIP-транк естественнее соединяет голосовые услуги оператора с IP PBX, softswitch или коммуникационной платформой. Он поддерживает высокую одновременность, централизованную маршрутизацию, гибкое управление номерами и более богатые сервисы.

По мере улучшения широкополосного доступа IP-сети могут переносить больше голоса и видео в реальном времени. Для организаций, которым нужен масштабируемый внешний голосовой доступ, IMS/SIP снижает зависимость от отдельных аналоговых или E1-цепей и облегчает интеграцию голоса в современную IP-архитектуру.

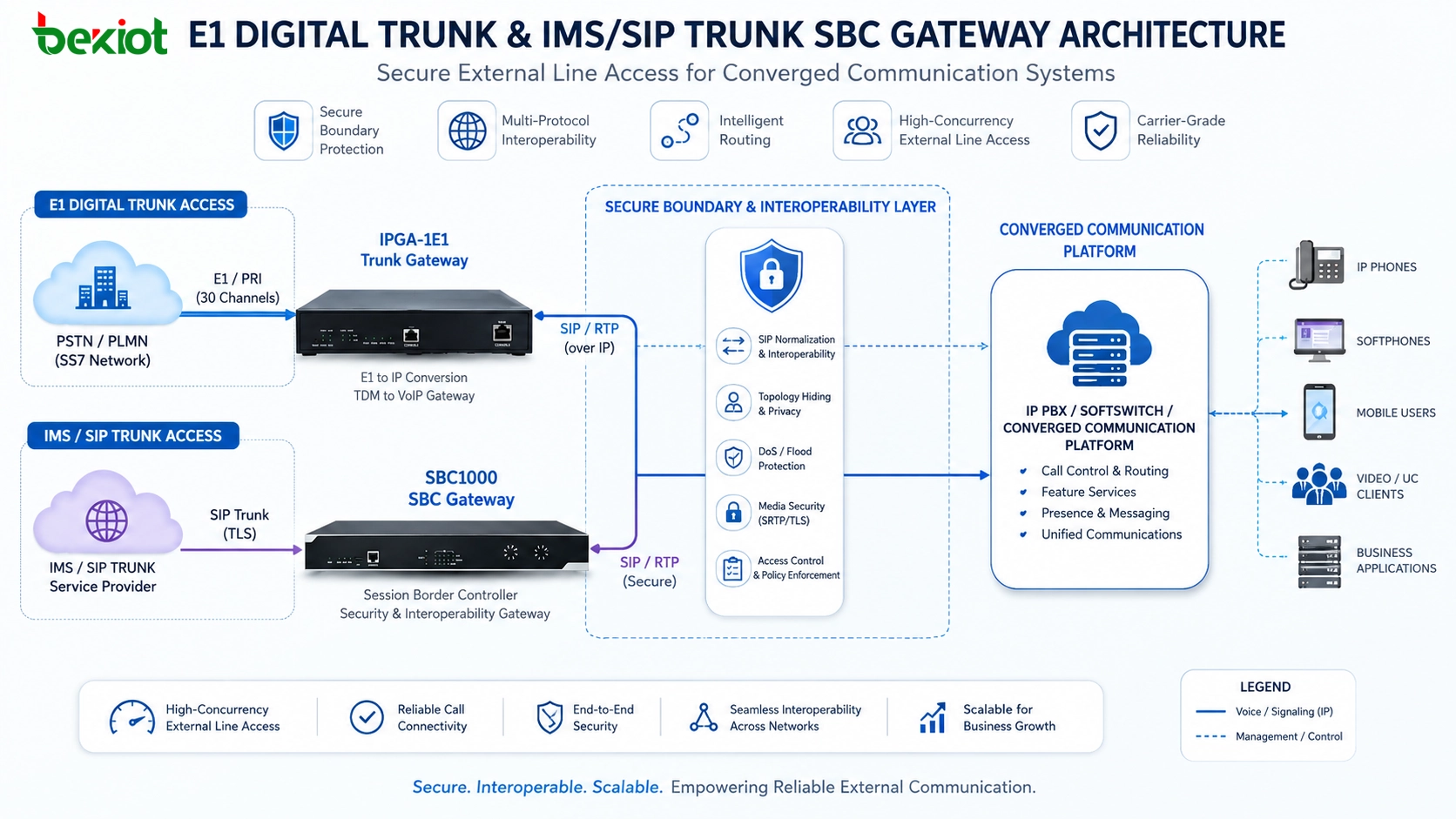

Почему обычно нужен SBC

Хотя IMS/SIP лучше соответствует IP-связи, прямое подключение не всегда рекомендуется. Во многих проектах между IMS/SIP-транком и конвергентной системой устанавливают Session Border Controller, или SBC. Он служит границей безопасности, совместимости, маршрутизации и управления медиа.

SBC защищает внутреннюю систему от внешнего SIP-доступа. Он помогает с NAT traversal, нормализацией SIP, скрытием топологии, контролем доступа, согласованием кодеков, закреплением медиа, контролем допуска вызовов и отказоустойчивой маршрутизацией. Он также улучшает совместимость, когда сеть IMS оператора и корпоративная платформа используют разные SIP-поведения, кодек-политики или транспортные настройки.

Практически SBC делает доступ IMS/SIP безопаснее и управляемее. Он создает профессиональную границу между сетью оператора и корпоративной сетью, помогает сохранить стабильное поведение вызовов и снижает риски безопасности и несовместимости.

Выбор правильного метода для проекта

Правильный метод зависит от масштаба и цели проекта. Аналоговый FXO подходит для небольшого числа линий и низкой внешней одновременности. Он прост в развертывании и экономичен, если системе нужно всего несколько путей в публичную сеть.

Цифровой E1 подходит для проектов с более высоким спросом на одновременные вызовы. Он дает до 30 голосовых каналов на интерфейс E1 и поддерживает единый внешний номерной доступ. Это лучше для организаций с централизованным публичным телефонным сервисом и стабильными многоканальными входящими и исходящими вызовами.

IMS/SIP подходит для IP-ориентированных организаций, большой одновременности, расширенных услуг и современной операторской интеграции. Он особенно полезен, когда проект хочет снизить зависимость от отдельных физических линий и строить внешний голосовой доступ через широкополосные или операторские IP-сети. В большинстве профессиональных проектов IMS/SIP следует использовать с SBC.

О доступе через беспроводной шлюз

Помимо FXO, E1 и IMS/SIP, некоторые системы могут использовать беспроводной шлюз с мобильными SIM-картами для подключения к телефонной сети. Это может быть полезно во временных сценариях, удаленных местах, для аварийного резервирования или там, где нет фиксированных линий.

Однако обычно это не основной метод внешнего доступа для предприятий. Управление мобильными SIM-картами часто подчиняется более строгим правилам и ограничениям. Массовое или долгосрочное использование может создать проблемы соответствия, стабильности и администрирования. Поэтому такой доступ обычно оставляют для особых случаев.

Проектирование маршрутизации звонков

После выбора внешнего доступа нужно спроектировать маршрутизацию звонков. Система должна определить, как внутренние номера используют внешние линии, какие отделы могут звонить наружу, как распределяются входящие вызовы, идут ли они в IVR, группу вызова, диспетчеру, серверу записи или аварийной консоли, и как работает failover.

Для FXO маршрутизация обычно основана на доступных аналоговых портах и группах линий. Для E1 — на группах транков, DID-номерах, правилах caller ID и политиках отделов. Для IMS/SIP маршрутизация может быть еще гибче, особенно если SBC поддерживает несколько транков, отказоустойчивость операторов, переписывание номеров и контроль кодеков.

В критически важных средах аварийные вызовы нужно планировать особенно тщательно. Система должна определить, какой транк используется для аварийного исходящего вызова, как отображается идентификатор вызывающего и что происходит при отказе основного транка. Внешний доступ — это не только стоимость или емкость, но и безопасность с непрерывностью бизнеса.

Безопасность и надежность

Внешний телефонный доступ приносит риски, потому что система подключается к внешним сетям. Для аналогового и E1-доступа риски в основном связаны со стабильностью линии, физическим подключением, защитой от мошенничества и контролем маршрутов. Для IMS/SIP важнее кибербезопасность, поскольку SIP-трафик проходит через IP-сети.

Планирование безопасности должно включать строгую SIP-аутентификацию, списки разрешенных IP, транспортную безопасность при поддержке, скрытие топологии SBC, антисканирование, ограничение скорости вызовов, защиту от телефонного мошенничества и четкие права маршрутизации. Запись, журналы, тревоги и детализация вызовов помогают отслеживать аномалии.

Планирование надежности должно включать резервирование шлюзов, резервные транки, защиту питания, мониторинг сети, анализ SLA оператора и failover-маршруты. В крупных проектах внешний голосовой доступ не должен зависеть от одного пути. Можно использовать IMS/SIP как основной транк, а E1 или FXO как резерв.

Рекомендуемая схема внедрения

Практическое внедрение начинается с обследования требований. Команда должна подтвердить число пользователей, ожидаемую внешнюю одновременность, объем входящих и исходящих вызовов, требования к публичным номерам, существующие ресурсы оператора, требования аварийных вызовов и планы расширения.

Второй шаг — выбор шлюза. Малые объекты могут использовать FXO-шлюзы для аналоговых линий. Средние и крупные объекты — E1-шлюзы, если оператор предоставляет цифровые транки. IP-ориентированные проекты могут использовать IMS/SIP с защитой SBC для безопасности, совместимости и контроля маршрутов.

Третий шаг — интеграционное тестирование. Перед эксплуатацией инженеры должны проверить входящие и исходящие вызовы, caller ID, освобождение по тону занято, совместимость кодеков, передачу DTMF, перевод вызова, запись, отказоустойчивую маршрутизацию, аварийные вызовы и стабильность длительных разговоров.

Последний шаг — план эксплуатации и обслуживания. Администраторы должны контролировать состояние шлюзов, доступность транков, SIP-регистрацию, процент неудачных вызовов, использование одновременных каналов, потери пакетов, джиттер и подозрительные исходящие вызовы. Это помогает поддерживать стабильную связь и снижать простои.

Заключение

Есть три основных способа подключения внешних телефонных услуг к конвергентной системе: аналоговый FXO-транк, цифровой E1-транк и IMS/SIP-транк. FXO подходит для небольшого числа линий и низкой одновременности. E1 подходит для высокой одновременности и единой нумерации. IMS/SIP подходит для современного IP-доступа оператора, крупной интеграции услуг и более широких коммуникационных возможностей.

Лучший выбор зависит от конкретного проекта. Малому офису или филиалу может хватить нескольких аналоговых линий. Крупному предприятию, кампусу или командному центру может понадобиться E1. Современная IP-система связи может предпочесть IMS/SIP с SBC на границе сети.

Успешный дизайн внешнего доступа должен балансировать стоимость, емкость, безопасность, совместимость, ресурсы оператора и будущую масштабируемость. С правильной архитектурой шлюзов конвергентная платформа может объединить внутренних SIP-пользователей, диспетчерские консоли, аварийные терминалы и публичные телефонные сети в стабильную и управляемую систему.

Частые вопросы

Какие основные методы внешнего телефонного доступа применяются в конвергентных системах?

Три основных метода — аналоговый FXO-транк, цифровой E1-транк и IMS/SIP-транк. FXO подходит для малой емкости аналоговых линий, E1 — для цифровых транков с высокой одновременностью, IMS/SIP — для операторского голосового доступа по IP.

Когда следует использовать аналоговый FXO-доступ?

FXO подходит, когда системе нужно небольшое число внешних телефонных линий. Он прост в развертывании и экономичен при низкой одновременности, но не идеален для десятков или сотен внешних каналов.

Сколько вызовов поддерживает один E1-транк?

Типичный E1-транк имеет 32 временных интервала и обычно поддерживает 30 одновременных голосовых вызовов в стандартных телефонных приложениях. Перед выбором шлюза также нужно уточнить, использует ли оператор ISDN-PRI, SS7 или другую сигнализацию.

Почему SBC важен для IMS/SIP-транкинга?

SBC защищает внутреннюю систему при подключении к внешним IMS/SIP-сервисам. Он поддерживает SIP-безопасность, NAT traversal, согласование кодеков, нормализацию SIP, управление маршрутизацией, скрытие топологии и совместимость между сетью оператора и корпоративной платформой.

Можно ли использовать беспроводные SIM-шлюзы как внешние линии?

SIM-шлюзы можно применять в особых случаях: временный доступ, аварийный резерв или удаленные объекты без фиксированных линий. Однако из-за строгого управления SIM-картами и эксплуатационных ограничений они обычно не являются основным методом корпоративного внешнего телефонного доступа.
