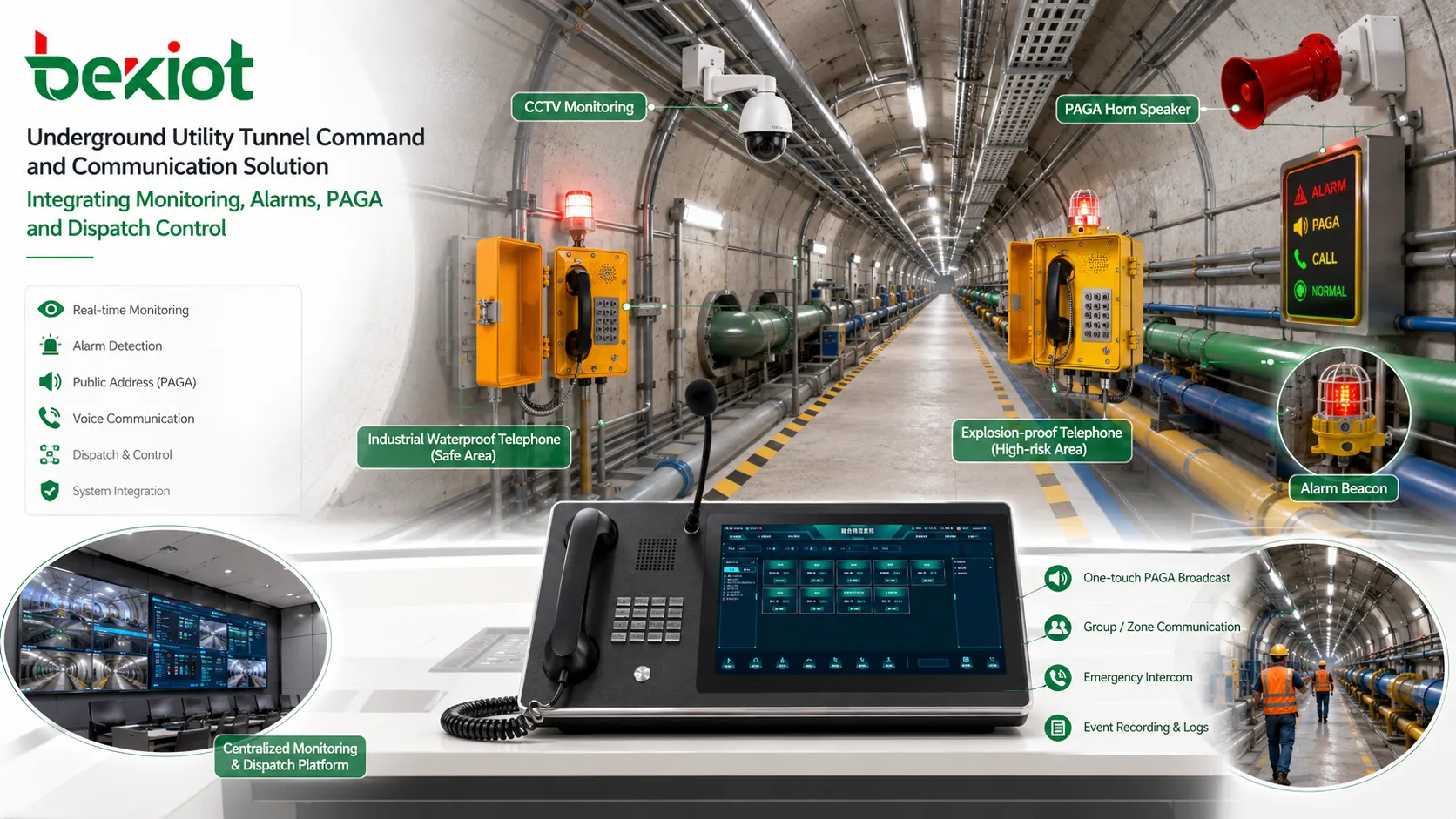

Городские подземные коммунальные тоннели становятся важной частью инфраструктуры современных городов. Вместо прокладки силовых, коммуникационных, водопроводных, дренажных, газовых и тепловых трубопроводов по отдельным подземным трассам, коммунальный тоннель объединяет несколько городских трубопроводов в единый планируемый подземный коридор. Это повышает эффективность обслуживания, сокращает повторные раскопки дорог, защищает внешний вид города и поддерживает долгосрочное городское развитие.

Крупномасштабное обновление городской инфраструктуры продолжает создавать высокий спрос на модернизацию подземных трубопроводов: ожидается, что ежегодно будет улучшаться более 100 000 километров подземных сетей. За этой строительной возможностью стоят не только гражданские работы. Коммунальные тоннели также нуждаются в интеллектуальном мониторинге, привязке сигналов тревоги, связи, оповещении, видео, ГИС и диспетчерских возможностях для обеспечения безопасной эксплуатации и реагирования на чрезвычайные ситуации.

Почему коммунальные тоннели нуждаются в интегрированной операционной платформе

Коммунальный тоннель — это не только подземный проход для трубопроводов. Это сложная инфраструктурная среда, где в одном коридоре могут coexist электрические кабели, коммуникационные линии, водопроводные трубы, дренажные системы, газопроводы, теплотрассы, вентиляционное оборудование, осветительные приборы, системы пожаротушения и водоотведения. Это делает эксплуатацию и обслуживание более эффективными, но также предъявляет более высокие требования к контролю безопасности.

Когда несколько типов трубопроводов размещены в одном подземном пространстве, любое аномальное состояние может затронуть более одной подсистемы. Высокая температура, чрезмерная влажность, скопление воды, вредные газы, утечка горючего газа, риск пожара, отказ оборудования, несанкционированное проникновение или прерывание связи — все это может создать операционные риски. Системы мониторинга с одной функцией недостаточно для такой среды.

Практическое решение для коммунального тоннеля должно объединять мониторинг, сигнализацию, связь, оповещение, видеонаблюдение, ГИС и диспетчерское управление в единую операционную структуру. Цель — не усложнить систему, а сделать сложную подземную инфраструктуру более удобной для наблюдения, управления и реагирования.

Информационные системы, необходимые для современного строительства коридоров

Стандарты строительства коммунальных тоннелей обычно подчеркивают не только пространство, структуру, сейсмостойкость, гидроизоляцию и инженерную безопасность, но и информационные системы, поддерживающие долгосрочное управление. Для уровня мониторинга и сигнализации коммунальный тоннель должен включать экологический и оборудования мониторинг, защиту безопасности, связь, раннее предупреждение и сигнализацию, единую платформу управления и географическую информационную систему.

Различные типы трубопроводов также требуют разных механизмов предупреждения. Там, где существует риск пожара, должна быть настроена автоматическая пожарная сигнализация. Там, где может присутствовать газ или горючие среды, следует планировать системы обнаружения и сигнализации горючего газа. Эти системы не должны работать как изолированные устройства. Они должны передавать информацию на центральную платформу и участвовать в управлении привязкой при возникновении события.

Платформа должна собирать и обрабатывать информацию от нескольких подсистем, включая вентиляцию, электропитание, освещение, мониторинг и сигнализацию, пожаротушение, дренаж, контроль доступа и коммуникационное оборудование. Благодаря единому мониторингу и управлению операционный центр может лучше понимать состояние тоннеля и своевременно координировать техническое обслуживание или реагирование на чрезвычайные ситуации.

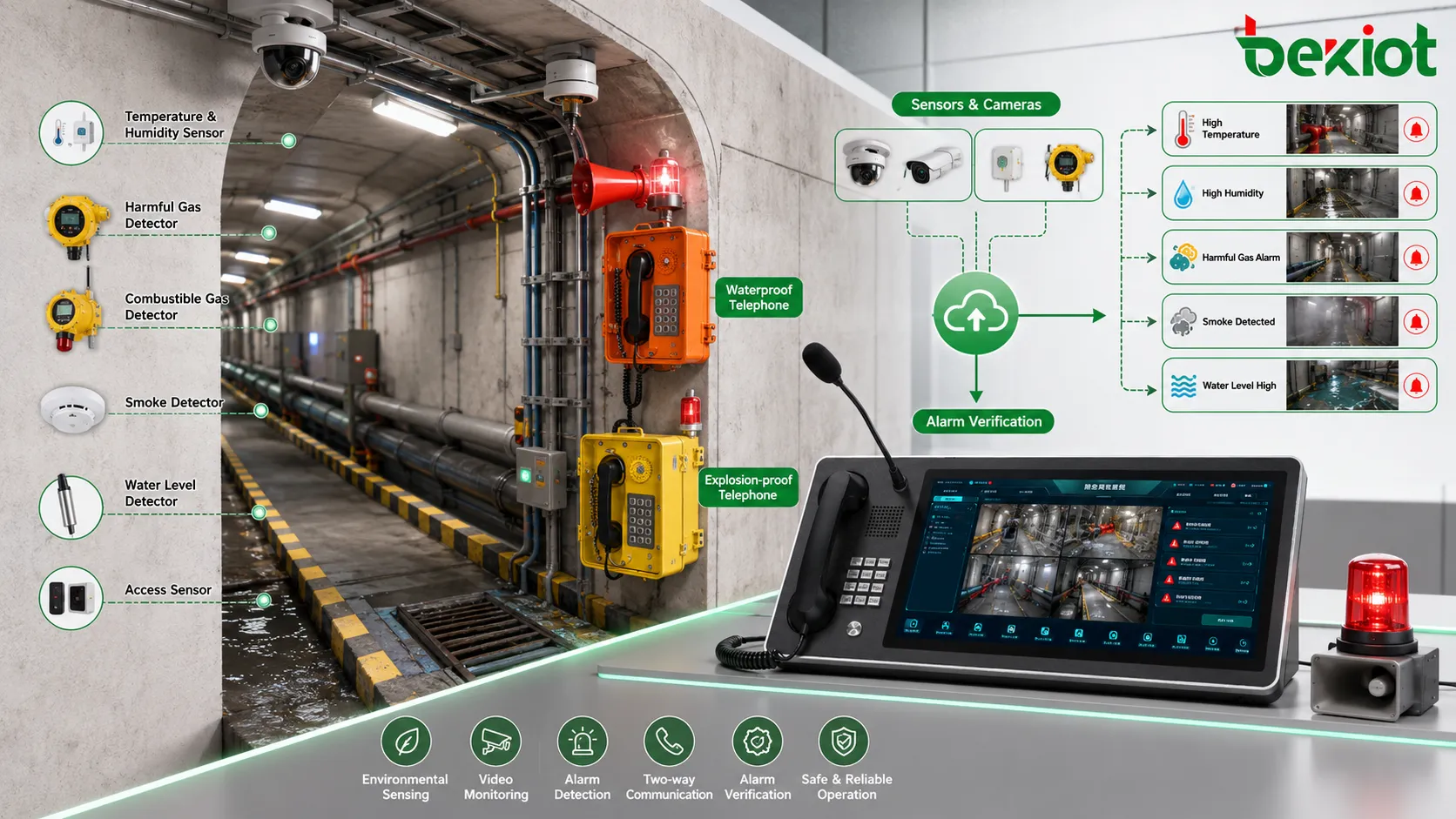

Экологическое зондирование и видеовидимость

Подземные коммунальные тоннели нуждаются во многих типах датчиков. Датчики температуры и влажности помогают операторам оценить базовое экологическое состояние коридора. Детекторы вредных газов и детекторы горючего газа помогают выявить риски, которые могут быть не видны обслуживающему персоналу. Датчики уровня воды, дымовые извещатели, датчики состояния оборудования и датчики доступа могут предоставлять дополнительные оперативные данные.

Эти системы датчиков должны работать совместно с видеонаблюдением. Камеры могут предоставить визуальное подтверждение при срабатывании сигнала тревоги, входе обслуживающего персонала в тоннель или при сообщении о нештатном поведении оборудования. Вместо того чтобы полагаться только на текст тревоги, диспетчеры могут использовать живое видео для проверки ситуации и решения, начинать ли оповещение, вызывать обслуживающий персонал, уведомлять аварийные бригады или активировать процедуры привязки.

Видеомониторинг также улучшает отслеживаемость. Во время плановых проверок, нештатных событий, технического обслуживания оборудования или реагирования на чрезвычайные ситуации записанное видео может помочь менеджерам просмотреть процесс, подтвердить ответственность и улучшить будущие планы реагирования.

Точки связи внутри критических мест

Возможность связи необходима внутри подземных коридоров. Обслуживающие рабочие, инспекционные группы, персонал безопасности и аварийно-спасательные службы должны иметь возможность связаться с центром управления при входе в тоннель. Важные узлы должны быть оборудованы IP-станциями связи, аварийными переговорными пунктами или другими надежными голосовыми терминалами, чтобы персонал мог сообщать о проблемах и получать инструкции.

В дополнение к связи «точка-точка», в подходящих секциях тоннеля следует размещать оборудование оповещения и вещания. При возникновении чрезвычайной ситуации центр управления может отправить предупреждающие сообщения, инструкции по эвакуации, напоминания о техническом обслуживании или объявления о безопасности в пострадавшую зону. Это особенно важно, когда рабочие могут находиться не рядом с телефонным терминалом или когда требуется быстрое оповещение по всей зоне.

Связь и вещание на основе IP также помогают уменьшить фрагментацию системы. Голосовые вызовы, аварийные точки помощи, зоны вещания, привязка сигналов тревоги и диспетчерские команды могут быть связаны через единую платформу, что делает весь коммуникационный процесс более удобным.

Связанное системное решение: /paga-systems/paga-solution-for-underground-utility-tunnels

Централизованное диспетчерское управление для мониторинга и аварийной привязки

Платформа управления подземного коммунального тоннеля должна поддерживать иерархическую конфигурацию, связь данных, сбор информации и интегрированную обработку. На практике это означает, что платформа должна быть способна получать данные от различных систем, понимать связь между устройствами и местоположениями и предоставлять операторам четкий командный интерфейс.

Например, когда в одной секции тоннеля срабатывает сигнал тревоги по горючему газу, диспетчерская платформа должна показать местоположение тревоги на карте, отобразить близлежащие камеры, уведомить соответствующий персонал, запустить локальные предупреждения по громкой связи и поддерживать голосовую связь с полевыми работниками. Если событие серьезное, платформа должна помочь центру управления координировать аварийные бригады, обслуживающие команды и внешние ведомства.

Именно здесь система командования и диспетчеризации обеспечивает практическую ценность. Она соединяет шлюзы связи, видеосистемы, интерфейсы IoT, устройства сигнализации, оконечные точки вещания и полевые терминалы. Вместо проверки каждой подсистемы по отдельности оператор может управлять связью, предупреждениями, визуальной проверкой и реагированием на чрезвычайные ситуации с одной платформы.

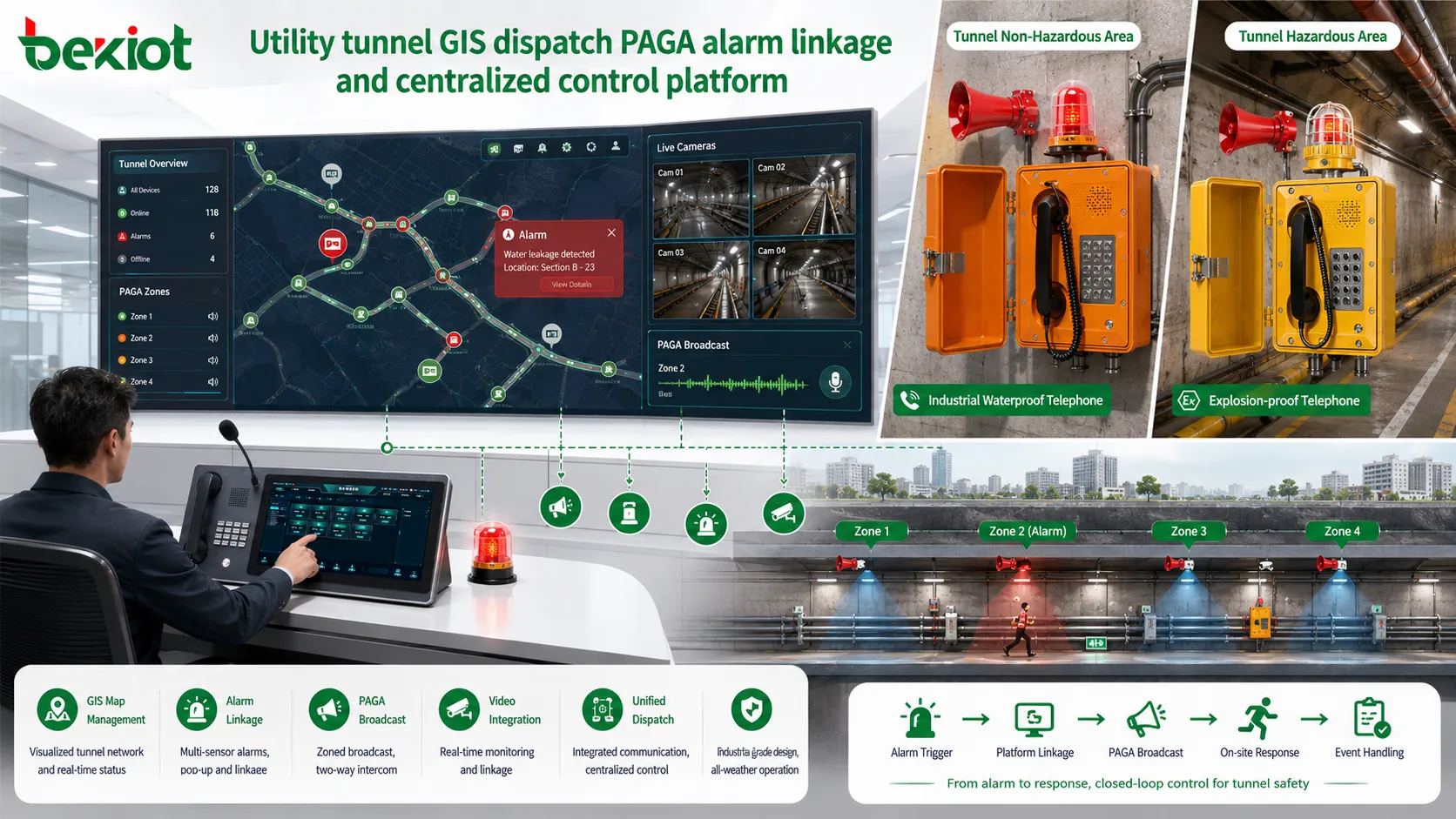

ГИС-картография для управления на основе местоположения

Географическая информационная система очень ценна для эксплуатации подземных коммунальных тоннелей. Поскольку тоннели могут простираться на большие расстояния и содержать много отсеков, секций, входов, аппаратных, трубопроводов и контрольных точек, операторам нужен четкий пространственный вид инфраструктуры.

ГИС может показывать маршруты тоннелей, местоположения устройств, точки тревог, позиции камер, зоны вещания, входы для обслуживания и распределение трубопроводов. При возникновении тревоги платформа может быстро локализовать событие и отобразить связанные ресурсы поблизости. Это сокращает время, необходимое для идентификации пострадавшей зоны, и повышает точность командования.

ГИС также поддерживает повседневную работу. Планы технического обслуживания, маршруты инспекций, состояние оборудования и исторические события могут быть привязаны к физическим местоположениям. Это помогает менеджерам перейти от простого мониторинга устройств к управлению инфраструктурой на основе местоположения.

Единое управление вентиляцией, энергоснабжением, освещением, пожаротушением и дренажем

Управление коммунальным тоннелем включает множество электромеханических систем. Вентиляция помогает поддерживать качество воздуха и удалять вредные газы. Электроснабжение обеспечивает работу связи, освещения, мониторинга и устройств управления. Освещение обеспечивает безопасную инспекцию и обслуживание. Системы пожаротушения реагируют на дым, огонь или аномальное тепло. Дренажные системы предотвращают скопление воды и снижают повреждение оборудования.

Единая платформа управления должна отслеживать эти системы и поддерживать привязку управления там, где это уместно. Например, газовая тревога может потребовать привязки вентиляции. Пожарная тревога может потребовать вещания сообщений об эвакуации и проверки по видео. Тревога уровня воды может потребовать инспекции дренажного оборудования и диспетчеризации ремонта. Сбой питания может потребовать проверки резервного питания и координации аварийного ремонта.

Этот тип привязки является одной из основных причин, по которой коммунальные тоннели нуждаются в командно-ориентированном решении, а не только в панели мониторинга. Платформа должна помогать операторам предпринимать скоординированные действия, а не только отображать изолированные тревоги.

Как решение поддерживает повседневную работу

Во время нормальной работы система помогает управленческой команде отслеживать состояние тоннеля, проверять статус устройств, контролировать вход персонала, планировать обслуживание и просматривать исторические данные. Операторы могут видеть экологические показатели, состояние связи, видеопотоки с камер, записи тревог и состояние оборудования через единую платформу.

Когда обслуживающие рабочие входят в тоннель, станции связи и зоны вещания обеспечивают более безопасную рабочую среду. Если рабочие обнаруживают аномальные условия, они могут немедленно связаться с центром управления. Если центр управления должен отдать инструкции, он может использовать голосовые вызовы, групповую связь или зоновое вещание в зависимости от ситуации.

Повседневная работа также является процессом предотвращения рисков. Непрерывно собирая данные датчиков, видеоинформацию и состояние оборудования, платформа помогает менеджерам выявлять потенциальные проблемы до того, как они перерастут в более крупные инциденты.

Как решение реагирует во время чрезвычайных ситуаций

В чрезвычайной ситуации скорость и ясность имеют решающее значение. Система должна как можно быстрее обнаруживать аномальные события, определять область инцидента, уведомлять персонал, отображать видео, активировать вещание и поддерживать командную связь. Это сокращает задержку между генерацией тревоги и ответным действием.

При пожаре, утечке газа, вредных газах, скоплении воды, несанкционированном проникновении или отказе оборудования платформа должна предоставлять полный рабочий процесс события. Оператор должен знать, что произошло, где произошло, какие устройства находятся поблизости, с какими командами следует связаться и какие действия по привязке можно запустить.

Аварийное вещание и голосовая связь особенно важны. Люди внутри тоннеля могут нуждаться в немедленных инструкциях по эвакуации. Обслуживающие команды могут нуждаться в техническом руководстве. Внешние спасательные службы могут нуждаться в скоординированной информации. Диспетчерская платформа должна поддерживать эти коммуникационные задачи, не заставляя операторов переключаться между несколькими независимыми системами.

Ценность внедрения для проектов городской инфраструктуры

Повышение безопасности подземных работ

Сочетая датчики, сигнализацию, видео, связь и вещание, решение дает операторам лучший обзор подземных условий. Это помогает уменьшить «слепые зоны» и обеспечивает более быстрое реагирование при появлении рисков.

Безопасность не достигается одним устройством. Она зависит от способности обнаруживать, проверять, уведомлять, связываться и координировать действия через полную систему.

Более эффективное обслуживание и управление

Централизованный мониторинг и управление на основе ГИС помогают обслуживающим бригадам понять, где находится оборудование, какую секцию нужно проверить и какая тревога требует действий. Это повышает эффективность ежедневного обслуживания и сокращает ненужные ручные проверки.

Когда информация собирается и обрабатывается через одну платформу, операционный центр может принимать более качественные решения и обслуживать тоннель более системно.

Лучшая долгосрочная масштабируемость

Коммунальные тоннели строятся для будущего городского развития. По мере добавления новых трубопроводов, устройств, камер, датчиков и точек связи платформа должна поддерживать расширение без изменения всей архитектуры.

Масштабируемое решение по управлению и связи позволяет городам постепенно расширять функции мониторинга, вещания, привязки тревог и диспетчеризации по мере роста сети тоннелей.

Рекомендуемый путь внедрения

Определите секции тоннеля и уровни устройств

Команда проекта должна сначала нанести на карту секции тоннеля, отсеки, входы, аппаратные, типы трубопроводов и ключевые точки риска. На основе этой структуры датчики, камеры, станции связи, громкоговорители оповещения и устройства сигнализации могут быть размещены более логично.

Это позволяет избежать случайного размещения устройств и гарантирует, что мониторинг, связь и уведомление о чрезвычайных ситуациях охватывают наиболее важные области.

Создайте единую платформу управления и диспетчеризации

Платформа должна собирать информацию от экологического мониторинга, мониторинга оборудования, систем безопасности, систем связи, систем сигнализации, ГИС, видеонаблюдения, пожаротушения, дренажа, вентиляции, освещения и систем электроснабжения.

Что более важно, она должна поддерживать логику привязки. При возникновении тревоги платформа должна помочь операторам соединить точку тревоги с близлежащим видео, зонами вещания, терминалами связи, обслуживающими бригадами и процедурами реагирования на чрезвычайные ситуации.

Протестируйте рабочие процессы при ЧС перед сдачей

Перед сдачей системы рабочие процессы при ЧС должны быть протестированы в реалистичных сценариях. Они могут включать сигналы обнаружения газа, пожарные сигналы, сигналы скопления воды, тесты связи, тесты вещания, привязку видео, позиционирование ГИС и связь по обслуживанию.

Тестирование должно подтвердить не только работоспособность устройств, но и то, что операторы могут эффективно завершить процесс реагирования через интерфейс платформы.

Часто задаваемые вопросы

Почему коммунальным тоннелям нужны и домофония, и громкоговорители?

Домофония поддерживает прямую связь между работниками и центром управления, тогда как громкоговорители обеспечивают оповещение по всей зоне. В чрезвычайных ситуациях обе функции полезны, так как некоторому персоналу может потребоваться двусторонняя связь, а другим — немедленные инструкции.

Должна ли каждая секция тоннеля иметь одинаковую конфигурацию устройств?

Не обязательно. Конфигурация устройств должна зависеть от типа трубопровода, уровня риска, длины тоннеля, частоты доступа персонала, состояния вентиляции и требований к реагированию на ЧС. Секции с высоким риском могут требовать более плотного покрытия датчиками, видео и оповещением.

Как ГИС улучшает реагирование на чрезвычайные ситуации?

ГИС помогает операторам находить на карте тревоги, близлежащие камеры, входы, зоны вещания и ресурсы для обслуживания. Это сокращает задержку реагирования и делает командные решения более точными.

Можно ли интегрировать существующие системы мониторинга в платформу?

Да. Многие проекты могут интегрировать существующие камеры, датчики, устройства сигнализации и системы управления через шлюзы, стандартные протоколы или интерфейсы платформы. Метод интеграции зависит от текущей архитектуры системы.

Что следует учитывать при долгосрочной эксплуатации?

Долгосрочная эксплуатация должна учитывать техническое обслуживание устройств, анализ записей тревог, тестирование связи, резервное питание, расширение платформы, кибербезопасность, обучение персонала, запасные части и периодические учения по чрезвычайным ситуациям.
