Подземные коммуникационные туннели требуют надежных систем голосовой связи для поддержки как routine эксплуатации, так и реагирования на чрезвычайные ситуации. На главных магистралях, в кабельных камерах, камерах трубопроводов, вентиляционных помещениях, насосных станциях, шахтных стволах, поперечных переходах и центрах управления операторам необходима единая платформа, которая может четко и быстро передавать routine объявления, зональный вызов персонала, общую сигнализацию и инструкции по эвакуации. В этих подземных средах связь является не только вспомогательным инструментом для ежедневного обслуживания. Она также является критической частью безопасности персонала, управления зонами с ограниченным доступом и реагирования на инциденты.
Профессиональная система PAGA объединяет систему оповещения, вызов персонала и общую сигнализацию в единую централизованную коммуникационную платформу. Для подземных коммуникационных туннелей эта платформа помогает операторам передавать уведомления о техническом обслуживании, напоминания по технике безопасности, сообщения о координации работ, предупреждения о чрезвычайных ситуациях и живые командные инструкции по различным секциям туннеля и зонам оборудования. Вместо того чтобы полагаться на фрагментированные локальные устройства, решение создает единую координируемую структуру для подземных операций, реагирования на неисправности и поддержки эвакуации.
Becke Telcom предоставляет промышленные коммуникационные решения для суровых и критически важных сред. Для подземных коммуникационных туннелей решение может интегрировать PAGA, аварийную переговорную связь, промышленные телефоны, SIP-связь, координацию диспетчерской и связь со сторонними системами в масштабируемую подземную сеть безопасности связи, предназначенную для routine эксплуатации и технического обслуживания (O&M) и чрезвычайных событий.
Подземные коммуникационные туннели отличаются от транспортных туннелей или обычных коридоров зданий. Это технические подземные среды, построенные для прокладки критически важных коммуникаций, таких как силовые кабели, кабели связи, водопроводы, дренажные системы и другие муниципальные или промышленные сети, в зависимости от проекта. Поскольку несколько жизненно важных служб могут совместно использовать одну систему подземных коридоров, коммуникационная платформа должна поддерживать как повседневную эксплуатацию, так и реагирование на аномальные события с более высокой дисциплиной и более четким контролем зон.
Рутинная работа в подземных коммуникационных туннелях часто включает патрульные осмотры, координацию технического обслуживания, доступ по разрешениям, обслуживание оборудования и деятельность подрядчиков в разных секциях коридора. В то же время подземная эксплуатация связана с условиями замкнутого или полузамкнутого пространства, ограниченной видимостью, длинными путями эвакуации и возможным воздействием дыма, тепла, газа, затопления или рисков, связанных с вентиляцией. Эти реалии делают недостаточной простую систему громкоговорителей. Объекту нужна платформа, которая может предупреждать, направлять, координировать и обеспечивать двустороннюю связь в изменяющихся условиях.
Длинные подземные коридоры с несколькими техническими секциями и точками доступа
Необходимость routine связи O&M по распределенным подземным зонам
Возможный риск инцидентов, связанных с дымом, газом, теплом, затоплением или вентиляцией
Ограниченная видимость и ограниченные пути эвакуации в подземных пространствах
Требование как широковещательной связи "один-ко-многим", так и двусторонней аварийной связи
Необходимость интеграции с системами пожарной сигнализации, газообнаружения, вентиляции, CCTV и SCADA
В подземных коммуникационных туннелях связь должна не только достигать людей. Она должна помогать им понять, где находится риск, какие действия предпринять и как безопасно перемещаться в условиях дефицита времени.
Система PAGA служит централизованной голосовой коммуникационной магистралью для routine эксплуатации туннеля и реагирования на чрезвычайные ситуации. Она поддерживает routine оповещение, зональный вызов, активацию общей сигнализации, предварительно записанные аварийные сообщения и живые объявления оператора из центра управления. Это помогает операторам туннеля доставлять правильную информацию в правильную подземную секцию с правильным приоритетом.
При практическом развертывании платформа PAGA обычно является частью более широкой структуры управления подземными туннелями. Она может работать совместно с системами пожарной сигнализации, устройствами обнаружения газа, управлением вентиляцией, CCTV, контролем доступа, промышленными телефонами, SIP-связью, SCADA и диспетчерскими платформами. Этот интегрированный подход позволяет подземной связи следовать реальным событиям в туннеле, а не функционировать как изолированный аудиоуровень.

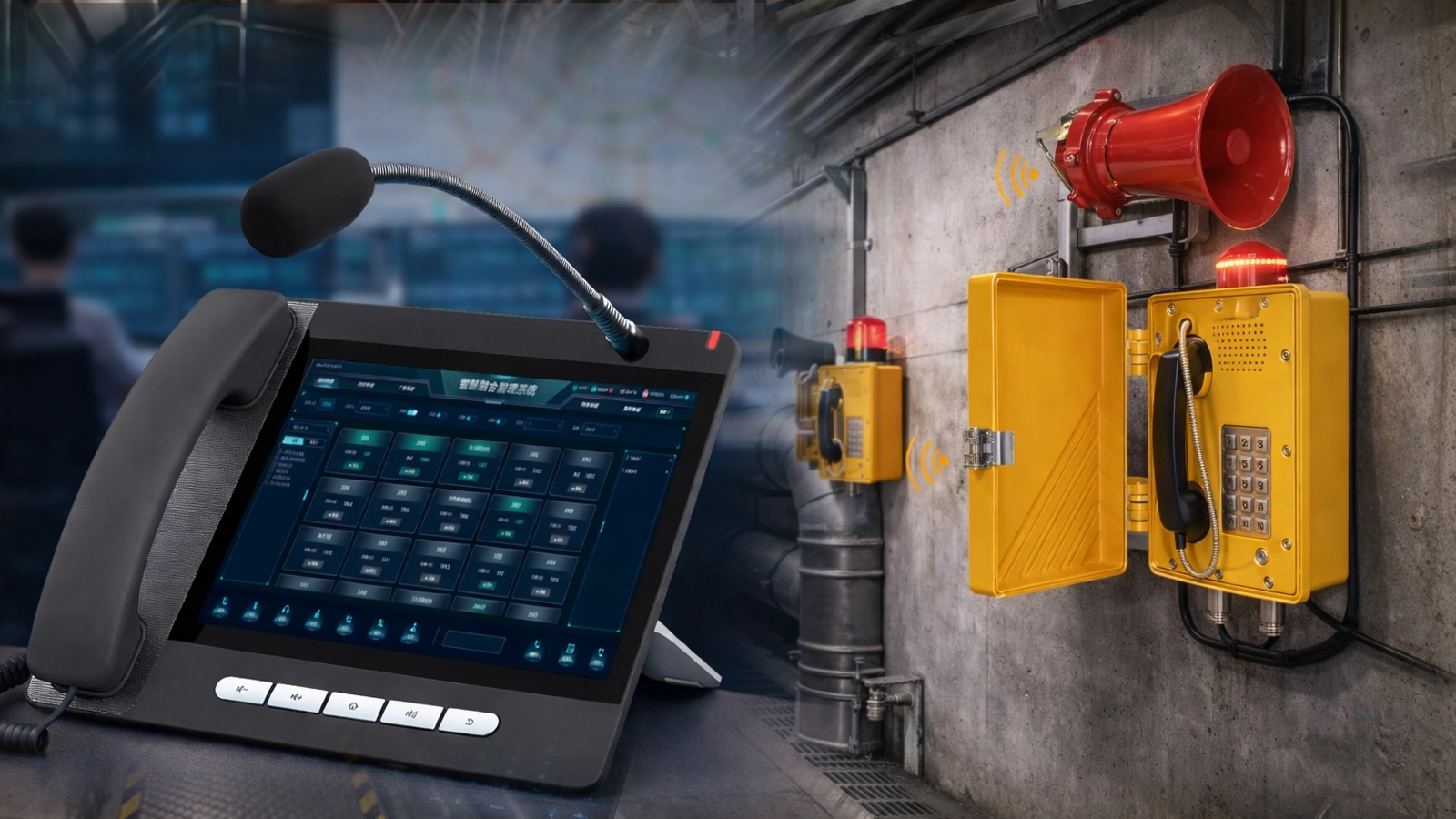

Центральная платформа управления управляет конфигурацией зон, маршрутизацией аудио, планированием объявлений, логикой приоритетов, обработкой событий и надзором за системой. Обычно она устанавливается в диспетчерской туннеля, центре мониторинга или специально отведенном операционном помещении. Для критически важных проектов уровень управления может быть спроектирован с резервированием для повышения доступности и снижения рисков единой точки отказа.
Консоли вызова позволяют авторизованному персоналу делать живые объявления в выбранные зоны туннеля или во всю сеть коммуникационных коридоров. Рабочие станции оператора также могут поддерживать просмотр событий, обработку сигналов тревоги, контроль вызовов и управление связью. Эти терминалы полезны как для routine координации работ, так и для аварийного голосового командования.
Аудиовыходной уровень включает промышленные усилители и распределенные громкоговорители. В зависимости от требований проекта система может использовать коридорные громкоговорители, настенные громкоговорители, рупорные громкоговорители или другие типы промышленных громкоговорителей, подходящих для подземных сред. Правильное планирование зон помогает улучшить разборчивость речи и уменьшить нежелательное распространение звука между несвязанными секциями.
Конечные точки аварийной связи, такие как переговорные станции SOS, промышленные телефоны или терминалы связи на основе SIP, могут быть установлены в шахтных стволах, поперечных переходах, насосных помещениях, вентиляционных помещениях, технических камерах, убежищах и других критически важных подземных местах. Эти устройства поддерживают прямую голосовую связь между полевым персоналом и центром управления.
Система может записывать живые объявления, сеансы вызова, аварийные вызовы, активации сигнализации и выбранные действия оператора. Эти записи помогают поддерживать анализ инцидентов, обучение, проверку обслуживания и прослеживаемость связи.
Модули интерфейса соединяют платформу PAGA с другими системами туннеля, такими как пожарная сигнализация, обнаружение газа, вентиляция, CCTV, контроль доступа, SCADA, BMS, промышленная телефония и средства диспетчеризации. Это делает систему связи более отзывчивой к фактическим подземным условиям эксплуатации.
| Компонент | Основная роль | Типичное развертывание |
|---|---|---|
| Центральная платформа управления | Управление зонами, маршрутизация аудио, управление приоритетами, надзор за системой | Диспетчерская, центр мониторинга, операционная комната |
| Консоль вызова | Живые объявления, зональный вызов, аварийная голосовая команда | Рабочее место оператора, диспетчерская, дежурная комната |
| Промышленный усилитель и сеть громкоговорителей | Рутинное вещание, вывод сигнализации, сообщения об эвакуации | Главный коридор, камера оборудования, маршрут доступа, техническая комната |
| Терминал аварийной связи | Двусторонняя связь и доступ к аварийным вызовам | Шахтный ствол, поперечный переход, насосная комната, убежище, зона обслуживания |
| Модуль интерфейса | Интеграция с пожарной сигнализацией, обнаружением газа, вентиляцией, CCTV и SCADA | Системный уровень, аппаратная комната, платформа управления |
Система поддерживает повседневную подземную эксплуатацию с помощью routine голосового вещания. Типичные применения включают уведомления об осмотрах, координацию технического обслуживания, напоминания по технике безопасности, временные ограничения доступа, объявления о разрешениях на работу и операционные сообщения по зонам. Это помогает улучшить порядок связи в технических подземных пространствах, которые в противном случае трудно контролировать только голосом.
Различные секции туннеля часто нуждаются в разных сообщениях. Поэтому решение поддерживает зональный вызов, чтобы операторы могли связываться только с соответствующим коридором, камерой или рабочей зоной. Это повышает точность связи и уменьшает ненужные помехи в других местах.
Типичные зоны вещания и вызова могут включать:
Главный коммуникационный коридор
Кабельная камера
Камера трубопроводов
Насосная комната
Вентиляционная комната
Шахтный ствол и точка входа
Поперечный переход
Аппаратная комната
Диспетчерская
Пункт сбора при эвакуации
Когда происходит серьезное событие, система может инициировать обще тоннельную или зональную общую сигнализацию. Это может использоваться для пожара, распространения дыма, аномального обнаружения газа, предупреждения, связанного с вентиляцией, затопления, электрической неисправности, контроля зон с ограниченным доступом или организованной эвакуации. Возможность общей сигнализации важна, поскольку подземные среды часто требуют быстрого, структурированного и высоко направленного реагирования.
Решение поддерживает как предварительно записанные аварийные сообщения, так и живые объявления оператора. Предварительно записанные сообщения обеспечивают скорость и последовательность, в то время как живой вызов позволяет более конкретно направлять действия при изменении ситуации. Типичное содержание аварийного голосового вещания может включать инструкции по эвакуации, предупреждение об опасности, уведомление об ограничении доступа, сообщение о газовой сигнализации, предупреждение, связанное с вентиляцией, и рекомендации по координации спасательных работ.

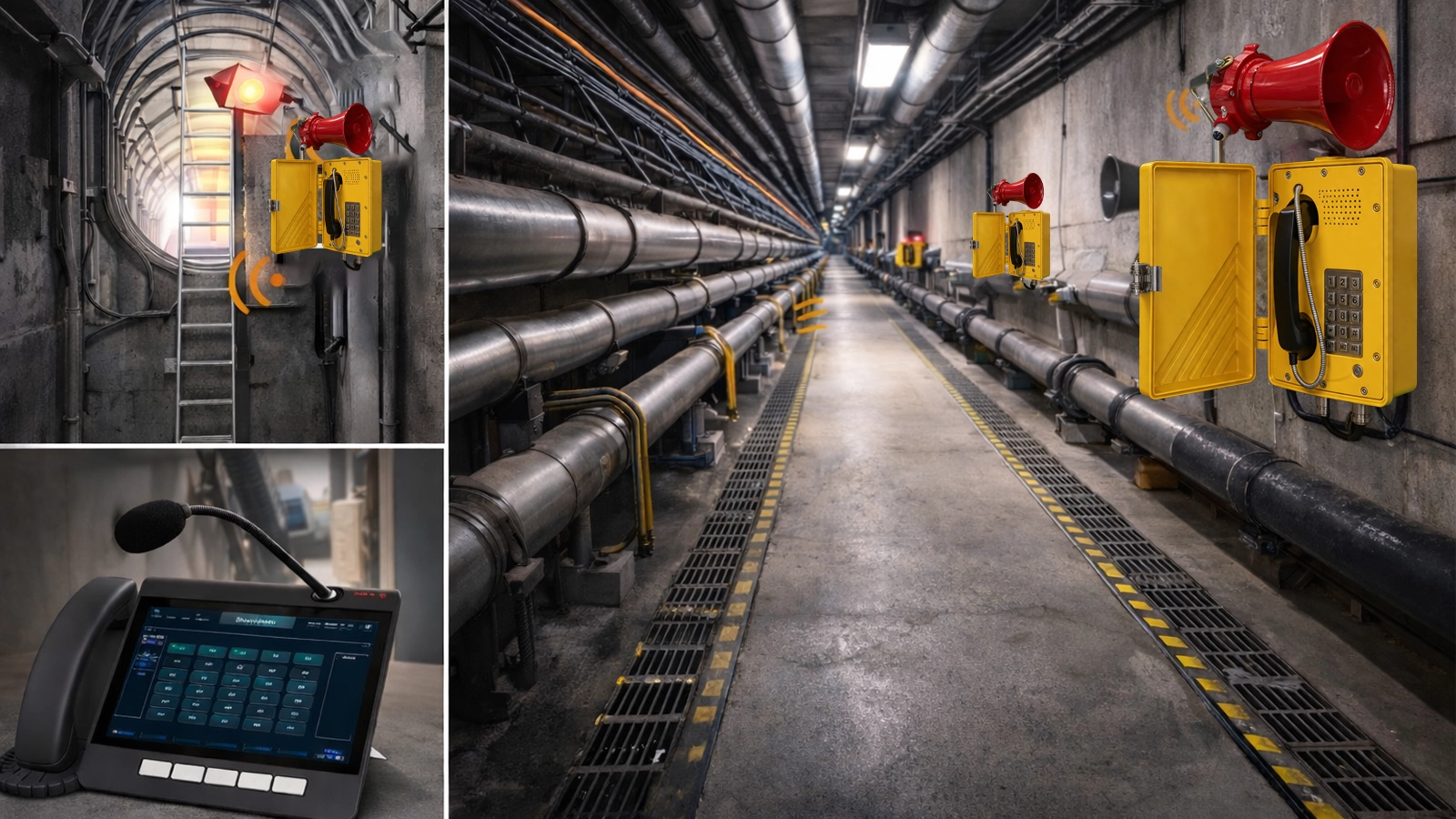

Двусторонняя связь особенно важна в подземных коммуникационных туннелях. Полевой персонал может нуждаться в вызове помощи, подтверждении местных условий или получении прямых указаний от центра управления. Система может поддерживать аварийную переговорную связь или связь через точки помощи между подземными местами и главной коммуникационной позицией, повышая скорость реагирования и уменьшая неопределенность во время инцидентов.
Авторизованные операторы могут отправлять живые сообщения из центра управления или диспетчерской в одну зону, несколько зон или во всю систему туннелей. Это ценно, когда инциденты быстро развиваются, а стандартных записанных сообщений недостаточно. Живой вызов помогает операторам координировать эвакуацию, ограничивать доступ, управлять реагированием на техническое обслуживание и более эффективно поддерживать подземные спасательные действия.
Система может назначать разные приоритеты routine объявлениям, живому вызову, аварийным вызовам и сообщениям сигнализации. Высокоприоритетное содержание сигнализации автоматически заменяет низкоприоритетное routine аудио, обеспечивая безотлагательную доставку срочных инструкций.
Записи объявлений, аварийных вызовов и журналы сигналов тревоги могут храниться для аудита, обучения и последующего анализа событий. Функции воспроизведения помогают операторам проверять действия по связи и со временем улучшать процедуры действий в чрезвычайных ситуациях в туннеле.
Решение может контролировать усилители, линии громкоговорителей, ключевые терминалы, сетевые соединения и важные зоны вещания. Централизованный мониторинг повышает эффективность обслуживания и поддерживает более высокую готовность связи в подземной сети.
Планирование развертывания должно следовать планировке туннеля, распределению коммуникаций, рабочему процессу O&M, профилю атмосферного риска, контролю доступа и проекту маршрутов эвакуации. В подземных коммуникационных туннелях покрытие связи должно фокусироваться на местах, где люди работают, входят, проводят осмотры, изолируют оборудование и эвакуируются при аномальных условиях.
Типичные зоны развертывания включают главный коммуникационный коридор, кабельные камеры, камеры трубопроводов, аппаратные комнаты и технические коридоры. Это основные операционные пространства, где происходит ежедневная инспекционная и ремонтная деятельность.
Шахтные стволы, точки входа, поперечные переходы, секции лестничного доступа и контролируемые зоны перехода важны, поскольку они влияют как на перемещение персонала, так и на аварийный выход. Эти места выигрывают от четкого вещания и возможности прямой связи.
Насосные комнаты, вентиляционные комнаты, приямки, площадки для подготовки обслуживания, диспетчерские и пункты сбора при эвакуации также требуют поддержки связи. В чрезвычайных условиях эти зоны могут стать зонами координации или временными убежищами.
| Зона развертывания | Основная потребность в связи | Рекомендуемая роль системы |
|---|---|---|
| Главный коридор / Техническая камера | Рутинная координация O&M, уведомления по безопасности, предупреждение об опасности | Распределенное вещание и зональный вызов |
| Шахтный ствол / Точка входа | Инструкция по входу, контроль доступа, руководство по эвакуации | Приоритетная голосовая связь и доступ к аварийной связи |
| Поперечный переход / Зона перехода | Направленное руководство и поддержка аварийного перемещения | Зональный вызов и покрытие аварийной связью |
| Насосная / Вентиляционная комната | Координация обслуживания, уведомление об аномальных условиях | Зональное вещание и связанные сообщения сигнализации |
| Аппаратная / Зона обслуживания | Целевая операционная связь и отчетность об инцидентах | Поддержка вещания и прямой терминал связи |
| Диспетчерская / Пункт сбора | Централизованное командование и организованное руководство персоналом | Консоль вызова, надзор, управление сигнализацией |
Ценность решения PAGA для подземных коммуникационных туннелей значительно возрастает при его интеграции с другими системами безопасности и управления туннеля. Это превращает платформу в часть координируемой структуры подземного реагирования вместо изолированной системы оповещения.
Интеграция с пожарной сигнализацией: аварийные голосовые сообщения могут автоматически запускаться в пострадавших секциях туннеля
Интеграция с обнаружением газа: аномальные газовые условия могут активировать предупреждающее вещание и инструкции по эвакуации
Интеграция с вентиляцией: голосовые инструкции могут поддерживать контроль дыма, управление воздушным потоком и процедуры в зонах с ограниченным доступом
Интеграция с CCTV: операторы могут визуально проверять подземные условия во время объявлений
Интеграция с контролем доступа: зональная связь может поддерживать временную изоляцию и контролируемое перемещение
Интеграция с SCADA или BMS: события на объекте и состояние оборудования могут быть связаны с действиями связи
Интеграция с промышленной телефонией или SIP: голосовая связь может быть расширена до более широкой сети O&M
Например, если детектор газа обнаруживает аномальное состояние в одной секции туннеля, система может автоматически инициировать зональное голосовое предупреждение, уведомить центр управления и поддерживать живые последующие инструкции, в то время как одновременно координируются действия по вентиляции и контролю доступа. Такого рода связь повышает скорость, четкость и безопасность во время подземных инцидентов.
В подземных коридорах и аппаратных связь должна оставаться понятной в реальных акустических условиях. Поэтому проектирование системы должно фокусироваться на практической разборчивости речи, а не только на уровне громкости звука.
Устройства могут подвергаться воздействию влажности, конденсата, пыли, коррозии, перепадов температур и сложных условий обслуживания. Выбор оборудования должен отражать как пригодность для подземных условий, так и производительность связи.
Поскольку персонал туннеля может нуждаться в сообщении о местных условиях или немедленной помощи, система должна поддерживать быструю и надежную двустороннюю аварийную связь между полем и центром управления.
Коммуникационные туннели часто длинные, сегментированные и функционально разнообразные. Коммуникационная платформа должна поддерживать широкое покрытие коридоров, сохраняя при этом точное зональное управление.
Система должна поддерживать быструю активацию сигнализации, немедленное воспроизведение аварийных сообщений и переход на живое управление оператором при изменении условий. Это особенно важно в подземных пространствах, где время на эвакуацию может быть ограничено.
Записанные объявления, аварийные вызовы, журналы сигналов тревоги и действия оператора помогают поддерживать анализ, обучение и прослеживаемость связи в критически важной подземной инфраструктуре.
Надежное решение PAGA для подземных коммуникационных туннелей заключается не только в трансляции звука. Оно заключается в предоставлении операторам надежного способа предупреждать, направлять, координировать и общаться с людьми в замкнутых подземных средах.
Becke Telcom фокусируется на промышленных коммуникационных решениях для суровых и высокорисковых сред. В подземных коммуникационных туннелях ее решение PAGA предназначено для поддержки как routine связи O&M, так и реагирования на чрезвычайные ситуации через единую и масштабируемую архитектуру.
Решение может интегрировать систему оповещения, общую сигнализацию, аварийную переговорную связь, промышленную телефонию, SIP-связь, распределенные системы громкоговорителей и координацию центра управления в одну управляемую платформу. Это помогает операторам туннелей повысить эффективность голосовой связи, поддерживать более сильный контроль зон и обеспечивать более безопасную подземную эксплуатацию.
Единая архитектура для оповещения, сигнализации, переговорной связи, телефонии и координации
Гибкая зональная связь для коридоров, камер, шахт и зон управления
Поддержка интеграции с пожарной сигнализацией, обнаружением газа, вентиляцией, CCTV и SCADA
Надежный дизайн связи для влажных, замкнутых и требующих интенсивного обслуживания подземных сред
Масштабируемое развертывание для муниципальных, кампусных, промышленных или инфраструктурных проектов коммуникационных туннелей
Для операторов коммуникационных туннелей, подрядчиков EPC, менеджеров муниципальной инфраструктуры и системных интеграторов профессиональное решение PAGA обеспечивает ценность как в повседневном подземном управлении, так и в аварийном контроле.
Повышает эффективность голосовой связи O&M в подземных условиях
Поддерживает единое управление routine вещанием и аварийной сигнализацией
Повышает скорость реагирования в сценариях с газом, пожаром, затоплением и эвакуацией
Укрепляет координацию между центрами управления и полевым персоналом
Уменьшает задержки, путаницу и пропущенные инструкции в подземных пространствах
Поддерживает более безопасную и управляемую эксплуатацию коммуникационных туннелей
Решение PAGA для подземных коммуникационных туннелей является неотъемлемой частью современной коммуникации безопасности подземной инфраструктуры. В средах, где условия замкнутого пространства, длинные пути эвакуации, атмосферный риск и ограниченная видимость влияют на качество связи, единая платформа для оповещения, вызова и общей сигнализации обеспечивает более надежный способ поддержки как routine работ, так и реагирования на аномальные события.
Объединяя routine вещание, зональный вызов, общую сигнализацию, двустороннюю аварийную связь, живое голосовое командование и интеграцию с пожарной сигнализацией, обнаружением газа, вентиляцией и SCADA в единую координируемую архитектуру, операторы коммуникационных туннелей могут повысить эффективность связи, укрепить процедуры безопасности и создать подземную голосовую структуру, лучше подходящую для сложных сред O&M.
Это интегрированная система связи, которая объединяет оповещение, вызов персонала и общую сигнализацию для поддержки routine вещания, зональной голосовой связи и предупреждения об опасности в подземных коммуникационных коридорах и камерах.
Потому что подземный персонал может нуждаться в сообщении о местных условиях, запросе помощи или получении прямых указаний в ходе аномальных событий. Двусторонняя связь повышает скорость реагирования и ситуационную ясность.
Да. Решение может предоставлять инструкции по эвакуации через предварительно записанные сообщения или живые объявления оператора в зависимости от события и процедуры эксплуатации туннеля.
Да. Оно может интегрироваться с системами пожарной сигнализации, системами обнаружения газа, управления вентиляцией, CCTV, контроля доступа, SCADA и телефонии для более координированной подземной связи и реагирования.
