SIP стал одним из самых широко используемых протоколов для построения современных коммуникационных систем. От голосовых серверов и SIP-шлюзов до платформ видеодоступа, диспетчерских систем, IP-телефонов, конференц-платформ и систем экстренной связи — продукты на базе SIP применяются во многих отраслях, где разные платформы должны взаимодействовать друг с другом.

В реальных проектах интеграция систем часто требует соединить один SIP-сервер с другим SIP-сервером либо организовать связь SIP-сервера со шлюзом, устройством видеодоступа, филиальной платформой или сторонней коммуникационной системой. Главная задача состоит не только в том, поддерживают ли обе стороны SIP, но и в выборе режима сети с учетом достижимости IP, требований маршрутизации, масштаба пользователей, границ безопасности и долгосрочной нагрузки на обслуживание.

Предпосылки проекта: почему межсоединение требует четкого проектирования

Многие коммуникационные проекты включают системы разных производителей, разные сервисные платформы или разные филиалы одной организации. Диспетчерская платформа может должна вызывать видеошлюз. Конференц-система может должна получать доступ к камерам наблюдения. SIP-сервер может должен взаимодействовать с другим SIP-сервером в другом сетевом сегменте.

В таких сценариях недостаточно просто подключить устройства к сети. Команда проекта должна определить, как будут маршрутизироваться вызовы, как будут сопоставляться номера, имеют ли обе стороны достижимые фиксированные IP-адреса и находится ли подключаемая система внутри частной сети или открыта в публичную сеть.

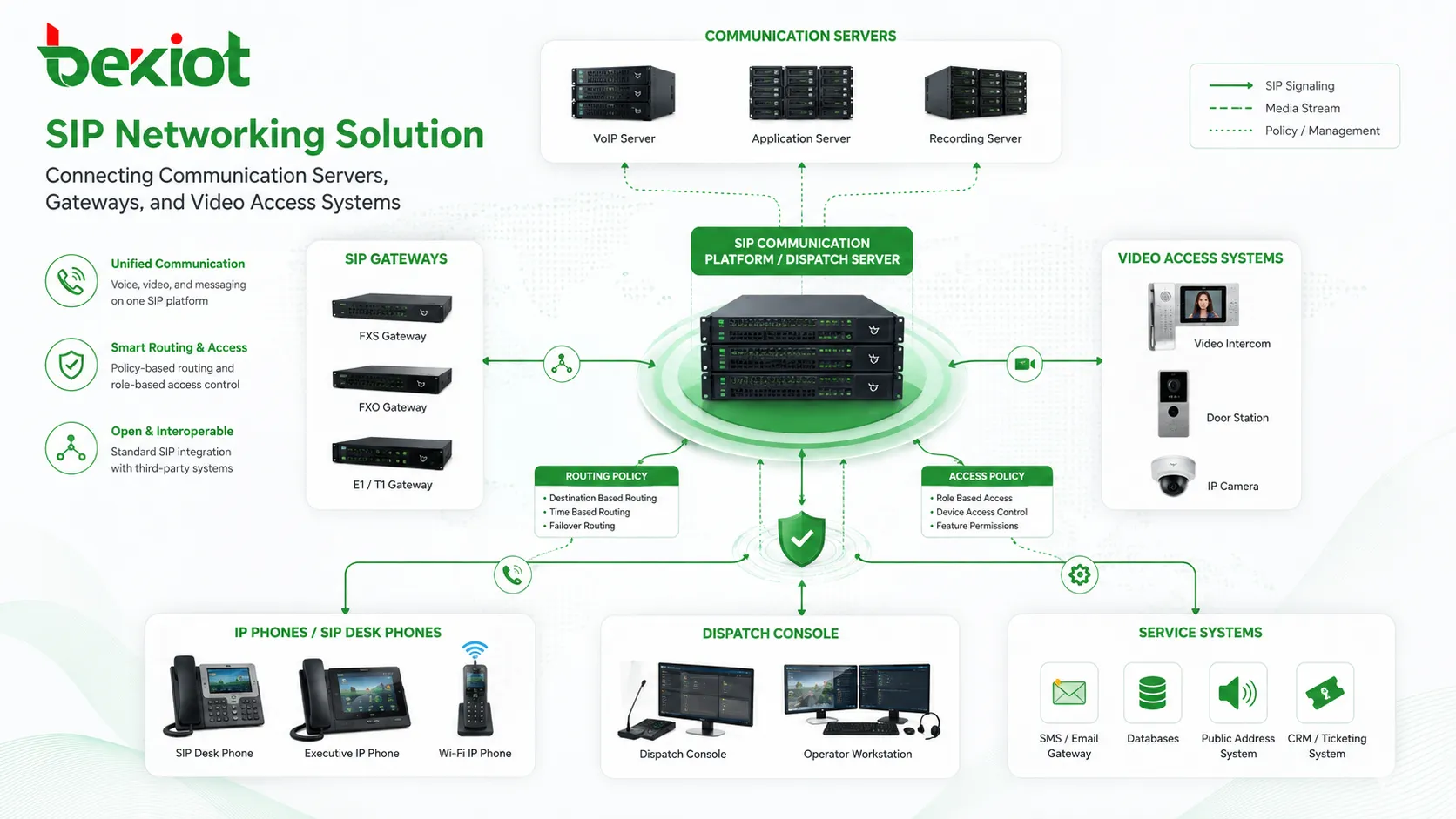

В типовых проектах SIP-интеграции часто используются две схемы развертывания: режим точка-точка, также называемый режимом IP-to-IP, и режим регистрации. Оба способа позволяют выполнить SIP-межсоединение, но условия применения, логика настройки и методы эксплуатации у них различаются.

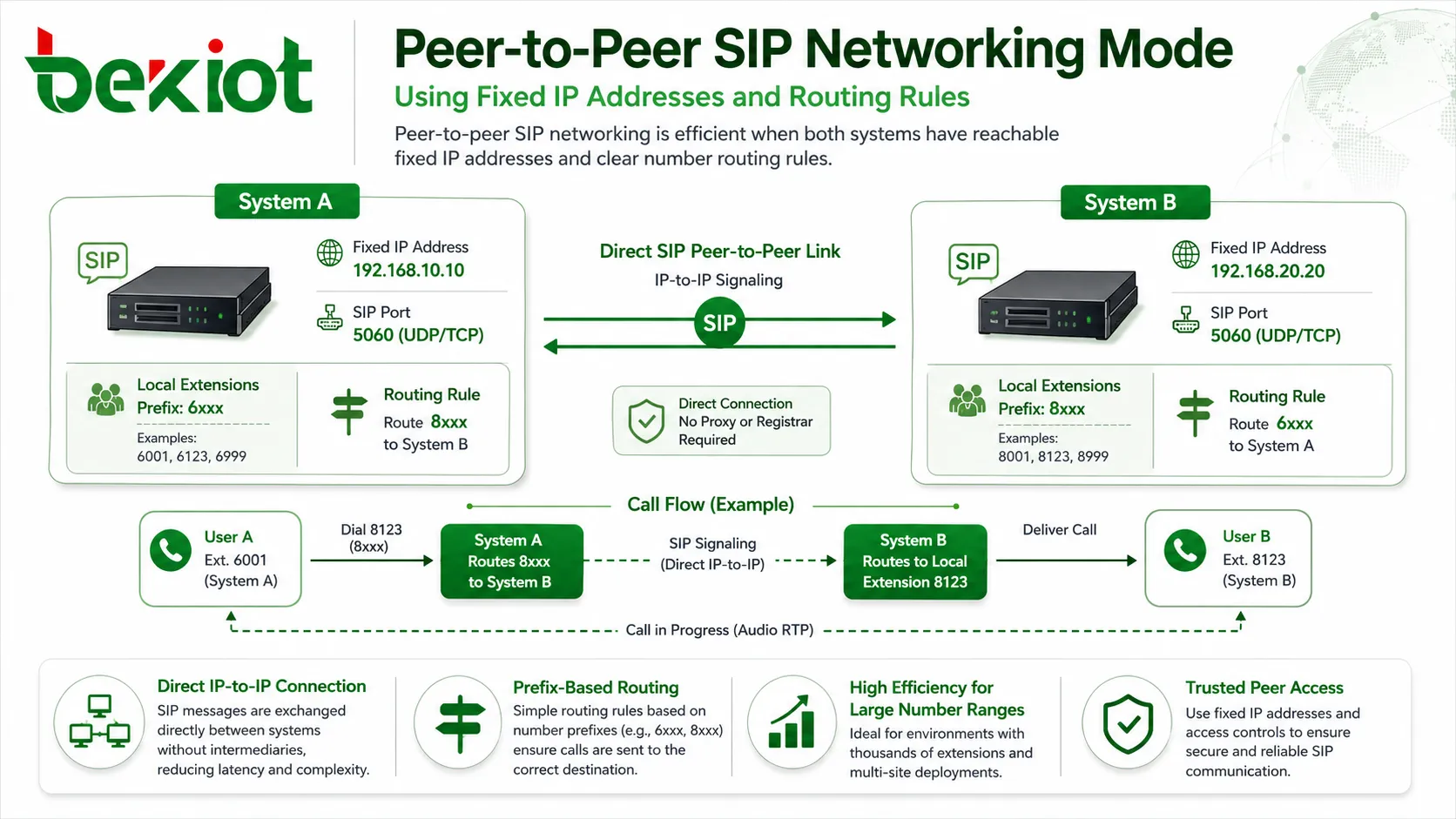

Прямое соединение систем через фиксированные адреса

Режим точка-точка подходит, когда две системы могут достигать друг друга через фиксированные IP-адреса. В такой структуре коммуникационный маршрут Сервера A указывает на IP-адрес Сервера B, а коммуникационный маршрут Сервера B указывает обратно на IP-адрес Сервера A.

Настройка относительно прямолинейна. Если обе системы поддерживают SIP, знают IP-адрес противоположной стороны, SIP-порт и направление маршрутизации, они могут установить связь. Однако завершение соединения — это только первый шаг. Чтобы вызовы попадали в нужное назначение, маршрутизацию номеров все равно нужно тщательно спланировать.

Например, если все номера в Системе A начинаются с 6, а все номера в Системе B начинаются с 8, обеим системам нужны правила маршрутизации. Система A должна направлять вызовы, начинающиеся с 8, в Систему B, а Система B должна направлять вызовы, начинающиеся с 6, в Систему A. Такая логика маршрутизации позволяет пользователям с обеих сторон корректно звонить друг другу.

Где лучше всего работает IP-to-IP маршрутизация

Режим точка-точка особенно полезен, когда обе системы содержат много пользователей, устройств или вызываемых ресурсов. После настройки маршрута большое количество номеров может обрабатываться одним правилом маршрутизации, без создания отдельных учетных записей регистрации для каждого назначения.

Типичный пример — подключение коммуникационной платформы к шлюзу видеодоступа. Шлюз может управлять сотнями, тысячами или даже десятками тысяч камер. Если камерам назначен единый план нумерации, коммуникационная платформа может направлять все номера с определенным префиксом, например 8, на видеошлюз.

Получив вызов, шлюз ищет в собственном каталоге соответствующий номер камеры. Если целевое устройство онлайн, видеосессия может быть установлена. Если устройство офлайн, шлюз может отклонить вызов или вернуть подходящий ответ об ошибке.

Такая модель уменьшает повторяющиеся настройки и проще обслуживается в крупномасштабных развертываниях. Во многих проектах частных сетей она также безопаснее, потому что каждая сторона может быть настроена доверять только SIP-трафику от известного IP-адреса партнера и отклонять трафик с других IP-адресов.

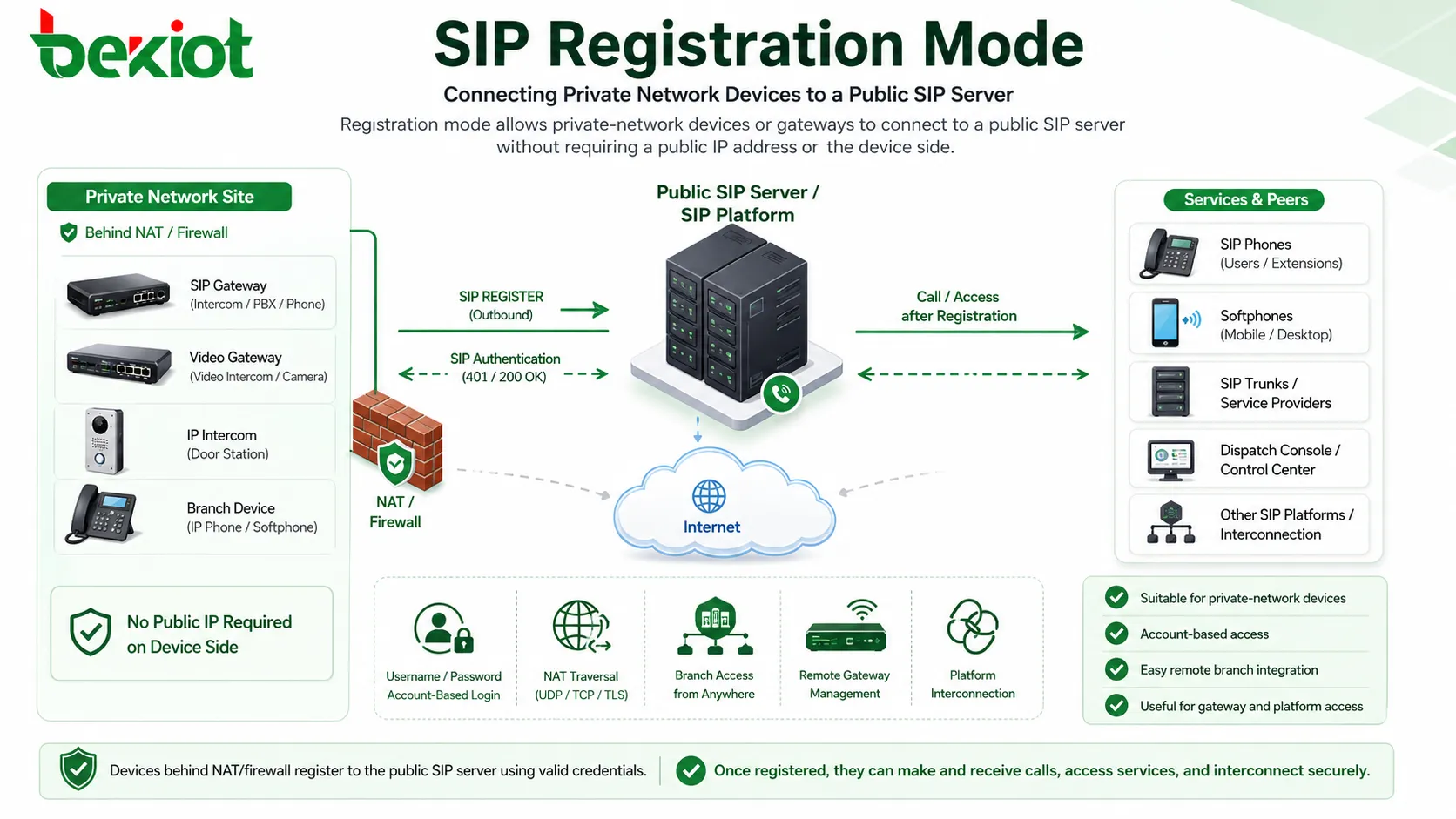

Доступ по учетной записи для устройств частной сети

Режим регистрации — еще один распространенный метод SIP-сетевого взаимодействия. Обычно он подходит для небольших коммуникационных сценариев или для проектов, где SIP-сервер находится в публичной сети, а подключаемый шлюз или платформа расположены внутри частной сети.

В такой ситуации режим точка-точка может быть невозможен, потому что внутренняя система не может предоставить достижимый фиксированный публичный IP-адрес. Вместо этого основной SIP-сервер создает учетную запись SIP-пользователя. Затем подключаемая система регистрируется на SIP-сервере как SIP-оконечное устройство, используя имя пользователя, пароль, IP-адрес сервера и SIP-порт.

После успешной регистрации основной SIP-сервер может взаимодействовать с подключенной системой, вызывая зарегистрированный SIP-номер. Поэтому режим регистрации полезен для доступа филиалов, доступа шлюзов, интеграции видеоплатформ и удаленного подключения систем, когда ресурсы публичных IP-адресов ограничены.

Как регистрационная интеграция обрабатывает ресурсы

В проекте видео или унифицированных коммуникаций основная платформа может создать SIP-учетную запись и пароль для подключаемого шлюза. Затем шлюз вводит регистрационные данные через интерфейс каскадирования или межплатформенного соединения, включая имя пользователя, пароль, адрес сервера-партнера и порт.

Когда шлюз показывает успешный статус регистрации, пользователи основной коммуникационной платформы могут вызывать ресурсы за шлюзом, например камеры наблюдения, мобильные видеоустройства или видеопотоки дронов. Однако необходимо решить важный вопрос: зарегистрированный номер должен быть сопоставлен с реальными вызываемыми ресурсами.

Обычно это требует привязки или сопоставления вызываемых номеров внутри шлюза. Если целевых устройств всего несколько, режим регистрации прост в настройке. Но если устройств много и каждое требует привязки номера или управления регистрационными отношениями, объем работы быстро увеличивается.

Планирование нумерации и проектирование маршрутов

Стабильное SIP-сетевое решение сильно зависит от планирования нумерации. До развертывания каждая система должна иметь четко определенный диапазон номеров. Например, одна платформа может использовать номера, начинающиеся с 6, а другая — номера, начинающиеся с 8. Это предотвращает пересечения и позволяет каждой платформе определить, куда должен быть перенаправлен вызов.

Планирование нумерации также должно учитывать будущие расширения. Если проект может позже добавить больше филиалов, шлюзов, устройств наблюдения или диспетчерских терминалов, план нумерации должен заранее резервировать достаточное пространство. Узкий или неструктурированный план может работать на начальном тестировании, но после роста системы станет сложным в обслуживании.

Проектирование маршрутов должно быть достаточно простым, чтобы его понимали ежедневные эксплуатационные команды. В крупных проектах маршрутизация по префиксу обычно проще в управлении, чем настройка каждого устройства отдельно. Когда новое устройство добавляется в тот же диапазон номеров, основную структуру маршрутизации не нужно перерабатывать. Это снижает эксплуатационную нагрузку и помогает сохранять логику системы последовательной.

Границы безопасности и контроль доступа

SIP-межсоединение не следует рассматривать только как задачу маршрутизации вызовов. Это также граница безопасности между разными системами. При использовании режима точка-точка контроль доступа может основываться на доверенных IP-адресах. Система может разрешать SIP-трафик только от известной партнерской платформы и отклонять неизвестные источники.

При использовании режима регистрации безопасность учетных записей становится важнее. Нужно применять надежные пароли, контролируемые права регистрации, ограниченную экспозицию учетных записей и правильные политики межсетевого экрана. Если платформа поддерживает мониторинг статуса регистрации, неудачные попытки регистрации следует анализировать, чтобы выявлять неправильные настройки или аномальное поведение доступа.

Для интернет-ориентированных развертываний может потребоваться дополнительная защита. Она может включать VPN-доступ, правила межсетевого экрана с учетом SIP, антисканирующие политики, ограничение скорости, контроль медиапортов и защиту Session Border. Цель — сделать межсоединение доступным для деловой связи и одновременно избежать ненужного раскрытия внутренней голосовой сети.

Выбор подходящей схемы для проекта

Выбор между режимом точка-точка и режимом регистрации должен основываться на фактической сети проекта. Если обе системы имеют достижимые фиксированные IP-адреса, большое число пользователей и стабильные требования маршрутизации, режим точка-точка обычно эффективнее. Он поддерживает централизованную маршрутизацию, сокращает повторное создание учетных записей и проще управляется в масштабе.

Если подключаемая система находится в частной сети, не может предоставить публичный IP-адрес или должна подключить только небольшое количество ресурсов, режим регистрации часто практичнее. Он позволяет устройству или шлюзу активно регистрироваться на SIP-сервере, избегая необходимости открывать публичный IP на стороне шлюза.

Во многих реальных проектах оба метода могут сосуществовать. Большой шлюз или платформа могут использовать режим точка-точка для межсоединения большого объема, а небольшие филиальные устройства, временные системы или endpoints частной сети могут использовать режим регистрации для более простого доступа.

Ценность развертывания для интегрированных коммуникационных систем

Более простые вызовы между системами

Спланированное SIP-сетевое решение позволяет разным коммуникационным системам звонить друг другу через единую нумерацию и правила маршрутизации. Это ценно для диспетчерских центров, систем видеоконференций, платформ экстренной связи, корпоративных голосовых сетей и промышленных коммуникационных проектов.

Вместо сохранения изолированных систем SIP-межсоединение создает общий коммуникационный слой, где голосовые, видео- и шлюзовые ресурсы доступны через единый способ набора.

Лучшая масштабируемость для больших пулов ресурсов

Когда нужно подключить тысячи камер, терминалов, шлюзов или добавочных номеров, маршрутизация точка-точка может значительно снизить нагрузку настройки. Маршрут по префиксу может направлять вызовы на правильную платформу, а принимающая платформа выполняет окончательный поиск ресурса внутри себя.

Такой подход упрощает расширение системы, потому что новые устройства могут добавляться в существующий план нумерации без изменения структуры маршрутизации на каждой подключенной платформе.

Гибкий доступ для распределенных площадок

Режим регистрации дает проектным командам практичный вариант, когда подключаемое устройство или шлюз находится за NAT или в частной сети. Устройство инициирует регистрацию на публичном SIP-сервере, что делает связь возможной без сложного планирования публичных IP.

Это полезно для удаленных площадок, временных развертываний, распределенных филиалов, мобильного видеодоступа и небольших интеграционных сценариев, где прямая IP-to-IP связь затруднена.

Тестирование и приемка перед запуском

Перед сдачей SIP-сетевого решения необходимо протестировать как сигнальные, так и медиапути. Успешная SIP-регистрация или успешный ответ INVITE не всегда означают, что сервис готов. Проектная команда также должна проверить двусторонний звук, доступ к видеопотокам, поведение завершения вызова, ответ занято, ответ офлайн и резервную маршрутизацию.

Тестовые случаи должны охватывать нормальные вызовы, неудачные вызовы, неправильные номера, устройства офлайн, высокий объем вызовов и обрывы сети. Если проект включает видеодоступ, вызов камер, мобильное видео или видео дронов, каждый тип ресурса следует тестировать отдельно, поскольку согласование медиа и требования к полосе пропускания могут отличаться.

Приемочные документы должны фиксировать IP-адреса, порты, диапазоны номеров, правила маршрутизации, данные учетных записей, политики межсетевого экрана и шаги устранения неисправностей. Это упрощает последующее обслуживание и помогает эксплуатационной команде быстро определить, вызвана ли проблема маршрутизацией, регистрацией, аутентификацией, согласованием кодеков или сетевой достижимостью.

Долгосрочная эксплуатация и расширение

После развертывания SIP-сеть следует управлять как частью коммуникационной инфраструктуры, а не как одноразовой настройкой. Статус регистрации, процент успешных вызовов, аномальные попытки вызовов, доступность шлюзов и изменения маршрутов должны регулярно контролироваться.

Когда добавляются новые филиалы, шлюзы или сервисные платформы, существующий план нумерации и проект маршрутизации следует пересмотреть до внесения изменений. Добавление маршрутов без планирования может создать конфликты, петли вызовов или недостижимые номера. Контролируемый процесс изменений помогает поддерживать стабильность всей коммуникационной сети.

Для проектов, которые продолжают расширяться, часто полезно определить стандартные шаблоны для конфигурации партнеров, регистрационных учетных записей, номерных префиксов, правил межсетевого экрана и приемочных тестов. Это ускоряет будущую интеграцию и снижает риск несогласованной настройки между разными площадками.

Контрольный список внедрения

Подтвердить сетевую достижимость

Перед выбором режима сети проверьте, могут ли обе системы достигать друг друга по фиксированным IP-адресам. Если обе стороны имеют стабильные достижимые IP-адреса, может быть предпочтителен режим точка-точка. Если одна сторона скрыта за частной сетью, более подходящим может быть режим регистрации.

Правила межсетевого экрана, поведение NAT, SIP-порты, диапазоны RTP-портов и политики маршрутизации следует подтвердить на этапе проектирования, чтобы избежать одностороннего аудио, неудачной регистрации или недостижимых вызовов после развертывания.

Спланировать номерные префиксы и правила маршрутизации

Хороший план нумерации важен для SIP-межсоединения. Префиксы, например 6 для одной системы и 8 для другой, делают маршрутизацию простой и предсказуемой. Каждая платформа должна знать, какой диапазон номеров принадлежит партнерской системе.

Это предотвращает конфликты маршрутизации и позволяет будущие расширения. Когда добавляются новые пользователи или устройства, команда проекта может сохранить ту же номерную логику вместо полного перепроектирования структуры маршрутизации вызовов.

Оценить эксплуатационную и сервисную нагрузку

Для небольших систем режим регистрации может быть быстрее в развертывании. Для более крупных систем режим точка-точка может снизить долгосрочное обслуживание, потому что требуется меньше учетных записей и привязок.

Окончательное решение должно учитывать не только удобство первоначальной настройки, но и будущий рост устройств, усилия по устранению неисправностей, требования безопасности и количество систем, которые нужно соединить.

FAQ

Можно ли использовать режим точка-точка через интернет?

Можно, если обе стороны имеют достижимые публичные IP-адреса или правильно сопоставленные сетевые адреса, но политики безопасности должны быть настроены очень внимательно. Во многих проектах для повышения безопасности добавляют VPN, правила межсетевого экрана или защиту SBC.

Всегда ли режим регистрации требует имя пользователя и пароль?

В большинстве SIP-развертываний с регистрацией — да. Подключаемому устройству или системе обычно нужны SIP-учетная запись, пароль, адрес сервера и порт для завершения аутентификации и регистрации.

Какой режим проще для устранения неисправностей?

Режим точка-точка часто проще трассировать в крупных системах, потому что маршрутизация основана на фиксированных адресах партнера и номерных префиксах. В режиме регистрации могут потребоваться дополнительные проверки статуса учетной записи, правильности пароля, прохождения NAT и отношений привязки.

Может ли одна SIP-платформа поддерживать оба режима одновременно?

Да. Многие SIP-платформы и шлюзы поддерживают как межсоединение точка-точка, так и доступ через регистрацию. Это позволяет проектным командам выбирать разные методы для разных филиалов, шлюзов или сервисных платформ.

Что вызывает сбои вызовов после настройки SIP-сети?

Распространенные причины включают неправильные настройки SIP-портов, блокировку межсетевым экраном, неверную маршрутизацию номеров, неудачную регистрацию, несогласованные настройки кодеков, проблемы NAT или отсутствие привязки номера устройства на стороне шлюза.
