Проекты интеллектуальной добычи полезных ископаемых — это сложные системотехнические проекты. Они часто включают связь, диспетчеризацию, видеонаблюдение, анализ ИИ, платформы IoT, сигнализацию безопасности и системы реагирования на чрезвычайные ситуации. Среди всех этих подсистем интеграция связи является одной из самых практических задач, особенно когда на горнодобывающем объекте уже используются различные типы радиостанций и интеркомов.
На многих горнодобывающих предприятиях радиостанции по-прежнему широко используются для ежедневной координации работ, полевой связи, планирования производства, управления безопасностью и реагирования на чрезвычайные ситуации. Эти радиостанции могут включать аналоговые радиостанции, устройства POC в публичных сетях, системы B-trunC, цифровые транкинговые радиостанции DMR, системы интеркомов в частных сетях 4G и терминалы связи в частных сетях 5G. Если эти системы невозможно подключить к единой унифицированной платформе связи и диспетчеризации, в проекте интеллектуальной добычи всегда будет пробел в координации в реальном времени.
Проблемы интеграции в горной связи
Шахта — это не простая офисная среда связи. Она может включать подземные туннели, карьеры, производственные зоны, транспортные дороги, диспетчерские центры, комнаты мониторинга безопасности, бригады технического обслуживания и аварийно-спасательные группы. Различные отделы могут использовать разные системы связи, поскольку их рабочие сценарии, требования к покрытию и исторические инвестиции в оборудование различаются.
Например, один отдел все еще может использовать аналоговые радиостанции для полевой связи на коротких расстояниях. Другая команда может использовать устройства POC в публичных сетях для мобильной связи на больших расстояниях. На некоторых шахтах могут быть цифровые транкинговые системы DMR, в то время как в недавно построенных проектах интеллектуальной добычи могут развертываться системы интеркомов в частных сетях 4G или 5G. Эти системы могут работать независимо, но их трудно координировать во время межведомственных операций или чрезвычайных происшествий.
Ключевой момент модернизации связи при интеллектуальной добыче — не замена каждой существующей системы радиостанций, а обеспечение того, чтобы разные системы общались, осуществляли диспетчеризацию и реагировали в рамках единого унифицированного рабочего процесса.

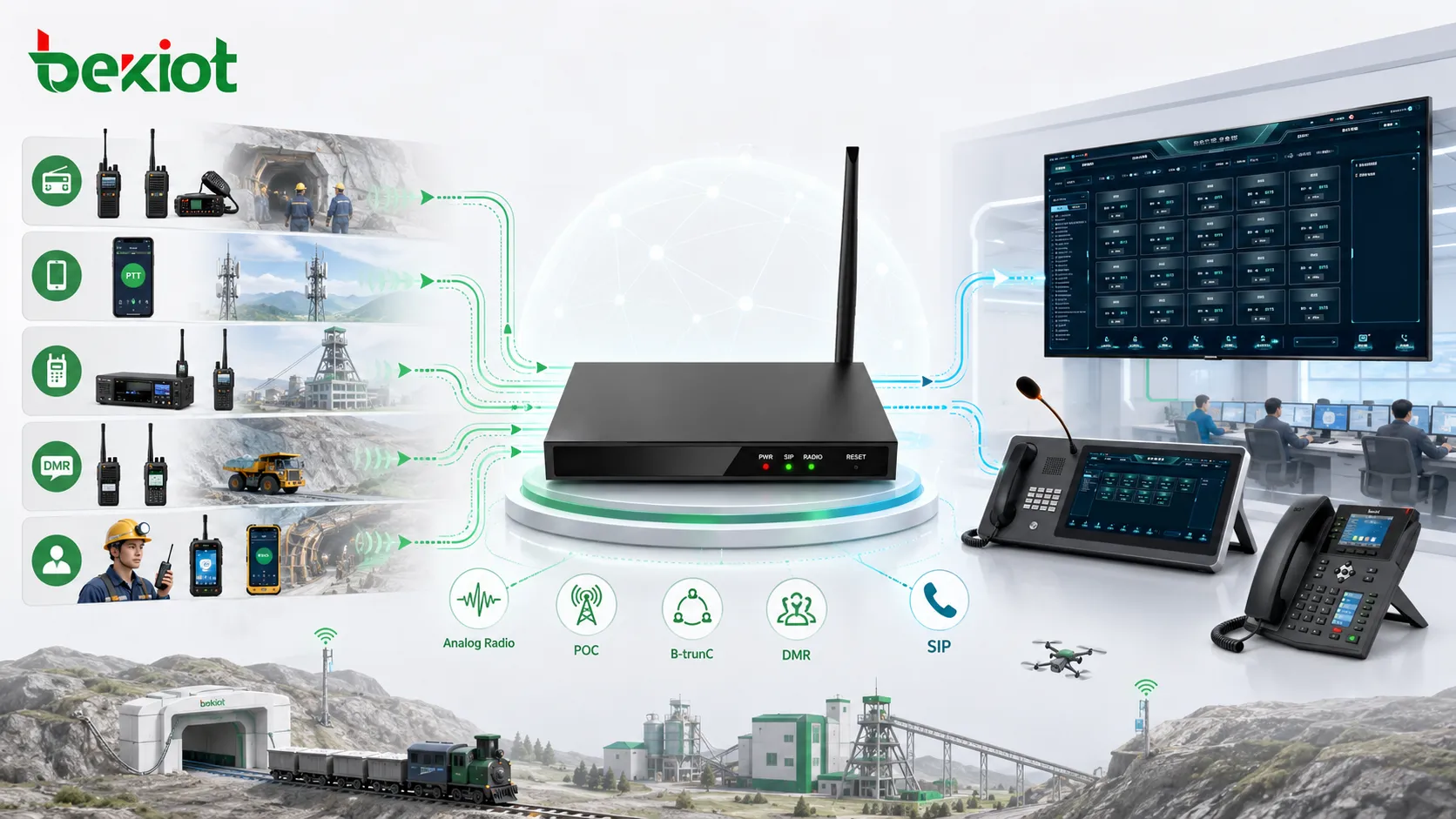

Типичные радиосистемы, встречающиеся на интеллектуальных шахтах
Прежде чем разрабатывать решение, проектная группа должна сначала изучить существующие системы связи на объекте. Проекты интеллектуальной добычи могут одновременно включать несколько технологий радиосвязи и интеркомов. Каждая система имеет свои преимущества, условия покрытия, типы устройств и группы пользователей.
| Тип связи | Типичное использование | Аспекты интеграции |
|---|

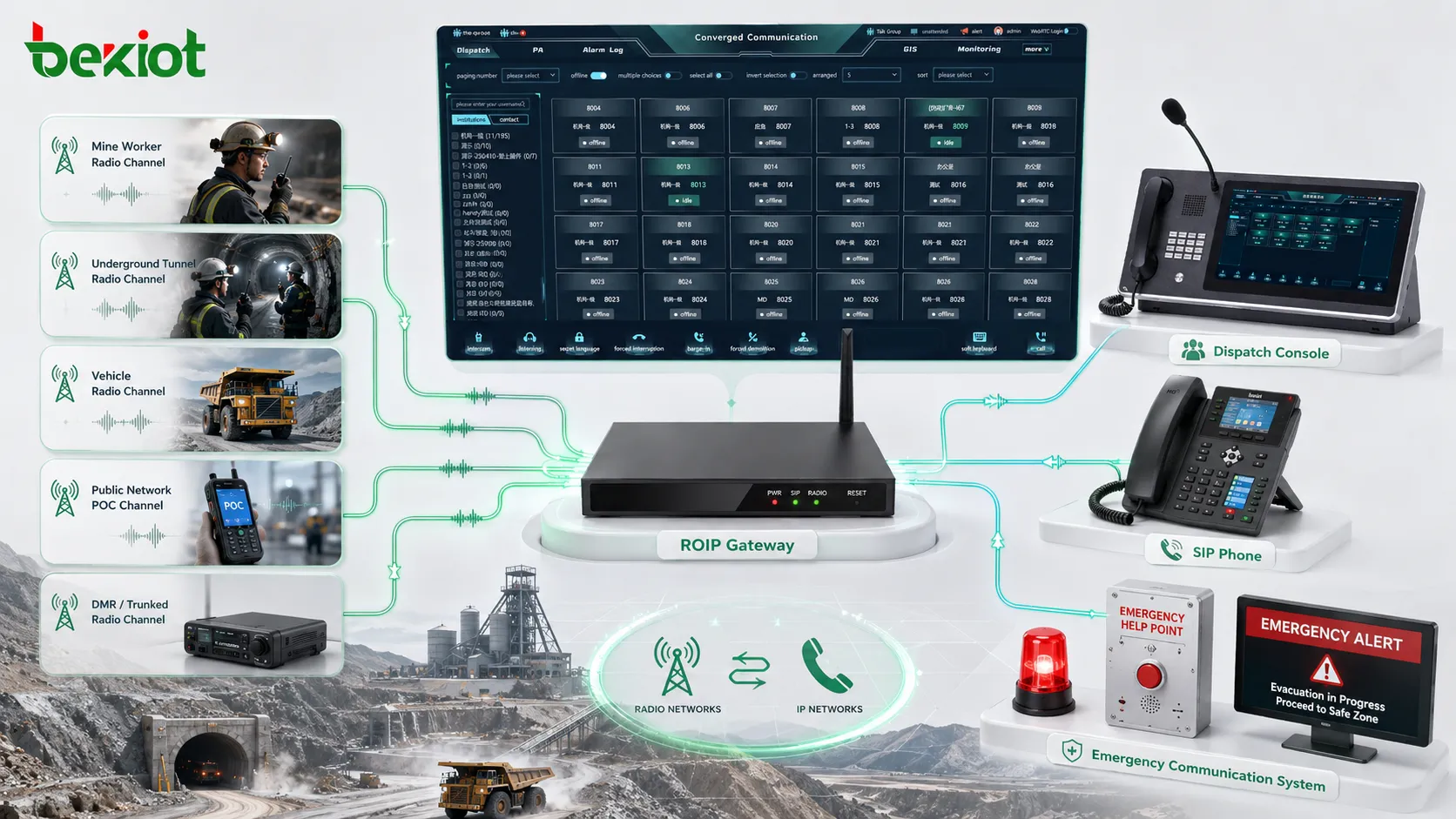

Архитектура решения с доступом через RoIP-шлюз
RoIP-шлюз является ключевым устройством для межплатформенной интеграции радиостанций. В проекте интеллектуальной добычи различные типы радиостанций могут быть подключены через разные порты шлюза или блоки шлюза. Каждый порт может соответствовать определенному радиоканалу, что позволяет подключать аналоговые радиостанции, системы DMR, устройства POC в публичных сетях, системы B-trunC и другие радиоресурсы к платформе командования и диспетчеризации.
После преобразования радиоканалов в коммуникационные ресурсы на основе IP система может подключиться к интегрированной платформе связи для интеллектуальной добычи, системе командной диспетчеризации или телефонной платформе связи. Использование стандартного протокола SIP упрощает метод доступа и повышает совместимость с системами связи на основе SIP.
Эта архитектура позволяет операторам диспетчерской связи взаимодействовать между различными радиосистемами через единый интерфейс. Диспетчер может вызвать радиоканал, соединить пользователя радиостанции с пользователем SIP-телефона, организовать групповую связь, поддержать экстренную диспетчеризацию и координировать полевые бригады без переключения между несколькими независимыми системами.
Как работает межсистемная связь
При типичном развертывании RoIP-шлюз подключается к существующему радиооборудованию или радиоканалам. Затем шлюз регистрируется или взаимодействует с интегрированной платформой связи через SIP или связанные с ним IP-методы связи. Как только канал добавлен в систему диспетчеризации, оператор может управлять им как коммуникационным ресурсом.
Это означает, что традиционный аналоговый радиоканал может быть включен в современный рабочий процесс IP-диспетчеризации. Группа DMR-радиостанций может быть подключена к консоли диспетчера. Пользователь POC может общаться с другими бригадами через платформу. SIP-телефон, диспетчерская станция или терминал аварийной связи также могут быть включены в тот же процесс координации.
Преимущество очевидно: существующие радиосети могут продолжать использоваться, в то время как платформа интеллектуальной добычи получает более мощные возможности диспетчеризации. Это помогает сократить повторные инвестиции, повысить совместимость систем и создать более плавный путь модернизации связи.

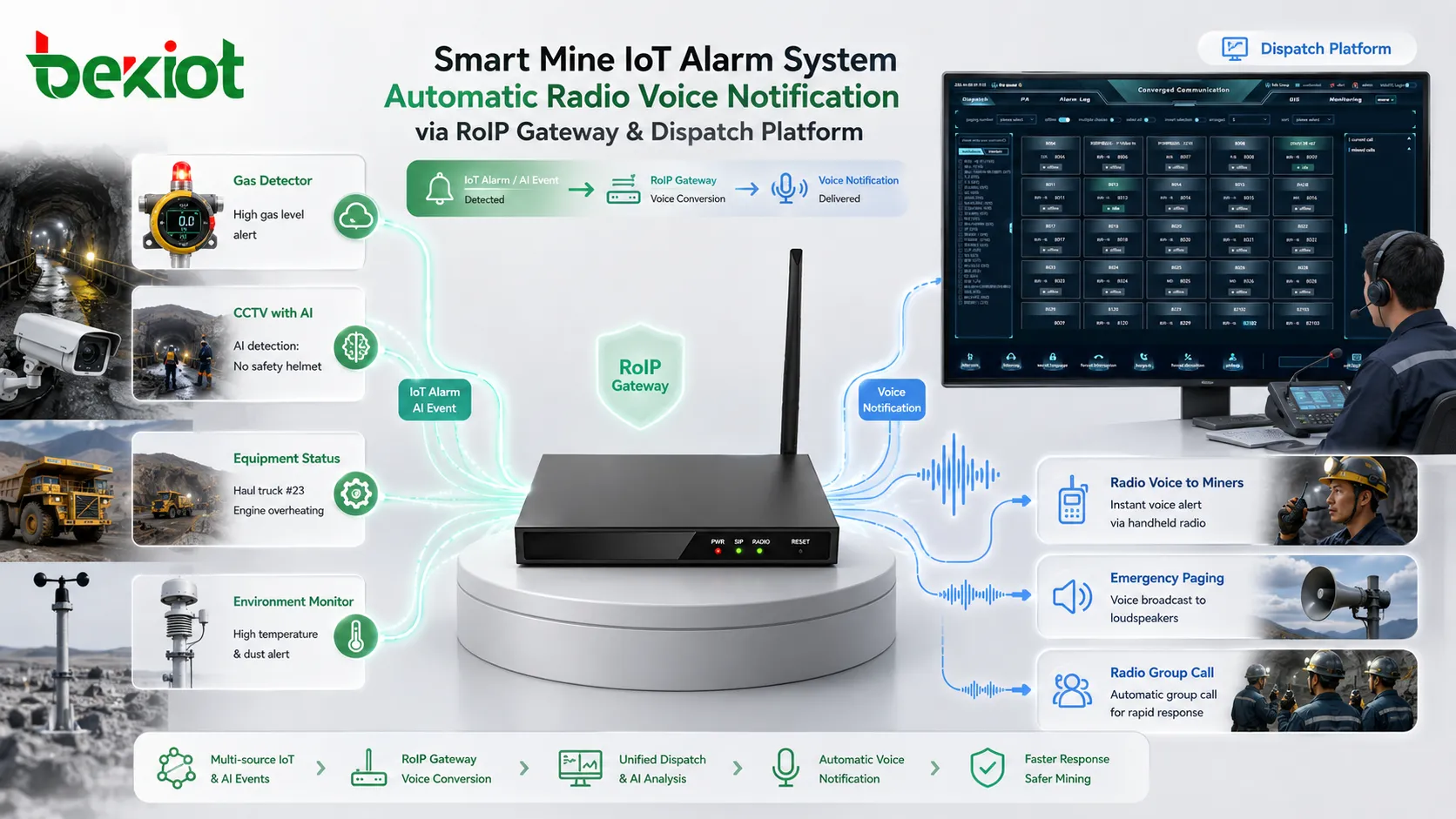

Привязка сигнализации и автоматическое голосовое оповещение
Интеллектуальные шахты часто включают множество систем IoT и безопасности, таких как контроль газа, мониторинг состояния оборудования, датчики окружающей среды, позиционирование персонала, видеоанализ, контроль доступа и сигнализация безопасности производства. Если эти системы только генерируют сигналы тревоги на экранах, полевое реагирование все равно может задерживаться.
Подключая RoIP-шлюз и платформу связи к системам IoT, данные тревоги могут быть преобразованы в автоматические голосовые уведомления для пользователей радиостанций. Например, при срабатывании сигнализации система может автоматически транслировать голосовое сообщение на указанный радиоканал, диспетчерскую группу или аварийную бригаду. Это повышает своевременность доставки сигнала тревоги и делает уведомление более прямым для полевых работников.
Такое решение особенно полезно в шахтной среде, где работники могут не находиться рядом с экраном компьютера. Голосовое оповещение через существующие радиосистемы может помочь гарантировать, что критические сигналы тревоги быстрее достигнут нужного персонала.
Работа с системами IoT, безопасности и ИИ
Система связи интеллектуальной добычи не должна работать в одиночку. Она должна работать совместно с платформами IoT, сетями безопасности, системами анализа ИИ, платформами видеонаблюдения и системами управления диспетчеризацией. Через интеграцию интерфейсов и доступ через шлюз события связи могут быть связаны с данными мониторинга, данными сигнализации и рабочими процессами командования.
Например, система видеоанализа на основе ИИ может обнаружить аномальное событие. Платформа IoT может сгенерировать сигнал тревоги безопасности. Затем платформа диспетчеризации может уведомить ответственную бригаду через голосовое радиовещание, вызвать руководителя через SIP-связь и записать весь процесс реагирования для последующего анализа.
Это превращает радиосистему из простого голосового инструмента в часть операционного цикла интеллектуальной добычи. Связь, сигнализация, диспетчеризация и реагирование могут быть объединены в один практический рабочий процесс.
Планирование развертывания для шахтных проектов
Первый шаг — исследование коммуникационных ресурсов. Проектная группа должна определить, какие радиосистемы уже используются на объекте, сколько каналов активно, какие отделы их используют, где находятся зоны покрытия и какие системы необходимо включить в единую диспетчеризацию.
Второй шаг — планирование шлюза. Различные радиосистемы могут требовать разных методов доступа к шлюзу. Количество портов шлюза должно планироваться в соответствии с радиоканалами, диспетчерскими группами, требованиями к аварийной связи и потребностями будущего расширения.
Третий шаг — интеграция платформы. RoIP-шлюз должен подключаться к интегрированной платформе связи, платформе командной диспетчеризации или телефонной системе через стандартные и надежные протоколы связи. Совместимость с SIP важна, поскольку она позволяет радиоканалам работать с SIP-телефонами, консолями диспетчера, промышленными телефонами, аварийными станциями и другими IP-терминалами связи.
Четвертый шаг — тестирование сценариев. Тестирование должно включать связь «радио-радио», вызовы «радио-SIP», групповую диспетчеризацию, аварийное оповещение, привязку тревог IoT, автоматическое голосовое вещание, качество звука, задержку, стабильность канала и рабочий процесс оператора.
Сценарии применения в интеллектуальной добыче
Ежедневная координация производства
Во время ежедневных горных работ разным бригадам нужна надежная голосовая связь для координации смен, перемещения оборудования, планирования транспорта, технического обслуживания и полевого контроля. Благодаря интеграции RoIP-шлюза диспетчерский центр может координировать бригады, использующие разные радиосистемы, с одной платформы.
Это снижает барьеры в общении между отделами и помогает командному центру сохранять более четкое представление о полевых операциях.
Реагирование на чрезвычайные ситуации и диспетчеризация безопасности
Инциденты безопасности в шахтах требуют быстрой связи. При возникновении чрезвычайной ситуации командному центру может потребоваться одновременно связаться с подземными бригадами, поверхностными патрулями, спасательными группами, операторами оборудования и руководством. Единая платформа диспетчеризации может помочь операторам отдавать указания, соединять радиоканалы, транслировать аварийные сообщения и записывать историю связи.
Интегрируя существующие радиостанции вместо того, чтобы отказываться от них, шахта может улучшить аварийную связь, сохранив привычные инструменты для полевых работников.
Автоматическое оповещение о тревоге
Когда датчики IoT, системы анализа ИИ или платформы безопасности генерируют сигналы тревоги, автоматическое голосовое вещание может оповестить соответствующий радиоканал или группу. Это полезно для сигнализации о газе, неисправностях оборудования, предупреждений о запретных зонах, экологических рисках и уведомлений об экстренной эвакуации.
Голосовое оповещение часто более эффективно, чем только визуальные сигналы тревоги в полевых условиях, потому что работники могут получать сообщение во время движения, работы или управления оборудованием.
Преимущества модернизации связи в горной промышленности
Первое преимущество — унифицированный доступ. Различные радиосистемы могут быть подключены к единой платформе связи и диспетчеризации, включая аналоговые радиостанции, устройства POC в публичных сетях, B-trunC, цифровой транкинг DMR и системы интеркомов в частных сетях 4G/5G.
Второе преимущество — повышение эффективности диспетчеризации. Операторы могут управлять несколькими радиоканалами, SIP-терминалами, телефонными пользователями и точками аварийной связи через один интерфейс, повышая скорость координации как в повседневной работе, так и при чрезвычайных событиях.
Третье преимущество — более сильная связность системы. Радиосвязь может быть соединена с сигналами IoT, платформами безопасности, видеонаблюдением, анализом ИИ и системами управления интеллектуальной добычей, помогая создать более полный операционный цикл реагирования.
Четвертое преимущество — защита инвестиций. Существующее радиооборудование может продолжать обслуживать проект после интеграции шлюза. Это помогает снизить затраты на замену и поддерживает постепенную модернизацию системы.
Для проектов интеллектуальной добычи интеграцию радиосвязи следует рассматривать как часть архитектуры управления, а не как изолированную задачу подключения устройств.
Часто задаваемые вопросы
Нужно ли заменять все существующие радиостанции при модернизации до интеллектуальной добычи?
Нет. Во многих проектах существующие аналоговые радиостанции, системы DMR, устройства POC или другие радиоресурсы могут продолжать использоваться. RoIP-шлюз может помочь подключить эти системы к единой платформе диспетчеризации, сокращая ненужные затраты на замену.
Как планировать количество портов RoIP-шлюза?
Количество портов должно планироваться в соответствии с количеством радиоканалов, которые необходимо подключить, диспетчерскими группами, требованиями к аварийной связи и потребностями будущего расширения. Каждый важный канал должен оцениваться на основе реального операционного приоритета.
Могут ли шахтные сигналы тревоги автоматически запускать голосовое радиооповещение?
Да. При правильной интеграции платформы сигналы тревоги от систем IoT, платформ мониторинга безопасности или систем анализа ИИ могут запускать автоматические голосовые уведомления на определенные радиоканалы или группы пользователей.
Что следует тестировать перед приемкой проекта?
Тестирование должно включать межсистемные вызовы, доступ к радиоканалам, SIP-связь, групповую диспетчеризацию, аварийное вещание, привязку сигнализации, качество звука, задержку системы, стабильность шлюза, запись и рабочий процесс оператора.
Почему совместимость с SIP важна в этом решении?
Совместимость с SIP позволяет радиоканалам взаимодействовать с SIP-телефонами, консолями диспетчера, промышленными терминалами, аварийными станциями и другими IP-системами связи. Это улучшает интероперабельность и облегчает будущее расширение.
