В сценариях экстренного управления, гражданской обороны, общественной безопасности, промышленного спасения и межведомственной координации радиосвязь остается одним из важнейших инструментов для реагирования на местах. Многие ключевые подразделения уже имеют собственные радиостанции, базовые станции или транкинговые системы, но эти системы часто разделены по организации, региону, частоте, техническому стандарту и истории развертывания.

Цель решения по интеграции радиосвязи для экстренных ситуаций — объединить эти разрозненные радиоресурсы в единую унифицированную платформу управления и диспетчеризации. С помощью шлюзов RoIP и интегрированной диспетчерской системы на основе SIP различные ведомства могут сохранить свои существующие радиосистемы, одновременно обеспечивая централизованные вызовы, межсистемную связь, групповую диспетчеризацию и координацию действий при чрезвычайных ситуациях из центра управления.

Почему группам экстренного реагирования нужен унифицированный доступ к радиосвязи

Среда экстренного управления часто включает множество организаций, таких как государственные департаменты, подразделения гражданской обороны, промышленные объекты, спасательные команды, охранные агентства, транспортные службы и операторы критически важной инфраструктуры. Каждое подразделение могло построить свою собственную радиосистему в соответствии со своими эксплуатационными потребностями, бюджетом, зоной покрытия и сроками строительства.

Эти независимые системы могут хорошо работать внутри своих организаций, но становятся трудными для управления во время совместных операций. Когда происходит чрезвычайная ситуация, центр управления может нуждаться в быстром одновременном контакте с несколькими подразделениями, создании временных коммуникационных групп, вызове определенных радиоканалов и координации команд, которые обычно используют разные системы интеркома.

Если доступ к этим ресурсам невозможен с одной платформы, экстренная координация зависит от ручной ретрансляции, телефонных звонков, отдельных диспетчерских пультов или временных обходных решений. Это снижает скорость реагирования и затрудняет отслеживание записей управления.

Основная проблема заключается не в том, есть ли у каждого подразделения радиостанции, а в том, можно ли быстро подключить, диспетчеризировать и скоординировать все радиоресурсы в рамках единого рабочего процесса экстренного управления.

Разные стандарты радиосвязи создают реальные барьеры для интеграции

Во многих регионах и отраслях радиосистемы строятся не по одному стандарту. Некоторые подразделения до сих пор используют обычные аналоговые радиостанции. Некоторые департаменты могут использовать системы PDT, в то время как другие используют транкинговые системы DMR или TETRA. Их размер системы, период строительства, радиооборудование и методы работы могут быть разными.

Это затрудняет прямое соединение. Центр управления не может просто предполагать, что каждая радиосеть может взаимодействовать с любой другой радиосетью. Различные стандарты, интерфейсы, каналы и правила диспетчеризации создают технические и операционные барьеры.

Для проектов экстренного управления замена каждой существующей радиосистемы обычно нереалистична. Это может быть дорого, медленно, разрушительно и ненужно. Более практичный метод — использовать шлюзы RoIP для доступа к существующим радиоресурсам каждого подразделения и регистрации их в единой диспетчерской платформе.

Распределенное развертывание шлюзов для ключевых подразделений

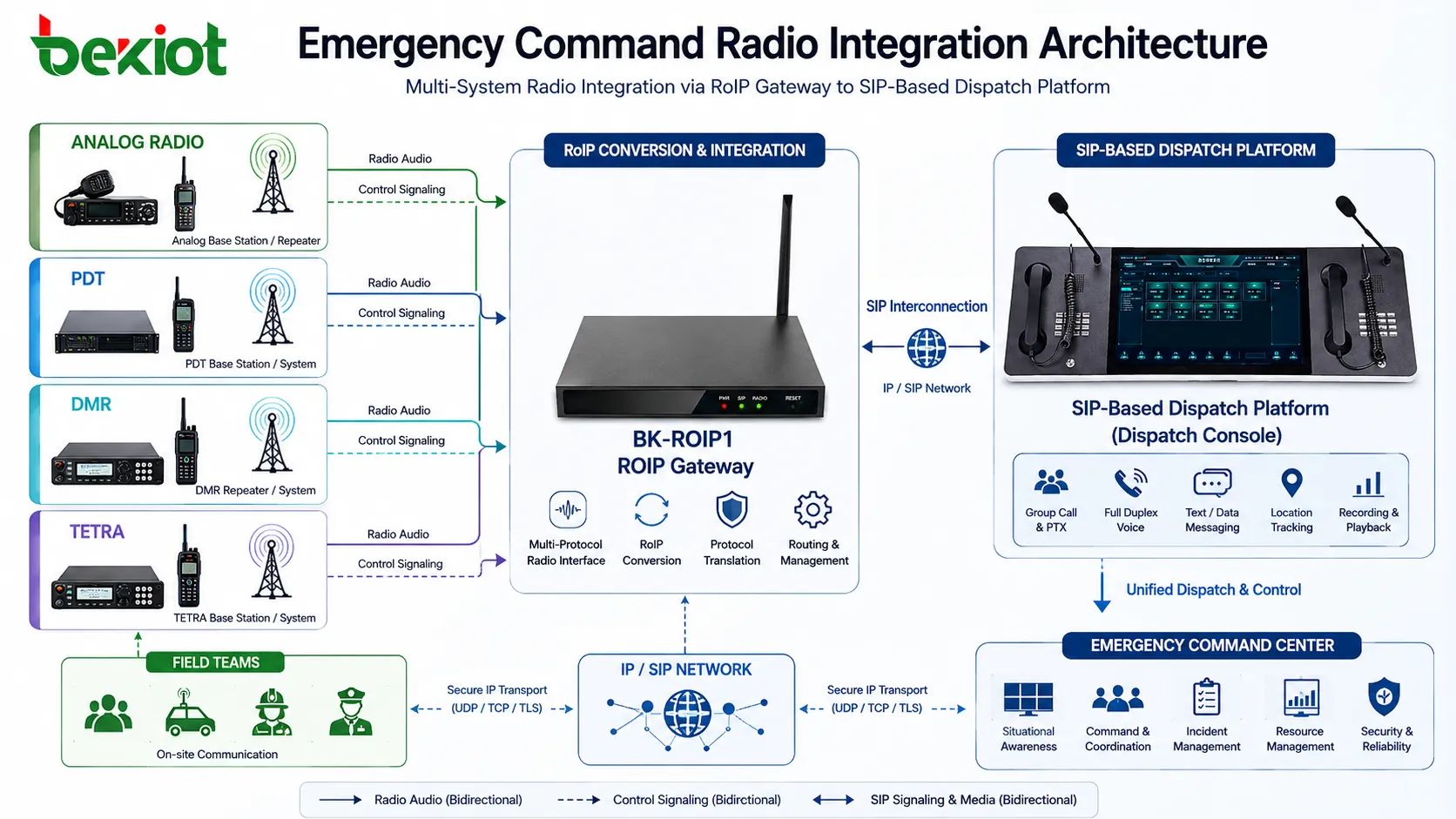

Практическое решение — развернуть по одному шлюзу RoIP в каждом важном подразделении или на объекте. Шлюз подключается внешне к соответствующей радиостанции, базовой станции или радиоканалу, используемому этой организацией. Затем он регистрируется в интегрированной платформе управления и диспетчеризации через сеть.

При такой структуре каждому подразделению не нужно отказываться от своей текущей радиосистемы. Вместо этого его радиоканал становится управляемым коммуникационным ресурсом внутри центра управления. Диспетчерская платформа может четко отображать подключенные ресурсы, позволяя операторам знать, какие подразделения, каналы и радиогруппы доступны.

Этот метод подходит для отделов управления чрезвычайными ситуациями, командных центров гражданской обороны, промышленных парков, крупных предприятий, транспортных узлов, энергетических объектов, муниципальных учреждений и других сред, где необходимо координировать множество независимых радиоресурсов.

Централизованная диспетчеризация через платформу на основе SIP

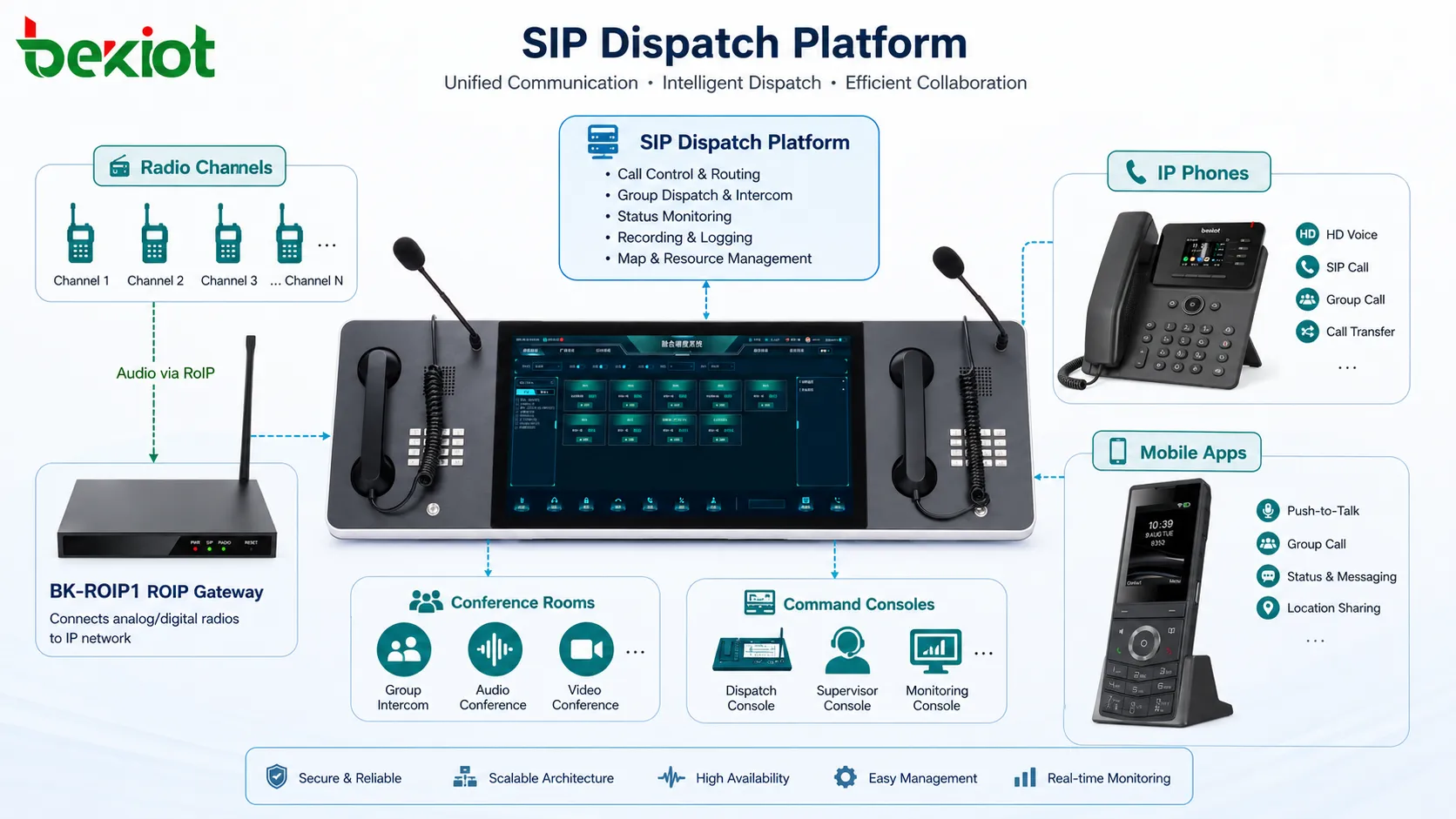

В центре управления может быть развернут интегрированный диспетчерский сервер в качестве центральной коммуникационной платформы. Все шлюзы RoIP от разных подразделений регистрируются на этой платформе. После подключения центр управления может управлять доступом к радио, SIP-связью, диспетчерскими группами, разрешениями на вызовы и рабочими процессами в чрезвычайных ситуациях через единый интерфейс.

Использование SIP-связи делает развертывание более гибким. Радиоканалы, доступные через шлюзы RoIP, могут взаимодействовать с диспетчерскими консолями, IP-телефонами, конференц-залами, мобильными приложениями и другими SIP-терминалами. Это позволяет радиосвязи войти в ту же командную систему, что и телефонная и IP-связь.

Например, оператор может вызвать радиоканал непосредственно с диспетчерской консоли. Конференц-зал может разговаривать с полевыми пользователями радиостанций. IP-телефон может общаться с радиогруппой. Пользователь мобильного приложения может присоединиться к скоординированному реагированию. Это значительно расширяет возможности использования радиоресурсов при экстренном управлении.

Межведомственная групповая связь

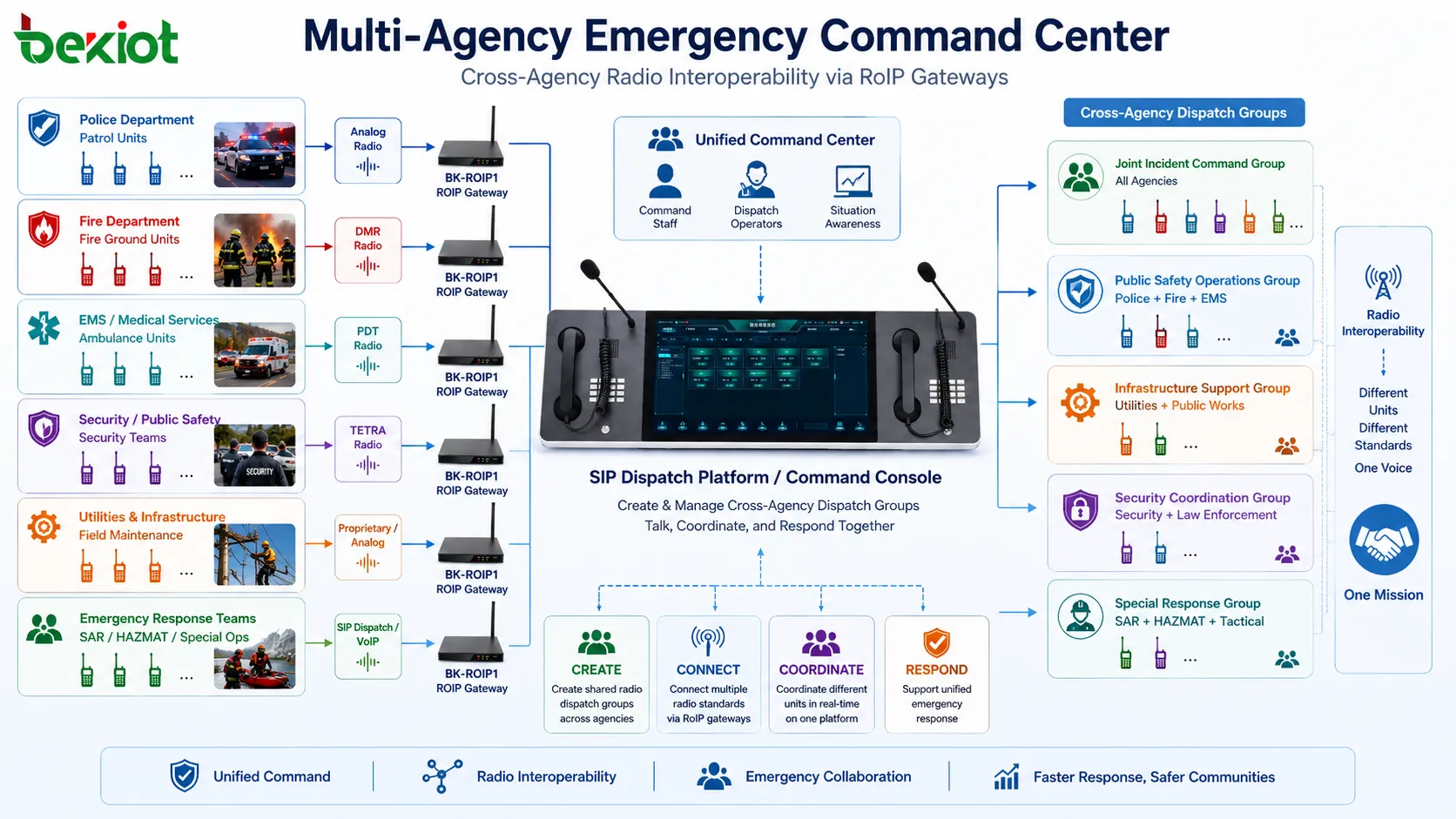

Одна из важнейших ценностей этого решения — межведомственная групповая связь. Во время чрезвычайной ситуации центр управления может объединить несколько беспроводных радиоканалов из разных подразделений в одну временную или предопределенную диспетчерскую группу.

Это означает, что команды, использующие разные радиосистемы, могут участвовать в одном и том же скоординированном процессе связи. Спасательная команда, команда промышленной безопасности, транспортное подразделение, команда охраны объекта и группа гражданской обороны могут быть связаны в рамках одной диспетчерской группы, даже если их исходные радиосистемы различны.

Эта возможность особенно полезна при аварийно-спасательных работах, реагировании на стихийные бедствия, обеспечении безопасности крупных мероприятий, управлении пожарами, промышленных авариях, борьбе с наводнениями, реагировании на угрозы общественной безопасности и региональных совместных операциях. Это помогает создать быструю, многоподразделенную критическую коммуникационную способность, когда время ограничено.

Как работает процесс доступа

Логика внедрения проста. Во-первых, каждое ключевое подразделение сохраняет свою существующую радиосистему и подключает выбранную радиостанцию или радиоканал к локальному шлюзу RoIP. Во-вторых, шлюз RoIP регистрируется в интегрированной командной платформе через IP-сеть. В-третьих, центр управления добавляет эти каналы в диспетчерскую систему и назначает разрешения, группы и правила работы.

После настройки диспетчер может вызывать любой подключенный радиоканал, создавать межсистемные коммуникационные группы, запускать экстренное вещание или подключать пользователей радиостанций к SIP-терминалам. Система также может поддерживать запись вызовов, журналы диспетчеризации и просмотр процесса управления в зависимости от конфигурации платформы.

Этот рабочий процесс позволяет избежать масштабной реконструкции. Он использует существующие ресурсы радиосвязи и добавляет над ними командный уровень на основе IP. Для многих проектов экстренного управления это более практично, чем построение совершенно новой радиосети с нуля.

Сценарии применения

Центры управления чрезвычайными ситуациями

Центры управления чрезвычайными ситуациями часто нуждаются в координации государственных учреждений, промышленных объектов, спасательных команд, транспортных отделов и временных полевых групп. Благодаря доступу через шлюз RoIP центр может подключать радиоканалы от разных организаций и управлять ими с одной диспетчерской платформы.

Когда происходит инцидент, операторы могут быстро связаться с соответствующими подразделениями, создать коммуникационные группы и поддерживать непрерывность управления в процессе реагирования.

Операции гражданской обороны и общественной безопасности

Сценарии гражданской обороны и общественной безопасности часто требуют связи между несколькими ведомствами. Некоторые подразделения могут использовать аналоговые радиостанции, в то время как другие могут использовать PDT, DMR, TETRA или другие профессиональные радиосистемы.

Единый метод доступа позволяет центру управления подключать эти ресурсы, не заставляя каждое подразделение менять свою существующую систему. Это улучшает координацию, защищая при этом предыдущие инвестиции в связь.

Реагирование на промышленные и инфраструктурные чрезвычайные ситуации

Крупные промышленные объекты, энергетические сооружения, порты, транспортные узлы и операторы муниципальной инфраструктуры часто имеют независимые радиосистемы для служб безопасности, технического обслуживания, производства и экстренных команд.

Интеграция шлюза RoIP позволяет включить эти ресурсы в более широкую платформу экстренного управления. Во время пожара, отказа оборудования, экологического риска или инцидентов безопасности центр управления может быстро координировать полевые команды и внешние вспомогательные подразделения.

Логика развертывания для масштабного доступа

Первый шаг — исследование радиоресурсов ключевых подразделений. Команда проекта должна подтвердить, какие подразделения необходимо подключить, какие стандарты радиосвязи они используют, сколько каналов нуждаются в диспетчерском доступе и какие сценарии экстренной связи должны поддерживаться.

Второй шаг — развертывание шлюзов RoIP в выбранных подразделениях. Каждый шлюз должен быть подключен к соответствующему радиооборудованию или радиоканалу. Метод доступа должен быть спланирован в соответствии с радиосистемой подразделения, структурой каналов, правилами эксплуатации и ответственностью за реагирование.

Третий шаг — настройка интегрированной диспетчерской платформы. Все шлюзы RoIP должны зарегистрироваться на платформе через SIP-связь. Центр управления должен определить имена каналов, группы подразделений, права диспетчеризации, группы экстренного реагирования, правила вызовов и операционные процедуры.

Четвертый шаг — совместное тестирование. Тестирование должно охватывать вызовы по одному каналу, группировку по каналам, связь радио-SIP, работу диспетчерской консоли, доступ к IP-телефонам, вызовы из конференц-залов, связь через мобильное приложение, создание групп экстренного реагирования, качество звука, задержку и просмотр записей управления.

Эксплуатационная ценность для экстренного управления

Это решение помогает превратить независимые радиосистемы в унифицированные командные ресурсы. Центр управления может видеть подключенные радиоканалы, вызывать конкретные подразделения, создавать многоподразделенные группы и поддерживать межрегиональную и межстандартную связь.

Это также повышает эффективность реагирования на чрезвычайные ситуации. Вместо ручной ретрансляции сообщений между отдельными системами операторы могут напрямую подключать несколько подразделений с диспетчерской платформы. Это важно, когда команды экстренного реагирования должны быть организованы быстро, а время связи критично.

Решение также защищает существующие инвестиции. Подразделения могут сохранить свои сложившиеся радиосистемы, в то время как центр управления получает централизованный доступ и диспетчерские возможности через шлюзы RoIP и интеграцию на основе SIP.

Для сред экстренного управления интеграция радиосвязи должна быть спроектирована как практический рабочий процесс управления, а не просто техническое соединение между устройствами.

Часто задаваемые вопросы

Могут ли разные стандарты радиосвязи взаимодействовать напрямую после интеграции?

Они не взаимодействуют напрямую на уровне радиопротокола. Вместо этого выбранные радиоканалы доступны через шлюзы RoIP и управляются диспетчерской платформой, что позволяет осуществлять межсистемную связь через командный рабочий процесс.

Нужно ли каждому подразделению иметь собственный шлюз RoIP?

Не всегда. Это зависит от количества подразделений, распределения каналов, радиопокрытия и требований управления. Во многих проектах один шлюз развертывается в каждом ключевом подразделении для обеспечения независимого доступа к локальным радиоресурсам.

Могут ли конференц-залы или IP-телефоны разговаривать с полевыми пользователями радиостанций?

Да. Когда шлюз RoIP регистрируется на диспетчерской платформе на основе SIP, радиоканалы могут быть подключены к SIP-терминалам, таким как IP-телефоны, системы конференц-залов, диспетчерские консоли и мобильные приложения.

Что следует проверить перед подключением радиоканала подразделения?

Команда проекта должна проверить стандарт радиосвязи, использование канала, метод интерфейса, правила разрешений, зону покрытия, приоритет экстренности и то, должен ли канал поддерживать индивидуальные вызовы, групповую диспетчеризацию или временное группирование для чрезвычайных ситуаций.

Как это решение поддерживает масштабную координацию при чрезвычайных ситуациях?

Оно позволяет зарегистрировать множество независимых радиоресурсов на одной командной платформе. Диспетчер может организовывать межподразделенные группы, подключать различные радиоканалы и координировать команды реагирования без перестройки каждой радиосети.
