Радиосистемы по-прежнему широко используются в экстренном управлении, полевых операциях, охранном патрулировании, промышленном производстве, на транспорте, в военной связи и проектах общественной безопасности. Однако традиционные радиостанции часто ограничены дальностью покрытия, независимыми каналами и отделением от телефонных или диспетчерских систем. ROIP-шлюз помогает решить эту проблему, преобразуя радиоголос в IP-связь, позволяя пользователям радио подключаться к SIP-платформам, диспетчерским центрам, IP-телефонам и удаленным радиосетям.

ROIP расшифровывается как Radio Over Internet Protocol (Радио по IP). Его также часто называют шлюзом радио по IP, шлюзом интеркома или радиошлюзом. Самое раннее использование этой технологии заключалось в том, чтобы позволить радиостанциям, расположенным в разных местах, общаться через IP-сети, такие как Интернет или локальная сеть. С развитием технологий VoIP и SIP-софтсвичей сегодняшний ROIP-шлюз больше не используется только для удаленного объединения радиостанций в сеть. Он стал важным устройством интеграции для проектов унифицированных коммуникаций и командной диспетчеризации.

Почему радиосистемам нужна IP-интеграция

Традиционные радиостанции и телефонные системы — это две разные системы связи. Радиостанции обычно используются для групповой полевой связи, в то время как телефоны используются для точечных вызовов, корпоративной связи и доступа к общественным сетям. Их принципы работы, привычки пользователей и сценарии развертывания различны.

По мере того как корпоративные коммуникационные системы движутся к платформам SIP-софтсвичей и интегрированным командным системам, многие диспетчерские проекты нуждаются в подключении радиостанций к той же коммуникационной структуре. Это особенно распространено в реагировании на чрезвычайные ситуации, промышленных диспетчерских, центрах управления общественной безопасности, логистических операциях, портах, шахтах, транспортных проектах и управлении большими кампусами.

Без интеграции ROIP-шлюза пользователи радио и SIP-пользователи остаются разделенными. Диспетчеру может потребоваться одновременно управлять радиоконсолью, IP-телефоном, командной платформой и другими системами. Это снижает эффективность реагирования и затрудняет управление записями связи.

Ценность ROIP-шлюза заключается не только в расширении радиопокрытия. Он превращает радиоканалы в диспетчеризуемые IP-ресурсы связи.

Связанное решение: Решение ROIP-шлюза для интеграции радио по IP

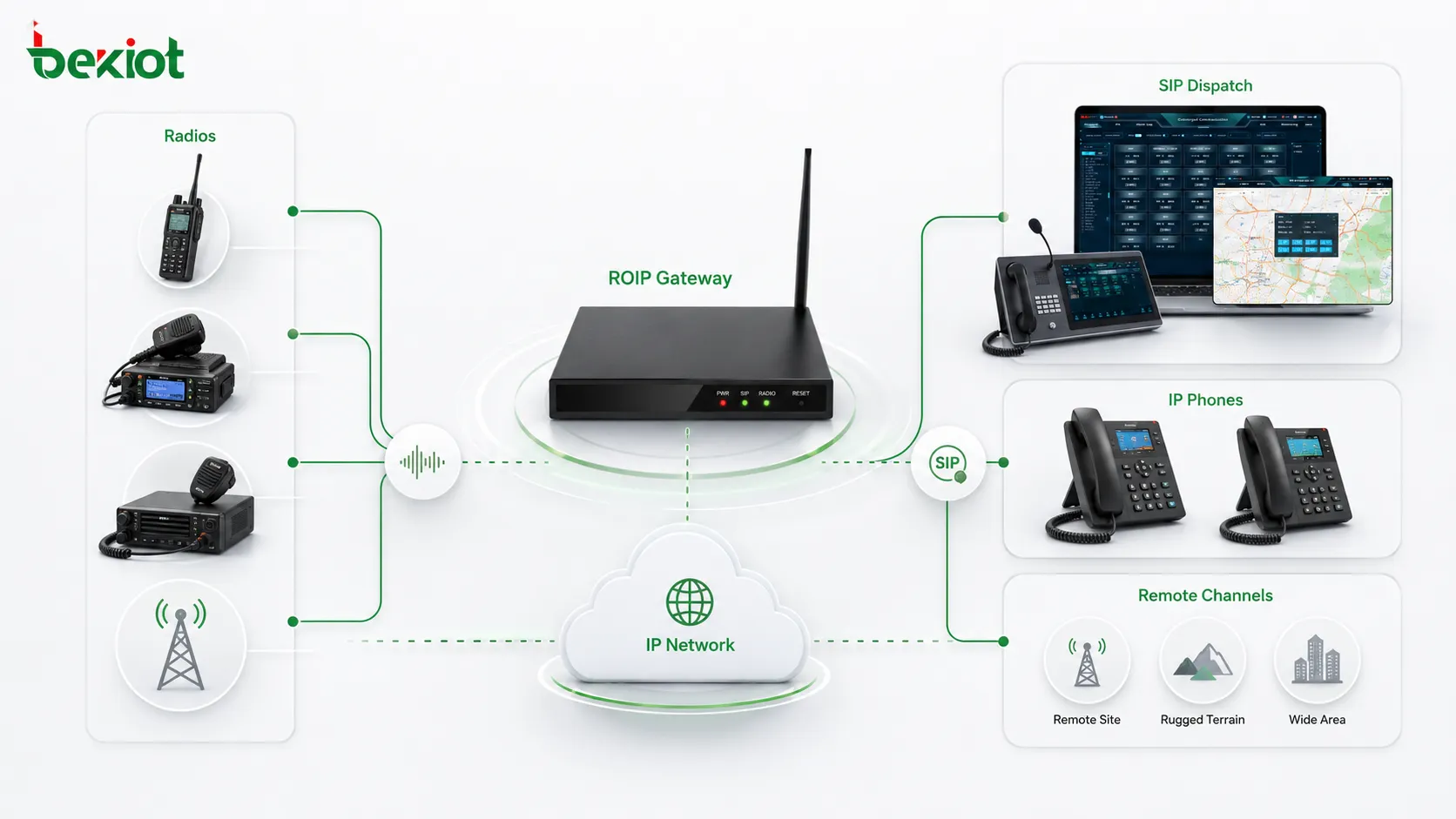

Как шлюз подключает радиостанции к SIP-платформам

ROIP-шлюз обычно подключается к портативным радиостанциям, автомобильным радиостанциям, базовым станциям или другим радиотехническим устройствам через внешние кабели. Во многих практических развертываниях используется 9-контактный авиационный разъем для подключения к различным маркам радиостанций или мобильных станций. Индивидуальные кабели могут обеспечить гибкое управление и доступ к аудио в соответствии с моделью радио и требованиями проекта.

После подключения радиозвука шлюз преобразует радиоголос в стандартную SIP-связь. Это позволяет радиоканалу зарегистрироваться в SIP-софтсвиче, IP-АТС, платформе унифицированных коммуникаций или диспетчерской системе. После регистрации радиоканалом можно управлять как коммуникационным расширением или диспетчерским ресурсом.

Этот метод упрощает интеграцию. Команде проекта не нужно перестраивать радиосистему. Существующие радиостанции могут продолжать использоваться, в то время как ROIP-шлюз создает мост между радиосвязью и IP-платформами голоса.

Сценарий первый: подключение радиостанций к телефонной системе

Один из распространенных случаев использования — подключение радиостанций к телефонной системе. В некоторых средах управления и диспетчеризации телефонная платформа стала центром связи. Операторам может потребоваться вызывать внутренние номера, внешние телефонные номера, мобильные телефоны, IP-телефоны и радиоканалы из одной системы.

С помощью ROIP-шлюза радиоканал можно подключить к SIP-телефонной платформе. Это позволяет пользователям IP-телефонов общаться с пользователями радио, а диспетчеры могут вызывать радиоканалы непосредственно из интерфейса платформы. Это полезно, когда офисные сотрудники, полевые бригады, аварийный персонал и диспетчерские должны общаться через разные устройства.

Например, оператор диспетчерской может вызвать радиогруппу через SIP-платформу. Полевой радиопользователь может быть соединен с добавочным номером дежурного офиса. Телефонный пользователь может при необходимости присоединиться к рабочему процессу радиосвязи. Это повышает гибкость связи, не заставляя всех пользователей менять устройства.

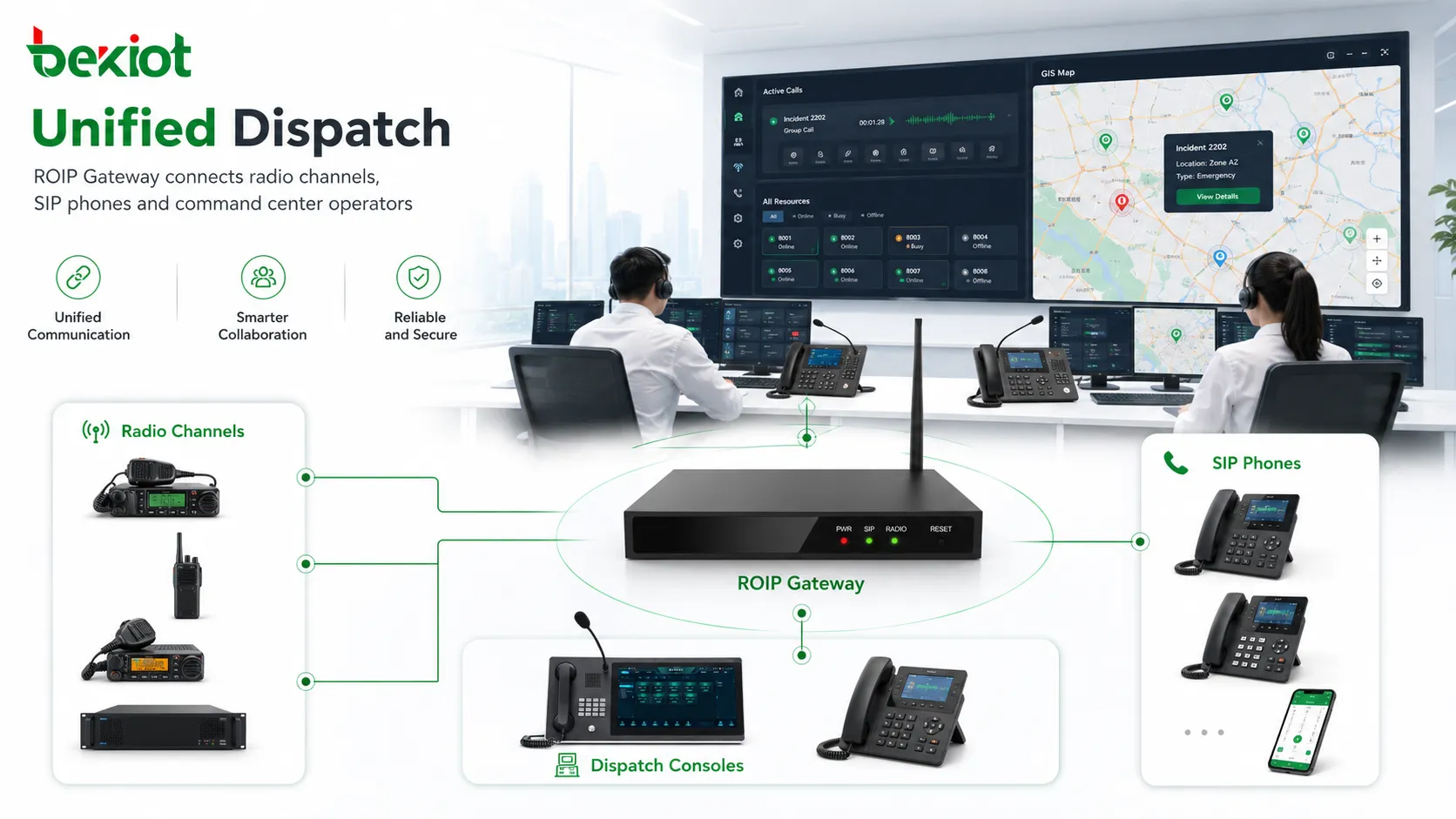

Сценарий второй: доступ к унифицированной диспетчерской платформе

Другой важный случай использования — унифицированная командная диспетчеризация. Во многих проектах диспетчерская система построена на SIP-связи, технологии софтсвичей и визуальном командном программном обеспечении. ROIP-шлюз позволяет радиоканалам стать частью этой диспетчерской среды.

После интеграции диспетчеры могут управлять радиоканалами, SIP-добавочными номерами, IP-телефонами, конференц-залами, мобильными терминалами и точками экстренной связи с одной платформы. Это поддерживает групповые вызовы, доступ к каналам, экстренное вещание, запись диспетчеризации, межсистемные вызовы и командную координацию.

Это особенно полезно в экстренном управлении, общественной безопасности, промышленном производстве, управлении транспортом, на энергетических объектах, в военных приложениях и крупных проектах безопасности. Радиостанции остаются привычным инструментом для полевых бригад, в то время как командный центр получает централизованное управление и лучшие возможности координации.

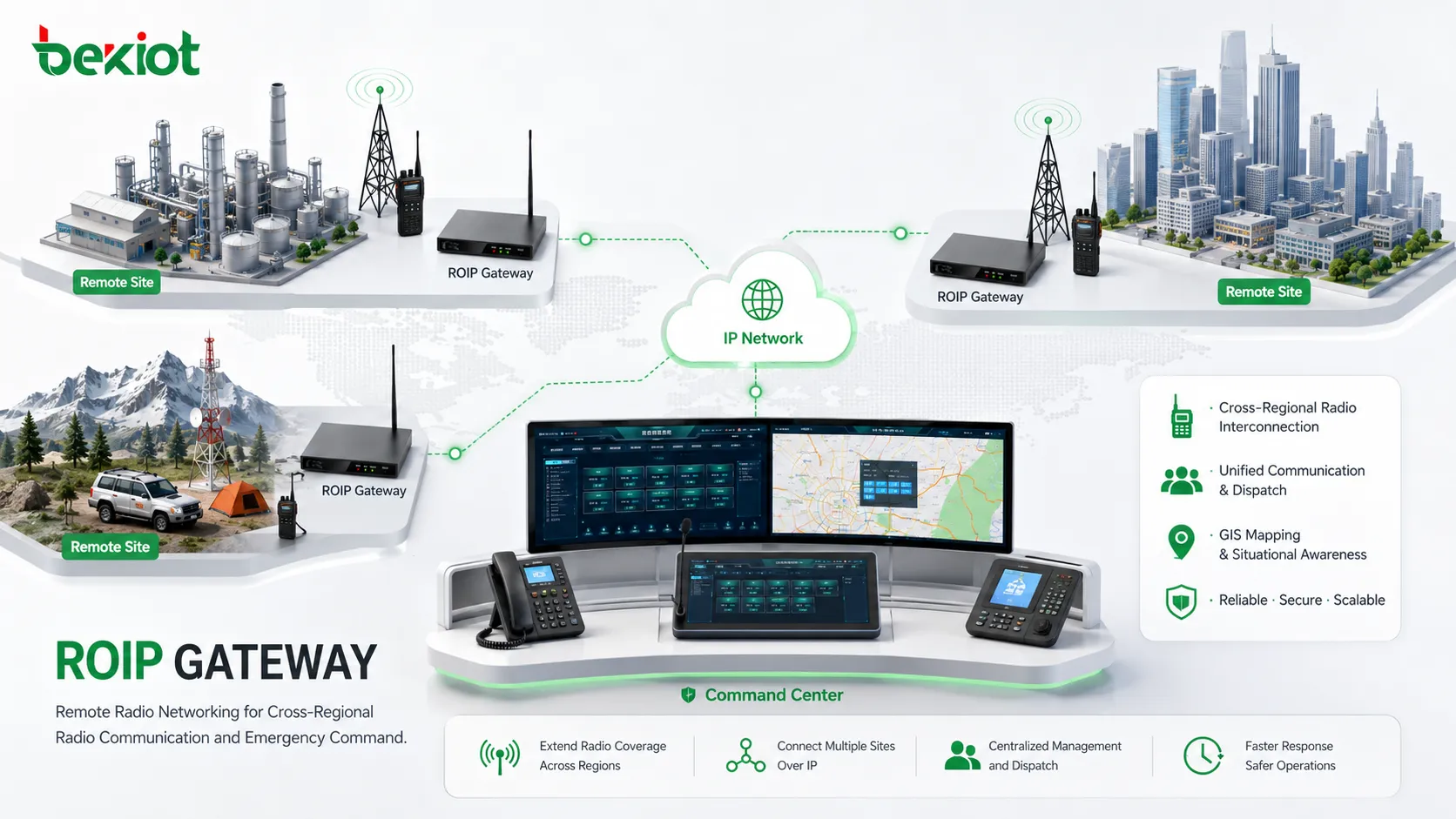

Сценарий третий: удаленное объединение радиостанций в сеть

Удаленное объединение радиостанций в сеть — одно из самых ранних и важных применений технологии ROIP. Традиционная радиосвязь ограничена частотным покрытием, рельефом местности, развертыванием ретрансляторов и конструкцией локальных каналов. Когда команды находятся в разных регионах, прямая радиосвязь может быть невозможна.

ROIP-шлюз решает эту проблему, используя IP-сеть для соединения радиоканалов в разных местах. Несколько шлюзов могут быть развернуты на разных объектах, и каждый шлюз может подключаться к одному или нескольким радиоканалам. Благодаря передаче через Интернет или частную сеть радиостанции в разных регионах могут общаться так, как если бы они были частью одной расширенной сети.

Это ценно для экстренного управления, межрегионального спасения, промышленных парков с несколькими объектами, транспортных маршрутов, удаленных станций, военной связи и распределенных полевых операций. Это помогает увеличить дальность радиосвязи и улучшить координацию между объектами.

Многошлюзовые и многоканальные приложения

Современное развертывание ROIP-шлюзов не ограничивается одной радиостанцией и одной платформой. В более сложных проектах несколько шлюзов могут быть объединены в сеть для соединения нескольких мест, нескольких радиоканалов и различных радиосистем.

Это позволяет командному центру более гибко организовывать коммуникационные ресурсы. Проект может соединять радиоканалы из нескольких регионов, связывать различные радиотехнические стандарты, регистрировать IP-телефоны и подключать платформы мониторинга или управления. Таким образом, радиосвязь становится частью более широкой интегрированной коммуникационной архитектуры.

Для сдачи проекта такой подход с несколькими шлюзами практичен, поскольку он поддерживает поэтапное развертывание. Проект может начинаться с одного объекта и одного канала, а затем постепенно добавлять больше шлюзов, больше каналов и больше систем по мере роста требований.

Расширение расстояния и возможностей связи

Одна из основных причин использования ROIP-шлюза — увеличение дальности связи радиостанций. Традиционные радиосистемы сильно зависят от локального покрытия. Даже с ретрансляторами связь все еще может быть ограничена географией, структурой здания, рельефом местности и стоимостью развертывания.

Используя IP-сети, радиоканал может быть расширен за пределы своей первоначальной зоны покрытия. Диспетчерский центр в одном городе может связаться с радиоканалом в другом месте. Удаленный объект может быть подключен к штаб-квартире. Две отдельные радиосети могут быть связаны вместе через шлюзы.

Это придает радиосистемам новую ценность в современных коммуникационных проектах. Вместо того чтобы ограничиваться локальной полевой связью, радиостанции могут участвовать в общепредприятийных, региональных или межплощадочных командных рабочих процессах.

Развитие в сторону широкополосной PTT (Push-to-Talk)

ROIP-шлюзы также развиваются от однофункциональных устройств к более интегрированным коммуникационным продуктам. В некоторых международных приложениях экстренной связи системы, связанные с ROIP, движутся к стандартам MCPTT и широкополосной PTT.

В Китае и на других рынках такие технологии, как B-TrunC, MCPTT и SIP-широкополосная интерком-связь, также являются важными направлениями для будущей интеграции. Это означает, что решения для радиошлюзов могут постепенно соединять традиционные радиосистемы с широкополосной транкинговой связью, критически важной связью, SIP-диспетчеризацией и государственно-частными конвергентными коммуникационными платформами.

Для текущих проектов наиболее распространенными приложениями по-прежнему являются интеграция радио-диспетчеризации и удаленное объединение радиостанций в сеть. Однако долгосрочное направление ясно: технология ROIP-шлюзов будет продолжать поддерживать более широкую интеграцию между узкополосным радио, широкополосной PTT, SIP-платформами и системами экстренной связи.

Типичные среды проектов

Центры экстренного реагирования и управления

Центрам экстренного управления часто необходимо соединять радиокоманды, диспетчеров, телефонных пользователей, мобильные бригады и внешние вспомогательные подразделения. ROIP-шлюз помогает превратить независимые радиоканалы в унифицированные командные ресурсы.

Во время срочных событий операторы могут быстро вызывать радиоканалы, создавать диспетчерские группы, подключать полевые бригады и координировать связь с одной платформы.

Промышленные объекты и крупные сооружения

Промышленные парки, электростанции, шахты, порты, логистические центры и производственные площадки часто используют радиостанции для полевой координации. В то же время на этих объектах также могут использоваться IP-телефоны, диспетчерское программное обеспечение, платформы мониторинга и системы диспетчерских.

Интеграция ROIP-шлюза помогает этим коммуникационным ресурсам работать вместе. Она уменьшает изоляцию систем и поддерживает более быструю связь между полевыми работниками и управленческими командами.

Межрегиональные операции

Организации с несколькими площадками часто нуждаются в междугородней радиосвязи. ROIP-шлюзы могут соединять радиоканалы между регионами через IP-сети, облегчая координацию удаленных команд.

Это полезно для транспортных маршрутов, распределенных объектов, удаленных станций, экстренного спасения, военной связи и операций коммунальных служб.

Рабочий процесс внедрения

Первый шаг — определить, какие радиоканалы необходимо подключить. Команда проекта должна подтвердить типы радио, количество каналов, местоположения радио, пользователей связи и сценарии диспетчеризации.

Второй шаг — определить IP-коммуникационную платформу. Шлюз может подключаться к SIP-софтсвичу, платформе унифицированных коммуникаций, системе командной диспетчеризации, IP-АТС или платформе мониторинга. Совместимость с SIP важна, потому что она упрощает управление доступом к радио в современных системах связи.

Третий шаг — подбор кабеля и интерфейса. Поскольку разные радиостанции могут использовать разные интерфейсы, может потребоваться специальный соединительный кабель. 9-контактный авиационный разъем обычно используется во многих приложениях ROIP-шлюзов, поскольку он может обеспечить гибкие возможности подключения и управления.

Четвертый шаг — тестирование сценариев. Проект должен тестировать вызовы радио-SIP, вызовы SIP-радио, удаленное сетевое взаимодействие шлюзов, переключение каналов, четкость звука, задержку, управление PTT, работу диспетчера, запись и связь между несколькими объектами.

Эксплуатационные преимущества

Первое преимущество — конвергенция связи. Радиостанции, SIP-системы, IP-телефоны, диспетчерские консоли и удаленные каналы могут быть объединены в одну коммуникационную структуру.

Второе преимущество — расширение расстояния. IP-сети позволяют радиоканалам общаться между объектами, помогая преодолеть традиционные ограничения покрытия.

Третье преимущество — лучший контроль диспетчеризации. Радиоканалы могут управляться командной платформой, что облегчает групповую связь, экстренные вызовы и запись диспетчеризации.

Четвертое преимущество — защита инвестиций. Существующие радиостанции могут продолжать использоваться, в то время как ROIP-шлюз добавляет возможности IP-связи и расширяет прикладную ценность системы.

ROIP-шлюзы наиболее ценны, когда проекту необходимо соединить существующие радиосистемы с современной SIP-связью, диспетчерскими платформами или удаленными радиосетями.

Часто задаваемые вопросы

Может ли ROIP-шлюз подключать радиостанции разных марок?

Во многих случаях да. Ключевой момент — можно ли согласовать шлюз с радиоинтерфейсом с помощью правильного кабеля и метода управления. Подтверждение интерфейса — важный шаг перед развертыванием.

Требует ли удаленное объединение радиостанций в сеть частной сети?

Не всегда. ROIP-шлюзы могут работать через различные IP-сети, но такие требования проекта, как безопасность, стабильность, задержка и надежность, могут определять, предпочтительнее ли частная сеть, VPN или выделенная линия.

Можно ли записывать радиоканалы после интеграции с SIP?

Да, если подключенная диспетчерская платформа или SIP-система поддерживает запись. После преобразования радиоголоса в SIP-связь запись и управление журналами обычно может выполняться платформой.

Полезен ли ROIP, если на объекте уже есть диспетчерская платформа?

Да. Диспетчерская платформа может управлять SIP-пользователями и IP-терминалами, но радиоканалам часто требуется доступ к шлюзу, прежде чем они могут быть включены в тот же рабочий процесс.

В чем основное различие между базовыми радиоретрансляторами и сетью ROIP-шлюзов?

Ретранслятор в основном расширяет радиопокрытие в пределах радиосистемы. ROIP-шлюз использует IP-сети для подключения радиоканалов к удаленным объектам, SIP-системам, диспетчерским платформам и другим коммуникационным ресурсам.
