Современные парки, промышленные объекты, кампусы, логистические зоны и общественные сооружения нуждаются в большем, чем просто отдельные радиостанции, телефоны, камеры и экраны диспетчерской. При ежедневной работе или чрезвычайных ситуациях руководителям нужна одна скоординированная система, которая может связывать людей, устройства, видеоисточники, сигналы тревоги и рабочие процессы управления в реальном времени.
Интегрированная система диспетчерской команды парка помогает превратить разрозненные коммуникационные ресурсы в единую операционную платформу. Она поддерживает голосовое управление, доступ к видео, позиционирование по ГИС, сопряжение радиостанций, SIP-связь, мобильные терминалы, реагирование на чрезвычайные ситуации, регистрацию событий и многодисплейное управление. Цель состоит не только в том, чтобы общаться, но и в том, чтобы помочь командному центру видеть ситуацию, связываться с нужной командой, отдавать распоряжения и отслеживать процесс реагирования.
Почему операции парка нуждаются в едином командовании
Многие проекты парков уже имеют несколько независимых систем. Службы безопасности могут использовать радиостанции, офисные сотрудники — IP-телефоны, центры мониторинга управляют камерами, а бригады технического обслуживания полагаются на мобильные устройства. Эти системы могут работать отдельно, но часто становятся неэффективными, когда инцидент требует быстрой межведомственной координации.
Например, при срабатывании сигнала тревоги командному центру может потребоваться связаться с патрульными, проверить ближайшее видео, вызвать ответственный отдел, уведомить ремонтные бригады, зарегистрировать событие и следовать плану действий в чрезвычайных ситуациях. Если каждое действие зависит от другой платформы, процесс реагирования становится медленнее и его труднее отследить.
Основная ценность интегрированной системы диспетчеризации заключается не в добавлении большего количества оборудования, а в объединении существующих коммуникационных ресурсов в один практический рабочий процесс управления.
Позиционирование решения
Система предназначена для объектов, которым необходима централизованная связь, визуальное управление, координация действий в чрезвычайных ситуациях и многопользовательский доступ. Она может быть развернута в промышленных парках, химических зонах, логистических парках, энергетических объектах, шахтах, транспортных узлах, кампусах, коммерческих комплексах, муниципальных учреждениях и центрах управления чрезвычайными ситуациями.
Рекомендуемая архитектура основана на интегрированной коммуникационной платформе. С помощью SIP-связи, преобразования шлюзов, доступа к видео, привязки ГИС, мобильных приложений и программного обеспечения консоли диспетчера платформа может объединять различные устройства и системы в единый интерфейс управления.
Это решение подходит как для повседневной работы, так и для реагирования на чрезвычайные ситуации. Во время нормальной работы оно помогает диспетчерам, управлять звонками, координировать патрулирование и связываться с полевыми бригадами. В чрезвычайных ситуациях оно поддерживает групповые вызовы, видеосвязь, командные инструкции, регистрацию событий, отслеживание задач и анализ реагирования.

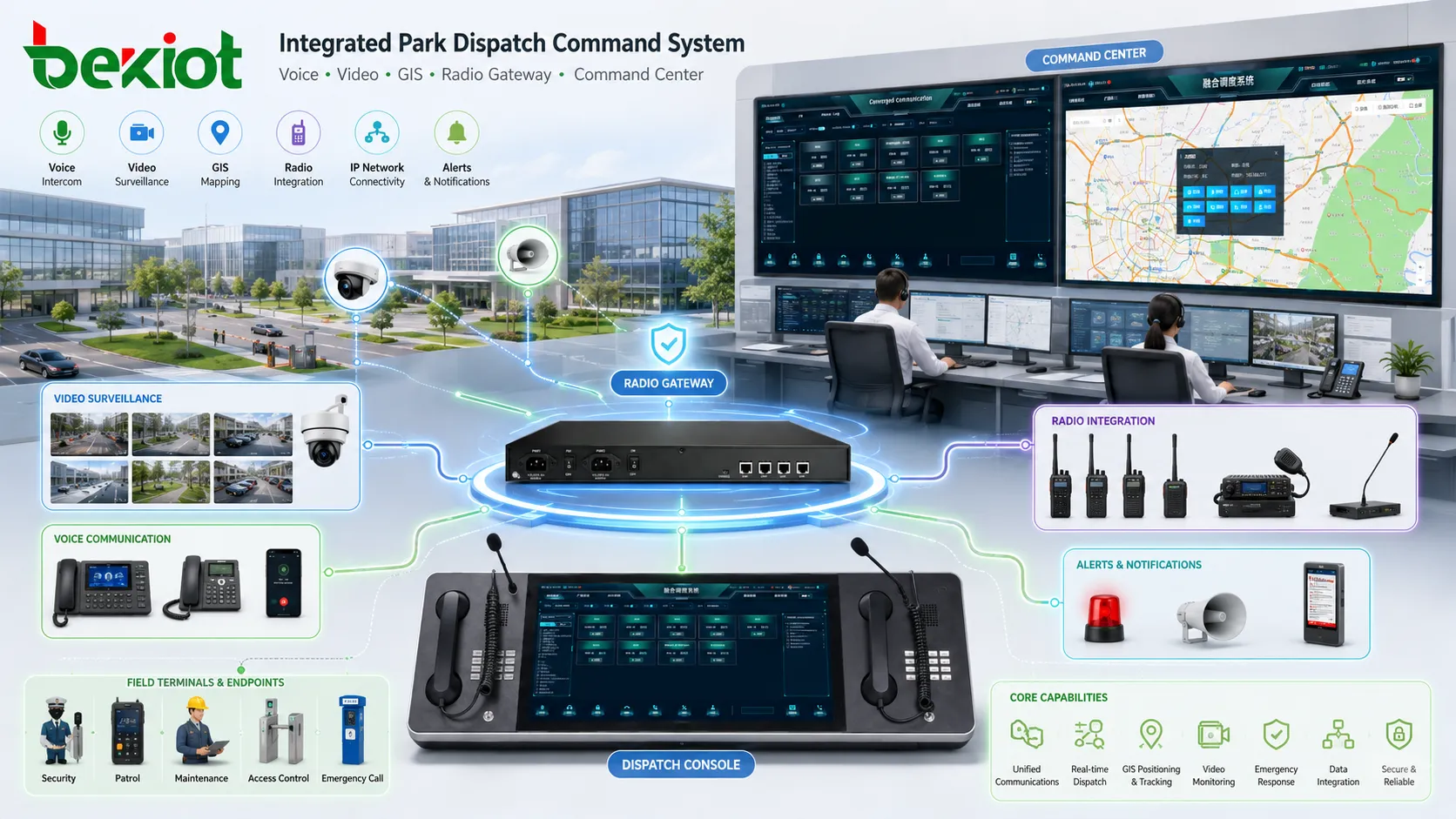

Архитектура системы
Полная система диспетчерской команды парка обычно включает четыре уровня: коммуникационную платформу, уровень доступа шлюзов, уровень доступа терминалов и уровень диспетчерских операций. Каждый уровень имеет четкую роль, и система может быть расширена шаг за шагом в соответствии с требованиями проекта.
| Уровень | Основная функция | Типичные компоненты |
|---|
Основные функции для повседневной работы
Голосовая диспетчеризация и групповая связь
Голосовая диспетчеризация является основой системы. Операторы могут инициировать индивидуальные вызовы, групповые вызовы, экстренные вызовы, переадресацию вызовов, принудительное включение, мониторинг и запись. Это помогает командному центру связываться с внутренними абонентами, полевыми пользователями, патрульными бригадами, дежурными комнатами и внешними телефонными абонентами.
Для бригад, которые все еще зависят от радиосвязи, интеграция радиошлюза может соединить традиционные радиоканалы с IP-сетями связи. Это позволяет командному центру координировать радиопользователей и SIP-пользователей через один и тот же диспетчерский интерфейс.

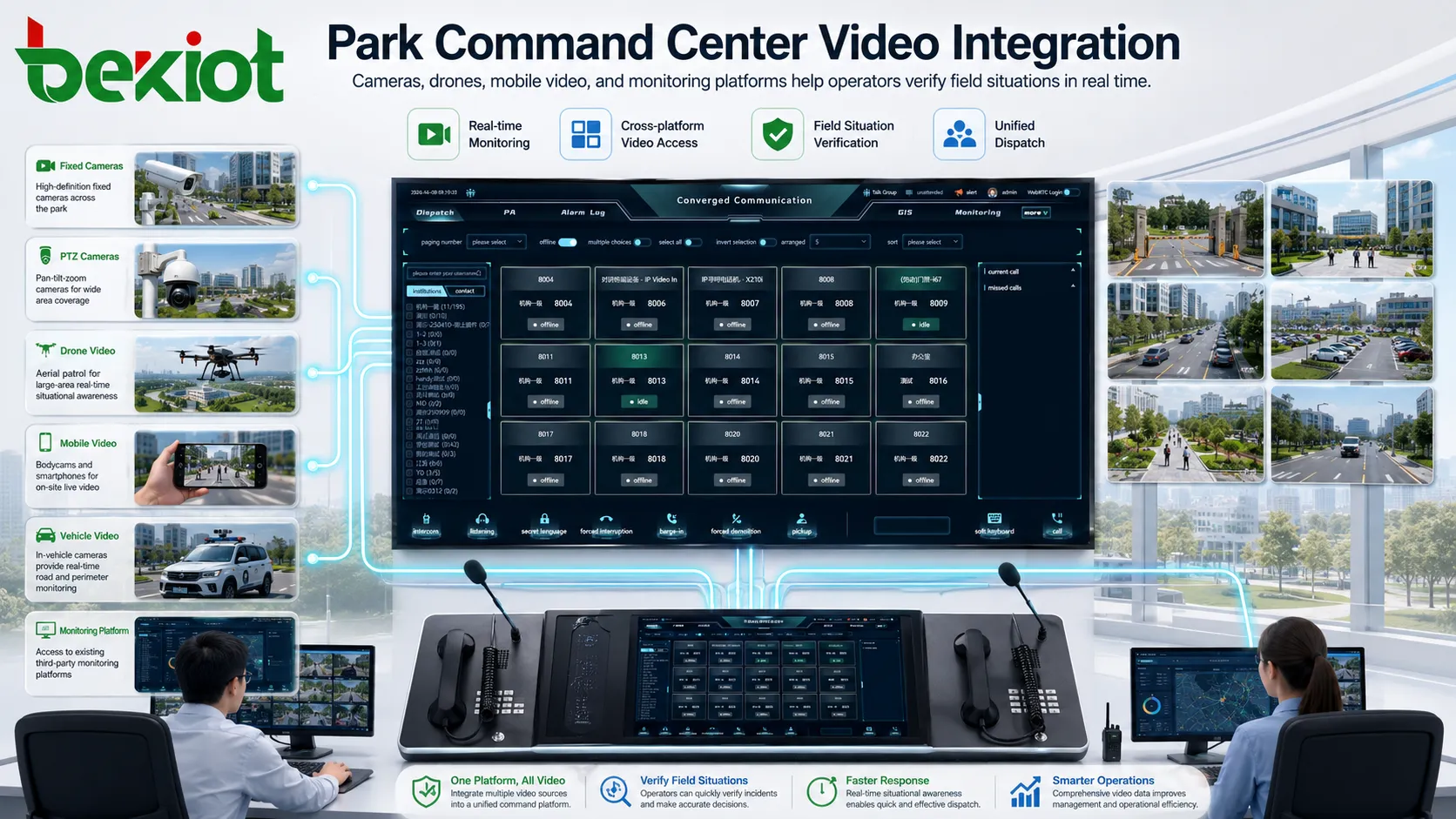

Доступ к видео и визуальная проверка
Видео важно для ситуационной осведомленности. Система может подключать камеры, платформы видеонаблюдения, мобильные видеосистемы, нательные камеры, портативные видеоконцы и источники видео с беспилотников через шлюзы доступа к видео. Операторы могут просматривать соответствующие видеоресурсы во время инцидента и использовать визуальную информацию для поддержки принятия решений.
Обычные протоколы доступа к видео могут включать GB28181, RTSP, RTMP и RTP. Совместимость протоколов важна, потому что в разных проектах часто используются разные марки камер, видеорегистраторы, платформы и устройства потоковой передачи.
Позиционирование ГИС и видимость ресурсов
Диспетчеризация на основе ГИС помогает командному центру понять, где находятся люди, транспортные средства, терминалы, камеры, сигнализации и ключевые объекты. Когда происходит событие, операторы могут быстро определить ближайшие ресурсы и связаться с наиболее подходящей командой.
Это особенно полезно для больших парков, открытых площадок, шахт, логистических зон и транспортных узлов. Вместо того чтобы полагаться только на словесные описания, оператор может принимать решения на основе местоположения на карте, состояния терминалов, видеоточек и информации о событии.
Планирование шлюзов для системной интеграции
Шлюзы необходимы, когда проект должен соединять различные системы связи. Они помогают преобразовывать голосовые, видео-, радиосигналы, телефонные сигналы или сигналы конференцсвязи в форматы, которые могут управляться интегрированной диспетчерской платформой.
Перед выбором шлюзов проектная группа должна сначала подтвердить, какие системы необходимо подключить. Это могут быть линии общественной телефонной связи, системы IP-телефонии, радиосети, системы видеонаблюдения, системы видеоконференцсвязи, системы экстренного оповещения, мобильные терминалы и сторонние платформы управления.
Если командному центру необходимо звонить на внешние мобильные телефоны или стационарные линии, емкость телефонного шлюза должна планироваться в соответствии с необходимым количеством линий. Если радиопользователей необходимо включить в единый диспетчерский процесс, каналы радиошлюза должны планироваться в зависимости от типа радиосистемы, количества каналов и требований к диспетчеризации.

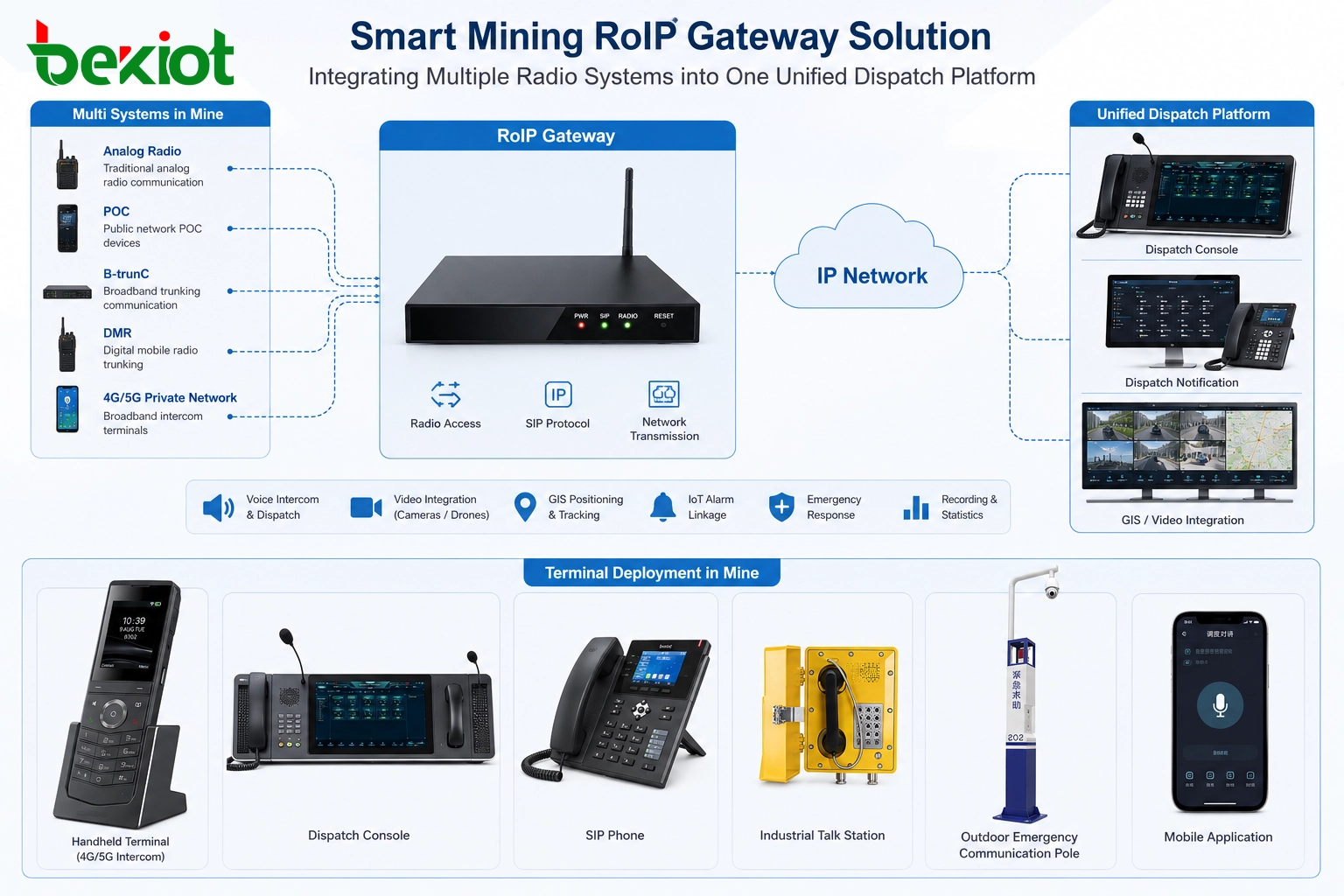

Размещение терминалов в разных зонах
Терминалы являются конечными точками связи системы. Они могут быть разделены на мобильные и стационарные терминалы. Мобильные терминалы подходят для патрульных бригад, бригад технического обслуживания, сотрудников службы безопасности и полевых пользователей. Они могут поддерживать POC-интерком, голосовую связь, видеорепортажи, определение местоположения и экстренное оповещение.
Стационарные терминалы обычно размещаются в офисах, охранных помещениях, аппаратных, дежурных пунктах, производственных зонах, у входа в туннели, в точках экстренной связи и диспетчерских. В зависимости от окружающей среды объект может использовать стандартные IP-телефоны, видеотелефоны, защищенные SIP-терминалы, промышленные телефоны или станции экстренного вызова.
При планировании терминалов следует учитывать среду установки, доступ к сети, электропитание, качество звука, требования к водонепроницаемости и пылезащите, приоритет экстренности, частоту вызовов и удобство обслуживания. Для наружных или промышленных сред степень защиты устройств и их долгосрочная надежность должны учитываться с самого начала.
Проектирование командной консоли
Диспетчерская консоль является основным рабочим интерфейсом для командного центра. Базовый проект может использовать диспетчерскую консоль на ПК, которая экономична, гибка и проста в обслуживании. Она может поддерживать вызовы, группировку, мониторинг, запись, управление событиями, доступ к видео и отображение ГИС с помощью программного обеспечения.
Для более крупных командных центров часто более практичной является многодисплейная рабочая станция. На одном экране может отображаться диспетчерская операция, на другом — видеоресурсы, а на третьем — карты ГИС, записи событий или состояние системы. Такая компоновка помогает операторам обрабатывать больше информации без постоянного переключения между окнами.
В некоторых проектах также могут использоваться диспетчерские консоли с трубкой. Такая конструкция полезна, когда операторы часто занимаются голосовой диспетчеризацией, переключением каналов и экстренными вызовами. Она дает оператору более прямой опыт общения, сохраняя программное управление на главном экране.
Типичные сценарии применения
Промышленные и химические парки
Промышленные и химические парки часто требуют надежной экстренной связи, четкой иерархии управления и надежной координации полевых работ. Система может соединять диспетчерские, производственные зоны, патрульные бригады, пользователей техобслуживания, телефоны экстренной связи, радиоканалы, точки видеонаблюдения и системы громкоговорящей связи.
При возникновении нештатной ситуации командный центр может вызвать ответственную бригаду, проверить ближайшее видео, определить местоположение полевого персонала, отдать распоряжения и записать процесс реагирования. Это помогает улучшить управление безопасностью и анализ после инцидента.
Логистические парки и складские зоны
Логистические парки нуждаются в эффективной координации между контрольно-пропускными пунктами, складами, зонами погрузки, маршрутами транспортных средств, службами безопасности и персоналом техобслуживания. Мобильные POC-терминалы и позиционирование ГИС могут помочь операторам понять, где работают полевые бригады, в то время как стационарные SIP-терминалы поддерживают связь в офисах и дежурных пунктах.
Видеодоступ также может помочь проверить движение транспортных средств, состояние въездов, условия в зонах погрузки и нештатные ситуации. Это повышает эффективность как повседневного управления, так и реагирования на чрезвычайные ситуации.
Кампусы, общественные сооружения и коммерческие комплексы
Кампусам, общественным учреждениям и торговым комплексам часто необходимо координировать безопасность, техобслуживание, сервисные бригады, пункты экстренной помощи, контроль доступа, видеонаблюдение и оповещение населения. Единая система диспетчеризации помогает сократить разрывы в общении между отделами.
Для больших зданий или многофункциональных комплексов командный центр может использовать карты, видео, голосовые вызовы и записи событий для управления такими инцидентами, как отказ оборудования, скопление людей, сигналы тревоги или запросы на экстренную помощь.
Процесс развертывания
Первым шагом является анализ требований. Проектная группа должна определить роли пользователей, размер объекта, существующие системы, количество терминалов, сетевые условия, радиоканалы, видеоисточники, рабочие процессы при чрезвычайных ситуациях и требования к будущему расширению.
Второй шаг — проектирование системы. Сюда входят емкость платформы, тип шлюза, количество каналов, выбор терминалов, расположение консоли, требования к записи, метод доступа к видео, требования к ГИС и структура разрешений. Точное планирование помогает снизить ненужные затраты и избежать отсутствия ключевых функций.
Третий шаг — установка и настройка. Система должна быть развернута в соответствии с топологией сети, расположением терминалов, методами доступа к шлюзам, группами пользователей, правами диспетчеризации, правилами вызовов и процедурами в чрезвычайных ситуациях.
Четвертый шаг — тестирование и приемка. Тестирование должно охватывать голосовые вызовы, групповую диспетчеризацию, радиосопряжение, доступ к видео, регистрацию терминалов, запись, приоритет экстренных вызовов, отображение ГИС, стабильность шлюза, рабочий процесс оператора и записи событий.
Ключевые преимущества для управления парком
Первое преимущество — единая координация. Голос, видео, радио, ГИС, терминалы и рабочие процессы управления могут управляться на одной платформе, что снижает необходимость переключения между несколькими независимыми системами.
Второе преимущество — более быстрое реагирование. Операторы могут быстро связываться с соответствующими бригадами, просматривать полевое видео, находить ближайшие ресурсы и следовать заранее определенным процедурам в чрезвычайных ситуациях.
Третье преимущество — лучшая отслеживаемость. Журналы вызовов, записи, журналы событий, записи задач и процессы реагирования могут поддерживать управленческий анализ, анализ безопасности и оптимизацию операций.
Четвертое преимущество — гибкое расширение. Система может начинаться с базовой голосовой диспетчеризации и позже расширяться за счет видео, радиошлюзов, ГИС, мобильных терминалов, экстренного вещания или многообъектных командных функций.
Хорошее решение для диспетчерской команды должно соответствовать реальным рабочим процессам, интегрировать существующие системы и оставлять достаточно места для будущего расширения.
Соответствие продукта и советы по внедрению
Для проектов, требующих SIP-связи, промышленных терминалов, голосовых шлюзов, пунктов экстренного вызова, интеграции громкоговорящей связи или развертывания диспетчерских консолей, компания Becke Telcom может считаться подходящим партнером по продуктам и решениям. Окончательная конфигурация должна выбираться в соответствии с окружающей средой объекта, количеством пользователей, требованиями к доступу шлюзов и рабочим процессом управления.
Вместо выбора устройств только по техническим спецификациям проектные группы должны сосредоточиться на том, могут ли платформа, шлюзы и терминалы работать вместе в реальных сценариях. Если объект включает открытые площадки, промышленные зоны, шумную среду или пункты экстренной связи, следует тщательно оценить надежность терминалов, качество звука, степень защиты и удобство обслуживания.
Для модернизации связи в парке практической отправной точкой является сначала изучение существующих систем, а затем определение того, что необходимо подключить, что необходимо диспетчеризировать и какие рабочие процессы при чрезвычайных ситуациях должны поддерживаться.
Часто задаваемые вопросы
Как парк может решить, какие системы следует интегрировать в первую очередь?
Первым приоритетом должны быть системы, которые влияют на безопасность, реагирование на чрезвычайные ситуации и эффективность повседневной диспетчеризации. Обычно это голосовая связь, радиоканалы, видеонаблюдение, телефоны экстренной связи, дежурные пункты и полевые терминалы.
Необходима ли многодисплейная командная консоль для каждого проекта?
Нет. Проект малого или среднего размера может начинаться с диспетчерской консоли на ПК. Многодисплейные рабочие станции более подходят, когда операторам необходимо одновременно управлять голосовой диспетчеризацией, видеонаблюдением, картами ГИС, записями событий и состоянием системы.
Что следует подтвердить перед подключением существующих камер?
Проектная группа должна подтвердить протокол доступа к камерам, совместимость видеоплатформы, пропускную способность сети, формат потока, разрешения пользователей и необходимость привязки видео к сигналам тревоги, картам или диспетчерским событиям.
Могут ли мобильные POC-терминалы и стационарные SIP-телефоны работать в одной системе?
Да. При правильном проектировании платформы и шлюзов мобильные пользователи POC, пользователи SIP-телефонов, диспетчеры и другие конечные точки связи могут быть включены в один скоординированный рабочий процесс.
Какова самая распространенная ошибка в этом типе проектов?
Самая распространенная ошибка — выбор продуктов до определения рабочих процессов. Лучший подход — определить роли пользователей, сценарии чрезвычайных ситуаций, пути связи, потребности в интеграции системы и критерии приемки перед выбором платформы, шлюзов и терминалов.
