Система командной диспетчеризации шахты — это не отдельное устройство и не простая коммуникационная консоль. Это скоординированная архитектура связи, которая соединяет повседневное производство, полевые бригады, реагирование на чрезвычайные ситуации, видеонаблюдение, радиосистемы, телефонные сети, IP-вещание и рабочие процессы диспетчеризации. Поскольку разные шахты могут использовать различные стандарты связи, размеры систем, типы терминалов и рабочие среды, решение должно быть построено вокруг интеграции, а не изолированного оборудования.

Для современных горных работ цель состоит в создании многофункциональной командной платформы, поддерживающей голос, видео, инструкции, диспетчеризацию на основе GIS, межсетевое соединение радиостанций и доступ терминалов. Это помогает улучшить повседневную координацию, реагирование на чрезвычайные ситуации, безопасность производства и общий уровень цифрового управления шахтой.

Построение вокруг интегрированной коммуникационной платформы

Основой системы является интегрированная коммуникационная платформа с возможностью диспетчеризации. В горном проекте эта платформа должна поддерживать аудио- и видеосвязь, широкополосную связь PTT, голосовую диспетчеризацию, видеодиспетчеризацию, диспетчеризацию инструкций, GIS-диспетчеризацию и доступ к нескольким терминалам.

Основанная на архитектуре SIP-софтсвича, платформа может легче подключаться к различным системам и устройствам. Совместимость с SIP важна, поскольку она позволяет IP-телефонам, умным терминалам, устройствам IP-вещания, IP-переговорным пунктам, диспетчерским консолям и шлюзам работать в рамках одной коммуникационной среды.

Для горных сред эта архитектура делает систему более гибкой. Шахта может подключать офисных пользователей, подземных рабочих, поверхностные бригады, диспетчерские, пункты экстренной связи и внешние коммуникационные ресурсы без создания отдельных платформ для каждого случая использования.

Подключение телефонных сетей и внешних абонентов

Многие горные предприятия по-прежнему нуждаются в связи между внутренними IP-терминалами и внешними телефонными абонентами. Сюда могут входить офисные добавочные номера, стационарные телефоны, мобильные телефоны, диспетчерские, телефонные сети общего пользования и существующие УАТС.

Когда проекту необходимо подключиться к телефонной сети общего пользования или к программно-управляемой телефонной станции, может быть развернут телефонный шлюз. Шлюз связывает IP-платформу диспетчеризации с традиционными телефонными системами, позволяя IP-терминалам, мобильным телефонам, стационарным телефонам и операторам диспетчерской общаться через единый рабочий процесс.

Это полезно для управленческой связи, экстренных докладов, координации смен, внешней поддержки и связи между полевым персоналом и административными отделами.

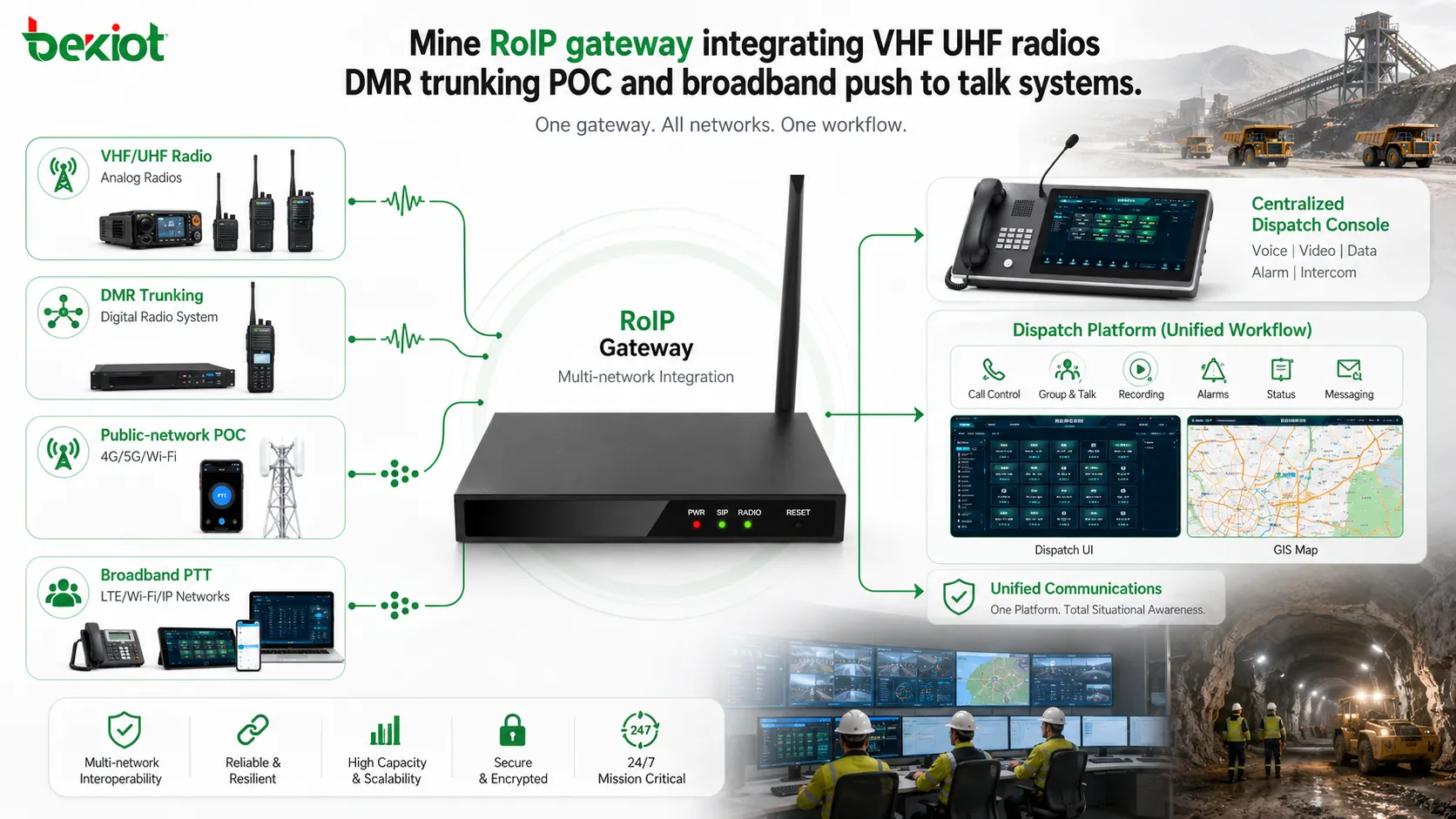

Соединение радиосистем через RoIP-шлюз

Радиосвязь все еще широко используется в шахтах, потому что она прямая, привычная и подходит для полевых работ. Однако многие горные предприятия уже имеют различные типы радиосистем, включая VHF/UHF-радиостанции, узкополосные транкинговые системы DMR, радиостанции POC через открытые сети и широкополосные системы PTT.

Эти радиосистемы обычно независимы друг от друга. Без интеграции операторы диспетчерской не могут легко координировать разные радиогруппы с одной командной платформы. RoIP-шлюз решает эту проблему, подключая различные радиоканалы к системе диспетчеризации.

После подключения RoIP-шлюза различные радиосистемы можно управлять через диспетчерскую консоль. Операторы могут вызывать определенные каналы, организовывать радиогруппы, соединять радиопользователей с SIP-терминалами и поддерживать межсистемную связь. Это улучшает полевую координацию, защищая при этом существующие инвестиции шахты в радиосвязь.

Ключевая ценность интеграции RoIP-шлюза заключается не в замене существующих радиостанций, а в том, чтобы сделать различные радиоресурсы диспетчеризуемыми, совместимыми и более простыми в управлении.

Добавление видео в командный процесс

Система командной диспетчеризации нового поколения не должна ограничиваться аудио. Возможность видео является одной из важнейших функций в современных проектах диспетчеризации шахт. Операторам часто необходимо просматривать камеры, проверять полевую обстановку, распространять видео и поддерживать визуальное принятие решений во время производства или чрезвычайных ситуаций.

Развертывая шлюз доступа к видео, система может подключаться к существующим платформам видеонаблюдения. Шлюз может поддерживать сетевую архитектуру GB28181 и преобразовывать видеоресурсы в совместимый с SIP доступ для интегрированной коммуникационной платформы.

После интеграции умные терминалы могут просматривать изображения с камер, операторы диспетчерской могут распространять видеоресурсы, а командный центр может поддерживать приложения живого видео. Это помогает шахте объединить голосовую диспетчеризацию, видеонаблюдение и полевую реакцию в более полный командный процесс.

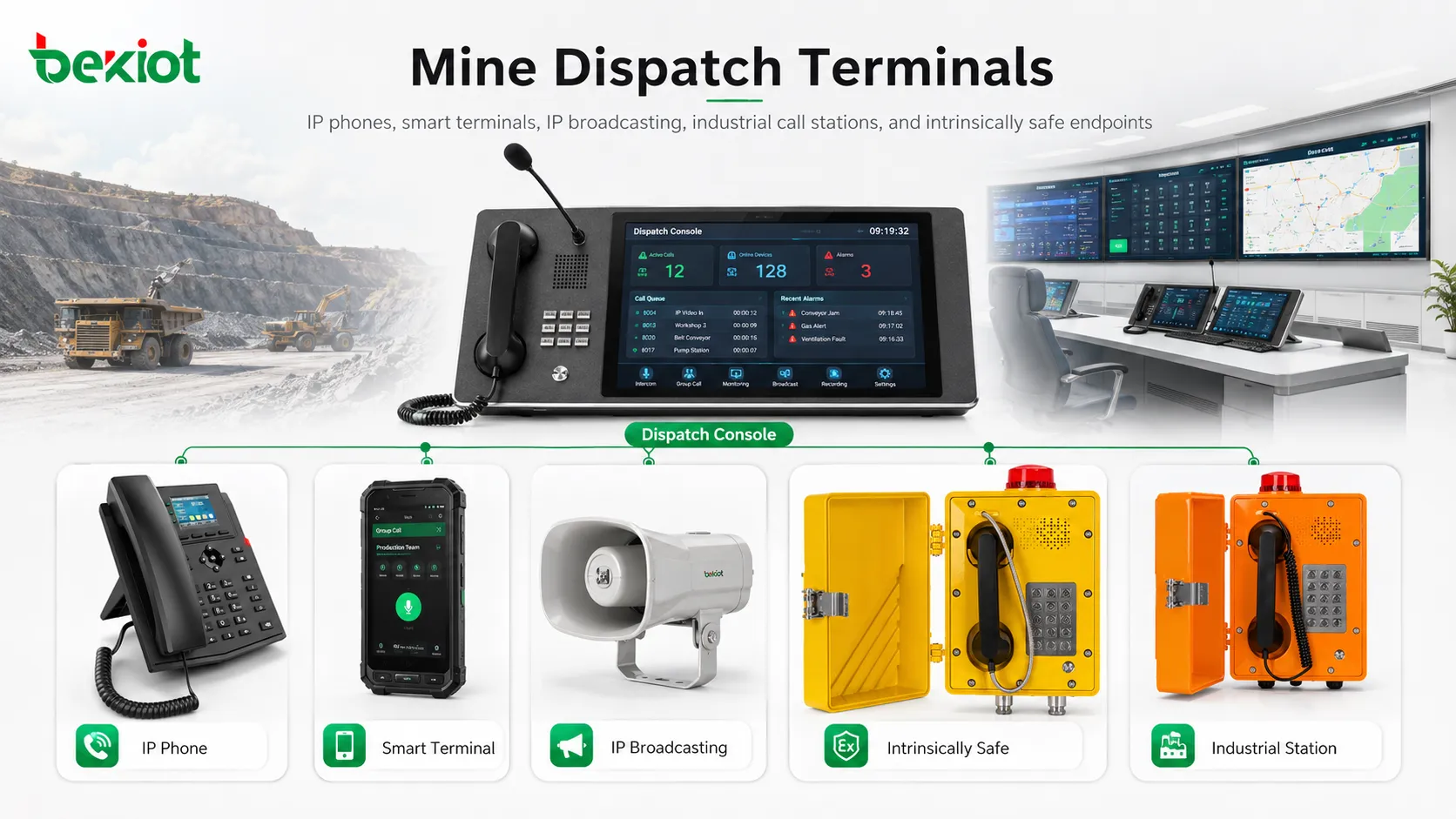

Полевые терминалы для различных шахтных сред

Полноценной системе командной диспетчеризации шахты требуются подходящие оконечные устройства. Они могут включать интеллектуальные терминалы, IP-телефоны, устройства IP-вещания, IP-переговорные пункты, диспетчерские консоли и промышленные коммуникационные оконечные точки.

Выбор терминала должен соответствовать полевой среде. В обычных офисных или диспетчерских зонах может быть достаточно стандартных IP-телефонов и умных терминалов. В подземных, опасных, запыленных, влажных или взрывоопасных средах проект может потребовать взрывозащищенные или искробезопасные IP-телефоны, промышленные переговорные пункты или защищенные терминалы.

Это особенно важно в горных проектах, поскольку разные зоны имеют разные требования безопасности. Хорошее расположение терминалов помогает гарантировать, что к рабочим, диспетчерским, аварийным пунктам и полевым бригадам можно будет быстро обратиться, когда потребуется связь.

Типовой состав системы

Практичное решение для командной диспетчеризации шахты обычно состоит из интегрированной коммуникационной платформы, телефонного шлюза, RoIP-шлюза, шлюза доступа к видео, диспетчерской консоли и полевых терминалов. Эти компоненты работают вместе, поддерживая повседневную связь, реагирование на чрезвычайные ситуации, визуальный мониторинг и межсистемную координацию.

Как система работает в повседневной эксплуатации

Во время повседневного производства диспетчерский центр может использовать платформу для вызова полевых бригад, координации работ по техническому обслуживанию, трансляции инструкций, связи с радиогруппами и общения с офисными или внешними абонентами. Система помогает уменьшить необходимость переключения между отдельными телефонами, радиостанциями, видеоплатформами и системами вещания.

Для планирования производства платформа может поддерживать связь между диспетчерскими, подземными бригадами, поверхностными рабочими, обслуживающим персоналом, службой безопасности и управленческими отделами. Для инспекционных задач операторы могут комбинировать голосовые вызовы, радиодиспетчеризацию и просмотр камер для повышения эффективности координации.

Когда возникает полевая проблема, диспетчер может связаться с ответственной бригадой, проверить видеоресурсы, уведомить соответствующий персонал и записать процесс связи. Это делает повседневное управление более организованным и отслеживаемым.

Реагирование на чрезвычайные ситуации и координация безопасности

В чрезвычайных сценариях скорость связи и надежность системы имеют решающее значение. Командному центру может потребоваться одновременно связаться с подземными рабочими, поверхностными спасательными бригадами, радиогруппами, диспетчерскими, внешней поддержкой и управленческим персоналом.

С интегрированной системой диспетчеризации операторы могут использовать голосовую диспетчеризацию, радиоинтеграцию, видеосвязь, экстренное вещание и координацию на основе GIS в одном рабочем процессе. Это повышает скорость реагирования и помогает командному центру более четко понимать ситуацию.

Система также поддерживает более качественный последующий анализ. Записи связи, действия диспетчера, видеосвязь и шаги реагирования могут быть впоследствии проанализированы для улучшения планов экстренного реагирования и процедур управления безопасностью.

Логика развертывания для горных проектов

Первый шаг — изучение существующих коммуникационных ресурсов. Команда проекта должна определить текущие радиосистемы, телефонные сети, видеоплатформы, расположение терминалов, диспетчерские, пункты экстренной связи и требования к подземной связи.

Второй шаг — определение архитектуры интеграции. Платформа SIP-софтсвича должна использоваться как ядро, а телефонные шлюзы, RoIP-шлюзы и шлюзы доступа к видео должны быть добавлены в соответствии с системами, которые необходимо подключить.

Третий шаг — согласование терминалов со средой. Обычные зоны могут использовать стандартные IP-телефоны или умные терминалы, в то время как специальные шахтные среды могут потребовать взрывозащищенные, искробезопасные или защищенные коммуникационные устройства.

Четвертый шаг — тестирование практических рабочих процессов. Тестирование должно включать IP-вызовы, радиодиспетчеризацию, доступ к телефонной сети, просмотр видео, интеграцию GB28181, преобразование SIP, вещание, GIS-диспетчеризацию, экстренную связь и стабильность терминалов.

Эксплуатационная ценность для управления шахтой

Первая ценность — конвергенция связи. Множество систем, включая SIP-терминалы, телефонные сети, радиостанции, видеонаблюдение, IP-вещание и диспетчерские консоли, могут быть объединены в одну командную платформу.

Вторая ценность — более сильная полевая координация. Диспетчеры могут общаться с разными бригадами и устройствами через один интерфейс, повышая эффективность планирования производства, инспекций, технического обслуживания и реагирования на чрезвычайные ситуации.

Третья ценность — гибкое расширение. Шахта может начать с базовой голосовой диспетчеризации и постепенно добавлять интеграцию радио, доступ к видео, GIS-диспетчеризацию, IP-вещание или больше полевых терминалов по мере развития проекта.

Четвертая ценность — повышение безопасности. Визуальная проверка, радиоинтеграция, экстренные вызовы и подходящие полевые терминалы помогают построить более отзывчивую и надежную систему связи шахты.

Для горных проектов, которым необходима интегрированная голосовая связь, видео, доступ через RoIP, SIP-терминалы, вещание и экстренная связь, компания Becke Telcom может предоставить подходящую поддержку продуктов и адаптацию решений в соответствии с окружающей средой объекта и рабочим процессом диспетчеризации.

Часто задаваемые вопросы

Может ли шахта сохранить свои существующие радиосистемы при создании новой платформы диспетчеризации?

Да. Существующие VHF/UHF-радиостанции, системы DMR, POC через открытые сети или широкополосные PTT-системы часто можно подключить через RoIP-шлюзы, что позволит им работать с новой платформой диспетчеризации.

Почему GB28181 важен для интеграции видео?

GB28181 обычно используется для сетевого взаимодействия видеоплатформ. В проекте диспетчеризации шахты он помогает соединить платформы видеонаблюдения с командной системой, чтобы операторы могли легче просматривать и распространять ресурсы камер.

Когда следует использовать искробезопасные терминалы?

Искробезопасные терминалы следует рассматривать в зонах, где могут присутствовать взрывоопасные газы, пыль или опасные условия окружающей среды. Тип терминала должен соответствовать требованиям безопасности шахты и спецификациям проекта.

Можно ли включить IP-вещание в эту же систему?

Да. IP-вещание может быть подключено как часть рабочего процесса связи и экстренного оповещения, помогая командному центру отправлять объявления, предупреждения или сообщения об эвакуации в определенные зоны.

Какова наиболее важная точка приемки для такого типа проекта?

Наиболее важная точка приемки — поддерживает ли система реальные рабочие процессы: вызовы, радиодиспетчеризацию, доступ к телефонной сети, просмотр видео, экстренное оповещение, связь с терминалами и координацию операторов должны работать вместе слаженно.
