Во многих проектах системной интеграции серверы и устройства размещаются внутри частной сети, однако внешним пользователям, мобильным терминалам, дронам, камерам или удаленным платформам все равно требуется доступ к ним через интернет. Сопоставление портов IP-адреса решает эту задачу, перенаправляя трафик с публичного IP-адреса и порта на конкретный внутренний IP-адрес и порт сервиса.

Такой подход широко используется для веб-серверов, серверов прямой трансляции с дронов, платформ видеонаблюдения, систем видеоконференций, удаленного обслуживания и связи между разными сетями. Вместо прямого вывода каждого внутреннего устройства в публичную сеть роутер или межсетевой экран становится точкой пересылки между публичным интернетом и частной сетью.

Зачем публичный доступ нужен в проектах с частной сетью

Во многих реальных внедрениях аудио- и видеосерверы, веб-платформы, системы мониторинга, коммуникационные платформы и сервисные приложения устанавливаются внутри корпоративной LAN. Обычно они используют частные IP-адреса из внутренних сетевых сегментов. Устройства в той же LAN могут обращаться к ним напрямую, но устройства из публичного интернета не смогут их достичь без публичного пути доступа.

Проблема возникает, когда внешним устройствам нужно отправлять данные на внутренний сервер. Например, контроллер дрона может передавать живой видеопоток на сервер внутри корпоративной сети. Удаленным пользователям может понадобиться смотреть видео, открыть веб-сервис, подключиться к конференции или платформе из-за пределов площадки. Если у сервера есть только частный IP-адрес, внешние устройства не смогут подключиться к нему напрямую.

Для решения этой задачи команда проекта обычно запрашивает публичный IP-адрес у провайдера. Затем этот публичный IP настраивается на роутере или межсетевом экране. Через правила сопоставления портов входящий трафик из публичной сети может быть перенаправлен на нужный внутренний сервер.

Базовая логика работы

Сопоставление портов, или port forwarding, сопоставляет внешний публичный порт с внутренним частным IP-адресом и портом сервиса. Когда пользователь из интернета обращается к публичному IP и порту, роутер проверяет правило перенаправления и отправляет трафик соответствующему серверу внутри LAN.

Внутреннему серверу не нужен собственный публичный IP. Он должен лишь предоставлять нужный сервис во внутренней сети. Роутер или firewall выполняет преобразование между внешним запросом и внутренним назначением. Поэтому сопоставление портов часто используется вместе с NAT, политиками firewall и планированием доступа через публичный IP.

Для системных интеграторов важно понять, какой сервис нужно опубликовать, какой внутренний сервер его предоставляет, какой порт он использует и какой публичный порт следует использовать снаружи сети. После этого правило можно настроить согласно реальному проекту.

Цель сопоставления портов состоит не просто в открытии порта. Оно создает контролируемый путь доступа между пользователями публичной сети и выбранными внутренними сервисами.

Типовой сценарий видеопотока с дрона

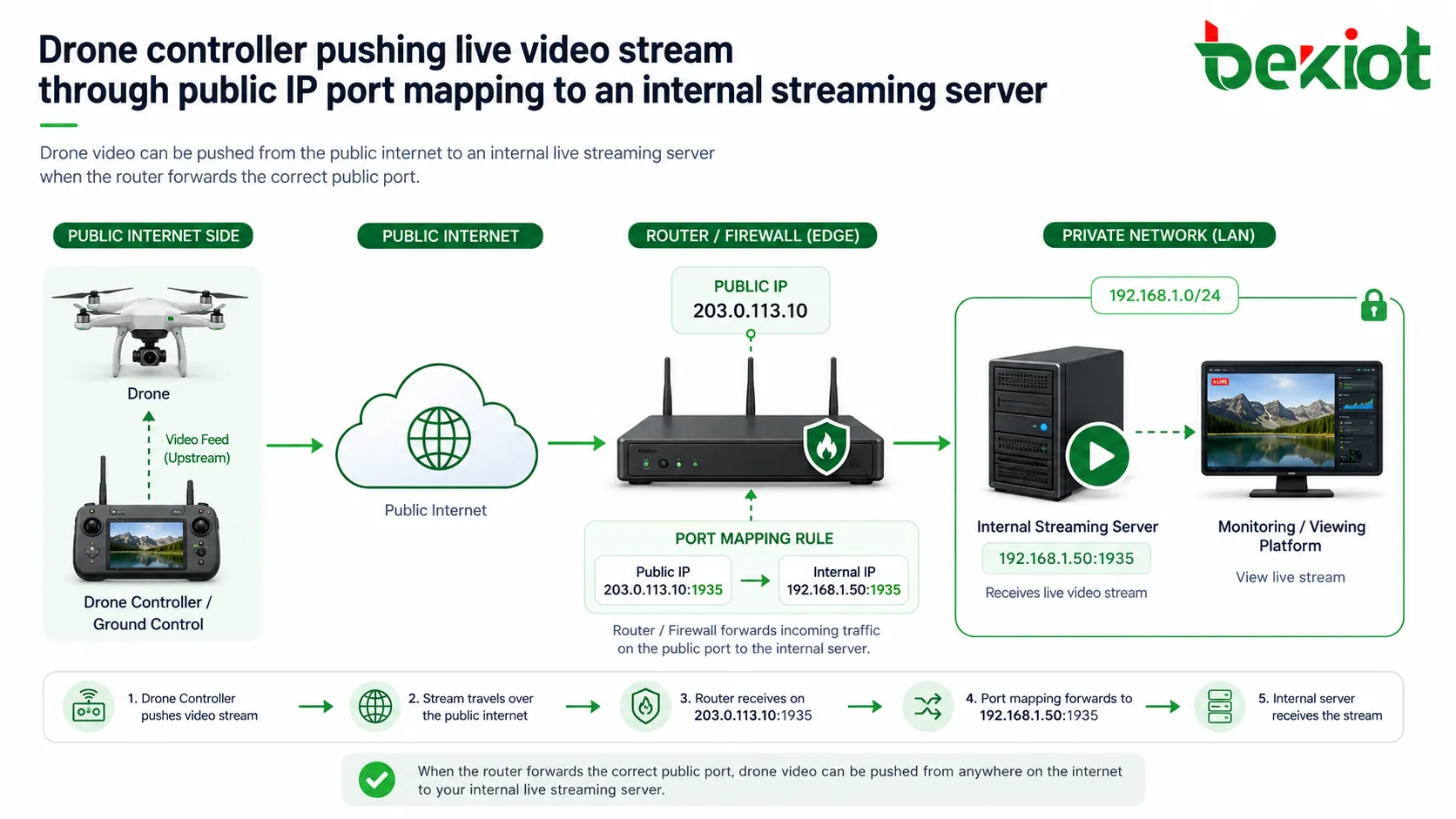

Прямая трансляция с дрона — распространенный пример. Сервер стриминга может находиться в частной сети, а контроллер дрона подключаться через публичный интернет. Поскольку сервер использует внутренний IP-адрес, контроллер дрона не может напрямую отправить на него видео.

В таком случае команда проекта может запросить публичный IP и настроить сопоставление портов на роутере или firewall. Контроллер дрона затем использует публичный IP и сопоставленный порт как адрес назначения потока. Когда поток приходит на роутер, роутер перенаправляет его на внутренний сервер прямой трансляции.

После поступления потока на сервер пользователи могут смотреть видео дрона из публичной сети по публичному адресу. Внутренние пользователи по-прежнему могут смотреть его по частному адресу сети. Сервер также может выдавать разные видеопотоки для интеграции с внутренними платформами, системами мониторинга, диспетчерскими системами или другими аудио- и видеоустройствами.

Один публичный адрес для нескольких внутренних серверов

Во многих проектах доступен только один публичный IP-адрес, но несколько внутренних серверов должны предоставлять сервисы внешним пользователям. Это одна из главных причин использования сопоставления портов. Разные публичные порты могут обозначать разные внутренние серверы.

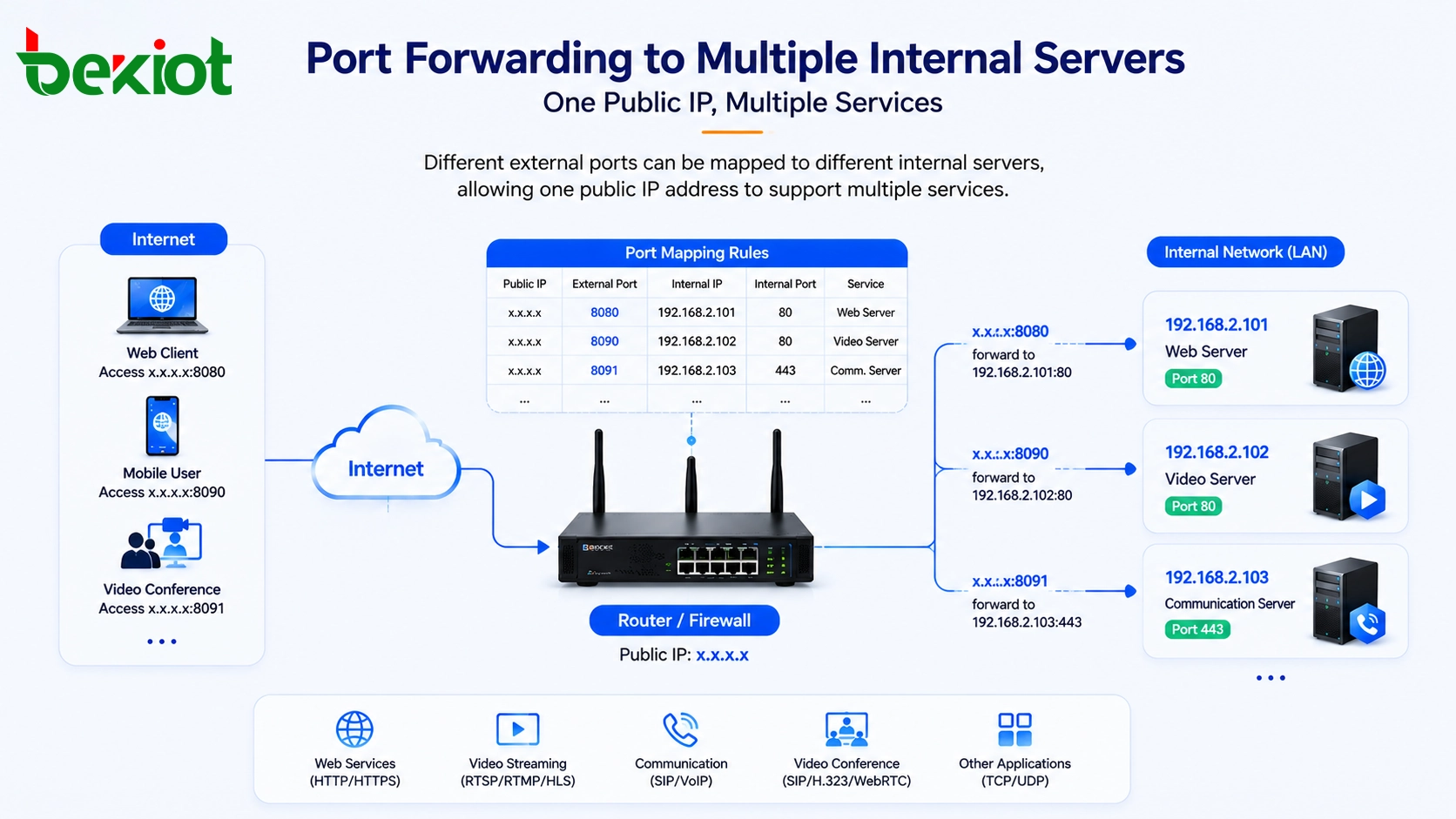

Например, есть три внутренних веб-сервера с частными адресами 192.168.2.101, 192.168.2.102 и 192.168.2.103. У проекта есть только один публичный IP. Роутер можно настроить с разными внешними портами для каждого сервера.

Практическая схема может выглядеть так: 192.168.2.101 сопоставлен с публичным портом 8080, 192.168.2.102 — с портом 8090, а 192.168.2.103 — с портом 8091. При обращении к x.x.x.x:8080 роутер отправляет запрос на 192.168.2.101. При x.x.x.x:8090 запрос идет на 192.168.2.102. При x.x.x.x:8091 он идет на 192.168.2.103.

Таким образом один публичный IP может обеспечивать доступ к нескольким внутренним устройствам или сервисам. Это особенно полезно для веб-сервисов, видеоплатформ, систем управления, медиасерверов, конференц-систем и тестовых сред.

Планирование сервисов перед настройкой

Перед настройкой сопоставления портов команда проекта должна перечислить все сервисы, которым нужен внешний доступ. Для каждого сервиса нужно четко указать внутренний IP, внутренний порт сервиса, тип протокола, внешний публичный порт и требования доступа. Без этого легко появляются конфликты портов и ошибочные правила перенаправления.

Если несколько внутренних серверов используют один и тот же стандартный веб-порт, на публичной стороне следует назначить разные внешние порты. Внешний порт не обязан совпадать с внутренним портом сервиса. Роутер может принимать трафик на одном публичном порту и пересылать его на другой внутренний порт по правилу.

Также необходимо подтвердить, использует ли сервис TCP, UDP или оба протокола. Веб-сервисы обычно используют TCP, а некоторые аудио-, видео-, стриминговые и realtime-коммуникационные сервисы могут использовать UDP или смешанные протоколы. Протокол должен соответствовать реальному сервису, иначе правило может выглядеть корректным, но приложение не будет работать.

Вопросы безопасности и стабильности

Сопоставление портов делает внутренние сервисы доступными из публичного интернета, поэтому безопасность нужно учитывать с самого начала. Открывать следует только необходимые порты. Административные порты, порты баз данных и чувствительные системные интерфейсы не следует публиковать без серьезной причины и защиты.

Контроль доступа нужно планировать вместе с роутером или firewall. По возможности ограничивайте разрешенные исходные IP-адреса, используйте безопасные методы входа, надежные пароли, регулярно обновляйте серверное ПО и отслеживайте журналы доступа. Для важных систем VPN часто безопаснее прямого открытия публичных портов.

Стабильность тоже важна. Если публичный IP часто меняется, внешние устройства могут потерять доступ к сервису. Для стабильного удаленного доступа лучше использовать фиксированный публичный IP или надежный динамический DNS. Для высокодоступных систем также могут потребоваться резервные линии, резервные роутеры и мониторинг.

Рекомендуемый процесс внедрения

Практическое внедрение может идти по понятному процессу. Сначала нужно определить, каким внутренним серверам нужен публичный доступ. Затем записать их частные IP-адреса и порты сервисов. Далее подтвердить, является ли публичный IP фиксированным или динамическим. После этого назначить внешние номера портов без конфликтов.

Затем создаются правила на роутере или firewall. Каждое правило должно включать публичный порт, внутренний IP, внутренний порт и тип протокола. После этого сервис нужно протестировать из внешней сети, а не только из LAN. Внутренний тест сам по себе не подтверждает корректность публичного доступа.

В конце следует оформить таблицу сопоставления. В ней должны быть имя сервиса, IP внутреннего сервера, внутренний порт, публичный порт, протокол, назначение и ответственный за обслуживание. Это упрощает поддержку, особенно когда в проекте много серверов, видеоплатформ, шлюзов и удаленных терминалов.

Где этот метод часто применяется

Публикация веб-сервисов

Внутренние веб-серверы можно публиковать для внешних пользователей через публичные порты. Это полезно для систем управления, проектных порталов, сервисных платформ и временных страниц доступа.

Дроны и видеостриминг

Контроллеры дронов, видеоэнкодеры, стриминговые платформы и клиенты удаленного просмотра могут использовать сопоставленные публичные порты для отправки или получения видеопотоков между сетями.

Доступ к видеонаблюдению

Платформы мониторинга, NVR-системы, камерные шлюзы и серверы управления видео могут требовать внешний доступ для просмотра, интеграции или удаленного управления.

Системы видеоконференций и связи

Некоторым конференц-платформам, медиасерверам, SIP-системам или коммуникационным шлюзам нужен публичный доступ, чтобы внешние пользователи и внутренние платформы могли обмениваться медиа- и сигнальными данными.

Удаленное обслуживание и сдача проекта

Во время внедрения проекта сопоставление портов помогает инженерам удаленно обращаться к выбранным сервисам для тестирования, настройки, диагностики и приемки. После завершения работ такие правила следует закрыть или ограничить, если они больше не нужны.

Заключение

Сопоставление портов IP-адреса — практичный и широко используемый способ позволить внешним устройствам получать доступ к выбранным сервисам внутри частной сети. Оно решает проблему недоступности внутренних серверов с частными IP-адресами напрямую из публичного интернета. Настроив правила перенаправления на роутере или firewall, публичный трафик можно направлять на нужный внутренний сервер.

Метод особенно полезен, когда один публичный IP должен обслуживать несколько внутренних систем. Назначая разные публичные порты, например 8080, 8090 и 8091, разным внутренним серверам, таким как 192.168.2.101, 192.168.2.102 и 192.168.2.103, проектная команда может гибко публиковать веб-сервисы, трансляции с дронов, видеонаблюдение, видеоконференции и другие коммуникационные сервисы.

Для реальной сдачи проекта важно понимать порт сервиса, четко определить правило, выбрать правильный протокол, выполнить тест из публичной сети и применить меры безопасности. При хорошем планировании сопоставление портов помогает быстро запустить межсетевые коммуникационные проекты и повысить надежность их работы.

FAQ

Сопоставление портов — это то же самое, что NAT?

Нет. NAT — более широкий механизм трансляции адресов. Сопоставление портов — конкретная настройка перенаправления, отправляющая трафик с публичного IP и порта на выбранный внутренний IP и порт.

Может ли сопоставление портов работать без публичного IP?

Обычно не в традиционном виде. Если роутер не имеет настоящего публичного IP и находится за операторским NAT, внешние пользователи могут не достичь его напрямую. Тогда может потребоваться фиксированный публичный IP, VPN, обратный прокси или облачный ретранслятор.

Почему сопоставленный сервис работает в LAN, но не работает из интернета?

Причинами могут быть неправильный публичный IP, блокировка порта оператором, неверный протокол, фильтрация firewall, неправильный gateway на сервере, сервис не слушает ожидаемый порт или роутер находится за еще одним NAT-устройством.

Должен ли публичный порт совпадать с внутренним?

Не обязательно. Публичный порт может отличаться от внутреннего порта сервиса. Например, публичный порт 8080 можно перенаправить на внутренний сервер, где веб-сервис работает на другом порту, если роутер поддерживает такое правило.

Безопасно ли публиковать внутренние сервисы через сопоставление портов?

Это может быть безопасно только при правильном контроле. Открывайте только нужные порты, используйте сильную аутентификацию, ограничивайте источники доступа, регулярно обновляйте ПО и не выводите чувствительные административные интерфейсы напрямую в интернет.

Что нужно записать после настройки сопоставления портов?

Команде проекта нужно зафиксировать публичный IP, внешний порт, внутренний IP, внутренний порт, протокол, имя сервиса, назначение и ответственного за обслуживание. Это предотвращает путаницу, когда несколько серверов используют один публичный адрес.
