Интегрированному центру управления нужно нечто большее, чем просто устройство связи. Требуется полная архитектура, способная объединить голос, видео, радио, оповещение, телефонию, ГИС, мобильные терминалы и операции диспетчеризации в единый скоординированный рабочий процесс. Для энергетики, химических заводов, туристических зон, управления чрезвычайными ситуациями, промышленных парков, транспорта, общественной безопасности и корпоративных операций такая система помогает командам организовывать производство, координировать инциденты и быстрее реагировать с помощью аудио- и видеосвязи.

Ключевая идея — построить систему вокруг центральной платформы диспетчеризации, а затем добавить необходимые шлюзы и терминалы в соответствии с реальным проектом. Различным объектам могут потребоваться разные комбинации видеодоступа, соединения видеоконференций, радиошлюза, шлюза оповещения, телефонного шлюза, консоли диспетчера, мобильного приложения и SIP-телефонов. Гибкая конструкция позволяет избежать ненужного оборудования, оставляя достаточно места для будущего расширения.

Уровень платформы как ядро системы

Платформа диспетчеризации и управления — это центральный узел коммутации и управления всего решения. Во многих проектах эта платформа построена на архитектуре SIP-сервера. Встроенный SIP-сервер обеспечивает основу для регистрации терминалов, аутентификации пользователей, управления добавочными номерами, маршрутизации вызовов и управления услугами связи.

Помимо базового доступа к связи, платформа также предоставляет бизнес-функции для управления и диспетчеризации. Они могут включать голосовую диспетчеризацию, видеодиспетчеризацию, диспетчеризацию инструкций, координацию на основе ГИС, записи вызовов, аудиозапись, видеозапись и управление мультимедийными операциями. В реальных проектах платформа работает как центр интеграции, а не просто как сервер вызовов.

Некоторые системы также могут поддерживать POC-связь (push-to-talk) в общедоступных сетях. С помощью соответствующего интеллектуального приложения пользователи могут имитировать частную радиосвязь в общедоступных сетях и комбинировать её с голосом, видео, обменом сообщениями и услугами определения местоположения. Это дает центру управления больше возможностей для полевой координации и мобильного реагирования.

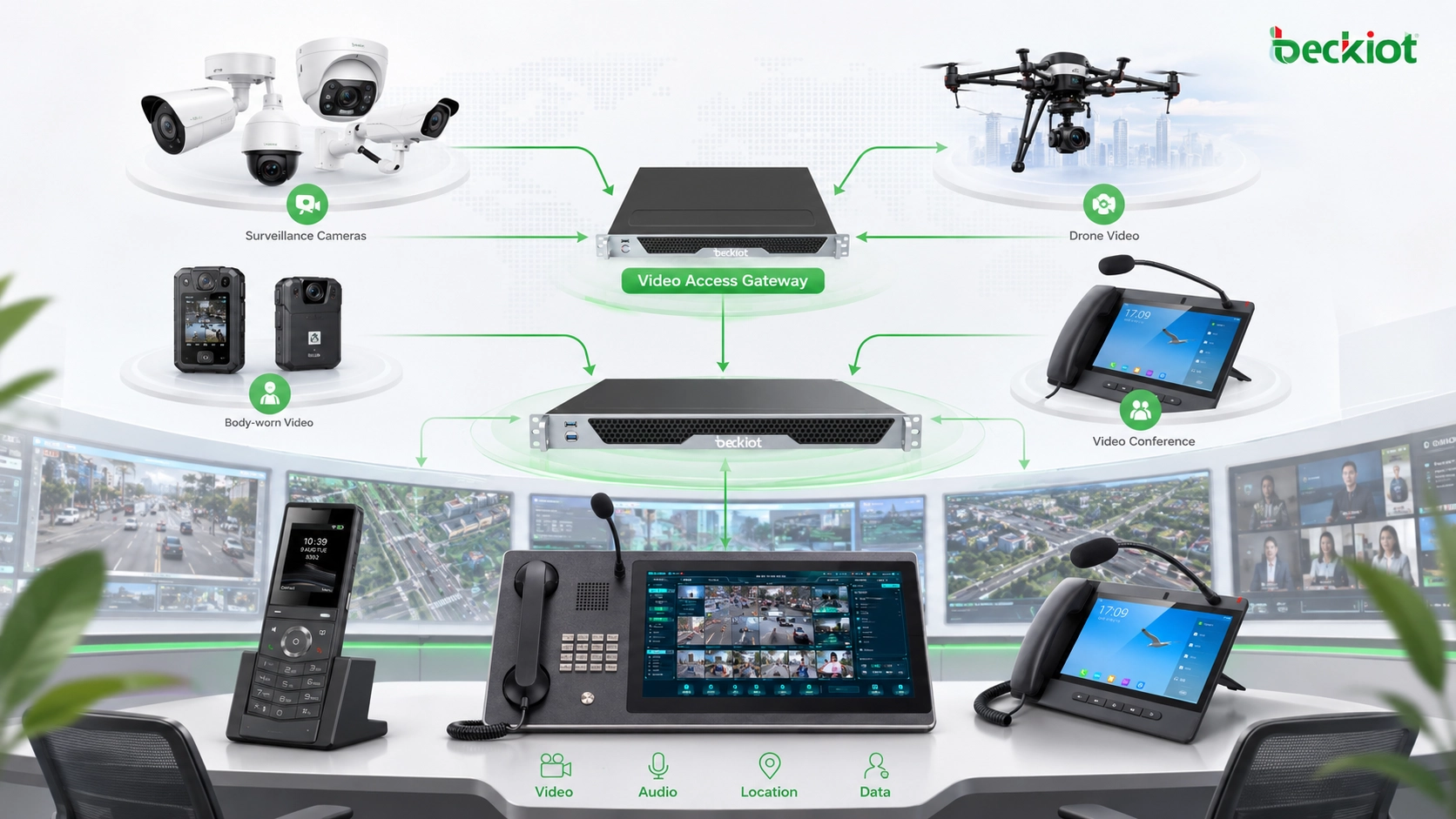

Видеодоступ для нескольких источников медиа

Современная работа диспетчера все больше зависит от видео. Камеры видеонаблюдения, дроны, носимые видеорегистраторы, автомобильные камеры, мобильные видеотеминалы и сторонние платформы могут использовать разные протоколы потоковой передачи и форматы кодирования. Шлюз видеодоступа помогает унифицированно подключать эти видеоисточники к платформе управления.

Практический видеошлюз должен поддерживать распространенные протоколы доступа и медиаформаты, такие как GB/T28181, SIP, RTSP, RTMP, FLV и HLS. Благодаря этой возможности существующие системы видеонаблюдения, видео с дронов, регистраторы и видеоплатформы можно подключить к центру управления для единого управления, единого просмотра и единого распространения видео.

Это важно для реагирования на чрезвычайные ситуации и оперативного контроля. Вместо переключения между независимыми видеосистемами операторы могут просматривать и распространять необходимые видеоресурсы непосредственно с платформы диспетчеризации. Для проектов, связанных с промышленными объектами, комнатами охраны, управлением чрезвычайными ситуациями и мультисайтовыми операциями, это значительно повышает ситуационную осведомленность.

Соединение существующих систем видеоконференций

Многие организации уже установили системы видеоконференций до того, как построить центр диспетчеризации. Замена этих систем может привести к потере существующих инвестиций, особенно когда конференц-залы, терминалы и системы отображения уже используются. Однако многие платформы видеоконференций используют частные протоколы, и SIP-взаимодействие не всегда просто.

Шлюз видеоконференций решает эту задачу, используя вход и выход HDMI для соединения системы видеоконференций с платформой диспетчеризации. Независимо от того, какую марку или протокол использует исходная система, шлюз может работать через терминальный видеовход и выход, упрощая развертывание и снижая сложность интеграции.

Такой подход особенно полезен, когда центрам управления необходимо подключать удаленные совещания, экстренные консультации, экспертную поддержку, брифинги руководства или межведомственную координацию. Существующая система конференций остается доступной, а платформа диспетчеризации получает доступ к необходимым видеоресурсам.

Радиосвязь для полевых команд

Радиосвязь остается важной во многих средах диспетчеризации. Промышленные пользователи, команды общественной безопасности, транспортные объекты, аварийные бригады и группы полевого обслуживания могут использовать разные радиосистемы или цифровые транкинговые сети. Транкинговый радиошлюз подключает эти радиоресурсы к платформе управления.

Через радиошлюз различные типы раций, радиостанций и цифровых транкинговых систем могут взаимодействовать с системой диспетчеризации. В некоторых сценариях шлюз также может взаимодействовать с POC-связью через общедоступные сети. Это позволяет диспетчеру координировать стационарные телефоны, пользователей мобильного приложения, радиопользователей и другие полевые терминалы с единой платформы.

Для более практичной работы радиошлюз может поддерживать такие функции, как вызов по горячей линии, управление кнопкой push-to-talk, захват права на передачу и освобождение права на передачу. Эти функции помогают соответствовать привычкам работы с радиосвязью, сохраняя при этом возможность интеграции с SIP-диспетчеризацией и мультимедийной связью.

Подключение существующей системы громкоговорящей связи

На многих объектах уже установлена традиционная система громкоговорящей связи (PA) с усилителями и динамиками. Шлюз оповещения позволяет этой существующей аудиосистеме стать частью центра управления. Шлюз преобразует SIP-голос в аналоговое аудио и отправляет его на аудиовход усилителя трансляции.

После завершения подключения платформа управления или SIP-добавочный номер могут запускать объявления через существующее PA-оборудование. Это практичный способ интегрировать экстренные уведомления, ежедневное оповещение, производственные объявления, напоминания по безопасности и голосовые сообщения об эвакуации без замены всех установленных динамиков и усилителей.

Для промышленных парков, заводов, кампусов, складов и общественных зданий этот гибридный метод защищает предыдущие инвестиции и расширяет ценность устаревшей аудиоинфраструктуры. Это также упрощает управление оповещением из той же среды диспетчеризации, которая используется для вызовов, видео, радио и координации событий.

Доступ к телефонной сети через шлюзы

Телефонный шлюз соединяет платформу диспетчеризации с общедоступной телефонной сетью или традиционными телефонными линиями. В типовом проекте часто используются два типа шлюзов: FXO и E1. Выбор зависит от количества одновременных вызовов и требуемого внешнего телефонного доступа.

FXO используется для доступа к аналоговым телефонным линиям. Если проекту требуется 8 одновременных телефонных вызовов, можно настроить 8-портовый шлюз FXO. E1 лучше подходит для большей емкости вызовов. Однопортовый шлюз E1 может выдерживать 30 одновременных вызовов, что делает его подходящим для сценариев с большим количеством исходящих или входящих телефонных соединений.

Этот уровень шлюза полезен, когда центру управления необходимо звонить на внешние номера, подключаться к устаревшей телефонии, принимать звонки на горячую линию или интегрировать телефонную связь с записью диспетчеризации и обработкой событий. Это гарантирует, что новая мультимедийная система диспетчеризации не окажется изолированной от существующих телефонных ресурсов.

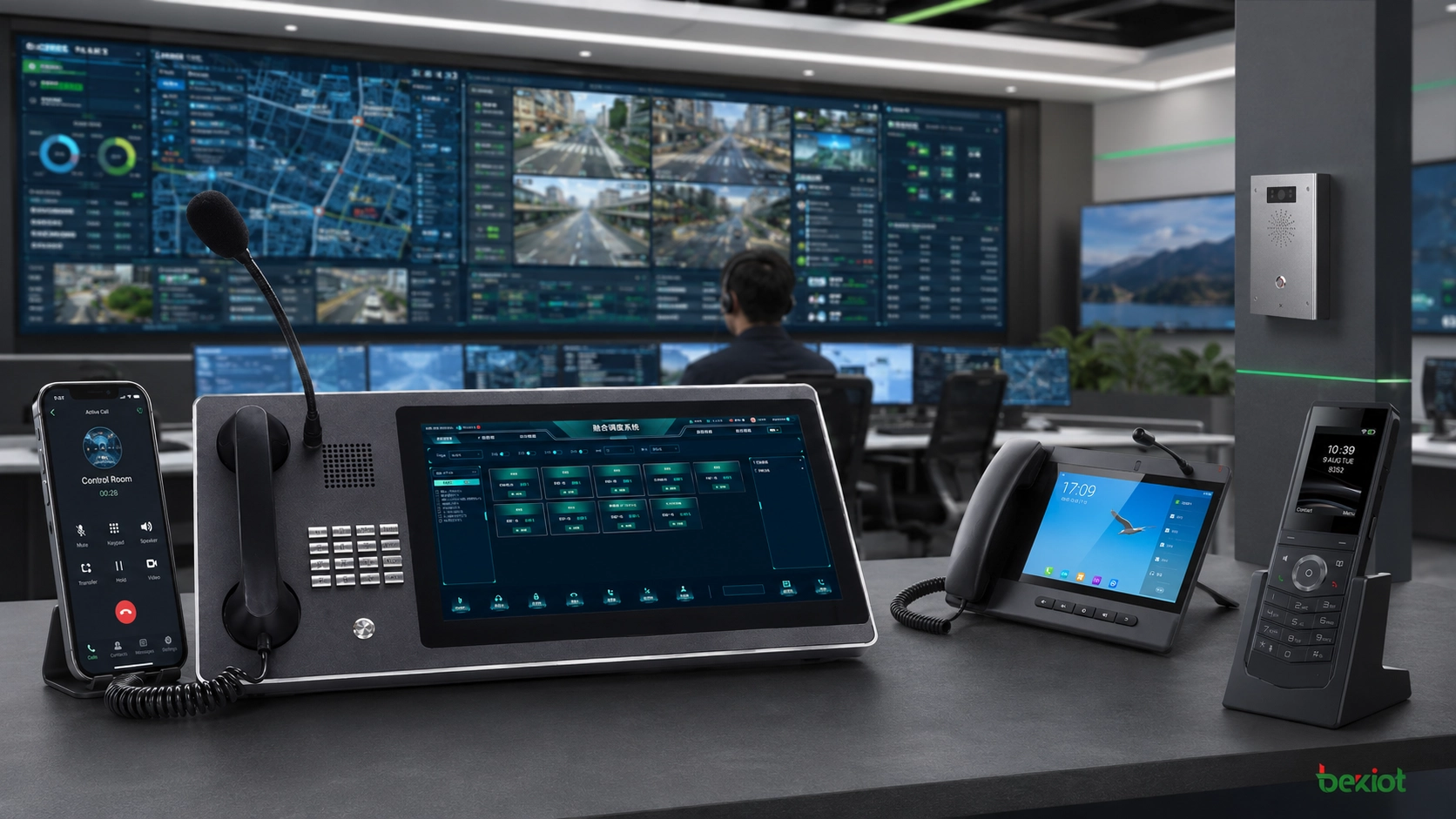

Рабочие станции оператора и управление несколькими экранами

Консоль диспетчера — это основное рабочее место диспетчеров. Во многих развертываниях консолью может быть стандартный компьютер с программным обеспечением для управления диспетчеризацией. Важна не сама компьютерная техника, а программный интерфейс, аудиоустройство, расположение дисплеев и дизайн рабочего процесса.

Если проекту требуется многомониторная работа, рабочая станция может быть оснащена несколькими дисплеями. Аудиосвязь, видеонаблюдение, карты ГИС, информация об авариях и записи диспетчеризации могут отображаться на разных экранах. Это делает интерфейс оператора понятнее и помогает диспетчерам реагировать, не переключаясь постоянно между окнами.

Некоторые интегрированные консоли диспетчера размещают телефонные трубки по обе стороны экрана. Такой дизайн в основном используется для повышения удобства телефонной связи, особенно для операторов, которым требуется частое обслуживание вызовов, диспетчерские звонки и многосторонняя координация.

Мобильный доступ для полевых операций

Системе управления нужны терминалы, способные выполнять полевые операции. Во многих проектах защищенные интеллектуальные терминалы или промышленные смартфоны используются вместе с выделенным мобильным приложением. Эти мобильные терминалы могут поддерживать push-to-talk, голосовые вызовы, видеовызовы, прямую видеотрансляцию, обмен мгновенными сообщениями и определение местоположения персонала.

При интеграции с другими системами мобильные терминалы становятся еще более ценными. Например, видео с дрона может быть отправлено прямо в интеллектуальное приложение, позволяя полевым пользователям просматривать видеоинформацию в реальном времени, оставаясь на связи с центром управления. Это полезно для реагирования на чрезвычайные ситуации, инспекции, патрулирования, технического обслуживания и работы на открытом воздухе.

Мобильный доступ также расширяет охват платформы управления. Диспетчеризация больше не ограничивается стационарными диспетчерскими. Полевой персонал, руководители, патрульные группы и аварийно-спасательные службы могут участвовать в том же коммуникационном рабочем процессе через авторизованные мобильные терминалы.

Стационарные SIP-телефоны и видеотеминалы

Телефонные терминалы остаются одними из самых распространенных устройств VoIP-связи. Большинство IP-телефонов используют открытый протокол SIP, что позволяет им работать с платформами диспетчеризации на базе SIP. Пока телефон поддерживает SIP, его обычно можно интегрировать в качестве стационарного терминала связи в систему управления.

SIP-телефоны и видеотелефоны могут быть установлены в дежурных комнатах, у ворот, в контрольных точках, цехах, офисах, постах охраны, сервисных стойках и местах экстренного реагирования. Они обеспечивают стабильный фиксированный доступ для голосовой связи, видеовызовов, оповещения и координации диспетчеризации.

В проектах, где требуется промышленная надежность, можно рассмотреть Becke Telcom для SIP-телефонов, промышленных коммуникационных терминалов, интеграции оповещения, шлюзов и адаптации продуктов, связанных с диспетчеризацией. Выбор должен следовать фактической среде объекта, требованиям к протоколам и рабочему процессу оператора, а не использовать универсальную конфигурацию.

Рекомендуемая логика развертывания

Полноценный аудио- и видеоцентр управления можно спланировать по уровням. Первый уровень — платформа диспетчеризации с возможностью SIP-сервера. Второй уровень включает шлюзы, такие как шлюз видеодоступа, шлюз видеоконференций, радиошлюз, шлюз оповещения и телефонный шлюз. Третий уровень включает консоли диспетчера, мобильные приложения, SIP-телефоны, видеотелефоны, защищенные терминалы и другие конечные точки.

Такая многоуровневая конструкция облегчает расширение системы. Если объекту изначально нужна только голосовая диспетчеризация и SIP-телефоны, платформа может начинаться с меньшей конфигурации. Если позже потребуется видеотеграция, POC-связь, внешний телефонный доступ, связь с PA-системой или ГИС-диспетчеризация, соответствующий шлюз и терминал можно добавлять поэтапно.

Владельцы проектов должны определять типы шлюзов и количество терминалов в соответствии с реальными потребностями. Это позволяет избежать избыточной конфигурации, сохраняя при этом поддержку долгосрочного развития. Сегодня развертывание интегрированной системы связи уже является зрелым и практичным, и она может обслуживать многие отрасли с богатыми аудио-, видео- и диспетчерскими функциями.

Сильный центр управления строится не путем слепого добавления устройств. Он строится путем выбора правильной платформы, шлюзов и терминалов в соответствии с задачами связи, которые необходимо решить на месте.

Ценность для отраслевых приложений

Лучшая координация между стационарными помещениями и полевыми командами

Система соединяет консоли диспетчера, SIP-телефоны, мобильные приложения, радиопользователей и полевые видеоисточники. Это позволяет центру управления взаимодействовать как с внутренними, так и с полевыми командами через единую скоординированную платформу.

Унифицированный доступ к существующим и новым системам

Шлюзы защищают предыдущие инвестиции, интегрируя устаревшие системы видеоконференций, существующие PA-системы, телефонные линии, радиосети и ресурсы видеонаблюдения. Новые SIP- и IP-терминалы могут быть добавлены без отказа от полезного оборудования.

Более полная ситуационная осведомленность

Голосовые вызовы, живое видео, карты ГИС, записи, аудиозаписи и видеозаписи могут работать вместе. Операторы могут принимать решения на основе как содержания связи, так и визуальной информации.

Гибкое расширение для разных размеров проектов

Архитектура может быть адаптирована в соответствии с отраслью, размером объекта, количеством пользователей, количеством видеоисточников, телефонной емкостью, потребностями в радиодоступе и требованиями к экстренной связи.

Заключение

Интегрированный центр управления диспетчеризацией аудио и видео строится на основе центральной платформы диспетчеризации на базе SIP, нескольких модулей шлюзов и различных типов терминалов. Платформа обеспечивает регистрацию, аутентификацию, управление номерами, голосовую диспетчеризацию, видеодиспетчеризацию, координацию по ГИС, записи, аудиозапись и поддержку мультимедийной связи. Шлюзы соединяют видеоисточники, системы конференций, радиостанции, PA-усилители и телефонные сети. Терминалы, такие как консоли диспетчера, мобильные приложения, защищенные смартфоны, SIP-телефоны и видеотелефоны, доставляют систему реальным пользователям и полевым командам.

Выбирая оборудование в соответствии с реальным применением, организации могут построить гибкий центр управления, поддерживающий ежедневную производственную координацию, реагирование на чрезвычайные ситуации, общественную безопасность, промышленные операции и связь между несколькими объектами.

Часто задаваемые вопросы

Как команда проекта должна решать, какие шлюзы необходимы?

Начните с перечисления того, что нужно подключить. Камеры и дроны требуют видеодоступа. Существующие конференц-залы могут потребовать шлюз видеоконференций. Для радиостанций нужен радиошлюз. Для PA-усилителей нужен шлюз оповещения. Телефонные линии требуют доступа через шлюз FXO или E1.

Всегда ли E1 лучше FXO для телефонного доступа?

Нет. FXO подходит, когда количество аналоговых телефонных линий и одновременных вызовов ограничено. E1 больше подходит, когда проекту нужна более высокая емкость вызовов, потому что однопортовый шлюз E1 может поддерживать 30 одновременных вызовов.

Может ли система работать со сторонними SIP-телефонами?

Да, в большинстве случаев. Если терминал поддерживает стандартный протокол SIP и платформа диспетчеризации позволяет регистрацию или подключение, его обычно можно использовать как конечную точку связи после надлежащей настройки и тестирования.

Что следует учитывать для качества видеотеграции?

Команда должна проверить поддержку протоколов, совместимость кодеков, пропускную способность, задержку, стабильность потока, требования к распространению видео и необходимость унифицированного доступа для таких источников, как GB/T28181, RTSP, RTMP, FLV, HLS, дроны и носимые видеорегистраторы.

Нужен ли центру управления многомониторные рабочие станции?

Не всегда. Одномониторная рабочая станция может быть достаточна для небольших систем. Многомониторная работа более полезна, когда диспетчерам необходимо одновременно видеть управление аудио, видеонаблюдение, карты ГИС, аварийные сигналы и записи.

Как система может оставаться надежной при использовании в чрезвычайных ситуациях?

Надежность должна планироваться через стабильную сетевую архитектуру, резервное питание, резервирование устройств там, где это необходимо, четкие права пользователей, регулярное тестирование, планирование хранения записей и определенные процедуры экстренной эксплуатации.
