Связь по силовым линиям, обычно сокращаемая как PLC, передает данные по электрическим линиям питания. Вместо отдельного коммуникационного кабеля для каждого устройства она использует проводку, которая уже подает электроэнергию. Поэтому технология полезна в домах, зданиях, на заводах, в сетях коммунальных служб, интеллектуальных счетчиках, уличном освещении, системах энергоменеджмента и автоматизации.

Идея проста: питание и данные могут идти по одному проводнику, если находятся в разных частотных диапазонах и разделяются правильным согласованием, фильтрацией, модуляцией и обработкой сигнала. На практике надежность зависит от электрической среды, качества проводки, шума, расстояния, метода сопряжения, частотной полосы, нормативных ограничений и подключенных нагрузок.

Использование электропроводки как канала данных

Электропроводка изначально предназначалась для распределения энергии, а не данных. Поэтому PLC отличается от Ethernet, оптоволокна, коаксиального кабеля и выделенной линии управления. Силовая линия может быть шумной, разветвленной и неравномерной; холодильник, привод двигателя, зарядное устройство, диммер, инвертор или импульсный блок питания меняют условия сигнала.

Для связи система PLC вводит управляемый несущий сигнал в силовую линию. Приемник выделяет этот сигнал из формы напряжения сети, демодулирует данные и по возможности исправляет ошибки. В зависимости от системы скорость может быть низкой, но устойчивой для управления, или более высокой для внутридомовой широкополосной сети.

Поэтому PLC часто делят на узкополосную и широкополосную. Узкополосные решения ориентированы на дальность, низкую скорость и устойчивость в промышленных или коммунальных сетях. Широкополосные решения дают большую скорость на меньших расстояниях, например в доме или здании.

Основной поток сигнала

Связь с силовой линией

Первый этап — связать коммуникационный сигнал с электрическим проводником. Схема связи вводит данные и одновременно защищает электронику от опасного сетевого напряжения. В ней могут быть конденсаторы, трансформаторы, фильтры, изоляция, защита от перенапряжений и элементы согласования импеданса.

Качественная связь важна, потому что устройство должно передавать и принимать без нарушения электробезопасности. В коммунальных и промышленных системах схема также должна выдерживать импульсы напряжения, переключение нагрузок, различия заземления и тяжелые условия.

Модуляция и кодирование

PLC-модемы используют модуляцию для кодирования цифровой информации на несущей. В зависимости от диапазона и задачи применяются OFDM, расширенный спектр, FSK, PSK или другие методы.

Так как силовые линии имеют сильный шум и меняющийся импеданс, часто используются коррекция ошибок, интерливинг, адаптивная модуляция и автоматические повторы. Это повышает надежность при нестабильном канале.

Передача через сеть проводки

После модуляции сигнал проходит по силовой линии. Его путь может включать ответвления, распределительные щиты, трансформаторы, разъемы, автоматы, счетчики или узлы связи. Каждый элемент способен ослабить, отразить, исказить или частично заблокировать сигнал.

В простой домашней сети путь обычно короткий и понятный. В распределительной сети он может быть длинным и зависеть от трансформаторов, изменения нагрузки и наружных линий.

Прием и обработка ошибок

Приемник извлекает коммуникационный сигнал из проводки и преобразует его обратно в цифровые данные. Он должен отделить полезные данные от сетевой частоты, гармоник, переходных шумов и помех других устройств.

При ошибках система использует повторную передачу, прямую коррекцию ошибок, оценку канала или адаптивное управление скоростью. Цель не всегда максимальная скорость; в интеллектуальных сетях и системах управления важнее стабильная доставка.

Надежность зависит от электрической среды

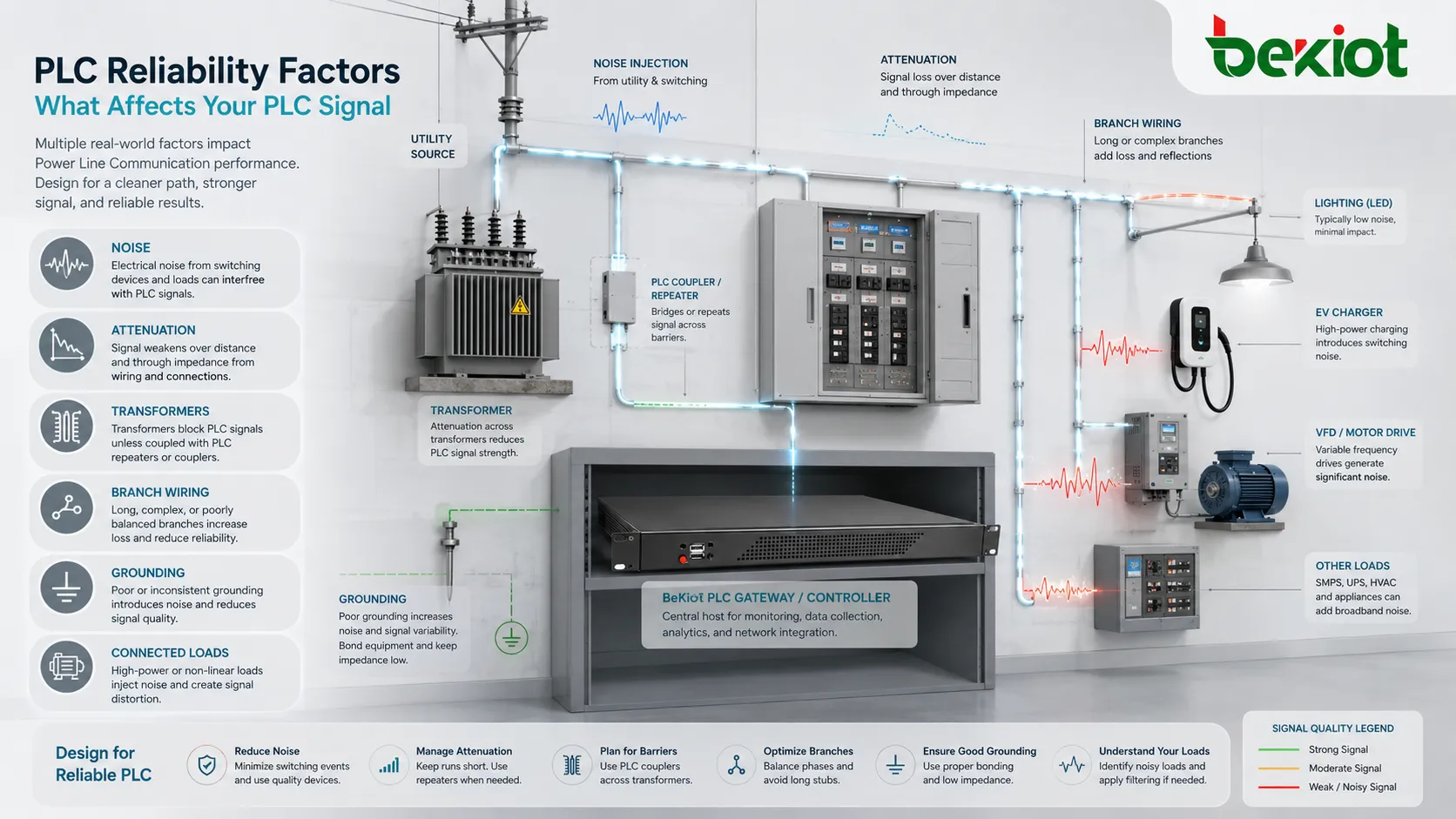

Надежность PLC сильно зависит от самой электросети. В отличие от выделенного кабеля, силовая линия меняет поведение в течение дня при включении и выключении нагрузок. Канал может быть чистым в один час и шумным в другой, поэтому планирование и тестирование обязательны.

Типичные проблемы — импульсный шум, постоянный проводимый шум, сильное затухание, разделение фаз, блокировка трансформаторами, плохое заземление, длинные ответвления, старая проводка, ослабленные клеммы и силовая электроника. Они не всегда останавливают связь, но снижают скорость, увеличивают задержку и вызывают периодические сбои.

Надежные внедрения сочетают устойчивую модуляцию, правильное сопряжение, подходящую частоту, повторители или сетевое поведение с ретрансляцией, сильную фильтрацию, защиту от перенапряжений и испытания на объекте. Для критических систем PLC следует сравнивать с оптоволокном, Ethernet, беспроводной ячеистой сетью, сотовой связью или выделенным кабелем управления.

Узкополосные и широкополосные подходы

Узкополосные системы

Узкополосная PLC работает на более низких частотах и используется в коммунальных сетях, учете, уличном освещении, управлении зданиями и промышленном мониторинге. Она дает меньшую скорость, но поддерживает большую дальность и лучше проходит через сложные сети.

Она подходит для небольших пакетов, статуса, показаний счетчиков, команд управления, аварийных сообщений и периодического мониторинга. Главный приоритет — покрытие и стабильность, а не высокая скорость.

Широкополосные системы

Широкополосная PLC использует более высокие частоты и широкие каналы для большей скорости. Она применяется в домашних сетях, мультимедиа, концепциях широкополосного доступа по электросети и внутридомовой передаче данных.

Она удобна, но производительность зависит от качества проводки, расстояния, источников шума, связи между фазами и количества устройств в одной сети. Реальная пропускная способность может быть намного ниже теоретической.

Гибридная связь

Некоторые системы объединяют PLC с беспроводной связью, Ethernet, сотовой связью, ячеистой RF-сетью или оптоволокном. Гибридный подход повышает покрытие и устойчивость; если линия плохая, данные идут другим путем.

Такой подход полезен в интеллектуальных сетях, кампусах, промышленных площадках и автоматизации зданий, где один носитель не работает одинаково хорошо везде.

Распространенные стандарты и технологические семейства

Преимущества внедрения

Меньше новой кабельной прокладки

Главное практическое преимущество — использование существующей проводки. В старых зданиях, подземных сетях, освещении улиц и готовых помещениях новый кабель может быть дорогим, мешающим или невозможным.

PLC уменьшает объем монтажа, если электрический путь подходит. Это особенно полезно, когда устройства уже требуют питания и расположены вдоль той же инфраструктуры.

Широкое физическое покрытие

Силовая проводка достигает мест, где коммуникационных кабелей нет: счетчики, фонари, шкафы, насосные станции, технические помещения и розетки уже подключены к электросети.

Это позволяет подключать распределенные устройства без отдельной линии связи к каждой точке.

Полезно для управления с малым объемом данных

Многие задачи автоматизации не требуют большой полосы. Показание счетчика, команда реле, состояние света, значение энергии, вход тревоги или отчет о состоянии устройства требуют небольших пакетов.

Для таких задач надежный низкоскоростной канал PLC может быть практичнее высокоскоростной системы, которую сложно стабилизировать на длинных или шумных линиях.

Хорошо подходит для сетей и учета энергии

Энергетические компании уже эксплуатируют электрическую сеть. PLC позволяет данным использовать часть этой инфраструктуры, что удобно для учета, мониторинга распределения, управления нагрузкой и автоматизации сети.

Но планирование все равно нужно, поскольку трансформаторы, длинные фидеры, изменения импеданса и источники шума влияют на покрытие.

Удобно для модернизации

PLC привлекательна при модернизации, когда вскрывать стены, рыть траншеи или добавлять каналы трудно. Она дает вариант связи для зданий, кампусов, освещения и старых электрических систем.

Успех модернизации зависит от испытаний. В старой проводке могут быть старые соединения, смешанные фазы, защитные устройства и источники шума.

Ограничения, которые нельзя игнорировать

Шум от электрических нагрузок

На силовых линиях работают устройства, создающие шум: импульсные источники, диммеры, двигатели, инверторы, зарядные устройства, сварка и частотные приводы могут нарушать PLC-сигналы.

Фильтры, правильное размещение, изоляция источников шума и устойчивая модуляция помогают, но некоторые среды остаются сложными.

Непредсказуемые трассы проводки

Электропроводка не всегда имеет чистую точка-точка структуру. Ответвления, щиты, фазы, трансформаторы, автоматы и общие цепи создают непредсказуемые пути.

Две близкие розетки не всегда имеют лучший канал, а удаленные устройства могут хорошо связываться при удачном электрическом маршруте.

Ограниченные гарантии производительности

Производительность PLC меняется по времени, нагрузке, частотной полосе и качеству монтажа. Хороший результат при пусконаладке может ухудшиться после добавления новых нагрузок.

Для критической связи нужно предусматривать мониторинг и резервные пути.

Нормативные и EMC-ограничения

PLC-сигналы должны сосуществовать с электрическими и радиосистемами. Ограничения излучения, частотные правила и требования EMC влияют на мощность передачи, выбор канала и сертификацию.

Продукты выбирают по целевому рынку и нормам. При монтаже также учитывают возможные помехи радиослужбам и чувствительному оборудованию.

PLC наиболее надежна, когда ее рассматривают как систему связи, использующую силовые линии, а не как простой способ избежать кабелей.

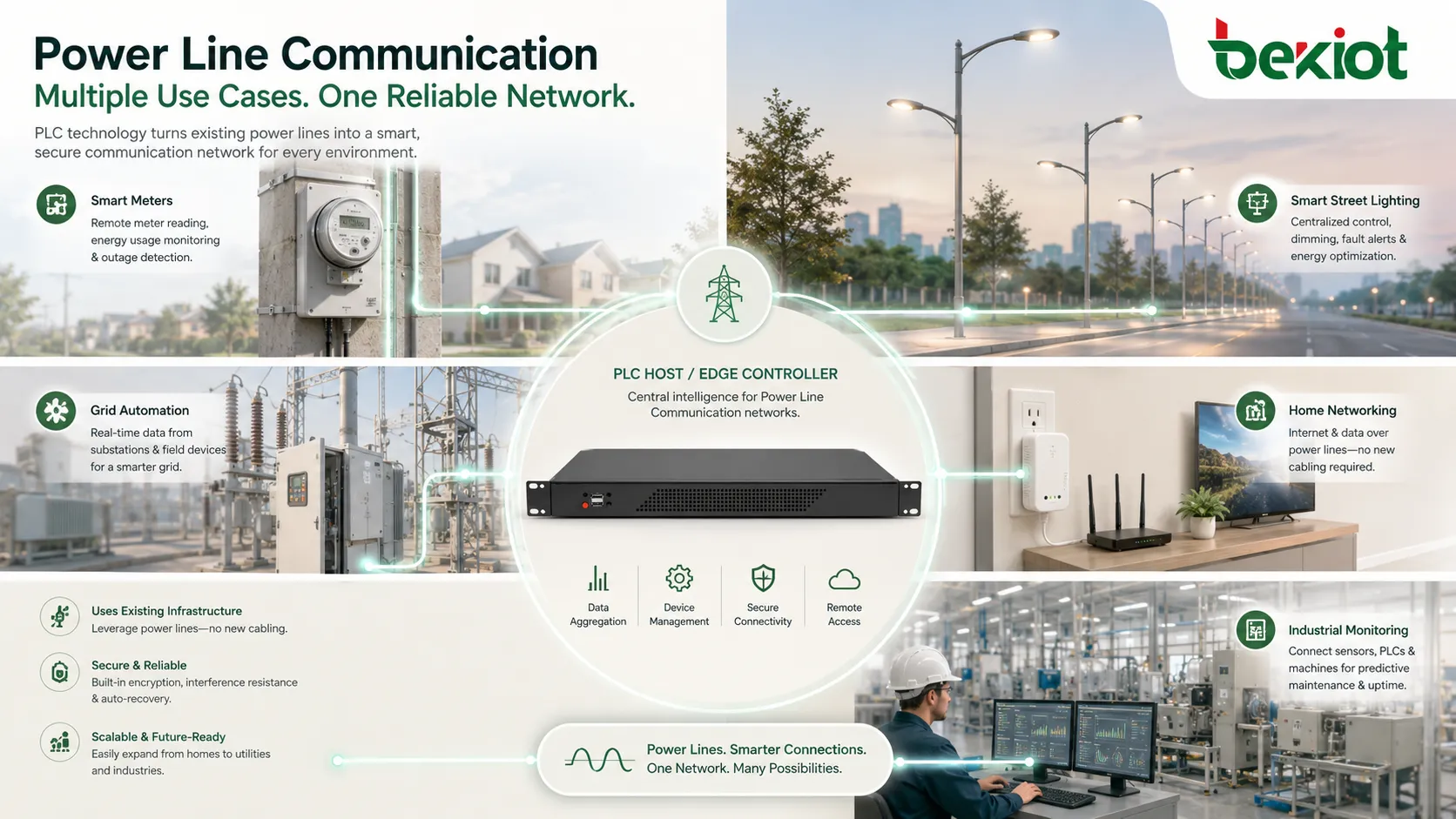

Где это обычно применяется

Интеллектуальный учет

Интеллектуальные счетчики используют PLC для передачи потребления, статуса, событий вскрытия и команд через распределительную сеть. Это уменьшает потребность в отдельной связи у каждого счетчика.

В учете обычно важнее стабильная низкоскоростная связь, покрытие и управляемость, чем высокая полоса.

Автоматизация электросети

Коммунальные службы используют PLC для мониторинга фидеров, индикации аварий, управления нагрузкой, автоматизации распределения и дистанционного переключения. Технология связывает полевые устройства с системами управления там, где уже есть силовая инфраструктура.

Планирование надежности важно, потому что условия сети меняются с нагрузкой, переключениями, погодой и топологией.

Управление уличным освещением

Сети уличного освещения часто подходят для PLC, поскольку светильники уже соединены силовыми цепями. PLC поддерживает диммирование, статус, аварийные сообщения, расписания и энергомониторинг.

Для крупных наружных сетей важны сегментация, шкафные шлюзы и защита от перенапряжений.

Домовые и внутридомовые сети

Адаптеры связи по силовым линиям расширяют сетевое подключение через существующие розетки. Это полезно там, где слабый Wi-Fi или сложно прокладывать Ethernet.

Производительность зависит от возраста проводки, схемы цепей, расстояния, типа розетки, защитных устройств, удлинителей и бытовых помех. Прямые настенные розетки обычно лучше фильтрованных удлинителей.

Промышленный мониторинг

Некоторые промышленные системы используют PLC для мониторинга оборудования, сбора энергоданных, удаленных датчиков, низкоскоростного управления или связи с полевыми устройствами. Это полезно, когда питание к оборудованию уже подведено, а данных кабелей нет.

Промышленное применение требует тщательной EMC-проработки, потому что двигатели, приводы, реле и большие токи создают сильный проводимый шум.

Автоматизация зданий

Освещение, HVAC, энергоменеджмент, системы занятости и электрические щиты могут использовать PLC, если нет выделенной шины. Это помогает автоматизировать здания без крупной перекладки кабеля.

Здания нужно тестировать по зонам, поскольку щиты, фазы, трансформаторы и электрический шум влияют на покрытие.

Контрольный список проектирования для лучшего результата

Сначала определите требования приложения. Сеть счетчиков, домашний интернет-адаптер, промышленный датчик и управление освещением отличаются по скорости, расстоянию, задержке и надежности.

Обследуйте электрическую среду: возраст проводки, фазы, трансформаторы, щиты, заземление, шум, защиту и нагрузки. Это помогает понять, где связь будет сильной или слабой.

Выберите правильную технологию. Узкополосные системы лучше для дальности и низкой скорости, широкополосные — для высокоскоростной связи внутри здания. Не выбирайте только по теоретическому максимуму.

Планируйте шлюзы и повторители. Крупным установкам нужны концентраторы, повторители, ячеистая маршрутизация, фазовые соединители или сегментные шлюзы.

Тестируйте в реальных условиях: при работающих двигателях, переключении света, зарядных устройствах, инверторах и изменении нагрузок. Тихий тест не всегда выявляет повседневные помехи.

Безопасность и защита данных

Так как PLC использует общую электрическую инфраструктуру, безопасность нужно учитывать с самого начала. Устройства должны поддерживать аутентификацию, шифрование, контроль доступа, безопасный ввод и защиту от несанкционированного подключения.

В коммунальных и строительных системах важна идентификация устройств. Нелегитимное или ошибочно настроенное устройство не должно подключаться к сети и отправлять команды. Также планируют обновления прошивки и управление ключами.

В домашних сетях нужно включать шифрование или сопряжение, предусмотренные оборудованием. Это снижает риск случайного доступа через соседние цепи, общую проводку или многоквартирную инфраструктуру.

Типичные проблемы и устранение неисправностей

Низкая скорость передачи данных

Низкая скорость может быть вызвана расстоянием, шумом, плохой розеткой, разделением фаз, старой проводкой, защитой от перенапряжений или множеством ответвлений. Перенос устройства или повторитель может помочь.

Соединение пропадает в определенное время

Если связь пропадает только при работе определенного оборудования, причиной может быть шум от двигателей, зарядников, диммеров, сварки, инверторов или импульсных источников. Временной шаблон помогает найти источник.

Устройства не сопрягаются

Ошибка сопряжения может быть связана с разными технологиями, несовместимыми стандартами, несовпадающим шифрованием, плохим путем сигнала или подключением через фильтрованный удлинитель.

Работает в одной комнате, но не работает в другой

Две точки могут быть на разных фазах, разделены щитом, зависеть от автоматов или соединяться длинной линией. Может потребоваться фазовый соединитель или другое место шлюза.

Помехи для другого оборудования

Редко, но неправильно установленные или несоответствующие PLC-устройства могут мешать радио или чувствительной электронике. Используйте сертифицированное оборудование, правильные фильтры и корректный монтаж.

Обслуживание и долгосрочная надежность

PLC-сети нужно контролировать со временем. Качество связи меняется при добавлении нагрузок, изменении щитов, старении проводки, отказе защитных устройств или появлении нового шума.

В коммунальных и промышленных системах обслуживающие команды проверяют качество канала, потери пакетов, повторы, события отключения устройств и журналы шлюзов. Резкое ухудшение может указывать на новый источник шума или проблему проводки.

В зданиях и домах не следует переносить адаптеры в фильтрованные удлинители, перегруженные розетки или нестабильные цепи. Если после нового прибора, зарядника или диммера производительность изменилась, его нужно учитывать.

FAQ

Может ли PLC работать между разными электрическими фазами?

Иногда может, но производительность снижается. Некоторым установкам нужны фазовые соединители, повторители или шлюзы для связи между фазами.

Заменяет ли PLC Ethernet или оптоволокно?

Обычно нет. PLC полезна там, где удобно использовать существующую проводку, но Ethernet и оптоволокно предсказуемее для высокоскоростных или критических сетей.

Могут ли устройства защиты от перенапряжений влиять на работу?

Да. Некоторые защитные устройства и фильтрованные удлинители ослабляют PLC-сигналы. Прямые розетки или совместимые проходные адаптеры часто работают лучше.

Достаточно ли PLC безопасна для коммунальных или строительных систем?

Она может быть безопасной при правильной аутентификации, шифровании, управлении ключами, подготовке устройств и контроле доступа. Безопасность зависит от реализации и настройки, а не только от физической среды.

Что нужно проверить перед внедрением?

Проверьте покрытие сигнала, скорость, потери пакетов, задержку, переход между фазами, шум при обычной нагрузке, расположение шлюзов, настройки безопасности и поведение при переключении питания или запуске оборудования.
