Коммутационное ядро командной связи

Программно-управляемый диспетчерский коммутатор — это система коммутации связи, которая управляет голосовыми соединениями с помощью настраиваемой логики. В отличие от офисной телефонии, она ориентирована на быстрое действие оператора, групповую связь, ясные правила приоритета и интеграцию с рабочими процессами диспетчерского центра.

Главный принцип — централизованное управление вызовами. Система не рассматривает каждую точку только как отдельный телефон, а объединяет вызовы, группы, права, внешние линии и аварийные маршруты в единый план. Оператор может создавать индивидуальные вызовы, групповые вызовы, конференции, принудительные соединения, приоритетные и контролируемые сеансы.

В промышленности и общественной инфраструктуре такой коммутатор часто становится голосовым сердцем объекта. Диспетчерская может позвонить в туннельный телефон, вызвать ремонтную группу, сделать объявление в зоне, выйти на городскую линию и записать весь процесс.

Так как система программируется, ее поведение можно адаптировать к реальной работе организации. Нумерация, маршрутизация, права операторов, группы, правила звонка, выбор линий, аварийный приоритет и запись задаются под требования эксплуатации.

Управление вызовами как отличие от обычной телефонии

Наиболее заметное отличие диспетчерской коммутации от обычной телефонии — глубина управления вызовами. Офисная АТС в основном обеспечивает набор внутренних номеров, перевод, голосовую почту и внешние линии. Диспетчерский коммутатор должен поддерживать более прямые и иногда более властные действия.

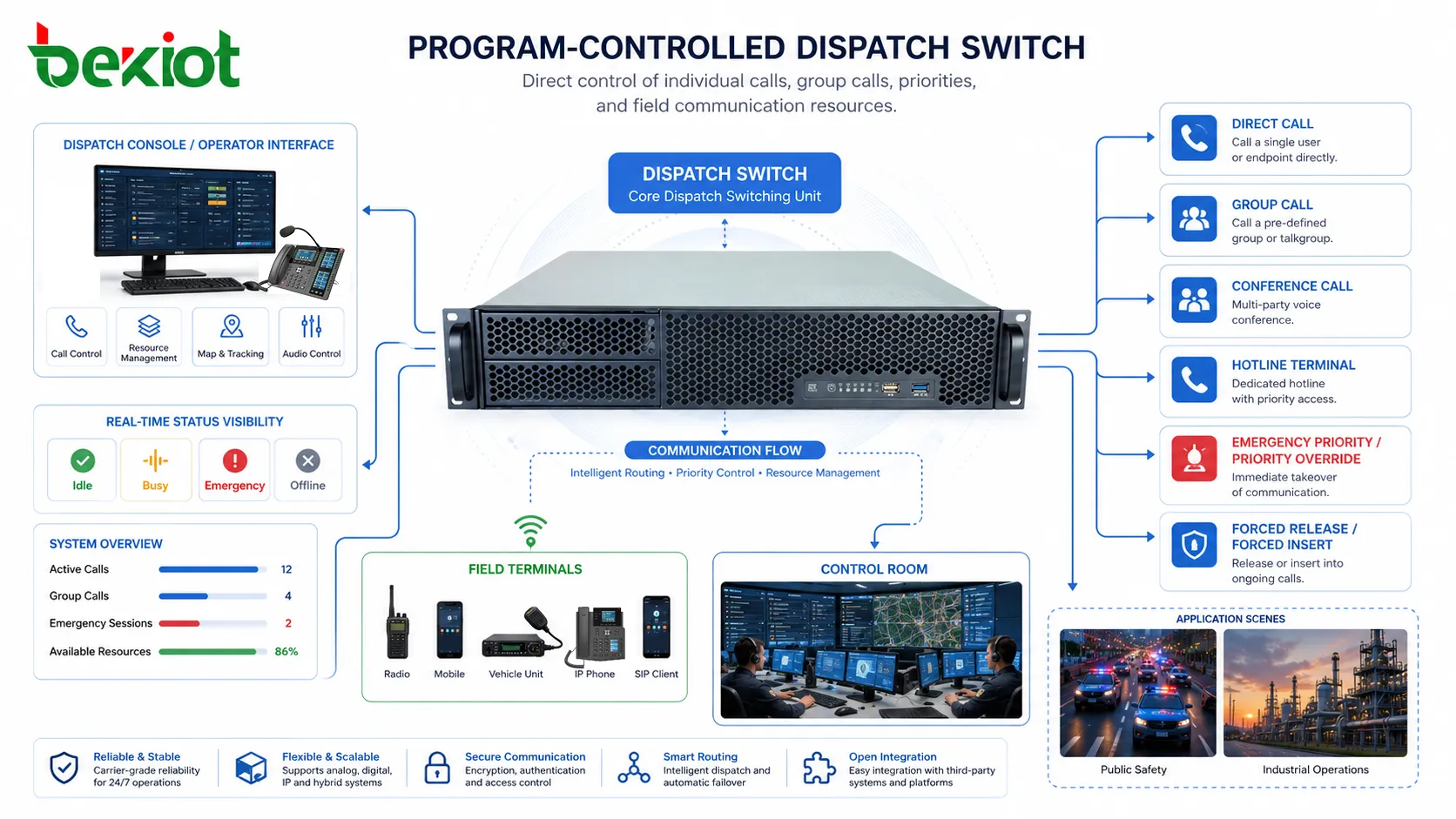

К типовым функциям относятся прямой вызов, групповой вызов, конференция, принудительное освобождение, принудительное подключение, перевод, удержание, переадресация, горячая линия, приоритет аварийного вызова и соединение с помощью оператора. Каждая функция отвечает конкретной командной задаче.

Диспетчерской связи нужна быстрая работа через экран или клавиши. В многих системах оператор не набирает каждый номер вручную: терминалы, группы, линии и зоны назначаются на кнопки или элементы интерфейса. Это сокращает время реакции и снижает ошибки при стрессе.

Важна и видимость состояния вызова. Оператор должен знать, свободен ли терминал, звонит, занят, offline, находится в аварийном состоянии или уже подключен к другому пользователю. Коммутатор собирает и обновляет эти данные в реальном времени.

Логика групп и операционная иерархия

Диспетчерские системы редко организуются только по отдельным номерам. В реальной работе люди мыслят командами, зонами, отделами, участками оборудования, уровнями реагирования и дежурными ролями. Коммутатор поддерживает это, группируя терминалы по организационной и рабочей логике.

Группы могут создаваться для ремонтных бригад, постов охраны, производственных линий, участков тоннеля, подстанций, платформ, аварийных команд или смен. Диспетчер вызывает всю группу без выбора каждого терминала.

Иерархия определяет, кто кому может звонить, кто кого может прервать и какая связь имеет более высокий приоритет. Центральный пост может иметь больше прав, чем местная станция, а аварийный вызов с поля может перекрывать обычный разговор.

Хорошая иерархия должна отражать реальную структуру управления. Если группы не совпадают с процессом реагирования, операторы будут обходить систему. Правильно спроектированная модель удобна, потому что повторяет привычный порядок работы.

Доступ к линиям и связь с внешними сетями

Диспетчерский коммутатор часто должен связываться не только с внутренними абонентами. Он может подключаться к городским линиям, корпоративным АТС, SIP-транкам, радиошлюзам, аналоговым цепям или другим диспетчерским центрам через транковые интерфейсы или шлюзы.

Внешний доступ нужен, когда центр должен вызвать аварийную службу, подрядчика, городской номер или другой объект. Полевым терминалам иногда требуется ограниченный доступ наружу, а входящие вызовы могут направляться на определенные рабочие места.

В гибридных системах межсоединение сложнее. На одном объекте могут одновременно работать аналоговые линии, цифровые транки и IP-голос. Коммутатор должен поддерживать эти интерфейсы либо работать со шлюзами преобразования сигнализации и медиа.

Планирование транков должно учитывать емкость, резервирование, нумерацию, аварийные маршруты и безопасность. Если все внешние вызовы зависят от одной группы линий, отказ может изолировать центр. Поэтому нужна полноценная стратегия, а не только подключенные кабели.

Приоритеты в срочной связи

Приоритет — один из ключевых принципов диспетчерской коммутации. В офисной системе большинство вызовов равнозначны, а в командной среде приоритет влияет на безопасность, непрерывность производства и аварийное реагирование.

Аварийные вызовы обычно требуют высшего приоритета. Если полевой аварийный телефон или тревожный терминал звонит в диспетчерскую, система может выделить вызов, включить особый тон, автоматически записать разговор или направить его нескольким операторам.

Приоритет относится и к действиям оператора. Старшее рабочее место может получить право принудительно соединять пользователя, входить в разговор, освобождать канал или создавать срочную групповую конференцию. Такие возможности должны контролироваться правами.

Практическое преимущество приоритета — поддержка решений под давлением. Когда обычная и срочная связь идут одновременно, коммутатор помогает не потерять критически важное сообщение среди обычных разговоров.

Проектирование приоритетов должно быть частью аварийного процесса объекта, а не необязательной функцией коммутатора.

Запись, журналы и прослеживаемость

Диспетчерскую связь часто нужно анализировать после события. Коммутатор может работать с системами записи и управления, сохраняя аудио, время, идентификатор вызывающего, направление, действие оператора и результат вызова.

Запись особенно полезна там, где команды должны подтверждаться. При производственной аварии, транспортном инциденте, событии безопасности или реагировании запись показывает, что сообщили, что приказал диспетчер, какие команды вызвали и как развивалась ситуация.

Журналы помогают и техническому обслуживанию. Если вызовы на порту, линии или группе часто не проходят, logs помогают определить, виновата ли конфигурация, состояние линии, поведение пользователя или внешняя сеть.

Прослеживаемость должна проектироваться вместе с доступом. Не каждый пользователь должен слушать записи или выгружать журналы. Срок хранения, объем, поиск и права доступа нужно определить до запуска системы.

Планирование до монтажа оборудования

Установка начинается до того, как коммутатор ставят в стойку. Инженеры должны подтвердить область связи, типы терминалов, требования к линиям, места консолей, трассы кабелей, питание, заземление, план нумерации и ожидания по резервированию.

Сначала нужно определить, что именно подключается: диспетчерские консоли, аналоговые абоненты, IP-терминалы, аварийные телефоны, радиоинтерфейсы, городские линии, серверы записи, системы оповещения и рабочие станции управления. Каждое соединение должно иметь интерфейс, место, количество, роль и приоритет.

Также проверяются место в стойке и условия среды. Оборудование обычно устанавливают в комнатах связи, центрах управления, шкафах или центральных стойках. Нужны стабильное питание, заземление, вентиляция, организация кабелей и доступ для обслуживания.

Планирование должно учитывать расширение. Многие системы после первого этапа добавляют зоны, терминалы, линии или рабочие места. Резерв места, кабелей, номеров и портов снижает будущие сложности.

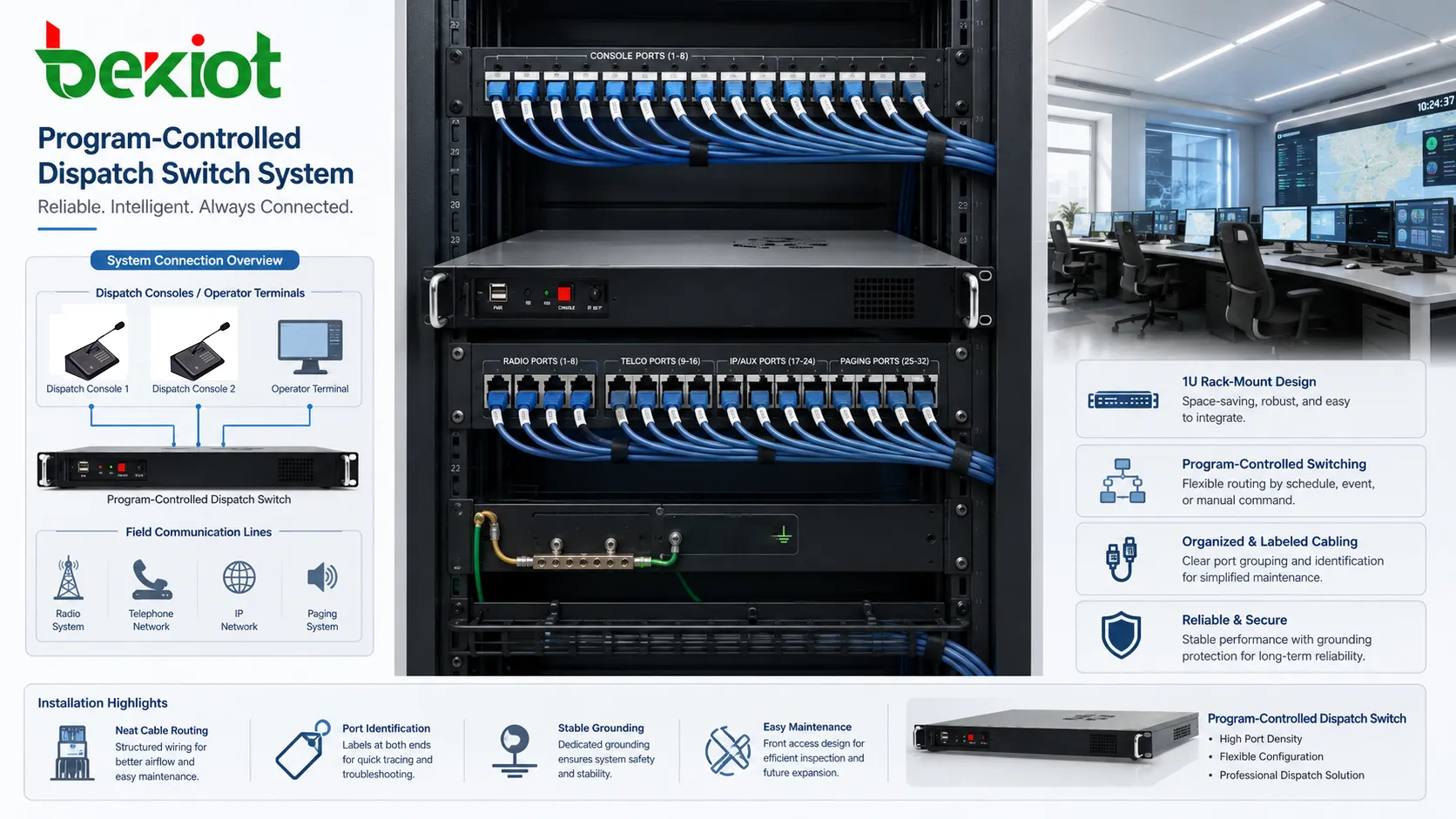

Физическая проводка и организация портов

Физическая проводка напрямую влияет на обслуживание. Коммутатор может иметь множество портов абонентов, линий, сети, консолей, записи и управления. Если они не промаркированы, поиск неисправностей становится медленным и рискованным.

Каждый кабель должен иметь маркировку с двух сторон. Патч-панели, клеммные блоки и порты должны соответствовать документации. Аварийные линии, консоли, внешние линии и важные полевые терминалы должны быть особенно понятны.

Разные типы кабелей требуют разного обращения. Аналоговые линии нуждаются в стабильном окончании и защите от помех; сетевые линии требуют правильной категории; оптика требует чистых разъемов и соблюдения радиуса изгиба; транки могут требовать заземления и защиты.

Организация портов должна следовать логике системы. Полевые телефоны, консоли, линии и аварийные устройства могут занимать отдельные диапазоны. Когда физическая раскладка совпадает с планом связи, конфигурация и ремонт становятся безопаснее.

Питание, заземление и надежность среды

Диспетчерские коммутаторы применяются там, где перерыв связи недопустим. Поэтому питание и заземление являются ключевыми вопросами монтажа. Система должна иметь стабильное питание и, при необходимости, UPS или резервный источник.

Заземление снижает электрические шумы, защищает оборудование и повышает стабильность. Плохое заземление может вызвать фон в аналоговых цепях, нестабильность, повреждение портов или повышенный риск от перенапряжений.

Среда также влияет на надежность. Высокая температура сокращает ресурс, пыль блокирует вентиляцию, влажность портит разъемы, вибрация ослабляет кабели и модули. Помещение связи должно быть чистым, проветриваемым и доступным.

Защита от перенапряжений может требоваться для наружных линий, длинных аналоговых цепей или кабелей из открытых зон. Молния, нарушения питания и наведенное напряжение могут повредить оборудование, если защита не предусмотрена.

Конфигурация, нумерация и пусконаладка

После физического монтажа именно конфигурация определяет поведение коммутатора. Нумерация должна быть ясной, предсказуемой и понятной операторам. Терминалы, группы, консоли, линии и аварийные точки должны следовать единой структуре.

Маршруты вызовов нужно проверять реальными сценариями: внутренние вызовы, группы, линии, аварии, переводы, конференции, приоритеты и резервные маршруты. Проверки только обычного набора недостаточно.

Конфигурация консоли должна соответствовать работе диспетчера. Кнопки, экраны, имена групп, подписи терминалов и индикаторы приоритета должны позволять быстро действовать. Технически правильная конфигурация плоха, если в срочной ситуации нужно долго искать.

Пусконаладка должна включать технические тесты и приемку пользователями. Техники проверяют сигнализацию, медиа, порты, линии и журналы; операторы проверяют удобство, понятность меток, заметность аварий и соответствие реальному процессу управления.

Методы обслуживания после ввода

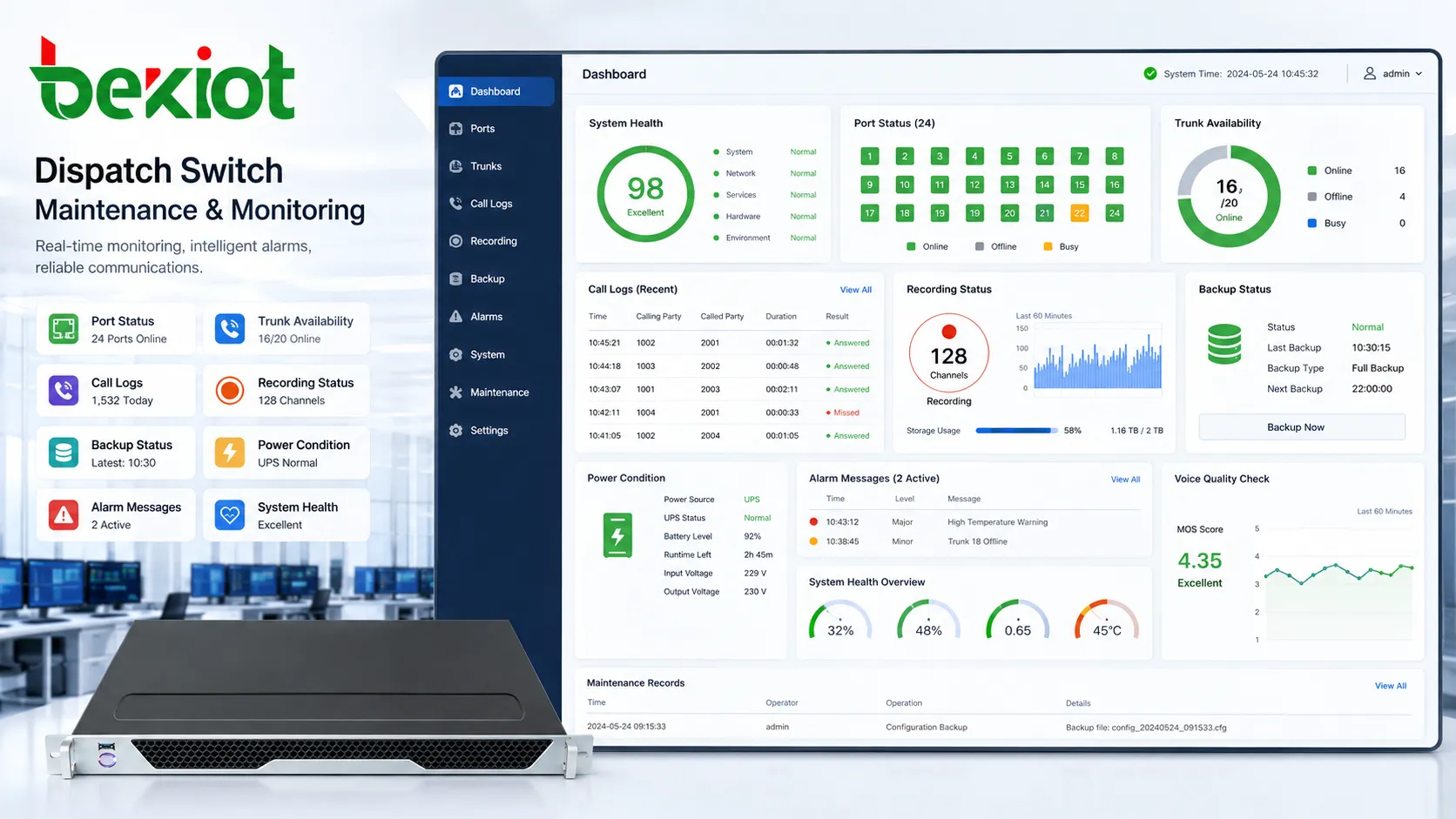

Ежедневное обслуживание должно проверять состояние портов, доступность линий, работу консолей, запись, системные журналы, питание, резервные копии и тревоги. Снаружи система может выглядеть нормально, хотя отдельные порты или группы уже имеют отклонения.

Качество голоса нужно периодически тестировать, особенно на аварийных терминалах и важных полевых телефонах. Линия может соединяться, но иметь низкую громкость, шум, эхо или прерывистый звук. В аварии это может сильно мешать.

Резервная копия конфигурации также важна. При отказе оборудования или ошибочном изменении настроек свежая копия сокращает восстановление. Ее нужно хранить безопасно и обновлять после согласованных изменений.

Записи обслуживания должны включать неисправности, ремонты, изменения, замену портов, тесты линий, обновления ПО и отзывы пользователей. Со временем они выявляют слабые места и помогают улучшать систему.

Выбор архитектуры для разных размеров объекта

Лучшая архитектура зависит от размера объекта, уровня риска, количества терминалов и коммуникационного процесса. Малому объекту может хватить одного центрального коммутатора, а крупному промышленному комплексу нужны узлы, шлюзы, запись, резервные линии и несколько рабочих мест.

Централизованная архитектура проще в управлении, потому что все терминалы контролируются одним главным system. Она подходит компактным объектам с надежной сетью. Но без резервирования отказ центра может затронуть всю связь.

Распределенная архитектура размещает узлы коммутации или доступа ближе к полю. Это повышает локальную живучесть и снижает зависимость от одного места. Она полезна для длинных тоннелей, крупных кампусов, шахт, железных дорог, портов и многоэтажных объектов.

Гибридная архитектура часто используется при модернизации. Главный коммутатор остается в центре управления, а шлюзы или удаленные модули подключают существующие устройства. Выбор должен основываться на анализе процессов, а не только на самом большом оборудовании.

Частые вопросы

Программно-управляемый диспетчерский коммутатор — это обычная PBX?

Нет. Обычная PBX в основном обслуживает офисные звонки, а диспетчерский коммутатор предназначен для командного управления, групп, приоритетов, консолей, записи и полевой связи.

Что подготовить перед установкой?

Списки терминалов, требования к портам, данные линий, план нумерации, места консолей, кабельные трассы, заземление, резервное питание и диспетчерские процессы.

Почему нумерация важна?

Она влияет на скорость доступа к нужному ресурсу. Ясный план помогает организовать подразделения, зоны, аварийные терминалы, линии и группы.

Нужны ли аварийным линиям отдельные правила приоритета?

Да. Они должны иметь высокий приоритет, понятный сигнал, видимый статус, запись и правила эскалации.

Какие проверки важны после ввода?

Состояние портов, линий, консолей, аварийных вызовов, воспроизведение записей, резервное питание, заземление, маркировка, backup конфигурации и тесты голоса на ключевых линиях.
