GB28181 широко используется для подключения ресурсов видеонаблюдения через различные сети и платформы управления. В практических развёртываниях, особенно когда камеры, NVR и видеоплатформы общаются через Интернет, неоднократно возникает вопрос: нужно ли каждому устройству, участвующему в сети GB28181, фиксированный публичный IP-адрес?

В большинстве развёртываний ответ — нет. Центральной платформе GB28181 или шлюзу, выступающему в качестве стабильной конечной точки регистрации, обычно требуется фиксированный и доступный сетевой адрес. Камеры, NVR и другие оконечные устройства обычно могут оставаться за маршрутизаторами, межсетевыми экранами или NAT-шлюзами, если они могут установить связь с этой платформой и правильно настроены требуемые пути сигнализации и медиа.

Такая архитектура возможна, поскольку GB28181 использует модель регистрации, основанную на SIP. Вместо того чтобы требовать от центральной платформы обнаружения каждой камеры по постоянному публичному IP-адресу, оконечные устройства активно регистрируются на сервере и поддерживают своё состояние связи. Это делает крупномасштабную межсетевую интеграцию видео более практичной, особенно когда оборудование видеонаблюдения развёрнуто в филиалах, промышленных зонах, транспортных объектах, кампусах, складах или других распределённых местах.

Таким образом, при проектировании проекта более полезным вопросом является не просто наличие статического IP. Инженеры должны определить, какой узел должен предоставлять стабильный адрес службы, как удалённые устройства достигают этого узла, где происходит NAT и могут ли как сигнальный трафик, так и видеопотоки проходить по выбранному сетевому пути.

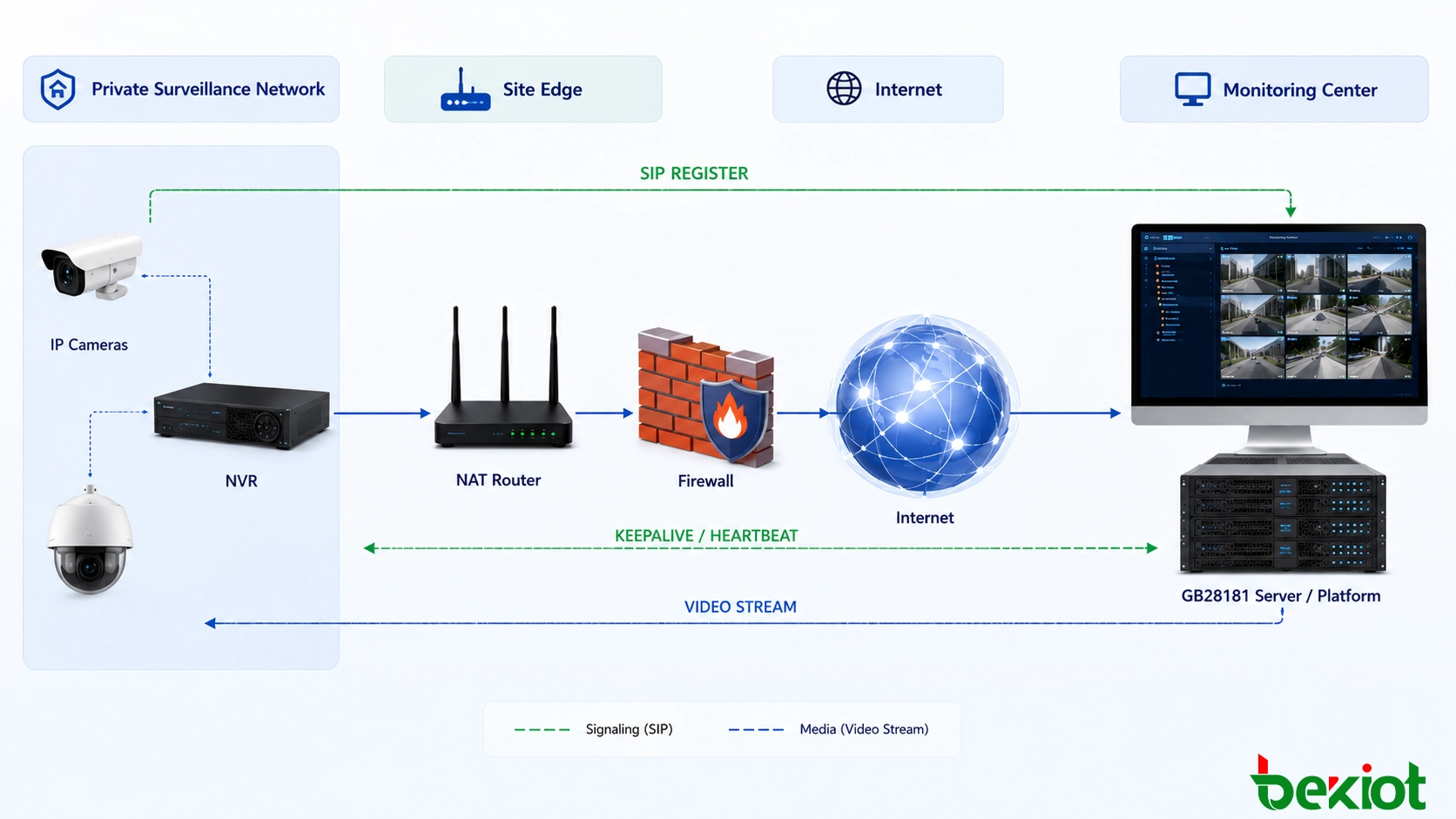

Как работает архитектура регистрации

Полезный способ понять требования к сети — сравнить архитектуру GB28181 с системой связи SIP. Центральная платформа GB28181 выполняет роль, аналогичную SIP-серверу, а NVR, камеры, видеошлюзы и другие устройства доступа ведут себя как зарегистрированные конечные точки.

Когда конечная точка подключается, она инициирует регистрацию по направлению к настроенной платформе. Платформа идентифицирует и аутентифицирует устройство, используя идентификатор устройства, информацию аутентификации, адрес сервера и порт связи. После успешной регистрации платформа может поддерживать логическую связь с этой конечной точкой, не требуя от самой конечной точки предоставления постоянного публичного интернет-адреса.

После регистрации устройство продолжает поддерживать своё состояние через периодическую связь. В распределённом развёртывании это важно, поскольку камера или NVR могут работать за маршрутизатором, внешняя сетевая информация которого меняется со временем. Пока конечная точка может восстановить связь с известным адресом платформы, центральная система может продолжать управлять ею как зарегистрированным ресурсом.

Это меняет базовую модель сети. Важным требованием является не наличие глобально фиксированного адреса у каждой камеры, а возможность устройства достигать сервера GB28181 и поддерживать работоспособный путь связи.

Почему оконечные устройства обычно не нуждаются в публичных адресах

Большинство устройств видеонаблюдения изначально предназначены для работы в локальной сети. Камера может использовать частный адрес, назначенный локальным маршрутизатором, а NVR может управлять десятками камер в той же частной сети. Предоставление каждому устройству независимого публичного IP-адреса добавило бы излишней сложности и часто было бы невозможным, поскольку многие интернет-соединения не предоставляют публичные статические адреса для отдельных устройств.

Это становится особенно важным в распределённых проектах видеонаблюдения. Центральная платформа мониторинга может нуждаться в подключении видеоресурсов из многих мест, но эти места могут использовать обычный широкополосный доступ, корпоративный интернет, частные сети или межсетевые экраны. Их публичные адреса могут меняться, а некоторые объекты могут вообще не предоставлять подсеть видеонаблюдения напрямую в Интернет.

При архитектуре на основе регистрации оконечное устройство устанавливает связь с известным сервером GB28181. Таким образом, серверу не нужно обнаруживать устройство путём постоянного отслеживания его меняющегося внешнего IP-адреса. Пока состояние регистрации остаётся действительным, а сеть разрешает необходимую связь, конечная точка может продолжать участвовать в системе.

Это также обеспечивает более чёткую границу безопасности. Камеры могут оставаться в локальной сети видеонаблюдения вместо того, чтобы быть по отдельности доступными через Интернет. Сетевые администраторы могут затем контролировать внешнюю связь на маршрутизаторе, межсетевом экране, шлюзе или границе объекта, вместо того чтобы поддерживать отдельные политики публичных адресов для каждой камеры.

На практике это означает, что NVR, камера или шлюз доступа обычно нуждаются в надёжном сетевом подключении, а не в собственном выделенном статическом публичном IP.

Сигнальный и видеотрафик — это разные пути

Одна из самых распространённых ошибок при развёртывании GB28181 — предположение, что успешная регистрация устройства доказывает работоспособность всего видеосоединения. Регистрация в основном подтверждает доступность сигнального пути между устройством и центральной платформой. Фактическая передача живого видео вводит отдельный медиа-путь, который также должен быть доступен.

Таким образом, камера или NVR могут отображаться на платформе как онлайн, но живое видео не открывается. В этом случае процесс регистрации может работать правильно, но медиа-трафик может блокироваться межсетевым экраном, неправильно транслироваться NAT, направляться на недоступный адрес или ограничиваться неправильно настроенным диапазоном портов.

Это различие важно при устранении неполадок в межсетевых проектах. Инженеры должны проверять полную последовательность от регистрации и аутентификации устройства до запроса потока, установления медиа-сессии и непрерывной передачи видео. Рассмотрение сигнализации и медиа как отдельных, но связанных сетевых путей делает локализацию неисправностей гораздо более быстрой.

Тот же принцип применяется, когда видео передаётся через несколько сетевых границ. Платформа головного офиса может связываться с NVR филиала через Интернет, а NVR получает видео от камер внутри полностью частной подсети. Сама камера может никогда напрямую не связываться с публичной сетью, но её поток всё равно может быть доступен центральной платформе через NVR или шлюз доступа.

NAT и межсетевые экраны всё равно должны тщательно планироваться

Отказ от требования фиксированного IP на каждом устройстве видеонаблюдения не означает, что проектированием сети можно пренебречь. Многие полевые устройства находятся за NAT-маршрутизаторами или корпоративными межсетевыми экранами, и как сигнальный трафик, так и видеомедиа должны правильно проходить через сеть.

Регистрация в стиле SIP помогает платформе поддерживать информацию о зарегистрированных конечных точках. Механизмы периодической регистрации, keep-alive и heartbeat также могут помогать поддерживать состояние связи между конечной точкой и сервером. Это особенно полезно, когда камеры или NVR находятся за маршрутизаторами, чьи внешние адреса могут меняться со временем.

Однако обход NAT не следует рассматривать как автоматическое решение любой сетевой проблемы. Развёртывание всё равно должно проверять политики межсетевого экрана, поведение трансляции адресов, сигнальные порты, медиа-порты и маршрутизацию между полевой сетью и платформой.

Разные объекты могут вести себя по-разному, даже при использовании одного и того же оборудования видеонаблюдения. Один филиал может использовать простой корпоративный маршрутизатор, другой может работать за многоуровневым межсетевым экраном, а третий может получать доступ к платформе через частную WAN. Конфигурация GB28181 может быть похожей на уровне устройств, но требуемые политики маршрутизации и безопасности могут существенно различаться.

Например, устройство может успешно зарегистрироваться на платформе, но живое видео всё равно не работает, потому что медиа-путь заблокирован. Поэтому тестирование регистрации подтверждает только часть системы. Полный процесс ввода в эксплуатацию должен также проверять просмотр в реальном времени, установление потока, управление устройством и восстановление после временного прерывания сети.

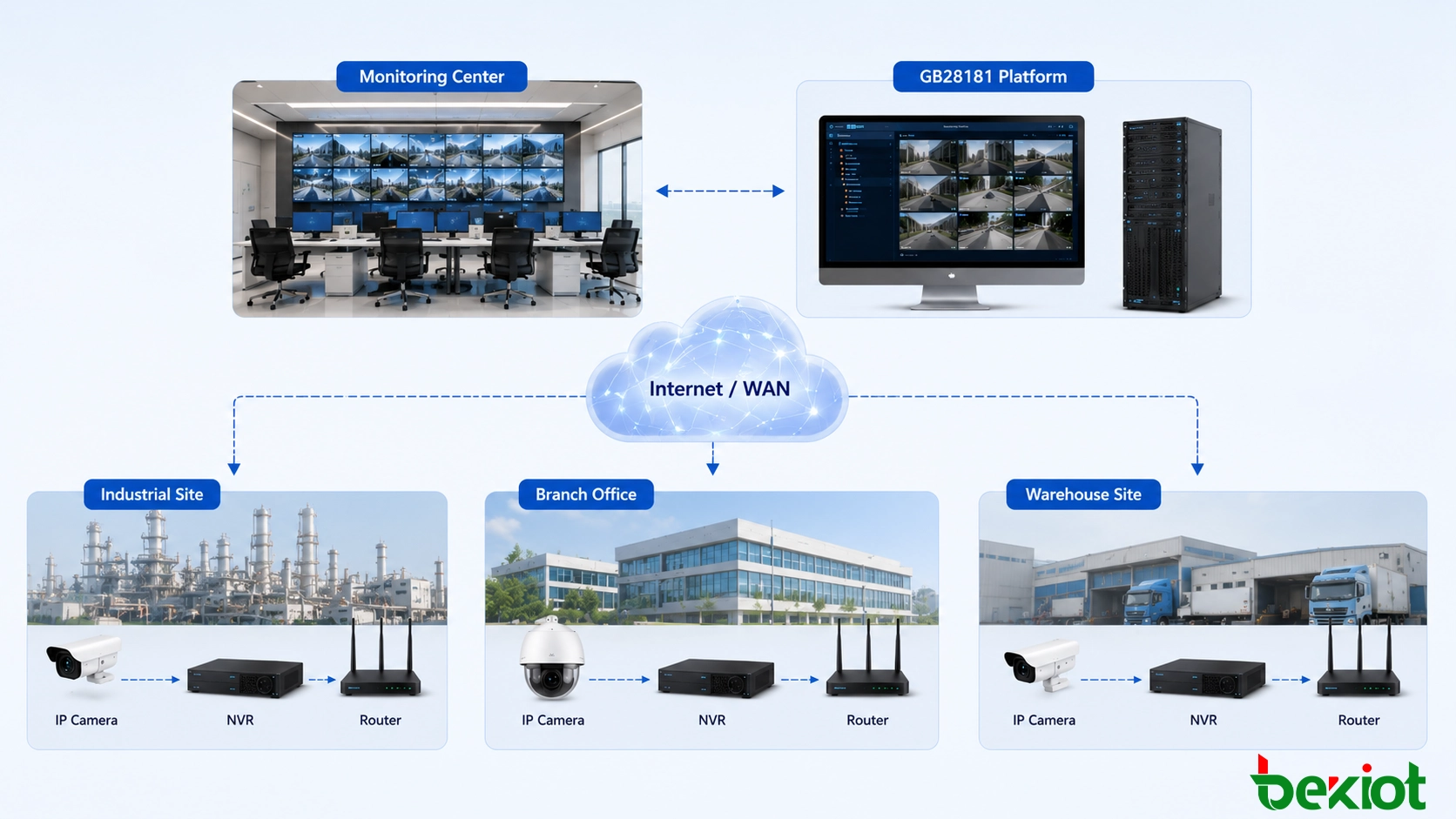

Практическая архитектура для распределённых объектов

Для развёртывания через Интернет самая простая архитектура обычно заключается в предоставлении центральной платформе GB28181 или шлюзу доступа GB28181, выступающему в качестве центральной точки подключения, стабильного сетевого адреса, который удалённые устройства могут постоянно достигать.

Адрес платформы настраивается в удалённых NVR, камерах или шлюзах. Затем каждая конечная точка инициирует регистрацию из своей локальной сети в центральную систему. Поскольку соединение инициируется со стороны устройства, локальная сеть видеонаблюдения не должна предоставлять каждую отдельную камеру напрямую в публичный Интернет.

Типичное развёртывание можно разделить на три области:

• Центральная платформа: обеспечивает стабильную и доступную конечную точку регистрации GB28181 и управляет регистрацией устройств, аутентификацией, сигнализацией и доступом к видео.

• IP-сеть: обеспечивает связь между распределёнными объектами и центральной системой через корпоративные сети, Интернет или другие маршрутизируемые соединения.

• Полевые сети видеонаблюдения: содержат NVR, камеры и связанное оборудование, использующее локальную адресацию за маршрутизаторами или межсетевыми экранами.

В небольшом проекте удалённый объект может регистрировать один NVR, содержащий несколько каналов камер. В более крупном проекте несколько NVR, видеошлюзов или напрямую подключённых совместимых с GB28181 устройств могут регистрироваться независимо. Правильная структура зависит от того, как организованы ресурсы видеонаблюдения и какой контроль центральной платформе требуется над отдельными устройствами.

Для промышленных парков, транспортных объектов и организаций с несколькими филиалами модель доступа на уровне объектов часто проще в эксплуатации, поскольку локальные устройства остаются в своей существующей LAN-архитектуре. Сетевым администраторам нужно только обеспечить надёжную связь требуемого узла доступа с центральной системой.

Эта модель гораздо более масштабируема, чем назначение публичного IP-адреса каждой конечной точке видеонаблюдения. При добавлении новых объектов основная задача — обеспечить сетевую достижимость центральной платформы и правильно настроить регистрацию устройств, а не перепроектировать публичную адресацию для каждой камеры.

Ёмкость сети важна не меньше, чем IP-адресация

Правильная IP-архитектура не гарантирует хорошей производительности видео, если доступная пропускная способность сети недостаточна. Проекты GB28181 могут включать множество каналов, передающих видео в центральное место, поэтому планирование пропускной способности должно рассматриваться совместно с адресацией, маршрутизацией и настройкой межсетевого экрана.

Если одновременно запрашивается несколько потоков высокого разрешения с одного и того же удалённого объекта, исходящая пропускная способность объекта может стать реальным узким местом. Платформа может показывать все устройства онлайн, в то время как операторы испытывают задержки открытия потока, потерю пакетов, нестабильное воспроизведение или прерывание видео.

По этой причине при планировании системы следует учитывать количество одновременно просматриваемых каналов, а не только общее количество зарегистрированных камер. Объект, содержащий сотни камер, может создавать небольшую нагрузку на WAN, если одновременно передаётся лишь небольшое количество потоков. И наоборот, гораздо меньший объект может требовать значительной пропускной способности, если много каналов должны непрерывно просматриваться в центре мониторинга.

Таким образом, проекты, включающие удалённые командные центры, централизованную запись или непрерывный межсетевой мониторинг, должны оценивать доступную пропускную способность восходящего канала, качество сети и ожидаемое количество одновременных потоков на этапе проектирования.

Когда статический публичный IP действительно необходим

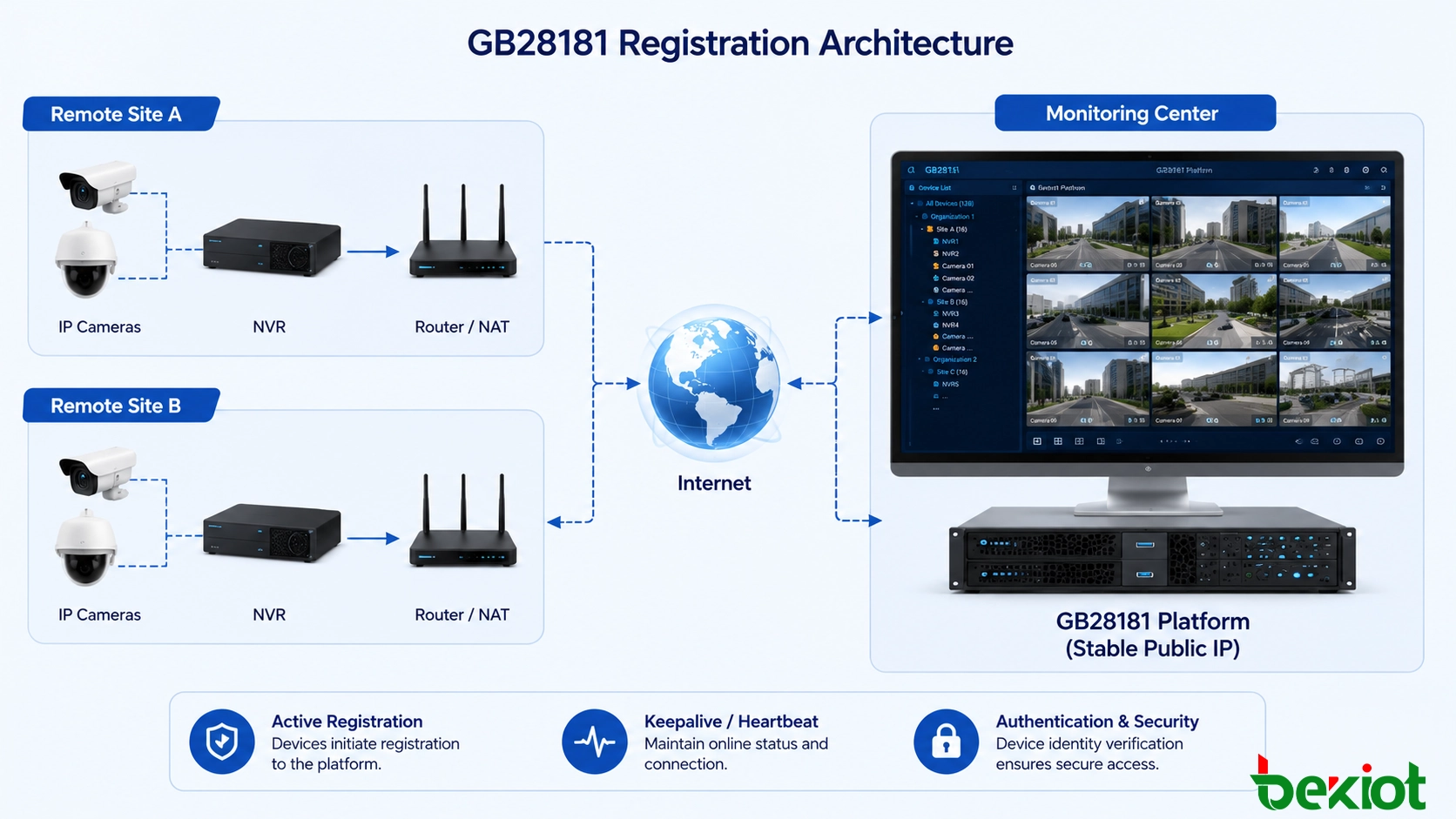

В обычном централизованном развёртывании GB28181 наиболее важным фиксированным адресом обычно является адрес платформы или шлюза, принимающего регистрации устройств. Удалённые конечные точки должны знать, куда отправлять запросы регистрации, поэтому этот адрес со стороны сервера должен оставаться стабильным и постоянно достижимым.

Если публичный адрес платформы часто меняется, удалённое оборудование может продолжать пытаться регистрироваться по устаревшему адресу. Это создаёт дополнительные требования к обнаружению адреса или управлению сетью. Фиксированный публичный IP, таким образом, упрощает развёртывание платформы и уменьшает неопределённость в центральной точке подключения.

Напротив, NVR или камера, которые активно регистрируются на платформе, обычно не требуют такого же подхода. Они могут оставаться в частной сети, пока имеют доступ к Интернету или маршрутизируемой сети, а необходимая связь GB28181 может проходить через локальную сетевую инфраструктуру.

В некоторых проектах используются частные арендованные сети, VPN или корпоративные WAN вместо публичного Интернета. В таких средах публичный IP может вообще не требоваться, поскольку и платформа, и полевые устройства общаются через маршрутизируемые частные адреса. Важно, чтобы платформа предоставляла стабильный пункт назначения в рамках выбранной сетевой архитектуры.

Результирующий принцип проектирования прост: поддерживайте стабильность центральной служебной конечной точки, позволяя полевым устройствам использовать практичную локальную сетевую адресацию везде, где это допускает развёртывание.

Рекомендации по развёртыванию

Для нового проекта сети GB28181 планирование IP должно выполняться на системном уровне, а не для каждого устройства в отдельности. Начните с определения того, какой компонент будет выступать в качестве стабильной конечной точки регистрации. Затем подтвердите, как каждая полевая сеть достигает этой конечной точки и могут ли сигнализация и видеомедиа проходить по сетевому пути.

В проекте также следует определить, где происходит трансляция адресов. Если и центральная платформа, и полевое оборудование находятся за разными NAT-устройствами, связь может стать сложнее, чем в топологии, где центральная конечная точка непосредственно доступна. Понимание полного маршрута перед настройкой отдельных устройств может предотвратить повторяющееся устранение неполадок в дальнейшем.

Во время ввода в эксплуатацию тестируйте больше, чем просто базовую регистрацию. Проверяйте доступ к живому видео, стабильность потока, восстановление после обрыва сети и долгосрочное поддержание состояния устройств. Если задействовано несколько удалённых объектов, тестируйте показательные сетевые среды, поскольку разные маршрутизаторы и политики межсетевых экранов могут давать разные результаты.

Также полезно моделировать реалистичные рабочие условия. Открывайте несколько потоков одновременно, отключайте и восстанавливайте WAN-соединение, перезапускайте NVR и убеждайтесь, что конечная точка автоматически возвращается на платформу. Эти тесты выявляют проблемы, которые могут не проявиться во время короткой демонстрации одного канала.

Для более крупных систем ведите чёткий учёт адресов платформы, сетевых диапазонов объектов, идентификаторов устройств, отношений регистрации, политик сигнализации и требований к медиа-портам. Эта документация значительно упрощает последующее расширение и устранение неполадок при подключении сотен или тысяч ресурсов видеонаблюдения.

Такой подход позволяет избежать ненужного выделения публичных IP, сохраняя архитектуру пригодной для расширения. Новые NVR, камеры или удалённые объекты могут быть добавлены через ту же модель регистрации без необходимости делать каждое устройство видеонаблюдения напрямую доступной интернет-конечной точкой.

Заключение

Видеосеть GB28181 обычно не требует, чтобы каждый NVR или камера видеонаблюдения имели фиксированный публичный IP-адрес. Поскольку система использует механизм регистрации, основанный на SIP, удалённые устройства могут активно регистрироваться на центральной платформе и поддерживать связь через процессы регистрации и heartbeat.

В типичной интернет-архитектуре платформа GB28181 или центральный шлюз доступа должны предоставлять стабильный достижимый адрес. NVR и камеры могут оставаться за локальными маршрутизаторами, NAT-устройствами и межсетевыми экранами, пока они могут достигать платформы, а необходимые пути сигнализации и медиа настроены правильно.

Для крупных проектов реальным приоритетом проектирования является не назначение статических IP-адресов каждому устройству, а создание стабильной центральной конечной точки, предсказуемой маршрутизации, корректных политик межсетевого экрана, достаточной пропускной способности и надёжной регистрации и медиа-связи во всех участвующих сетях.

Часто задаваемые вопросы

Можно ли использовать доменное имя для центральной платформы GB28181?

Это зависит от того, поддерживает ли подключаемое оборудование настройку доменного имени и надёжно ли обрабатывает разрешение DNS. Если совместимость неясна, стабильная IP-конечная точка обычно обеспечивает более простую модель развёртывания.

Что произойдёт, если центральную платформу разместить за операторским NAT?

Платформа, которая не может быть напрямую достигнута из удалённых сетей, может потребовать дополнительных сетевых решений, таких как публичный шлюз, выделенная маршрутизация или другой управляемый способ подключения. Важным требованием является то, чтобы участвующие устройства могли постоянно достигать службы регистрации.

Может ли центральная система использовать избыточные сетевые адреса?

Избыточное развёртывание возможно при поддержке архитектуры системы, но поведение при отказе должно быть спланировано совместно с правилами регистрации конечных точек. Устройства должны знать, как переподключаться, когда основная служебная конечная точка становится недоступной.

Подходит ли облачное развёртывание для платформы GB28181?

Облачная среда может обеспечить необходимую сетевую достижимость, если её публичная адресация, маршрутизация, политики межсетевого экрана и медиа-портов настроены для системы видеонаблюдения. Те же принципы подключения применимы независимо от того, работает ли платформа в локальном центре обработки данных или в облачной инфраструктуре.

Уменьшает ли использование NVR количество регистраций GB28181?

Может уменьшить. Когда NVR предоставляет несколько каналов камер через одно совместимое с GB28181 устройство, центральная платформа может управлять этими каналами через NVR, а не требовать от каждой камеры устанавливать независимую межсетевую регистрацию. Фактическое поведение зависит от оборудования и архитектуры проекта.
