Системы аудиоконференций по-прежнему широко используются на предприятиях, в государственных учреждениях, операционных центрах, промышленных парках, транспортных организациях, коммунальных службах и сервисных отделах. Даже когда доступны видеовстречи и платформы для совместной работы по IP, конференц-вызовы с набором номера остаются важными, поскольку они просты, привычны и доступны с обычных телефонов.

Ключевой вопрос заключается в том, как платформа конференц-связи должна подключаться к общей телефонной сети или корпоративной голосовой сети. Традиционный доступ по аналоговым линиям может работать для небольших систем, но становится сложным в управлении, когда многим участникам необходимо набирать номер одновременно. Доступ по E1 trunk предлагает более эффективный и операторский метод подключения систем аудиоконференций, особенно когда требуется стабильный многоканальный голосовой доступ.

Почему аналоговый доступ становится сложным по мере роста конференций

Ранние системы телефонных мостов конференций часто подключались к операторам связи через аналоговые телефонные линии. Этот подход прост для понимания: каждая аналоговая линия представляет один голосовой тракт. Если системе конференций необходимо поддерживать несколько внешних участников одновременно, она должна подключать несколько физических телефонных линий.

Это очень быстро становится неэффективным. Например, если мосту аудиоконференции на 16 участников требуется, чтобы 16 участников набирали номер через общую телефонную сеть, системе может потребоваться 16 аналоговых телефонных линий для обеспечения достаточной пропускной способности доступа. Каждая линия требует прокладки, управления номерами, обслуживания, тестирования и устранения неполадок.

Для небольших офисов несколько аналоговых линий могут быть приемлемы. Для конференций на уровне предприятия, командных центров, горячих линий общественных услуг, диспетчерских систем или организаций, проводящих частые групповые вызовы, аналоговый доступ создает слишком большой объем работ по прокладке кабелей и управлению. Это также делает расширение менее удобным, поскольку каждый дополнительный канал доступа зависит от дополнительных физических ресурсов линии.

Как линия E1 передает голосовые каналы

E1 — это стандарт цифровой передачи физического уровня, обычно используемый в голосовых услугах операторского качества. Он был определен по стандартам CCITT и часто называется первичным групповым сигналом. Его скорость передачи составляет 2,048 Мбит/с, поэтому многие операторы и инженеры также называют его линией 2M.

В телекоммуникационной среде E1 широко используется как цифровой trunk для систем коммутации голоса. Вместо использования множества отдельных аналоговых телефонных линий один trunk E1 может передавать несколько цифровых голосовых каналов по одной физической цепи. Это основная причина, по которой он полезен для доступа к аудиоконференциям.

Кадр E1 основан на временном мультиплексировании. Каждый кадр имеет длину 125 микросекунд и разделен на 32 равных временных интервала, пронумерованных от CH0 до CH31. Временной интервал CH0 используется для синхронизации кадров, а CH16 обычно используется для сигнализации в голосовых приложениях на основе PRI. Оставшиеся 30 временных интервалов — CH1–CH15 и CH17–CH31 — используются как 30 голосовых каналов.

Каждый временной интервал переносит 8 бит на кадр. Поскольку имеется 32 интервала, один кадр переносит 256 бит. Поскольку каждую секунду передается 8000 кадров, общая скорость передачи данных первичного группового сигнала E1 составляет 2,048 Мбит/с. В приложениях голосовых trunk-ов эта структура обычно понимается как 32 канала емкостью 64 кбит/с, при этом 30 каналов доступны для голоса, когда CH0 и CH16 зарезервированы для синхронизации и сигнализации.

Почему один trunk E1 подходит для доступа по набору номера конференции

Самым практичным преимуществом доступа E1 trunk является плотность каналов. Одна линия E1 может поддерживать 30 одновременных голосовых вызовов. Для системы телефонных конференций это означает, что многие участники могут звонить по одному и тому же номеру доступа к конференции, и системе не нужна отдельная аналоговая линия для каждого участника.

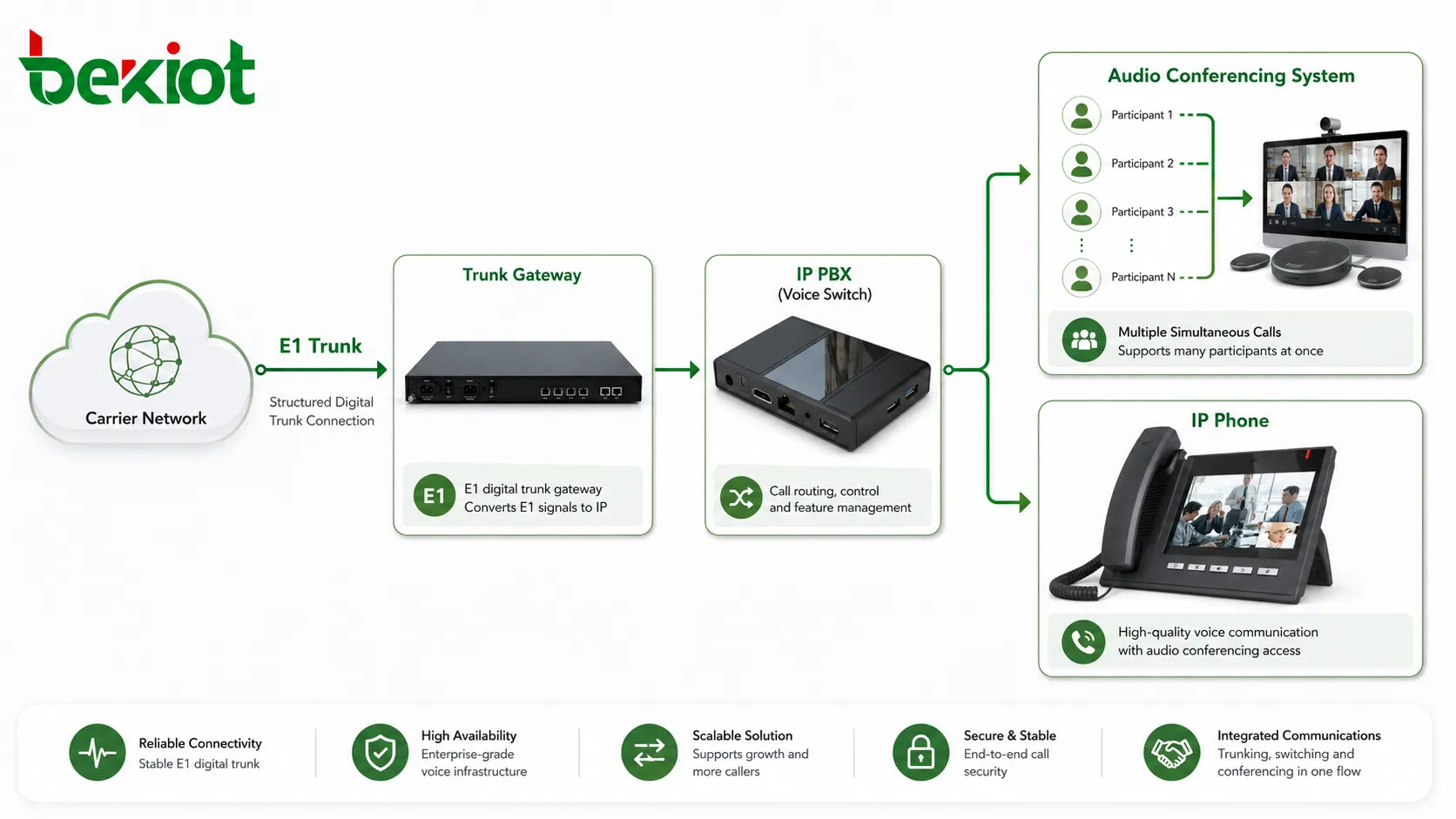

Это особенно подходит для услуг аудиоконференций с набором номера. Участникам нужно запомнить только один унифицированный номер доступа. За этим номером trunk E1 предоставляет несколько каналов-носителей, позволяя многим пользователям одновременно входить в систему конференций.

Когда емкости недостаточно, расширение также становится более понятным. Вместо добавления множества независимых аналоговых линий организация может добавить еще один trunk E1 или увеличить емкость trunk в соответствии с платформой конференций и ресурсами оператора. Общедоступный номер для набора и пользовательский опыт могут оставаться более согласованными.

Связанный продукт: Шлюз Becke IPGA-1E1 Trunk

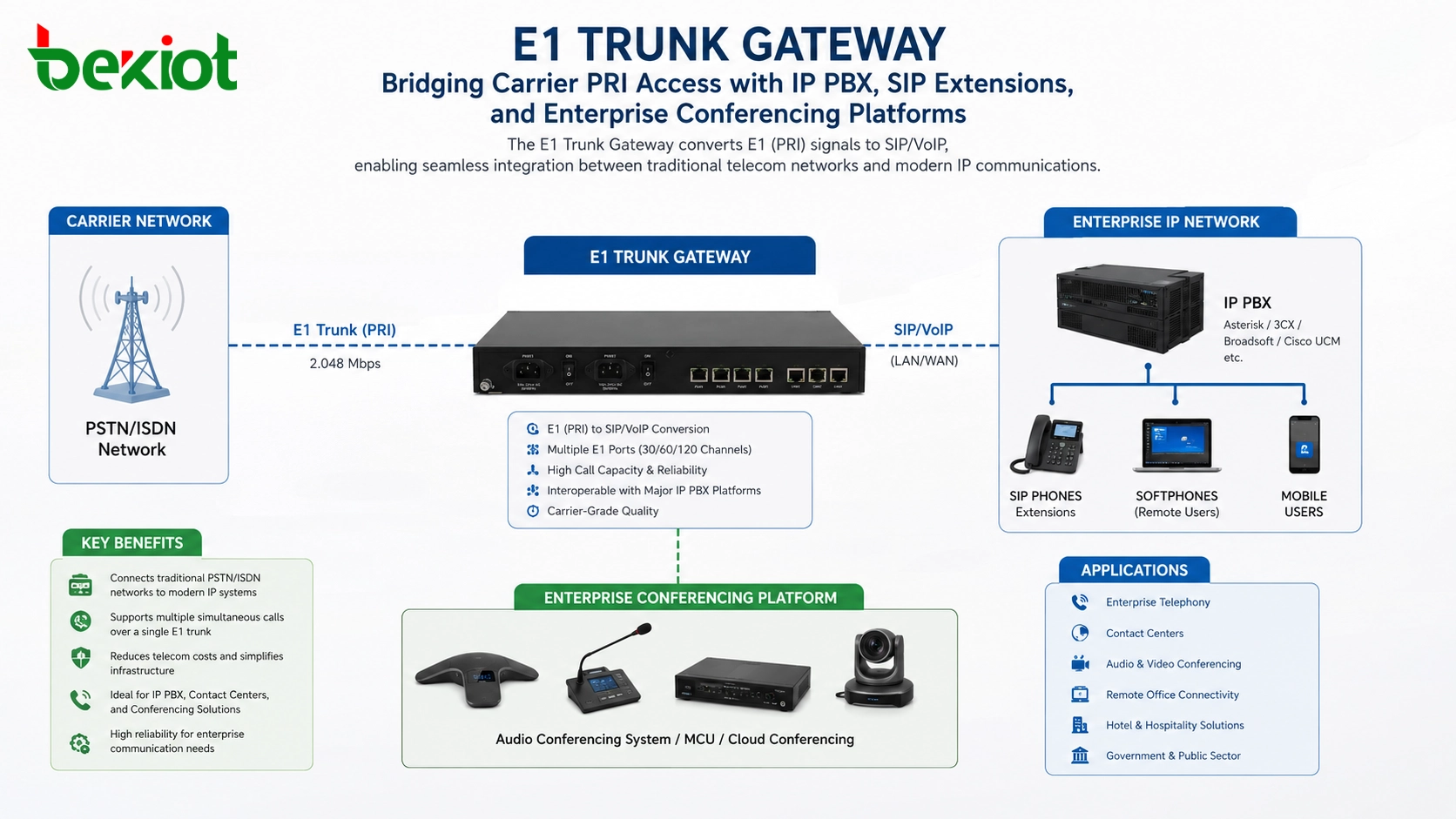

В голосовой среде на основе IP шлюз E1 trunk может использоваться как уровень преобразования и доступа между цепью E1 оператора и IP PBX, SIP-сервером или платформой аудиоконференций. Он позволяет интегрировать традиционные цифровые trunk-ресурсы в современные архитектуры VoIP и унифицированных коммуникаций.

Физический доступ и планирование интерфейсов

При типичном развертывании оператор доставляет услугу E1 в аппаратную комнату заказчика через транспортную инфраструктуру, такую как оптоволокно. Затем устройство передачи или оптического преобразования выдает электрический интерфейс E1 для подключения к оборудованию связи на стороне заказчика.

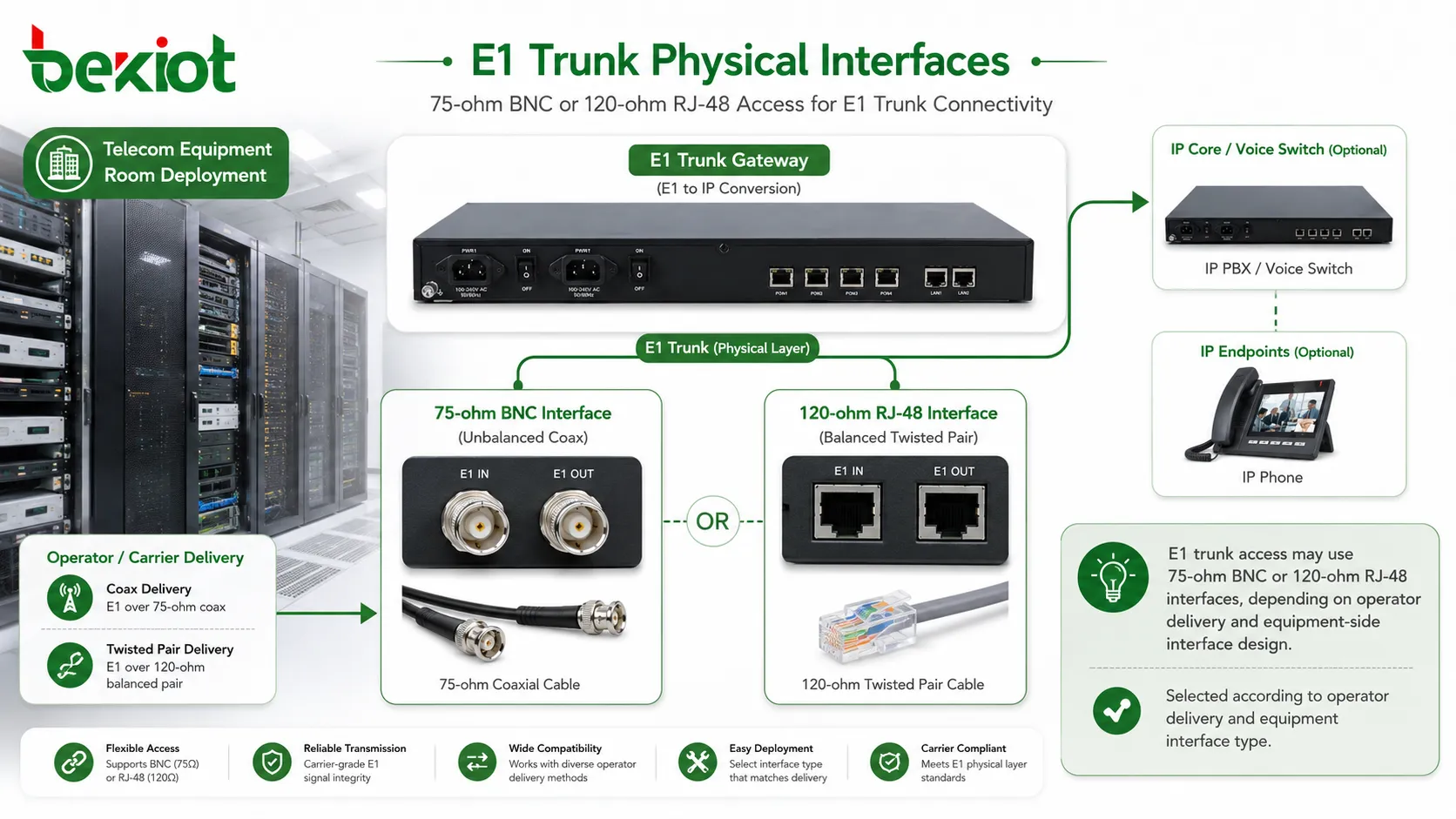

Интерфейсы E1 обычно имеют две физические формы в соответствии с электрическими характеристиками G.703. Одна — это несимметричный интерфейс 75 Ом, обычно использующий двойные коаксиальные разъемы BNC. Другая — симметричный интерфейс 120 Ом, обычно использующий разъем RJ-48 для витой пары.

Разница между доступом 75 Ом и 120 Ом не обязательно препятствует развертыванию. Если сторона оператора и сторона оборудования используют разные типы физических интерфейсов, можно использовать подходящий преобразователь импеданса или адаптер. Ключевым моментом является четкое планирование типа интерфейса перед установкой и обеспечение правильного обращения с кабелями, разъемами, заземлением и расстоянием передачи.

Направление сигнала и согласованность параметров

Установка E1 trunk — это не просто подключение кабеля. Направления передачи и приема должны быть подключены правильно. Когда удаленный коммутатор или устройство оператора использует одну сторону как прием, локальное устройство должно подключаться к соответствующему порту передачи. Когда удаленная сторона передает, локальная сторона должна принимать. Неправильная проводка передачи и приема может помешать установке соединения.

Во время ввода в эксплуатацию на обеих сторонах не должно быть потери сигнала, потери кадров, потери синхронизации мультикадров, аварийных сигналов проскальзывания или других ошибок уровня E1. Эти аварийные сигналы обычно указывают на то, что физический канал, тактирование, обрамление или конфигурация параметров неверны.

Согласованность параметров также критична. Обе стороны интерфейса E1 должны использовать совпадающие настройки для обрамления, сигнализации, CRC, кодирования, источника тактовой частоты и связанных параметров trunk. Даже небольшое несоответствие может вызвать отказ канала, битовые ошибки, проскальзывания, проблемы с синхронизацией кадров или нестабильное поведение вызовов.

Для многих проектов доступа к аудиоконференциям обычно можно попросить оператора предоставить линию E1 с сигнализацией ISDN-PRI, отключенным CRC и кодированием PCM30. Эти настройки все равно должны быть подтверждены в соответствии с требованиями местного оператора, платформы конференций, шлюза trunk и PBX.

Более чистое качество голоса благодаря цифровой передаче

E1 отличается от аналогового телефонного доступа тем, что использует цифровую передачу и структурированные временные интервалы. Это обеспечивает ему большую устойчивость к помехам по сравнению с традиционными аналоговыми линиями. При аналоговом доступе шум линии, проблемы с импедансом, старение медных кабелей и воздействие окружающей среды могут влиять на качество вызовов.

С цифровыми trunk-ами E1 голосовые каналы передаются в более контролируемой цифровой структуре. Когда линия правильно подготовлена и синхронизирована, качество звука обычно становится более четким и стабильным. Это важно для конференций, потому что плохое качество голоса влияет на нескольких участников одновременно и может снизить эффективность собрания.

В системе конференций четкость — это не только фактор комфорта. Более чистый звук помогает участникам идентифицировать выступающих, сокращать повторные объяснения и поддерживать непрерывность собрания. Для командных, диспетчерских, корпоративных координационных собраний и собраний общественных служб стабильное качество голоса является частью надежности системы.

Более быстрое установление вызова с сигнализацией PRI

Еще одним важным преимуществом доступа E1 является эффективность сигнализации. Когда E1 использует сигнализацию ISDN-PRI, информация сигнализации передается отдельно от голосовых каналов-носителей. В общей структуре из 30 голосовых каналов CH16 используется для сигнализации, в то время как остальные 30 каналов используются для голосового трафика.

Это отличается от поведения традиционных аналоговых линий. Аналоговая телефония часто полагается на распознавание состояния на основе тонов, таких как сигнал «Ответ станции», сигнал «Занято», сигнал обратного вызова или другие индикации состояния линии. Эти методы могут быть медленнее и могут приводить к ошибкам обнаружения в определенных средах.

Сигнализация PRI позволяет передавать установление вызова, освобождение, информацию о вызывающем абоненте, назначение каналов и другие действия по управлению вызовами через сигнальные сообщения. Это обеспечивает более быструю обработку соединений и снижает риск неправильного определения тонов. Для платформы конференций, которая может принимать много входящих вызовов за короткий промежуток времени, более быстрая и надежная сигнализация является практическим преимуществом.

Унифицированная нумерация улучшает пользовательский опыт

Доступ к конференции должен быть простым для пользователей. Если участники должны запоминать разные номера, отделы, линии или резервные способы доступа, участие в собрании становится более сложным. Доступ по E1 trunk помогает решить эту проблему, позволяя выполнять много одновременных вызовов за унифицированным номером.

В типичной услуге аудиоконференции пользователи набирают один опубликованный номер доступа к конференции. Затем сеть и платформа конференций обрабатывают назначение каналов и маршрутизацию собрания. Вызывающему абоненту не нужно знать, использует ли система один trunk, несколько trunk-ов или внутреннюю логику маршрутизации.

Это улучшает удобство использования для регулярных собраний, экстренных брифингов, межведомственной координации и уведомлений больших групп. Унифицированный номер также облегчает администраторам публикацию инструкций к собраниям и управление долгосрочными политиками доступа к конференциям.

Масштабируемый доступ для корпоративных и командных систем

Доступ по E1 trunk полезен не только для одного моста конференций. Он также может быть частью более широкой корпоративной голосовой архитектуры. Trunk может подключаться к IP PBX, платформе связи на основе SIP, диспетчерской системе или выделенному серверу конференций через шлюз trunk.

Эта архитектура полезна, когда организации необходимо объединить унаследованный телекоммуникационный доступ с современной IP-связью. Внешние вызывающие абоненты входят через trunk E1, в то время как внутренние пользователи могут подключаться через SIP-абонентские номера, IP-телефоны, программные телефоны, диспетчерские консоли или клиенты унифицированных коммуникаций. Шлюз и PBX направляют вызовы на платформу конференций.

Для командных центров и корпоративных коммуникационных комнат эта конструкция обеспечивает стабильную границу между доступом к общедоступной сети и внутренней IP-связью. Это также позволяет организации сохранять надежность trunk на уровне оператора, одновременно создавая гибкие внутренние голосовые приложения.

Когда E1 все еще является сильным вариантом

Голосовой доступ на основе IP и линии IMS становятся все более распространенными, и полностью IP-голосовые сети являются долгосрочной тенденцией развития. Однако E1 остается сильным вариантом во многих практических проектах аудиоконференций, потому что он зрелый, предсказуемый и широко известен операторам связи и голосовым инженерам.

Организации могут по-прежнему выбирать E1, когда им нужна стабильная емкость входящих вызовов, четкое распределение каналов, устоявшаяся сигнализация PRI, надежное соединение с оператором и совместимость с существующей инфраструктурой PBX или конференций. В некоторых регионах или отраслях E1 по-прежнему является одним из самых надежных способов обеспечения многоканального голосового доступа.

Лучший подход — не рассматривать E1 и IP-голос как противоположные технологии. Во многих развертываниях E1 используется на стороне доступа оператора, в то время как SIP и IP-связь используются внутри корпоративной сети. Шлюз trunk соединяет эти две области и позволяет системе конференций извлекать выгоду как из стабильного цифрового trunk-доступа, так и из гибкой IP-маршрутизации.

Контрольный список развертывания для планирования проекта

Перед развертыванием доступа E1 для системы аудиоконференций проектные группы должны оценить как условия на стороне оператора, так и требования на стороне оборудования. Четкий контрольный список может уменьшить проблемы при вводе в эксплуатацию и сократить время сдачи проекта.

• Подтвердить, предоставляет ли оператор E1 как PRI, и подтвердить ожидаемый режим сигнализации.

• Проверить требуемое количество одновременных входящих и исходящих вызовов конференций.

• Проверить, достаточно ли одного trunk E1 с 30 голосовыми каналами или необходимо несколько trunk-ов E1.

• Подтвердить тип физического интерфейса: BNC 75 Ом или RJ-48 120 Ом.

• Подготовить адаптеры или преобразование импеданса, если сторона оператора и сторона устройства используют разные типы интерфейсов.

• Подтвердить направление проводки передачи и приема перед вводом в эксплуатацию.

• Согласовать параметры обрамления E1, тактирования, CRC, PCM30 и сигнализации на обеих сторонах.

• Проверить наличие потери сигнала, потери кадров, потери мультикадров, аварийных сигналов проскальзывания и битовых ошибок.

• Протестировать параллельность входящих вызовов, скорость установления вызова, поведение при завершении, передачу номера вызывающего абонента и маршрутизацию конференций.

• Спланировать публикацию номеров, отказоустойчивость trunk, расширение емкости, запись и интеграцию с PBX.

Заключение

Доступ по E1 trunk предоставляет практичный и зрелый метод подключения систем аудиоконференций к голосовым сетям операторского уровня. По сравнению с доступом по аналоговым линиям, он снижает сложность прокладки кабелей, поддерживает 30 одновременных голосовых каналов по одной линии 2,048 Мбит/с, обеспечивает единую нумерацию для входящих вызовов, улучшает стабильность голоса и обеспечивает более быстрое управление вызовами через сигнализацию PRI.

Его техническая структура также понятна. Кадр E1 содержит 32 временных интервала, где CH0 используется для синхронизации, CH16 обычно используется для сигнализации, а 30 каналов доступны для голоса. Это делает E1 особенно подходящим для систем конференций, которым требуется, чтобы несколько участников набирали номер через один номер доступа.

Хотя доступ на основе IMS и IP становится все более важным, E1 остается ценным там, где требуются стабильные цифровые trunk-и, предсказуемая пропускная способность каналов и соединение операторского уровня. В сочетании с шлюзом E1 trunk и IP PBX или платформой конференций на основе SIP, он может образовать надежный мост между традиционными телекоммуникационными сетями и современными корпоративными системами связи.

Часто задаваемые вопросы

Сколько одновременных голосовых вызовов может поддерживать один trunk E1?

В обычной голосовой конфигурации PRI один trunk E1 поддерживает 30 одновременных голосовых каналов. Оставшиеся временные интервалы используются для функций синхронизации и сигнализации.

Почему E1 лучше, чем несколько аналоговых линий для конференций?

E1 сокращает физическую проводку, упрощает управление trunk-ами, обеспечивает цифровую передачу голоса, поддерживает единую нумерацию входящих вызовов и позволяет выполнять много одновременных вызовов по одной структурированной цепи.

Работает ли E1 с системами IP PBX?

Да. Trunk E1 может подключаться к IP PBX или системе конференций на основе SIP через шлюз E1 trunk. Шлюз преобразует между стороной традиционного цифрового trunk и стороной IP-голосовой сети.

Что следует проверить, если trunk E1 не может совершать вызовы?

Инженеры должны проверить тип физического интерфейса, проводку передачи и приема, источник тактовой частоты, режим обрамления, настройку CRC, сигнализацию PRI, кодирование PCM30, аварийные сигналы и то, используют ли обе стороны совпадающие параметры trunk.
