Зона 21 — это классификация опасной зоны, применяемая для помещений, в которых взрывоопасная атмосфера в виде облака горючей пыли в воздухе может возникать периодически при нормальной эксплуатации. Практически она находится между Зоной 20, где взрывоопасная пылевая атмосфера присутствует непрерывно, в течение длительного времени или часто, и Зоной 22, где пылевые облака маловероятны при нормальной работе и, если возникают, сохраняются лишь короткое время. Эта классификация широко используется в промышленных секторах, связанных с переработкой порошков, волокон, гранул и мелкодисперсных материалов, способных образовывать воспламеняемые пылевые облака при выделении, диспергировании или перемешивании.
Понимание Зоны 21 важно, потому что опасности горючей пыли часто недооценивают. Пыль может незаметно накапливаться на поверхностях оборудования, внутри транспортных систем или в местах перегрузки. При диспергировании в воздухе и воздействии достаточного источника воспламенения такое пылевое облако может мгновенно воспламениться. В результате классификация зоны как Зоны 21 влияет на выбор оборудования, конструкцию оболочек, ограничение температуры, вводы кабелей, режимы инспекций и общий подход к защите от взрывов.
Что такое опасная зона по пыли Зона 21?
Опасная зона по пыли Зона 21 — это место, где облако горючей пыли может возникать периодически при нормальной эксплуатации. Фраза «нормальная эксплуатация» имеет ключевое значение: она относится не только к идеальным условиям лабораторного режима, но и к типам выбросов, возникающим при обычной промышленной деятельности — например, при наполнении, опорожнении, перегрузке, просеивании, смешивании или циклах очистки. Если такие обычные операции время от времени создают облако горючей пыли, окружающая территория может потребовать классификации как Зона 21.

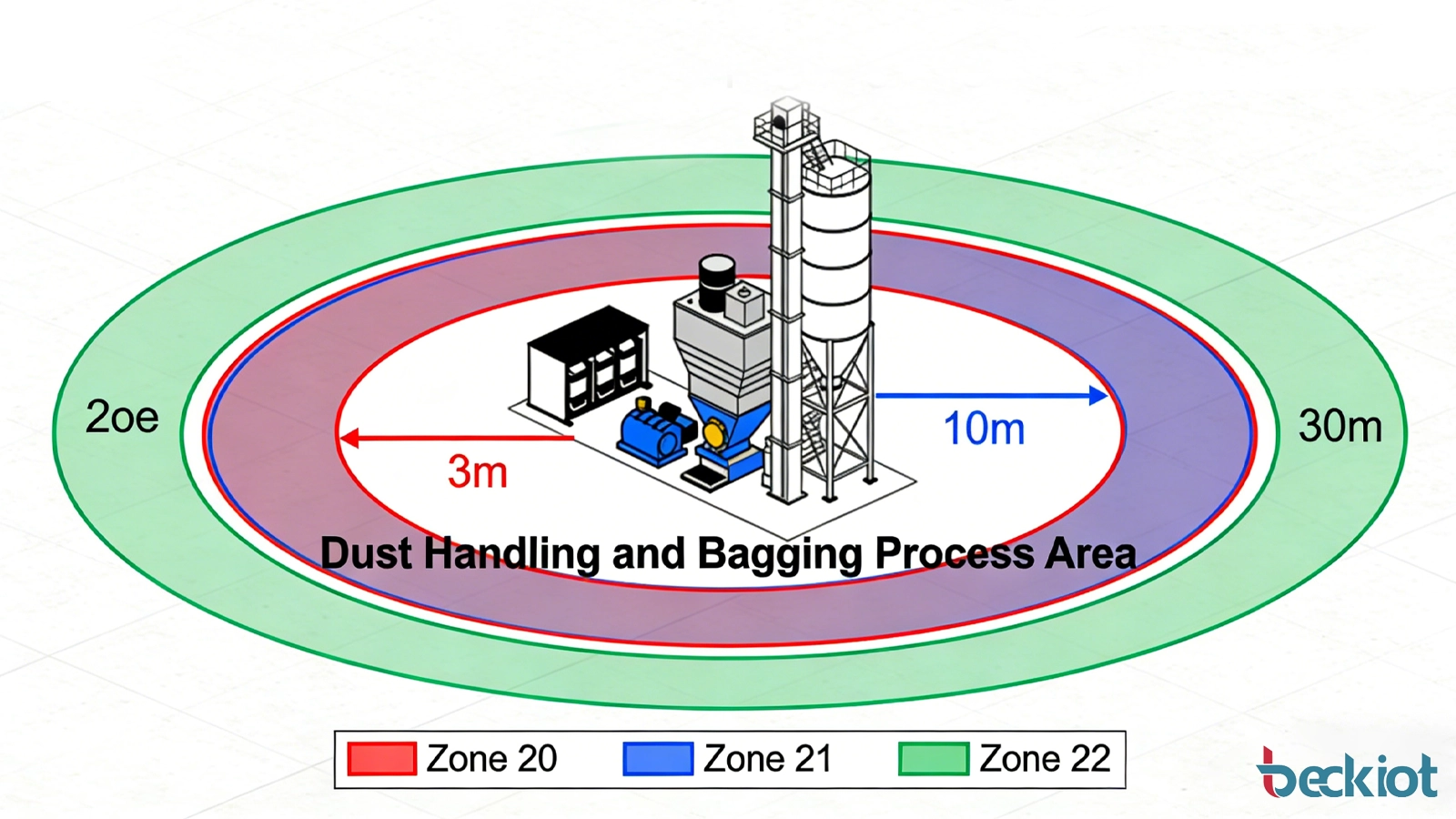

Типичные места с Зоной 21 включают зоны вокруг станций загрузки в мешки, точек выгрузки ковшовых элеваторов, конвейеров, смесителей, мельниц, сит, циклонов, фасовочных машин и люков для осмотра на оборудовании для работы с пылью. На пищевых предприятиях это может быть пыль муки, сахара, крахмала, сухого молока, какао и комбикормов. При деревообработке — пыль от шлифовки и распила. На химических и фармацевтических предприятиях — тонкие органические порошки. В металлургии некоторые мелкодисперсные материалы также создают опасность горючей пыли при соответствующих условиях.
Зона 21 определяется не только наличием пыли: она должна быть горючей, способной диспергироваться в воздухе, а сценарий выброса — правдоподобным при нормальной эксплуатации. Поэтому классификация зоны зависит от свойств материала, частоты выбросов, вентиляции, уборки, накопления слоев пыли, компоновки оборудования и характера технологического процесса.
Какие стандарты определяют Зону 21?
Основная международная база заложена в серии стандартов IEC 60079. Для классификации зон по пыли стандарт IEC 60079-10-2 регламентирует взрывоопасные пылевые атмосферы и задает основания для отнесения зоны к категории 20, 21 или 22. Для конструкции, испытаний и маркировки оборудования стандарт IEC 60079-0 устанавливает общие требования к взрывозащищенному оборудованию, а IEC 60079-31 регулирует защиту оболочкой «t» для взрывоопасных пылевых атмосфер. Для проектирования, выбора и монтажа электрооборудования основным нормативом является IEC 60079-14, а инспекция и техническое обслуживание в течение всего срока службы рассматриваются в IEC 60079-17.
На европейском рынке важную роль играет система ATEX. Директива 1999/92/ЕС регулирует безопасность на рабочих местах и классификацию опасных зон, включая формальное определение Зоны 21 для горючих пылевых атмосфер. Директива 2014/34/ЕС касается оборудования и защитных систем, предназначенных для использования в потенциально взрывоопасных атмосферах. По системе ATEX для Зоны 21 обычно требуется оборудование, подходящее для приложений Категории 2D, что соответствует высокому уровню защиты от пылевых опасностей.
Эти стандарты и директивы действуют совместно, а не изолированно. Классификация зоны определяет уровень опасности, стандарты на продукцию — правила проектирования и испытаний оборудования, а нормативы по монтажу и обслуживанию гарантируют сохранность концепции защиты в течение всего срока службы оборудования.
Оценка Зоны 21 на практике
На реальных предприятиях отнесение территории к Зоне 21 осуществляется на основе исследования классификации зон с оценкой рисков. Инженеры анализируют источник выброса пыли, ее количество, характер диспергирования, вероятность образования облаков, эффективность вентиляции и продолжительность сохранения взрывоопасной атмосферы. Важны и слои пыли: накопленная пыль может подниматься в воздух под действием воздушного потока, вибрации, механического воздействия или при уборке. Кроме того, горячие поверхности, покрытые слоями пыли, создают риск воспламенения даже без видимого пылевого облака.
Поэтому классификация зоны учитывает не только наличие пыли в воздухе в конкретный момент, но и поведение производства в течение времени. Точка перегрузки, где пыль выделяется кратковременно, но регулярно при каждом цикле загрузки, все равно может потребовать классификации как Зона 21. Аналогично участок осмотра бункера, часто открываемый при обычной эксплуатации, создает периодический, но ожидаемый выброс. Качественная уборка и аспирация могут сократить размер опасной зоны, но не отменяют необходимости правильной классификации, если выброс горючей пыли остается правдоподобным.
Классы защиты и маркировка Ex для Зоны 21
Одно из ключевых положений при выборе оборудования для Зоны 21: обычная пылезащита сама по себе недостаточна. Изделие должно быть пригодным для работы во взрывоопасных пылевых атмосферах, а не просто устойчивым к попаданию грязи. Поэтому инженеры учитывают не только простой индекс защиты IP, но и полную маркировку Ex, концепцию оболочки, ограничение температуры, основание сертификации и условия монтажа.
1. Уровень защиты оборудования и категория ATEX
Зона 21 обычно соответствует уровню защиты оборудования Db по системе IEC и Категории 2D по системе ATEX. Это означает, что оборудование предназначено для условий, при которых взрывоопасная пылевая атмосфера может возникать периодически при нормальной эксплуатации. То есть изделие должно обеспечивать высокий уровень защиты от пылевых опасностей, а не только обычную промышленную прочность.
2. Защита оболочкой «t»
Для многих электротехнических изделий, используемых в пылевых атмосферах, типичной концепцией защиты является Ex t (в маркировке часто указывается как Ex tb). Стандарт IEC 60079-31 регулирует этот метод защиты: он направлен на предотвращение попадания пыли в оболочку и ограничение температуры поверхности, чтобы исключить воспламенение пылевых облаков или слоев пыли. Для применения в Зоне 21 маркировка обычно включает уровень «b» — например, Ex tb — вместе с соответствующей группой пыли и уровнем защиты EPL.
3. Группы пыли IIIA, IIIB и IIIC
Пылевые атмосферы дополнительно разделены на группы III. IIIA включает горючие летучие частицы, IIIB — непроводящую пыль, IIIC — проводящую пыль. Это важно, потому что проводящая пыль предъявляет более высокие требования к конструкции оборудования. Изделие для Зоны 21, сертифицированное для группы IIIC, как правило, подходит и для менее сложных приложений групп IIIA и IIIB, но обратное неверно.
4. Маркировка температуры поверхности
При пылевых опасностях контроль температуры имеет решающее значение. На маркировке оборудования часто указывается максимальная температура поверхности — например, T85°C или T120°C. Выбранное изделие должно работать ниже температуры воспламенения реальной пыли с достаточным техническим запасом. Это особенно важно при накоплении слоев пыли: изолирующий пылевой слой может повысить температуру поверхности оборудования и увеличить риск воспламенения.
5. Защита IP и целостность оболочки
Индексы защиты IP все еще важны, но их нужно интерпретировать правильно. Стандарт IEC 60529 определяет систему кодов IP для защиты оболочек от попадания твердых частиц и жидкостей. В опасных пылевых зонах часто требуется высокий уровень защиты от пыли для поддержания концепции взрывозащиты Ex. На практике инженеры часто выбирают герметичные оболочки, такие как IP6X, особенно при наличии мелкой пыли и агрессивных условий очистки. Однако сам по себе индекс IP не подтверждает пригодность оборудования для Зоны 21: он должен сочетаться с правильной конструкцией Ex, испытаниями, маркировкой и сертификацией.

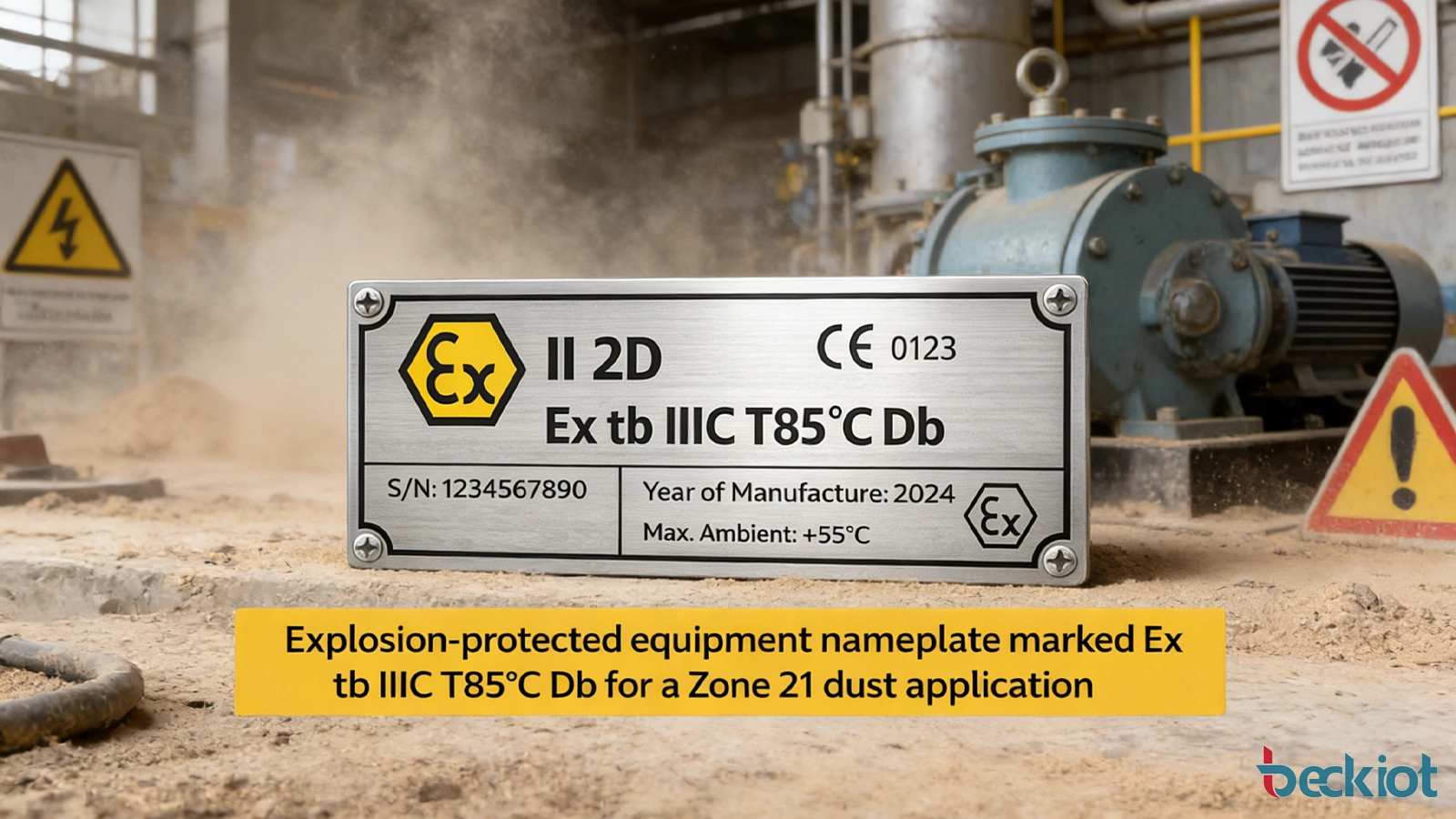

Типичная маркировка для применения в Зоне 21 по пыли выглядит так:
Ex tb IIIC T85°C Db
Ex обозначает взрывозащищенное оборудование.
tb указывает на защиту оболочкой «t» на соответствующем уровне для пылевых условий.
IIIC обозначает самую требовательную группу пыли — проводящую.
T85°C — максимально допустимая температура поверхности.
Db — уровень защиты оборудования, подходящий для Зоны 21.
Чем индекс IP отличается от маркировки Ex
Это одна из самых распространенных причин путаницы. Оболочка с индексом IP66 или IP67 может быть очень эффективной в пыльных или влажных промышленных условиях, но автоматически не является взрывозащищенным оборудованием. Код IP в основном указывает на устойчивость к попаданию твердых частиц и воды при заданных испытательных условиях. Пригодность для Зоны 21, напротив, зависит от того, спроектировано и оценено ли оборудование так, чтобы не воспламенять окружающую взрывоопасную пылевую атмосферу. Это требует учета конструкции оболочки, теплового режима, аварийных режимов, материалов, устойчивости к пыли, маркировки и сертификации.
Короче говоря, индекс IP обеспечивает экологическую защиту, а маркировка Ex решает проблему риска воспламенения во взрывоопасных атмосферах. Для Зоны 21 оба показателя могут быть важны, но они не взаимозаменяемы.
Типичные области применения оборудования для Зоны 21

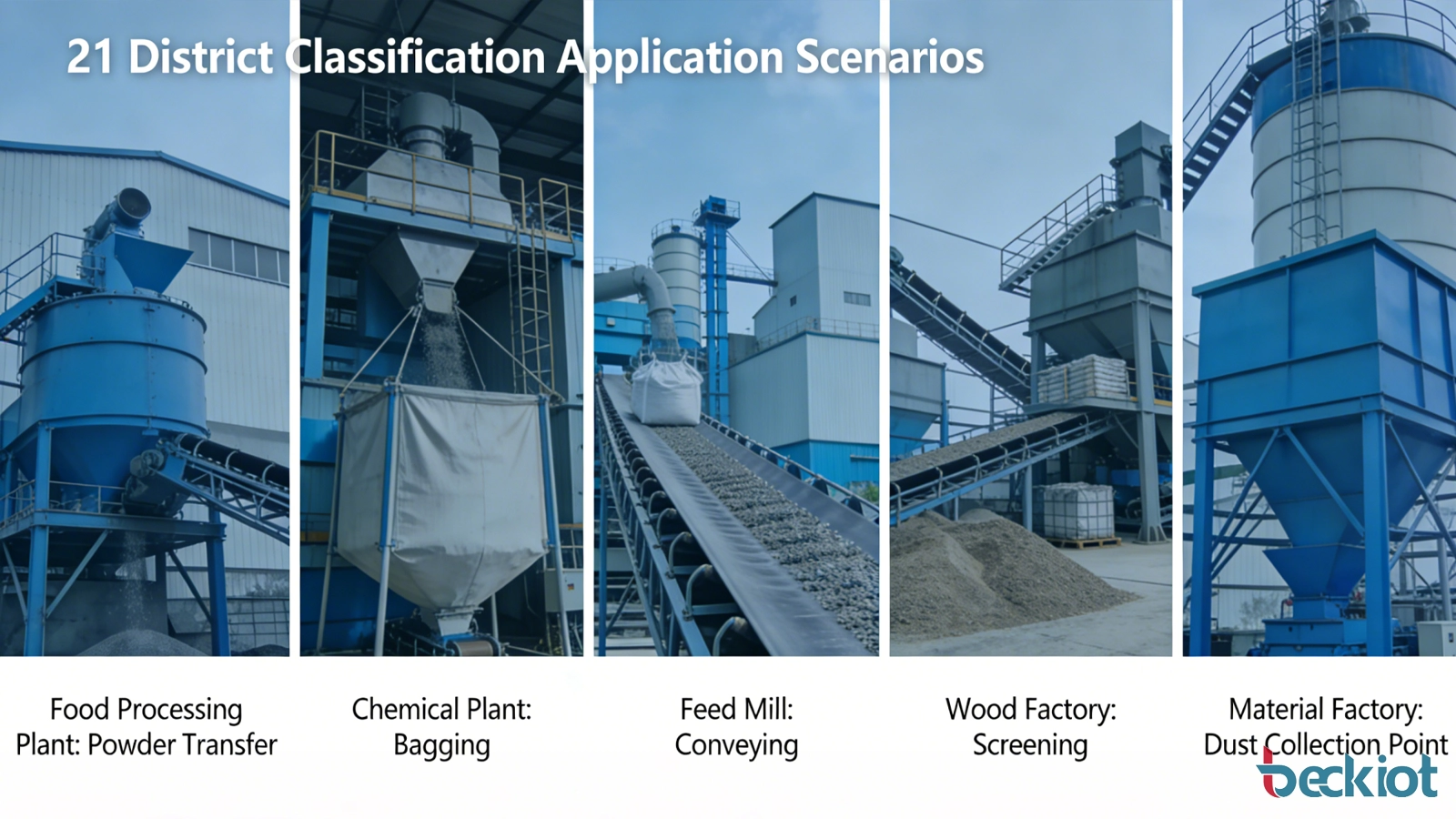

Оборудование для Зоны 21 используется во многих отраслях, где при обычной эксплуатации возможно выделение горючей пыли. Ниже перечислены наиболее распространенные примеры:
Переработка пищевых продуктов и зерна: мельницы, комбикормовые заводы, линии по работе с сахаром, крахмалом, переработке злаков и фасовке сухого молока.
Деревообработка: лесопилки, линии шлифовки, системы аспирации деревообрабатывающего оборудования, заводы по производству пеллет и панелей.
Химическая и фармацевтическая промышленность: тонкие органические порошки, добавки, промежуточные продукты и точки перегрузки партионных материалов.
Металлургия и перспективные материалы: отдельные мелкодисперсные металлические порошки, углеродная пыль и системы для работы с специальными материалами.
Переработка отходов и транспортировка сыпучих материалов: точки перегрузки, сепараторы, линии измельчения, дозирующие системы и интерфейсы сбора пыли.
В таких условиях типичным оборудованием для Зоны 21 могут быть промышленные телефоны, переговорные устройства, местные пульты управления, распределительные коробки, осветительные приборы, громкоговорители, сигнальные устройства, датчики, двигатели, кабельные вводы и корпуса камер — при условии их правильной сертификации и монтажа для работы в пылевых опасных зонах.
Особенности выбора и монтажа оборудования для Зоны 21
Выбор оборудования для Зоны 21 не сводится к покупке сертифицированного изделия: монтаж должен сохранять концепцию взрывозащиты. Кабельные вводы, сальники, заглушки, герметизирующие элементы, уплотнения, способы крепления и доступ для обслуживания должны соответствовать сертифицированным условиям эксплуатации. При компоновке следует учитывать накопление пыли вокруг теплонагруженных устройств. Системы вентиляции и аспирации должны анализироваться вместе с электротехническим проектом, а не как отдельный вопрос.
Инженеры также должны проверять реальные свойства пыли на предприятии — включая поведение частиц, склонность к образованию слоев, характеристики воспламенения и проводимость при необходимости. Изделие, подходящее для одной линии переработки порошков, может быть непригодным для другой при изменении группы пыли или температурного режима. Поэтому данные с табличек, сертификаты и инструкции по монтажу всегда следует сверять с результатами исследования классификации зон на объекте.
Распространенные ошибки при проектах для Зоны 21
Предположение, что обычное промышленное пылезащищенное оборудование автоматически подходит для взрывоопасных пылевых атмосфер.
Выбор только по индексу IP без учета маркировки Ex, группы пыли и данных о температуре поверхности.
Игнорирование риска проводящей пыли, где может потребоваться оборудование группы IIIC.
Непонимание влияния накопления слоев пыли на поверхностях оболочек.
Использование сертифицированного оборудования с несоответствующими сальниками, вводами или аксессуарами.
Рассмотрение классификации зон как формальной процедуры, а не реальной инженерной оценки.
Часто задаваемые вопросы
Является ли Зона 21 более опасной, чем Зона 22?
Да. Зона 21 означает, что взрывоопасная пылевая атмосфера может возникать периодически при нормальной эксплуатации, а Зона 22 — что это маловероятно при обычной работе и, если возникает, сохраняется лишь короткое время.
Какое оборудование обычно используется в Зоне 21?
Для приложений в Зоне 21 обычно выбирают оборудование с подходящей для пылевых условий взрывозащищенной концепцией, часто маркированное уровнем защиты EPL Db и использующее защиту оболочкой типа Ex tb. Конкретный выбор зависит от группы пыли, температурных требований и условий монтажа.
Достаточно ли индекса IP65 для Зоны 21?
Сам по себе — нет. Защита IP не обеспечивает взрывозащиту. Изделие для Зоны 21 должно иметь правильную конструкцию Ex, маркировку и сертификацию в дополнение к соответствующему уровню защиты оболочки.
В чем разница между Зоной 20 и Зоной 21?
Зона 20 применяется, когда взрывоопасная пылевая атмосфера присутствует непрерывно, длительное время или часто. Зона 21 — когда она может возникать периодически при нормальной эксплуатации.
Могут ли слои пыли быть опасными даже без видимого пылевого облака?
Да. Слои пыли опасны, потому что могут перемешиваться и диспергироваться в воздух, а также изолировать горячие поверхности и повышать риск воспламенения. Поэтому уборка и контроль температуры одинаково важны в опасных пылевых зонах.
Применяется ли Зона 21 только в помещениях?
Нет. Хотя многие пылевые технологические опасности возникают внутри помещений, Зона 21 может существовать и на открытом воздухе — там, где при нормальных эксплуатационных условиях выделяется, оседает и может диспергироваться горючая пыль.
Заключение
Зона 21 — важная классификация для предприятий, где при нормальной эксплуатации периодически возникают облака горючей пыли. Она регулируется признанными нормативами, такими как IEC 60079 и ATEX, и требует более высоких требований, чем обычная промышленная устойчивость. Правильный выбор оборудования зависит от полной концепции защиты, включая маркировку Ex, уровень защиты EPL или категорию, группу пыли, температуру поверхности, целостность оболочки и соответствие монтажа нормативам. При комплексной оценке этих факторов защита Зоны 21 становится структурированной инженерной задачей, а не предположением на основе внешнего вида или общих заявлений о пылезащите.
