Зона 22 — это классификация опасной зоны, применяемая для помещений, где взрывоопасная атмосфера в виде облака горючего пылевоздушного состава в обычном режиме эксплуатации вряд ли возникает, а если возникает, то сохраняется только в течение короткого периода. Проще говоря, Зона 22 представляет собой категорию зон с горючей пылью с наименьшей частотой возникновения опасности. Это по-прежнему опасное место, но менее серьезное, чем Зона 20 и Зона 21, поскольку ожидаемое появление взрывоопасного пылевого облака происходит реже и длится меньше по времени.

Это определение важно, так как многие промышленные объекты работают с порошками, гранулами, волокнами и мелкодисперсными материалами, которые при определенных условиях могут образовывать пылевые облака. Даже при редких выбросах пыли риск не исчезает. Незначительные утечки, нарушение целостности пылевых отложений, кратковременные выбросы при транспортировке, неплотная герметизация или временные сбои технологического процесса все равно могут создать воспламеняющееся пылевое облако. Поэтому классификация Зоны 22 остается крайне актуальной в пищевой промышленности, производстве комбикормов, деревообработке, фармацевтике, химической промышленности, переработке отходов, транспортировке сыпучих материалов и других отраслях, работающих с твердыми сыпучими веществами.

Зону 22 часто неправильно понимают, так как она звучит как зона «невысокого риска». На самом деле это контролируемая классификация опасной зоны, которая все равно требует правильного подбора оборудования, корректных методов монтажа и четкого понимания свойств реальной пыли, присутствующей на объекте. Пыльное окружение автоматически не относится к Зоне 22, а территория Зоны 22 автоматически не является безопасной для обычного промышленного оборудования. Классификация должна быть привязана к частоте выбросов, свойствам пыли, образованию слоев пыли, вентиляции и риску воспламенения.

Что такое опасная зона с пылью Зоны 22?

Опасная зона с пылью Зоны 22 — это место, где горючее пылевое облако в обычном режиме эксплуатации вряд ли возникает, а если возникает, то существует только короткое время. Эта формулировка является точной и требует внимательного прочтения. Пыль должна быть горючей, способной подниматься в воздух, сценарий выброса должен быть реальным, а вероятная продолжительность существования взрывоопасной атмосферы — кратковременной, а не непрерывной или периодической в рамках обычной эксплуатации.

Это означает, что Зона 22 чаще применяется к территориям за пределами основных точек выброса пыли, а не непосредственно в них. Например, основная точка выгрузки порошкового конвейера может относиться к Зоне 21, а окружающая территория на большем расстоянии, где пыль не ожидается, но может появиться кратковременно из-за утечки или нарушения, — к Зоне 22. Аналогично внутреннее пространство пылеуловителя может относиться к Зоне 20, близлежащие интерфейсы оборудования — к Зоне 21, а внешняя рабочая зона с эффективной вытяжкой и надлежащим санитарным состоянием — к Зоне 22.

Таким образом, Зона 22 играет важную роль в практическом проектировании производственных объектов. Она позволяет инженерам определить границу опасности горючей пыли с наименьшим риском, сохраняя при этом требование к соответствующей защите. Это не общее обозначение «грязных зон». Напротив, это классификация для мест, где возможно кратковременное образование взрывоопасного пылевого облака, даже если оно не ожидается в обычных рабочих условиях.

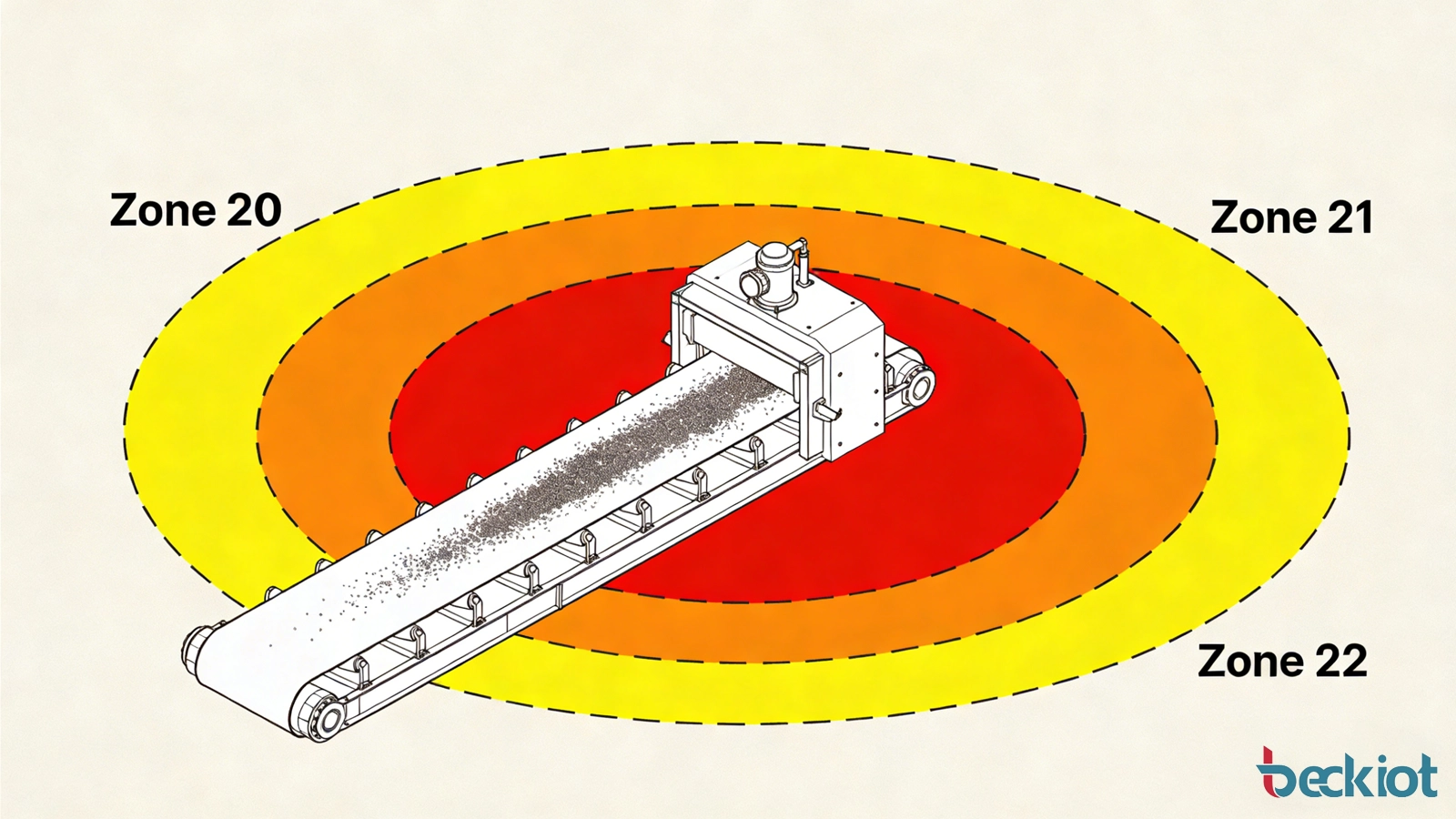

Отличие Зоны 22 от Зон 20 и 21

Проще всего понять Зону 22, сравнив ее с другими пылевыми зонами. Зона 20 применяется там, где взрывоопасная пылевая атмосфера присутствует непрерывно, в течение длительных периодов или часто. Зона 21 — там, где она вероятно возникает периодически в обычном режиме эксплуатации. Зона 22 — там, где в обычном режиме она вряд ли возникает, а если возникает, то сохраняется только кратковременно.

Именно поэтому один и тот же объект может одновременно включать все три пылевые зоны. Внутри силосов, фильтров и герметичных технологических сосудов риск может обосновывать отнесение к Зоне 20. На станциях наполнения, точках транспортировки и отверстиях оборудования, где выбросы ожидаются при обычной эксплуатации, риск обосновывает отнесение к Зоне 21. В окружающих помещениях, где выбросы являются аномальными, ограниченными или быстро рассеивающимися, классификация может соответствовать Зоне 22.

Практическое следствие заключается в том, что требования к оборудованию часто различаются от зоны к зоне. Однако меньшая вероятность возникновения опасности в Зоне 22 не означает, что защиту можно игнорировать. Слои пыли, электростатические эффекты, перегретые поверхности, плохое техническое обслуживание или временные условия выброса все равно могут создать реальный сценарий воспламенения.

Какие стандарты определяют Зону 22?

Международная система классификации опасных зон с пылью основана на серии стандартов МЭК 60079. Стандарт МЭК 60079-10-2 регулирует классификацию зон для взрывоопасных пылевых атмосфер и является основным документом, используемым для определения, следует ли относить местность к Зоне 20, Зоне 21 или Зоне 22. Стандарт МЭК 60079-0 устанавливает общие требования к взрывозащищенному оборудованию, включая маркировку и основные принципы конструкции, а стандарт МЭК 60079-31 регулирует защиту оборудования от воспламенения пыли с помощью оболочки «t» для взрывоопасных пылевых атмосфер. Для проектирования монтажа и подбора оборудования ключевым документом является МЭК 60079-14, а контроль и техническое обслуживание регулируются МЭК 60079-17.

В Европе система ATEX имеет не меньшее значение. Директива 1999/92/ЕС устанавливает определения классификации рабочих мест для опасных зон и формально определяет Зону 22 как место, где взрывоопасная атмосфера в виде облака горючего пылевоздушного состава в обычном режиме эксплуатации вряд ли возникает, а если возникает, то сохраняется только в течение короткого периода. Та же директива отмечает, что слои, отложения и насыпи горючей пыли необходимо рассматривать как источники, способные образовывать взрывоопасную атмосферу. Директива 2014/34/ЕС регулирует оборудование и защитные системы, предназначенные для использования в потенциально взрывоопасных атмосферах, и поддерживает систему соответствия для продуктов, размещаемых на рынке ЕС.

Эти стандарты и директивы не следует рассматривать как изолированные источники. Классификация зон, сертификация оборудования, проектирование монтажа и постоянный контроль взаимодействуют между собой. Корректный проект для Зоны 22 зависит от согласованной работы всех этих элементов.

Оценка Зоны 22 на реальных объектах

На практике классификация Зоны 22 определяется на основе исследования классификации зон, а не предположений. Инженеры анализируют свойства горючей пыли, планировку технологического процесса, объем обрабатываемого материала, источники выбросов пыли, частоту и продолжительность выбросов, схемы воздушных потоков, эффективность вытяжки и санитарное состояние помещений. Они также оценивают, могут ли накапливаться пылевые отложения и впоследствии подниматься в воздух из-за вибрации, уборки, механического воздействия или случайных воздушных потоков.

Вентиляция и герметизация особенно важны при оценке Зоны 22. Хорошо герметизированная транспортная система с эффективной локальной вытяжкой может ограничить распространение опасной зоны до небольшой окружающей территории. Аналогично, объект с строгим санитарным состоянием и контролем пыли может предотвратить массовое накопление пыли и уменьшить реальный размер опасного пылевого облака. Тем не менее классификация не может основываться на оптимизме. Инженеры должны учитывать реальное поведение оборудования в эксплуатации, а не только идеальные проектные решения.

Это одна из причин, по которой Зона 22 распространена на периферийных технологических зонах. Выбросы могут быть редкими, а облако существовать только кратковременно, но если такое событие реально возможно, а пыль является горючей, все равно может потребоваться отнесение территории к опасной зоне.

Классы защиты и маркировка Ex для Зоны 22

При подборе оборудования для Зоны 22 наиболее частая ошибка — сосредоточиться только на том, является ли продукт «пыленепроницаемым». Подбор оборудования для Зоны 22 требует больше, чем общего заявления о защите от проникновения частиц. Продукт должен быть пригодным для работы во взрывоопасной атмосфере с горючей пылью, то есть инженеры должны изучать полную маркировку Ex, уровень защиты оборудования, группу пыли, максимальную температуру поверхности, основание сертификации и условия монтажа.

1. Уровень защиты оборудования и категория ATEX

Зона 22 обычно соответствует уровню защиты оборудования Dc по системе МЭК и на практике часто ассоциируется с оборудованием категории 3D в приложениях ATEX. Оборудование с повышенной защитой также может использоваться при необходимости, но ключевой момент — выбранный продукт должен соответствовать реальной зоне и опасности, связанной с пылью, определенным в исследовании классификации.

2. Защита с помощью оболочки «t»

Для многих электрических изделий, работающих в пылевых атмосферах, наиболее известным концептом защиты является Ex t, при этом оборудование для Зоны 22 часто маркируется как Ex tc. Этот метод регулируется стандартом МЭК 60079-31 и основан на целостности оболочки в сочетании с ограничением температуры поверхности, чтобы горючая пыль снаружи оборудования не воспламенялась. Он широко применяется для промышленных телефонов, громкоговорителей, сигнальных маяков, соединительных коробок, осветительных приборов, пультов управления, корпусов камер и аналогичных изделий, предназначенных для мест с горючей пылью.

3. Группы пыли IIIA, IIIB и IIIC

Оборудование для пылевых атмосфер также относится к категориям группы III. IIIA — горючие летучие частицы, IIIB — непроводящая пыль, IIIC — проводящая пыль. Это различие важно, так как проводящая пыль предъявляет повышенные требования к конструкции оболочки и целостности защиты. Оборудование, сертифицированное для группы IIIC, как правило, пригодно для менее требовательных групп пыли IIIA и IIIB при условии соответствия остальной маркировки и предельных температур.

4. Максимальная температура поверхности

При опасности, связанной с горючей пылью, контроль температуры поверхности имеет решающее значение. Маркировка оборудования для Зоны 22 может указывать максимальную температуру поверхности, например T85°C, T100°C или T120°C. Выбранный температурный предел должен оставаться ниже характеристик воспламенения реальной присутствующей пыли с техническим запасом, учитывающим как взвешенные в воздухе пылевые облака, так и слои пыли на поверхности оболочки.

5. Класс защиты IP и целостность оболочки

Классы защиты IP остаются важными для Зоны 22, так как устойчивость оболочки к проникновению пыли является частью поддержания целостности защиты. Стандарт МЭК 60529 определяет систему кодов IP для защиты оболочек от проникновения твердых частиц и воды. Однако код IP является только частью оценки. Высокий класс защиты IP автоматически не доказывает, что оборудование пригодно для работы во взрывоопасных пылевых атмосферах. Соответствие требованиям Зоны 22 требует соответствующего концепта защиты Ex и основания сертификации в дополнение к надлежащей герметизации от внешней среды.

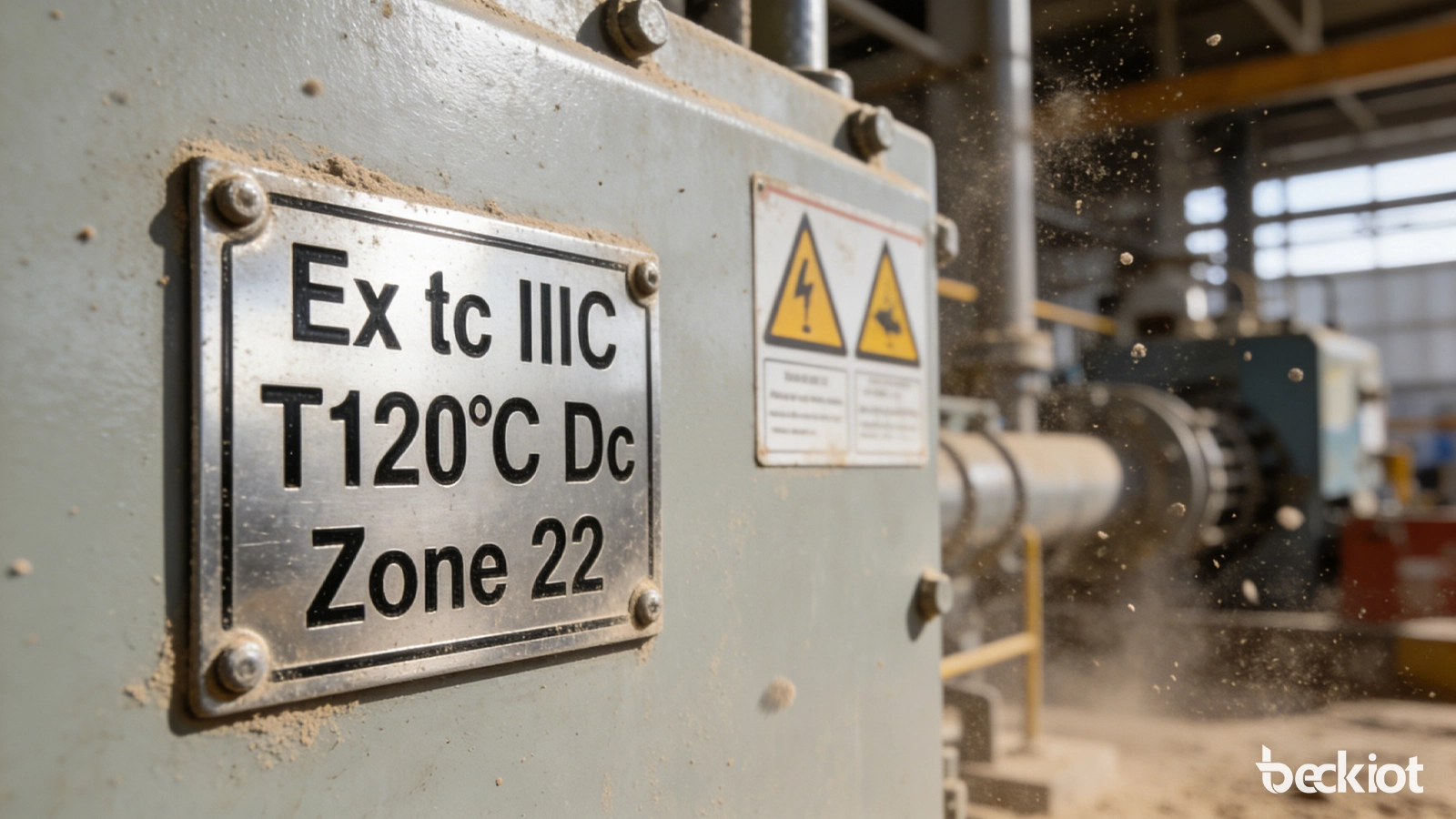

Типичная маркировка для применения в пылевой Зоне 22 может выглядеть так:

Ex tc IIIC T120°C Dc

• Ex обозначает взрывозащищенное оборудование.

• tc указывает на концепт защиты от пыли на основе оболочки для использования в Зоне 22.

• IIIC подтверждает пригодность для проводящей пыли — самой требовательной категории пыли группы III.

• T120°C указывает максимально допустимую температуру поверхности.

• Dc обозначает уровень защиты оборудования, обычно ассоциируемый с Зоной 22.

Почему класс защиты IP не равен маркировке Ex

Одна из самых частых ошибок при закупке — предположение, что изделие с классом защиты IP65 или IP66 автоматически пригодно для Зоны 22. Это неверно. Код IP в основном указывает степень защиты от проникновения твердых частиц и воды в стандартных условиях испытаний. Сам по себе он ничего не говорит о контроле воспламенения в атмосфере с горючей пылью.

Защита Ex решает другую задачу — может ли оборудование работать, не становясь эффективным источником воспламенения в потенциально взрывоопасной атмосфере. Это требует учета теплового поведения, конструкции оболочки, выбора материалов, устойчивости к неисправностям, характеристик защиты от проникновения пыли, маркировки, испытаний и сертификации. Другими словами, класс защиты IP обеспечивает экологическую защиту, а маркировка Ex — взрывобезопасность. Изделие для Зоны 22 часто требует обе характеристики, но одна не заменяет другую.

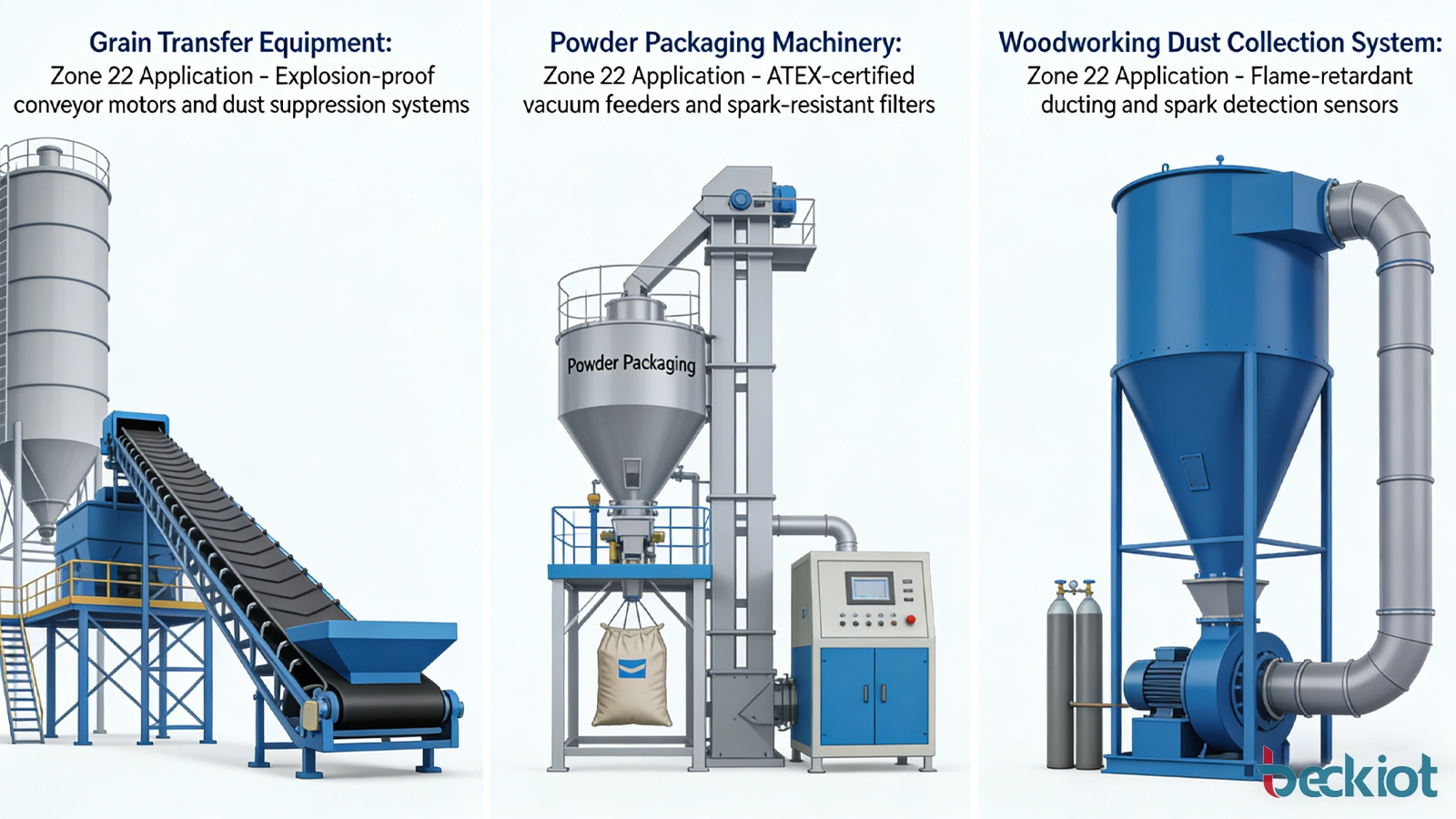

Типичные области применения оборудования для Зоны 22

Оборудование для Зоны 22 широко используется в районах, окружающих процессы с горючей пылью, где вероятность образования пылевого облака ограничена, но все же реальна. Типичные области применения включают:

1. Предприятия пищевой промышленности и зернопереработки: периферийные зоны вокруг процессов обработки муки, транспортировки сахара, производства комбикормов, дозирования круп и линий упаковки порошков.

2. Предприятия деревообработки и производства плит: окружающие зоны рядом с линиями шлифовки, оборудованием для транспортировки опилок, интерфейсами вытяжки и системами обработки гранул.

3. Химическая и фармацевтическая промышленность: внешние технологические зоны вокруг точек транспортировки порошков, смесителей, наполнительного оборудования и упаковочных камер с контролируемым выбросом пыли.

4. Переработка сыпучих материалов и утилизация отходов: периферийные зоны рядом с сепараторами, бункерами, дозирующим оборудованием и герметичными конвейерами, обрабатывающими мелкодисперсные горючие твердые вещества.

5. Коммунальные службы и производственное обслуживание: местные сигнальные устройства, переговорные устройства, станции вызова, громкоговорители и полевое контрольное оборудование, установленное рядом с технологическими зонами, классифицированными по пыли.

В этих местах категория продуктов может включать промышленные телефоны, переговорные станции, звуковые громкоговорители, сигнальные маяки, операторские пульты, соединительные коробки, корпуса камер, осветительные приборы, местные пульты управления и кабельные аксессуары, при условии их правильной сертификации для работы в классифицированной пылевой атмосфере.

Типичные расположения Зоны 22 в планировке производственных объектов

Зона 22 часто располагается во внешних или окружающих зонах технологического оборудования, а не внутри самого оборудования. Примеры включают пространство вокруг упаковочной машины с эффективной вытяжкой пыли, зону рядом с точкой осмотра шнекового конвейера, напольную зону рядом с интерфейсом выгрузки силоса или окружающий коридор за пределами в целом герметичной линии обработки порошков. Она также может располагаться рядом с выходами пылеуловителей, транспортными желобами или доступными дверями, которые обычно закрыты, но могут допускать кратковременный выход пыли.

На многих объектах классификация Зоны 22 также сильно зависит от качества уборки. Пылевые отложения на полах, балках, кабельных лотках и верхних частях оборудования — это не только вопрос чистоты. Они могут стать источником опасности, если будут нарушены и рассеяны в воздухе. Именно поэтому классификация зон не может быть отделена от дисциплины технического обслуживания.

Особенности подбора и монтажа оборудования для Зоны 22

Даже если территория относится только к Зоне 22, качество монтажа остается важным. Концепт защиты сертифицированного оборудования может быть нарушена из-за неподходящих кабельных сальников, отсутствующих уплотнений, неправильных входов, поврежденных оболочек, некорректного монтажа или несанкционированных модификаций. Аксессуары и полевое кабельное соединение должны соответствовать сертификации продукта и реальным условиям эксплуатации. Открытые или подвергаемые мойке окружения могут предъявлять дополнительные требования, связанные с коррозией, воздействием погодных условий и проникновением воды, но эти экологические требования не должны нарушать взрывозащиту.

Инженеры также должны подтвердить реальные свойства горючей пыли технологического материала. Проводящая пыль, пыль с низкой температурой воспламенения или образование толстых пылевых слоев могут изменить пригодность продукта, который в остальном мог бы выглядеть приемлемым. Маркировка на табличках и сертификаты всегда следует проверять по результатам исследования классификации зон, а не выбирать по внешнему виду или привычке.

Частые ошибки при проектах для Зоны 22

• Предположение, что Зона 22 имеет слишком низкий риск для использования оборудования для опасных зон.

• Выбор только по классу защиты IP без проверки маркировки Ex и сертификации.

• Игнорирование слоев пыли и сосредоточение только на видимой взвешенной пыли.

• Непроверка правильной группы пыли, особенно при возможном наличии проводящей пыли.

• Использование сертифицированного оборудования в сочетании с несовместимыми кабельными входами или аксессуарами.

• Пренебрежение уборкой, что может превратить осевшую пыль во вторичный источник опасности.

• Рассмотрение классификации зон как формальной процедуры, а не инженерного заключения, привязанного к реальному технологическому процессу.

Часто задаваемые вопросы

Является ли Зона 22 эквивалентом обычной пыльной зоны?

Нет. Пыльная зона автоматически не относится к опасной. Зона 22 конкретно означает место, где взрывоопасная атмосфера в виде облака горючей пыли в обычном режиме эксплуатации вряд ли возникает, а если возникает, то существует только короткое время.

Менее ли серьезна Зона 22, чем Зона 21?

Да. Зона 21 применяется там, где взрывоопасное пылевое облако вероятно возникает периодически в обычном режиме эксплуатации. Зона 22 — там, где в обычном режиме оно вряд ли возникает, а если возникает, то сохраняется только кратковременно.

Можно ли использовать обычное оборудование с классом защиты IP в Зоне 22?

Автоматически — нет. Высокий класс защиты IP может способствовать экологической герметизации, но сам по себе не доказывает пригодность оборудования для работы во взрывоопасной атмосфере с горючей пылью. Оборудование должно иметь соответствующий концепт защиты Ex и сертификацию.

Какая маркировка часто встречается на продуктах для Зоны 22?

Часто встречается маркировка Ex tc IIIC T120°C Dc, хотя точная маркировка зависит от метода защиты, группы пыли, температурных требований и конструкции продукта.

Можно ли устанавливать в Зоне 22 оборудование с более высокой сертификацией?

Да. Оборудование с повышенной защитой может использоваться при необходимости. На практике изделия, пригодные для более требовательных пылевых зон, часто применяются в Зоне 22, если это поддерживается стандартизацией или требованиями объекта.

Почему важны слои пыли, если Зона 22 относится к пылевым облакам?

Потому что осевшая пыль впоследствии может подняться в воздух и образовать облако, а также изолировать горячие поверхности и влиять на риск воспламенения. Поэтому слои, отложения и насыпи пыли остаются важными при оценке опасных пылевых зон.

Заключение

Зона 22 — это классификация опасной зоны для мест, где взрывоопасная атмосфера в виде облака горючей пыли в обычном режиме эксплуатации вряд ли возникает, но может появиться кратковременно при реальных выбросах. Она регулируется признанными системами, такими как МЭК 60079 и ATEX, и должна оцениваться на основе правильной классификации зон, а не предположений. Правильный подбор оборудования требует больше, чем универсальной пыленепроницаемой оболочки. Инженеры должны учитывать полную маркировку Ex, группу пыли, температурный предел, уровень защиты оборудования, показатели класса защиты IP, качество монтажа и реальные условия технологического процесса на объекте. При комплексном учете этих факторов обеспечение защиты Зоны 22 становится понятной и управляемой инженерной задачей.
