Зона 1 — это опасная зона, в которой взрывоопасная атмосфера, состоящая из горючего газа, пара или тумана, вероятно возникает периодически при нормальной эксплуатации. На практике это означает, что данную зону нельзя считать постоянно опасной, как Зону 0, но и относить к зонам с риском только при аномальных условиях, как Зону 2, также нельзя. Поскольку воспламеняющаяся смесь может закономерно появляться при ожидаемых технологических режимах, оборудование, установленное в Зоне 1, должно быть разработано, подобрано и обслужено с повышенным уровнем взрывозащиты.

Классификация Зоны 1 широко распространена на нефтегазоперерабатывающих предприятиях, химических производствах, нефтебазах, системах заливки топлива, участках обработки лаков и растворителей, морских платформах, фармацевтических производственных линиях и некоторых процессах очистки сточных вод. В этих средах возможны выбросы горючего газа или пара при нормальных рабочих циклах: заливке, вентиляции, смешивании, отборе проб, сливе, подключении и отключении технологических линий. Задача классификации — снизить риск воспламенения за счет подбора подходящего оборудования и способа монтажа в соответствии с реальным уровнем опасности на объекте.

В данной статье объясняется, что означает Зона 1, как она определяется, какие стандарты обычно применяются, какие классы защиты и маркировки имеют значение и где оборудование для Зоны 1 типично используется в промышленности.

Что такое опасная зона 1?

В системе классификации опасных зон по зонам, применяемой в стандартах IEC, IECEx, ATEX и многих международных проектах, газовые атмосферы обычно делятся на Зону 0, Зону 1 и Зону 2. Зона 1 занимает среднее положение в этой модели риска. Она описывает зону, в которой горючая газовая атмосфера вероятно возникает периодически при нормальной эксплуатации, но не постоянно и не в течение длительного времени.

Фраза нормальная эксплуатация имеет ключевое значение. Она относится не только к аварийным режимам, несчастным случаям или крупным отказам оборудования, а к ожидаемым рабочим ситуациям: например, дыханию резервуаров, выбросам через сальники насосов, штатной работе клапанов, выбросам паров вблизи заливочных точек и другим технологическим выбросам, возможным при обычной деятельности предприятия. Если горючая атмосфера ожидается только при редких аномальных условиях, зона может быть отнесена к Зоне 2. Если она присутствует постоянно, часто или длительное время, зона, скорее всего, относится к Зоне 0.

Зона 1 — это не просто маркировка «опасной зоны». Это формальная инженерная классификация, используемая для определения допустимого типа оборудования, способа прокладки кабелей, конструкции оболочек, режимов инспекций и практик технического обслуживания в данном месте.

Как определяется классификация Зоны 1?

Классификация зон основана на оценке рисков, а не на предположениях. Инженеры анализируют используемое вещество, возможные места и частоту его выброса, скорость выброса, условия вентиляции, физическую компоновку и вероятную продолжительность существования горючей атмосферы. Во многих проектах это выполняется в рамках исследования классификации опасных зон на этапе предпроектных разработок, детального проектирования или модернизации предприятия.

1. Источник выброса

Первый шаг — выявить места, где может происходить утечка горючего газа или пара. Типичные источники: сальники насосов и компрессоров, фланцевые соединения, вентиляционные отверстия, точки отбора проб, заливочные рукава, люки резервуаров, предохранительные устройства и технологические сливы. Некоторые источники выбрасывают вещества только при техническом обслуживании или аварийных режимах, другие — периодически при нормальном производстве. Источник, из которого ожидается выброс горючего газа при обычной эксплуатации предприятия, является весомым основанием для отнесения прилегающей зоны к Зоне 1.

2. Вентиляция

Вентиляция оказывает существенное влияние на классификацию. Эффективная и надежная естественная или принудительная вентиляция быстро разбавляет выброс и может уменьшить размер или степень опасности зоны. Плохая вентиляция, закрытые помещения, приямки, траншеи и оборудованные комнаты способствуют накоплению паров, что повышает вероятность отнесения зоны к Зоне 1 или расширению ее границ. Именно одно и то же технологическое соединение может по-разному оцениваться на открытом воздухе и в помещении.

3. Частота и продолжительность выброса

Инженеры также учитывают, возникает ли горючая атмосфера постоянно, периодически или только редко. Зона 1 связана с периодическим возникновением при нормальной эксплуатации. Поэтому классификация тесно связана с реальным поведением предприятия в работе, а не только с его схемой.

4. Свойства вещества

Не все газы ведут себя одинаково. Плотность, температура вспышки, температура самовоспламенения, упругость пара и пределы взрываемости влияют на классификацию. Водород, ацетилен, углеводороды, растворители, спирты и другие горючие материалы могут требовать разных проектных допущений. Газовая группа и температурный класс конечного оборудования также должны соответствовать веществу, присутствующему на объекте.

5. Компоновка и риск воспламенения

Окончательные границы Зоны 1 определяются технологической планировкой, перепадами высот, путями дренажа, трассами кабелей, близлежащими горячими поверхностями и наличием потенциальных источников воспламенения. На схемах классификации часто определяются не только категория зоны, но и ее трехмерные границы вокруг оборудования, проходов, технологических установок, резервуаров и точек доступа.

Зона 1 относится к территории, а не только к изделию

Распространенное заблуждение — рассматривать Зону 1 как характеристику изделия. На самом деле Зона 1 — это, в первую очередь, классификация среды. Территория классифицируется из-за вероятности возникновения горючей атмосферы. Только после определения классификации зоны инженеры подбирают оборудование с соответствующим классом защиты.

Это означает, что телефон, камера, маячок, распределительная коробка, пульт с кнопками, громкоговоритель, сетевой коммутатор или двигатель для Зоны 1 по умолчанию не являются «безопасными везде». Они подходят только в том случае, если их сертификация, тип защиты, газовая группа, температурный класс, диапазон рабочей температуры, класс защиты от проникновения и условия монтажа полностью соответствуют требованиям объекта.

Правильная защита опасных зон зависит от всей цепочки: классификация зоны, подбор оборудования, ввод кабелей, заземление, герметизация, практики монтажа, инспекция и техническое обслуживание.

Основные стандарты и нормативные рамки

Проекты для Зоны 1 обычно регулируются совокупностью технических стандартов, систем сертификации и местных нормативов. Конкретная рамка зависит от места установки системы, но несколько документов постоянно встречаются в международной практике.

Серия стандартов IEC 60079

Семейство стандартов IEC 60079 является основным техническим ориентиром для многих проектов электрооборудования в опасных зонах. Различные части охватывают разные этапы жизненного цикла:

• IEC 60079-10-1: классификация зон с взрывоопасными газовыми атмосферами

• IEC 60079-14: проектирование, подбор и монтаж электрооборудования

• IEC 60079-17: инспекция и техническое обслуживание установок

• IEC 60079-0: общие требования к взрывозащищенному оборудованию

• IEC 60079-1, -7, -11, -18 и другие: детальные требования к конкретным типам защиты — взрывозащищенной оболочке, повышенной безопасности, искробезопасности, заливке и др.

В совокупности эти стандарты помогают определить, как классифицируется объект, какие типы взрывозащиты допустимы, как должно маркироваться оборудование и как должна проверяться и обслуживаться установка со временем.

IECEx

IECEx — международная система оценки соответствия на основе стандартов IEC для оборудования, используемого во взрывоопасных атмосферах. Она широко признана в глобальных проектах, поскольку предоставляет структурированную систему сертификации, связанную со стандартами IEC 60079. IECEx особенно ценна для международных инженерных, закупочных и эксплуатационных сред, где требуется единая техническая база между странами.

ATEX

В Европейской экономической зоне система ATEX является центральной для вывода на рынок оборудования для взрывоопасных атмосфер. На практике инженеры часто опираются на категории оборудования по ATEX, пригодность для зон и маркировку Ex. Для газовых приложений в Зоне 1 оборудование обычно относится к Категории 2G или эквивалентному высокому уровню защиты, подходящему для данной зоны.

OSHA, NEC и североамериканская практика

В США и некоторых связанных проектах опасные зоны могут регулироваться по системам «Класс/Дивизион» или на основе зон, в зависимости от выбранного норматива. Класс I, Зона 1 относится к горючим газам, парам и туманам и по практическому смыслу совпадает с международной классификацией Зоны 1 для газов. Однако терминология, маркировка и детали утверждений могут отличаться, поэтому оборудование никогда не должно заменяться между юрисдикциями без проверки местных норм и оснований сертификации.

Классы защиты и маркировка оборудования для Зоны 1

Когда говорят о «классах для Зоны 1», на самом деле имеют в виду несколько разных показателей: пригодность для зоны, тип взрывозащиты, газовую группу, температурный класс, класс защиты от проникновения и систему сертификации. Эти параметры необходимо анализировать вместе.

1. Уровень защиты оборудования и категория

Для газовых атмосфер оборудование для Зоны 1 обычно выбирают с высоким уровнем защиты, обозначаемым как Gb в маркировке по системе IEC. В проектах на основе ATEX это обычно соответствует оборудованию Категории 2G. Основной принцип: устройство не должно становиться источником воспламенения при нормальной эксплуатации и должно сохранять высокий уровень безопасности при ожидаемых отказах или нарушениях, предусмотренных соответствующим типом защиты.

2. Распространенные типы взрывозащиты для Зоны 1

Для оборудования Зоны 1 широко применяются несколько методов защиты:

• Ex d или Ex db (взрывозащищенная оболочка): удерживает внутренний взрыв и предотвращает передачу пламени в окружающую атмосферу

• Ex e или Ex eb (повышенная безопасность): снижает вероятность возникновения дуг, искр или чрезмерных температур при нормальной эксплуатации

• Ex i или Ex ib (искробезопасность): ограничивает электрическую и тепловую энергию, исключая воспламенение при заданных аварийных режимах

• Ex m или Ex mb (заливка): заключает детали, способные вызвать воспламенение, в смолу или аналогичный материал

• Системы Ex p (наддув): защищают детали, способные вызвать воспламенение, от контакта с опасной атмосферой за счет поддержания избыточного давления защитного газа

Наиболее подходящий тип защиты зависит от вида оборудования и эксплуатационной среды. Полевой телефон, маячок, камера, громкоговоритель, пульт оповещения, датчик, пульт управления или сетевой шкаф могут иметь разную защиту даже в рамках одного предприятия с Зоной 1.

3. Газовая группа

Оборудование для Зоны 1 также должно соответствовать присутствующей газовой группе. Во многих промышленных газовых приложениях маркировка указывает группы IIA, IIB или IIC. Изделие, утвержденное для группы IIC, обычно подходит для более сложных газовых условий в этой иерархии, тогда как оборудование, утвержденное только для IIA, может быть неприемлемым там, где присутствуют более легко воспламеняющиеся газы. Среды с водородом и ацетиленом часто требуют более строгих требований по группам.

4. Температурный класс

Каждое взрывозащищенное устройство имеет классификацию максимальной температуры поверхности, обычно обозначаемую как T1–T6 для газовых атмосфер. Выбранный температурный класс должен быть ниже температуры самовоспламенения опасного вещества. Например, устройство с маркировкой T6 имеет более низкую максимальную температуру поверхности, чем устройство с маркировкой T3, что может быть критично в зонах с растворителями, газами и химическими производствами.

5. Класс защиты от проникновения

Защита от проникновения, обозначаемая классами IP, такими как IP66 или IP67, не совпадает со взрывозащитой, но имеет большое значение в приложениях Зоны 1. Плохая герметизация оболочки может привести к попаданию воды, пыли или коррозионных загрязнений, повредить сертифицированное устройство, нарушить долговременную надежность или аннулировать допущения безопасного монтажа. Открытые технологические зоны, морские палубы, туннели, коммуникационные коридоры, участки с мойкой под давлением и коррозионные химические установки часто требуют как сертификации Ex, так и высокой защиты оболочки.

Типичное оборудование, используемое в Зонах 1

Зоны 1 могут оснащаться не только осветительными приборами и распределительными коробками. Современные промышленные предприятия часто используют широкий спектр сертифицированного электрического и коммуникационного оборудования, включая:

• Взрывозащищенные промышленные телефоны и SIP-телефоны

• Громкоговорители системы оповещения и тревожной сигнализации

• Ручные пункты вызова, световые и звуковые маячки, тревожные станции

• Камеры и устройства мониторинга

• Полевые приборы, передатчики, датчики и анализаторы

• Местные операторские пульты, кнопки и панели управления

• Двигатели, светильники, распределительные коробки и кабельные вводы

• Сетевые устройства или шкафы с наддувом для промышленной связи и управления

Например, в коммуникационных системах развертывание в Зоне 1 может включать взрывозащищенные телефоны для экстренных вызовов, громкоговорители для общепредприятийных оповещений, световые маячки для визуальной сигнализации, а также серверы или диспетчерские платформы из безопасных зон, подключенные через соответствующие барьеры, интерфейсы или сертифицированную сетевую архитектуру. Устройство для опасной зоны — только часть общей картины соответствия нормам.

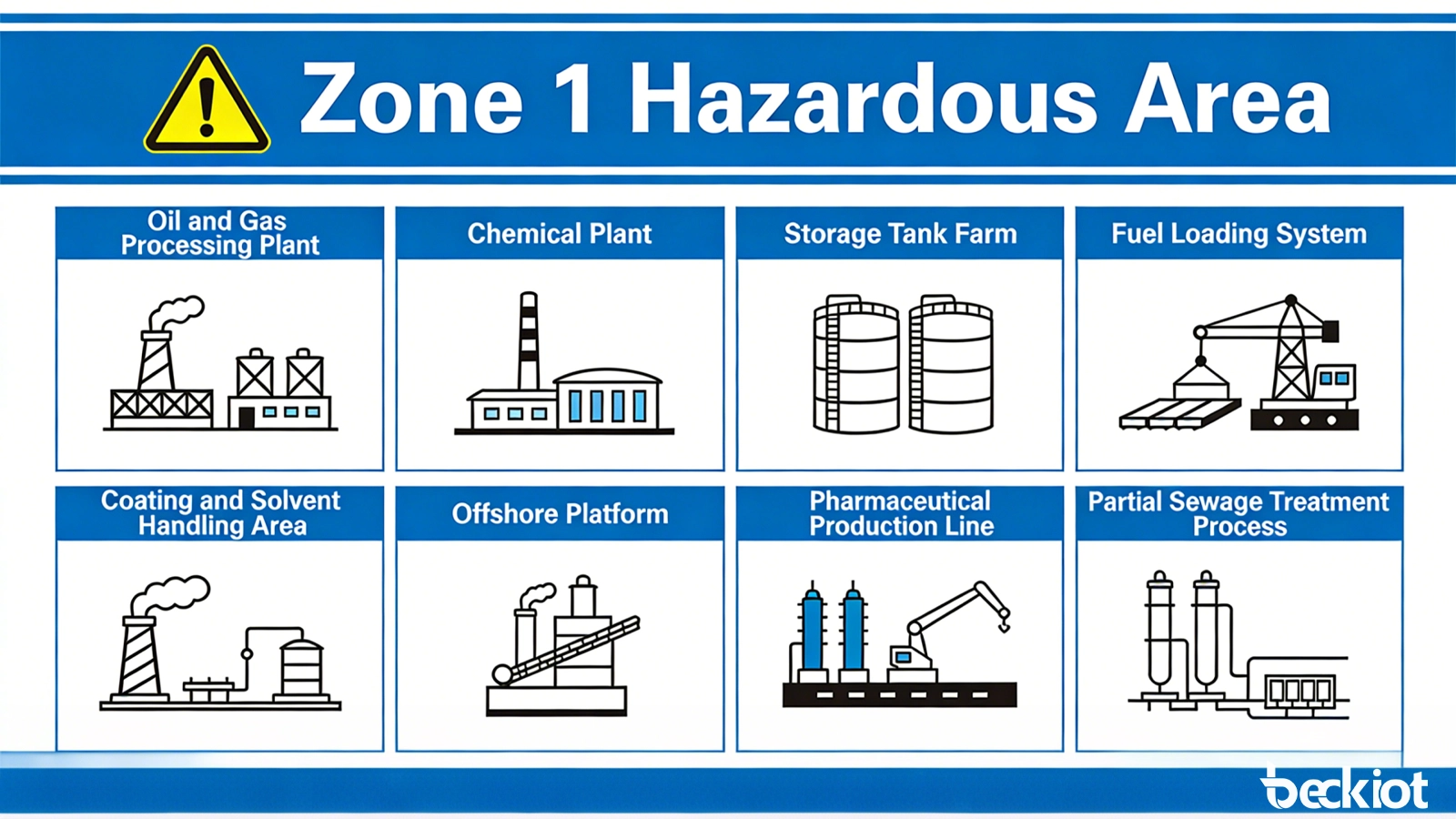

Где часто встречаются Зоны 1?

Нефтегазовые объекты

Установки переработки углеводородов, устьевые участки скважин, компрессорные станции, заливочные установки, коллекторы резервуаров и технологические зоны нефтеперерабатывающих заводов часто включают участки Зоны 1. Выбросы паров возможны при обычной перекачке, вентиляции или технологической эксплуатации, поэтому здесь необходимы взрывозащищенное, искробезопасное или иным образом сертифицированное оборудование.

Химические и нефтехимические предприятия

Реакторы, линии обработки растворителей, смесительные станции, заливочные точки, участки насосов и шкафы для отбора проб могут создавать периодические взрывоопасные газовые атмосферы при штатной эксплуатации. Оборудование для Зоны 1 широко выбирается для технологической связи, оповещения, приборного контроля и местного управления.

Морские платформы и морские энергетические объекты

Верхние палубы морских платформ, буровые зоны, технологические модули, служебные установки и закрытые технические помещения часто подвержены воздействию горючих газов в сочетании с соленым туманом, вибрацией и суровыми погодными условиями. В этих средах важны высокие классы IP, коррозионная стойкость, широкий диапазон температур и надежная сертификация Ex.

Фармацевтическое производство и тонкая химия

При обработке спиртов, растворителей и летучих соединений на этасах смешивания, экстракции, сушки или упаковки могут потребоваться локальные классификации Зоны 1. Выбираемое оборудование часто должно сочетать безопасность, стойкость к мойке, гигиеничность и непрерывность технологического процесса.

Хранение и обработка топлива

Нефтебазы, заливочные рукава, насосные комнаты для топлива, заливочные зоны и точки перекачки могут создавать периодические облака горючих паров при обычной эксплуатации. Связь, оповещение и местное экстренное управление в этих зонах часто основаны на сертифицированном оборудовании для Зоны 1.

Очистка сточных вод и биогазовые приложения

Метантенки, участки обработки ила, зоны обработки газа и некоторые закрытые очистные помещения могут содержать атмосферы, богатые метаном. Классификация Зоны 1 может применяться рядом с источниками выброса или в плохо вентилируемых участках, где газ вероятно возникает при нормальной эксплуатации предприятия.

Зона 1 против Зоны 2: почему разница важна

Различие между Зоной 1 и Зоной 2 имеет серьезные последствия для стоимости, инженерии и эксплуатации. Зона 1 обычно требует более высокого уровня защиты, более строгого подбора оборудования и жесткого контроля монтажа. Использование оборудования для Зоны 2 в Зоне 1 может привести к серьезному нарушению безопасности и норм. С другой стороны, чрезмерная классификация всех зон как Зоны 1 увеличивает капитальные затраты, сокращает выбор оборудования и необоснованно усложняет обслуживание.

Именно поэтому классификация опасных зон должна основываться на документированной инженерной оценке, а не только на консервативных предположениях. Правильное решение — не всегда самое строгое, а то, которое обосновано реальными технологическими условиями, вентиляцией и действующими нормативами.

Особенности монтажа оборудования для Зоны 1

Только сертифицированного оборудования недостаточно. Неправильный монтаж может свести на нет действие метода защиты. В проектах для Зоны 1 обычно уделяют особое внимание вводам кабелей, заглушкам, заземлению и объединению, герметизирующим элементам, типу трубопроводов или кабельных систем, разделению искробезопасных и неискробезопасных цепей, целостности оболочек и протоколам инспекций.

1. Используйте совместимые аксессуары. Кабельные вводы, заглушки и пробки должны соответствовать сертификации оборудования и классу защиты среды.

2. Проверяйте температурные ограничения. Температура окружающей среды, нагрев от солнца, близлежащие горячие трубопроводы и нагрузка на оболочку могут повлиять на соответствие температурному классу.

3. Защищайте оболочку. Коррозия, УФ-излучение, вибрация и химическое воздействие могут сократить срок службы даже при действительной исходной сертификации Ex.

4. Проверяйте доступ для обслуживания. Некоторые типы взрывозащиты требуют строго определенных процедур при открытии, обслуживании или замене.

5. Документируйте инспекции. Первичная и периодическая проверка являются ключевыми для долгосрочного соответствия нормам.

В коммуникационных системах проектировщики также должны учитывать трассировку блоков питания, защиту от перенапряжений, топологию сети, резервирование и интеграцию между устройствами опасных зон и системами управления из безопасных зон. Лучший проект не только формально соответствует нормам, но и пригоден для эксплуатации в полевых условиях.

Как подобрать оборудование для приложения в Зоне 1

При выборе оборудования для Зоны 1 структурированный чек-лист помогает избежать дорогостоящих ошибок:

• Подтвердить, что зона действительно классифицирована как Зона 1 для газа, пара или тумана

• Определить вещество, газовую группу и требуемый температурный класс

• Проверить, требует ли проект сертификацию IECEx, ATEX, местное утверждение или несколько сертификатов

• Убедиться, что тип защиты подходит для функции оборудования

• Подтвердить, что уровень защиты оборудования или категория соответствуют требованиям Зоны 1

• Изучить утвержденный диапазон рабочей температуры

• Проверить класс защиты от проникновения и коррозионную стойкость для среды объекта

• Убедиться, что сопутствующие аксессуары также соответствуют нормам

• Изучить инструкции по монтажу, инспекции и обслуживанию до закупки

Например, промышленный телефон для Зоны 1 на морской платформе может потребовать не только сертификации для газовых зон, но и класса защиты оболочки IP66 или выше, коррозионностойких материалов, удобных для работы в перчатках органов управления, четкого звукового вывода в условиях высокого шума и совместимости с SIP- или диспетчерскими системами из безопасных зон.

Распространенные заблуждения о Зоне 1

• «IP66 означает взрывозащиту.» Неверно. Классы IP регулируют защиту от пыли и воды, а не от воспламенения.

• «Любая маркировка ATEX достаточна.» Неверно. Категория, маркировка, газовая группа, температурный класс и документация должны соответствовать приложению.

• «Зона 1 и Класс I, Дивизион 1 всегда взаимозаменяемы.» Не автоматически. Это близкие по смыслу понятия, но пути утверждения и маркировка различаются по юрисдикциям.

• «Сертифицированное изделие само по себе гарантирует безопасность.» Неверно. Монтаж и обслуживание не менее важны.

• «Зона 1 означает, что все предприятие одинаково опасно.» Нет. Опасные зоны часто локализованы и зависят от реальных источников выброса и вентиляции.

Заключение

Опасные зоны 1 — это места, где взрывоопасные газовые атмосферы вероятно возникают периодически при нормальной эксплуатации. Они требуют не просто общего промышленного оборудования и простой защиты от погоды. Правильная защита зависит от обоснованной классификации зон, подходящего типа взрывозащиты, соответствующей газовой группы и температурного класса, нужного класса IP для среды и дисциплинированного монтажа с инспекцией.

Независимо от того, касается ли приложение промышленных телефонов, тревожных устройств, приборов, пультов управления или общепредприятийных коммуникационных систем, принцип остается тем же: оборудование должно быть подобрано под реальную опасную зону, а не только под заголовок спецификации. Поэтому правильное понимание Зоны 1 необходимо как для безопасности, так и для долгосрочной надежности систем в опасных промышленных средах.

Часто задаваемые вопросы

Является ли Зона 1 синонимом взрывозащиты?

Нет. Зона 1 — это классификация территории. Взрывозащита или взрывозащищенная оболочка — один из возможных типов защиты оборудования, установленного в этой зоне, но не единственный.

Какую атмосферу подразумевает Зона 1?

Зона 1 относится к взрывоопасным атмосферам, образованным горючим газом, паром или туманом в смеси с воздухом. Для пылевых зон применяется другая система классификации — Зоны 20, 21 и 22.

Можно ли использовать оборудование для Зоны 2 в Зоне 1?

Обычно нет. Оборудование для Зоны 2 предназначено для среды с более низкой вероятностью возникновения опасности. Зона 1 обычно требует более высокого уровня защиты и соответствующей сертификации.

Какую маркировку искать на оборудовании для Зоны 1?

Необходимо изучить полную маркировку: тип взрывозащиты Ex, газовую группу, температурный класс, уровень защиты оборудования или категорию, класс защиты от проникновения (при необходимости), диапазон рабочей температуры и применимую систему сертификации (например, IECEx или ATEX).

Означает ли IP66, что устройство подходит для Зоны 1?

Нет. IP66 только описывает устойчивость оболочки к проникновению пыли и воды. Пригодность для Зоны 1 зависит от сертификации Ex и соответствующей маркировки для опасных зон.

В каких отраслях чаще всего используется оборудование для Зоны 1?

Наиболее распространенные примеры: нефтегазовая промышленность, нефтехимия, химическая переработка, морская энергетика, фармацевтическое производство, обработка топлива, а также некоторые объекты очистки сточных вод и биогазовые установки.
