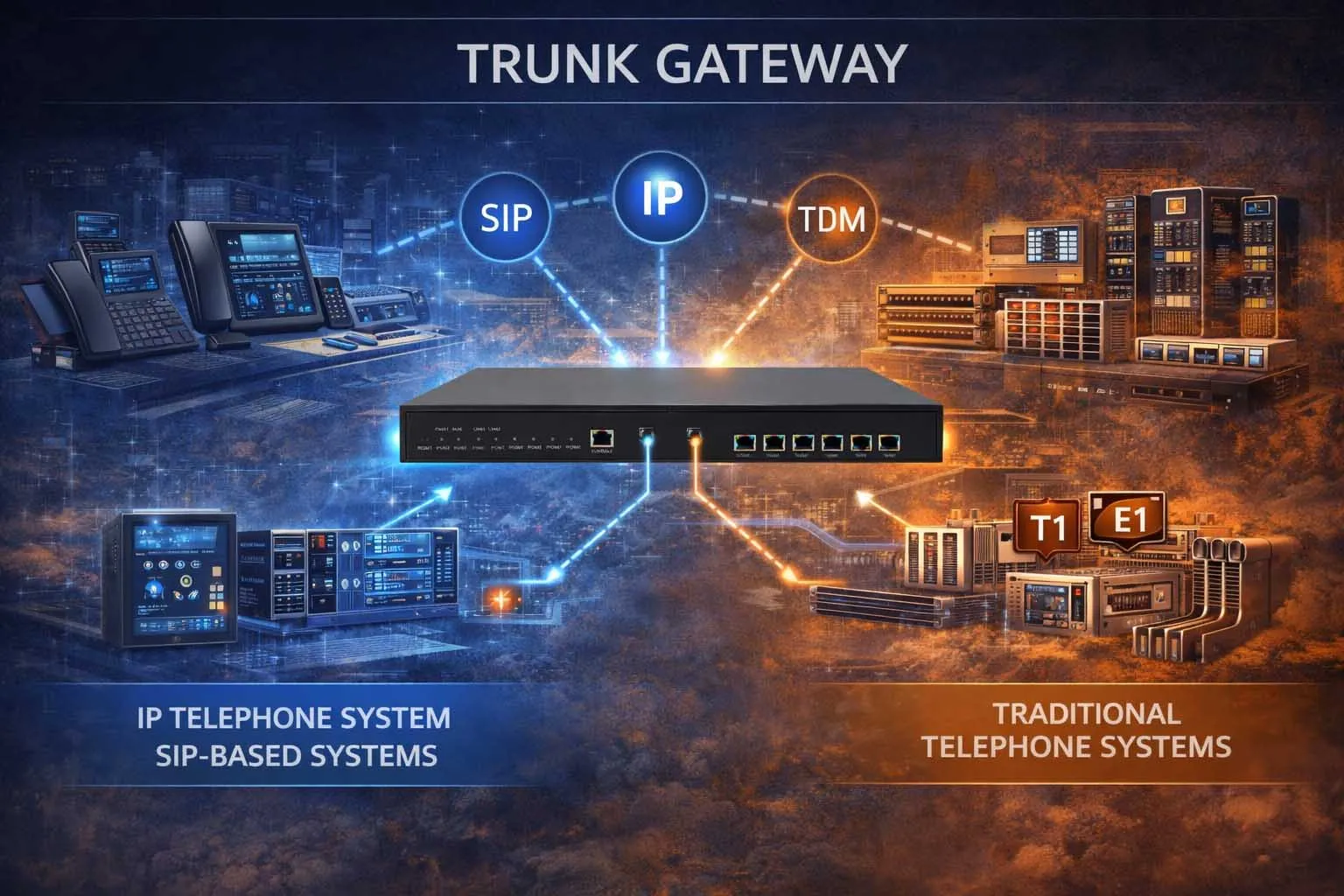

Транковый шлюз — это голосовое коммуникационное устройство, предназначенное для объединения транковых телефонных сетей и платформ управления вызовами, использующих разные типы интерфейсов, протоколы сигнализации и технологии передачи данных. В большинстве практических схем развертывания он располагается между IP-голосовой инфраструктурой и устаревшими либо операторскими транковыми линиями, обеспечивая прохождение вызовов между системами на основе SIP и цифровыми TDM-сервисами T1, E1 и ISDN PRI. В отличие от шлюзов для отдельных аналоговых абонентских устройств, транковый шлюз обслуживает сетевые транки, поддерживающие большое количество одновременных вызовов.
Именно по этой причине транковые шлюзы широко применяются при модернизации телефонных сетей и в смешанных коммуникационных комплексах. Предприятие может использовать АТС с цифровыми транковыми портами, в то время как провайдер связи предоставляет подключение по SIP-транкам. Оператору связи требуется завершать старые TDM-транки при постепенном переходе к IP-взаимосвязям. Филиал компании может иметь устаревшее подключение по PRI, которое необходимо интегрировать в централизованную IP-голосовую архитектуру. Во всех перечисленных сценариях транковый шлюз выступает как точка взаимного преобразования протоколов, поддерживающая непрерывную передачу голосового трафика между разными технологиями.
Общие сведения о транковом шлюзе
Определение транкового шлюза
Транковый шлюз — это коммуникационное оборудование, объединяющее транковые интерфейсы для многоканальной телефонной связи с IP-голосовыми системами, цифровыми операторскими линиями и другими голосовыми сетями. Обычно устройство разворачивается в тех сетях, где одна сторона соединения использует пакетную передачу сигнализации и голосового потока, а другая — классическую цифровую телефонную кадрирование, кодирование линий и цепную сигнализацию транков. Шлюз адаптирует разнородные среды между собой и формирует единую сквозную трассу для телефонных вызовов.
Проще говоря, транковый шлюз не предназначен для подключения отдельных аналоговых телефонов, факсов или домофонов. Его основное назначение — объединение больших пучков каналов для одновременных вызовов. Такие каналы могут поступать от SIP-транка, межАТС транка либо цифрового интерфейса оператора T1, E1 или PRI. Поскольку транковые линии поддерживают множество параллельных соединений, данное оборудование проектируется под повышенную плотность вызовов, продвинутый контроль сигнализации и гибкие механизмы маршрутизации по сравнению с простыми абонентскими шлюзами.
Значимость терминологии
Термин важен, потому что общее понятие «шлюз» очень широкое. Существуют аналоговые шлюзы с портами FXS и FXO, медиашлюзы для преобразования голосовых потоков, пограничные контроллеры сессий с функциями безопасности и политического управления. Транковый шлюз имеет узкую специализацию: это класс оборудования исключительно для взаимосвязи транковых сервисов, прежде всего цифровых линий и SIP-платформ корпоративной и операторской связи.
Данное разграничение критично при планировании модернизаций сетей. Организации, заменяющие аналоговые линии, нуждаются в аналоговом шлюзе. При замене каналов PRI и E1 требуется транковый шлюз. Для защиты границ SIP-транков от атак и скрытия топологии сети провайдеру необходим SBC. Во многих реальных установках эти функции могут совмещаться в одном корпусе оборудования, однако инженерное назначение остается разным.
С этой точки зрения транковый шлюз корректнее всего воспринимать как мост между устаревшими транковыми сетями и IP-транками, либо между разными транковыми технологиями, а не как универсальный вспомогательный голосовое устройство.
Транковые шлюзы преимущественно используются для сопряжения SIP-голосовых систем с цифровыми транковыми интерфейсами T1, E1 и PRI.
Принцип работы транкового шлюза
Преобразование сигнализации и голосовых потоков
Транковый шлюз принимает сигнализацию вызова с одной стороны, сопоставляет её с протоколом сигнализации противоположной стороны и выстраивает путь передачи голоса для корректного прохождения вызовов между сетями. В типичном сценарии IP-сторона использует протокол SIP для установления соединений и RTP для передачи медиаданных, а транковая сторона работает по стандарту ISDN PRI поверх линий T1 или E1. Устройство интерпретирует входящую сигнализацию, выделяет ресурсы для вызова, согласовывает кодеки и каналы при необходимости, после чего подключает медиапоток к нужному транковому каналу.
Это означает, что шлюз выполняет не только простую пересылку трафика. Он осуществляет преобразование форматов нумерации, сопоставление кодов ошибок вызовов, нормализацию данных вызывающего и вызываемого абонентов, согласование планов набора номеров и адаптирует логику IP-вызовов под требования старых транковых сетей. Без этого промежуточного преобразования SIP-платформа управления вызовами и устаревший транковый сервис не смогут полноценно взаимодействовать и стабильно обслуживать соединения.
Завершение транков и распределение ресурсов
Со стороны транков шлюз осуществляет физическое и логическое завершение интерфейсных линий. В зависимости от региона и модели оборудования это могут быть ресурсы T1, E1, PRI и другие цифровые транки. Со стороны IP устройство проходит аутентификацию или устанавливает пиринговое соединение с SIP-сервером, IP-АТС, софтсвитчем или платформой провайдера связи. При поступлении вызова шлюз выбирает свободный временной слот и медиаресурс, применяет правила маршрутизации и подключает сессию к конечной сети.
Ключевую роль в процессе занимают цифровые сигнальные процессоры DSP. В зависимости от задачи развертывания шлюз выполняет пакетирование и распаковку голоса, подавление эха, обработку тональных сигналов, преобразование DTMF-тонов, транскодирование, а также поддерживает работу факсов и модемов. Даже при одинаковой голосовой совместимости обеих сетей их внутренние параметры могут отличаться, поэтому шлюз гарантирует совместимость сигнализации, использования каналов и поведения медиапотоков на стыке сетей.
С эксплуатационной точки зрения транковый шлюз является контролируемой точкой передачи трафика между старыми и новыми телефонными доменами. Именно поэтому он незаменим при поэтапной модернизации сетей вместо единовременной полной замены оборудования.
Транковый шлюз не просто пропускает вызовы сквозь себя. Он завершает один транковый домен, адаптирует его правила сигнализации и передачи медиа, и преобразует вызов под формат, требуемый следующей сетевой инфраструктурой.

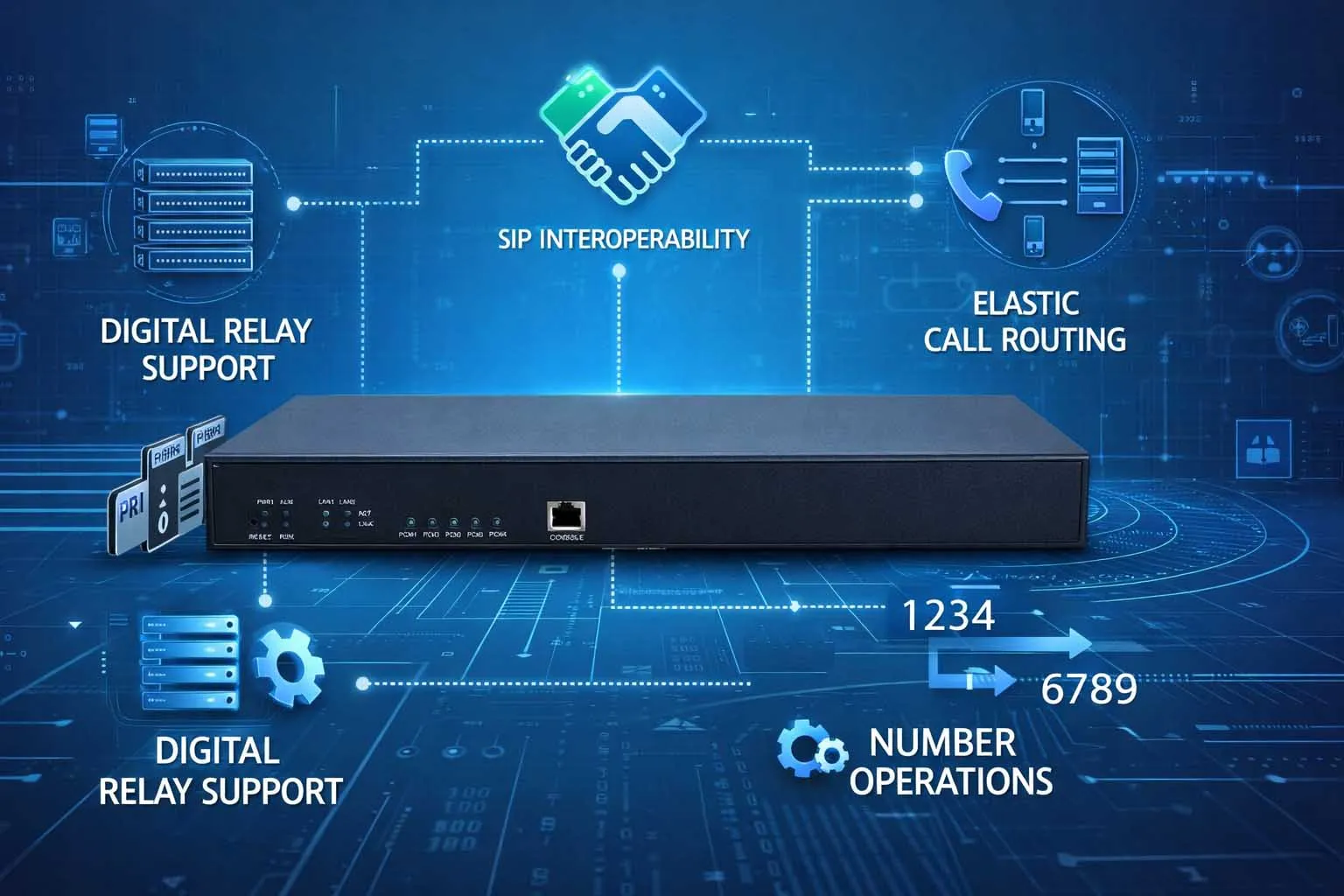

Основные функции транкового шлюза
Поддержка цифровых транковых интерфейсов
Одной из определяющих характеристик оборудования является поддержка цифровых транковых портов, используемых в корпоративных и операторских голосовых сетях. Стандартные типы интерфейсов — T1, E1 и ISDN PRI с региональными особенностями кадрирования, кодирования линий и сигнализации. Благодаря этому шлюз востребован в сетях, где голосовое подключение до сих пор реализуется по структурированным цифровым транкам, а не только по чистому IP-доступу.
Данная функция особенно важна при модернизации коммуникаций. Компания может переводить основную голосовую платформу на SIP, но временно сохранять действующие каналы PRI. Оператор поддерживает существующие точки стыка цифровых транков во время обновления остальной инфраструктуры сети. Транковый шлюз обеспечивает непрерывность работы за счет удобной унифицированной точки взаимосвязи.
Преобразование протоколов и сигнализации
Ещё одна ключевая функция — межпротокольное преобразование. Шлюз согласовывает SIP-сигнализацию IP-стороны с сигнализацией ISDN и другими стандартами TDM-транков. Это охватывает установку и завершение вызовов, идентификацию абонента, сопоставление номеров, логику перенаправления, обработку цифровых последовательностей, кодов ошибок и работу дополнительных телефонных услуг. На практических проектах этот параметр важнее общего количества портов, ведь большинство проблем на стыке сетей возникает из-за несовпадений сигнализации, а не физических дефектов линий.
Качественное взаимное преобразование повышает совместимость оборудования разных производителей. У предприятий часто используются АТС одного бренда, провайдер SIP-транков другого и транковый шлюз третьего. Ценность устройства заключается в приведении всех компонентов к единому рабочему режиму для стабильной промышленной эксплуатации.
Маршрутизация вызовов, трансформация нумерации и отказоустойчивость
Транковые шлюзы оснащены встроенной логикой маршрутизации, определяющей траекторию входящих и исходящих вызовов. Она включает анализ набранных цифр, правила префиксов, резервные пути соединения, разграничение классов обслуживания, экономичную маршрутизацию и локальную разгрузку трафика. Нормализация телефонных номеров необходима из-за различий в стандартах форматирования E.164 с одной стороны и локальных планов нумерации АТС с другой.
Большинство моделей поддерживает механизмы устойчивости к сбоям. При развертывании в филиалах шлюз сохраняет локальный доступ к PSTN при обрыве каналов WAN или сбое центрального IP-сервера управления вызовами. При модернизации сетей реализуется резервное переключение между SIP-транками и старыми цифровыми линиями в обе стороны. Именно функция отказоустойчивости сохраняет востребованность транковых шлюзов даже при полном переходе компаний на полностью IP-голосовые коммуникации.
Стандартные возможности транкового шлюза: работа с цифровыми транками, адаптация протокола SIP, корректировка нумерации и устойчивая маршрутизация вызовов.
Транковый шлюз против других типов шлюзов
Отличие от аналогового шлюза
Аналоговый шлюз предназначен для подключения отдельных аналоговых устройств и линий через порты FXS и FXO. Напротив, транковый шлюз рассчитан на многоканальные транковые сервисы, а не единичные аналоговые абонентские точки. Разница в концепции проектирования: аналоговые устройства обеспечивают подключение телефонов, факсов и аналогового доступа PSTN, а транковые — структурированное сопряжение линий и высокую пропускную способность по одновременным вызовам.
Данное различие определяет сферу применения оборудования. Для сохранения работы старых аналоговых телефонов подходит аналоговый шлюз. Для поддержки или преобразования транка PRI между АТС и SIP-сервисом требуется именно транковый шлюз.
Отличие от универсального VoIP-шлюза и пограничного контроллера сессий SBC
Универсальный VoIP-шлюз — широкое понятие, включающее аналоговые, цифровые и гибридные медиашлюзы. Транковый шлюз является его узкой подгруппой, специализирующейся исключительно на транковых взаимосвязях. Термин «медиашлюз» также частично пересекается, так как большинство транковых устройств одновременно преобразуют голосовые потоки и сигнализацию. На рынке производители могут позиционировать одинаковое оборудование как голосовой шлюз, медиашлюз, PRI-шлюз или транковый шлюз в зависимости от маркетинговой стратегии.
Пограничный контроллер сессий SBC имеет иное назначение. Некоторые платформы сочетают функции шлюза и SBC, но основной задачей контроллера является нормализация SIP, скрытие сетевой топологии, политическая безопасность и управление сессиями на границах сетей. Транковый шлюз напрямую ориентирован на сопряжение TDM с IP и взаимосвязи транков, особенно при сохранении физических цифровых интерфейсов в работе.
Самый простой способ понять назначение устройства: это шлюз, изначально созданный для транков, а не для абонентских устройств. Его главная задача — объединение пропускной способности вызовов, доменов сигнализации и моделей передачи голоса.
Типовые сетевые архитектуры
Сопряжение корпоративной IP-АТС с операторскими транками
В распространенной корпоративной схеме транковый шлюз размещается между унифицированной IP-платформой связи и цифровым операторским транком. Со стороны IP АТС передает SIP-сигнализацию и медиапотоки RTP, со стороны оператора сервис поступает в виде PRI по линиям T1 или E1. Шлюз выполняет преобразование между средами, позволяя компании модернизировать систему управления вызовами, сохраняя при этом существующий способ подключения к провайдеру на переходный период.
Такая архитектура востребована при необходимости сохранить нумерацию, логику работы АТС и пользовательский интерфейс, меняя только один сегмент сети за раз. Также схема актуальна при разном темпе модернизации инфраструктуры предприятий и операторов связи.
Архитектура подключения устаревшей АТС к SIP-транку
Другая распространенная схема размещает транковый шлюз между старой АТС, поддерживающей только цифровые транки, и современным SIP-сервисом провайдера интернет-телефонии. В этом случае устройство предоставляет привычный интерфейс PRI, T1 или E1 для старой АТС, а со стороны провайдера выступает как SIP-партнер соединения. АТС продолжает работать в прежнем режиме, при этом граница доступа к связи переходит в IP-домен.
Данная конфигурация продлевает срок эксплуатации установленного АТС-оборудования и позволяет поэтапно отказываться от традиционных операторских линий. Она особенно выгодна для крупных объектов, где единовременная полная замена инфраструктуры повлечет большие финансовые затраты, операционные риски и необходимость массового переобучения персонала.
Архитектуры филиальных и многофилиальных сетей
Транковые шлюзы широко используются в распределенных голосовых сетях. Филиал может использовать локальный цифровой транк для устойчивой связи при отключении центральной инфраструктуры, в то время как основное управление вызовами остается централизованным. В других схемах центральный узел агрегирует несколько транковых шлюзов, завершающих устаревшие транки удаленных филиалов и преобразующих их в IP-сессии для маршрутизации через современное ядро голосовой сети.
Данные схемы демонстрируют роль шлюза как инструмента взаимного преобразования и поддержания непрерывной работы. Сети развиваются послойно, без принудительной одновременной модернизации всех объектов с сохранением работоспособности всей существующей инфраструктуры.

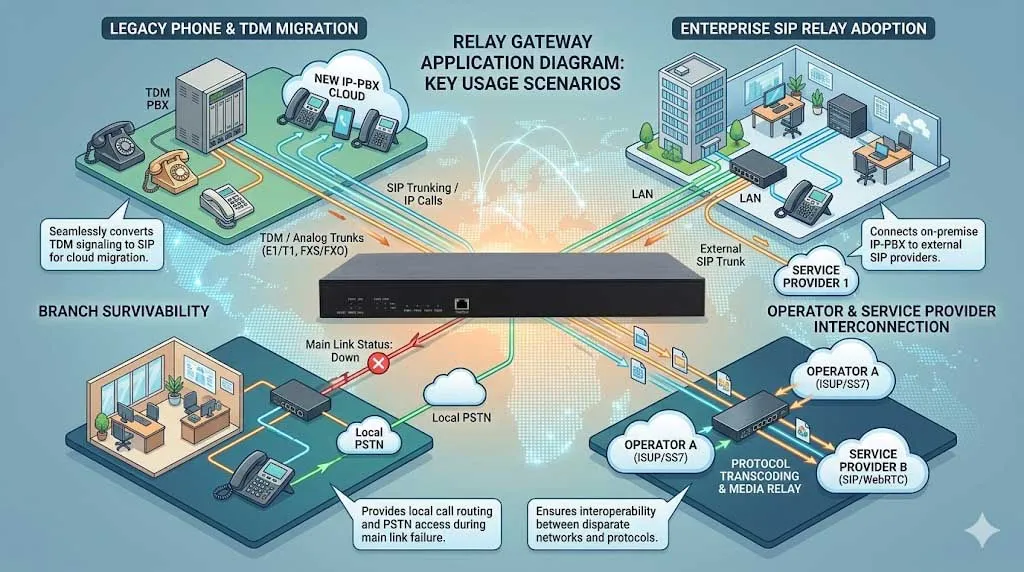

Сферы применения транковых шлюзов
Модернизация устаревшей телефонной инфраструктуры
Самое важное назначение транковых шлюзов — постепенная модернизация старых телефонных систем. Многие организации продолжают эксплуатировать АТС, контакт-центры, гостиничные коммуникационные комплексы и ведомственные голосовые платформы, построенные на цифровых транках. Одновременная полная замена всего оборудования зачастую нереальна. Транковый шлюз позволяет оставить работающие системы и обеспечить их сопряжение с SIP-транками, IP-АТС и облачными голосовыми сервисами.
Данная функция особенно важна в отраслях с длительным сроком службы оборудования и строгими требованиями к непрерывности работы: здравоохранение, гостиничный бизнес, промышленность, транспорт, государственные структуры и образовательные учреждения.
Внедрение SIP-транков на предприятиях
Оборудование массово используется при переходе компаний на SIP-транки при сохранении старого транкового оборудования на объектах. Вместо срочной замены всех интерфейсных карт и коммутационных модулей разворачивается транковый шлюз, выступающий мостом между старой и новой технологией. Это снижает нагрузку при модернизации, позволяет проводить поэтапный запуск, тестирование и откат к предыдущей схеме при необходимости.
На практике это уменьшает риски проекта. Предприятие обновляет способ подключения к провайдеру, не меняя логику работы существующей АТС до полной готовности остальных коммуникационных систем к переходу.
Взаимосвязь сетей операторов связи
Операторы связи также используют транковые шлюзы в зонах совместного существования TDM и IP-сетей. Это включает сопряжение старых абонентских баз с новыми софтсвитчами, агрегацию цифровых транков в IP-ядра сети и поддержку гибридных голосовых сервисов во время сетевой трансформации. В таких схемах шлюз сохраняет работоспособность устаревших методов доступа и расширяет возможности IP-передачи трафика и управления услугами.
Крупные операторские сети дополнительно используют специализированные медиашлюзы и софтсвитчи, однако базовое назначение оборудования сохраняется одинаковым: транковый шлюз поддерживает совместимость проверенных транковых технологий с современной пакетной голосовой инфраструктурой.
Транковые шлюзы широко применяются при обновлении АТС, подключении SIP-транков, обеспечении отказоустойчивости филиалов и построении гибридных голосовых сетей операторов.
Преимущества и эксплуатационная ценность
Сохранение инвестиций и управляемая модернизация
Самое очевидное преимущество оборудования — защита уже сделанных инвестиций. Оно позволяет организациям дальше использовать исправные АТС, цифровые транковые интерфейсы и готовые планы нумерации при постепенном переходе на SIP-коммуникации. Это снижает капитальные расходы и исключает лишние перебои в работе систем, отвечающих за критически важные бизнес-процессы.
Не менее важна управляемая поэтапная модернизация. Голосовые сервисы обеспечивают экстренную связь, работу приемных, контакт-центров, диспетчерских служб и ключевых внутренних добавочных номеров. Транковый шлюз позволяет обновлять эти системы по частям, без единовременной кардинальной замены с риском сбоев.
Совместимость оборудования и непрерывность обслуживания
Ещё одно основное преимущество — межпроизводственная совместимость. Смешанные сети связи разных брендов распространены повсеместно, и их сигнализация редко полностью совпадает изначально. Транковый шлюз выступает как универсальный адаптер между системами, которые сложно соединить напрямую. Во многом именно он определяет успешность работы гибридной инфраструктуры вместо сбоев при развертывании.
Непрерывность сервиса также является ключевым плюсом. Благодаря сохранению доступа к PSTN, резервных путей соединения и локальной разгрузки трафика шлюзы поддерживают стабильную связь при обрывах WAN, во время работ по модернизации и изменениях у провайдера. Такая устойчивость критична для предприятий, где телефонная связь участвует в повседневных операциях и системах безопасности.
Транковые шлюзы остаются востребованными, так как позволяют голосовым сетям развиваться постепенно, не требуя одновременной замены всех АТС, операторских линий и филиальных узлов.
Заключение
Почему транковые шлюзы остаются актуальными
Транковый шлюз — это адаптирующее голосовое оборудование для объединения разнородных транковых телефонных систем, чаще всего между IP-голосовыми платформами и цифровыми TDM-транками T1, E1, PRI. Он отвечает за преобразование сигнализации, адаптацию медиапотоков, маршрутизацию вызовов, нормализацию нумерации и непрерывную работу сетей, изначально не рассчитанных на прямое взаимодействие.
Его актуальность обусловлена реальными потребностями компаний в модернизации инфраструктуры. Даже в эпоху массового распространения SIP-транков и облачной связи множество предприятий, ведомств и операторов продолжают использовать старые транковые сервисы и специализированное оборудование. Транковый шлюз даёт возможность плавного пошагового обновления сетей с сохранением стабильной работы, поэтому является одним из основных инструментов построения гибридных голосовых архитектур.
Часто задаваемые вопросы
Является ли транковый шлюз тем же самым, что и VoIP-шлюз?
Не совсем. Транковый шлюз относится к классу VoIP-шлюзов, но имеет узкую специализацию на транковых взаимосвязях, а не на подключении отдельных аналоговых устройств. Чаще всего он используется для сопряжения SIP-систем с цифровыми линиями T1, E1 и PRI.
Понятия частично пересекаются, но не тождественны. «VoIP-шлюз» — общее наименование всего класса устройств, а «транковый шлюз» обозначает конкретную функцию в структуре телефонной сети.
Какие интерфейсы обычно используются на транковом шлюзе?
Стандартные порты со стороны транков — T1, E1 и ISDN PRI, со стороны IP — Ethernet для передачи SIP-сигнализации и медиапотоков RTP. Отдельные модели поддерживают дополнительные цифровые и аналоговые интерфейсы, но основная специализация оборудования сосредоточена на многоканальных структурированных транках.
Набор интерфейсов зависит от региона, стандартов операторов и существующей телефонной инфраструктуры. Для Северной Америки характерно применение T1/PRI, для большинства остальных регионов мира — E1/PRI.
Почему организации продолжают использовать транковые шлюзы в современных сетях?
Причина в повсеместном распространении гибридных голосовых инфраструктур. У компании может работать исправная АТС только с поддержкой PRI. Провайдер может сохранять цифровые точки стыка транков на отдельных участках сети. Филиалу нужен локальный устойчивый доступ к PSTN при централизованном управлении вызовами по IP. Во всех этих ситуациях транковый шлюз служит мостом для модернизации без немедленной полной замены оборудования.
Это особенно актуально для объектов, где телефонная связь обеспечивает работу приемных, экстренных вызовов, гостиничных систем, медицинских учреждений, контакт-центров и других направлений, не допускающих резких переходов с риском потери связи.
Помогает ли транковый шлюз при переходе на SIP-транки?
Да, это его самое распространенное применение. Устройство предоставляет старой АТС привычный цифровой транковый интерфейс, при этом подключаясь к внешнему SIP-транку провайдера. Благодаря этому предприятие внедряет SIP-связь без обязательной немедленной замены АТС.
Также шлюз работает в обратном направлении на переходных этапах: сохраняет старое операторское подключение и локальные цифровые транки во время переноса внутренней системы управления вызовами на платформы SIP.
