Импеданс — это противодействие электрической цепи переменному току. В реальных системах связи и аудио он влияет на прохождение сигналов через кабели, громкоговорители, микрофоны, антенны, телефонные цепи, усилители, линии передачи и электронные интерфейсы. При правильном согласовании больше полезной энергии достигает нагрузки; при плохом согласовании возможны потери сигнала, отражения, искажения, низкая громкость, перегрев, нестабильная работа или сокращение дальности передачи.

Хотя импеданс является базовым электрическим понятием, при развертывании он имеет очень практическое значение. Он помогает выбирать правильный кабель, безопасно подключать громкоговорители, согласовывать микрофоны и усилители, избегать перегрузки выходов, искать слабые сигналы и поддерживать надежность систем голосовой связи, оповещения, интеркома, радио и промышленной связи.

Почему импеданс важен при развертывании

Он влияет на уровень сигнала и стабильность системы

В системе связи каждая подключенная часть влияет на путь сигнала. Микрофон передает малый сигнал на предусилитель, линейный выход нагружает кабель, усилитель питает громкоговоритель, а антенна подключается к передатчику через коаксиальную линию. У каждого соединения есть ожидаемый диапазон импеданса; если оборудование не соответствует этому диапазону, сигнал может стать слабее, шумнее или менее стабильным.

Поэтому импеданс — не только лабораторное измерение, а фактор внедрения. Система может выглядеть правильно на схеме, но плохо работать на площадке, если длина кабеля, нагрузка громкоговорителя, клеммные соединения, отвод трансформатора или входной/выходной импеданс выбраны неправильно.

Он помогает предотвратить перегрузку оборудования

Неправильный импеданс может создать избыточный ток или неподходящую нагрузку для усилителя, передатчика или выходной цепи. Например, слишком много низкоомных громкоговорителей, подключенных параллельно, могут снизить общий импеданс ниже безопасного уровня усилителя. Это приводит к перегреву, защитному отключению, искажению или постоянному повреждению.

В полевых проектах это часто происходит при расширении системы без пересчета общей нагрузки. Добавление громкоговорителей, удлинение кабелей, замена устройств с другими параметрами или смешивание оборудования разных систем всегда следует проверять по допустимому импедансу или диапазону мощности.

Как импеданс работает простыми словами

Сопротивление, реактивность и частота

Сопротивление относится к постоянному току, а импеданс — к переменному току и сигнальным цепям. Импеданс включает сопротивление и реактивное сопротивление. Реактивность создается конденсаторами и индуктивностями и меняется с частотой. Поэтому импеданс указывается в омах, но не всегда равен простой величине сопротивления постоянному току.

Например, громкоговоритель с маркировкой 8 Ом не имеет ровно 8 Ом на всех частотах. Его импеданс изменяется по аудиодиапазону. Линия передачи или антенная система также может вести себя по-разному в зависимости от частоты, типа кабеля, качества разъемов и условий монтажа.

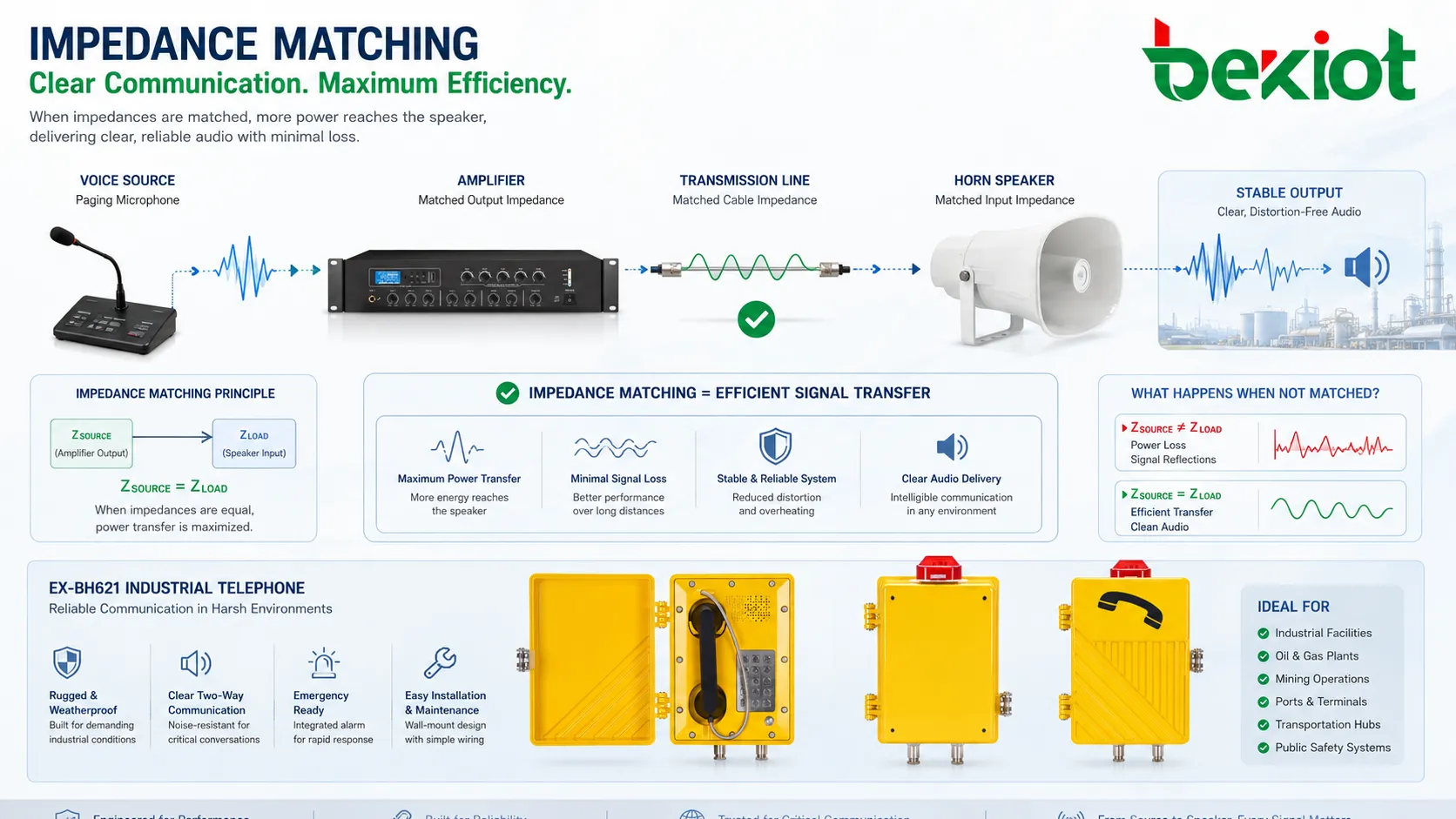

Согласование и мостовое подключение — не одно и то же

В некоторых системах цель — согласование импеданса. Это типично для ВЧ-линий и некоторых аудиораспределений, где источник, кабель и нагрузка должны соответствовать друг другу для снижения отражений и максимальной передачи мощности. В других системах, например во многих современных аудиовходах, применяется импедансное мостовое подключение: входной импеданс намного выше импеданса источника, поэтому напряжение передается без сильной нагрузки на источник.

Важно понимать тип системы. Одно правило для всех аудио-, телефонных или ВЧ-цепей может привести к ошибкам. Выход громкоговорителя, микрофонный вход, линейный вход, распределенная система 70V/100V и коаксиальная антенная линия требуют разных подходов к импедансу.

Импеданс — это не просто число в паспорте. Он описывает, как реальный сигнал ведет себя при соединении оборудования, кабеля, частоты, расстояния и нагрузки.

Ключевые параметры для проверки в реальных системах

Входной и выходной импеданс

Входной импеданс показывает, какую нагрузку устройство создает для источника сигнала. Выходной импеданс описывает поведение источника при работе с подключенной нагрузкой. В аудио- и коммуникационных системах соотношение этих величин влияет на уровень, разборчивость, шумы и совместимость.

При замене оборудования инженеры должны сравнивать старые и новые параметры импеданса. Устройство с тем же типом разъема может иметь другое электрическое поведение. Это особенно важно для микрофонов, аналоговых телефонных интерфейсов, усилителей оповещения, радиоаксессуаров и устаревших цепей управления.

Импеданс кабеля и качество передачи

Кабели — не просто проводники. У них есть емкость, индуктивность, сопротивление, экранирование и волновой импеданс. На коротких участках при низких аудиочастотах часть эффектов мала; на длинных линиях, при высоких частотах, ВЧ-системах, видео и передаче данных импеданс кабеля становится намного важнее.

Коаксиальные системы часто используют стандартные значения 50 Ом или 75 Ом в зависимости от применения. Витая пара и сетевые кабели также имеют контролируемый импеданс. Неправильный тип кабеля может увеличить отражения, затухание, чувствительность к помехам и нестабильность соединения.

Импеданс нагрузки и допустимая мощность

Импеданс нагрузки критичен для громкоговорителей, усилителей и распределенных аудиосистем. Низкая нагрузка потребляет больше тока от усилителя; высокая нагрузка может уменьшить выходную мощность. При неправильном проектировании звуковое покрытие становится неравномерным или усилитель работает вне безопасного режима.

Для систем оповещения и громкой связи проектировщики часто используют трансформаторное распределение 70V или 100V, чтобы упростить длинные линии и множество громкоговорителей. В таких системах настройки отводов мощности обычно важнее для расчета нагрузки, чем номинальный импеданс одного динамика.

Преимущества правильного планирования импеданса

Более предсказуемое качество звука и сигнала

Правильное планирование импеданса повышает предсказуемость. Громкоговорители получают ожидаемую мощность, микрофоны дают полезные уровни, антенны излучают эффективнее, а линейные сигналы проходят с меньшими потерями. Это помогает установленной системе работать ближе к проекту.

Для интеграторов это снижает повторные настройки после монтажа. Вместо попыток исправить слабый звук или нестабильную передачу увеличением усиления, заменой устройств или добавлением усилителей, систему можно построить правильно с самого начала.

Меньший риск повреждения оборудования

Система с подходящим импедансом нагрузки меньше нагружает усилители, передатчики, выходные драйверы и силовые каскады. Это важно для оборудования непрерывной работы: усилителей оповещения, аудиоканалов диспетчеризации, радиоретрансляторов, систем экстренного вызова и промышленных интерфейсов.

Долговременная надежность зависит не только от защиты от среды, но и от электрической нагрузки. Даже прочные устройства могут рано выйти из строя, если постоянно работают с неправильной нагрузкой или перегреваются из-за неверного импеданса.

Более понятная диагностика и обслуживание

Когда импеданс правильно документирован и измерен, ремонтные бригады быстрее находят проблемы. Внезапное изменение импеданса линии может указывать на обрыв кабеля, воду, ослабленный разъем, поврежденный громкоговоритель, короткое замыкание, неверную замену или несанкционированное изменение.

Это особенно полезно в больших зданиях, промышленных объектах, транспортных узлах, кампусах и многозонных системах оповещения. Техники могут не проверять все точки вслепую, а с помощью измерений сузить место неисправности.

Советы по обслуживанию для надежной работы

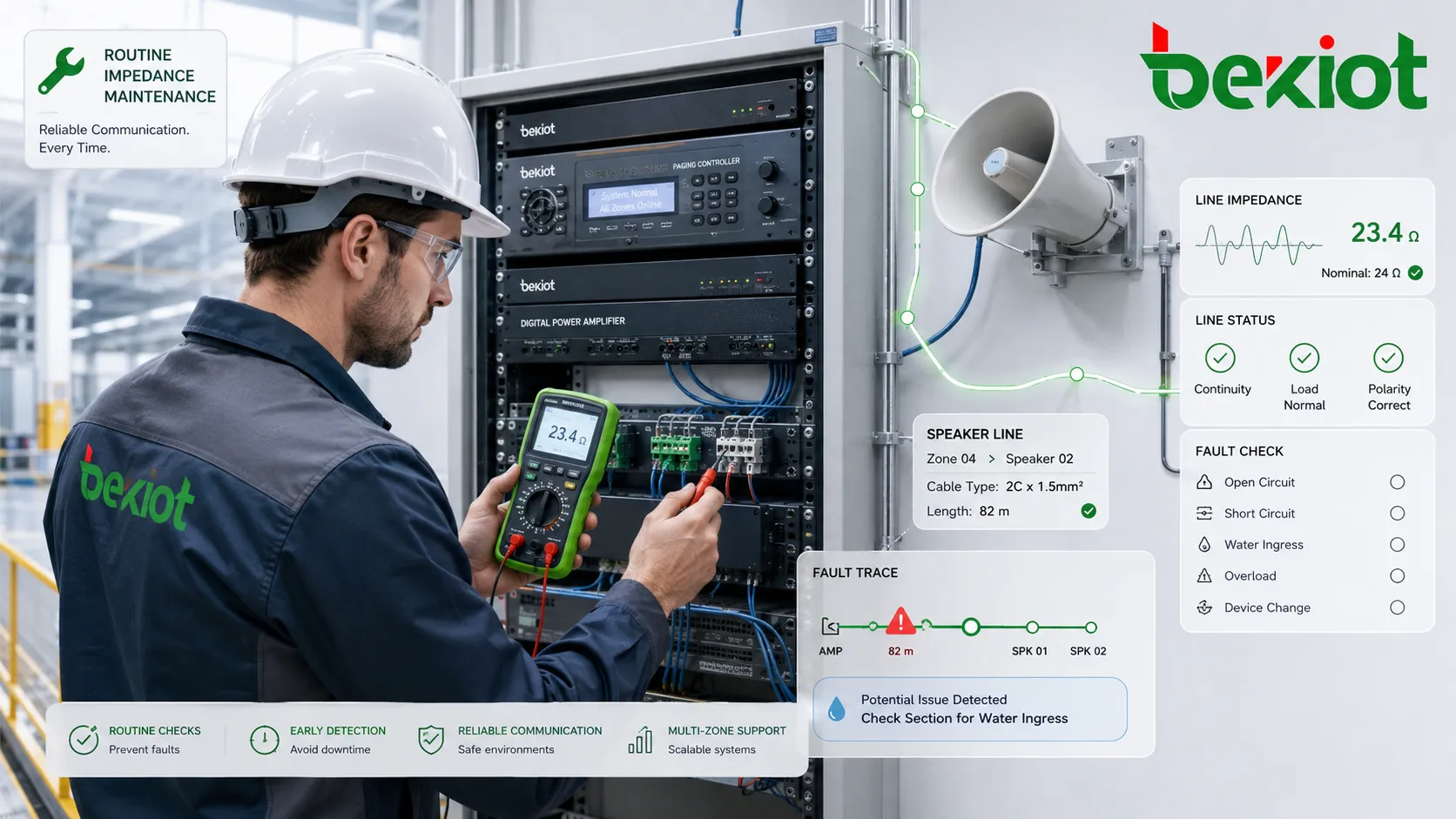

Измеряйте до и после изменений

Любое расширение системы должно включать проверку импеданса. При добавлении громкоговорителей, замене усилителей, микрофонов, удлинении кабелей или изменении антенных линий техники должны сравнивать измерения с проектными требованиями и паспортными данными оборудования.

Этот простой шаг предотвращает многие типичные отказы. Лучше найти перегрузку при вводе в эксплуатацию, чем после отключения усилителя во время аварийного объявления или производственного вызова.

Ведите запись базовых значений

Базовая запись полезна для будущего обслуживания. После ввода в эксплуатацию можно записать импеданс линий громкоговорителей, результаты кабельных тестов, ВЧ-измерения, расчеты нагрузки усилителя и настройки входов/выходов. Поздние проверки сравнивают новые данные с этой базой.

Если значение заметно меняется, команда может провести расследование до жалоб пользователей на плохой звук или периодические неисправности. Это практический переход от реактивного ремонта к профилактике.

Проверяйте разъемы, влагу и коррозию

Многие ошибки импеданса вызваны физическими проблемами монтажа. Ослабленные клеммы, окисленные разъемы, вода в коробках, поврежденная изоляция, раздавленный кабель, неправильные адаптеры и плохое экранирование меняют поведение цепи.

Наружные системы и промышленные условия требуют особого внимания. Влага и коррозия могут не вызвать полный отказ сразу, но постепенно создают утечки, периодический шум и нестабильные показания импеданса.

Не смешивайте оборудование без пересчета

Смешивание устройств с разными параметрами создает скрытые проблемы. Замена одного громкоговорителя на модель с меньшим импедансом меняет общую нагрузку; добавление параллельной ветви может снизить импеданс ниже безопасного; неподходящая антенна или коаксиальный кабель ухудшает эффективность RF.

Перед заменой деталей процедура обслуживания должна определять утвержденные модели, номиналы, отводы, типы кабелей и требования к тестам. Это предотвращает постепенную деградацию после множества мелких ремонтов.

Применения в коммуникационных и электрических системах

Системы громкой связи и оповещения

В системах громкой связи и оповещения импеданс влияет на нагрузку усилителя, громкость громкоговорителей, длину кабеля и надежность зон. Низкоомные системы часто применяются на коротких линиях или локальном аудио, а 70V/100V — для распределенного оповещения на крупных объектах.

Правильный расчет нагрузки гарантирует, что усилитель питает все подключенные громкоговорители без перегрузки. Он также помогает выровнять звуковое покрытие в офисах, цехах, коридорах, платформах, складах и на улице.

Интеркомы, аварийные телефоны и диспетчерское аудио

Интеркомные и аварийные системы включают микрофоны, громкоговорители, трубки, усилители, аналоговые интерфейсы и иногда длинные кабели. Совместимость импеданса поддерживает разборчивость речи, стабильную громкость и надежную двустороннюю связь.

В диспетчерских средах плохо согласованная точка может создать низкий уровень, эхо или шум, мешающие оператору понять вызывающего. Поэтому аудиотракт следует проверять от полевого устройства до платформы диспетчерской.

RF, антенны и радиосистемы

ВЧ-системы очень чувствительны к согласованию импеданса. Передатчики, коаксиальные кабели, разъемы, делители, грозозащита и антенны должны подбираться и устанавливаться под требуемый импеданс. Несогласование вызывает отраженную мощность, меньшую зону покрытия, высокий VSWR и дополнительную нагрузку на передатчик.

Регулярная проверка разъемов, заземления, герметизации и состояния антенн важна. Небольшая проблема разъема на радиочастотах может вызвать крупное ухудшение работы.

Телефонные линии и устаревшие интерфейсы

Традиционные телефонные системы и аналоговые интерфейсы зависят от линейного импеданса для правильного аудиобаланса и сигнализации. Плохое согласование может вызывать эхо, слабый звук, перекрестные наводки или нестабильное распознавание. Это важно при подключении аналоговых цепей к современным шлюзам, PBX, регистраторам или диспетчерским платформам.

При переходе от аналоговых систем к IP инженеры должны проверять не только совместимость протоколов. Нужно также проверять импеданс аналоговых портов, длину линии, состояние проводки и аудиоуровни для стабильной работы.

Типичные ошибки, которых следует избегать

Использование сопротивления постоянному току как единственного критерия

Измерение сопротивления мультиметром помогает найти обрыв или короткое замыкание, но не полностью описывает импеданс на рабочей частоте. Громкоговорители, трансформаторы, кабели и антенны могут вести себя иначе при реальном аудио- или ВЧ-сигнале.

Для точной диагностики следует применять метод, соответствующий системе. Измерители импеданса линий громкоговорителей, аудиоанализаторы, тестеры линий и антенные анализаторы часто дают больше данных, чем простая проверка сопротивления постоянному току.

Игнорирование длины и трассы кабеля

Цепь, работающая на коротком испытательном стенде, может отказать на длинной трассе. Сопротивление, емкость, экранирование, заземление и прокладка рядом с силовыми линиями влияют на итоговый результат.

Хорошая практика включает правильный выбор кабеля, четкую маркировку, разделение с силовыми линиями при необходимости, влагозащищенные окончания и испытания на фактической установленной длине, а не только в аппаратной.

Заключение

Импеданс — практическое понятие развертывания и обслуживания для систем связи, аудио, RF, телефонии и промышленной электроники. Он влияет на передачу сигнала, нагрузку оборудования, четкость звука, дальность, точность диагностики и долгосрочную надежность.

Для успешных проектов импеданс следует учитывать при проектировании, монтаже, расширении и обслуживании. Правильное согласование оборудования, расчет нагрузок, выбор кабеля, запись базовых измерений и тестирование после изменений позволяют строить стабильные, понятные и удобные в обслуживании системы.

Часто задаваемые вопросы

Почему громкоговоритель 8 Ом не показывает ровно 8 Ом на мультиметре?

Значение 8 Ом — это номинальный импеданс для аудиоработы, а не фиксированное сопротивление постоянному току. Мультиметр измеряет DC-сопротивление, обычно ниже номинального, и не показывает поведение динамика по всему аудиодиапазону.

Может ли неправильный импеданс вызывать периодические ошибки вместо немедленного отказа?

Да. Некоторые проблемы проявляются только при росте громкости, изменении температуры, попадании влаги в соединение или совместной работе нескольких устройств. Это может вызывать периодические искажения, отключение, шум или нестабильную передачу.

Всегда ли более высокий импеданс безопаснее для оборудования?

Не всегда. Более высокая нагрузка может снизить ток, но также уменьшить доступную мощность или ухудшить передачу в системах, требующих согласования. Правильное значение зависит от конструкции оборудования и применения.

Каким прибором обычно проверяют импеданс линии громкоговорителей?

Обычно используют специализированный измеритель импеданса линии громкоговорителей, потому что он проверяет цепь более релевантно для аудиосистем, чем обычный омметр. Для систем 70V/100V также проверяют суммарную мощность и отводы трансформаторов.

Могут ли проблемы импеданса влиять на качество аудиозаписи?

Да. Если микрофон, линейный интерфейс или телефонный аудиотракт плохо согласованы, запись может быть слабой, шумной, искаженной или несбалансированной, что снижает ее ценность для анализа, обучения или расследования.

Нужно ли проверять импеданс при профилактическом обслуживании?

Да. Периодические проверки выявляют старение кабелей, влагу, ослабленные соединения, неправильные замены, отказ громкоговорителей или изменение нагрузки до того, как пользователи заметят ухудшение. Базовые значения после ввода делают такие проверки значительно полезнее.
