Во многих проектах экстренной связи и диспетчерской службы одного голоса уже недостаточно. Операторам часто необходимо видеть ситуацию на месте во время совершения звонков, запуска групповых объявлений, обработки сигналов тревоги или координации полевых групп. Именно поэтому интеграция видеонаблюдения стала важной частью проектирования конвергентных систем связи.

Конвергентная коммуникационная платформа обычно строится на основе архитектуры программного коммутатора на базе SIP. Она ориентирована на голосовые вызовы, интерком, диспетчеризацию, оповещение, запись и экстренное управление. Системы видеонаблюдения, напротив, обычно предназначены для просмотра в реальном времени, записи, воспроизведения, управления камерами и мониторинга безопасности. Они часто используют такие протоколы или методы доступа, как GB/T28181, RTSP, ONVIF, интерфейсы SDK, RTMP и интеграция с платформами NVR. Поскольку две системы созданы для разных целей, проектировщик должен выбрать подходящий способ их соединения.

Связанная система: Конвергентная система связи Becke

Почему доступ к видео важен в диспетчерских проектах

В традиционном коммуникационном проекте операторы могут слышать только сигнал тревоги или получать голосовой доклад с места. В современной среде экстренного управления тот же оператор может нуждаться в проверке ближайших камер, подтверждении состояния на объекте, просмотре ворот или входа в тоннель, определении зоны риска или поддержке удаленного принятия решений с помощью живых изображений.

Это особенно ценно на промышленных предприятиях, в транспортных тоннелях, инженерных сетях, кампусах, портах, шахтах, энергообъектах, проектах общественной безопасности и крупных зданиях. Когда связь и видео обрабатываются раздельно, операторы вынуждены переключаться между разными системами. При правильной интеграции диспетчерская консоль может поддерживать голос, сигналы тревоги, оповещение и видеопроверку в рамках одного рабочего процесса.

Ключевой вопрос не только в том, можно ли просматривать видео. Реальный вопрос в том, как осуществляется доступ к видеопотоку, можно ли им управлять в масштабе, работает ли он с SIP-терминалами связи и подходит ли решение для долгосрочной эксплуатации.

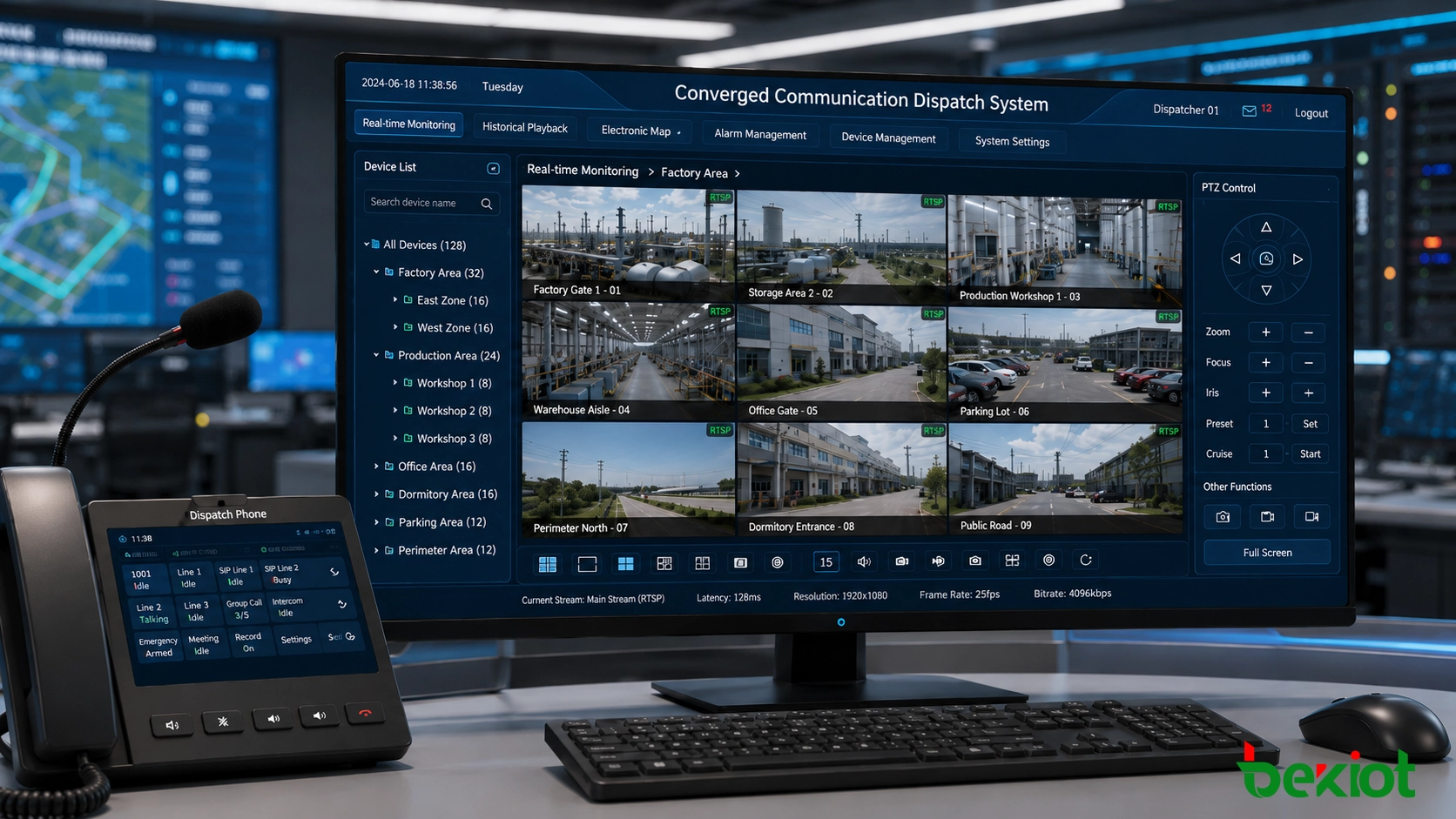

Метод первый: вытягивание RTSP-потока

RTSP — один из самых распространенных способов просмотра живого видео с камер, NVR или платформ видеонаблюдения. Многие IP-камеры предоставляют RTSP-адреса потоков, чтобы другие системы могли вытягивать и отображать видеопоток в реальном времени. В простых проектах этот метод легко понять: диспетчерская консоль встраивает RTSP-плеер, и каждый поток камеры настраивается с соответствующим адресом.

Например, камера может предоставлять RTSP-адрес, который включает IP-адрес камеры, информацию о канале, тип потока и данные аутентификации. Любой совместимый RTSP-плеер может запросить поток и отобразить живое изображение.

Однако RTSP не является собственным протоколом связи для конвергентной системы на базе SIP. SIP-терминалы, интерком-точки, IP-телефоны и многие диспетчерские устройства связи не могут напрямую обрабатывать RTSP-видео так же, как они обрабатывают SIP-вызовы. В результате вытягивание RTSP обычно ограничивается приложениями диспетчерской консоли, а не общесистемной видеосвязью.

Подходящие сценарии использования

Вытягивание RTSP-потока подходит для небольших проектов, где с диспетчерской станции необходимо просматривать лишь ограниченное количество камер. Его также можно использовать, когда проекту требуется только предварительный просмотр видео в реальном времени и не требуется сложное управление камерами, синхронизация видеокаталогов, доступ к SIP-терминалам или глубокая привязка сигналов тревоги.

Основные ограничения

Самое большое ограничение — управление. При большом количестве камер настройка и поддержание индивидуальных RTSP-адресов становится трудоемкой. Если меняются пароли камер, IP-адреса, пути потоков или сегменты сети, диспетчерскую систему необходимо обновлять вручную.

Другое ограничение — функциональная глубина. RTSP обычно обеспечивает просмотр живого видео, но многие расширенные функции наблюдения остаются за пределами коммуникационной платформы, такие как управление PTZ, поиск по записям, привязка сигналов тревоги, управление каталогом камер и воспроизведение видео. Кроме того, доступ по RTSP часто ограничен сетевыми границами, что означает, что он обычно практичен только внутри внутренней сети проекта.

Метод второй: интеграция камер на основе SDK

Интеграция через SDK — еще один распространенный способ подключения видеонаблюдения к диспетчерской или коммуникационной платформе. По сравнению с прямым вытягиванием RTSP, доступ через SDK может предоставить больше возможностей со стороны камеры в зависимости от производителя камеры или платформы видеонаблюдения. Например, SDK может позволить системе получать доступ к живому видео, движению PTZ, захвату снимков, состоянию устройства, событиям тревоги или определенным управляющим функциям.

В проектах конвергентной связи интеграция через SDK также используется в основном на уровне диспетчерской консоли. Разработчик программного обеспечения встраивает SDK в платформу управления или диспетчерский клиент, чтобы операторы могли просматривать или управлять камерами из одного интерфейса.

Такой подход может улучшить функциональность по сравнению с базовым RTSP-плеером, но также вносит сложность разработки. Разные марки камер, платформы NVR и системы управления видео могут предоставлять разные SDK, разные методы аутентификации, разные структуры данных и разные требования к совместимости. Если в проекте используются камеры нескольких марок, интеграционная работа может стать значительной.

Где доступ через SDK работает хорошо

Доступ через SDK полезен, когда в проекте используется фиксированная марка камер или унифицированная платформа видеонаблюдения и требуется более глубокое управление, чем простая предварительный просмотр в реальном времени. Это может помочь диспетчерской консоли обеспечить более полный опыт оператора, особенно когда проекту требуется управление камерами или взаимодействие с сигналами тревоги от видеосистемы.

Риски при долгосрочном обслуживании

Основная проблема — ремонтопригодность. Версии SDK могут меняться, операционные среды могут обновляться, а совместимость может зависеть от поддержки разработки со стороны конкретного вендора. Для крупных проектов или сред с несколькими марками каждая дополнительная платформа камер может потребовать отдельной работы по адаптации. Это может увеличить стоимость проекта и усложнить будущие обновления.

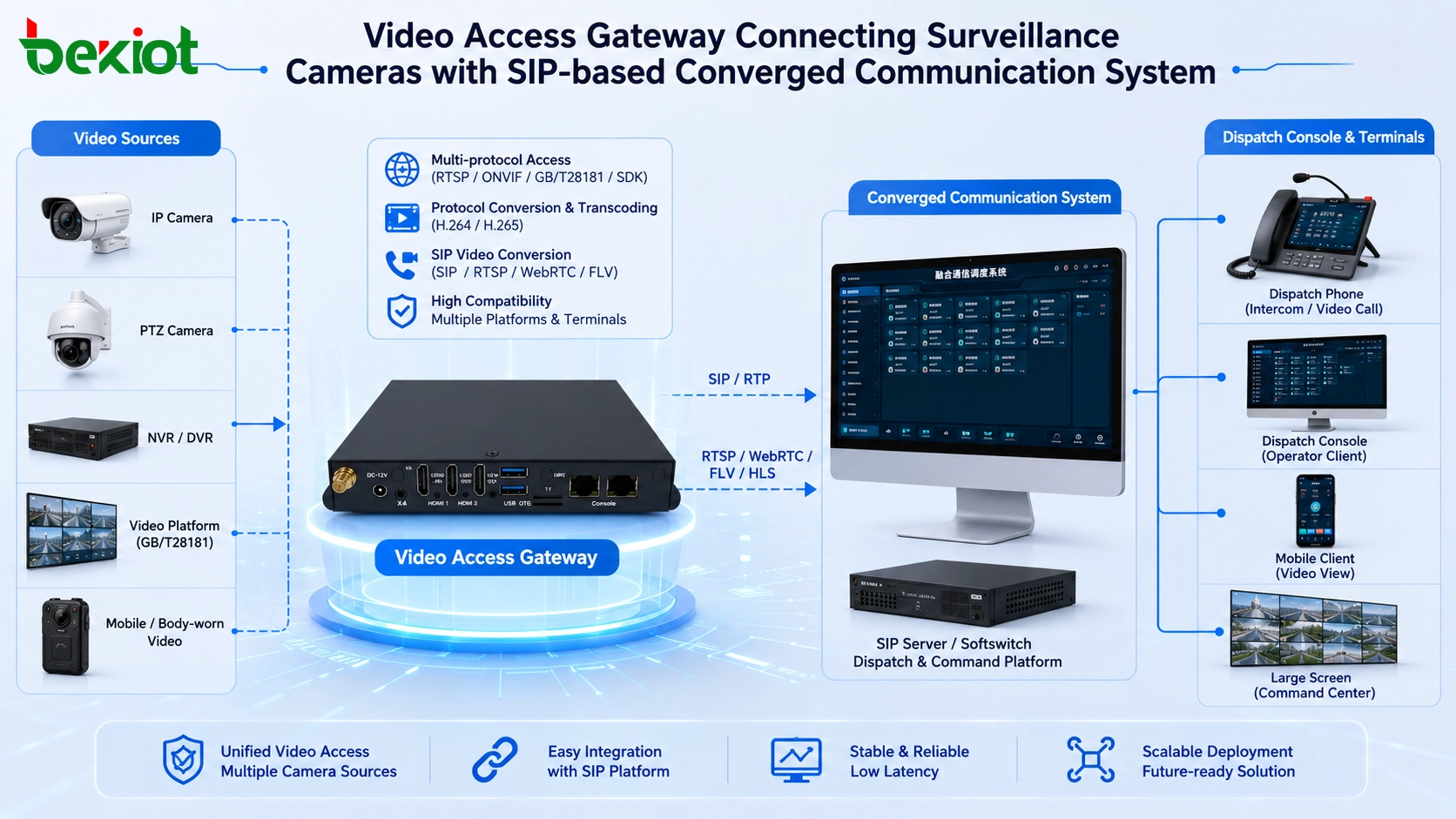

Метод третий: интеграция через шлюз доступа к видео

Для крупномасштабных проектов выделенный шлюз доступа к видео часто является более полным и масштабируемым решением. Вместо того чтобы требовать от конвергентной платформы прямого управления каждым протоколом камеры, шлюз выступает в качестве моста между системой видеонаблюдения и системой связи на базе SIP.

Шлюз может подключаться к камерам, NVR, платформам управления видео и другим видеоисточникам через распространенные методы доступа, такие как RTSP, ONVIF, RTMP, GB/T28181, интерфейсы SDK или интеграция на уровне платформы. После подключения источника видео шлюз преобразует или выводит видео в форматах, которые легче использовать системе связи и диспетчеризации.

Наиболее важная ценность — преобразование протоколов. Шлюз доступа к видео может преобразовывать видео наблюдения в видеоресурсы, совместимые с SIP, позволяя конвергентной системе связи более естественно вызывать, просматривать или распределять видео. В практических приложениях это позволяет диспетчерской платформе, командному центру или поддерживаемому терминалу получать доступ к видеоресурсам через более унифицированный рабочий процесс связи.

Несколько выходных форматов для различных приложений

Зрелый видеошлюз служит не только для SIP-связи. Он также может предоставлять видеовыход для веб-диспетчерских клиентов, крупноэкранных дисплеев командования, GIS-платформ и интегрированных систем управления. Общие методы вывода могут включать FLV, RTSP, HLS, WebRTC и видеопотоки SIP в зависимости от архитектуры проекта.

Это важно, поскольку разные среды отображения имеют разные требования. Командная платформа на основе браузера может предпочитать WebRTC или HLS. Система визуализации на большом экране может использовать другой формат потока. SIP-диспетчерская консоль может требовать видео, которое может работать внутри сеанса связи. Шлюз помогает проекту избежать повторяющейся интеграции точка-точка.

Транскодирование и совместимость

Совместимость видеокодеков — еще одна важная причина использовать шлюз. Многие камеры видеонаблюдения используют H.265 для снижения использования полосы пропускания и хранилища, в то время как некоторые системы связи и терминалы более совместимы с H.264. Шлюз доступа к видео может обеспечить транскодирование между различными видеоформатами, помогая системе соответствовать возможностям декодирования диспетчерских консолей, SIP-терминалов и интегрированных платформ.

Шлюз также может регулировать частоту кадров, битрейт, разрешение и качество потока в соответствии с сетевыми условиями и возможностями терминала. Это позволяет проекту сбалансировать качество изображения, потребление полосы пропускания и производительность в реальном времени.

Сравнение трех подходов к интеграции

Вытягивание RTSP просто и прямо, но обычно подходит для ограниченного просмотра на диспетчерской консоли. Интеграция через SDK может предоставить больше функций, но сильно зависит от марок камер и разработки. Шлюз доступа к видео обеспечивает более сильную совместимость, более легкую интеграцию с платформой и лучшую масштабируемость для крупных проектов.

Для небольшого объекта с несколькими камерами RTSP может быть достаточным. Для проекта с одной фиксированной маркой видеонаблюдения и особыми требованиями к управлению камерами интеграция через SDK может быть практичной. Для командного центра, промышленной платформы экстренной помощи, многоплощадочной диспетчерской системы или проекта общественной безопасности архитектура на основе шлюза обычно более подходит, поскольку она может стандартизировать различные видеоисточники и сделать их доступными для коммуникационной платформы.

За пределами стационарных камер

Современные проекты экстренной помощи и диспетчерской службы могут подключать не только стационарные камеры видеонаблюдения. Им также может потребоваться доступ к нательным камерам, мобильным видеоустройствам, дронам, временно развернутым камерам, портативным командным пунктам, источникам живого видео или полевому записывающему оборудованию.

Это создает более широкое требование: система не должна проектироваться только вокруг одного типа камер. Она должна поддерживать различные видеоисточники, разные сети и разные сценарии реагирования на чрезвычайные ситуации. Архитектура на основе шлюза часто лучше соответствует этому требованию, поскольку она отделяет адаптацию видеоисточников от основной коммуникационной платформы.

Рекомендации по проектированию для реальных проектов

При проектировании интеграции видео для конвергентной системы связи инженеры должны оценить количество камер, структуру сети, видеопротокол, формат кодека, диспетчерский рабочий процесс, возможности терминалов, требования к привязке сигналов тревоги и план будущего расширения.

Если проекту требуется только предварительный просмотр в реальном времени на одной рабочей станции, легковесное решение может быть достаточным. Если проекту необходима видеосвязь с экстренными вызовами, событиями тревоги, GIS-картами, диспетчерскими группами, крупноэкранными дисплеями и несколькими отделами, архитектура должна быть спроектирована с самого начала с учетом единого доступа, контроля разрешений, преобразования потоков и эффективности обслуживания.

Также следует учитывать безопасность. Учетные данные камер, адреса потоков, API платформы и разрешения доступа к видео должны управляться тщательно. В промышленных средах и среде общественной безопасности доступ к видео должен соответствовать ролям пользователей, эксплуатационным процедурам и политикам сетевой безопасности.

Рекомендуемая архитектура для экстренной связи

Для приложений экстренной связи и управления рекомендуемой архитектурой обычно является многоуровневая. Уровень фронтенда включает камеры, NVR, нательные устройства, мобильные видеоисточники и платформы наблюдения. Уровень доступа использует шлюз доступа к видео для нормализации протоколов и потоков. Коммуникационный уровень использует конвергентную систему на базе SIP для вызовов, интеркома, оповещения, диспетчеризации и обработки сигналов тревоги. Прикладной уровень предоставляет операторам видео, голос, сигналы тревоги, карты, записи и инструменты диспетчеризации.

Такая структура позволяет избежать перегрузки коммуникационной платформы избыточным количеством интерфейсов, специфичных для камер. Она также дает проекту больше гибкости при добавлении новых камер, новых объектов или новых приложений управления в будущем.

Ключевые выводы

Интеграция видеонаблюдения становится стандартным требованием в проектах конвергентной связи и экстренной диспетчеризации. Вытягивание RTSP-потока просто, но ограничено. Интеграция через SDK может предоставить больше функций камер, но требует специфичной для бренда разработки. Шлюз доступа к видео предлагает лучшую совместимость, более простое расширение, преобразование потоков и более сильную поддержку крупномасштабных командных систем.

Для проектов, требующих стабильного реагирования на чрезвычайные ситуации, многоканального доступа к видео, SIP-связи, работы диспетчерской консоли и будущей масштабируемости, интеграция видео на основе шлюза часто является наиболее практичным решением. Она помогает превратить раздельные голосовые и видеосистемы в более унифицированную командную среду.

Часто задаваемые вопросы

Может ли система связи на базе SIP напрямую воспроизводить все потоки камер видеонаблюдения?

Не всегда. Большинство камер видеонаблюдения выводят видео через RTSP, ONVIF, GB/T28181, интерфейсы SDK или платформенные протоколы. Системе связи на базе SIP обычно требуется плеер, программная интеграция или шлюз доступа к видео для правильного использования этих потоков.

Достаточно ли RTSP для проектов экстренной диспетчеризации?

RTSP может быть достаточен для простого предварительного просмотра в реальном времени, но он не идеален для крупных проектов, требующих управления каталогами камер, доступа терминалов, привязки сигналов тревоги, транскодирования или унифицированных диспетчерских рабочих процессов.

Почему важно транскодирование видео?

Разные камеры и терминалы могут использовать разные видеокодеки. Например, системы наблюдения часто используют H.265, в то время как многие коммуникационные терминалы и платформы более совместимы с H.264. Транскодирование помогает улучшить совместимость во всей системе.

Можно ли связать видео с экстренными вызовами или сигналами тревоги?

Да. При правильной интеграции сигнал тревоги или экстренный вызов может вызвать соответствующие виды камер на диспетчерской консоли, помогая операторам быстрее проверить ситуацию на месте и принимать более правильные решения.

Какой тип проекта получает наибольшую выгоду от шлюза доступа к видео?

Крупные промышленные объекты, транспортные системы, кампусы, инженерные сети, платформы общественной безопасности и многоплощадочные командные центры обычно получают наибольшую выгоду, поскольку им часто требуется подключать множество камер, несколько видеоисточников и различные коммуникационные оконечные точки.
