Взрывонепроницаемая оболочка, обычно маркируемая как Ex d или Ex db на современных шильдиках оборудования, является способом защиты электрического оборудования, устанавливаемого во взрывоопасных газовых средах. Вместо того чтобы пытаться исключить все возможные источники воспламенения внутри устройства, оболочка проектируется так, чтобы выдержать внутренний взрыв и не допустить выхода пламени, горячих газов или энергии воспламенения в окружающую атмосферу.

Поэтому Ex d является одним из наиболее известных принципов защиты на объектах нефти и газа, химических заводах, площадках хранения топлива, морских платформах, шахтах, электростанциях и других промышленных объектах, где при нормальной работе могут появляться горючие газы или пары. Такая защита широко применяется в телефонах, кнопках, двигателях, распределительных коробках, светильниках, постах управления, камерах, датчиках и полевых устройствах связи.

Зачем нужен этот принцип защиты

Опасным зонам требуется больше, чем обычная электробезопасность

В обычном промышленном здании электрическое оборудование оценивается главным образом по защите от поражения током, перегрева, риска короткого замыкания, механической прочности и стойкости к окружающей среде. В опасной зоне главная проблема иная: искра, дуга, горячая поверхность, контакт реле, поврежденный кабельный ввод или внутренняя неисправность могут воспламенить горючую смесь вокруг оборудования.

Защита Ex d учитывает этот риск и допускает, что при определенных аварийных условиях воспламенение может произойти внутри оболочки. Затем оболочка должна предотвратить превращение такого события во внешний взрыв. Поэтому взрывонепроницаемое оборудование — это не просто прочный металлический ящик. Это сертифицированная сборка с проверенными размерами соединений, стойкостью к давлению, кабельными вводами, крепежом, контролем температуры поверхности и правилами маркировки.

Это не то же самое, что влагозащищенный или пылезащищенный корпус

Частое заблуждение — считать Ex d более высоким вариантом IP-защиты. Степени IP66 или IP67 описывают защиту от проникновения пыли и воды, тогда как Ex d описывает взрывозащиту для опасных газовых атмосфер. Изделие может быть водонепроницаемым, но не взрывозащищенным. Также изделие может иметь сертификат Ex d и при этом нуждаться в отдельной IP-степени для дождя, мойки или пылевой нагрузки на улице.

В реальных проектах часто важны оба показателя. Наружные химические установки, наливные станции, резервуарные парки, тоннели и морские палубы могут одновременно требовать взрывозащиты, коррозионной стойкости, защиты от проникновения, устойчивости к УФ, герметизации кабелей и долгосрочной механической прочности.

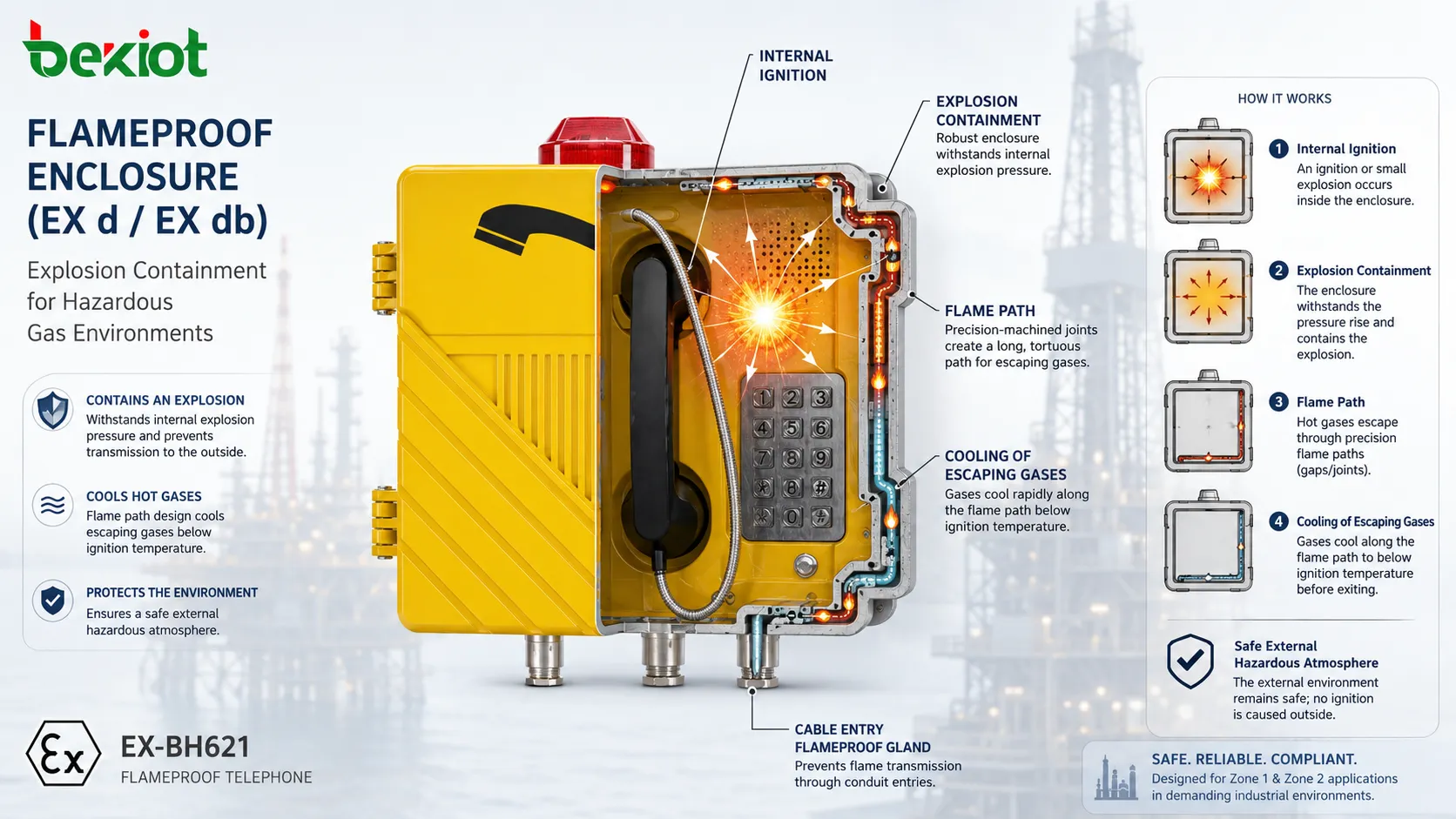

Как работает оболочка Ex D

Удержание внутреннего давления

Когда горючая газовая смесь попадает в оболочку и воспламеняется внутри, оболочка должна выдержать возникающее давление без разрушения, без постоянной деформации, влияющей на безопасность, и без выхода пламени через слабые места. Обычно конструкция использует прочный металл, сертифицированные соединения крышек, резьбовые вводы, строгие механические допуски и крепеж, который сохраняет целостность оболочки в условиях испытаний.

Поэтому взрывонепроницаемые оболочки часто тяжелее обычных промышленных корпусов. Вес нужен не только для ударопрочности; он является частью конструкции удержания давления и пламегасительного пути. Снятие болтов, замена крышек, смена кабельных вводов или обработка дополнительных отверстий могут разрушить сертифицированную концепцию защиты.

Охлаждение пламегасительного пути и контролируемый выпуск газа

Оборудование Ex d не всегда полностью герметично. Оно использует пламегасительные пути: узкие контролируемые зазоры в резьбовых соединениях, фланцевых стыках, посадочных соединениях, отверстиях валов или интерфейсах крышки. Если происходит внутренний взрыв, горячие газы могут проходить через эти пути, но длина и размер зазора рассчитаны так, чтобы охладить газы ниже способности воспламенить окружающую атмосферу.

Поэтому состояние пламегасительных путей критично при монтаже и обслуживании. Царапины, коррозия, накопление краски, отсутствие смазки, неправильный крепеж, механический удар или несанкционированная обработка могут снизить охлаждающий эффект и нарушить безопасность. Визуально прочная оболочка может стать небезопасной, если ее сертифицированный пламегасительный путь поврежден.

Нормы и сертификационная база

Серия IEC 60079 и роль IEC 60079-1

Серия IEC 60079 является ключевой международной базой для электрического оборудования, применяемого во взрывоопасных средах. IEC 60079-0 определяет общие требования, а IEC 60079-1 охватывает защиту оборудования взрывонепроницаемыми оболочками “d”. На практике IEC 60079-1 задает принципы конструкции, пламегасительных путей, испытаний давлением, температуры, вводов и проверки оборудования Ex d.

Современная маркировка может указывать Ex db, а не только Ex d. Дополнительная буква связана с уровнем защиты оборудования. Ex db обычно соответствует высокому уровню защиты для газовых атмосфер и часто применяется в зонах Zone 1 и Zone 2 при условии, что остальная маркировка, сертификат, группа газа, температурный класс и условия установки подходят для объекта.

Маркировки ATEX и IECEx в международных проектах

ATEX применяется для оборудования, выводимого на рынок Европейского союза, а IECEx является международной системой сертификации на основе стандартов IEC. Многие глобальные промышленные проекты требуют от поставщиков ATEX, IECEx или оба сертификата, особенно если оборудование будет устанавливаться в нефтехимии, энергетике, морской отрасли, горнодобыче или процессных производствах.

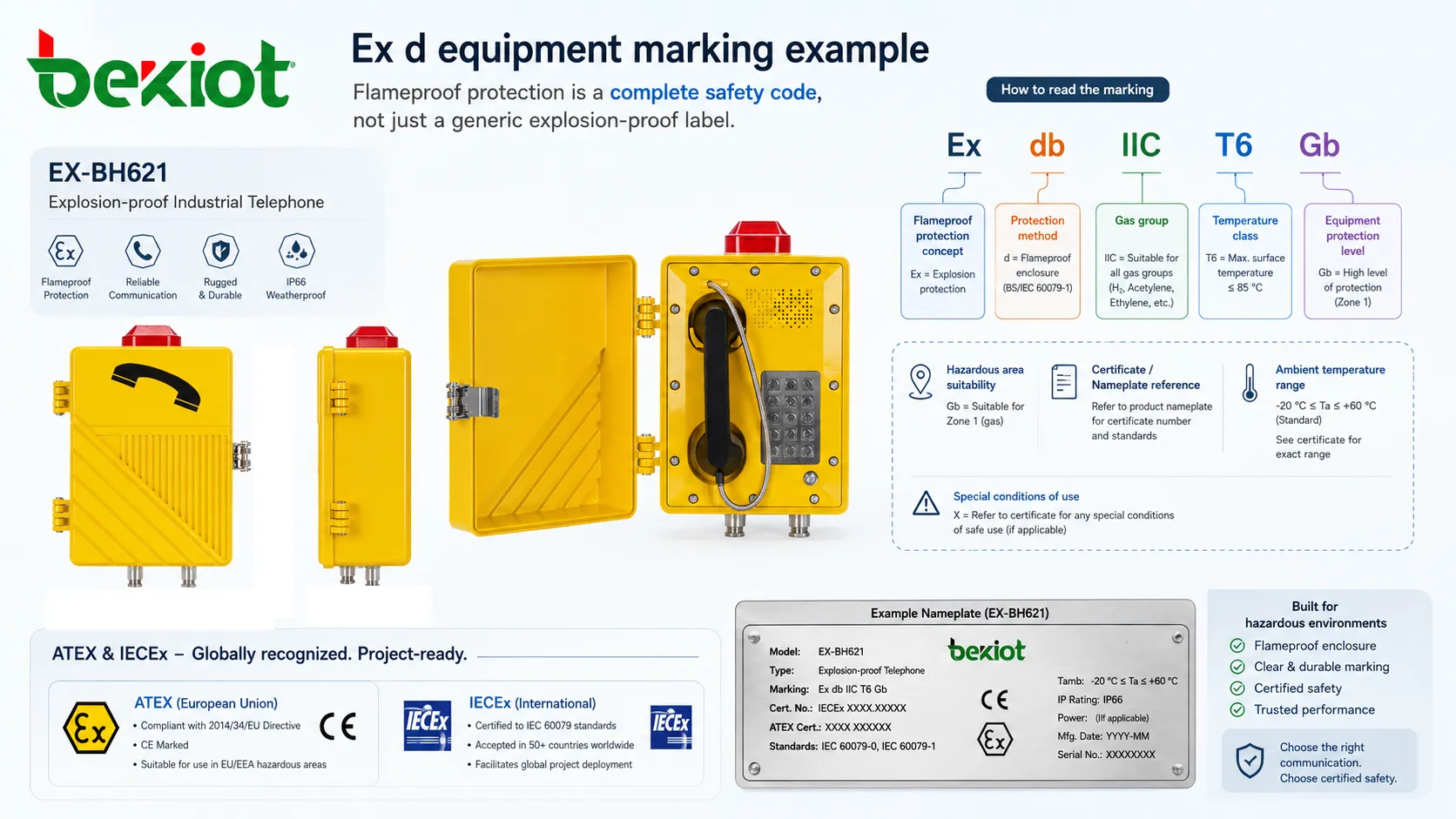

Типовая маркировка может включать принцип защиты, группу газа, температурный класс, уровень защиты оборудования, категорию оборудования, номер сертификата, диапазон температуры окружающей среды и особые условия применения. Покупателям не следует оценивать соответствие только по словам “взрывозащищенный” в буклете. Сертификат и шильдик должны соответствовать классификации зоны и проекту монтажа.

Параметры защиты, важные при выборе

Группа газа и риск воспламенения

Группы газа показывают, для какой взрывоопасной газовой атмосферы подходит оборудование. В наземной промышленности распространены группы IIA, IIB и IIC. IIC обычно считается самой требовательной группой и включает такие газы, как водород и ацетилен. IIB охватывает, например, этилен, а IIA — менее легко воспламеняемые газы, такие как пропан.

Группа газа должна выбираться по отчету классификации опасных зон. Установка оборудования IIB в атмосфере IIC недопустима, если сертификат явно не покрывает требуемую группу. И наоборот, требование IIC повсюду может увеличить стоимость, вес и срок поставки там, где фактическая классификация требует только IIA или IIB.

Температурный класс и контроль поверхности

Температурный класс определяет максимально допустимую температуру поверхности оборудования при заданных условиях. Распространенные газовые классы включают T1, T2, T3, T4, T5 и T6. Чем ниже максимальная температура поверхности, тем строже класс. Например, T6 строже, чем T4.

Этот показатель важен, потому что горячая поверхность оболочки может воспламенить окружающую газовую смесь даже без выхода пламени изнутри. Температура окружающей среды, теплоотвод, солнечное излучение, внутренняя электроника, нагрузка и положение установки могут влиять на температурные характеристики. Сертификат следует проверять на утвержденный температурный диапазон и любые ограничения монтажа.

IP и механические показатели как дополнительные требования

Хотя степень IP не является взрывозащитой, она остается важной для наружных и тяжелых промышленных применений. IP66, IP67 или аналогичные степени могут требоваться там, где оборудование подвергается дождю, мойке, пыли, соляному туману или сильному промышленному загрязнению. Ударная стойкость IK, защита от коррозии, нержавеющий крепеж и покрытие поверхности также влияют на долговременную надежность.

Для устройств связи, таких как полевые телефоны, аварийные вызывные посты и станции управления, стойкость к окружающей среде влияет на удобство использования не меньше, чем на безопасность. Сертифицированное устройство, пострадавшее от попадания воды, коррозии контактов клавиатуры, поврежденного шнура трубки, заблокированных отверстий динамика или нечитаемых надписей, все равно может не выполнить эксплуатационную задачу проекта.

Где часто используется взрывонепроницаемое оборудование

Процессные отрасли и энергетические объекты

Оборудование Ex d часто устанавливается на НПЗ, газокомпрессорных станциях, объектах СПГ, химических заводах, участках производства красок, топливных терминалах, складах растворителей, водородных системах, морских платформах, буровых площадках и опасных инженерных зонах. Эти среды могут содержать горючие газы при нормальной эксплуатации, аномальной утечке, обслуживании, отборе проб, наливе или аварийном сбросе.

Типичные устройства включают распределительные коробки, местные посты управления, кнопки аварийной остановки, светильники, двигатели, датчики давления, анализаторы, телефоны, маяки, громкоговорители, CCTV-корпуса и интерфейсы сигнализации. Во многих системах Ex d сочетается с другими видами защиты, такими как Ex e, Ex i, Ex t или избыточное давление, в зависимости от типа цепи и классификации зоны.

Связь и аварийное реагирование на опасных объектах

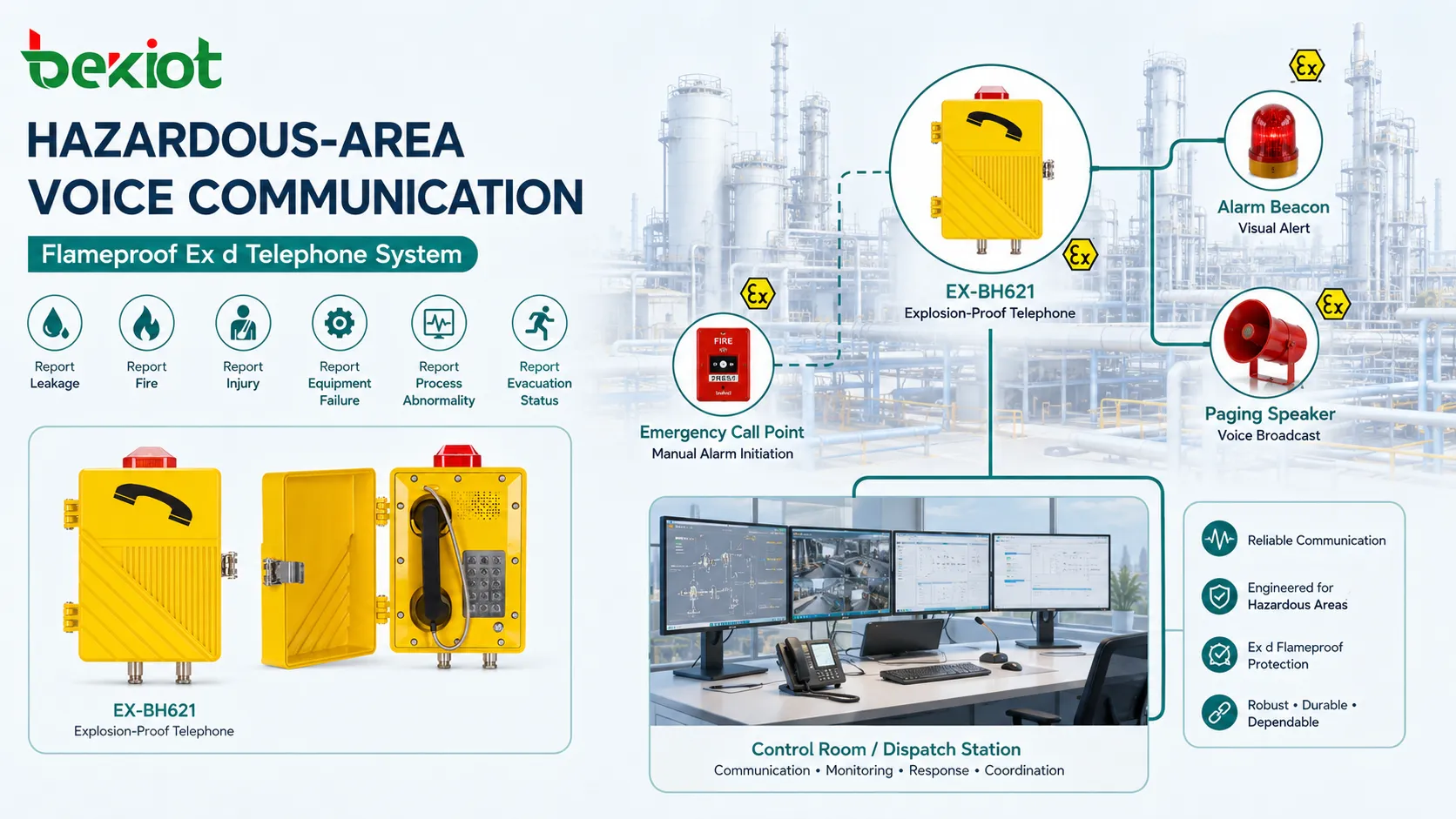

Надежная голосовая связь особенно важна в опасных зонах, поскольку работникам может потребоваться немедленно сообщить об утечке, пожаре, травме, отказе оборудования, отклонении процесса или статусе эвакуации. Мобильные телефоны могут быть ограничены, радиосвязь может иметь зоны слабого покрытия, а обычные интеркомы могут не иметь сертификации для классифицированных зон.

Для проектов голосовой связи на опасных объектах взрывозащищенный телефон Becke Telcom EX-BH621 может рассматриваться там, где нужны сертифицированные стационарные точки вызова для аварийного звонка, связи с диспетчерской или обмена сообщениями между полем и операторной в промышленных условиях.

Связанное решение: система аварийных вызывных постов для критически важных объектов

Рекомендации по проектированию и монтажу

Классификация зоны предшествует выбору продукта

Правильная отправная точка — не каталог продукции, а чертеж классификации опасных зон и оценка риска. Инженеры должны знать, относится ли место к Zone 0, Zone 1 или Zone 2 для газа либо к Zone 20, Zone 21 или Zone 22 для пыли. Также нужно определить группу газа, температурный класс, условия среды, место монтажа, маршрут кабеля, доступ для обслуживания и эксплуатационные требования.

Когда классификация понятна, маркировку оборудования можно сопоставить с площадкой. Выбранный продукт должен соответствовать или превосходить требуемый уровень защиты, группу газа, температурный класс, диапазон среды, степень защиты от проникновения и метод установки. Если одно устройство устанавливается в разных зонах объекта, каждое место следует проверять отдельно.

Кабельные вводы, отверстия и аксессуары являются частью системы безопасности

Сертифицированная оболочка Ex d может стать небезопасной, если установить неправильный кабельный ввод, заглушку, переходник, дыхательный элемент, адаптер, уплотнение трубы или антенный интерфейс. Кабельные вводы должны быть сертифицированы для того же принципа защиты и подходить для типа кабеля, группы газа, объема оболочки и правил монтажа. Неиспользуемые вводы должны закрываться сертифицированными заглушками.

Ошибки проекта часто возникают на интерфейсах, а не внутри основного устройства. Например, правильный взрывозащищенный телефон может быть установлен с несертифицированным вводом, поврежденным уплотнительным кольцом, неправильным резьбовым адаптером или кабелем, не подходящим к конструкции ввода. Качество монтажа должно рассматриваться как часть соответствия, а не как второстепенная деталь площадки.

Обслуживание, проверка и управление жизненным циклом

Сертифицированное состояние необходимо сохранять со временем

Оборудование Ex d следует периодически проверять, чтобы убедиться, что оболочка, крышка, крепеж, кабельные вводы, уплотнения, пламегасительные пути, таблички, заземление и аксессуары остаются в безопасном состоянии. Коррозия, отсутствующие болты, краска на пламегасительных путях, трещины в окнах, ослабленные вводы, несанкционированные отверстия и механические повреждения должны восприниматься серьезно.

Службы обслуживания должны следовать инструкциям производителя и применимым стандартам инспекции опасных зон. Обычные методы ремонта могут быть неприемлемыми. Замена болта похожей деталью, окрашивание стыка, неправильная полировка пламегасительного пути или сверление дополнительного отверстия для удобства могут аннулировать сертификацию и увеличить риск воспламенения.

Документация является частью соответствия

Полный проектный файл должен включать сертификаты, технические паспорта, фотографии шильдиков, монтажные чертежи, записи по кабельным вводам, отчеты инспекций, журналы обслуживания, историю ремонта и любые особые условия применения. Это особенно важно для предприятий с длительным сроком службы, множеством подрядчиков и оборудованием, добавляемым поэтапно.

Хорошая документация также помогает будущей модернизации. Когда завод расширяется, меняет технологические химикаты, добавляет сетевую связь или заменяет аналоговые устройства IP-системами, инженеры могут проверить, остается ли существующее оборудование Ex d пригодным для обновленной опасной зоны и эксплуатационных требований.

Типичные ошибки выбора

Считать все взрывозащищенное оборудование одинаковым

Термин “взрывозащищенный” часто используется в маркетинге свободно, но сертифицированное Ex-оборудование нужно выбирать по деталям маркировки. Устройство, подходящее для Zone 2, может быть недопустимо в Zone 1. Изделие, сертифицированное для газов IIB, может не подходить для атмосферы IIC. Устройство с классом T4 может быть недопустимо там, где более низкая температура воспламенения требует T5 или T6.

Другая ошибка — считать, что устройство с газовой сертификацией автоматически покрывает горючую пыль. Пылеопасные зоны требуют собственной классификации и способа защиты, например Ex t с защитой оболочкой. Если существуют риски газа и пыли одновременно, полная маркировка должна покрывать фактическое требование объекта.

Игнорировать удобство использования после сертификации

Сертификация подтверждает принцип безопасности, но оборудование должно быть удобным для людей в реальных условиях. Для полевых средств связи трубка должна легко использоваться в перчатках, кнопка вызова должна быть видимой, звонок — слышимым, кабель — выдерживать движение, а оболочка — противостоять погоде, химикатам, вибрации и удару.

В аварийных системах удобство использования может быть столь же важным, как техническое соответствие. Устройство, которое безопасно, но его трудно найти, услышать, использовать или обслуживать, может не поддержать требуемый сценарий реагирования. Хорошие проекты объединяют сертифицированное оборудование, четкие указатели, логичное размещение, процедуры операторной, резервирование и регулярные испытания.

Практическое применение в разных отраслях

Нефть, газ, химия и нефтехимия

На НПЗ, резервуарных парках, наливных эстакадах, смесительных установках и химических производствах оболочки Ex d защищают полевые устройства, которые должны оставаться доступными рядом с опасными процессами. Точки связи, переключатели управления, кнопки тревоги и местные индикаторы могут размещаться в стратегических местах, чтобы операторы могли сообщать о происшествиях, не покидая рабочую зону.

Эти системы часто подключаются к операторным, распределенным системам управления, сетям громкой связи, CCTV-платформам и процедурам аварийной остановки. Цель состоит не только в защите отдельных устройств, но и в поддержке отслеживаемой цепочки реагирования от обнаружения на месте до командного решения.

Транспорт, коммунальная инфраструктура и инженерные объекты

Топливные базы, насосные помещения тоннелей, объекты генерации, очистные сооружения, морские терминалы, системы накопления энергии на батареях и инженерные коридоры могут содержать классифицированные зоны или локальные опасные участки. Оборудование Ex d может применяться там, где стационарные электрические или коммуникационные устройства должны работать рядом с источниками горючего газа.

В таких условиях часто решающее значение имеют прочная конструкция, стабильная сетевая интеграция, понятный аварийный процесс и длительные интервалы обслуживания. Оборудование следует оценивать не только по уровню сертификации, но и по тому, насколько хорошо оно соответствует архитектуре связи и сервисной модели объекта.

Заключение

Взрывонепроницаемая оболочка Ex d — проверенный принцип взрывозащиты для опасных газовых атмосфер. Ее задача — удержать внутреннее воспламенение, контролировать передачу пламени и не допустить воспламенения окружающей взрывоопасной атмосферы. Однако безопасность зависит не только от прочной оболочки. Важны соответствие стандартам, правильная маркировка, группа газа, температурный класс, EPL, кабельные вводы, качество монтажа, инспекция и документация жизненного цикла.

Для промышленных проектов выбор Ex d всегда должен основываться на классификации площадки и требованиях системы. При правильном применении взрывонепроницаемое оборудование помогает обеспечить более безопасную работу в опасных зонах и поддерживает такие ключевые функции, как управление, мониторинг, аварийный вызов, тревожное оповещение и полевая связь.

Часто задаваемые вопросы

Можно ли просверлить оболочку Ex d на площадке, если нужен дополнительный кабельный ввод?

Обычно нет. Добавление отверстий или изменение сертифицированных взрывонепроницаемых частей может аннулировать сертификацию, потому что прочность оболочки, пламегасительный путь и расположение вводов испытаны как определенная конструкция. Любые изменения должны выполняться только через производителя или авторизованный сертификационный путь.

Нержавеющая сталь всегда лучше алюминия для взрывонепроницаемого оборудования?

Не всегда. Нержавеющая сталь может быть предпочтительна из-за коррозионной стойкости в морских, химических или моечных зонах, тогда как алюминий уменьшает вес и стоимость. Правильный выбор зависит от сертификации, группы газа, среды, механического воздействия, системы покрытия и ожиданий по обслуживанию.

Можно ли подключить оборудование Ex d к обычному сетевому коммутатору?

Сетевая архитектура должна оцениваться по расположению зоны. Если коммутатор находится вне опасной зоны, сертифицированное полевое оборудование часто может подключаться через утвержденные кабели и вводы. Если активное сетевое оборудование находится в классифицированной зоне, оно и его оболочка должны подходить для зоны и принципа защиты.

Как часто нужно проверять взрывонепроницаемое оборудование?

Интервалы инспекции зависят от риска площадки, среды, правил, типа оборудования и истории обслуживания. Суровые наружные установки, коррозионные атмосферы, зоны вибрации и часто используемое оборудование обычно требуют большего внимания, чем чистые внутренние помещения. План инспекций должен соответствовать местным правилам и стандартам обслуживания опасных зон.

Делает ли защита Ex d оборудование безопасным для открытия под напряжением?

Нет. Взрывонепроницаемое оборудование нельзя открывать под напряжением во взрывоопасной атмосфере, если сертификат и процедура специально этого не разрешают. На многих оболочках есть предупреждения о необходимости отключить питание и выдержать время ожидания перед открытием.

Можно ли добавить беспроводные антенны к взрывонепроницаемому устройству?

Только если антенный узел, ввод, кабельный сальник или радиомодуль покрыты сертификацией и инструкциями по установке. Добавление несертифицированной антенны или сверление антенного порта может нарушить принцип защиты, и этого следует избегать.
