В 5G NR ширина полосы несущей может настраиваться в широком диапазоне. Минимальная ширина может составлять всего 5MHz, а максимально поддерживаемая ширина может достигать 400MHz. Такая широкополосная архитектура дает сетям 5G высокий потенциал емкости, но также создает практические сложности для пользовательского оборудования, особенно когда разные терминалы имеют разные аппаратные возможности, целевые уровни стоимости и ограничения по энергопотреблению.

Если бы каждое UE должно было постоянно поддерживать всю ширину полосы несущей, сложность устройств значительно выросла бы. Более широкая полоса требует более высоких частот дискретизации, более мощной обработки базовой полосы, поддержки большей RF-полосы и большего энергопотребления. Для многих терминалов, особенно чувствительных к стоимости устройств, IoT-терминалов, промышленных устройств передачи данных и будущих устройств типа RedCap, работа на полной полосе в большинстве сервисных сценариев не требуется.

Почему широкая полоса несущей требует лучшего управления

Ячейка 5G может предоставлять широкую несущую, но не каждому устройству нужно мониторить или передавать по всему частотному диапазону. Высокопроизводительный смартфон, промышленный маршрутизатор, недорогой терминал и устройство с уменьшенными возможностями могут подключаться к одной и той же сети, но их требования к полосе существенно различаются.

Для планирования сети это создает две основные проблемы. Первая — стоимость устройства. Когда UE поддерживает более широкую полосу, его RF-фронтенд, обработка базовой полосы, фильтрация и способность дискретизации становятся более требовательными. Вторая — энергопотребление. Широкополосный прием и передача обычно требуют более высоких частот дискретизации, а они увеличивают расход энергии.

Bandwidth Part, обычно сокращаемый как BWP, был введен для решения этих проблем. Вместо того чтобы требовать от UE работы по всей полосе несущей, сеть может настроить для этого UE меньший непрерывный участок полосы. После этого терминал работает только в заданном диапазоне, оставаясь частью более широкой ячейки 5G NR.

Базовая идея BWP

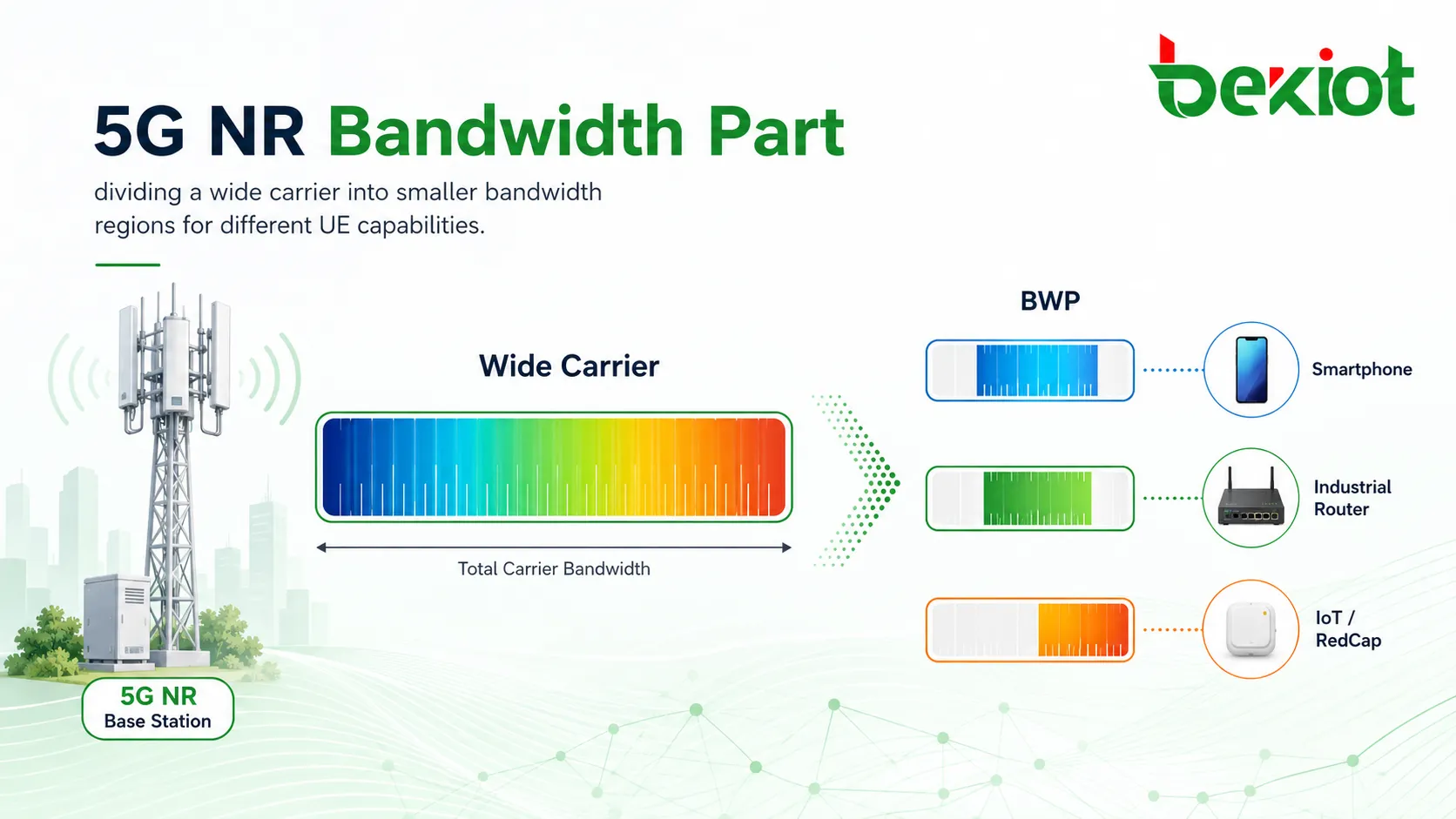

Bandwidth Part — это непрерывный набор физических ресурсных блоков, настроенный базовой станцией для UE. Это не отдельная ячейка. Это используемая область полосы внутри обслуживающей несущей. Сеть может настраивать разные BWP в зависимости от возможностей UE, потребности сервиса, стратегии ячейки и условий радиоресурсов.

Например, ячейка NR может иметь полосу несущей 30MHz. Если терминал поддерживает только 20MHz в этом частотном диапазоне, базовая станция может настроить для него BWP 20MHz. Таким образом UE не обязан поддерживать всю полосу ячейки, но все равно может получить доступ к сети и использовать сервисы в пределах поддерживаемого диапазона.

Этот механизм дает операторам и проектировщикам систем больше гибкости. Одна широкополосная ячейка 5G может одновременно обслуживать пользователей с высокой пропускной способностью, более дешевые терминалы и сервисно-ориентированные устройства, вместо того чтобы заставлять все устройства использовать одинаковую полосу.

Как работает адаптация полосы

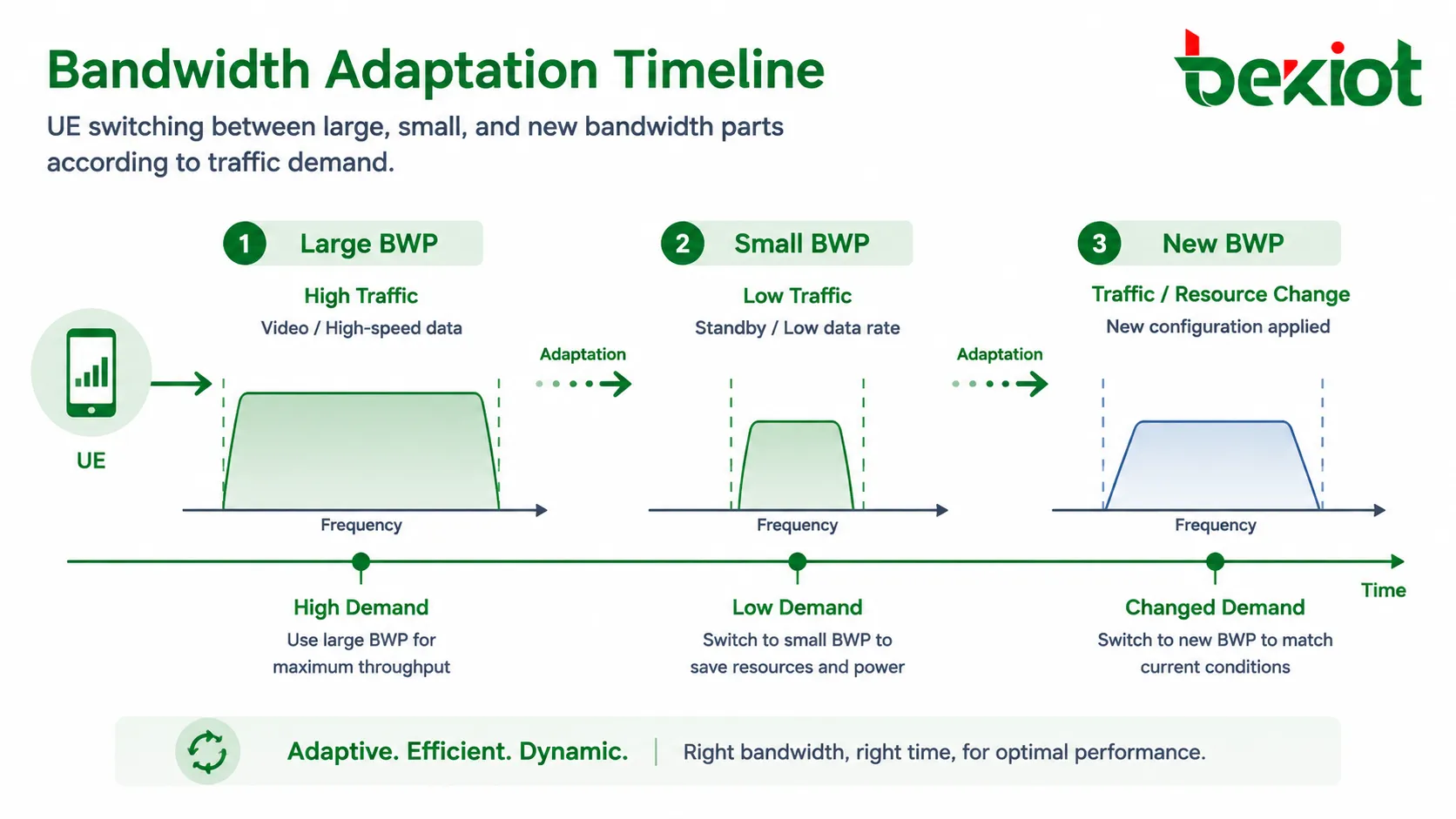

После доступа UE к сети для него может быть настроено несколько BWP. Сеть может переключать UE между разными BWP в зависимости от сервисной нагрузки, стратегии энергосбережения и доступных радиоресурсов. Такая динамическая настройка часто называется адаптацией полосы.

Когда у UE высокий трафик, например высокоскоростная передача данных, видеовосходящий канал или загрузка большого объема, сеть может активировать более широкий BWP. Когда трафик UE легче, например сигнализация, ожидание, передача небольших данных или низкоскоростная промышленная телеметрия, сеть может перевести UE на более узкий BWP, чтобы уменьшить лишнюю обработку и энергопотребление.

Адаптация полосы также полезна, когда ранее используемая частотная область перегружается. Если область ресурсов одного BWP испытывает давление, сеть может настроить или активировать другой BWP, чтобы UE продолжал сервис с лучшей доступностью ресурсов.

Четыре распространенных типа конфигурации

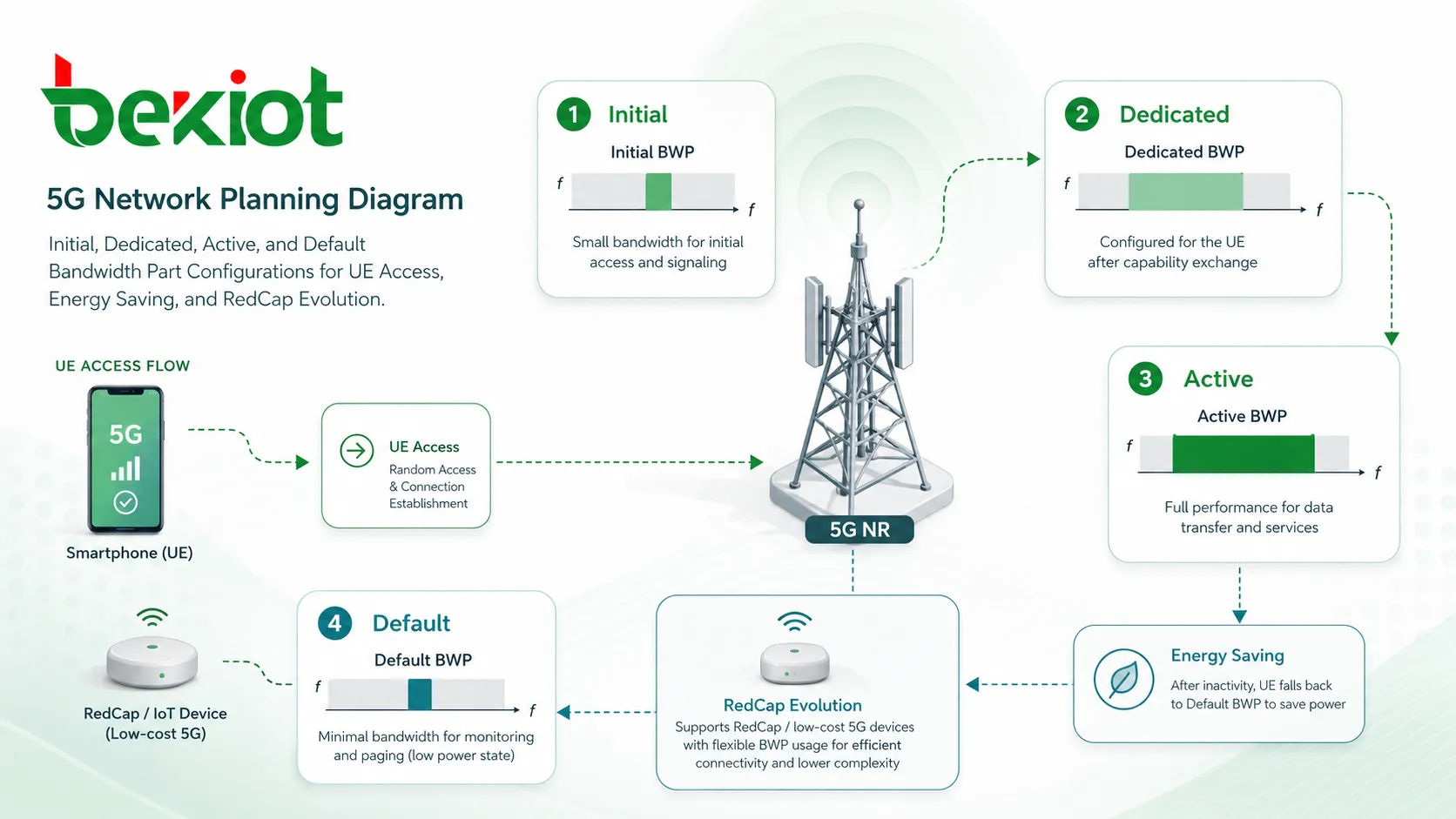

В практической работе 5G NR BWP используются не одинаково. Сеть может настраивать разные типы BWP в зависимости от этапа доступа, состояния RRC, потребности сервиса и поведения при неактивности. Понимание этих типов важно для радиопланирования, проверки функций и устранения неполадок сети.

Начальная конфигурация

начальный BWP используется во время процедуры начального доступа. Он поддерживает передачу и прием ключевых сообщений, связанных с доступом. Он может делиться на начальный BWP восходящей линии и начальный BWP нисходящей линии.

На раннем этапе доступа UE может использовать начальный BWP для приема RMSI и OSI, а также для выполнения процедур случайного доступа. Эта конфигурация связана с ячейкой и предоставляет контролируемую точку входа до получения UE более выделенной конфигурации.

Выделенная конфигурация

выделенный BWP настраивается, когда UE находится в состоянии RRC-соединения. Для UE может быть настроено несколько выделенный BWP. Согласно описанию протокола, для одного UE может быть настроено до четырех BWP, что позволяет сети сопоставлять разные возможности терминалов и требования трафика.

Типичные варианты полосы могут включать 20MHz, 60MHz, 80MHz и 100MHz в зависимости от частотного диапазона, стратегии развертывания и поддержки устройства. Для работы FR2 текущая конфигурация более ограничена, и может быть настроен один выделенный BWP с примерами полосы 100MHz или 200MHz.

Активная конфигурация

активный BWP означает BWP, который UE в состоянии RRC-соединения использует в текущий момент. Хотя может быть настроено несколько BWP, UE может одновременно активировать только один начальный или выделенный BWP.

UE отправляет и принимает информацию в пределах активного BWP. Это правило важно, потому что оно управляет поведением мониторинга UE, снижает нагрузку обработки и позволяет сети эффективнее координировать планирование.

Конфигурация по умолчанию

BWP по умолчанию — это часть полосы, к которой UE возвращается после истечения таймера неактивности BWP. Если BWP по умолчанию настроен, UE после неактивности возвращается к этой заданной части полосы. Если BWP по умолчанию не настроен, начальный BWP может использоваться как резервная конфигурация.

Этот механизм не позволяет UE оставаться в широкой активной полосе, когда значимого трафика нет. Он поддерживает энергосбережение, сохраняя устройство готовым к будущему планированию.

Технические преимущества для устройств и сетей

Первое преимущество BWP — меньшая сложность терминала. Поскольку UE не всегда должен поддерживать всю полосу несущей, более дешевые устройства можно проектировать с уменьшенными требованиями к RF и базовой полосе. Это помогает расширять экосистему 5G-устройств и поддерживать более разнообразные категории терминалов.

Второе преимущество — экономия энергии. Когда сервисный трафик мал, UE может работать в более узкой области полосы. Это снижает ненужный широкополосный мониторинг и обработку, что особенно ценно для устройств на батарее, промышленных датчиков, легких терминалов и будущих приложений с уменьшенными возможностями.

Третье преимущество — прямая совместимость с будущими функциями. Когда 5G вводит новые функции или сервисные механизмы, сеть может размещать определенные возможности на конкретных BWP, не нарушая все существующие конфигурации полосы. Это упрощает технологическое развитие при сохранении совместимости с более ранними устройствами.

Где полезен дизайн multi-BWP

Дизайн multi-BWP ценен, когда разные терминалы и сервисы должны совместно использовать одну ячейку 5G. Терминал, поддерживающий только меньшую полосу, все равно может получить доступ к сети с большей полосой, используя BWP, соответствующий его возможностям.

Он также поддерживает динамическое энергосбережение. UE может переключаться между большими и малыми областями полосы в зависимости от спроса трафика. Для высокопроизводительного сервиса может активироваться более широкий BWP. Для низкоскоростного сервиса или периодов неактивности более узкий BWP может снизить энергопотребление.

Разные сервисы также могут передаваться на разных BWP. Например, один BWP может планироваться для обычного трафика данных, другой — для работы с меньшей мощностью, а третий — для новой сервисной функции или специальной стратегии планирования. Это дает радиоинженерам более гибкий инструмент для разделения сервисов и управления ресурсами.

Примеры полевого планирования

Конфигурация BWP зависит от общей полосы ячейки, возможностей UE, потребности сервиса и стратегии развертывания. В полевом планировании сети сценарии TNR и FNR могут использовать разные комбинации multi-BWP для соответствия реальному спектру и требованиям устройств.

Связь с RedCap и будущими устройствами

BWP также важен для эволюции устройств с уменьшенными возможностями. Терминалы RedCap предназначены для сценариев, где не требуется полная возможность enhanced mobile broadband. Эти устройства могут ориентироваться на более низкую стоимость, меньшее энергопотребление и достаточную производительность для промышленного мониторинга, носимых устройств, видеодатчиков, узлов умного города и корпоративных IoT-приложений.

Поскольку BWP позволяет терминалу работать в меньшей области полосы внутри более крупной 5G-несущей, он обеспечивает полезную основу для категорий устройств, которым не нужна работа на полной полосе. Это делает BWP важной частью долгосрочной гибкости сетей 5G.

Соображения развертывания для инженеров

При разработке стратегии BWP инженеры должны учитывать возможности UE, смесь сервисов, требования покрытия, поведение планирования и цели энергосбережения. Более широкий BWP не всегда лучше. Он может повысить потенциал пропускной способности, но также увеличить нагрузку обработки UE и энергопотребление.

Более узкий BWP полезен для низкоскоростного трафика, но может не подходить для сервисов, требующих высокой скорости данных или малой задержки планирования. Поэтому планирование BWP должно основываться на реальных сервисных моделях, а не на одном фиксированном правиле полосы.

Таймер неактивности также следует планировать внимательно. Если таймер слишком короткий, UE может слишком часто возвращаться назад и увеличивать управляющую нагрузку. Если таймер слишком длинный, UE может оставаться в более широком BWP дольше необходимого, снижая эффект энергосбережения.

Заключение

Bandwidth Part — ключевой механизм 5G NR для разделения и управления полосой несущей. Он позволяет базовой станции настроить для UE непрерывную область полосы, вместо того чтобы заставлять каждое устройство поддерживать всю полосу несущей. Это помогает снизить стоимость UE, уменьшить энергопотребление, повысить гибкость сервисов и поддержать будущую эволюцию 5G.

Ценность BWP заключается не только в уменьшении полосы. Его настоящая сила — адаптивное управление. UE может использовать большую полосу при высоком спросе трафика, переходить на меньшую полосу при низком спросе и работать в подходящем диапазоне ресурсов согласно возможностям терминала и стратегии сети. Для планирования 5G-сетей BWP является одним из практических инструментов, связывающих радиoэффективность, разнообразие устройств и долгосрочную эволюцию сервисов.

FAQ

BWP — это то же самое, что полоса несущей?

Нет. Полоса несущей — это общая полоса, настроенная для ячейки, тогда как BWP — меньшая непрерывная область внутри этой несущей. UE может работать в BWP, не используя всю полосу несущей.

Могут ли разные пользователи одной ячейки использовать разные BWP?

Да. Разные UE могут быть настроены с разными BWP в зависимости от возможностей устройства, потребности сервиса и планирования радиоресурсов. Это одна из причин полезности BWP в 5G-сетях со смешанными устройствами.

Прерывает ли переключение BWP пользовательский сервис?

Переключение BWP разработано так, чтобы управляться сетью и координироваться протокольными процедурами. В хорошо спланированной сети переключение должно поддерживать непрерывность сервиса, хотя плохая конфигурация может повлиять на пользовательский опыт или эффективность планирования.

Почему BWP важен для недорогих 5G-терминалов?

Недорогим терминалам может не требоваться вся полоса несущей. BWP позволяет этим устройствам работать в меньшем диапазоне полосы, снижая аппаратные требования и сохраняя доступ к более крупной сети 5G.

Что нужно тестировать при проверке производительности BWP?

Инженеры должны тестировать поведение доступа, переключение активный BWP, возврат после истечения таймера неактивности, пропускную способность при разных размерах BWP, энергопотребление и совместимость с разными категориями UE.
