Многие пользователи считают, что рация большей мощности обязательно является лучшей рацией. На открытых наружных территориях эта мысль может казаться логичной, потому что более высокая мощность передачи помогает радиосигналу распространяться дальше. Однако реальные коммуникационные проекты намного сложнее, чем простое правило «больше мощности — лучше работа».

На промышленных площадках, в аварийных диспетчерских, мастерских, лабораториях, центрах управления и средах пусконаладки проектов чрезмерная радиомощность может создавать неожиданные электромагнитные помехи. Она может влиять на компьютеры, камеры, датчики, аудиоустройства, беспроводную периферию, измерительные приборы и даже на другое коммуникационное оборудование поблизости. Хорошая радиосистема должна балансировать зону покрытия, безопасность, соответствие требованиям, время работы батареи, защиту оборудования и стабильность связи.

Почему большая выходная мощность не всегда является правильным решением

С точки зрения радиопередачи увеличение выходной мощности может улучшить уровень сигнала и увеличить дистанцию связи при определенных условиях. Поэтому многие пользователи выбирают мощные портативные радиостанции, когда им нужна связь на стройплощадках, в лесных зонах, на крупных заводах или в наружных аварийных сценах.

Проблема появляется, когда мощность передачи превышает фактическую потребность объекта. Портативная радиостанция не только отправляет полезный голосовой сигнал другой радиостанции. Она также создает сильное радиочастотное поле вокруг антенны. Если радиостанция находится слишком близко к чувствительному оборудованию, это поле может наводиться в кабели, цепи, датчики, аудиолинии, USB-порты, линии питания или незащищенные входные каскады.

Именно поэтому на некоторых проектных площадках появляются странные отказы. Компьютерная мышь может перестать реагировать, клавиатура может не вводить текст, камера может потерять видео, а рабочая станция может внезапно зависнуть. После возврата оборудования на проверку специалисты могут не найти аппаратной неисправности. Устройство работает нормально вне исходной электромагнитной среды, потому что источник помех больше не находится рядом.

Как сильные радиосигналы влияют на электронику поблизости

Большинство электронных устройств перед выпуском с завода проходит испытания на электромагнитную совместимость. Это означает, что обычно они способны выдерживать нормальную электромагнитную обстановку. Однако проектирование ЭМС не является безграничной защитой. Если мощная рация передает очень близко к открытой цепи, неэкранированному кабелю, низковольтному сигнальному входу или чувствительному приемнику, уровень помех может превысить защитные возможности устройства.

Воздействие может проявляться как временная неисправность, неправильные показания, аудиошум, обрывы связи, перезагрузка системы или постоянное повреждение компонентов. Это особенно часто встречается в комнатах разработки проектов, временных командных пунктах, испытательных стендах, шкафах оборудования, диспетчерских и на объектах, где множество электронных систем установлено близко друг к другу.

Где чрезмерная мощность создает самые большие проблемы

Работа радиостанции на высокой мощности наиболее рискованна рядом с точными приборами, открытыми платами разработки, измерительным оборудованием, беспроводными устройствами, аудиосистемами и незащищенной низковольтной электроникой. Такие устройства не всегда рассчитаны на сильное воздействие радиополя в ближней зоне.

Беспроводные приемники и устройства связи

Другие рации, радиовещательные приемники, приемники авиационного диапазона и радиомодули могут страдать от сильного сигнала поблизости. Даже если частота не совпадает точно, мощный передатчик может перегрузить входной каскад приемника и снизить его способность принимать нормальные сигналы.

Этот эффект связан не только с конфликтом частот. Он также зависит от силы сигнала на малом расстоянии. Расположенная рядом мощная радиостанция может быть достаточно сильной, чтобы вызвать блокировку, интермодуляцию или временный отказ приемника.

Дроны, дистанционное управление и оборудование IoT

Многие дроны и устройства дистанционного управления работают по каналам 2,4 ГГц или 5,8 ГГц, тогда как многие портативные радиостанции работают в диапазонах VHF или UHF. Даже если диапазоны частот различаются, сильный близкий сигнал VHF или UHF все равно может наводиться в антенны, кабели или приемные цепи и влиять на входной каскад приемника дрона или модуля дистанционного управления.

Для полевых операций, где используются двусторонняя радиосвязь, дроны, мобильное видео и временное командное оборудование, планирование мощности становится важным. Операторам следует избегать передачи на неоправданно высокой мощности рядом с контроллерами дронов, видеоприемниками, беспроводными мостами или портативными командными терминалами.

Платы разработки и сенсорные модули

Arduino, Raspberry Pi, платы ESP32, модули GPIO, макетные платы и наборы датчиков удобны для разработки, но часто имеют открытые выводы и ограниченное экранирование. Сильная РЧ-энергия может попасть в сигнальные линии и вызвать перенапряжение, логический сбой или повреждение компонентов.

Датчики, которые работают со слабыми электрическими сигналами, более уязвимы. Модули температуры и влажности DHT11 или DHT22, ультразвуковые модули, датчики давления и другие низкоуровневые сигнальные устройства могут показывать аномальные значения или зависать при воздействии сильного радиополя.

Bluetooth-устройства, беспроводные мыши и носимые устройства

Bluetooth-гарнитуры, беспроводные мыши, смарт-браслеты и небольшие беспроводные модули обычно содержат микроконтроллеры и РЧ-чипы, работающие на низком напряжении. Многие внутренние цепи работают примерно от 1,8 В до 3,3 В. Когда сильная радиочастотная энергия попадает в цепь, в тяжелых случаях возможны latch-up, аномальный разряд, зависание устройства или постоянное повреждение.

Риск выше, когда радиоантенна находится очень близко к устройству, устройство имеет слабое экранирование или рабочая зона содержит много кабелей, которые действуют как непреднамеренные антенны.

Внутренние и закрытые зоны требуют другого планирования

В открытой наружной среде более высокая мощность иногда может давать лучшую работу связи. В закрытых или полуоткрытых пространствах результат может быть другим. Здания, туннели, металлические конструкции, стойки оборудования, транспортные средства и стены могут отражать, рассеивать или поглощать радиоволны.

Когда сигнал многократно отражается, пользователи могут столкнуться с многолучевыми искажениями, мертвыми зонами, приемом с эффектом эха или нестабильным звуком. В таких условиях простое увеличение мощности может не решить проблему. Оно может даже ухудшить помехи за счет усиления отраженных сигналов.

Лучший подход — оценить расположение антенн, планирование ретрансляторов, координацию радиочастот, планировку объекта, условия экранирования и расстояние между радиопередатчиками и чувствительными устройствами. Для многих внутренних проектов умеренная выходная мощность с правильным системным проектированием дает лучший результат, чем неконтролируемая высокомощная передача.

Практические рекомендации по развертыванию

Надежный план радиосвязи должен соотносить выходную мощность с реальным сценарием применения. Во время проектных испытаний, пусконаладки или разработки оборудования радиостанции обычно сначала следует устанавливать в режим малой мощности. Более высокая мощность должна использоваться только тогда, когда испытания покрытия доказывают ее необходимость.

Держите дистанцию от чувствительного оборудования

Не передавайте на высокой мощности непосредственно рядом с компьютерами, камерами, испытательными приборами, панелями управления, открытыми печатными платами, беспроводными приемниками, аудиоусилителями или сенсорными модулями. Расстояние — один из самых простых способов уменьшить помехи ближнего поля.

Когда радиостанции необходимо использовать в диспетчерской, лаборатории, временном командном автомобиле или зоне шкафов оборудования, следует определить четкие рабочие позиции. Операторам следует избегать размещения антенны рядом с кабелями данных, USB-концентраторами, микрофонами, камерами и низковольтной сигнальной проводкой.

Используйте режим малой мощности, когда это возможно

Многие профессиональные портативные радиостанции поддерживают регулируемые уровни мощности. Режим малой мощности может уменьшить помехи, увеличить время работы батареи, снизить нагрев и при этом обеспечить достаточную дальность во многих внутренних или короткодистанционных сценариях.

Для временных проектных групп, обслуживающего персонала, инженеров-испытателей и руководителей площадок работа на малой мощности часто стабильнее, чем передача на полной мощности. Цель состоит не в использовании максимальной доступной мощности, а в использовании минимальной мощности, которая обеспечивает надежную связь.

Добавьте защиту для уязвимых систем

Для оборудования, которое должно работать рядом с радиопередатчиками, может потребоваться дополнительная защита. Ферритовые кольца помогают уменьшить РЧ-энергию, попадающую в оборудование через линии питания и кабели данных. Экранированные кабели, правильное заземление, фильтрованные интерфейсы и металлические корпуса также могут повысить устойчивость к помехам.

Чувствительные приборы следует физически отделять от зон работы портативных радиостанций. При использовании анализаторов спектра, сетевых анализаторов, РЧ-измерителей мощности или точных измерительных приборов необходимо соблюдать правильное ослабление, защиту входов и рабочие процедуры.

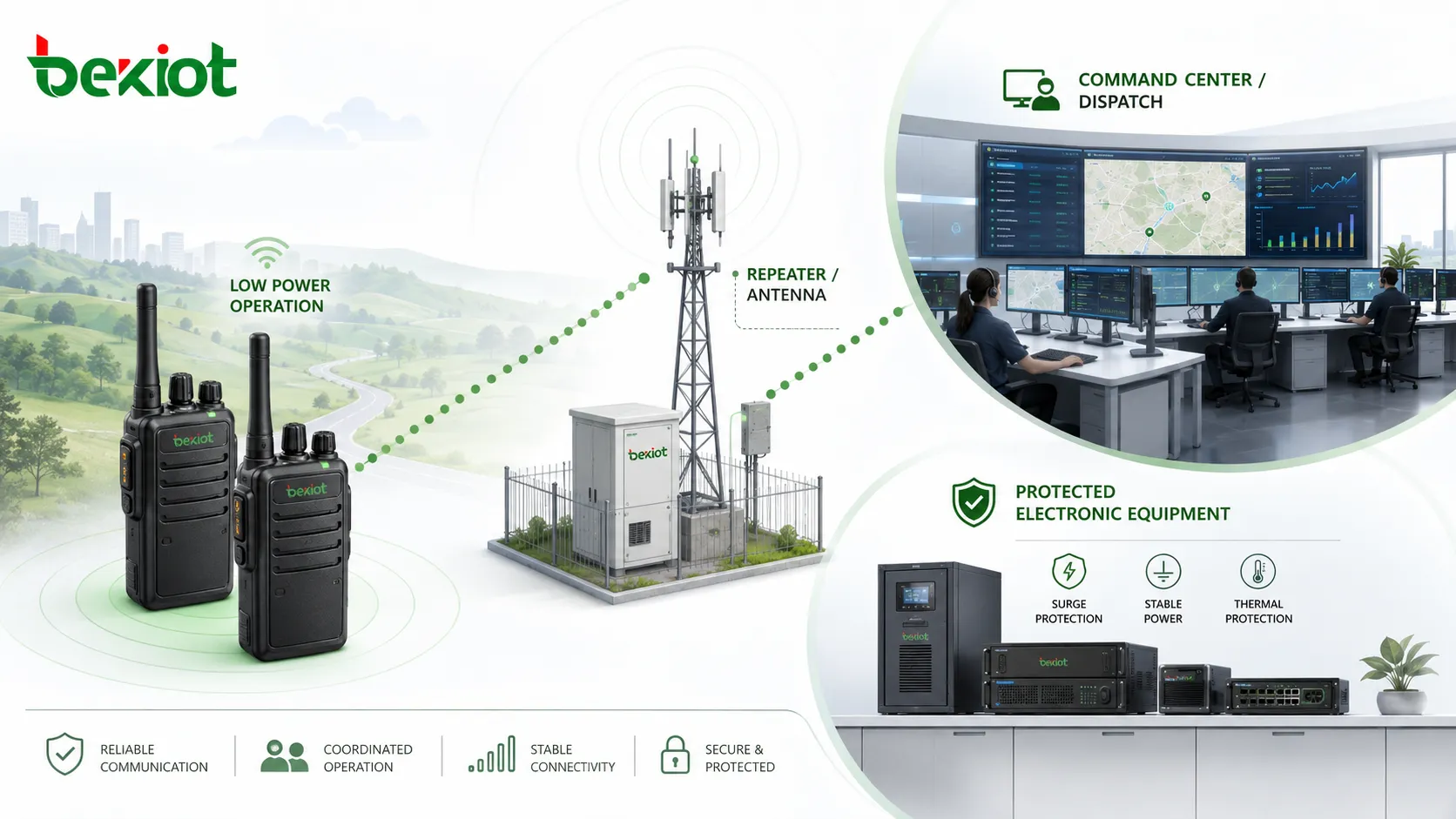

Системное проектирование для профессиональных коммуникационных проектов

В крупных проектах рации редко используются отдельно. Они могут работать с диспетчерскими платформами, радиошлюзами, IP-системами связи, видеонаблюдением, системами оповещения, аварийными сигнализациями и приложениями командного центра. В системе такого типа управление радиомощностью становится частью общего коммуникационного проекта.

Система должна определять зоны радиопокрытия, уровни передачи, позиции ретрансляторов, места установки антенн, группы связи, сценарии экстренного вызова и интеграцию с диспетчерскими операциями. Для объектов, которым требуется интеграция радио-в-IP, единая голосовая диспетчеризация или межсетевая связь, Becke Telcom можно рассматривать как практичного партнера по решениям для создания контролируемой и совместимой коммуникационной среды.

Руководство по выбору: как выбрать правильный уровень мощности

Правильный уровень радиомощности зависит от условий объекта, расстояния, структуры здания, плотности оборудования и важности электромагнитной совместимости. Радиостанция, используемая в открытой лесной зоне, имеет другие требования, чем радиостанция внутри диспетчерской, заполненной компьютерами и устройствами мониторинга.

Заключение

Мощность рации важна, но не должна рассматриваться как единственный показатель радиопроизводительности. Более высокая мощность может помогать в открытых средах, но она также может повышать электромагнитные помехи, нарушать работу близкого электронного оборудования, снижать эффективность батареи и создавать нестабильную связь в закрытых пространствах.

Лучшее проектирование связи начинается с реальных условий объекта. Выбирайте подходящие уровни мощности, держите передатчики вдали от чувствительного оборудования, используйте режим малой мощности во время испытаний, защищайте кабели и интерфейсы и планируйте радиосистему вместе с антеннами, ретрансляторами, диспетчерскими платформами и рабочими процедурами. Лучшая конфигурация рации — не та, у которой самая высокая выходная мощность. Это конфигурация, которая обеспечивает стабильную, безопасную и предсказуемую связь в фактической рабочей среде.

FAQ

Может ли рация навсегда повредить электронное оборудование?

Да, в тяжелых случаях это возможно. Если мощная радиостанция передает очень близко к открытым цепям, слабым входным каскадам, аудиочипам, сенсорным модулям или незащищенным РЧ-приемникам, наведенная энергия может вызвать постоянный отказ компонентов, а не только временную помеху.

Всегда ли более длинная антенна улучшает качество связи?

Не всегда. Длина антенны должна соответствовать рабочей частоте и конструкции радиостанции. Плохо согласованная антенна может снизить эффективность, увеличить отраженную мощность, сократить время работы батареи или ухудшить работу радиостанции по сравнению с правильно согласованной штатной антенной.

Почему радиостанция хорошо работает на улице, но плохо внутри здания?

Внутренние конструкции могут блокировать, отражать и рассеивать радиоволны. Металлические каркасы, железобетон, лифты, шкафы оборудования и подземные пространства могут создавать мертвые зоны или многолучевые эффекты. В таких случаях размещение антенн или планирование ретрансляторов часто полезнее, чем простое увеличение мощности.

Должны ли проектные команды тестировать радиостанции перед полным развертыванием?

Да. Испытания на объекте должны проверять покрытие, разборчивость звука, риск помех, время работы батареи, поведение экстренных вызовов и сосуществование с близкими электронными системами. Тестирование помогает избежать слепых зон связи и неожиданных отказов оборудования после установки.

Какая привычка самая безопасная при использовании портативных радиостанций рядом с оборудованием?

Держите антенну подальше от чувствительных устройств, используйте минимальную надежную настройку мощности, избегайте передачи рядом с открытыми платами или измерительными приборами и отделяйте зоны радиоработы от стоек оборудования, компьютеров, камер и панелей управления.
