Профессиональные системы оповещения и звукоусиления переживают тихую, но существенную смену приоритетов. Раньше обсуждение часто начиналось с вопросов вроде «насколько далеко добивает этот громкоговоритель?» или «достаточен ли максимальный SPL?». Сегодня инженеров всё больше интересует, можно ли доставить звук точно туда, где он нужен, сохраняют ли разные модели громкоговорителей единый тональный характер и можно ли уменьшить лишние отражения в акустически сложных пространствах. Оглядываясь на свою инженерную карьеру, американский аудиоинженер Дэвид Ганнесс указывает на один из главных факторов этих изменений: цифровая обработка сигнала, или DSP, меняет не только сам громкоговоритель, но и логику проектирования целых систем оповещения и PA.

Ганнесс имеет большой опыт в профессиональном аудио. Он 11 лет работал в Electro-Voice, затем 12 лет в EAW, а в 2008 году вместе со Стивеном Сигелом основал Fulcrum Acoustic. Однако важнее самой биографии его последовательно применяемая инженерная философия: проектирование громкоговорителей нельзя отделять от DSP, управления направленностью и системной интеграции. В современных проектах речевого оповещения, концертного звукоусиления, стационарных инсталляций и многозонного вещания этот подход всё чаще становится инженерной необходимостью, а не факультативным предпочтением.

От самодельной PA-системы к системной акустике

Ганнесс пришёл в профессиональное аудио очень практичным путём. Будучи студентом-музыкантом и регулярно выступая, он не мог позволить себе полноценную PA-систему, поэтому купил фанеру, распилил её настольной пилой в подвале и собрал свою первую пару громкоговорителей из компонентов Radio Shack. Для DIY-проекта это было впечатляюще, но ограничения быстро стали очевидны. Простой пассивный кроссовер второго порядка не мог устранить все акустические проблемы, которые он слышал.

Постоянный вопрос «почему это всё ещё звучит не совсем правильно?» вскоре вывел его интерес за пределы сборки корпусов и соединения компонентов — к более глубокому изучению акустики и системной инженерии. Он начал активно читать публикации AES и использовать университетские курсы по аудиотехнологиям, чтобы превратить разрозненные технические знания в более структурированное понимание звука.

Этот опыт и сегодня даёт полезный урок для проектирования систем оповещения. Многие проекты всё ещё вначале сводят к перечню микрофонов, усилителей и громкоговорителей, а приёмочные испытания чрезмерно сосредотачивают на достижении заданного уровня звукового давления. В реальной эксплуатации эффективная передача информации зависит от угла покрытия, частотной характеристики, отражений помещения, тональных различий между громкоговорителями и нежелательной акустической энергии, переходящей между зонами.

Это особенно важно в крупных зданиях, концертных площадках, транспортных узлах и многозонных системах оповещения. Простое увеличение мощности усилителя не делает речь автоматически разборчивее. При плохом контроле направленности повышение уровня может направить ещё больше акустической энергии на стены, остекление и потолки. Когда такие отражения накапливаются, система может стать громче, но значительно менее разборчивой.

Поэтому проектирование систем оповещения смещается от простого подбора оборудования к более осознанному формированию звукового поля. Громкоговоритель больше не рассматривается как изолированное устройство воспроизведения; он становится частью более широкой цепочки акустического управления пространством.

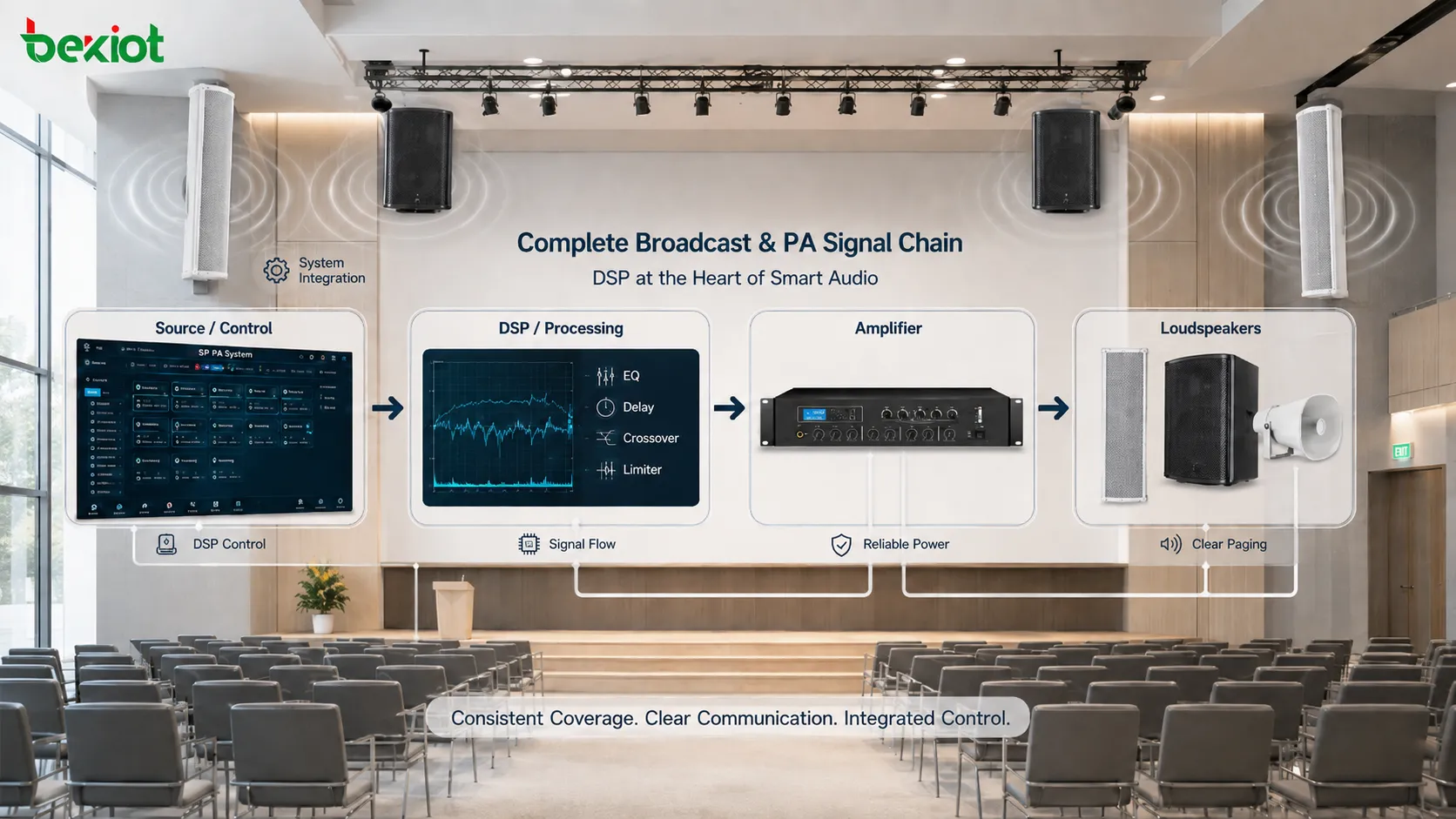

DSP делает громкоговоритель частью системы

С точки зрения Ганнесса, стремительное развитие цифровой обработки сигнала стало одним из самых значимых изменений в профессиональном аудио с момента его прихода в отрасль в 1984 году. Технологии обработки, в разработке которых он участвовал в EAW, позднее стали известны как Gunness Focusing, а Fulcrum Acoustic развила концепцию дальше с помощью Temporal Equalization, или TQ.

Особенно важно, что Fulcrum Acoustic изначально не строила свою философию вокруг идеи громкоговорителя, который достаточно просто подключить к усилителю и использовать как полностью самостоятельный продукт. С самого начала предполагалось, что DSP будет частью сигнальной цепи, позволяя системе корректировать и оптимизировать временные, частотные и общие характеристики отклика.

Для современных систем оповещения такой DSP-ориентированный подход означает гораздо более тесную связь между громкоговорителями и процессорами. В традиционном рабочем процессе можно было сначала выбрать громкоговоритель, а эквализацию и коррекцию оставить на финальный этап пусконаладки. Более зрелый подход с самого начала рассматривает собственную характеристику громкоговорителя, точки раздела, задержку, эквализацию, лимитирование и зональное покрытие как единый комплекс.

DSP — это также гораздо больше, чем способ субъективно улучшить звучание. При дальнем оповещении, распределённых системах громкоговорителей и синхронном многозонном вещании критически важна временная синхронизация. Если звук от передних и задних громкоговорителей приходит к слушателю с заметной разницей по времени, могут возникать слышимое удвоение, размытие или ощущение, что звук приходит сразу с нескольких направлений. Правильно настроенная цифровая задержка помогает лучше согласовать задержанные громкоговорители подзвучки с основным источником и сохранить более естественный звуковой образ.

При аварийном оповещении и речевых объявлениях это напрямую влияет на разборчивость речи. Ценность сообщения заключается не просто в том, что система его воспроизвела; главный вопрос — действительно ли люди в помещении поняли инструкцию.

Управление направленностью меняет правила покрытия

Помимо DSP, ещё одно направление, которым Ганнесс занимается десятилетиями, — проектирование коаксиальных громкоговорителей и управление направленностью. Fulcrum Acoustic разработала широкую линейку коаксиальных моделей с различными диаграммами покрытия, уделяя особое внимание сохранению единого характера звучания при разных размерах.

Ганнесс объясняет эту согласованность очень наглядно: большой 30-дюймовый коаксиальный рупор и небольшой 5-дюймовый громкоговоритель подзвучки могут сохранять очень похожий тональный характер. Для крупных систем это особенно важно, поскольку реальная инсталляция редко ограничивается только одним типом громкоговорителя.

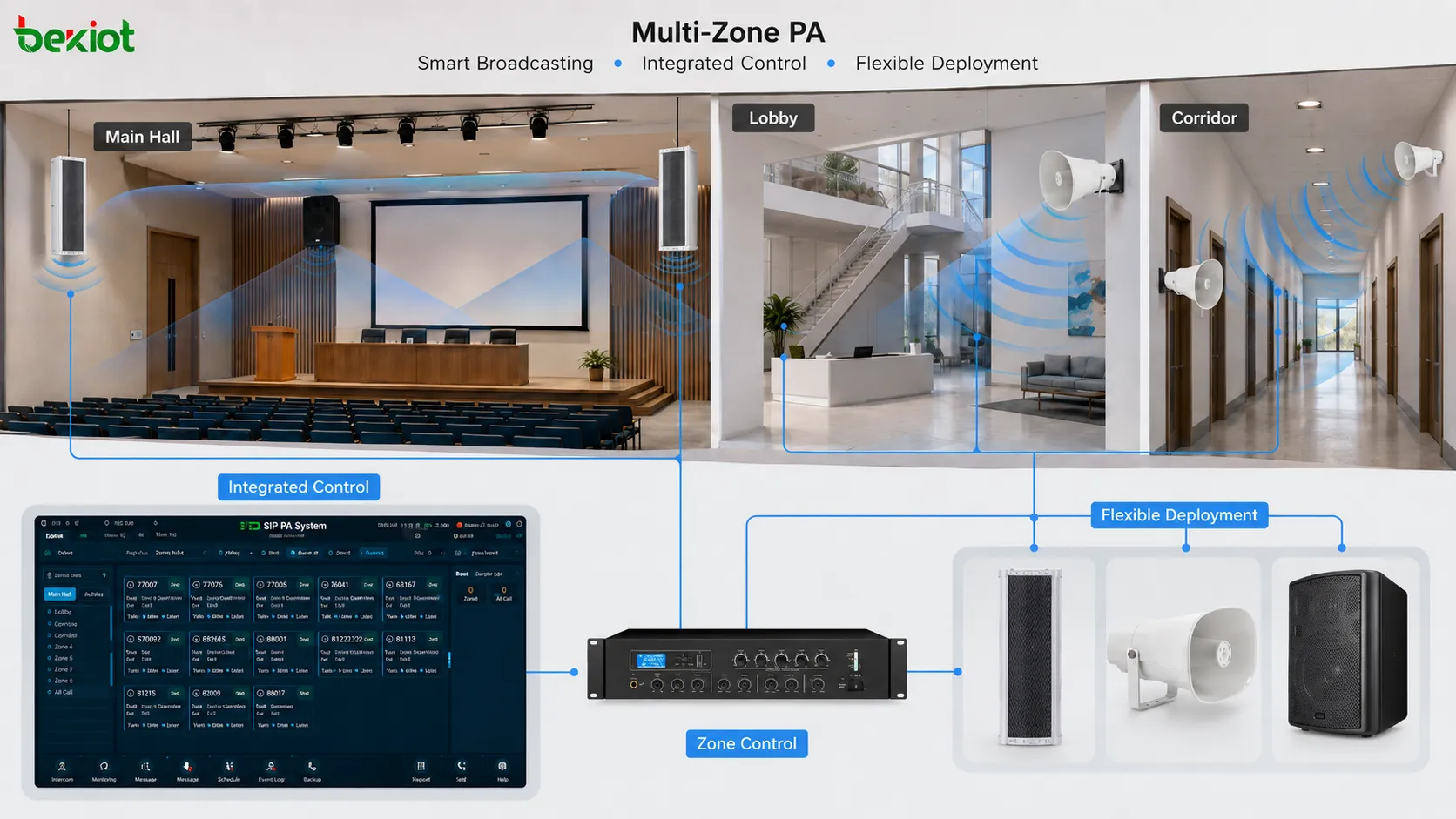

В основной зоне покрытия могут применяться мощные громкоговорители, в коридорах — компактные настенные модели, в ближнем поле — небольшие системы подзвучки, а в боковых или сложных зонах — совершенно другие углы покрытия. Если тональные характеристики этих громкоговорителей заметно различаются, звук будет ощутимо меняться при перемещении слушателя по пространству, а инженеру на пусконаладке придётся постоянно компенсировать различия с помощью EQ.

Когда громкоговорители разных размеров и с разными диаграммами покрытия имеют близкую тональную основу, систему гораздо легче интегрировать. Для систем оповещения это означает более непрерывное восприятие между основными громкоговорителями, задержанной подзвучкой и ближними громкоговорителями подзвучки, а также больше шансов сохранить стабильную разборчивость речи по всему объекту.

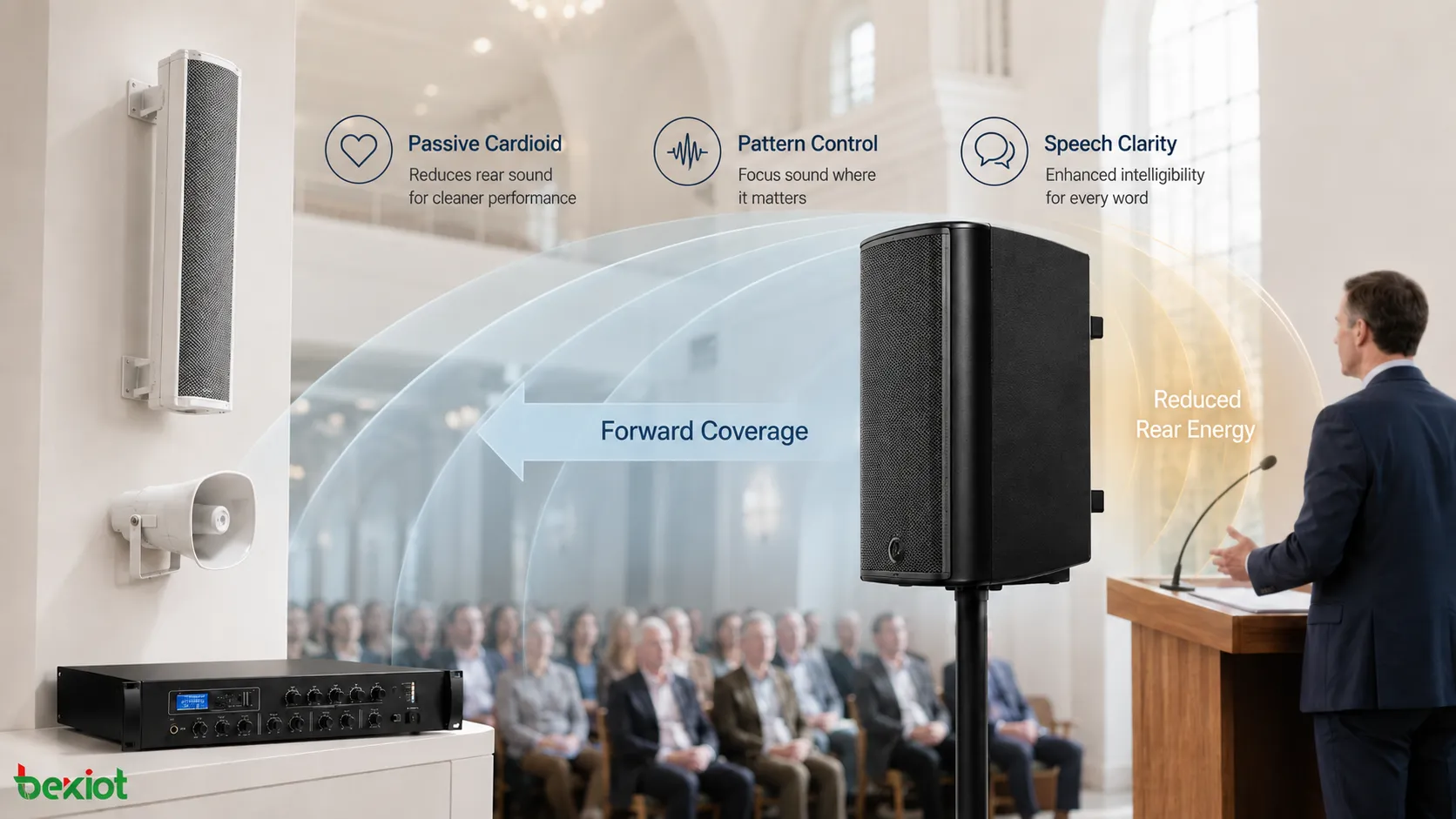

Пассивная кардиоидная конструкция контролирует нежелательные низкие частоты

Ганнесс также подчёркивает технологию пассивных кардиоидных громкоговорителей. Fulcrum Acoustic сегодня предлагает пассивные кардиоидные сабвуферы, основные громкоговорители и системы подзвучки, и примерно 40% её линейки следует этому направлению.

Инженерная ценность заключается в контроле низкочастотной энергии, которая иначе излучалась бы назад от громкоговорителя. В качестве примера Ганнесс приводит церковь: установка пассивного кардиоидного громкоговорителя CCX примерно в середине зала позволяет уменьшить низкочастотную энергию, возвращающуюся к передним рядам, и сосредоточить больше акустической энергии в целевой зоне прослушивания.

Это очень важно для проектирования систем оповещения. Многие проблемы покрытия вызваны не недостаточным уровнем в целевой зоне, а слишком большим количеством звука там, где энергии должно быть меньше. В реверберационных залах, культовых сооружениях, транспортных залах ожидания, многофункциональных помещениях и открытых архитектурных пространствах неконтролируемое низкочастотное излучение в заднюю полусферу может постоянно возбуждать отражения и делать объявления гулкими или неразборчивыми.

Поэтому выбор громкоговорителя всё меньше сводится только к номинальной мощности, чувствительности и максимальному SPL. Направленность и управление диаграммой становятся всё важнее. Эффективная система — не та, что просто подаёт в помещение больше звуковой энергии, а та, что доставляет нужную энергию людям, которым действительно необходимо её услышать.

Логика выбора систем оповещения меняется

Если рассматривать высказывания Ганнесса о DSP, коаксиальных громкоговорителях и направленности с позиции современной системной инженерии, становится очевидна одна тенденция: профессиональное аудио уходит от конкуренции в основном по отдельным аппаратным характеристикам и всё больше конкурирует за счёт управления системой.

Во-первых, тональная согласованность между громкоговорителями становится всё важнее. Крупные проекты обычно требуют устройств с разной мощностью, размерами корпусов и способами монтажа. Если продукты в одной системе имеют сильно различающиеся акустические подписи, пусконаладка усложняется, а долгосрочное поведение системы становится менее предсказуемым.

Во-вторых, DSP не следует воспринимать как инструмент аварийного спасения в самом конце проекта. Уже на стадии проектирования нужно определить, какие зоны требуют задержки, каким громкоговорителям нужна независимая эквализация, какие каналы должны иметь лимитирование и как синхронизировать разные зоны вещания.

В-третьих, при проектировании покрытия нужно перейти от вопроса «достаточен ли SPL?» к вопросу «куда направляется акустическая энергия?». Более широкий угол покрытия не всегда лучше. Чем сложнее пространство, тем точнее горизонтальная и вертикальная направленность должна соответствовать реальной зоне слушателей, а лишняя энергия на стенах, стекле, потолке и в нецелевых зонах должна быть сведена к минимуму.

В-четвёртых, согласованность внутри продуктовой линейки напрямую влияет на долгосрочное обслуживание. Системы оповещения часто работают много лет, и часть громкоговорителей со временем приходится заменять или добавлять. Если модели одной серии сохраняют стабильные тональные характеристики, расширять систему проще и не требуется каждый раз выполнять масштабную перенастройку после замены оборудования.

Взгляды Ганнесса на управление аудиокомпанией также актуальны для рынка системной интеграции. По его мнению, клиенту нужен не только отлично звучащий продукт. Нужны также разумные сроки поставки, своевременная доставка и надёжная поддержка до и после продажи. В инженерии систем оповещения это особенно важно, поскольку спецификации оборудования — лишь часть проекта. Проектирование, пусконаладка, поддержка на объекте и долгосрочное обслуживание в конечном счёте определяют, сможет ли заказчик полагаться на установленную систему.

Это отражает и более широкую реальность: современные системы оповещения всё труднее строить вокруг одного-двух выдающихся продуктов. Громкоговорители, усилители, DSP, платформы управления, размещение громкоговорителей и акустика помещения должны работать как единая структура. Зрелое решение позволяет разным компонентам работать на единую цель покрытия, а не вынуждает инженеров тратить время пусконаладки на исправление несовместимого поведения устройств.

От создания первой самодельной PA-системы до десятилетий совершенствования коаксиальных рупоров, цифровой обработки и пассивной кардиоидной технологии — карьера Ганнесса отражает одну из определяющих тенденций профессионального аудио: звуковые системы всё больше зависят от точного управления, а не просто от большей мощности.

Для современных систем публичного оповещения, профессионального звукоусиления и стационарных аудиоинсталляций этот сдвиг имеет прямые инженерные последствия. Может ли громкоговоритель технически «достать» до зоны — один вопрос. Может ли он обеспечить во всей этой зоне стабильное, разборчивое и тонально согласованное покрытие — гораздо более требовательный. Всё чаще именно второй вопрос становится более значимой мерой качества системы оповещения.

Часто задаваемые вопросы

Нужны ли измерения акустики на объекте, если используется DSP?

Безусловно. DSP предоставляет такие инструменты, как эквализация, задержка и фильтрация, но правильные настройки по-прежнему зависят от реальной акустики помещения. Измерительные микрофоны, тесты частотной характеристики и критическое прослушивание помогают оценить временные соотношения, различия покрытия и нежелательные отражения.

Всегда ли коаксиальные громкоговорители лучше традиционных двухполосных систем для оповещения?

Нет. Коаксиальные конструкции могут давать преимущества по когерентности источника и компактности монтажа, но окончательный выбор всё равно зависит от требований к покрытию, места установки, необходимого SPL и акустики пространства.

Требуют ли пассивные кардиоидные громкоговорители дополнительного многоканального DSP-управления?

Это зависит от конструкции продукта. Одна из ключевых особенностей пассивной кардиоидной системы состоит в том, что часть управления направленностью достигается акустической конструкцией и корпусом самого громкоговорителя. Это отличается от активных кардиоидных схем, где используются независимо управляемые излучатели и более сложная внешняя DSP-обработка.

Может ли добавление DSP сразу преобразить старую систему оповещения?

Оно может улучшить характеристики, но степень улучшения зависит от существующих громкоговорителей, усилителей, их размещения и условий помещения. Если основные проблемы связаны с неправильным расположением громкоговорителей, неподходящими углами покрытия или серьёзными акустическими недостатками, один DSP не решит всё.
