Как телефон чистого помещения подключается к системе связи SIP?

Телефону чистого помещения нужны совместимые настройки сети, идентификации, маршрутизации и медиа. Проверки различают регистрацию и рабочие вызовы, охватывая кодеки, безопасность, обратные звонки и восстановление сервиса.

Бекке Телеком

Как телефон чистого помещения подключается к системе связи SIP?

Телефон чистого помещения может быть установлен, подключён к Ethernet и получить IP-адрес, но при этом не связываться с диспетчерской. Сетевая связность — лишь первый уровень рабочего SIP-тракта.

В рассматриваемой типовой схеме зарегистрированной внутренней линии терминал должен достигать SIP-платформы, регистрировать настроенную SIP-идентичность, следовать требуемым правилам маршрутизации и создавать пригодный голосовой медиатракт. Внутренний номер создаётся в рамках плана нумерации, а не автоматически при регистрации.

При внедрении эти этапы следует рассматривать отдельно. Получивший IP-адрес телефон не обязательно вошёл в голосовую систему, а состояние «Зарегистрирован» не обязательно означает готовый рабочий тракт вызова от конца до конца.

Определите границы системы до подключения терминала

До настройки телефона определите существующую среду связи. Терминал добавляется в систему, которая уже может включать IP-АТС, SIP-сервер, диспетчерский телефон, офисные SIP-телефоны, сетевые коммутаторы и политики связи.

Перед внедрением следует подтвердить несколько условий:

  • разрешает ли существующая IP-АТС или SIP-сервер регистрацию нужного терминала;

  • доступно ли Ethernet-подключение в точке связи чистого помещения;

  • использует ли терминал PoE или отдельный источник питания;

  • достигает ли сеть чистого помещения SIP-платформы при действующих политиках VLAN, маршрутизации и межсетевых экранов;

  • можно ли создать новый внутренний номер в существующем плане;

  • какие рабочие места должна вызывать внутренняя линия и какие должны вызывать её.

Физическую установку следует оценивать отдельно от SIP-совместимости. Терминал может технически подходить к платформе, но требовать другого монтажа, отверстия в стене или порядка очистки для контролируемой среды.

Аналогично, нержавеющая или герметичная передняя панель сама по себе не подтверждает соответствия определённому классу чистоты, требованию GMP или процедуре очистки. Документацию изделия и спецификации проекта нужно изучать вместе.

Becke указывает IP-телефон громкой связи BT26 для чистых помещений как SIP-терминал. Сверьте поставленные аппаратную часть и прошивку с предполагаемой конфигурацией АТС. Пригодность для контролируемой зоны оценивается отдельно, включая требования к материалам, очистке и монтажу.

От сетевого подключения к SIP-регистрации

Первый технический уровень — IP-связность. Телефону нужен пригодный сетевой маршрут к SIP-серверу или IP-АТС.

В зависимости от проекта это включает IP-адрес, подсеть, шлюз по умолчанию, VLAN, DNS при использовании имён и маршрутизацию к платформе. Применяйте утверждённый проект сети и питания; одно Ethernet-соединение не подтверждает ни SIP-совместимости, ни достаточного резервного электроснабжения.

При PoE сетевая инфраструктура должна также обеспечивать совместимое с терминалом питание. Если телефон питается локально, необходимый источник предоставляется согласно спецификации изделия.

Далее настройте SIP-взаимодействие. Запишите адрес регистратора, SIP-домен, внутренний номер или идентичность пользователя, имя и данные аутентификации, выбранный транспорт и требуемый АТС исходящий прокси. Эти поля не всегда взаимозаменяемы: отображаемое имя не является аутентификационной идентичностью. Используйте документацию фактического терминала и АТС вместо копирования настроек другой модели.

RFC 3261 (июнь 2002), разделы 10.1–10.2, описывает регистрацию как сопоставление адреса записи и контактных адресов; запрос REGISTER не устанавливает диалог вызова. SIP допускает и другие схемы маршрутизации, поэтому регистрация не является универсальным условием любого SIP-вызова. Прямой вызов или административно заданный маршрут должны явно поддерживаться и настраиваться.

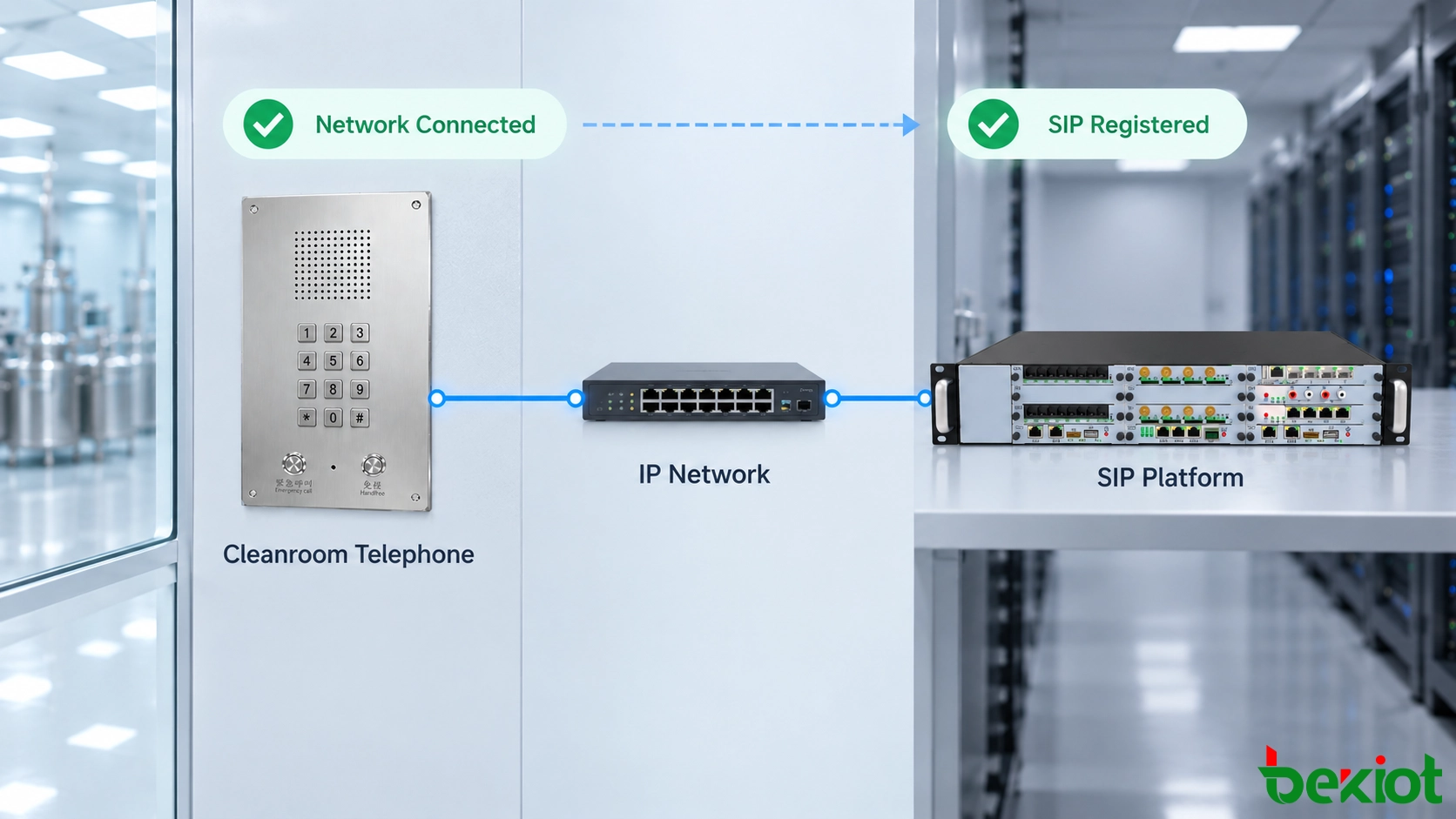

Концептуальное изображение телефона чистого помещения, подключённого через сетевой коммутатор к SIP-платформе
Концептуальная схема зарегистрированной внутренней линии. Сетевая связность и принятая SIP-регистрация проверяются отдельно; рисунок не документирует испытанную установку.

Для этой схемы проверяйте в АТС нужную учётную запись, контакт и срок регистрации, а также экран состояния телефона. Привязки истекают без обновления, как описывают разделы 10.2.2 и 10.2.4 RFC 3261. Наблюдайте успешное обновление и обратный вызов: одна успешная регистрация не доказывает постоянную доступность.

Однако регистрация подтверждает только часть тракта. Платформа ещё должна знать, как обрабатывать звонки с этой линии и каким назначениям разрешено её вызывать.

Поэтому состояние «Зарегистрирован» не следует считать окончательным результатом пусконаладки.

Идентичность внутренней линии и маршрутизация вызовов

В контролируемой производственной среде телефон часто представляет физическую область, а не отдельного сотрудника. Идентичность линии должна отражать такую эксплуатационную модель.

Например:

  • 6101 — Помещение приготовления состава;

  • 6102 — Зона наполнения;

  • 6103 — Лаборатория;

  • 6104 — Чистая зона упаковки.

Эти номера — только примеры. Реальное внедрение обычно должно следовать существующему плану нумерации объекта.

Предположим, телефон зоны наполнения зарегистрирован как внутренний номер 6102. Когда персонал звонит, SIP-платформа принимает запрос от этой зарегистрированной идентичности и применяет настроенные правила маршрутизации.

Если платформа и принимающий терминал настроены на представление нужных данных вызывающего, диспетчер может определить связанную с вызовом линию или комнату.

Таким образом, внутренняя линия выполняет две связанные функции:

  • Маршрутная идентичность: участвует в обработке вызовов SIP-системы;

  • Идентичность местоположения: позволяет связать звонок с известной физической областью.

Одновременно планируйте права вызовов. Терминалу наполнения могут требоваться диспетчерская, обслуживание и производственный надзор, а другой точке чистого помещения — только заранее определённое дежурное место.

Обратное направление столь же важно. Диспетчерская должна вызывать назначенную чистому помещению линию, если рабочий процесс требует двусторонней связи.

Успешная регистрация без правильной маршрутизации и прав не обеспечивает этой эксплуатационной связи.

SIP-сигнализация и голосовые медиа должны работать

Внедрение SIP усложняется, если сигнализацию и голосовые медиа считать одним сетевым потоком.

SIP устанавливает вызов и управляет им; RTP обычно передаёт голосовые медиа. RFC 3550 (июль 2003), раздел 1, определяет транспортную роль RTP и поясняет, что сам RTP не гарантирует доставку или качество обслуживания.

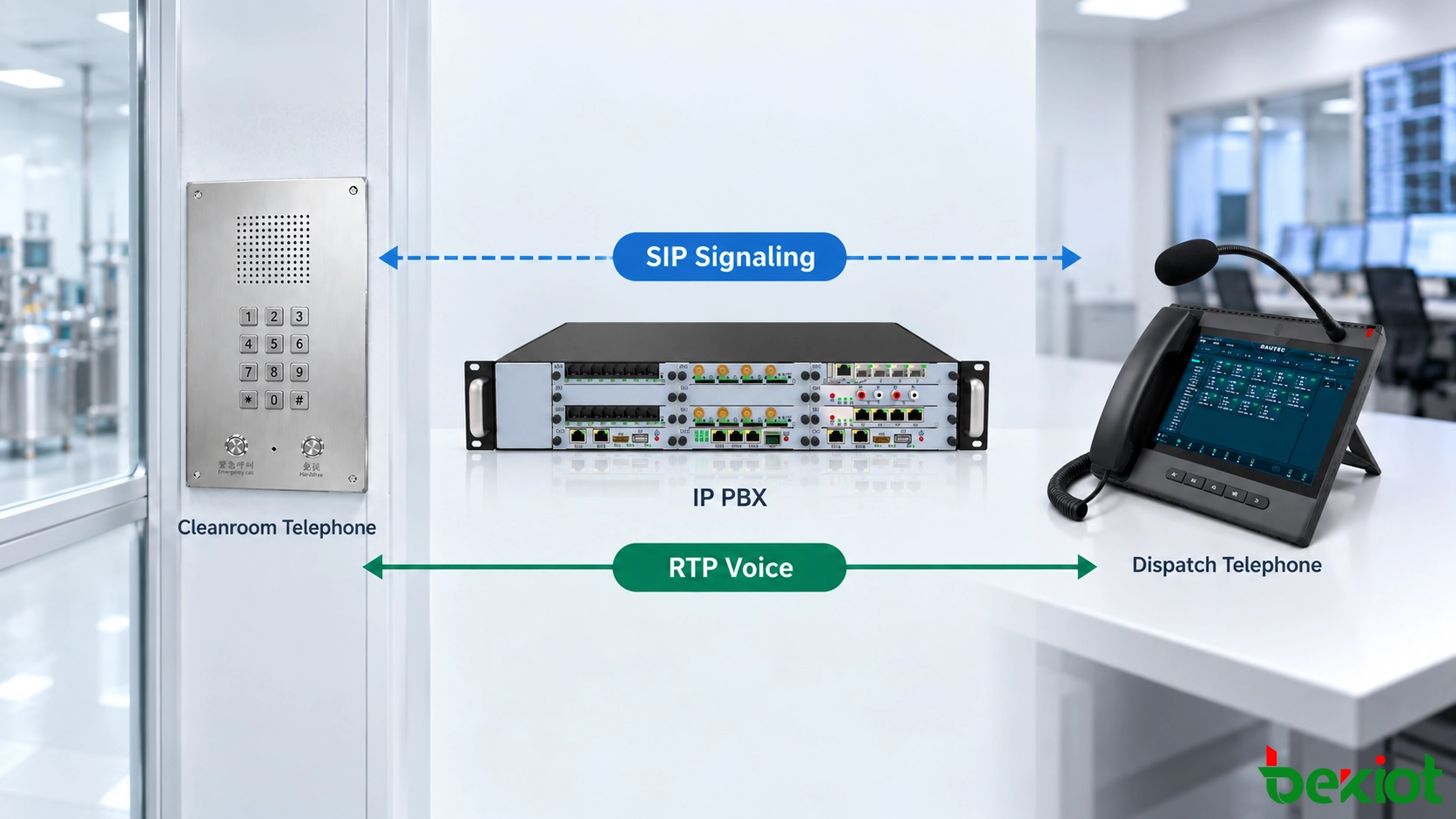

Концептуальная иллюстрация разделения SIP-сигнализации и голосовых медиа RTP
Логическое различие сигнализации SIP и медиа RTP. Стрелки не задают физические маршруты: сигнализация может идти через АТС, а звук — напрямую или через медиаретранслятор.

При звонке из чистого помещения в диспетчерскую SIP-сигнализация запрашивает сеанс, определяет назначение и управляет состояниями звонка, ответа и завершения.

Голосовой путь может идти прямо между терминалами либо через обрабатывающую медиа АТС, пограничный контроллер сеансов или другой ретранслятор. Определите фактическую схему платформы. Чисто сигнальный прокси не обязан обрабатывать звук, а рисунок не подтверждает путь конкретной установки.

Поэтому возможны разные ситуации:

  • терминал зарегистрирован, но не достигает нужного назначения;

  • назначение звонит, но после ответа речь не слышна;

  • одна сторона слышит другую, но обратное аудио не работает;

  • звонок работает в одном сетевом сегменте, но не через другой;

  • вызов установлен, но потери пакетов, задержка или перегрузка ухудшают голос.

Диагностируйте эти состояния по фактической сетевой и коммуникационной архитектуре. Значимыми могут быть VLAN-маршрутизация, политика межсетевого экрана, NAT, обработка медиапортов и согласование кодеков.

Медиаадреса, порты и совместимые форматы согласуются отдельно от регистрации. RFC 3264 (июнь 2002), разделы 5.1 и 6.1, определяет правила SDP предложение/ответ для unicast-потоков. Проверяйте согласованные адреса, порты, направление и кодеки, а не только адрес SIP-сервера.

Без транскодирования участвующим терминалам нужен совместимый кодек. Если АТС или шлюз преобразует разные кодеки, проверьте поддержку и ресурсы каждого медиаплеча. Сервер, работающий лишь сигнальным прокси, не обязан реализовывать кодек терминала.

В зависимости от оборудования и платформы могут быть доступны G.711, G.722 и другие кодеки. Цель — не включить максимально много кодеков, а обеспечить согласование взаимно поддерживаемого варианта во всём тракте.

Если требуются TLS, SRTP или другие механизмы безопасности, проверьте поддержку и настройки поставленного терминала, платформы и всех посредников. Раздельно задавайте защиту сигнализации и медиа; включение защищённого веб-управления не подтверждает ни то ни другое. Ограничивайте административный доступ и защищайте учётные данные по политике объекта.

В общих сетях данных голосу также может требоваться соответствующая проекту обработка QoS. Конкретная политика должна следовать сетевой архитектуре объекта, а не одному фиксированному значению QoS для всех проектов.

Как терминал включается в рабочую связь предприятия

После установления сети, регистрации, маршрутизации и медиа телефон чистого помещения может участвовать в реальном рабочем процессе.

Предположим, оператор наполнения замечает ненормальное состояние оборудования. Он звонит со стационарного терминала с примерным номером 6102. АТС применяет настроенный маршрут и подаёт вызов на диспетчерское место. После ответа персонал может объяснить ситуацию, не выходя из контролируемой области.

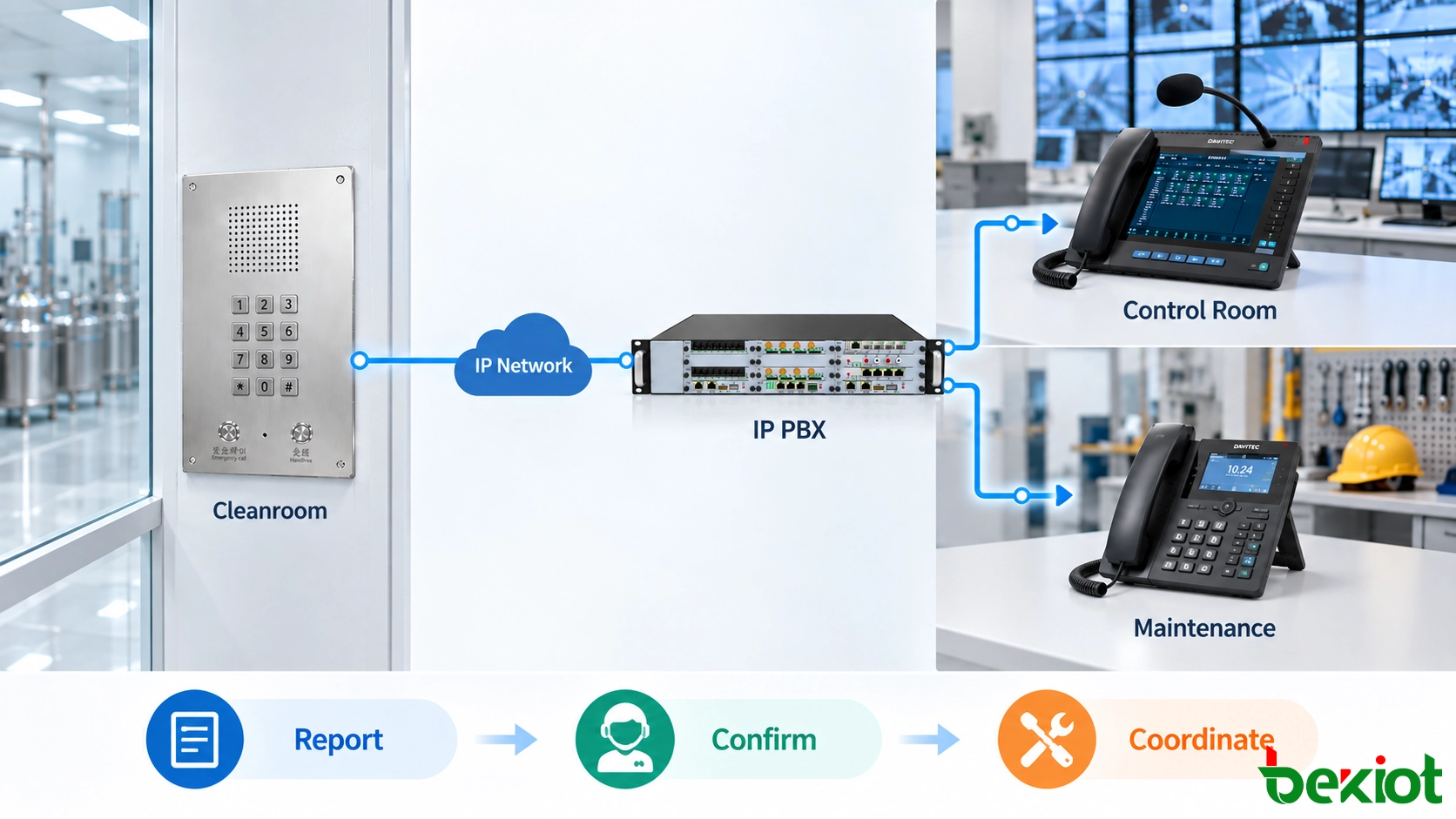

Концептуальное изображение вызовов между терминалом чистого помещения, диспетчерской и обслуживанием
Иллюстративный процесс через IP-АТС. Обратные звонки, перевод и координация обслуживания зависят от настроенной платформы и прав, а не только от рисунка или SIP-регистрации.

Точный способ обработки зависит от платформы и эксплуатационной процедуры объекта. Диспетчер может сделать другой звонок, перевести текущий или применить иную поддерживаемую функцию.

Нельзя предполагать эти возможности лишь потому, что телефон использует SIP. Перевод, группы вызовов, запись, диспетчерские функции и другие сервисы зависят от платформы, конфигурации терминала и прав учётной записи.

То же относится к вещанию, интеграции тревог, контролю доступа и другим бизнес-системам. Если существующая платформа предоставляет нужные интерфейсы и возможности, терминал может участвовать в более широком интегрированном процессе. SIP-регистрация не создаёт эти функции автоматически.

Система должна передавать сведения в обоих направлениях, чтобы диспетчерская не только принимала сообщение, но и возвращала инструкции или снова связывалась с чистым помещением по необходимости.

Проверьте весь тракт до ввода в эксплуатацию

Пусконаладка должна испытывать полный тракт и не завершаться на индикации подключения или успешной SIP-регистрации. Ниже приведён инженерный приёмочный перечень, а не обязательная протокольная спецификация испытаний. Фиксируйте версии терминала и АТС, настройки, результаты и неустранённые исключения.

Пункт проверкиЧто проверитьЦель
СетьТерминал достигает требуемой SIP-платформыПодтвердить базовую IP-связность
SIP-регистрацияПравильные идентичность и контакт зарегистрированы и обновляютсяПроверить привязку этой схемы внутренней линии
Исходящий вызовЧистое помещение достигает нужного диспетчерского местаПроверить основной путь сообщения
Обратный вызовДиспетчерская может вызвать линию чистого помещенияПодтвердить двустороннюю связь
Идентификация вызывающегоПредставляется ожидаемая идентичность линии или комнатыПомочь определить область происхождения
Голосовые медиаЧёткий звук доступен в обоих направленияхПодтвердить пригодность медиатракта
КодекНа каждом медиаплече согласованы совместимые кодеки; используемое транскодирование провереноПроверить фактическую медиаархитектуру
ПраваЛиния достигает требуемых проектом назначенийПодтвердить предусмотренную политику вызовов
ВосстановлениеПосле контролируемого прерывания возвращаются регистрация, исходящие и обратные вызовыПроверить восстановление сервиса, а не только сетевой индикатор
Звук на объектеПри типовом шуме и СИЗ персонал понимает друг друга из нормальных положенийПроверить практическую пригодность установленной среды

Испытания звука на объекте особенно важны для громкоговорящих терминалов. SIP-вызов может быть технически правильным, но неудобным, если вентиляционный шум, машины или расстояние установки ухудшают разборчивость речи.

Проверьте оба направления из штатного положения оператора при характерных условиях вентиляции, машин и СИЗ. Также испытайте занятое или неответившее назначение и все настроенные запасные маршруты. Согласуйте допустимое восстановление, включая действия при отсутствии питания, сети или сервиса управления вызовами.

Если поведение не соответствует ожиданиям, ищите проблему на уровне её проявления. Сначала отделите регистрацию от маршрутизации; звонки с вызовным сигналом, но без звука или с односторонним звуком исследуйте как вопросы сигнализации и медиатракта, а не как одну общую неисправность.

Часто задаваемые вопросы

Почему SIP-имя пользователя может отличаться от внутреннего номера?

АТС может использовать разные значения для набираемого номера, SIP-идентичности, отображаемого имени и имени аутентификации. Вносите значения в предназначенные поля и согласуйте учёт комнат и номеров с конфигурацией АТС.

Почему регистрация сначала работает, а потом исчезает?

Проверьте, обновляет ли терминал привязку до истечения срока и принимает ли регистратор обновление. Сопоставьте журналы терминала и АТС с разрывами сети, изменениями учётных данных и поведением промежуточных экранов или NAT. Повторные сбои обновления не являются основанием отключать аутентификацию.

Стоит ли начинать диагностику с открытия всех портов межсетевого экрана?

Нет. Определите настроенный сигнальный путь, согласованные медиаадреса и диапазоны портов, затем сравните с утверждённой политикой. Успех внутри одной VLAN не доказывает работу того же пути через маршрутизируемые или транслируемые сети.

Может ли SIP-телефон чистого помещения работать со старой АТС?

Это зависит от интерфейсов АТС. Поддерживаемый SIP-интерфейс может предоставить путь; иначе могут потребоваться подходящий шлюз и настройка взаимодействия. Проверьте двусторонние звонки, идентификацию вызывающего и все нужные функции по полному тракту.

Сохраняет ли PoE доступность телефона при отключении электричества?

Только если необходимая инфраструктура питания и связи остаётся доступной. Проверьте питание и бюджет мощности коммутатора, а также АТС, сетевые линии и удалённое место ответа. Одна поддержка PoE не является спецификацией отказоустойчивости.
