В экстренном управлении, общественной безопасности, энергетике, транспорте, промышленных парках, горнодобывающей промышленности, аэропортах, портах, коммунальном хозяйстве и управлении крупными объектами радиопереговорные системы долгое время были основой связи на передовой. Двусторонние рации просты, быстры и привычны. Операторы нажимают кнопку PTT, говорят в группу, и полевые команды могут мгновенно получать инструкции, не открывая приложение и не ища контакт.

Однако современная командная работа больше не ограничивается только радиоголосом. Диспетчерским центрам теперь необходимо соединять людей, платформы, устройства, сигнализации, карты, камеры, системы оповещения, IP-телефоны, мобильные терминалы и удаленные командные центры. Традиционная система, основанная только на радио, может быть надежной для групповой голосовой связи, но она не может легко участвовать в цифровых рабочих процессах, если не добавлен шлюзовой уровень.

Шлюз транкинговой радиосвязи или RoIP-шлюз обеспечивает этот интеграционный уровень. Он помогает перенести радиосвязь в IP-среду командования, позволяя диспетчерам координировать полевых радиопользователей вместе с SIP-системами, видеоплатформами, системами сигнализации, вещания и ресурсами связи 4G/5G.

Когда голосовая связь становится оперативным взаимодействием

Традиционные системы транкинговой радиосвязи предназначены для решения конкретной задачи: быстрой групповой голосовой связи. Это по-прежнему ценно на местах, особенно когда работникам необходимо осознание обстановки без использования рук, быстрая передача команд и простое управление в условиях стресса. Во многих промышленных и аварийных средах радио остается более практичным, чем обычные телефонные звонки.

Ограничение проявляется, когда командному центру нужно сделать больше, чем просто говорить. Например, система сигнализации может обнаружить вторжение, видеоплатформа может отображать изображение в реальном времени, карта ГИС может показывать местоположение полевой команды, а система оповещения может нуждаться в трансляции предупреждения. Если радиосеть изолирована, диспетчер должен вручную преобразовать всю эту информацию в голосовые инструкции и передать их радиопользователям.

Это создает разрыв между цифровыми системами и исполнением на передовой. Командная платформа может «видеть» событие, но не может напрямую связаться с людьми, которые должны реагировать. Интеграция шлюза помогает устранить этот разрыв, превращая радиосвязь в часть более широкого операционного рабочего процесса.

Основная проблема: изолированные сети замедляют реагирование

Во многих проектах разные системы создаются в разное время разными поставщиками. Радиосистема может принадлежать отделу безопасности, IP-телефонная система — ИТ-отделу, видеоплатформа — группе видеонаблюдения, а система сигнализации может быть частью автоматизации зданий. Каждая система может работать сама по себе, но они не взаимодействуют друг с другом естественным образом.

Во время повседневной работы это разделение может вызывать лишь неудобства. Во время чрезвычайной ситуации оно может стать серьезной проблемой реагирования. Пожарная сигнализация, предупреждение об утечке химикатов, инцидент в туннеле, отказ железнодорожного оборудования или проникновение по периметру могут потребовать немедленной межведомственной связи. Если диспетчер должен вручную управлять несколькими независимыми системами, эффективность реагирования снижается.

Типичные барьеры связи в реальных проектах

Радиопользователи часто не могут говорить напрямую с пользователями IP-телефонов. Платформы SIP-диспетчеризации могут не иметь возможности присоединяться к радиогруппам. Системы сигнализации могут не иметь возможности автоматически запускать радиоуведомления. Операторам видеонаблюдения может потребоваться позвонить другому человеку, чтобы сообщить радиокомандам о том, что они видят на экране.

Эти барьеры увеличивают количество ручных шагов в цепочке реагирования. Каждый дополнительный шаг создает задержку, и каждая ретрансляция может привести к потере информации. Архитектура на основе шлюза уменьшает эти барьеры, создавая контролируемое соединение между радиосетями и IP-системами связи.

Почему простого радиопокрытия недостаточно

Хорошее радиопокрытие означает только то, что радиопользователи могут общаться внутри радиосистемы. Это не означает, что радиосистема интегрирована с остальной командной средой. Современные требования к диспетчеризации включают межсетевые вызовы, групповые связи, запись, коммуникацию по событиям, удаленный доступ и координацию с другими платформами.

Поэтому планирование покрытия и системную интеграцию следует рассматривать вместе. Радиосеть, которая покрывает объект, но остается изолированной, все равно может не обеспечивать эффективную поддержку командного взаимодействия.

Шлюзовой уровень в конвергентной архитектуре

Радиошлюз действует как мост между миром радио и миром IP-коммуникаций. Он может соединять аналоговые радиостанции, цифровые транкинговые системы, базовые радиостанции, платформы SIP-диспетчеризации, системы IP PBX, системы записи, платформы PTT общего пользования и командное программное обеспечение. В зависимости от проекта он может обрабатывать преобразование аудио, SIP-сигнализацию, управление PTT, групповое мостовое соединение, доступ к записи и связь с платформами.

При практическом развертывании шлюз не заменяет радиосистему. Вместо этого он расширяет ценность существующих радиоактивов. Радиостанции, базовые станции и привычки пользователей могут продолжать существовать, в то время как шлюз позволяет этим активам участвовать в IP-диспетчеризации и многосистемном взаимодействии.

Связь радио с SIP

Многие командные платформы и IP-системы связи используют SIP в качестве стандартного протокола сигнализации. Подключая радиоканалы к системам на основе SIP, шлюз позволяет радиопользователям и IP-пользователям общаться через контролируемые рабочие процессы диспетчеризации.

Это полезно в дежурных комнатах, центрах управления, командных пунктах экстренной помощи, промышленных операционных центрах и платформах управления несколькими объектами. Диспетчеры могут координировать радиопользователей с помощью программного интерфейса, SIP-консоли, IP-телефона или унифицированной коммуникационной платформы.

Управление PTT и координация разговорных групп

Связь «нажми и говори» (PTT) отличается от обычных полнодуплексных телефонных звонков. Обычно в какой-то момент говорит только один пользователь, а остальные слушают. Когда радиосвязь подключается к SIP или IP-платформам, шлюз должен осторожно обрабатывать управление PTT.

Важные функции могут включать запрос права на передачу, освобождение права на передачу, обнаружение несущей, активацию звука, выбор группы, отображение каналов и приоритет экстренного вызова. Без надлежащей логики PTT межсетевая связь может стать нестабильной или запутанной.

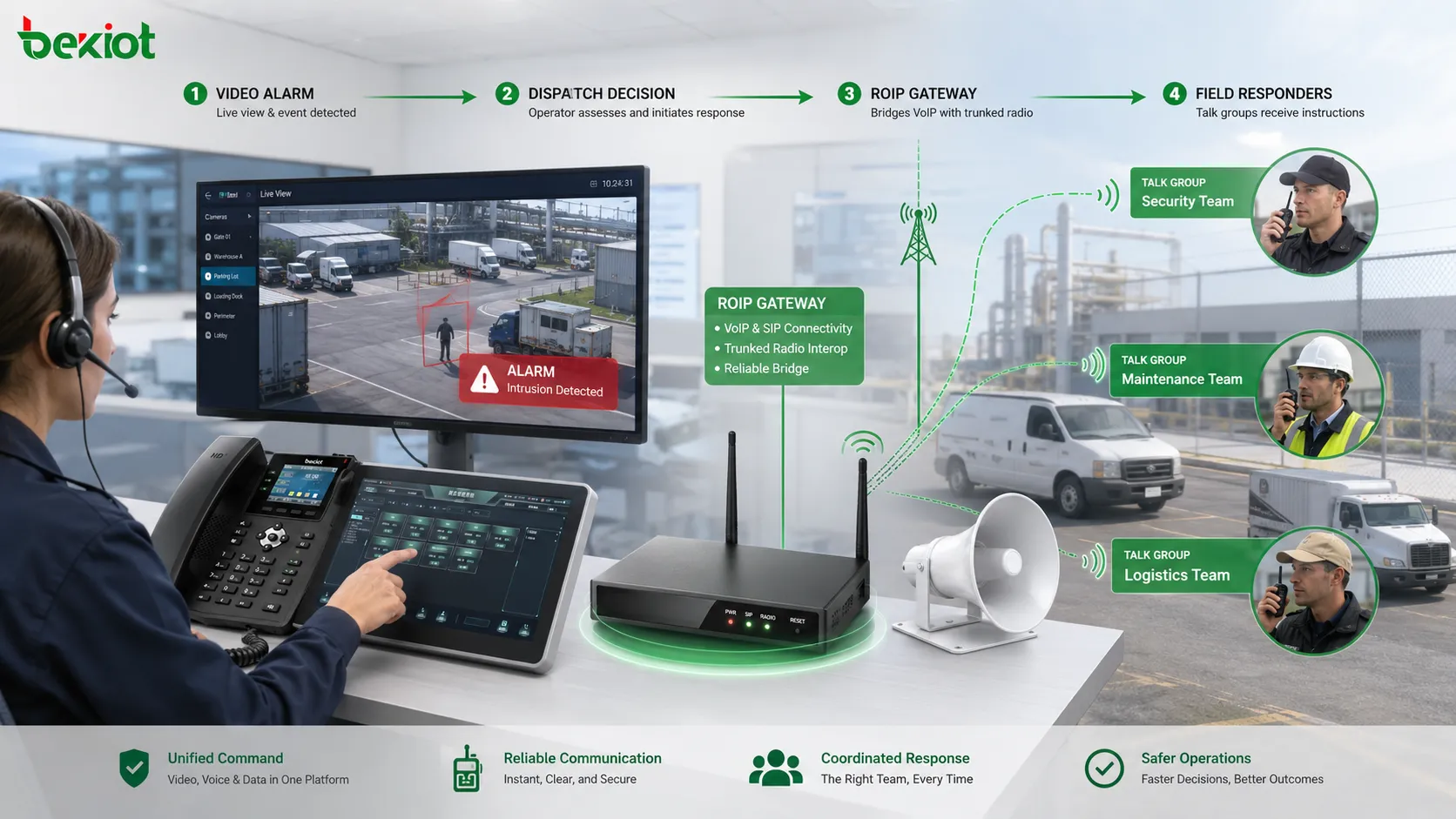

Превращение событий в действенную коммуникацию

Наибольшая ценность интеграции шлюза проявляется, когда связь становится управляемой событиями. В традиционной системе диспетчер видит событие, а затем вручную вызывает или транслирует инструкции. В интегрированной системе сигнализации, видео, ГИС и логика диспетчеризации могут быть более прямо связаны с радиосвязью.

Например, когда в промышленном парке срабатывает сигнализация периметра, платформа может отображать вид с камеры, идентифицировать ближайшую патрульную группу и уведомить нужную радиогруппу. Когда происходит инцидент в туннеле, система может связать видеопотоки, отправить персонал по техническому обслуживанию, транслировать инструкции и записать процесс связи. Когда срабатывает сигнализация на химическом заводе, командный центр может вызвать аварийную радиогруппу и активировать оповещения через систему громкой связи с помощью скоординированных процедур.

От уведомления о сигнализации до завершения реагирования

Сильный командный рабочий процесс должен включать обнаружение, подтверждение, диспетчеризацию, реагирование, запись и анализ. Шлюз помогает в части диспетчеризации и связи этого цикла. Он гарантирует, что с правильными полевыми командами можно связаться через их существующие радиоустройства.

После события записи голоса, активность группы, история сигналов и действия оператора могут поддерживать анализ и отслеживание ответственности. Это улучшает не только реагирование в реальном времени, но и долгосрочное управление.

Снижение зависимости от ручной ретрансляции

Ручная ретрансляция все еще распространена во многих командных пунктах. Оператор видит сигнал, звонит другому человеку, ждет подтверждения, а затем просит кого-то еще уведомить полевую команду. Этот процесс может работать при небольших инцидентах, но становится неэффективным во время многоточечных событий.

Интеграция шлюза снижает необходимость повторной ручной передачи. Платформа может соединять коммуникационные действия с фактической логикой события, позволяя командному центру реагировать быстрее и с меньшим количеством ненужных шагов.

Расширение радиосвязи между объектами и регионами

Традиционные радиосистемы часто ограничены локальным покрытием. Завод, железнодорожный участок, зона аэропорта, туннель, кампус или портовая зона могут иметь собственное радиопокрытие, но связь становится более сложной, когда команды выходят за пределы этой зоны или когда нескольким объектам требуется единое командование.

Интеграция шлюза может расширить радиосвязь через IP-сети, выделенные линии, VPN, сети 4G/5G или платформы диспетчеризации. Это позволяет подключать локальные радиогруппы к удаленным командным центрам, региональным платформам управления или другим объектам.

Координация командования на нескольких объектах

Для организаций с несколькими филиалами, строительными площадками, станциями, складами, подстанциями или промышленными зонами шлюз может помочь соединить локальные радиосистемы в централизованную командную архитектуру. Местные радиопользователи могут сохранить свои привычные терминалы, в то время как руководители получают более широкую видимость связи.

Это особенно ценно для энергосетей, транспортных линий, логистических парков, портов, горнодобывающих районов и центров управления умными городами, где команды распределены по большим территориям.

Расширение через общедоступную сеть для мобильных команд

Когда полевые пользователи выходят за пределы частного радиопокрытия, PTT через общедоступную сеть или связь 4G/5G могут служить расширенным слоем. Конвергентный дизайн может позволить пользователям общедоступных сетей, пользователям SIP-диспетчеризации и частным радиопользователям участвовать в скоординированных рабочих процессах.

Это не означает, что общедоступные сети должны заменять частное радио в каждом критическом приложении. Вместо это означает, что разные уровни связи могут дополнять друг друга в зависимости от покрытия, надежности, стоимости и операционного приоритета.

Типовые компоненты системы

Полное конвергентное коммуникационное решение может включать радиотерминалы, базовые радиостанции, RoIP-шлюзы, SIP-серверы, платформы IP PBX, диспетчерское программное обеспечение, платформы видеонаблюдения, системы сигнализации, системы оповещения, серверы записи, карты ГИС, мобильные терминалы и клиенты удаленных командных центров.

Шлюз — это лишь одна часть системы, но часто она является ключевой частью, обеспечивающей взаимосвязь. Без шлюза радиосистема остается отделенной от цифровой платформы. Со шлюзом радиопользователи могут быть интегрированы в более широкую командную архитектуру.

Радиоуровень

Радиоуровень включает портативные радиостанции, автомобильные радиостанции, базовые станции, ретрансляторы и транкинговые радиосистемы. Он обеспечивает прямую голосовую связь на местах и остается важным в средах, где мобильных телефонов или приложений недостаточно.

В зависимости от отрасли радиосистема может быть аналоговой, цифровой conventional или транкинговой. Она может использовать различные планы каналов, группы или правила диспетчеризации. Эти детали должны быть учтены перед интеграцией шлюза.

Уровень IP-связи

IP-уровень может включать SIP-серверы, IP-телефоны, диспетчерские консоли, платформы записи, системы PTT общего пользования и программное обеспечение командного центра. Этот уровень обеспечивает гибкое управление связью, удаленный доступ, интеграцию платформ и цифровое управление.

Когда радиосвязь и IP-связь правильно соединены, операторы могут более эффективно координировать полевых пользователей и связывать коммуникацию с другими бизнес-системами.

Уровень связывания приложений

Прикладной уровень включает видео, сигнализации, ГИС, контроль доступа, автоматизацию зданий, планы действий в чрезвычайных ситуациях, рабочие заказы и системы управления инцидентами. Этот уровень превращает связь в рабочий процесс реагирования, а не в отдельную голосовую функцию.

В современных проектах этот уровень связывания приложений часто является тем местом, где коммерческая ценность становится наиболее очевидной.

Рекомендуемая архитектура для развертывания проекта

Практическая архитектура должна быть разработана в соответствии с рабочим процессом объекта, а не только в соответствии со списками оборудования. Инженеры должны определить, какие радиогруппы должны подключаться к каким пользователям диспетчерской, какие сигнализации требуют автоматической связи, какие объекты требуют удаленного командного доступа и какие пути связи нуждаются в резервировании.

Для проектов, включающих интеграцию радио с IP, модернизацию радиодиспетчеризации, конвергенцию общедоступной и частной связи или командную связь на основе SIP, технология RoIP обычно используется как мост между полевыми радиосетями и IP-платформами.

Связанное продуктовое решение: Becke RoIP шлюз

При выборе RoIP-решения проектные группы должны проверить совместимость радиоинтерфейса, поддержку SIP, управление PTT, качество звука, емкость каналов, среду развертывания, надежность сети, требования к связыванию сигнализаций и потребности в долгосрочном обслуживании.

Сценарии развертывания по отраслям

Интеграция на основе шлюза подходит для любой среды, где радиопользователи должны быть подключены к командным платформам или другим системам связи. Архитектура особенно полезна в общественной безопасности, управлении чрезвычайными ситуациями, химических парках, электростанциях, подстанциях, туннелях, железнодорожном транспорте, аэропортах, портах, шахтах, кампусах, промышленных парках и крупных коммерческих объектах.

Реагирование на чрезвычайные ситуации и общественная безопасность

Аварийные команды могут прибывать из разных отделов с разными радиосистемами. Дизайн на основе шлюза может помочь местным командным пунктам соединить радиогруппы, пользователей SIP-диспетчеризации и удаленные группы поддержки. Это улучшает координацию, когда время ограничено, а условия связи сложны.

При реагировании на катастрофы временные командные пункты могут использовать интеграцию шлюза для подключения местных радиопользователей к удаленному командному центру. Голосовые инструкции, отчеты о состоянии и полевые обновления могут передаваться через более организованный рабочий процесс.

Энергетические, химические и промышленные операции

На энергетических и химических объектах события безопасности требуют быстрой и точной связи. Сигнал газа, отказ оборудования, предупреждение о пожаре или проникновение в запретную зону могут потребовать немедленного уведомления бригад технического обслуживания, сотрудников по безопасности и операторов диспетчерской.

Связывая платформы сигнализации, видеосистемы и радиогруппы через шлюз, командный центр может сократить путь от обнаружения события до реагирования на месте.

Транспортные, портовые и железнодорожные системы

Транспортная среда обычно включает распределенные команды, движущиеся транспортные средства, персонал станций, рабочих по техническому обслуживанию и операторов центров управления. Радиосвязь остается важной, но она часто должна работать вместе с видео, ГИС, информацией для пассажиров, оповещением и системами реагирования на чрезвычайные ситуации.

Интеграция шлюза позволяет радиогруппам стать частью единой командной платформы, улучшая координацию между маршрутами, станциями, депо, дворами и диспетчерскими.

Ключевые моменты проектирования перед внедрением

Перед развертыванием инженеры должны сопоставить весь коммуникационный рабочий процесс. Это включает группы пользователей, радиоканалы, SIP-учетные записи, роли диспетчеризации, правила связывания сигнализаций, требования к записи, сетевые пути и настройки приоритетов экстренных вызовов.

Проектирование системы должно избегать подключения всего ко всем. Хорошая командная связь зависит от четкой структуры. Правильное сообщение должно достигать правильной группы в правильное время, а ненужная межгрупповая связь должна контролироваться.

Отображение групп и дизайн разрешений

Разные команды могут требовать разных разрешений на связь. Команды безопасности, технического обслуживания, экстренные, производственные, управленческий персонал и удаленные руководители не всегда должны совместно использовать одну и ту же группу связи.

Шлюз и платформа диспетчеризации должны поддерживать плановое отображение групп, доступ на основе ролей и контролируемые пути связи. Это помогает уменьшить перегрузку связи и предотвращает несанкционированные действия.

Качество звука и тестирование интерфейса

Интеграция радио — это не только задача настройки программного обеспечения. Уровень входа и выхода звука, импеданс, спуск PTT, обнаружение несущей, заземление, подключение разъемов и задержка должны быть проверены на реальном оборудовании.

Разные марки радиосвязи и системы могут вести себя по-разному. Успешное лабораторное соединение не всегда гарантирует стабильную работу в поле, поэтому тестирование на месте важно.

Надежность и планирование резервирования

Для критически важных проектов система должна включать резервное питание, избыточные сетевые пути, безопасный контроль доступа, журналы операций и процедуры восстановления после сбоя. Если шлюз используется для экстренной связи, его положение развертывания, источник питания и сетевое соединение должны быть защищены.

Надежность связи должна быть проверена в реалистичных условиях, включая слабую сеть, высокий трафик, многопользовательские вызовы, всплески сигналов и восстановление питания.

Соображения по эксплуатации и техническому обслуживанию

После установки система должна быть четко задокументирована. Документация должна включать отображение радиогрупп, определения каналов шлюза, информацию о SIP-учетных записях, маркировку кабелей, топологию сети, правила связывания сигнализаций, роли разрешений и процедуры устранения неисправностей.

Операторы также должны быть обучены понимать, когда использовать радиовызовы, SIP-вызовы, групповую диспетчеризацию, связывание сигнализаций и экстренное эскалирование. Мощная система все равно может дать сбой в эксплуатации, если пользователи не знают правильного рабочего процесса.

Плановый осмотр

Плановое техническое обслуживание должно включать тестирование радиоканалов, проверки регистрации SIP, мониторинг состояния шлюза, проверку записи, тестирование связывания сигнализаций и тренировки по резервной связи. Эти проверки помогают предотвратить скрытые отказы.

Для промышленных и аварийных сред периодические тренировки особенно важны. Система связи не должна тестироваться только во время реальных инцидентов.

Планирование масштабируемости

По мере роста организации могут добавляться новые радиоканалы, группы пользователей, удаленные объекты, камеры, точки сигнализации и пользователи диспетчерской. Масштабируемая архитектура шлюза может поддерживать будущее расширение без перепроектирования всей системы.

Проектные группы должны резервировать сетевую емкость, каналы шлюза, SIP-ресурсы, лицензии диспетчеризации, пространство в шкафах и запас мощности, где это возможно.

Бизнес-ценность для интеграторов и владельцев

Решение на основе шлюза помогает организациям перейти от изолированной радиосвязи к интегрированному командному взаимодействию. Оно защищает существующие инвестиции в радио, добавляя при этом IP-связь, связывание платформ, удаленное командование, запись и способность реагировать на события.

Для системных интеграторов это создает более четкий технический путь для соединения радио, SIP, IP-телефонии, видео, сигнализации, оповещения и диспетчерских систем. Это сокращает повторяющуюся индивидуальную разработку и обеспечивает более стандартную архитектуру для сдачи проектов.

Для владельцев проектов ценность практична: более быстрое реагирование, меньше шагов ручной ретрансляции, более четкие командные рабочие процессы, лучшее использование существующего оборудования, улучшенная координация при чрезвычайных ситуациях и более сильная долгосрочная масштабируемость.

Будущее профессиональной коммуникации — это не просто больше радиостанций или больше программных экранов. Это связанная архитектура, которая объединяет людей, системы, события и информацию в единую скоординированную цепочку реагирования.

Часто задаваемые вопросы

Может ли шлюз интегрировать любую радиосистему без настройки?

Нет. Радиосистемы могут использовать разные интерфейсы, методы сигнализации, уровни звука, управление PTT и групповую логику. Обычно требуются тестирование совместимости и конфигурация под конкретный проект.

Следует ли связывать все сигнализации с радиогруппами?

Нет. Только важные сигнализации должны запускать радиосвязь. Сигнализации низкого приоритета или частые сигнализации могут вызвать усталость от связи, если они передаются полевым командам без фильтрации.

Могут ли радиопользователи говорить напрямую с пользователями IP-телефонов?

Да, если шлюз и SIP-платформа настроены на поддержку этого рабочего процесса. Точный метод вызова зависит от конструкции шлюза, платформы диспетчеризации, SIP-сервера и радиоинтерфейса.

В чем самый большой риск при интеграции радио с IP?

Самый большой риск — предположение, что протокольного соединения достаточно. Реальные проекты также должны проверять качество звука, поведение PTT, групповые правила, задержку, разрешения, стабильность сети и рабочий процесс оператора.

Подходит ли интеграция шлюза только для крупных проектов?

Нет. Малые и средние проекты также могут выиграть, когда им нужно соединить радиопользователей с IP-телефонами, диспетчерским ПО, сигнализациями или удаленными пользователями командования. Архитектура должна масштабироваться в соответствии с размером объекта и эксплуатационными потребностями.

Как часто следует тестировать интегрированную систему?

Критически важные системы должны регулярно тестироваться с помощью плановых проверок и учебных тревог. Тестирование должно включать радиовызовы, SIP-вызовы, связывание сигнализаций, запись, резервное питание и восстановление после сбоя сети.
