Система видеонаблюдения может отлично работать сама по себе, но при этом её сложно подключить к командной платформе, веб-приложению или сторонней бизнес-системе. Камеры, NVR, платформы управления видео, дроны и мобильные терминалы могут использовать разные протоколы, кодеки, форматы потоков, разрешения и методы аутентификации. Видеошлюз обеспечивает управляемый интеграционный слой между этими системами, позволяя повторно использовать существующие видеоресурсы без переписывания каждой платформы или замены каждого полевого устройства.

Почему часто необходим интеграционный слой

Видеопроекты редко создаются в одно время или поставляются одним производителем. На объекте может быть старая система видеонаблюдения с H.264, недавно развёрнутая сеть камер с H.265, командная платформа на основе SIP и WebRTC, а также бизнес-приложение, ожидающее видео, совместимое с браузерами. Каждая система может правильно выполнять свою исходную функцию, но прямая связь между ними не гарантирована.

Различия обычно проявляются в нескольких областях:

• Регистрация и аутентификация устройств

• Сигнализация видео и методы управления потоками

• Совместимость кодеков H.264, H.265 и других

• Доступ через RTSP, RTMP, SIP, GB/T 28181 и SDK поставщика

• Требования к выходу FLV, HLS и WebRTC

• Ограничения по разрешению, частоте кадров и битрейту

• Поддержка аудио и двусторонняя связь

• Воспроизведение в браузере, на мобильных терминалах и больших экранах

Модификация каждой камеры, видеорегистратора и приложения для устранения этих различий может создать большую нагрузку на разработку. Это также может внести риски в уже надёжно работающие системы. Размещение шлюза между источником и приёмником создаёт более чёткую границу: исходные системы сохраняют свои установленные рабочие процессы, в то время как шлюз обрабатывает доступ, преобразование и распределение.

Эта архитектура особенно полезна, когда организация хочет сохранить существующие инвестиции в видеонаблюдение, добавляя при этом командную диспетчеризацию, реагирование на чрезвычайные ситуации, интеграцию с IoT, удалённый доступ или централизованное управление.

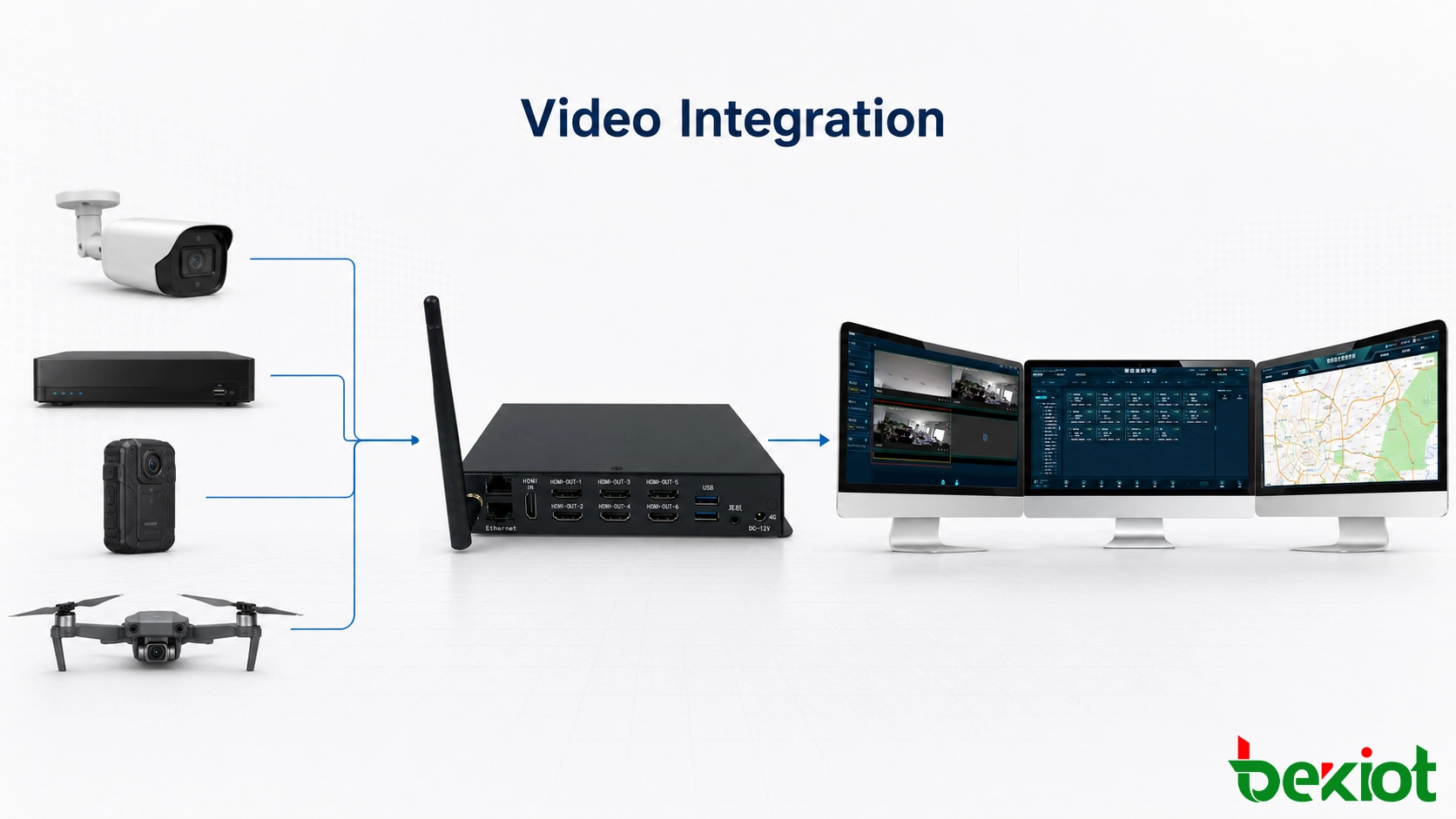

Объединение распределённых камерных систем в единое операционное представление

Организации с несколькими филиалами, промышленными объектами, станциями, кампусами или удалёнными объектами часто эксплуатируют отдельные системы видеонаблюдения. Камеры и NVR остаются под местным управлением, в то время как региональному или национальному центру требуется доступ на основе разрешений к выбранным потокам.

Видеошлюз может агрегировать эти ресурсы и подключать их к вышестоящей платформе. В зависимости от задействованных систем доступ может использовать GB/T 28181, RTSP, RTMP, SDK или другой поддерживаемый интерфейс. Шлюз предоставляет требуемые потоки целевой платформе, не заставляя каждый удалённый объект заменять свой существующий видеорегистратор или парк камер.

Такая схема может поддерживать несколько операционных моделей:

• Централизованный просмотр камер из нескольких филиалов

• Выборочный обмен важными потоками с командным центром

• Доступ к видео через частные сети, каналы WAN или VPN-соединения

• Интеграция существующего видеонаблюдения с новой платформой ГИС или диспетчеризации

• Контролируемое распространение одного видеоресурса на разные авторизованные приложения

Шлюз не следует рассматривать просто как пассивный сетевой мост. Для практического развёртывания также необходимы сопоставление устройств, мониторинг состояния потоков, разрешения доступа, журналы подключений и чёткие наименования. Операторы должны видеть операционные имена, такие как «Камера Северных ворот», «Производственная линия 2» или «Вход в тоннель», вместо необъяснимого IP-адреса или номера канала.

Централизация не обязательно означает, что каждый поток должен передаваться непрерывно. Для удалённых объектов с ограниченной пропускной способностью платформа может запрашивать видео при возникновении сигнала тревоги или когда оператор выбирает камеру. Основные и вспомогательные потоки также могут использоваться для разных целей: высококачественный поток для доказательств или просмотра на большом экране и поток с более низкой битрейтом для предварительного просмотра или мобильного доступа.

Совместная поддержка камер, дронов и полевого видео

Современные командные проекты используют не только стационарные камеры видеонаблюдения. Видео может поступать от PTZ-камер, NVR, нательных камер, бортовых терминалов, дронов, умных касок, портативных видеорегистраторов, видеодомофонов и SIP-видеотелефонов. Эти устройства различаются не только по протоколу, но и по тому, как они инициируют, поддерживают и завершают поток.

Видеошлюз может нормализовать эти источники перед передачей в командную среду. Стационарные камеры могут быть зарегистрированы через протокол наблюдения, в то время как дрон или мобильный терминал может отправлять RTMP-поток методом push. Консоль диспетчера может запрашивать видео через SIP, а веб-приложение может требовать вывода FLV, HLS или WebRTC.

Общие пути интеграции включают:

• Извлечение живого видео с камер и NVR через RTSP

• Приём передаваемого видео от дронов или мобильных устройств через RTMP

• Подключение ресурсов наблюдения через GB/T 28181

• Связывание видео с SIP-вызовами, событиями домофона или сеансами диспетчеризации

• Доставка совместимых с браузерами потоков через WebRTC, HLS или FLV

• Предоставление контролируемых интерфейсов для разработки сторонних приложений

Возможность работы с аудио необходимо подтверждать отдельно. Устройство, предоставляющее живое видео, не поддерживает автоматически аудио, двустороннюю связь или SIP-связь. Если проект требует, чтобы оператор видел местоположение и разговаривал с полевым персоналом из одного интерфейса, конструкция должна проверять аудиокодеки, пути микрофона и динамика, обработку эха, разрешения и поведение управления вызовами.

Это важно в командных центрах, потому что видео обычно является частью более широкого процесса реагирования. Оператор может открыть ближайшую камеру, вызвать полевой терминал, начать конференцию, отправить сообщение оповещения и записать инцидент с одной рабочей станции. Шлюз делает видео доступным, в то время как платформа связи и диспетчеризации управляет полным операционным рабочим процессом.

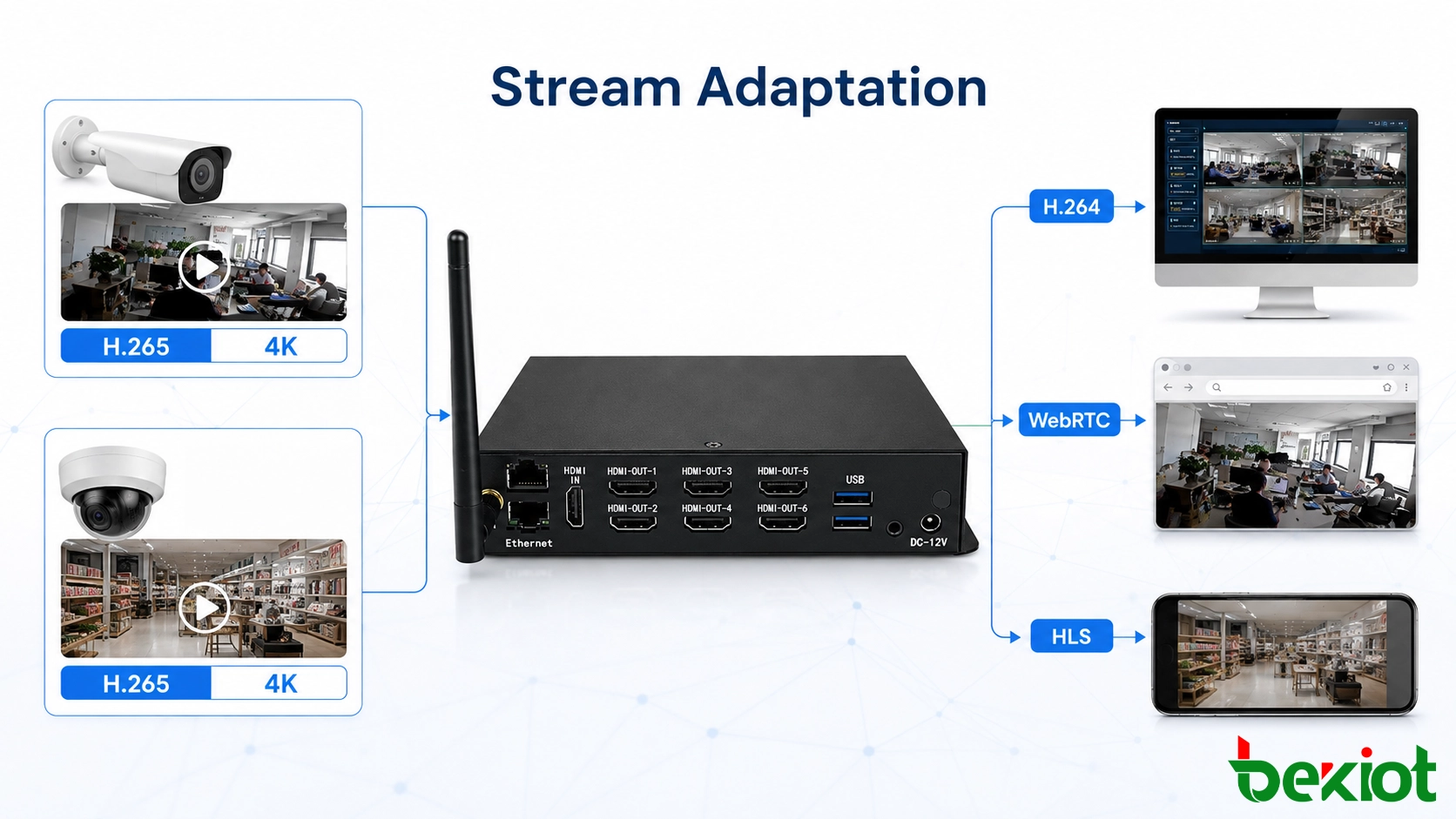

Адаптация каждого потока к его назначению

Преобразование протоколов и транскодирование видео решают разные задачи. Преобразование протоколов изменяет способ доступа, транспортировки или представления потока. Транскодирование изменяет сами медиа, такие как кодек, разрешение, частоту кадров или битрейт. Некоторым проектам требуется только пересылка потоков, в то время как другим необходимы оба процесса.

Частая проблема совместимости возникает между H.264 и H.265. Многие устоявшиеся системы наблюдения или связи были спроектированы вокруг H.264, в то время как более новые развёртывания наблюдения всё чаще используют H.265 для уменьшения потребления памяти и пропускной способности. Если получатель не может декодировать исходный кодек, поток должен быть транскодирован перед отображением.

Транскодирование также может потребоваться, когда:

• Камера с высоким разрешением должна отображаться на терминале с более низким разрешением

• Поток с высоким битрейтом должен проходить через ограниченное WAN- или мобильное соединение

• Браузер или мобильное приложение не поддерживает исходный медиаформат

• Для живого мониторинга и записи требуются разные частоты кадров

• Командной платформе нужен H.264, а исходная система выдает H.265

• Для потока требуются наложения, временные метки, маскирование или обработка водяных знаков

Транскодирование потребляет значительно больше вычислительных ресурсов, чем пересылка. Поэтому ёмкость должна рассчитываться исходя из количества одновременных потоков, исходного разрешения, выходного разрешения, преобразования кодека, частоты кадров и ожидаемой продолжительности работы. Шлюз, который может пересылать много каналов, может поддерживать меньше каналов при включении полного транскодирования.

Также необходимо учитывать задержку. Каждый этап декодирования, обработки и перекодирования добавляет задержку. Просмотр видеонаблюдения может терпеть большую задержку, чем интерактивная диспетчеризация, управление дроном или видеодомофон. Для операций в реальном времени архитектура должна минимизировать ненужные преобразования и выбирать метод вывода, подходящий для приложения.

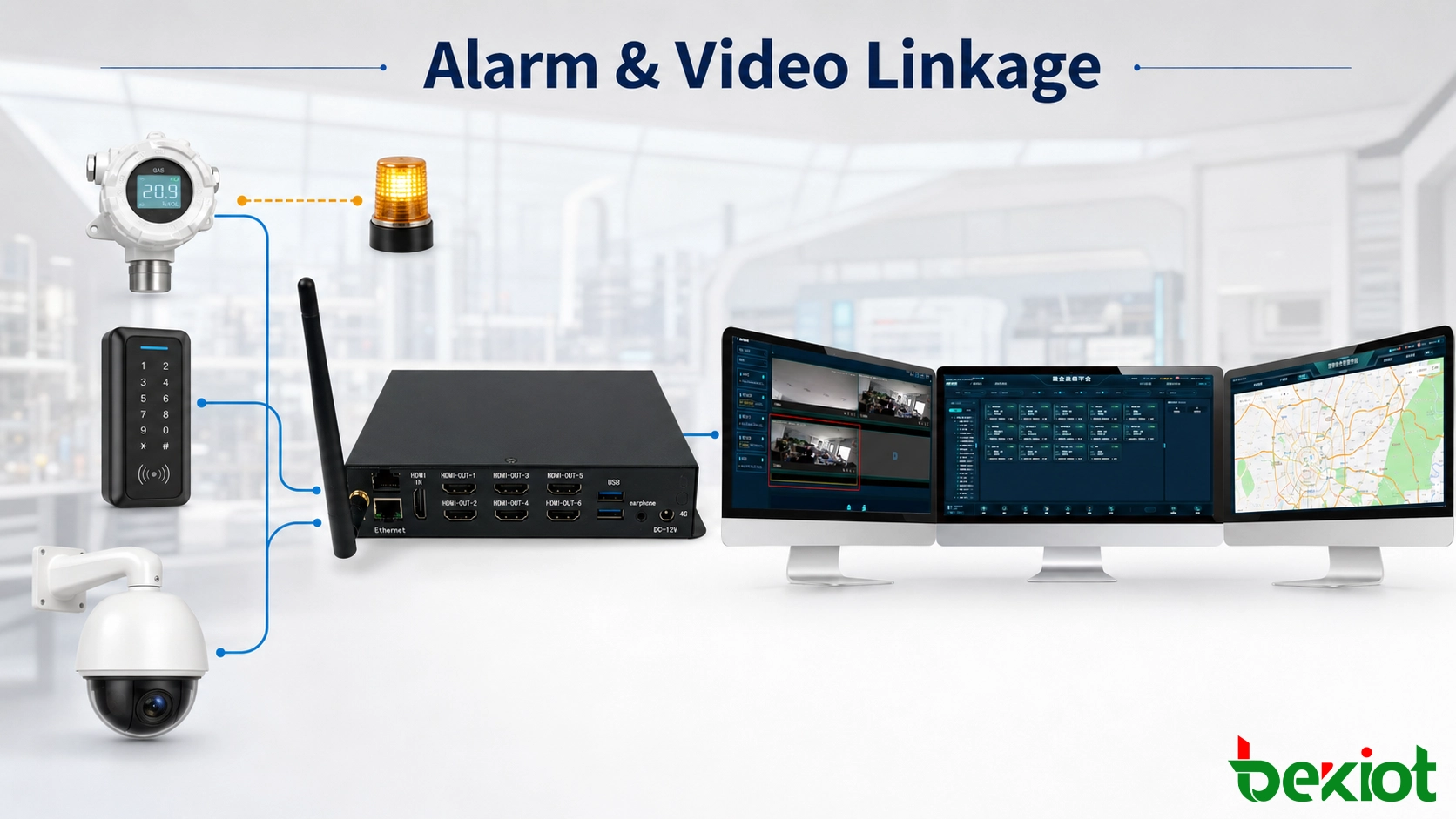

Связывание видео с сигналами тревоги и бизнес-процессами

Ценность интеграции возрастает, когда видео становится частью операционного события, а не изолированного экрана мониторинга. Платформы IoT, контроля доступа, периметровой защиты, мониторинга оборудования и экстренной связи могут использовать видео для проверки тревоги и направления следующего действия.

Например, газовый датчик может сообщить о нештатных показаниях в промышленной зоне. Приложение идентифицирует местоположение датчика, запрашивает связанную камеру через шлюз и отображает живой поток дежурному оператору. Затем оператор может вызвать персонал на месте, активировать процедуру реагирования или отправить предупреждение через платформу связи.

Аналогичные рабочие процессы можно разработать для:

• Тревог контроля доступа, связанных с камерами входа

• Периметровых событий, связанных с близлежащими PTZ-камерами

• Неисправностей оборудования, связанных с мониторингом производственной зоны

• Вызовов экстренного домофона, связанных с видео по местоположению

• Транспортных событий, связанных с камерами дорог и тоннелей

• Мобильных групп, возвращающих живое видео на командную карту

• Потоков с дронов, отображаемых во время инспекций или реагирования на чрезвычайные ситуации

Шлюз может снизить объём видеоспецифичной разработки, требуемой внутри бизнес-приложения. Вместо создания отдельных модулей доступа для каждой марки камеры, видеорегистратора и формата потока, приложение подключается к нормализованному медиаинтерфейсу и сосредотачивается на собственном рабочем процессе, разрешениях пользователей и логике событий.

Такой подход применим к умным паркам, промышленным предприятиям, шахтам, коммунальным службам, транспортным сетям, кампусам, коммерческим объектам и организациям с несколькими площадками. Бизнес-платформа остаётся ответственной за тревоги, карты, рабочие поручения и процедуры реагирования, в то время как шлюз обрабатывает доступ к видео, адаптацию медиа и доставку потоков.

Проектирование надёжного развёртывания

Успешный проект начинается с инвентаризации исходных и целевых систем. Проверка списка названий протоколов недостаточна. Два продукта могут заявлять о поддержке RTSP или GB/T 28181 и всё равно различаться в аутентификации, адресации потоков, обработке кодеков, структуре каталога устройств или поведении сигнализации.

Проектная группа должна подтвердить:

• Количество и типы камер, NVR, платформ и источников мобильного видео

• Требуемые входные и выходные протоколы

• Совместимость видеокодеков и аудиокодеков

• Максимальное количество одновременных живых, пересылаемых и транскодированных потоков

• Разрешение, частоту кадров и битрейт репрезентативных источников

• Требования к воспроизведению на браузере, мобильных устройствах, рабочих станциях и видеостенах

• Ожидаемую задержку для мониторинга и интерактивных приложений

• Аутентификацию пользователей, разрешения и требования к зашифрованной передаче

• Пропускную способность WAN, потери пакетов и условия отказоустойчивости сети

• Мониторинг, журналы, синхронизацию времени и обязанности по обслуживанию

При проверке концепции следует использовать реальное оборудование и репрезентативные потоки. Она должна проверять непрерывное воспроизведение, восстановление соединения после обрыва сети, синхронизацию аудио, управление PTZ (при необходимости), совместимость с браузерами и поведение каждого профиля транскодирования. Тестирование только одной камеры в течение короткого периода не отражает многоканальную производственную среду.

Также необходимо определить требования к высокой доступности. Критические командные проекты могут требовать резервных шлюзов, нескольких сетевых интерфейсов, отказоустойчивости платформы и восстановления потоков после прерывания обслуживания. Местное видеонаблюдение должно продолжать независимо работать, когда соединение с вышестоящей командной платформой недоступно.

Видеошлюз наиболее эффективен, когда его роль чётко определена. Он обеспечивает адаптацию протоколов, доступ к потокам, пересылку, транскодирование и поддержку интеграции, но он не заменяет автоматически все функции записи, расследования, управления тревогами и хранения доказательств полноценной системы управления видео. Во многих проектах эти две системы работают вместе.

Часто задаваемые вопросы

Можно ли разделить один поток камеры между несколькими приложениями?

Да, если шлюз поддерживает репликацию потоков или распространение медиа. Шлюз может один раз получить исходный поток и предоставить отдельные выходы авторизованным приложениям, уменьшая необходимость для каждого приложения устанавливать собственное соединение с камерой. Фактическая ёмкость зависит от выходной пропускной способности и ограничений одновременных сеансов.

Требуется ли для видеошлюза подключение к общедоступному интернету?

Нет. Он может работать полностью в локальной сети, частной WAN или изолированной сети. Доступ в интернет необходим только тогда, когда удалённые пользователи, облачные сервисы или внешние платформы должны получать видео через интернет-соединение.

Почему поток может воспроизводиться в настольном клиенте, но не в браузере?

Настольные клиенты могут содержать проприетарные кодеки и компоненты протоколов, которые браузеры не поддерживают. Для воспроизведения в браузере обычно требуется совместимый метод доставки, такой как WebRTC, HLS или поддерживаемое браузером фрагментированное видео. Поток может потребовать преобразования протокола или транскодирования перед отображением.

Следует ли транскодировать каждый входящий поток?

Нет. Если исходный кодек и параметры уже поддерживаются получателем, прямая пересылка более эффективна и вносит меньшую задержку. Транскодирование следует включать только там, где это необходимо из-за требований совместимости, пропускной способности или отображения.

Что должно произойти при сбое удалённого сетевого соединения?

Локальная система видеонаблюдения должна продолжать запись и работу независимо. Шлюз и вышестоящая платформа должны обнаружить прерывание, сообщить о состоянии офлайн и автоматически восстановить доступ к потоку после восстановления сети. Для критических проектов также может потребоваться вторичный путь передачи.
