Мультимедийная система командования и диспетчеризации объединяет голосовые вызовы, радиосвязь, видеопотоки, данные геоинформационных систем (ГИС), экстренные оповещения и полевую информацию в единую операционную среду. В отличие от традиционных диспетчерских систем, построенных в основном на телефонном аудио, она позволяет операторам видеть происходящее, отслеживать местоположение персонала, обмениваться данными между разными сетями и записывать весь процесс реагирования.

Необходимое оборудование зависит от коммуникационных ресурсов, уже имеющихся на объекте. Заводу может потребоваться подключение промышленных телефонов, радиосистем и видеонаблюдения. Транспортный оператор может сосредоточиться на радиопокрытии, мобильных пользователях и отслеживании по ГИС. Организациям общественной безопасности также могут потребоваться планы действий при инцидентах, видеовозврат, запись и связь между несколькими ведомствами.

Цель системы — не просто разместить больше устройств в IP-сети. Её ценность заключается в превращении разрозненных коммуникационных ресурсов в скоординированный процесс реагирования. Операторы должны иметь возможность получать событие, определять пострадавший район, связываться с нужным персоналом, отслеживать ход работы и извлекать полную запись, не переключаясь между несколькими независимыми системами.

Начните с операционного процесса реагирования

Выбор оборудования должен начинаться с того, как инцидент обнаруживается, сообщается и обрабатывается. Система должна поддерживать всю операционную цепочку, а не предоставлять набор разрозненных устройств связи.

Типовой процесс реагирования включает:

1. Получение сигнала тревоги, телефонного вызова, радиосообщения или видео-события.

2. Платформа определяет источник, местоположение и ответственное подразделение.

3. Диспетчер проверяет ситуацию по голосу, видео или данным ГИС.

4. Связь с соответствующими командами осуществляется по телефонам, радиостанциям, мобильным терминалам или каналам громкой связи.

5. При необходимости активируются заранее заданные инструкции или планы действий в чрезвычайных ситуациях.

6. Вызовы, записи, сообщения и действия операторов сохраняются для последующего просмотра.

Этот рабочий процесс определяет, какие серверы, шлюзы, консоли и терминалы необходимы. Он также помогает избежать распространённой ошибки при внедрении: закупки устройств по отдельности без подтверждения того, что они могут обмениваться аудио, сигнализацией, видео и информацией о состоянии.

Каждый путь связи должен быть определён до окончательного формирования перечня оборудования. В проекте должно быть указано, кто инициирует связь, какая сеть её передаёт, какой оператор принимает, и что происходит, если основной маршрут недоступен. Это позволит выявить недостающие интерфейсы и требования к резервированию до начала монтажа.

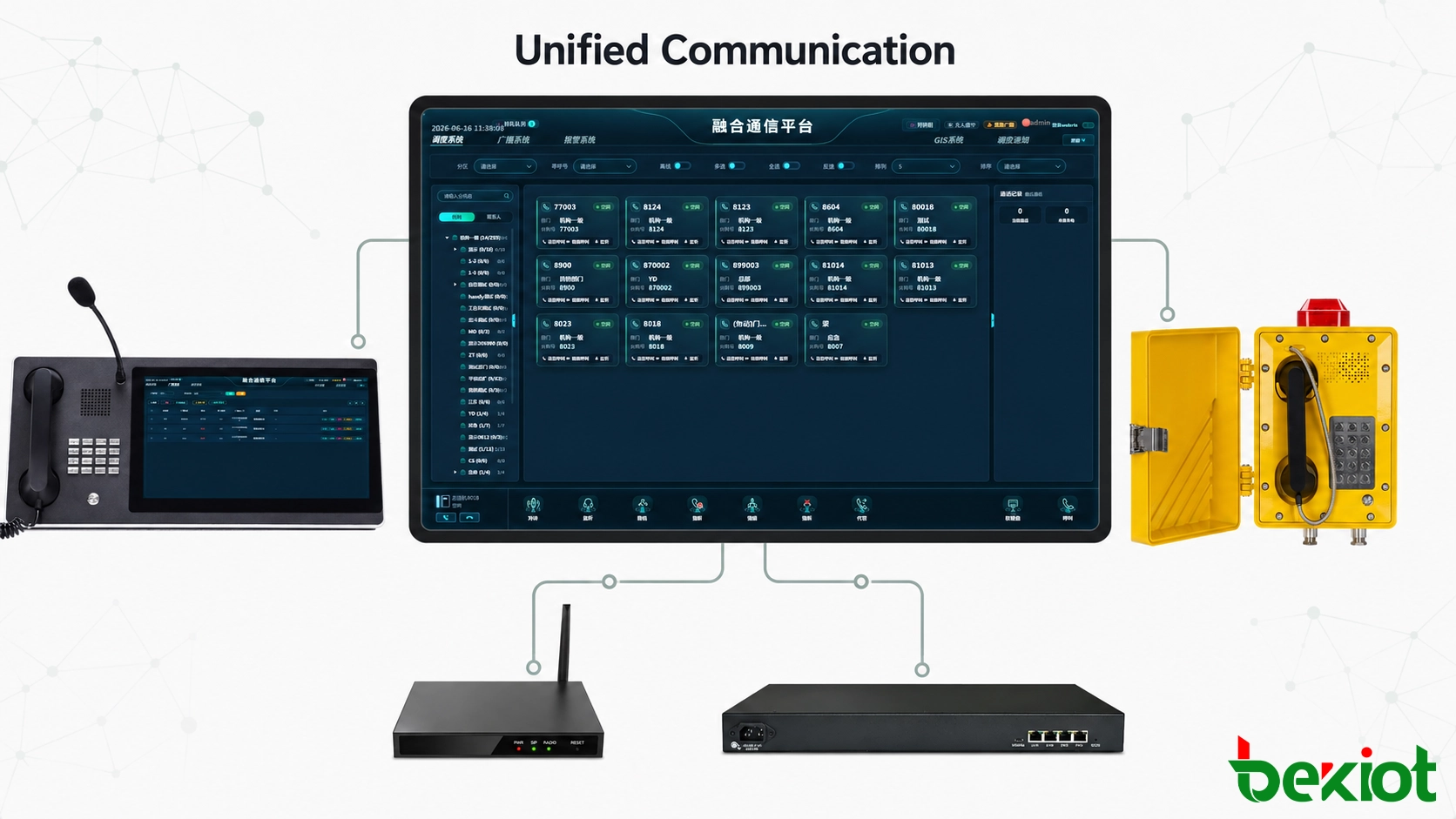

Коммуникационная платформа составляет ядро системы

Центральная платформа предоставляет услуги управления и приложений, используемые диспетчерами и подключёнными устройствами. Она управляет пользователями, организациями, коммуникационными ресурсами, разрешениями, группами и операционными записями через единый интерфейс.

Подходящая платформа может включать следующие возможности:

• Индивидуальные, групповые и экстренные голосовые вызовы

• Видеовызовы, видеовозврат в реальном времени и распространение видео

• Связь по принципу «нажми и говори» (PTT) по частным или открытым сетям

• Позиционирование по ГИС и отслеживание мобильного персонала

• Диспетчерские инструкции и подтверждение статуса

• Управление планами действий в чрезвычайных ситуациях и процедурами реагирования

• Аудиозапись, видеозапись и журналы операций

• Интеграция с системами сигнализации, видеонаблюдения и бизнес-системами

Запись особенно важна в средах управления. Платформа должна сохранять вызовы, сеансы PTT, видеособытия и действия диспетчеров с точными временными метками. Эти записи поддерживают реконструкцию инцидентов, оценку операционной деятельности и отслеживание ответственности.

Платформа также должна позволять отображать коммуникационные ресурсы в операционных терминах. Вместо отображения радиостанции по номеру порта или телефона по техническому адресу, консоль может показывать такие имена, как «Группа безопасности», «Радиостанция техобслуживания», «Северные ворота», «Диспетчерская» или «Группа экстренного реагирования».

Разрешения на основе ролей не менее важны. Обычному оператору может потребоваться только доступ к назначенным отделам и каналам, в то время как руководителю могут потребоваться межведомственные вызовы, активация групп экстренного реагирования и просмотр записей. Разделение повседневных разрешений и полномочий в чрезвычайных ситуациях снижает риск случайных действий, сохраняя при этом критические функции доступными для авторизованных пользователей.

При развёртывании на нескольких объектах платформа должна поддерживать единую структуру каталогов и ресурсов между головным офисом, филиалами и удалёнными объектами. Локальные ресурсы могут оставаться привязанными к своим физическим площадкам, в то время как выбранные каналы, номера и информация об инцидентах передаются в центральный командный центр.

Соответствующее решение: Конвергентная система связи Becke объединяет голосовые, видео-, радиоресурсы, диспетчерскую связь, сигнализацию и полевые коммуникации через единую операционную платформу.

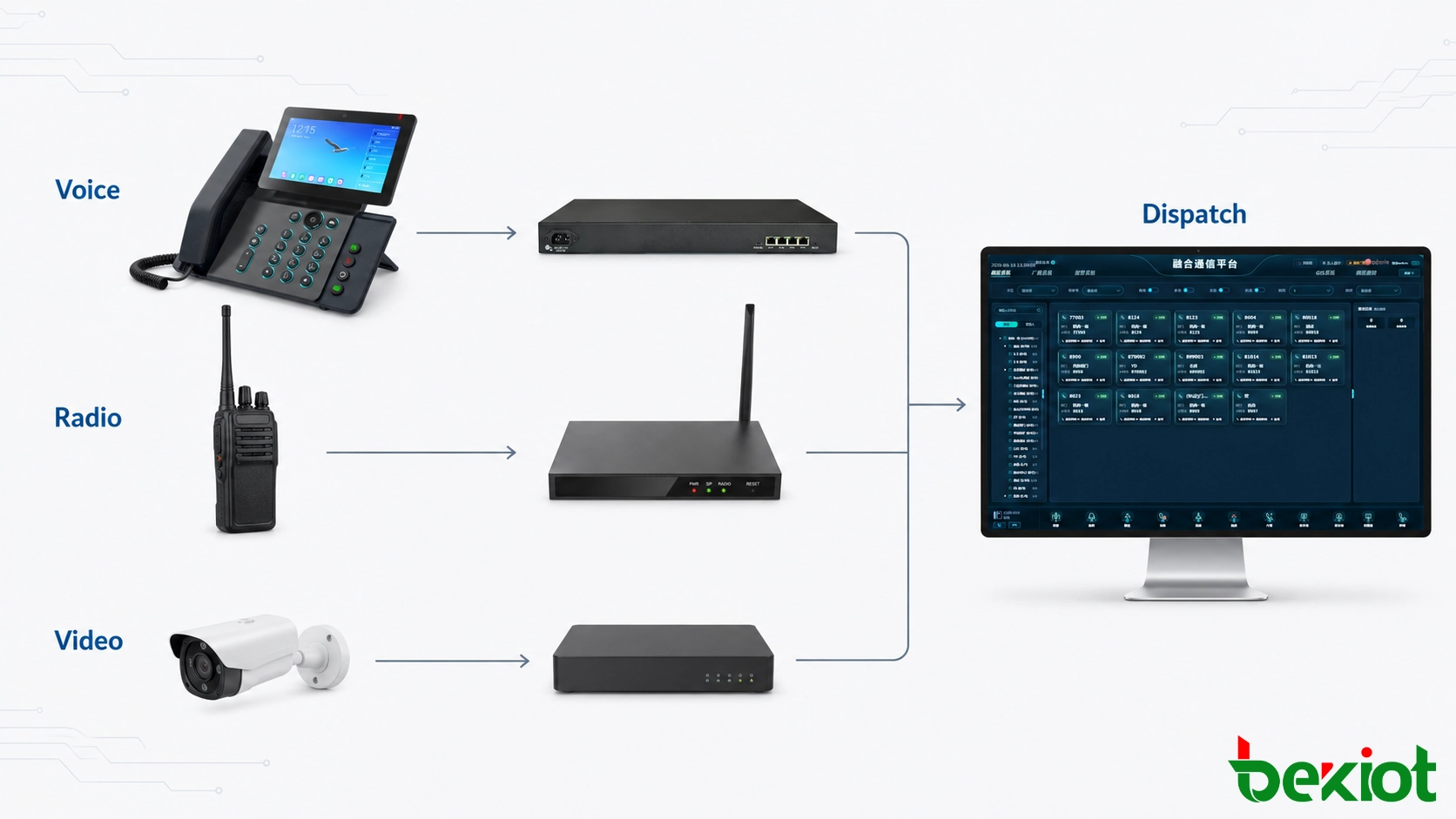

Шлюзы соединяют ранее разделённые сети

Большинство проектов содержат оборудование, созданное в разное время и на основе разных протоколов. Шлюзы сохраняют ценность существующих систем, делая их коммуникационные ресурсы доступными для центральной платформы.

Выбор шлюзов должен основываться на интерфейсах и функциях управления, доступных на обеих сторонах соединения. Одного лишь преобразования аудио может быть достаточно для базового пути вызова, но операционная интеграция может также потребовать информацию о состоянии вызова, идентификацию вызывающего абонента, управление PTT, выбор канала или сообщения о неисправностях.

Голосовые шлюзы

Голосовой шлюз используется, когда диспетчерской платформе необходимо взаимодействовать с аналоговыми телефонами, телефонными линиями общего пользования, устаревшими УАТС или другими голосовыми сетями. В зависимости от доступных интерфейсов он может преобразовывать традиционные телефонные соединения в ресурсы связи на основе SIP.

После интеграции диспетчер может вызывать стационарный телефон, внешний номер или внутренний номер на объекте с той же консоли, которая используется для радио- и видеоработы. Необходимое количество и тип портов шлюза должны быть рассчитаны на основе существующих линий, ожидаемого числа одновременных вызовов и требований к резервированию.

При обследовании объекта следует различать интерфейсы, подключенные к аналоговым телефонам, и те, что подключены к телефонным линиям или магистралям УАТС. Также должны быть проверены правила набора, форматы идентификаторов вызывающего абонента, числовые префиксы, обнаружение занятости и маршрутизация экстренных вызовов. Эти детали определяют, будет ли интегрированный вызов вести себя предсказуемо после поступления на диспетчерскую консоль.

Соответствующий продукт: VoIP-шлюзы Becke

Шлюзы RoIP для интеграции радио

Организации в сфере транспорта, коммунальных услуг, производства, горнодобывающей промышленности и общественной безопасности часто эксплуатируют частные радиосети. Они могут быть основаны на технологиях PDT, DMR, TETRA или обычной аналоговой радиосвязи. Такие сети обычно проектируются как независимые системы и не могут автоматически взаимодействовать с SIP-телефонами, диспетчерскими приложениями или удалёнными диспетчерскими.

Шлюз Radio over IP преобразует аудиосигнал радиостанции и управление PTT в трафик, который может передаваться по IP-сети. Это позволяет авторизованному диспетчеру контролировать и вести передачу на удалённых радиоканалах без установки отдельной радиостанции на каждом рабочем месте оператора.

Интеграция на основе шлюзов может снизить сложность замены или глубокой модернизации существующей радиосистемы. Однако глубина интеграции должна быть подтверждена на этапе проектирования. Базовый интерфейс может обеспечивать аудио, статус приёма и управление PTT, в то время как такие функции, как идентификация абонента, переключение групп связи или статус радиостанции, могут требовать дополнительной сигнализации или интерфейсов системного уровня.

Каждый подключённый канал должен быть определён как операционный ресурс с чёткими наименованием, местоположением и разрешённой группой пользователей. Уровни громкости, тайминг PTT, обнаружение приёма и задержка в сети должны быть отрегулированы при вводе в эксплуатацию. Неправильно настроенный тайминг управления может обрезать начало передачи, а неверные уровни громкости могут привести к слабому, искажённому или нестабильному звуку.

Соответствующий продукт: Шлюзы RoIP Becke

Доступ к видео и транскодирование

Видеоресурсы могут поступать от камер видеонаблюдения, нательных камер, дронов, мобильных терминалов, систем видеоконференцсвязи или портативных устройств мониторинга. Эти источники часто используют различные методы сигнализации, видеокодеки и форматы потокового вещания.

Шлюз доступа к видео или транскодирования может агрегировать эти ресурсы и преобразовывать мультимедиа, когда исходный формат не поддерживается непосредственно платформой. К типовым требованиям проектов относятся преобразование между H.264 и H.265, а также регулировка разрешения, частоты кадров и битрейта для различных условий сети.

В зависимости от подключаемых систем интеграция может включать GB/T 28181, RTSP, RTMP, RTP, FLV, HLS, WebRTC или SIP. Одной лишь поддержки протоколов недостаточно: проект должен также подтвердить аутентификацию, адресацию потоков, совместимость кодеков, задержку и количество одновременных видеосеансов.

Видео для диспетчеризации в реальном времени должно проектироваться иначе, чем воспроизведение архивного видеонаблюдения. Операторам обычно нужен вид с низкой задержкой, который быстро открывается при возникновении инцидента, в то время как системы записи могут отдавать приоритет качеству изображения и эффективности хранения. Поэтому платформа должна запрашивать соответствующий поток для каждой задачи, вместо того чтобы отправлять все доступные высококачественные потоки на консоль.

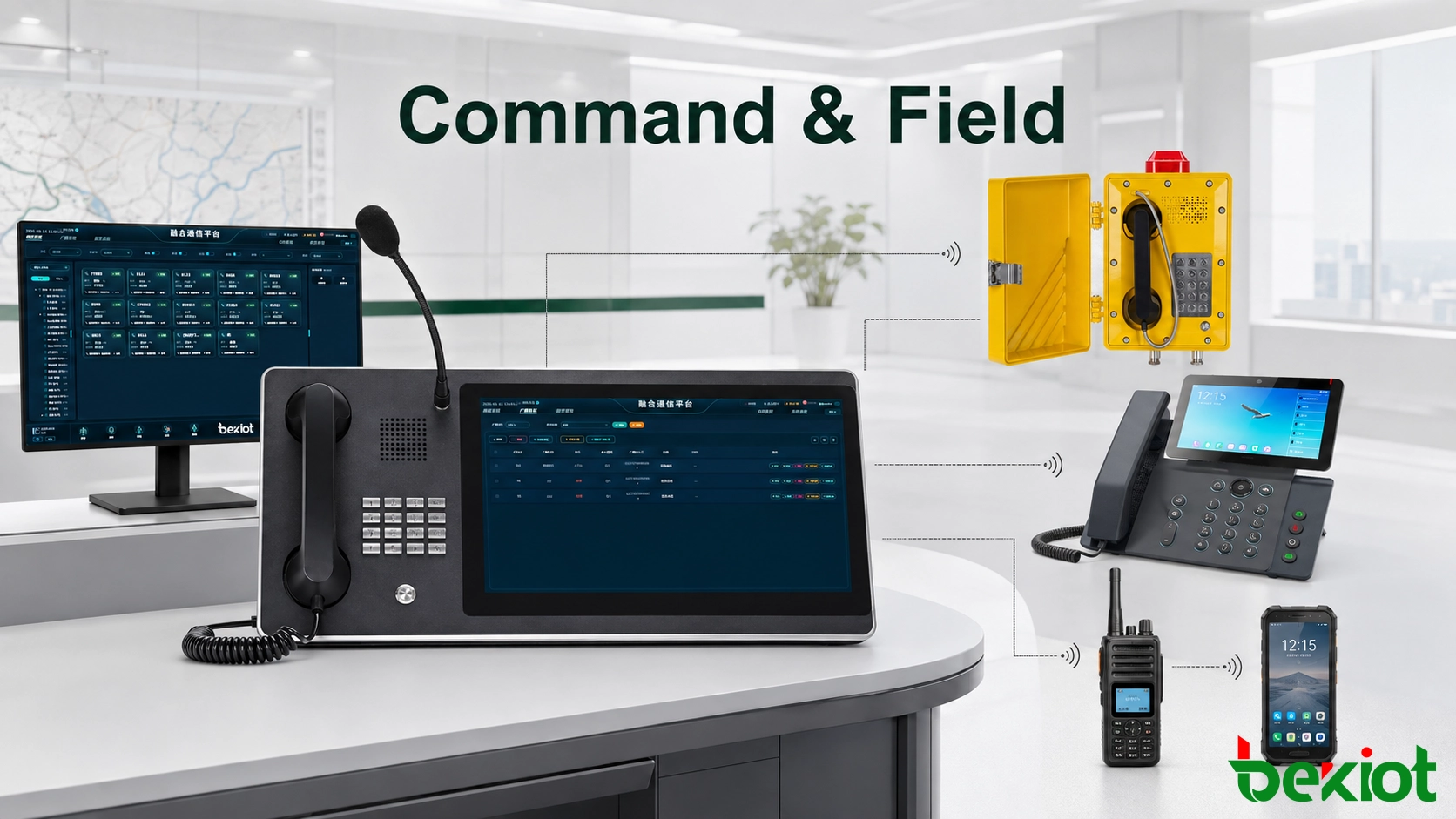

Операторам и полевым группам нужны подходящие оконечные устройства

Диспетчерские консоли

Диспетчерская консоль является основным рабочим местом оператора. Она должна обеспечивать быстрый доступ к контактам, группам, радиоканалам, картам, видеоконтенту, сигналам тревоги и журналам инцидентов, не заставляя оператора постоянно переключаться между несвязанными приложениями.

Консоль может быть программным обеспечением, установленным на рабочей станции, или интегрированным аппаратным терминалом с сенсорным экраном, телефонной трубкой, микрофоном и динамиками. Конструкция с двумя трубками может быть полезна, когда операторам необходимо разделять телефонную и радиосвязь. Многоэкранные рабочие станции могут выделять один дисплей для управления связью, другой — для ГИС, а третий — для видео или информации об инциденте.

Для командных центров, оснащённых видеостеной, рабочая станция или система визуализации может передавать карты, видеопотоки с камер и информацию об инцидентах на матричный контроллер или процессор отображения. Важно не количество экранов, а то, остаётся ли критическая информация видимой и удобной для управления во время напряжённого события.

Расположение элементов на консоли должно отражать приоритеты оператора. Экстренные вызовы, активные радиоканалы и неподтверждённые сигналы тревоги нуждаются в более сильном визуальном выделении, чем обычные контакты. Часто используемые действия, такие как PTT, групповой вызов, переадресация вызова и регистрация инцидента, должны оставаться доступными без открытия нескольких меню.

Соответствующий продукт: Диспетчерские консоли Becke

Мобильные и стационарные коммуникационные терминалы

Полевые терминалы должны выбираться в зависимости от условий работы, а не только от внешнего вида. Приложения для связи по принципу PTT в общественных сетях обычно развёртываются на защищённых смартфонах 4G или 5G. Эти устройства могут поддерживать групповую связь, видеовозврат, позиционирование, отправку изображений и подтверждение задач при наличии соответствующих приложений и покрытия сети.

Другие варианты оконечных устройств включают:

• IP-телефоны для офисов, постов охраны и стационарных дежурных мест

• Видеотелефоны для мест, требующих визуального подтверждения

• Промышленные телефоны для шумных, запылённых или уличных условий

• Экстренные переговорные устройства для ворот, тоннелей и безлюдных зон

• Нательные камеры для мобильной видеозаписи и регистрации событий

• Умные каски или носимые устройства для работы в полевых условиях без использования рук

• Радиотелефоны и автомобильные радиостанции, подключаемые через ресурсы RoIP

В одном проекте могут использоваться несколько типов терминалов. Диспетчер может разговаривать с офисным персоналом по SIP-телефонам, с бригадами техобслуживания по частным радиостанциям и с мобильными супервайзерами через 4G/5G-терминалы в рамках одного инцидента.

Для каждой точки установки должны быть проверены экологические требования. Уровень шума, воздействие погоды, пыль, температура, риск удара, наличие электропитания и необходимость использования перчаток — всё это может повлиять на выбор терминала. Обычный офисный телефон может подходить для диспетчерской, но быть ненадёжным в зоне погрузки, у входа в тоннель или на открытой промышленной площадке.

Формируйте перечень оборудования исходя из реальных условий проекта

Не существует универсальной спецификации материалов для каждого проекта мультимедийной диспетчеризации. Надёжный перечень оборудования создаётся на основе картирования пользователей, сетей, местоположений и процедур реагирования до выбора аппаратных средств.

Проектная группа должна подтвердить:

• Сколько операторов будут одновременно использовать платформу

• Какие телефонные, радиосистемы и видеосистемы необходимо сохранить

• Сколько радиоканалов требует мониторинга и передачи

• Нужны ли мобильным пользователям голос, видео, позиционирование или обмен сообщениями

• Какие объекты полагаются на открытые сети, частные каналы WAN или локальную работу

• Должны ли аудио, видео и действия операторов записываться

• Какие сигналы тревоги или внешние приложения должны запускать коммуникационные рабочие процессы

• Какие разрешения применяются к пользователям, группам, каналам и экстренным операциям

Окончательное решение обычно состоит из центральной коммуникационной платформы, одной или нескольких консолей оператора, шлюзов, необходимых для существующих сетей, и терминалов, выбранных для каждой рабочей среды. Запись, хранение, сетевая безопасность, синхронизация времени и мониторинг системы должны рассматриваться как часть архитектуры, а не как дополнительные опции.

В спецификации оборудования следует указывать не только количество устройств, но и места установки, типы интерфейсов, подключаемые системы, источники питания и ответственные группы пользователей. Это создаёт прямую связь между спецификацией материалов и операционным проектом, облегчая последующие испытания и обслуживание.

Часто практичным является поэтапное развёртывание. Сначала можно организовать базовую голосовую и радиосвязь, затем добавить видео, ГИС, мобильные приложения и автоматизированные рабочие процессы сигнализации. Такой подход снижает риски при вводе в эксплуатацию, сохраняя архитектуру открытой для дальнейшего расширения.

Часто задаваемые вопросы

Может ли система продолжать работу при прерывании связи с центральным сервером?

Это зависит от архитектуры. В проектах, требующих высокой доступности, должны быть определены резервирование серверов, локальная автономность и резервные пути связи. Критически важные объекты могут нуждаться в локальной обработке вызовов или прямом управлении радиостанциями, чтобы основная связь оставалась доступной при отказе WAN.

Как оценить пропускную способность сети?

Рассчитайте голос и видео отдельно, затем добавьте трафик сигнализации и операционный запас. Потребность в голосе зависит от кодека и количества одновременных вызовов. Потребность в видео существенно варьируется в зависимости от разрешения, частоты кадров, кодека, сложности сцены и количества одновременных потоков. Тестирование репрезентативных потоков надёжнее, чем опора только на теоретические значения битрейта.

Следует ли развёртывать платформу локально или в облаке?

Локальное развёртывание обеспечивает прямой контроль над локальными сетями, записью и интеграцией с частными системами. Облачное развёртывание может упростить доступ к нескольким объектам и централизованное обслуживание. Гибридная архитектура может быть более предпочтительной, когда критически важные локальные службы должны оставаться доступными, а удалённые объекты требуют централизованного управления.

Что должно быть включено в приёмочные испытания системы?

При приёмке следует тестировать полные операционные сценарии, а не отдельные устройства. Типовые проверки включают обработку экстренных вызовов, радиопередачу, поиск видео, права пользователей, воспроизведение записей, активацию сигналов тревоги, прерывание сети, процедуры восстановления и связь между различными типами терминалов.
