Взрывозащищённые телефоны, используемые на нефтехимических заводах, НПЗ, объектах нефтегазовой отрасли, шахтах, резервуарных парках, энергетических объектах и в других опасных промышленных средах, обычно доступны с аналоговыми или SIP-интерфейсами. Внешне две версии могут использовать одинаковый корпус, трубку, клавиатуру, кабельные вводы и крепёжную конструкцию, но подключаются к системе связи совершенно по-разному.

Аналоговый взрывозащищённый телефон работает как обычный абонентский терминал, подключаемый к УАТС (PBX), PABX или интерфейсу FXS через телефонную пару. Большая часть управления вызовами осуществляется коммутационным оборудованием. SIP-взрывозащищённый телефон работает как IP-оконечное устройство: он подключается к Ethernet, имеет собственные сетевые параметры и регистрируется на IP-АТС или SIP-сервере.

Разница затрагивает не только кабель, входящий в телефон. Она меняет способ питания полевых точек, назначения абонентских номеров, планирования сети, добавления новых оконечных устройств и управления несколькими производственными зонами или удалёнными площадками.

Для промышленных проектов не следует просто рассматривать SIP как замену аналоговому интерфейсу. Существующая кабельная инфраструктура, сетевое покрытие завода, доступное питание, масштаб проекта, будущее расширение и стоимость модификации рабочих зон — всё это влияет на выбор более подходящего интерфейса.

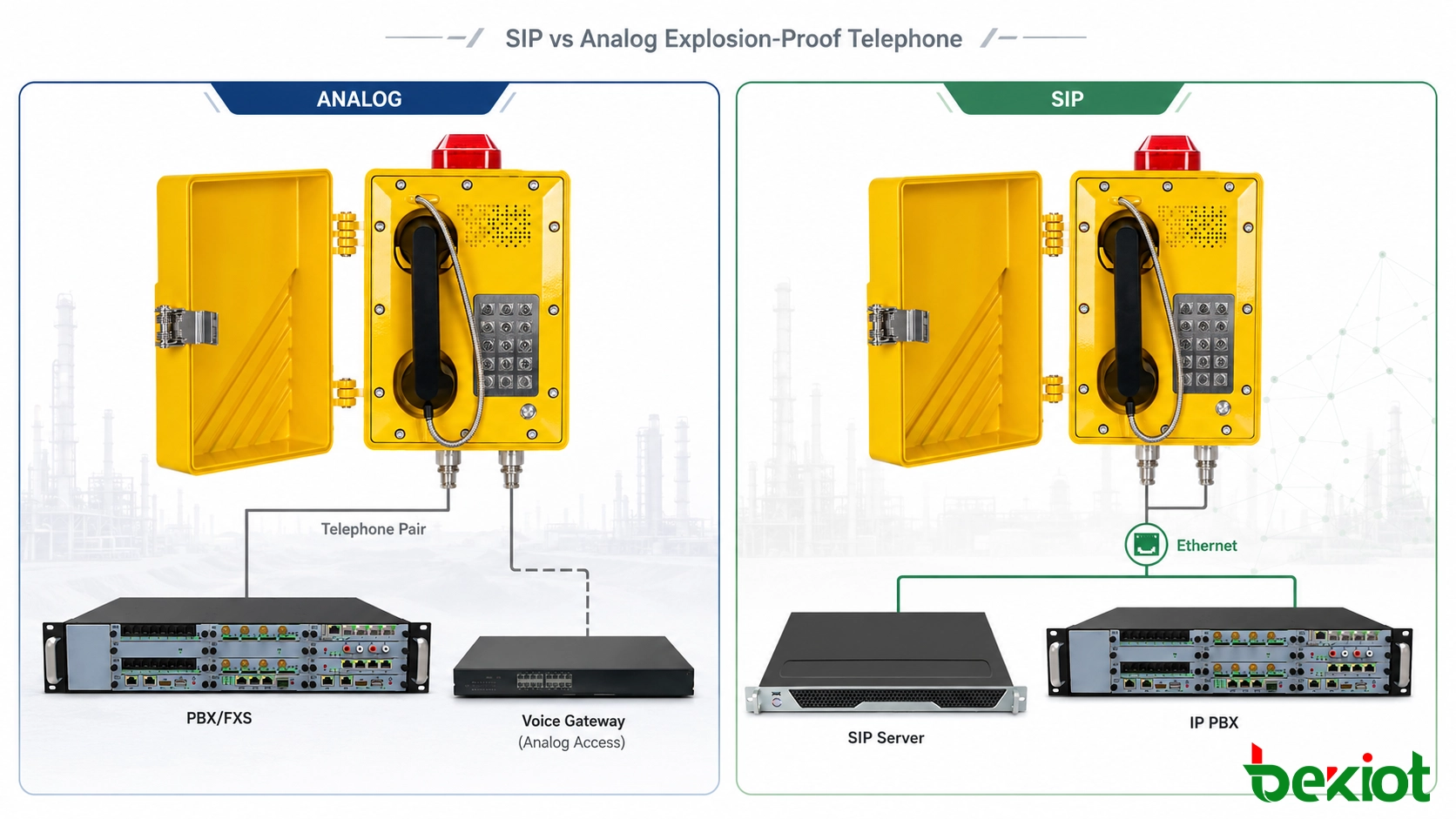

1. Ключевые архитектурные различия

Две архитектуры различаются главным образом тем, как управление связью распределяется между полевым телефоном и центральной системой.

Аналоговый телефон сравнительно прост на оконечной стороне. Нумерация абонентов, вызов, маршрутизация звонков и большинство телефонных услуг обрабатываются оборудованием УАТС или FXS. Полевой телефон жёстко привязан к физической кабельной паре и абонентскому порту, обслуживающему эту линию.

SIP-телефон несёт больше конфигурации на самом оконечном устройстве. Он имеет сетевой идентификатор, SIP-учётную запись, информацию о сервере, настройки кодеков и другие параметры, необходимые для работы в IP-сети. Вместо использования выделенного аналогового голосового тракта обратно к УАТС, голос и сигнализация используют IP-инфраструктуру завода.

SIP и аналоговый интерфейс описывают именно интерфейс связи, а не взрывозащитные свойства телефона. SIP-модель не является более подходящей для опасной зоны по своей сути, чем аналоговая. Тип взрывозащиты, группа оборудования, температурный класс, степень защиты, сертификация и требования к установке по-прежнему должны соответствовать условиям, указанным для места установки.

2. Управление вызовами и обработка голоса

Для оператора обе версии могут обеспечить одинаковый базовый опыт: снять трубку, набрать номер, поговорить с диспетчерской и положить трубку. Однако процесс связи за этой трубкой существенно отличается.

Управление аналоговыми вызовами

Аналоговый телефон обычно подключается к абонентскому интерфейсу FXS, предоставляемому УАТС, телефонной станцией или аналоговым шлюзом. Сторона FXS обеспечивает телефонный интерфейс и обнаруживает изменения в линии при снятии или положении трубки.

Набранные цифры передаются по той же телефонной паре и интерпретируются коммутационным оборудованием. УАТС определяет назначение, генерирует требуемый вызов, применяет настроенные разрешения на вызовы и устанавливает голосовое соединение.

Большая часть этой логики остаётся в аппаратной комнате, а не в полевом терминале. Сам телефон обычно не нуждается в IP-адресе, учётной записи пользователя, пароле SIP или настройках кодеков.

Таким образом, физический абонентский шлейф является важной частью аналогового проектирования. При проектировании длинных промышленных телефонных цепей необходимо учитывать сечение жил кабеля, сопротивление шлейфа, качество соединения, расстояние, характеристики порта FXS и требования выбранного телефона.

Управление SIP-вызовами

SIP-взрывозащищённый телефон является одновременно телефоном и IP-оконечным устройством. После подключения и подачи питания он обычно регистрирует абонентский номер или SIP-учётную запись на IP-АТС или SIP-сервере.

SIP обрабатывает сигнализацию сеансов. Регистрация сообщает платформе, где доступно оконечное устройство, а установка вызова использует SIP-сообщения, такие как INVITE и соответствующие ответы. После установки вызова голосовой медиапоток обычно передаётся отдельно через RTP.

Такое разделение даёт SIP-системам большую гибкость, но также означает, что телефон и платформа должны иметь совместимые настройки. В зависимости от проекта инженерам может потребоваться проверить SIP-сервер, учётную запись, метод аутентификации, список кодеков, метод DTMF, поведение регистрации и транспортные настройки.

Вопросы выбора кодеков и DTMF

Выбор голосового кодекса важен, когда SIP-оборудование разных производителей работает в одной системе. G.711 широко используется в промышленных ЛВС благодаря своей широкой совместимости и простоте обработки голоса, в то время как другие кодеки могут выбираться, когда этого требуют пропускная способность или проектные требования.

Окончательный кодек должен поддерживаться на обоих концах вызова. Сам факт, что оба устройства поддерживают SIP, не означает автоматически, что любая голосовая конфигурация будет совместима.

DTMF — ещё одна небольшая, но важная деталь. Приложения «горячей линии», системы IVR, контроля доступа или другие службы могут зависеть от тонов клавиатуры. В зависимости от оборудования DTMF может обрабатываться через RFC 4733, SIP INFO или другие поддерживаемые методы. Эти параметры обычно подтверждаются при интеграции системы, а не рассматриваются как часть классификации опасной зоны.

Связанные продукты: EX-BH621 Взрывозащищённый SIP-телефон

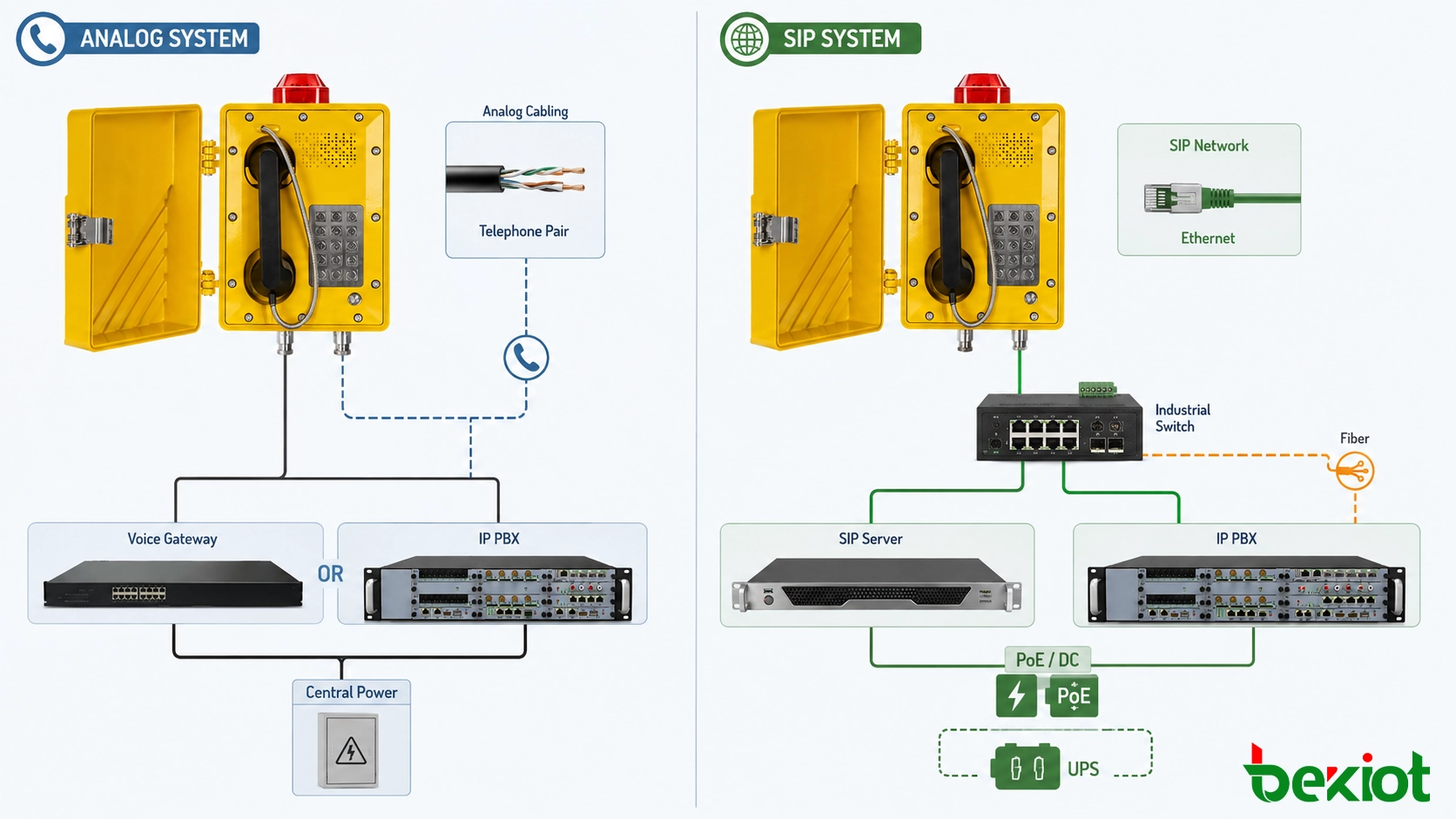

3. Кабельная инфраструктура, расстояние и питание

На крупных промышленных объектах полевая инфраструктура может оказывать большее влияние на стоимость проекта, чем разница в цене между аналоговыми и SIP-телефонами. Телефонные точки могут быть распределены по технологическим установкам, насосным, подстанциям, мастерским, резервуарным зонам, туннелям и удалённым операторным зданиям.

Аналоговая полевая кабельная сеть

Аналоговые телефоны обычно используют медные телефонные пары. Многие действующие промышленные предприятия уже имеют телефонные распределительные рамки, многожильные кабели, распределительные коробки, подземные трассы и запасные пары, проходящие через производственные зоны.

Если эти кабельные трассы остаются пригодными, они могут продолжать обслуживать стационарные телефонные точки без необходимости прокладки отдельного Ethernet-подключения в каждой точке. Это одна из причин, по которой аналоговые телефоны остаются востребованными в проектах модернизации существующих предприятий (brownfield).

Длинные аналоговые линии по-прежнему требуют инженерных проверок. Максимальное рабочее расстояние не является единым универсальным значением; оно зависит от сечения жил, общего сопротивления шлейфа, интерфейса FXS, электрических характеристик телефона, промежуточных соединений и требований, определённых производителем оборудования.

Сетевая инфраструктура SIP

SIP-терминалы используют Ethernet, поэтому крупные заводы обычно нуждаются в другой полевой топологии. Медный Ethernet служит для локальных соединений, а оптоволокно часто используется для магистральных соединений между зданиями, технологическими зонами или удалёнными коммуникационными шкафами.

Промышленные коммутаторы могут устанавливаться ближе к группам оконечных устройств, что позволяет SIP-телефонам использовать общую сетевую инфраструктуру объекта вместо прокладки отдельных телефонных пар к центральной УАТС.

Это делает размещение коммутаторов, оптоволоконные трассы, сетевые шкафы, резервирование восходящих каналов и резервное питание частью проектирования телефонной системы. Таким образом, SIP-телефон следует рассматривать вместе с промышленной сетью, а не как изолированное полевое устройство.

Архитектура питания

Аналоговые и SIP-системы также могут по-разному распределять зависимость от питания.

В зависимости от конструкции телефона и УАТС, аналоговый абонентский интерфейс может обеспечивать требуемые параметры линии от централизованно запитанного оборудования. Если УАТС или система FXS поддерживается ИБП, доступность полевых телефонов может поддерживаться без установки отдельного источника питания рядом с каждым оконечным устройством.

SIP-модели могут использовать PoE, постоянный ток или другую утверждённую схему питания в зависимости от продукта. При использовании PoE Ethernet-коммутатор становится частью пути электропитания телефона. Поэтому на критически важных объектах необходимо предусматривать резервное питание для коммутаторов, SIP-серверов, шлюзов и другого активного сетевого оборудования.

Сам по себе тип интерфейса не определяет доступность системы. Важно, чтобы все необходимые компоненты в тракте связи были спроектированы с соответствующим уровнем отказоустойчивости по питанию и сети.

4. Конфигурация и проектирование сети

Аналоговые и SIP-системы также создают разную нагрузку при вводе в эксплуатацию и управлении.

В традиционной аналоговой системе инженеры выполняют большую часть настройки на УАТС. Номера абонентов, разрешения на вызовы, доступ к соединительным линиям, правила набора и другие телефонные услуги привязываются к абонентским портам и физической системе распределения.

Сам полевой терминал остаётся относительно простым. Это может быть удобно на объектах, где обслуживающий персонал уже работает с телефонными распределительными рамками, медными парами и традиционными коммутационными системами.

SIP-телефон требует как сетевой, так и телефонной конфигурации. В зависимости от терминала и платформы, типовые настройки могут включать:

• Статический IP или DHCP;

• Маска подсети и шлюз по умолчанию;

• Адреса основного и резервного SIP-серверов;

• SIP-номер и учётные данные для аутентификации;

• Приоритеты кодеков;

• Метод DTMF;

• Настройки VLAN;

• Синхронизация времени (NTP);

• Правила набора;

• Настройки горячей линии или автоматического ответа;

• Параметры автоматической настройки (при поддержке).

Когда проект разрастается от нескольких полевых телефонов до десятков или сотен оконечных устройств, важность единообразия конфигурации возрастает. Если выбранные устройства и платформа поддерживают централизованное управление, шаблоны конфигурации, инвентаризацию оконечных устройств и контролируемое обновление прошивок, это позволяет сократить рутинные работы по настройке.

VLAN и QoS

Промышленный Ethernet редко передаёт только телефонный трафик. Потоки видеонаблюдения, инженерные рабочие станции, бизнес-приложения, системы контроля доступа, беспроводная инфраструктура и другие сервисы могут использовать части одной и той же сети.

Выделенная голосовая VLAN упрощает управление устройствами связи и отделяет их от постороннего трафика. Политики QoS также могут обеспечить приоритет для голосового трафика в реальном времени, если общие каналы могут испытывать высокую загрузку.

Например, заводская сеть, передающая несколько видеопотоков и большие объёмы инженерных данных, может иметь достаточную среднюю пропускную способность, но временные перегрузки могут влиять на голос в реальном времени более заметно, чем на обычные файловые передачи. Сегментация сети и приоритизация трафика помогают сохранять предсказуемость работы телефонов при изменяющихся сетевых нагрузках.

Сетевая безопасность

Как только телефон становится IP-оконечным устройством, он также становится частью архитектуры сетевой безопасности объекта.

SIP-учётные записи должны использовать контролируемые учётные данные, доступ к управлению должен быть ограничен требуемыми сегментами сети, а неиспользуемые службы должны быть отключены, если это позволяет продукт. Голосовые сети также могут быть отделены от других заводских служб с помощью VLAN, политик маршрутизации, межсетевых экранов или правил контроля доступа.

Управление прошивками и конфигурацией также становится частью жизненного цикла оборудования. Конкретные функции безопасности различаются в зависимости от продукта, поэтому такие требования, как защищённый управляющий доступ, контроль учётных записей, обслуживание прошивок и сегментация сети, должны быть рассмотрены при выборе продукции.

5. Расширение и использование на нескольких площадках

Разница между аналоговым и SIP становится особенно заметной, когда завод добавляет новые здания, технологические установки, подстанции, склады или удалённые операционные зоны.

Добавление аналогового номера требует наличия свободной кабельной пары между полевой точкой и интерфейсом FXS. Если при первоначальном проектировании были зарезервированы запасные пары и неиспользуемые абонентские порты, расширение может быть простым. В противном случае может потребоваться прокладка новых кабелей или дополнительного аналогового интерфейсного оборудования.

SIP-оконечное устройство меньше зависит от выделенного голосового кабеля обратно в главную коммуникационную комнату. Если в новом месте уже существует промышленная сеть и подходящее питание, расширение в основном сводится к наличию свободного порта на коммутаторе, настройке сети и ёмкости SIP-платформы.

Связь между несколькими площадками

Это различие становится ещё более полезным, когда связь выходит за пределы одного завода.

Организация может управлять НПЗ, терминалом хранения, компрессорной станцией, удалённым складом и центральным операционным центром в разных местах. Если эти площадки уже связаны частной IP-сетью, SIP-номера могут работать в рамках общей системы нумерации и связи без необходимости строить отдельные физические телефонные цепи между каждой площадкой.

Аналоговые полевые телефоны по-прежнему могут участвовать. Их абонентские линии локально заканчиваются на оборудовании УАТС или FXS, а IP-сеть обеспечивает связь между площадками за пределами этих точек.

Нумерация и местоположение оконечных устройств

SIP также меняет отношение между номером абонента и его физическим местоположением.

Во многих SIP-системах номер привязан к учётной записи, а не постоянно закреплён за одной физической абонентской парой. Если оконечное устройство перемещается в другое разрешённое сетевое место, тот же номер часто можно сохранить без изменения центральной медной разводки.

Аналоговые системы обычно более жёстко привязаны к физическим портам и кабельным парам. Для стационарных промышленных телефонных точек это может быть вполне приемлемо, но SIP даёт дополнительную гибкость, когда мастерские, временные операторские центры или удалённые площадки меняются со временем.

6. Модернизация существующих заводов

Модернизация промышленной связи не всегда требует полной замены полевого оборудования. Прежде чем выбрать стратегию миграции, полезно разделить три вопроса: остаются ли существующие телефоны пригодными, можно ли использовать существующую полевую кабельную инфраструктуру и соответствует ли существующая УАТС будущим требованиям системы.

Сохранение существующей аналоговой системы

Если УАТС, телефонная кабельная инфраструктура и взрывозащищённые полевые терминалы продолжают соответствовать эксплуатационным требованиям, замена их только ради изменения протокола связи может дать мало преимуществ.

Стационарные точки со стабильной нумерацией и ограниченными требованиями к расширению часто хорошо подходят для такого подхода.

Модернизация ядра с сохранением полевого оборудования

Другой вариант — сохранить аналоговые полевые телефоны, но перевести центральную платформу связи на IP.

Шлюзы FXS предоставляют абонентские интерфейсы, необходимые стандартным аналоговым телефонам, и преобразуют вызовы в SIP на сетевой стороне. Это позволяет оборудовать аппаратную комнату IP-АТС или SIP-платформой без немедленной замены каждого полевого оконечного устройства.

Различие между FXS и FXO важно в этом приложении. Стандартный аналоговый телефон обычно подключается к порту FXS, поскольку этот интерфейс обеспечивает абонентскую телефонную службу. Порт FXO предназначен для другой роли, например, для подключения оборудования к аналоговой станции или соединительной линии.

Для проектов модернизации существующих предприятий (brownfield) этот подход может сократить объём изменений в опасных производственных зонах, где прокладка новых кабелей, установка дополнительных коробок, получение разрешений на доступ и координация остановок могут потребовать значительно больше работы, чем изменения внутри аппаратной комнаты.

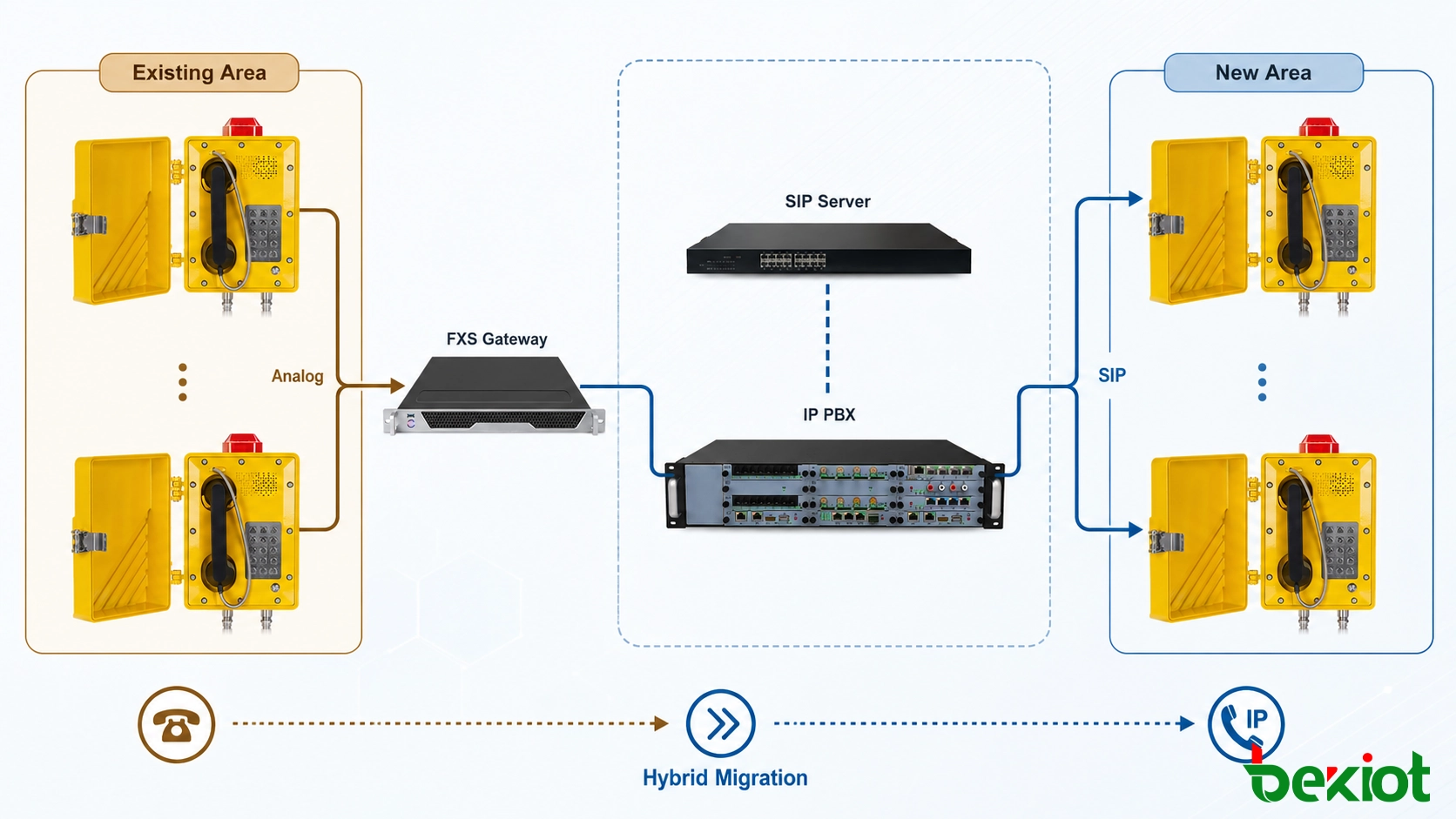

Гибридная миграция

Многие заводы расширяются поэтапно, а не перестраиваются за один раз. Старые установки могут продолжать использовать аналоговые телефоны, в то время как новые производственные зоны с самого начала оснащаются SIP-терминалами.

IP-АТС в сочетании с подходящими аналоговыми шлюзами может разместить оба типа оконечных устройств в рамках единого плана нумерации. Новые SIP-точки могут вводиться по мере расширения промышленной сети, а существующие аналоговые терминалы заменяются только тогда, когда состояние оборудования или проектные требования делают замену целесообразной.

Такая поэтапная модель позволяет проводить модернизацию связи в соответствии с запланированными окнами строительства и технического обслуживания завода, а не требовать единовременного крупного переключения.

7. Выбор подходящего интерфейса

Практический выбор обычно становится более очевидным, когда проектная команда сначала оценивает инфраструктуру, а затем — телефонный интерфейс.

Проекты «с нуля» (greenfield) часто отдают предпочтение SIP, когда система связи проектируется совместно с оптикой, промышленным Ethernet, сетевыми шкафами и централизованными IP-сервисами. Проекты модернизации (brownfield) требуют иного расчёта, поскольку существующие кабельные трассы, окна остановок, установленное оборудование, полевые строительные работы и доступность питания могут оказать большее влияние на общую стоимость проекта.

По этой причине выбор должен основываться на полной коммуникационной инфраструктуре и требованиях жизненного цикла, а не на закупочной цене или возрасте той или иной телефонной технологии.

Часто задаваемые вопросы

Нужен ли SIP-взрывозащищённому телефону доступ в Интернет?

Нет. SIP-телефон может работать полностью в пределах заводской ЛВС, промышленной Ethernet-сети, частной глобальной сети или другой изолированной IP-среды. Ему требуется только сетевой доступ к IP-АТС или SIP-серверу, используемому системой связи.

Можно ли использовать аналоговый взрывозащищённый телефон с IP-АТС?

Да. Шлюз FXS может обеспечить аналоговый абонентский интерфейс, требуемый телефоном, и подключить номер к IP-АТС через SIP. Это распространённый вариант, когда полевое оборудование остаётся пригодным, но центральная платформа связи модернизируется.

В чём разница между шлюзами FXS и FXO?

FXS и FXO обслуживают разные стороны аналогового телефонного интерфейса. Порт FXS обычно подключается к стандартному аналоговому телефону и предоставляет абонентскую службу. Порт FXO обычно подключается к аналоговой станции или телефонной линии. Поэтому аналоговые взрывозащищённые телефоны обычно требуют интерфейсов FXS.

Все ли SIP-взрывозащищённые телефоны поддерживают PoE?

Нет. SIP определяет метод связи, а не способ питания. Некоторые модели поддерживают PoE, другие используют постоянный ток или иной утверждённый источник питания. Необходимую схему питания следует проверять для конкретного терминала и его сертифицированных условий установки.

Является ли SIP более взрывозащищённым, чем аналоговый?

Нет. Интерфейс связи и взрывозащита — это независимые конструктивные характеристики. Пригодность для опасной зоны зависит от сертифицированной концепции защиты, группы оборудования, температурного класса, корпуса, требований к установке и других параметров, указанных для телефона.

Могут ли SIP- и аналоговые взрывозащищённые телефоны использовать общую систему нумерации?

Да. IP-АТС может напрямую управлять SIP-оконечными устройствами, в то время как аналоговые телефоны подключаются через совместимые шлюзы FXS. Затем оба типа могут использовать номера в рамках единого плана нумерации.

Можно ли повторно использовать существующий аналоговый телефонный кабель для SIP-телефона?

Не автоматически. Стандартный SIP-телефон требует подходящего IP-сетевого подключения. Возможность повторного использования существующей кабельной инфраструктуры зависит от типа кабеля, топологии, расстояния и выбранной для проекта сетевой технологии. Не следует просто предполагать, что существующие аналоговые телефонные пары поддерживают стандартный Ethernet.

Устарели ли аналоговые взрывозащищённые телефоны?

Нет. Аналоговые телефоны остаются практичными там, где уже существует надёжная медная телефонная инфраструктура, стационарные полевые точки и подходящее оборудование УАТС или FXS. Во многих промышленных проектах замена работающего аналогового оконечного устройства даёт мало преимуществ, если только более широкая архитектура связи также не требует изменений.

SIP- и аналоговые взрывозащищённые телефоны — это два разных способа подключения полевой связи в опасных зонах к общей заводской системе связи. Ни один интерфейс не подходит автоматически для любого проекта.
