В опасных промышленных средах телефонного звонка не всегда достаточно для предупреждения. Насосные станции, компрессорные зоны, резервуарные парки, технологические установки, шахты и другие производственные участки могут иметь высокий уровень фонового шума, большие рабочие зоны и персонал, работающий вдали от стационарных точек связи.

По этой причине взрывозащищённые телефоны часто устанавливаются вместе с громкоговорителями PA и устройствами звуковой и световой сигнализации. Телефон обеспечивает двустороннюю связь с диспетчерской, сигнализация привлекает внимание на месте, а система PA распространяет инструкции для персонала в одной или нескольких зонах.

Главная инженерная задача — определить, как эти устройства должны реагировать на одно и то же событие. В зависимости от объекта, связь может осуществляться через контакты реле, SIP-сигнализацию, шлюзы ввода/вывода, шлюзы оповещения или централизованную диспетчерскую платформу.

1. Зачем связывать системы?

Взрывозащищённые телефоны, системы PA и устройства сигнализации служат разным целям связи.

• Взрывозащищённый телефон: обеспечивает прямую двустороннюю связь между полевым персоналом и диспетчерской.

• Система PA: транслирует живые или заранее записанные голосовые сообщения в выбранные зоны.

• Звуковая и световая сигнализация: даёт немедленное звуковое и световое предупреждение в шумной или визуально сложной обстановке.

• Диспетчерская система: координирует вызовы, оповещение, сигнализации, запись и действия операторов.

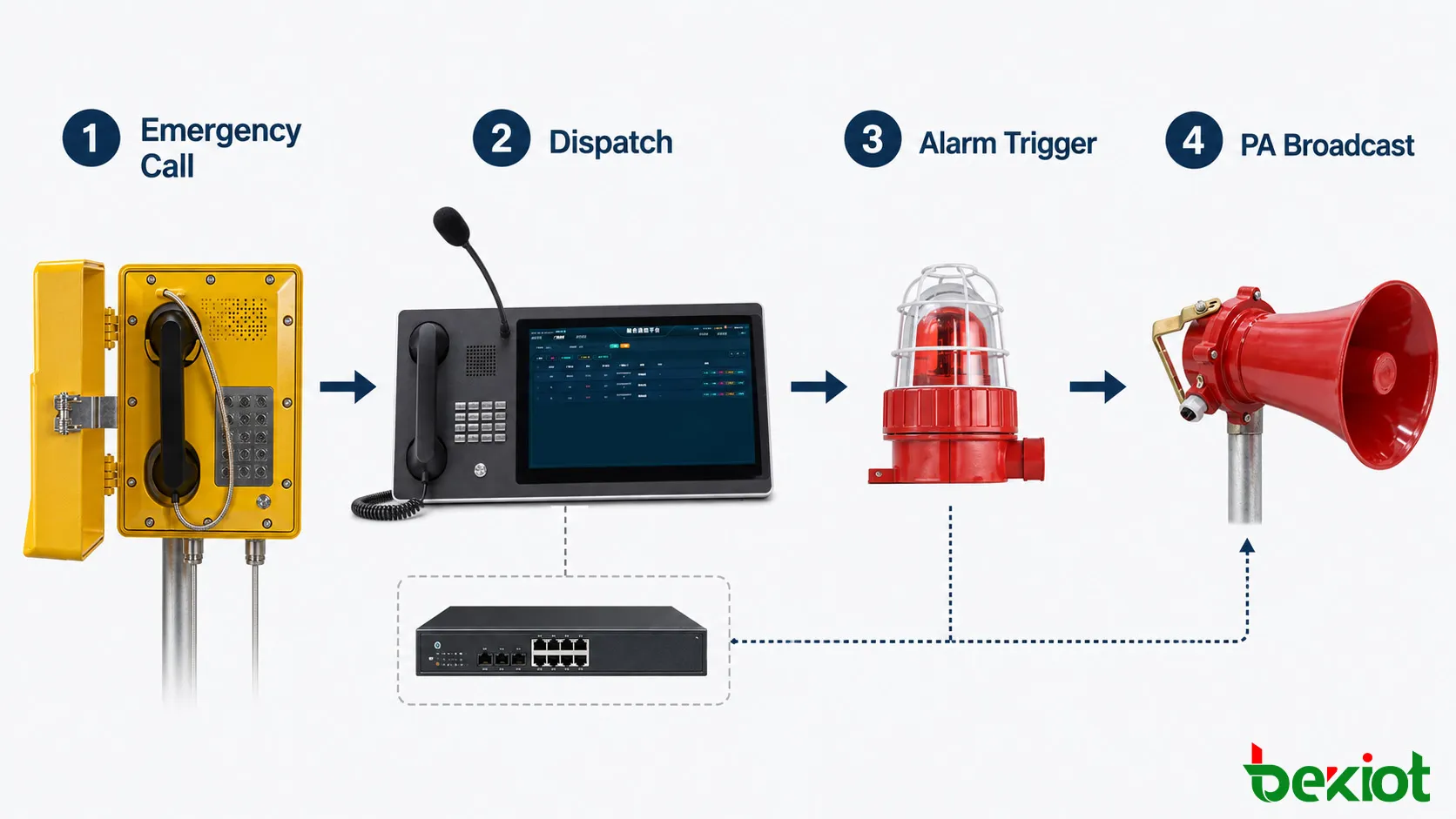

Например, полевой оператор, обнаруживший аномальное состояние, может использовать взрывозащищённый телефон для вызова диспетчерской. Это же событие может активировать ближайший звуковой сигнал и маячок. После подтверждения ситуации диспетчер может отдать инструкции через систему PA в пострадавшую зону.

Это создаёт три уровня связи: прямой разговор с человеком, сообщившим о событии, немедленное локальное предупреждение и более широкое оповещение персонала поблизости.

Связанные продукты: EX-BH621 Взрывозащищённый SIP-телефон

2. Архитектура системы

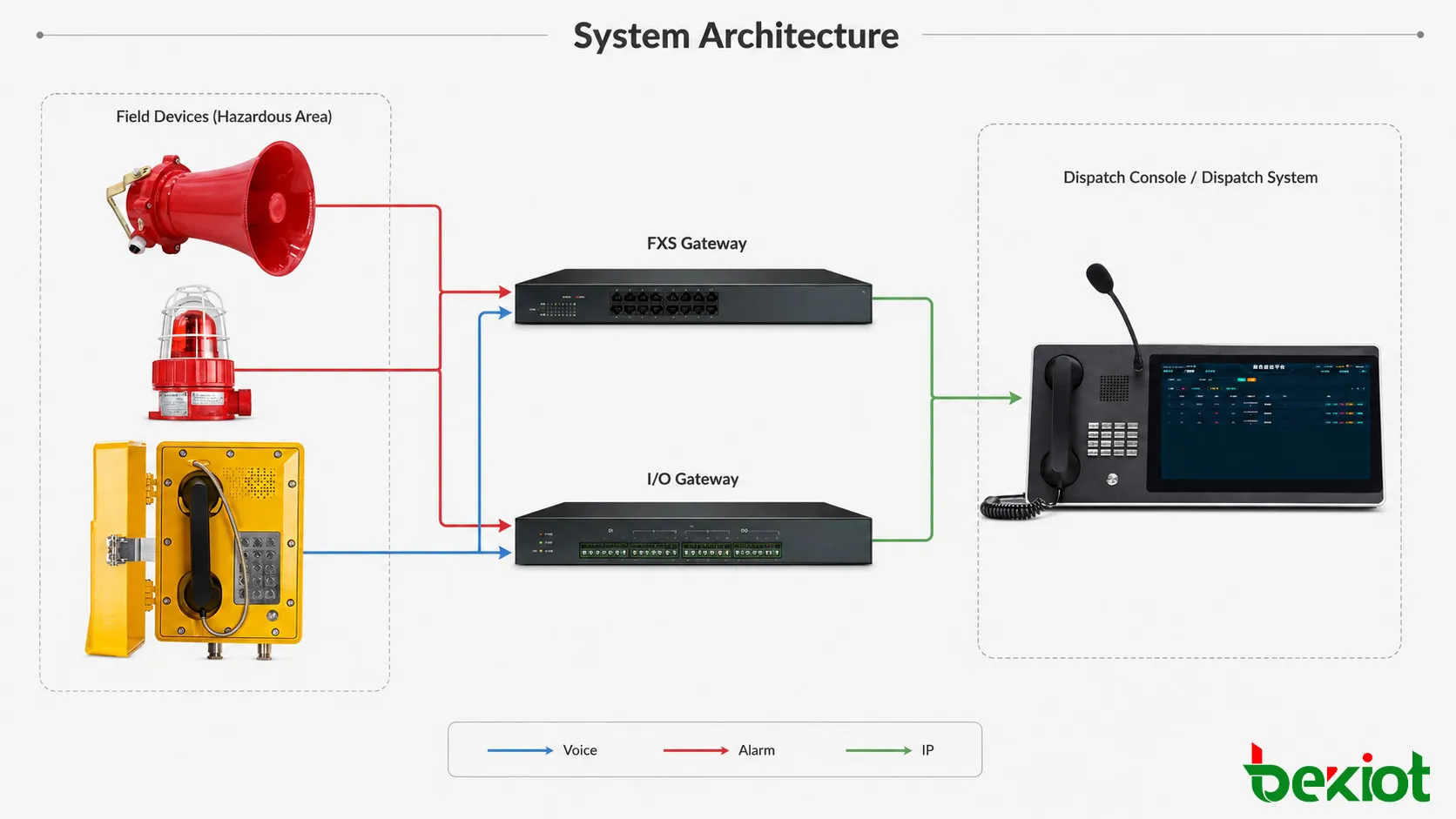

Интегрированная система связи обычно состоит из полевых терминалов, оборудования доступа к связи, управляющей платформы и устройств сигнализации или оповещения.

Установка на основе SIP может подключать взрывозащищённые телефоны и сетевые устройства оповещения напрямую к IP-АТС, SIP-серверу или диспетчерской платформе. Обычные устройства сигнализации обычно управляются через релейные выходы или шлюз ввода/вывода.

Система может включать:

• Взрывозащищённые SIP- или аналоговые телефоны;

• Промышленный Ethernet или аналоговые телефонные линии;

• IP-АТС или SIP-сервер;

• Диспетчерскую консоль;

• SIP-шлюз оповещения или контроллер PA;

• Взрывозащищённые рупорные громкоговорители;

• Устройства звуковой и световой сигнализации;

• Релейный или I/O-шлюз;

• Запись вызовов и событий.

Существующие промышленные объекты не всегда должны заменять всё полевое оборудование при переходе на IP. Аналоговые телефоны, усилители и другие пригодные устройства могут оставаться в эксплуатации, где это уместно, а шлюзы обеспечивают необходимый интерфейс к более новой платформе связи.

3. Запуск сигнализации

Звуковые и световые сигналы могут запускаться локально с полевого телефона или централизованно через платформу связи. Правильный метод зависит от доступных интерфейсов и требуемой логики сигнализации.

Реле или сухой контакт

Релейный выход — один из простейших способов создания локальной связи. Нажатие кнопки экстренного вызова или генерация заранее определённого телефонного события меняет состояние реле, которое затем может подать управляющий сигнал на контроллер сигнализации.

Путь сигнала может быть:

Кнопка экстренного вызова → Релейный выход → Контроллер сигнализации → Звуковой сигнал / Маячок

Реле следует рассматривать как управляющий интерфейс, если только его электрические характеристики специально не подходят для подключаемой нагрузки. Мощные звуковые сигналы, маячки или другие полевые устройства могут требовать промежуточный контроллер или релейный модуль.

Управление через SIP и I/O

В централизованной SIP-системе полевой телефон может сначала совершить вызов или сгенерировать поддерживаемое событие. Диспетчерская платформа идентифицирует исходный терминал и применяет настроенное правило сигнализации.

Например:

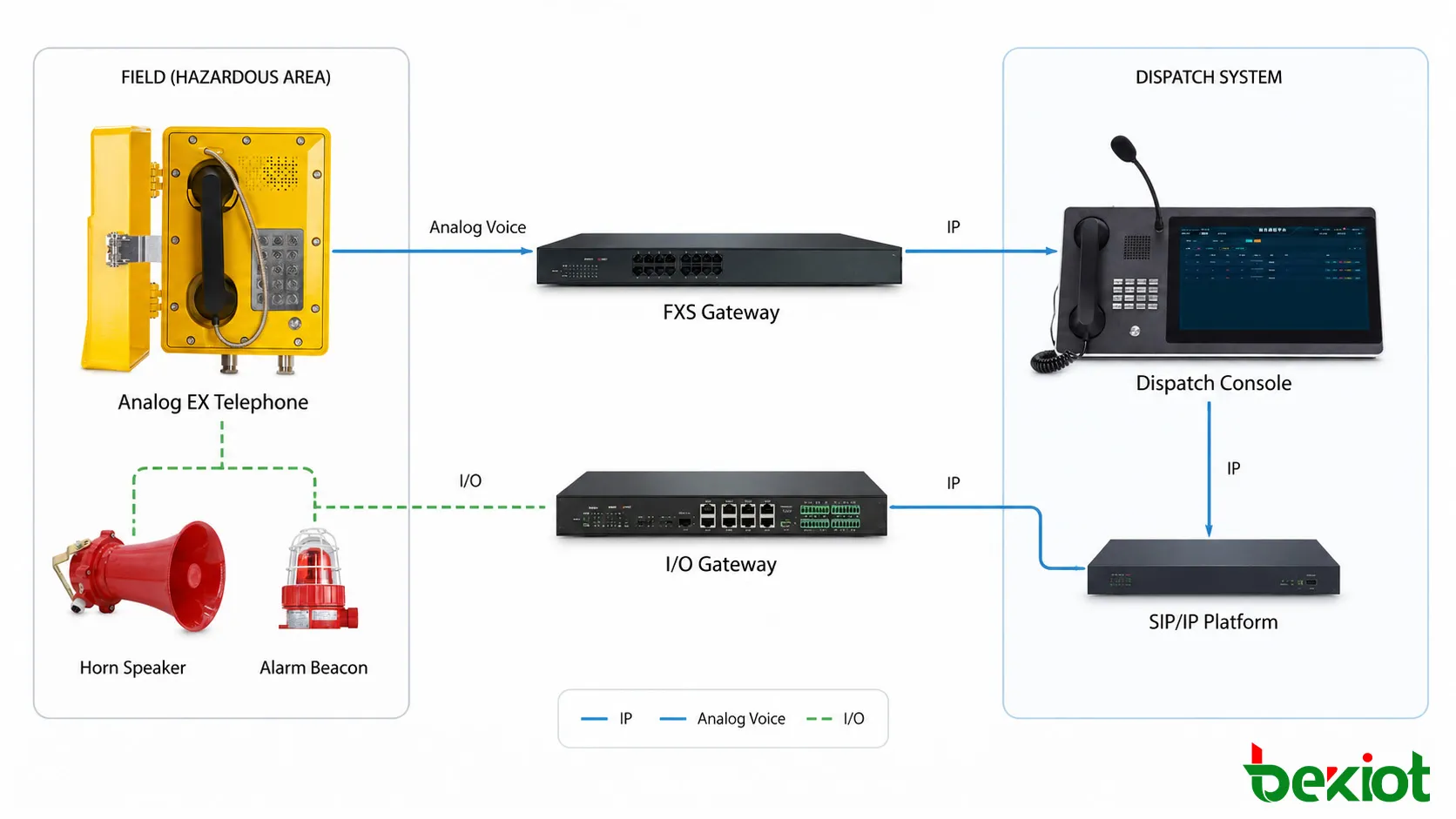

SIP-телефон → Диспетчерская платформа → I/O-шлюз → Устройство сигнализации

Это позволяет назначать разные правила для отдельных зон. Вызов с одной насосной станции может активировать только местный маячок, в то время как авария на заводе может запустить сигналы в нескольких зонах.

I/O-шлюз особенно полезен, когда управляющая платформа использует IP-связь, а полевое оборудование сигнализации принимает традиционные релейные или контактные входы.

4. Интеграция PA

Система PA обеспечивает связь «один со многими». После получения полевого вызова диспетчерская может использовать оповещение для отправки инструкций в производственный блок, здание, участок туннеля или на всё предприятие.

SIP-оповещение

SIP-громкоговорители, терминалы оповещения и SIP-шлюзы PA могут быть зарегистрированы в той же SIP-среде связи, что и телефонные терминалы.

Оператор выбирает конечную точку оповещения или предопределённую группу с диспетчерской консоли и начинает объявление:

Диспетчерская консоль → SIP-сервер → SIP-конечная точка оповещения → Громкоговоритель

В зависимости от платформы оповещение может быть организовано по отдельным устройствам, группам, зонам или общему вызову. Экстренное оповещение также может иметь более высокий приоритет, чем обычные объявления.

Существующие системы PA

Промышленные предприятия с существующими усилителями и рупорными громкоговорителями могут подключить их к IP-системе связи через SIP-шлюз оповещения или аудиошлюз.

Подключение может быть:

Диспетчерская платформа → SIP-шлюз PA → Усилитель PA → Полевые громкоговорители

Это полезно для поэтапной модернизации, поскольку существующие громкоговорители и усилители могут продолжать работать, в то время как управление диспетчеризацией и оповещением переходит на IP-сеть.

5. Локальное или централизованное управление?

Локальная связь обычно использует прямое электрическое соединение между телефоном и ближайшим оборудованием сигнализации. Это просто, быстро и подходит для изолированных насосных станций, аппаратных комнат, удалённых объектов или других мест, где локальное предупреждение должно работать независимо от сложной логики платформы.

Централизованная связь переносит больше функций управления на диспетчерскую или сигнальную платформу. Система может идентифицировать источник вызова, выбрать соответствующую зону сигнализации, управлять оповещением и записывать событие.

Крупные промышленные объекты часто комбинируют оба метода. Телефонное реле может немедленно активировать местный маячок, в то время как центральная платформа обрабатывает более широкую реакцию, включая объявления PA, дополнительные сигналы, запись вызовов и диспетчеризацию операторов.

Центральная платформа также может обмениваться информацией с системами видеонаблюдения, газоаналитики, пожарной сигнализации или другими операционными системами, если проект требует более широкой интеграции событий.

6. Промышленные применения

Нефть и газ

Резервуарные парки, компрессорные станции, зоны загрузки и технологические установки часто нуждаются в стационарных точках связи вместе с локальной сигнализацией и оповещением по всей зоне. Взрывозащищённые телефоны позволяют персоналу напрямую сообщать об инцидентах, а устройства PA и сигнализации расширяют предупреждение на окружающую рабочую зону.

Химические заводы

Зоны химической переработки часто сочетают опасные зоны, высокий уровень шума и множество производственных блоков. Стационарные телефоны обеспечивают прямую связь с диспетчерской, а звуковые сигналы, маячки и громкоговорители PA улучшают экстренное оповещение по всему заводу.

Горнодобывающая промышленность

Горные проекты могут использовать стационарные телефоны, диспетчерскую связь, сигнализацию и оповещение в ключевых точках. Выбор оборудования должен учитывать специфические требования опасной зоны, пыль, фоновый шум, механические условия и доступную сеть связи.

Туннели и подземные сооружения

Туннели и подземные промышленные пространства часто имеют большие расстояния связи и распределённые точки экстренного вызова. Стационарные телефоны обеспечивают известное местоположение для экстренных вызовов, а устройства PA и сигнализации на основе зон могут оповещать персонал на большом участке.

Если конкретная зона классифицируется как опасная, телефон и связанное с ним электрооборудование должны выбираться в соответствии с соответствующими проектными требованиями.

7. Контрольный список перед развёртыванием

Перед установкой на объекте интерфейсы связи и сигнализации должны быть подтверждены на этапе проектирования системы, а не после прибытия оборудования на площадку.

Для существующих объектов первый шаг также должен включать документирование установленных телефонных линий, усилителей PA, полевых громкоговорителей, цепей сигнализации, сетевых ресурсов и доступных интерфейсов. Это облегчает определение того, где существующее оборудование может остаться, а где требуется шлюз или контроллер.

Надёжная схема связи зависит от того, как ожидается реагирование вызовов, сигналов и зон PA во время реального события. Поэтому требования к опасной зоне, электрические интерфейсы, доступность сети, приоритет сигнализации и поведение при сбоях должны быть подтверждены до ввода в эксплуатацию.
