Шлюз RoIP, также известный как шлюз Radio over IP, радиошлюз, шлюз двусторонней радиосвязи или шлюз push-to-talk, используется для подключения традиционных систем радиосвязи к голосовым платформам на основе IP. Во многих проектах он преобразует радиосигналы и сигналы управления в SIP или IP-коммуникацию, позволяя двусторонним радиостанциям, диспетчерским системам, платформам программной коммутации, SIP-телефонам, платформам PTT общедоступных сетей и командным центрам общаться в рамках одной системы.

При выборе шлюза RoIP многие пользователи обращают внимание на поддержку протоколов, сетевое соединение, аудиокодек или совместимость с диспетчерской платформой. Однако физический интерфейс на радиостороне не менее важен. Интерфейс определяет, может ли шлюз правильно подключаться к портативным радиостанциям, автомобильным радиостанциям, базовым станциям, аналоговым ретрансляторам, цифровым радиосистемам и смешанным радиосредам. Продуманная конструкция интерфейса может улучшить качество звука, уменьшить задержку, усилить электромагнитное экранирование и упростить полевую интеграцию.

Выбор интерфейса начинается с радиосреды

Шлюз RoIP не работает в одиночку. Обычно он подключается к различным типам радиооборудования через специальный кабель. Подключаемое устройство может быть портативной радиостанцией, автомобильной радиостанцией, базовой станцией, ретранслятором или профессиональным мобильным радитерминалом. Разные марки радиостанций и разные системы связи часто имеют разные уровни звука, определения управляющих контактов, методы заземления и логику срабатывания.

Именно поэтому конструкция интерфейса и кабеля оказывает большое влияние на фактическую производительность шлюза RoIP. Шлюз может выглядеть просто снаружи, но стабильная радиоинтеграция требует правильного согласования сигналов, электромагнитной защиты, адаптации логики управления и регулировки уровня звука. Если кабель и интерфейс не подходят, в системе могут возникать низкая громкость, шумы, задержка передачи, сбой управления PTT, нестабильное срабатывание или плохая совместимость с некоторыми радиостанциями.

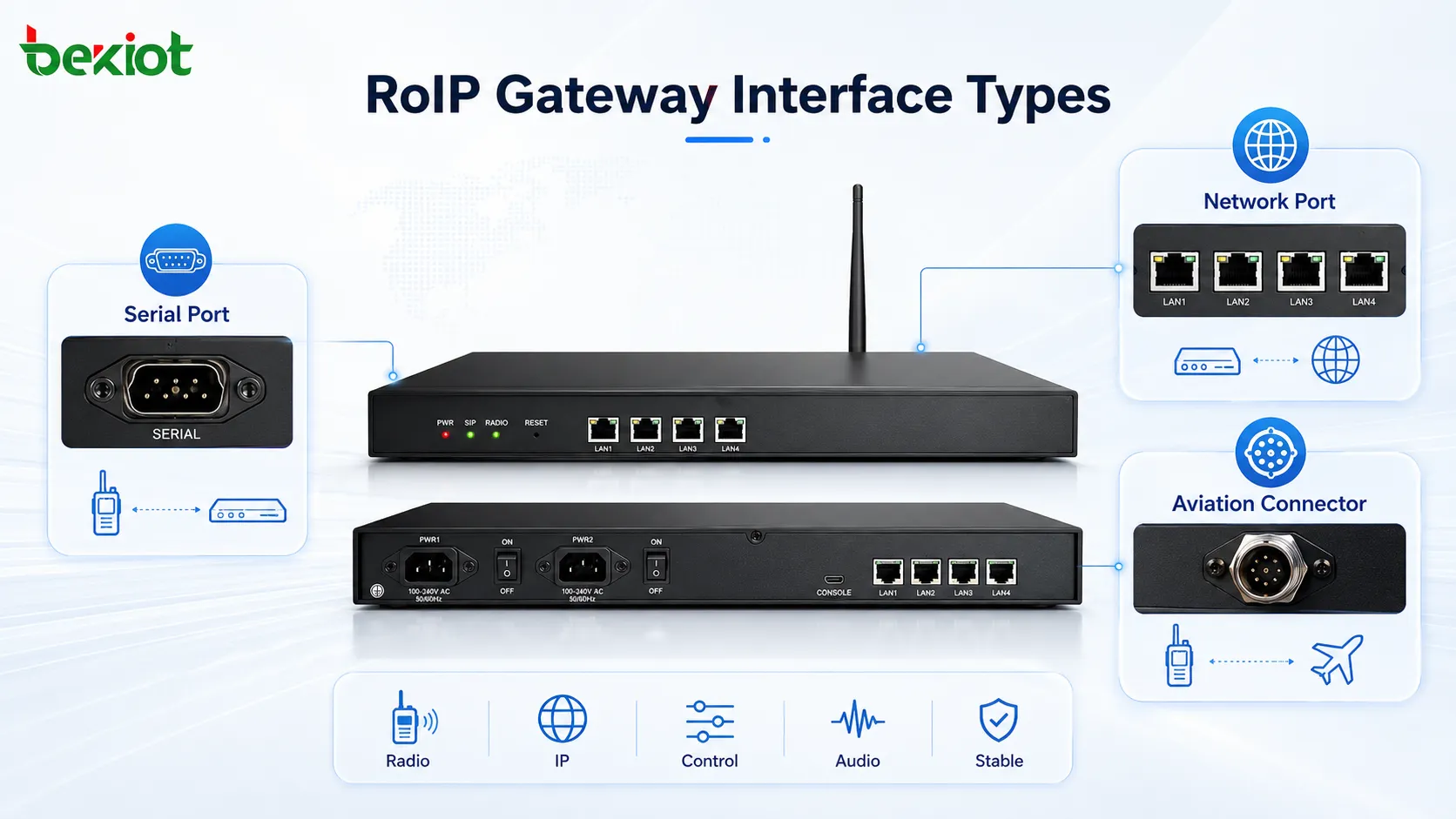

В реальных развертываниях интерфейсы шлюзов RoIP обычно делятся на несколько типов: последовательный интерфейс, сетевой интерфейс и авиационный разъем. Авиационные разъемы также могут иметь различную структуру контактов, например, 5-контактную, 6-контактную или 9-контактную. У каждого типа интерфейса есть свой случай использования, и лучший выбор зависит от ради устройства, полевых условий, требуемых функций и глубины интеграции.

Последовательные порты для управления и адаптации устройств

Последовательные порты часто используются для взаимодействия управляющих сигналов, настройки или связи на уровне устройств. В некоторых приложениях радиошлюзов последовательный интерфейс может помочь шлюзу обмениваться информацией о состоянии с внешними устройствами или обеспечивать канал управления для работы радиостанции. Он также может использоваться в системах, где радиооборудование предоставляет определенные функции через последовательную связь.

Преимущество последовательных интерфейсов в том, что они относительно распространены в промышленном и коммуникационном оборудовании. Они могут поддерживать простую логику управления, команды устройств или обратную связь по состоянию в определенных интеграционных проектах. Для инженеров, знакомых с системами управления радиостанциями, последовательная связь может быть полезна, когда проект требует структурированного управления, а не только передачи звука.

Однако последовательных портов обычно недостаточно для выполнения всех функций радиошлюза. Шлюзу RoIP по-прежнему нужны аудиовход, аудиовыход, управление PTT, заземление, а иногда и COR или другие сигналы обнаружения. В средах с мощными радиостанциями необходимо также учитывать экранирование кабеля и надежность разъема. Поэтому последовательные порты больше подходят в качестве вспомогательных интерфейсов или интерфейсов управления, а не как единственный способ подключения на радиостороне.

Сетевые порты для IP-сетей и доступа к платформам

Сетевой порт является основным интерфейсом на IP-стороне шлюза RoIP. Через Ethernet шлюз может подключаться к локальной сети, глобальной сети, частной сети, VPN, диспетчерской платформе, SIP-серверу, IPPBX, системе программной коммутации, платформе записи или системе PTT общедоступной сети. Это интерфейс, который позволяет традиционной радиосвязи войти в IP-среду.

При развертывании на основе SIP сетевой порт позволяет зарегистрировать радиоканал или подключить его как ресурс IP-связи. Затем командный центр может использовать диспетчерское программное обеспечение, SIP-телефоны, софтфоны или системы унифицированных коммуникаций для связи с пользователями радиостанций. Это облегчает управление, запись, маршрутизацию, мониторинг и интеграцию радиоканала с другими системами.

Сетевой интерфейс также важен для связи между объектами. Радиоканал на одном объекте может быть подключен к шлюзу, передан по IP, а затем связан с другим радиоканалом, диспетчерской платформой или центром связи в другом месте. Это одна из наиболее распространенных причин использования RoIP в промышленных парках, шахтах, транспортных сетях, энергетических объектах, кампусах, портах, системах экстренного управления и проектах общественной безопасности.

Авиационные разъемы для стабильного полевого монтажа

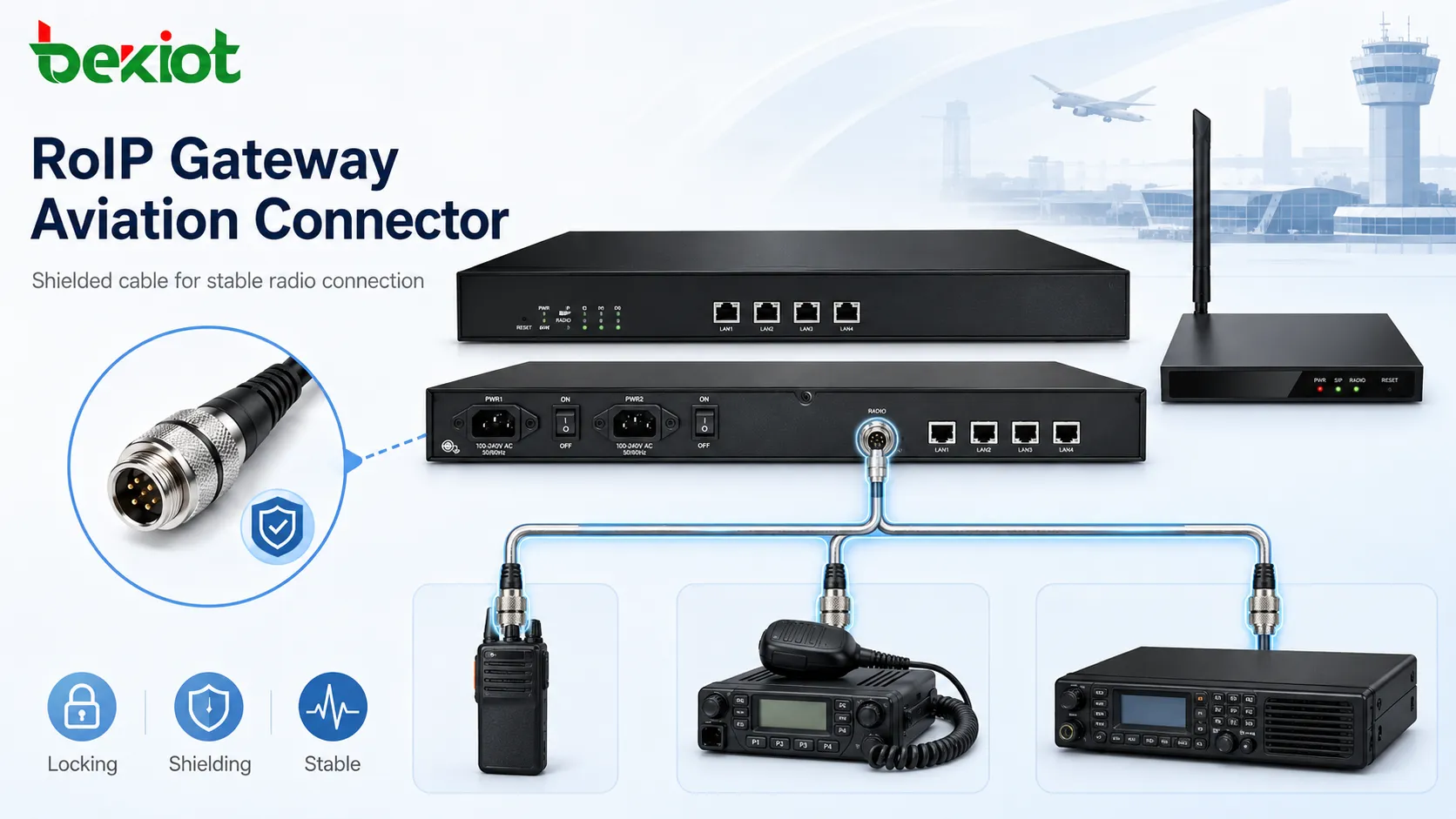

Авиационные разъемы широко используются на радиостороне шлюзов RoIP, поскольку они обеспечивают более прочное и стабильное физическое соединение. По сравнению с обычными кабельными интерфейсами авиационные разъемы обычно обеспечивают лучшую механическую фиксацию, более надежный контакт и лучшую поддержку экранированных кабелей. Это особенно полезно в промышленных средах, мобильных командных пунктах, диспетчерских, оборудовании в шкафах и радиоустановках с высокими помехами.

Радиооборудование может создавать сильные электромагнитные помехи во время передачи. Обычные портативные радиостанции могут передавать на 2 Вт или 5 Вт, в то время как автомобильные радиостанции и базовые станции могут передавать на 10 Вт или выше. Некоторые радиосистемы могут достигать десятков ватт мощности передачи. Если кабель шлюза не имеет надлежащего экранирования, передаваемая радиочастотная энергия может создавать помехи для самого шлюза, вызывая шумы, нестабильное срабатывание, плохое качество звука или сбой связи.

Экранированный авиационный разъем в сочетании с подходящим экранированным кабелем может уменьшить помехи на участке кабеля и повысить надежность соединения. Это одна из причин, почему авиационные разъемы часто предпочитают при профессиональном развертывании шлюзов RoIP, когда шлюз должен подключаться к мощным автомобильным радиостанциям, системам УКВ/ОВЧ или сложным коммуникационным средам.

Почему количество контактов меняет доступные функции

Авиационные разъемы не все одинаковы. Разъем может использовать 5, 6, 9 контактов или другую структуру в зависимости от конструкции шлюза и требуемых определений сигналов. Количество контактов напрямую влияет на то, сколько аудио-, управляющих и детектирующих сигналов может поддерживаться.

Для базового радиоподключения обычно требуются четыре определения сигнала: аудиовход, аудиовыход, земля и управление PTT. С помощью этих четырех линий шлюз может отправлять звук на радиостанцию, принимать звук от радиостанции, обеспечивать общее заземление и инициировать передачу push-to-talk.

Однако базовая четырехсигнальная конструкция может не давать наилучших результатов в каждом проекте. Некоторые радиостанции, особенно автомобильные или более дорогие радитерминалы, могут предоставлять более полные определения сигналов. Если интерфейс шлюза не предоставляет эти сигналы, система может потерять полезные функции, такие как более быстрое обнаружение приема, более точное управление срабатыванием, лучший баланс звука или улучшенные шумовые характеристики.

Управление PTT и необходимость точного срабатывания

PTT (Push-to-Talk) — один из самых важных управляющих сигналов в шлюзе RoIP. Когда IP-сторона должна передать голос на радиосторону, шлюз должен перевести радиостанцию в режим передачи. Если синхронизация PTT не обработана должным образом, первая часть речи может быть обрезана, задержана или потеряна.

Именно поэтому многим системам шлюзов RoIP требуется правильная буферизация PTT и управление срабатыванием. Голос может нуждаться в буферизации на короткое время перед началом передачи, чтобы радиостанция успела перейти в состояние передачи. Без этой конструкции пользователи могут слышать неполную речь, особенно когда диспетчеры говорят сразу после нажатия кнопки.

Проводка PTT должна соответствовать электрическим требованиям радиостанции. Разные радиостанции могут использовать разную логику срабатывания, методы заземления и определения интерфейса. Гибкий интерфейс шлюза и хорошо продуманный кабель могут облегчить адаптацию и сократить время отладки проекта.

Сигналы COR улучшают отклик и обнаружение

COR (Carrier Operated Relay) или сигнал обнаружения несущей полезен при подключении шлюзов RoIP к автомобильным радиостанциям, базовым станциям или радиосистемам, которые выдают статус приема. COR позволяет шлюзу более точно знать, когда радиостанция принимает допустимый сигнал.

По сравнению с использованием только голосовой активации VOX, срабатывание по COR может уменьшить задержку и повысить точность управления. VOX зависит от обнаружения звуковой энергии, поэтому на него могут влиять шумы, слабый голос, фоновые звуки или настройки чувствительности. COR обеспечивает более четкий электрический сигнал состояния от радиостанции, делая реакцию шлюза более предсказуемой.

В таких приложениях, как командно-диспетчерская связь, экстренная связь, промышленная координация и межсоединение PTT общедоступных сетей, важны уменьшенная задержка и точное обнаружение канала. Поэтому разъем с достаточным количеством контактов для поддержки сигналов COR может быть более подходящим для профессиональной интеграции RoIP.

Симметричные аудиолинии помогают улучшить качество звука

При простых радиоподключениях аудиовход и выход могут использовать только несимметричные определения сигналов. Это может работать для некоторых устройств, но может быть не идеальным для более дорогих радиостанций или сред с сильными помехами. Некоторые профессиональные радиостанции обеспечивают положительные и отрицательные линии аудиосигнала для входа микрофона и выхода динамика.

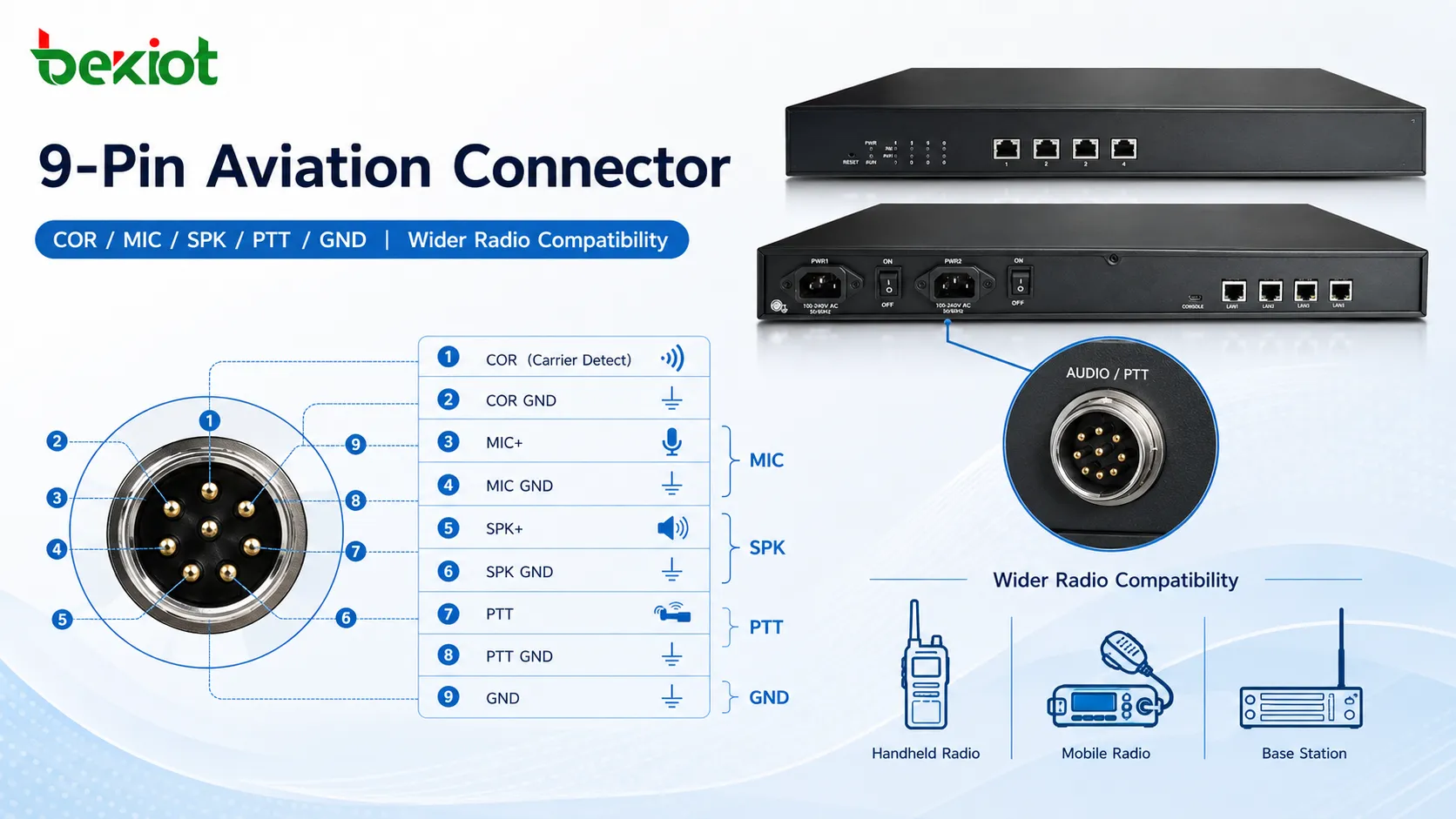

Конструкция 9-контактного авиационного разъема может обеспечить более полные определения сигналов, такие как COR+, COR-, MIC+, MIC-, SPK+, SPK-, PTT и земля. Эти определения позволяют шлюзу адаптироваться к большему количеству типов радиостанций и обеспечивают лучшее подключение звука. Они также помогают снизить риск низкой громкости, плохого качества звука, нестабильного уровня звука или сбоя соединения с некоторыми профессиональными радиостанциями.

Если шлюз предоставляет только более простой 5- или 6-контактный разъем без отрицательных определений аудиосигнала, некоторые радиостанции все равно могут работать, но результат может быть не идеальным. В некоторых случаях радиостанция может иметь низкую выходную громкость, искаженный звук, высокий уровень шума или неполную совместимость. Для проектов с участием нескольких марок радиостанций или высококлассных терминалов более богатое определение контактов может сделать интеграцию более надежной.

Сравнение распространенных вариантов интерфейсов

Согласование интерфейсов со сценариями проектов

Лучший тип интерфейса зависит от реального сценария развертывания. Если проекту требуется только простое подключение к базовой портативной радиостанции, более простого разъема может быть достаточно. Если проект требует подключения автомобильных радиостанций, мощных радиостанций или нескольких моделей радиостанций, часто более практичен более полный интерфейс авиационного разъема.

Если цель состоит в том, чтобы соединить пользователей радиостанций с SIP-телефонами, диспетчерскими консолями, IP-домофонами или платформами PTT общедоступных сетей, необходимо также тщательно спланировать сторону Ethernet и SIP. Шлюз должен поддерживать стабильную IP-связь, четкую обработку звука, правильное преобразование сигнализации и надежное управление каналами.

Если системе необходимо поддерживать несколько радиопортов, межпортовое соединение, группы связи, удаленную диспетчеризацию, доступ к платформе мониторинга или многоадресную связь, выбор интерфейса следует рассматривать вместе с программной платформой. Хорошее решение RoIP — это не только один разъем; это согласование радиопроводки, сетевой передачи, диспетчерской логики и рабочего процесса.

Регулировка звука и полевая отладка имеют значение

Разные радиостанции часто имеют разные уровни входа микрофона, уровни выхода динамика, импедансные характеристики и методы заземления. Даже если определение контактов разъема правильное, звук все равно может нуждаться в регулировке. Входное усиление, выходное усиление, чувствительность VOX, порог срабатывания и время буферизации PTT — все это может повлиять на конечное качество связи.

При профессиональном развертывании RoIP шлюз должен поддерживать гибкую настройку звука. Регулируемое усиление помогает решать такие проблемы, как тихий голос, чрезмерная громкость, искажения или фоновый шум. Регулировка чувствительности VOX может помочь системе более точно распознавать речь, когда COR недоступен. Буферизация голоса PTT может уменьшить обрезание речи в начале передачи.

Перед окончательной сдачей необходимо провести полевые испытания. Инженеры должны проверить прием звука, передачу звука, синхронизацию PTT, обнаружение COR, задержку, уровень шума, экранирование кабеля и долгосрочную стабильность. Для проектов, связанных с экстренной диспетчеризацией или промышленной безопасностью, этот процесс тестирования особенно важен.

Интеграция с SIP и более широкими системами связи

На платформенной стороне многие шлюзы RoIP используют SIP для подключения радиоканалов к IP-системам связи. Поддержка SIP позволяет пользователям радиостанций общаться с SIP-телефонами, IP-диспетчерскими консолями, системами IPPBX, платформами программной коммутации и серверами записи. Это также упрощает включение радиоканала в унифицированную архитектуру связи.

В некоторых проектах шлюзы RoIP также должны поддерживать сигнализацию DTMF, многоадресную рассылку, интеграцию с платформами мониторинга, веб-управление, отображение состояния и инструменты тестирования звука. Эти функции помогают шлюзу стать не просто простым аудиоконвертером. Он может стать управляемым узлом связи внутри более крупной диспетчерской или командной системы.

Это полезно, когда радиосвязь должна быть соединена с видеонаблюдением, системами сигнализации, промышленными диспетчерскими, платформами домофонии общедоступных сетей или центрами экстренного управления. Интерфейс шлюза определяет, может ли радиостанция быть физически подключена, а функции протокола и программного обеспечения определяют, можно ли эффективно управлять системой.

Практические принципы выбора

При выборе интерфейса шлюза RoIP первым шагом является определение типа радиостанции. Портативные радиостанции, автомобильные радиостанции, базовые станции, аналоговые ретрансляторы и цифровые радиосистемы могут требовать разных кабелей и определений сигналов. Второй шаг — проверить, нужны ли проекту только базовый звук и PTT, или также требуются COR, симметричные аудиолинии, обнаружение вставки или расширенное управление срабатыванием.

Третий шаг — оценить электромагнитную среду. Если радиостанция использует более высокую мощность передачи, например 10 Вт или выше, или если оборудование установлено рядом с радиочастотными устройствами, промышленными системами электропитания или длинными кабелями, экранированные авиационные разъемы обычно безопаснее, чем неплотная или плохо экранированная проводка.

Последний шаг — учесть будущее расширение. Проект может начинаться с одного радиоканала, но позже потребовать больше радиопортов, интеграции SIP, доступа к PTT общедоступных сетей, записи, мониторинга или командно-диспетчерской связи. Выбор конструкции интерфейса с более богатой поддержкой сигналов может снизить затраты на последующую замену и перепроектирование.

Заключение

Типы интерфейсов шлюзов RoIP включают последовательные порты, сетевые порты и интерфейсы авиационных разъемов. Последовательные порты в основном используются для управления или вспомогательной связи. Сетевые порты подключают шлюз к IP-сетям, SIP-системам, диспетчерским платформам и службам PTT общедоступных сетей. Авиационные разъемы обычно используются для проводки на радиостороне, поскольку они обеспечивают более прочное физическое соединение, лучшее экранирование и более полные определения сигналов.

Для базового радиоподключения может быть достаточно аудиовхода, аудиовыхода, земли и PTT. Для профессиональной радиоинтеграции, особенно с автомобильными радиостанциями, базовыми станциями, мощными радиостанциями или несколькими марками радиостанций, сигналы COR и симметричные аудиоопределения могут значительно улучшить совместимость, скорость отклика и качество звука.

В реальных проектах интерфейс не должен выбираться только по внешнему виду или количеству контактов. Правильный выбор зависит от типа радиостанции, мощности передачи, электромагнитной среды, требуемых управляющих сигналов, интеграции SIP, диспетчерского рабочего процесса и потребностей будущего расширения. Хорошо продуманный интерфейс шлюза RoIP помогает традиционным радиосистемам стать стабильными, управляемыми и готовыми к IP-связи.
