Переносные и бортовые радиостанции остаются незаменимыми средствами связи на местах чрезвычайных происшествий, поскольку сотрудники экстренных служб могут устанавливать прямой голосовой контакт, не полагаясь полностью на общедоступные мобильные услуги. Их ограничением является зона покрытия. Радиосеть, которая хорошо работает вокруг места спасения, временного командного пункта или оперативной группы, может не обеспечивать прямой канал связи с удаленным центром управления. Проблема усугубляется, когда полиция, пожарные, спасатели, инженерные, медицинские и другие группы реагирования прибывают с радиостанциями, работающими в разных системах или на разных каналах.

Машина экстренного управления может преодолеть этот разрыв. Объединяя полевые радиоресурсы с IP-сетями, передачей 4G/5G, спутниковой связью и шлюзом RoIP, автомобиль становится мобильным коммуникационным центром между персоналом на месте происшествия и операторами в центре управления. Вместо замены существующих радиостанций решение подключает их к более широкой диспетчерской среде, так что местная радиосвязь может участвовать в удаленном управлении, межсистемной координации и централизованных аварийных операциях.

Почему полевой радиостанции необходим более широкий канал связи

Двусторонние радиостанции очень практичны в местах чрезвычайных происшествий. Пожарные, спасательные команды, сотрудники охраны и полевые командиры могут быстро связываться, выбирая канал и нажимая кнопку «нажми и говори». Эта простота является одной из причин, по которой радиосвязь остается важной, даже когда смартфоны и широкополосные приложения широко доступны.

Однако обычная радиосвязь обычно рассчитана на ограниченную локальную зону покрытия. Рельеф местности, здания, подземные пространства и расположение базовых станций могут еще больше влиять на дальность действия полевой радиосети. Персонал, работающий вблизи происшествия, может связываться друг с другом, в то время как центр управления, расположенный за много километров, не может непосредственно слышать тот же канал.

Во время реагирования на чрезвычайную ситуацию это создает информационный разрыв. Центральной команде управления необходимо понимать, что докладывает персонал на передовой, а полевые команды должны получать решения, инструкции по развертыванию и информацию о безопасности от структуры управления. Заставить персонал вручную повторять каждое радиосообщение по телефону или другой системе связи добавляет ненужные шаги в цепочку связи.

Поэтому машины экстренного управления обычно оснащаются несколькими способами связи, а не одной сетью. В зависимости от проекта автомобиль может иметь портативные радиостанции, бортовые радиостанции, оборудование для широкополосных самоорганизующихся сетей, оборудование для передачи данных 4G/5G и ресурсы спутниковой связи. Эти системы обеспечивают различные формы локальной и дальней связи, но им все еще нужен практический способ включения полевого радио-голоса в более широкую сеть управления.

Машина становится мобильным коммуникационным центром

Базовая архитектура проста. Радиооборудование, используемое вокруг места происшествия, подключается к радиооборудованию, установленному в машине экстренного управления. Затем шлюз RoIP обеспечивает точку интеграции между этими радиоресурсами и IP-ориентированной средой связи автомобиля.

Оттуда голос может передаваться по доступной сети дальней связи. Когда доступно наземное мобильное покрытие, соединение 4G/5G может обеспечить обратную связь между машиной управления и центром экстренного управления. Когда общедоступная мобильная инфраструктура недоступна, повреждена или не подходит для зоны действий, автомобиль может использовать свою спутниковую линию связи как еще один путь между местом происшествия и центром управления.

Важно то, что полевой оператор не должен отказываться от уже используемого командой радио-процесса. Персонал может продолжать общение по своим назначенным радиоканалам, в то время как шлюз расширяет эти каналы в среду управления и диспетчерской.

Эта архитектура также отделяет локальную полевую связь от сети дальней передачи. Радиосистема продолжает обслуживать операторов вблизи происшествия, в то время как 4G/5G или спутниковая связь передает выбранный голосовой трафик между мобильной машиной управления и удаленным центром управления.

В результате машина управления больше не является просто местом, где операторы сидят и наблюдают за происшествием. Она становится мобильным узлом связи, способным соединять местные тактические коммуникационные ресурсы с более широкой структурой управления.

Связанный продукт: Шлюз RoIP от Becke Telcom

Соединение места происшествия с центром управления

Как только полевой радио-трафик введен в сеть связи автомобиля, следующая задача — сделать этот ресурс доступным для центрального центра управления. Восходящий канал может использовать уже установленный путь связи в машине управления, особенно 4G/5G или спутниковую передачу.

В центре управления операторы могут получить доступ к соответствующей полевой радиосвязи через диспетчерскую среду. Это дает центральному персоналу более прямой способ отслеживать отчеты с передовой и участвовать в оперативной связи, вместо получения информации только через вторичные телефонные звонки или устные ретрансляции.

Таким образом, путь связи можно понимать как непрерывную цепочку:

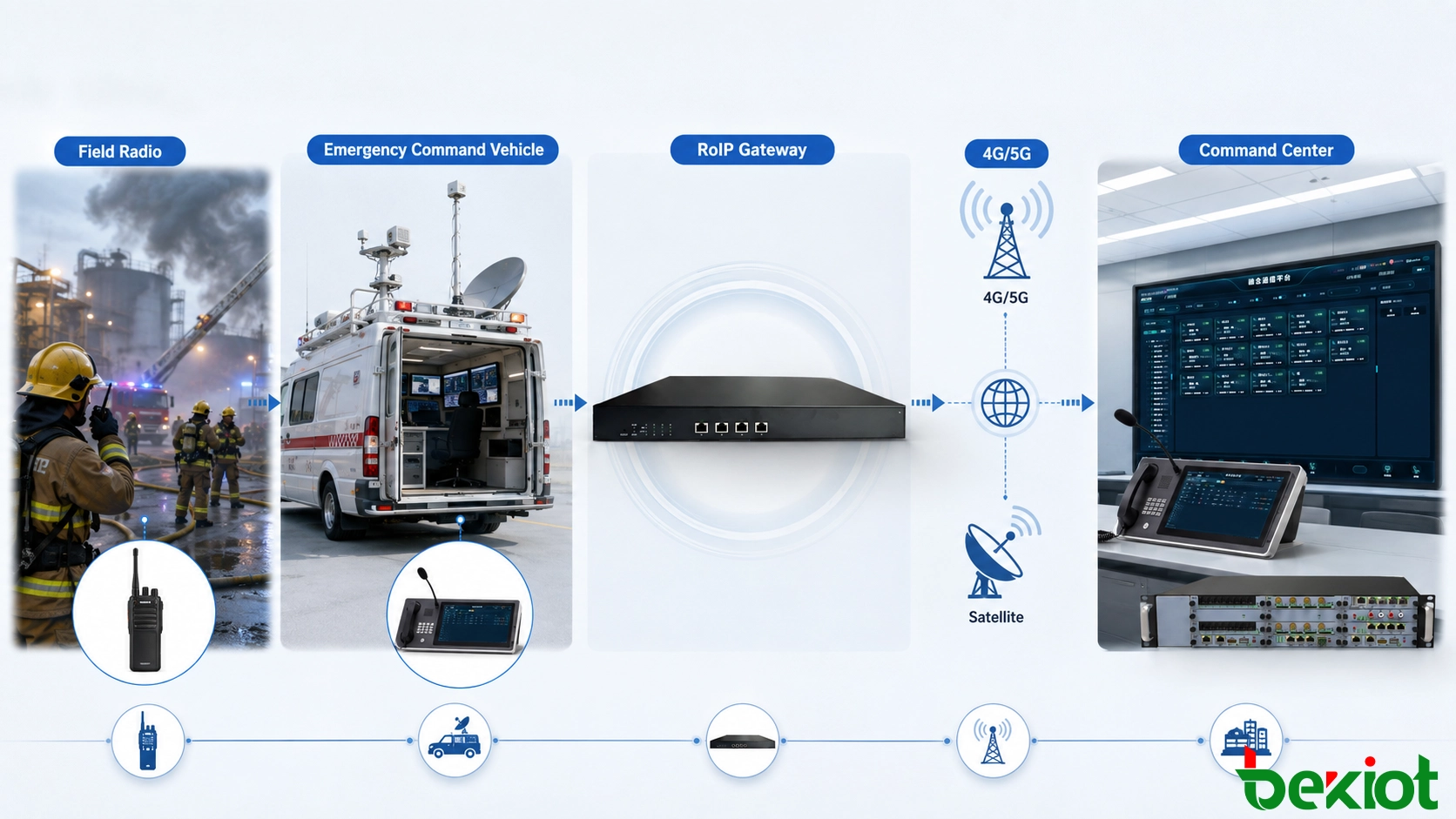

Полевая радиостанция → Бортовая радиостанция → Шлюз RoIP → Сеть связи автомобиля → 4G/5G или спутниковый канал → Диспетчерская система центра управления

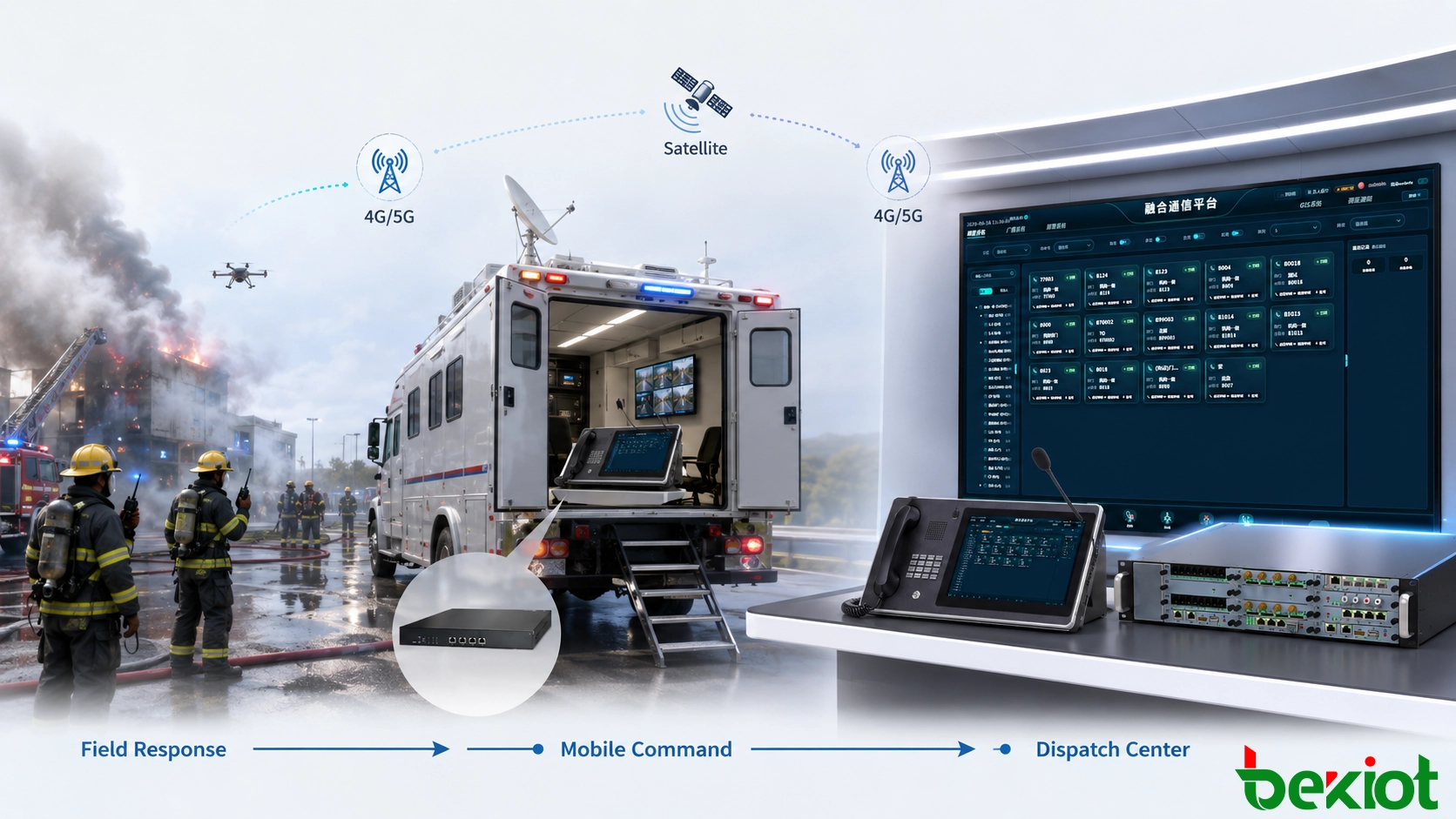

Тот же путь поддерживает связь и в обратном направлении. Оператор центра управления может отдавать инструкции через диспетчерскую систему, передавать их по каналу дальней связи в машину экстренного управления и достигать персонала, который отслеживает соответствующий радиоканал на месте происшествия.

Это двустороннее соединение особенно важно в аварийных операциях, потому что информация не может течь только в одном направлении. Центр управления нуждается в отчетах с места, но передовые команды также нуждаются в своевременных инструкциях по развертыванию ресурсов, эвакуации, приоритетам спасения и изменениям оперативного плана.

Таким образом, решение устраняет то, что часто является последним разрывом связи между централизованным управлением и персоналом, использующим радиостанции на краю места происшествия.

Связывание систем автомобиля и центральной диспетчерской

Некоторые машины экстренного управления работают в основном как релейные коммуникационные платформы, в то время как более крупные автомобили могут содержать полноценную бортовую систему экстренного управления. Метод интеграции RoIP может поддерживать обе архитектуры.

При более простом развертывании шлюз обеспечивает соединение между радиоресурсами автомобиля и путем связи к центральному центру управления. Операторы в центре затем могут получить доступ к радиоресурсу через центральную диспетчерскую систему.

Когда автомобиль имеет собственную платформу управления и диспетчерской, шлюз может сначала подключить полевые радиоресурсы к бортовой системе управления. Затем система автомобиля и центральная платформа экстренного управления могут образовать более широкую сеть, позволяя как местным операторам автомобиля, так и центральному диспетчерскому персоналу работать с коммуникационными ресурсами на месте происшествия.

Такое расположение ценно во время происшествий, когда машина управления должна оставаться оперативно независимой, сохраняя при этом контакт с главным офисом. Местные командиры могут координировать персонал вокруг места, не направляя каждое действие через удаленный центр, в то время как важная информация и инструкции высокого уровня все еще могут перемещаться между автомобилем и центральной управляющей организацией.

Таким образом, архитектура может поддерживать различные уровни управления. Персонал на передовой использует радиостанции, автомобиль обеспечивает координацию на месте, а удаленный центр управления обеспечивает более широкое распределение ресурсов и централизованную поддержку принятия решений. Соединение RoIP помогает поддерживать связь этих уровней связи.

Решение проблемы межсистемной радиосвязи

Расширение радиопокрытия до центра управления — лишь часть требования. Чрезвычайные ситуации часто включают несколько организаций, и эти организации могут не использовать идентичные радиосистемы.

Спасательная команда может прибыть с одной радиосетью, служба безопасности — с другой, а инженерные или вспомогательные команды работают на отдельных каналах. Каждая сеть может правильно функционировать сама по себе, но прямая связь между группами все равно может быть затруднена.

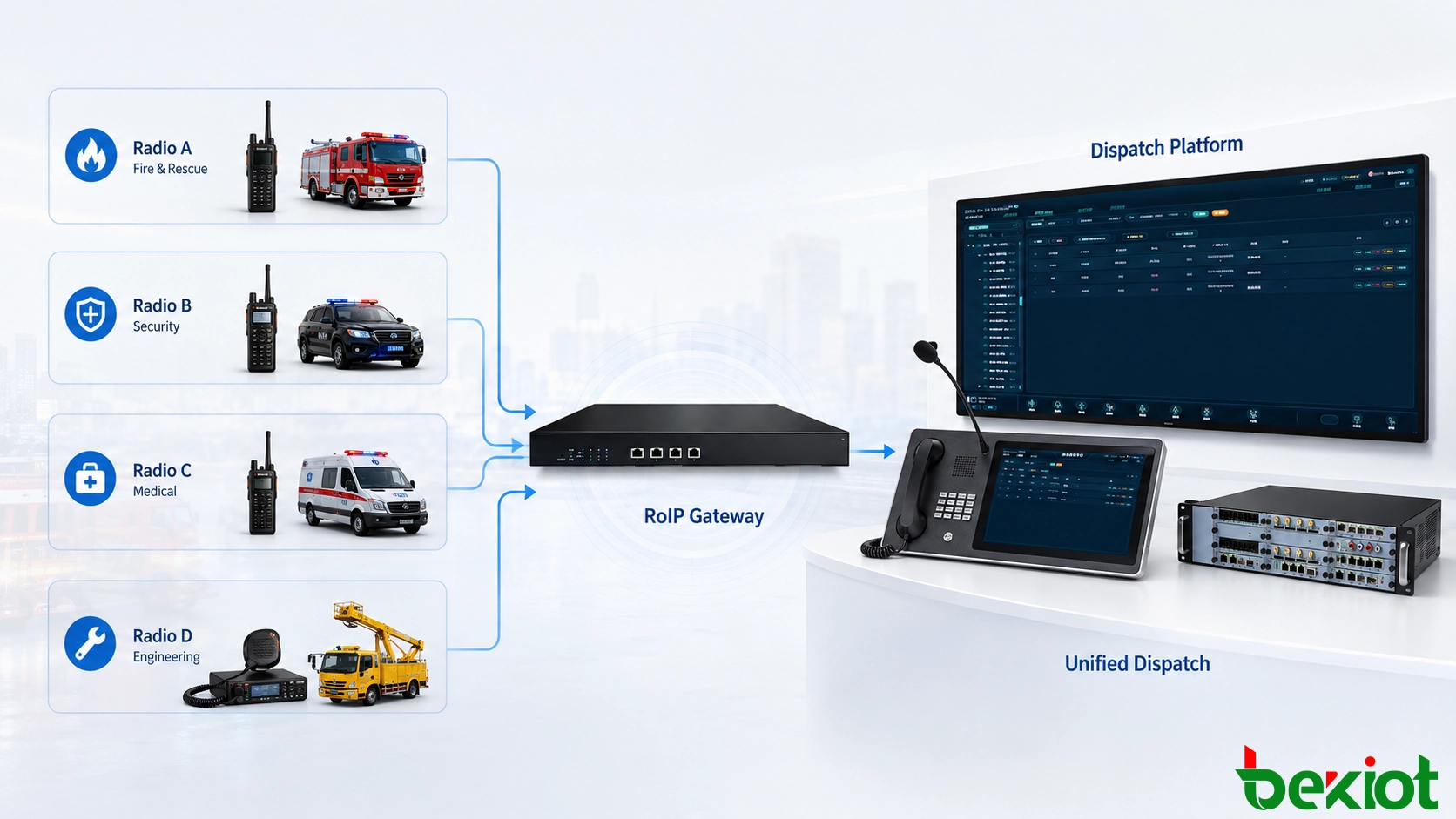

Архитектура интеграции на основе RoIP может поместить эти независимые радиоресурсы под координацию диспетчерской системы. Вместо требования, чтобы каждая радиосеть стала технически идентичной, выбранные каналы могут быть подключены через интерфейсы шлюза и управляться как коммуникационные ресурсы платформой управления.

Это меняет роль шлюза. Он не просто расширяет радиоканал через IP-соединение. Он также становится мостом между иначе изолированными доменами связи.

Во время чрезвычайной ситуации командир может организовать связь в соответствии с реальной задачей реагирования. Команды, которые обычно работают на отдельных радиосистемах, могут быть объединены в скоординированный процесс связи при необходимости. После завершения происшествия каждая организация может продолжать независимо управлять своей собственной радиосетью.

Это особенно полезно, когда временное сотрудничество более реалистично, чем замена всего существующего радиооборудования. Организации экстренного реагирования часто уже имеют устоявшиеся радиостанции, частоты, операционные процедуры и привычки пользователей. Подход, основанный на шлюзе, позволяет этим существующим ресурсам участвовать в единой среде управления без требования к каждому полевому пользователю менять устройство.

Проектирование для неопределенных условий сети

Архитектура экстренной связи должна предполагать, что сетевые условия могут меняться во время происшествия. Машина управления может начать работу в зоне с надежным покрытием 4G/5G, а затем переместиться в место, где наземная связь становится слабой. Катастрофа также может повредить общественную коммуникационную инфраструктуру.

По этой причине путь связи между автомобилем и центром управления не следует рассматривать как неотделимый от самой радиосвязи. Радиошлюз обеспечивает соединение между полевой радиостанцией и IP-доменом связи, в то время как автомобиль может использовать наиболее подходящий доступный обратный канал для дальней передачи.

В нормальных условиях 4G/5G может обеспечить удобное подключение к данным. В районах, где общественные сети не могут обеспечить требуемое соединение, спутниковая связь может поддерживать путь между мобильным командным пунктом и удаленным центром, если автомобиль оснащен для спутникового доступа.

Этот многоуровневый подход делает архитектуру более адаптируемой. Процесс полевой радиосвязи может оставаться стабильным даже при изменении метода дальней передачи. Операторам не нужно знать, какая дальняя линия используется в данный момент; это решение относится к коммуникационной инфраструктуре внутри машины управления.

Планирование сети также должно различать локальную связь и связь с главным офисом. Радиостанции решают непосредственные потребности в связи вокруг места, в то время как широкая сеть автомобиля расширяет информацию за пределы периметра происшествия. Объединение этих двух уровней создает сквозной путь командной связи.

Где архитектура приносит пользу

Тот же принцип проектирования может быть применен не только к одному типу машин экстренного управления. Мобильные командные машины, командные модули и временные полевые командные пункты сталкиваются с аналогичной проблемой интеграции: персонал вблизи места зависит от радио, в то время как лица, принимающие решения, могут находиться в другом месте и полагаться на диспетчерскую среду на основе IP.

При спасательных операциях в случае катастроф архитектура может соединить радиосвязь спасательной команды с региональным центром управления. Во время крупных общественных мероприятий она может помочь координировать безопасность, управление дорожным движением, медицинскую поддержку и временные команды реагирования. При крупных промышленных авариях автомобиль может служить промежуточным командным узлом между коммуникационными ресурсами предприятия и внешними организациями экстренного реагирования.

Та же концепция имеет ценность и в обороне, и в других критически важных мобильных командных средах, где несколько радиоресурсов должны участвовать в более широкой командной сети.

Основная цель проектирования — не построить еще одну изолированную систему связи внутри автомобиля. Сделать машину управления точкой соединения между существующей полевой связью, мобильным и спутниковым обратным каналом, местными диспетчерскими операциями и удаленным центром управления.

Когда эти уровни планируются вместе, радиосвязь становится чем-то большим, чем просто голосовой контакт на коротком расстоянии. Существующие радиостанции могут стать доступными командными ресурсами, полевые отчеты могут доходить до лиц, принимающих решения, более непосредственно, а центральные инструкции могут доставляться ближе к персоналу на передовой.

Заключение

Реагирование на чрезвычайные ситуации зависит от связи на очень разных расстояниях. На месте происшествия двусторонние радиостанции обеспечивают быструю и практичную связь между персоналом на передовой, но их локальное покрытие не автоматически обеспечивает путь к отдаленному центру управления. Машины экстренного управления решают часть этой проблемы, объединяя радиостанции, широкополосные самоорганизующиеся сети, связь 4G/5G и спутниковую связь.

Добавление шлюза RoIP завершает соединение между местными радиоресурсами и более широкой командной сетью. Полевые радиоканалы могут быть введены в бортовую или центральную диспетчерскую систему, в то время как каналы 4G/5G и спутниковые расширяют связь за пределы непосредственного места происшествия. Что более важно, различные радиосистемы могут быть скоординированы через диспетчерский уровень, когда требуется межведомственная связь.

Для машин экстренного управления и мобильных командных модулей практическая ценность этой архитектуры заключается не просто в расширении радиосвязи. Она создает мост между связью передовой, мобильной сетью и централизованным управлением, позволяя существующим коммуникационным ресурсам работать вместе в более единой структуре реагирования на чрезвычайные ситуации.

Часто задаваемые вопросы

Нужна ли каждому оператору IP-радиостанция для этой архитектуры?

Нет. Цель архитектуры шлюза — интегрировать существующие полевые радиоресурсы с IP-ориентированной средой управления. Персонал на передовой может продолжать использовать радиооборудование, назначенное их командам.

Может ли машина управления продолжать местную координацию, если связь с главным офисом прервана?

Местная радиосвязь не зависит по своей сути от дальней связи с главным офисом. При развертывании бортовой системы управления местная координация может быть спроектирована как отдельный операционный уровень от широкополосной обратной связи.

Ограничена ли эта архитектура стационарными машинами экстренного управления?

Нет. Та же модель интеграции может быть адаптирована для командных модулей, временных мобильных командных пунктов и других полевых развертываний, где радиоресурсы должны соединяться с удаленной диспетчерской средой.

Следует ли постоянно взаимосвязывать каждый радиоканал?

Не обязательно. Межсистемная связь может быть организована в соответствии с происшествием, участвующими ведомствами и операционными требованиями. Сохранение независимых радиогрупп раздельными до тех пор, пока не потребуется координация, может сделать структуру связи более управляемой.
