Распределенные системы KVM предоставляют гибкий способ управления аудио- и видеоресурсами в современных центрах управления и контроля. Бизнес-компьютеры, системы записи, платформы видеонаблюдения, ресурсы видеоконференцсвязи и другая визуальная информация могут распространяться через IP- или оптоволоконные сети и отображаться на рабочих станциях операторов, видеостенах и других оконечных устройствах отображения. Это дает персоналу управления большую свободу для вызова, переключения и обмена информацией без ограничений, налагаемых фиксированной проводкой «точка-точка».

Задача усложняется, когда центр управления должен интегрировать видеоресурсы, уже существующие в разных сетях. Системы видеонаблюдения, платформы видеоконференцсвязи, видеотелефоны, беспилотники, мобильные командные пункты и другие удаленные системы могут использовать различные методы потоковой передачи, кодеки и протоколы связи. В крупных развертываниях только сеть видеонаблюдения может содержать десятки тысяч камер. Подключение каждого внешнего источника через отдельный аппаратный путь кодирования и декодирования может сделать систему все более сложной для расширения и управления. Более практичная архитектура заключается во введении единого уровня доступа к видео и преобразования медиа между этими внешними системами и распределенной средой KVM.

Где применяется распределенный KVM

Основная сила распределенного KVM заключается в управлении аудио- и видеоресурсами внутри физического центра управления. Видеоисточники могут передаваться через сетевую или оптоволоконную инфраструктуру и назначаться различным целям отображения в соответствии с эксплуатационными требованиями.

В типичной командной комнате оператору может потребоваться вызвать рабочую станцию на настольный дисплей, переместить другой источник на основную видеостену и быстро переключаться между различными информационными системами во время инцидента. Распределенный KVM обеспечивает структуру коммутации и представления, необходимую для этих операций.

Эта модель особенно эффективна, когда источником является компьютер, сервер, рекордер или другое устройство с предсказуемым локальным видеоинтерфейсом. Сложность возникает, когда ресурс уже является сетевым видеопотоком, а не традиционным физическим видеосигналом.

Современные центры управления все чаще полагаются на видео от систем, расположенных за пределами самого помещения. Платформа видеонаблюдения может управлять камерами, распределенными по всему городу, промышленному объекту или транспортной сети. Платформа видеоконференцсвязи может предоставлять изображения удаленных совещаний. Беспилотник или мобильный командный пункт могут непрерывно передавать живое видео с места происшествия. Системы унифицированных коммуникаций также могут содержать SIP-терминалы видео, которые операторам необходимо немедленно отображать.

Если каждая из этих систем преобразуется отдельно в физический источник KVM, количество интерфейсов и промежуточных устройств может быстро возрасти. Поэтому уровень KVM работает более эффективно, когда он остается сосредоточенным на взаимодействии в командной комнате, в то время как другой уровень обрабатывает сетевой доступ к видео.

Это разделение также ценно для планирования системы. Количество операторских мест и выходов на большие экраны не обязательно должно расти теми же темпами, что и количество доступных камер или удаленных видеоисточников. Центр управления может иметь доступ к десяткам тысяч видеоканалов, при этом одновременно просматривается лишь небольшой процент. Вместо того чтобы рассматривать каждый доступный поток как постоянно занятый физический вход, система может вызывать требуемый сетевой ресурс, когда это необходимо оператору, инциденту или задаче диспетчеризации.

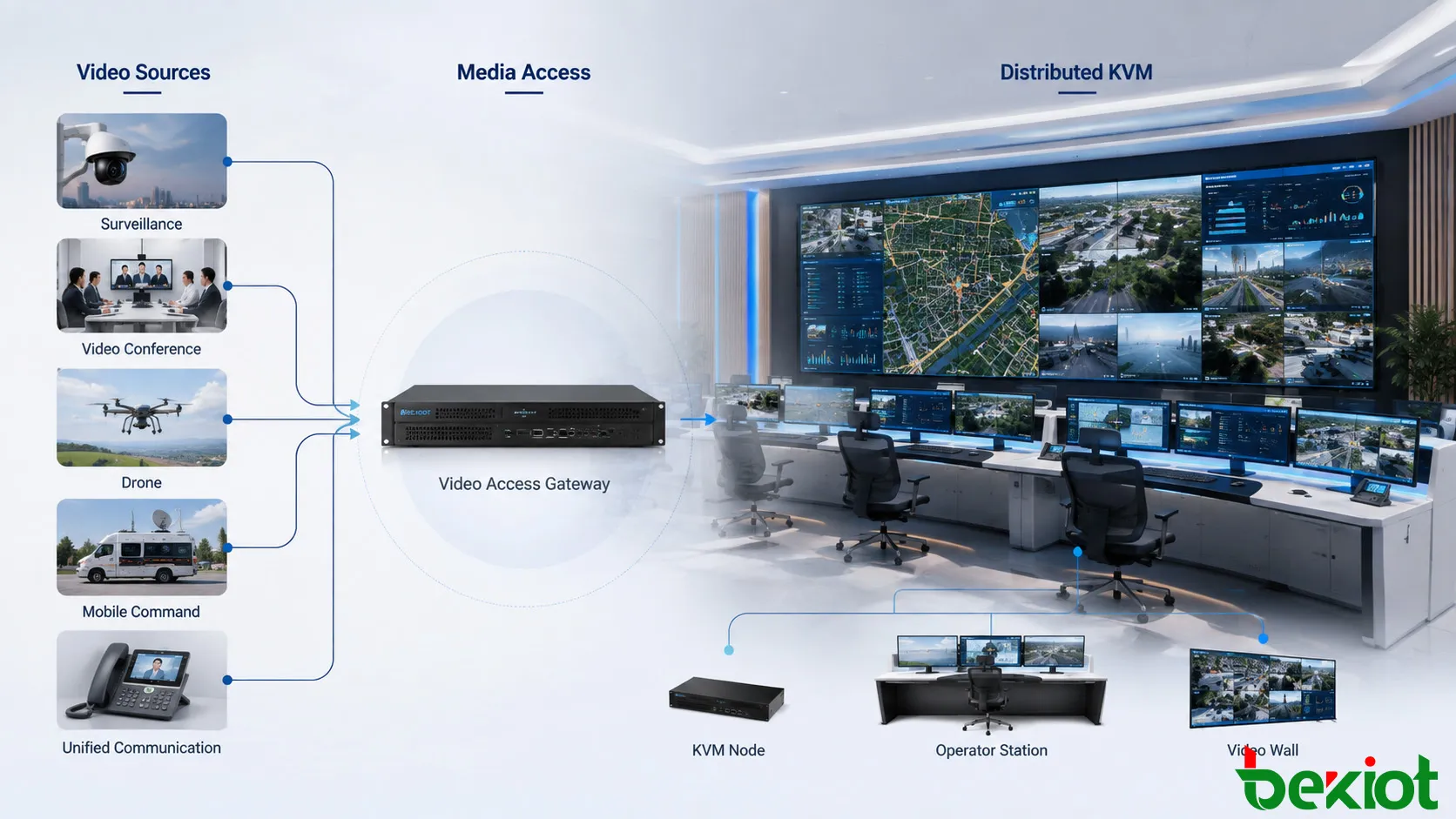

Построение единого уровня доступа к медиа

Масштабируемый центр управления может разместить шлюз доступа к видео или медиасервис между внешними видеосистемами и распределенной сетью KVM. Его цель — не замена коммутации KVM. Вместо этого он обеспечивает общую точку входа и выхода для сетевых видеоресурсов.

Внешние системы сначала доставляют свои потоки на медиауровень через свои существующие сетевые интерфейсы. Медиауровень идентифицирует требуемый источник, принимает или извлекает поток, преобразует протокол или кодек при необходимости, а затем предоставляет совместимый поток в среду KVM.

Это создает более четкое разделение ответственности. Системы видеонаблюдения, конференцсвязи, мобильного видео и коммуникаций продолжают выполнять свои исходные задачи. Медиауровень занимается интеграцией потоков и совместимостью. Распределенный KVM по-прежнему отвечает за распределение полученных визуальных ресурсов операторам и дисплеям.

Архитектура особенно полезна, когда центр управления должен постоянно добавлять новые видеосистемы. Вместо перестройки инфраструктуры KVM при каждом внедрении новой платформы, новый ресурс может быть сначала адаптирован на уровне доступа к медиа. После преобразования в формат, распознаваемый стороной KVM, он становится еще одним доступным ресурсом в среде управления.

Результатом является более унифицированный рабочий процесс. Операторам не нужно понимать, как каждая исходная система доставляет видео. Им нужен только доступ к ресурсам, необходимым для мониторинга, диспетчеризации и реагирования на инциденты.

С инженерной точки зрения, такое слоистое проектирование также может уменьшить ненужную связанность между системами. Изменения в платформе видеонаблюдения, системе видеосвязи или полевом видеоисточнике не требуют автоматически соответствующих изменений по всей сети KVM. Пока уровень доступа к медиа может продолжать получать и нормализовать требуемый поток, рабочий процесс представления в командной комнате может оставаться в значительной степени неизменным.

Подключение видео наблюдения и конференций

Системы видеонаблюдения являются одним из важнейших источников в центре управления. Крупные проекты могут включать тысячи или даже десятки тысяч камер. Непосредственная интеграция каждой камеры через независимый аппаратный путь кодирования сложна в обслуживании и может сделать последующее расширение излишне сложным.

Единый медиауровень может напрямую подключаться к выбранным сетевым камерам или взаимодействовать с существующей платформой видеонаблюдения. Если вышестоящая платформа уже поддерживает каталоги камер и организационные структуры, эти ресурсы могут быть получены через платформу, вместо повторного создания каждой связи камеры внутри системы KVM.

Требуемые потоки затем могут быть преобразованы в формат, подходящий для последующего декодирования KVM. RTSP широко используется для такого типа доставки видео. Когда исходный ресурс наблюдения получен через другой метод доступа, медиауровень может нормализовать поток перед его представлением в среду KVM.

Выбор ресурсов особенно важен в крупных развертываниях видеонаблюдения. Центру управления обычно не требуется непрерывно декодировать каждую камеру. Операторы могут извлекать видео в соответствии с географической областью, типом события, группой камер или операционной задачей. Соответствующие изображения затем могут быть назначены на экраны операторов, позиции анализа или макеты больших экранов по мере развития ситуации.

Видеоконференцсвязь вносит другую модель интеграции. В базовом развертывании терминал конференции может быть подключен к распределенной системе KVM как обычный физический видеоисточник. Такой подход подходит, когда центру управления требуется только отображать выход терминала.

Более глубокая интеграция может вместо этого происходить на медиауровне. MCU конференции или соответствующая платформа конференцсвязи может предоставлять смешанное видео совещания в виде сетевого потока. Этот поток может быть введен непосредственно в медиасреду центра управления, уменьшая зависимость от выделенного физического видео выхода для каждого ресурса конференции.

Такой подход полезен, когда видеоконференцсвязь и визуализация центра управления должны работать как части одного информационного рабочего процесса, а не как полностью отдельные системы. Во время крупного инцидента, например, участники конференции, кадры наблюдения и удаленное полевое видео могут быть представлены в одной среде управления, чтобы лица, принимающие решения, могли сравнивать живую визуальную информацию, одновременно общаясь с удаленными командами.

Внедрение полевого видео в операции

Центры управления все чаще нуждаются в изображениях в реальном времени из мест, находящихся за пределами стационарного покрытия видеонаблюдения. Беспилотники, мобильные командные пункты и другие удаленные видеосистемы часто используются при реагировании на чрезвычайные ситуации, инспекциях инфраструктуры, охранных операциях и крупных публичных мероприятиях.

Эти источники отличаются от стационарных камер, поскольку путь связи может меняться по мере перемещения полевого оборудования. Некоторые устройства передают видео в центр управления, в то время как другие системы позволяют центру запрашивать поток. По этой причине опора только на один метод доставки видео может ограничить интероперабельность.

Уровень доступа к медиа, предназначенный для разнородного видео, должен работать с распространенными методами потоковой передачи и связи, такими как RTMP, RTSP, SIP и GB28181. Поддержка нескольких интерфейсов позволяет центру управления принимать видео от более широкого спектра полевого оборудования без создания отдельной архитектуры интеграции для каждой категории устройств.

Адаптация медиа также важна, поскольку входящий поток может не соответствовать возможностям последующего декодера KVM. Видео от полевых устройств может различаться по кодеку, разрешению, частоте кадров и битрейту. Интеграционный уровень может нормализовать эти характеристики перед передачей потока в систему отображения центра управления.

Это создает практический путь от места происшествия к оператору. Беспилотник может предоставлять вид с воздуха, система, установленная на транспортном средстве, может отправлять видео от мобильного подразделения реагирования, а стационарные камеры наблюдения могут обеспечивать окружающий контекст. После преобразования этих источников в совместимое сетевое видео, система KVM может распределять их на необходимые позиции операторов или большие экраны.

Для приложений экстренного реагирования ценность заключается не только в получении удаленного видеопотока, но и в том, чтобы сделать его немедленно используемым в существующем рабочем процессе управления. Полевое видео должно вызываться вместе с картами, изображениями наблюдения, интерфейсами связи и бизнес-приложениями, позволяя операторам сравнивать информацию без многократного переключения между несвязанными платформами.

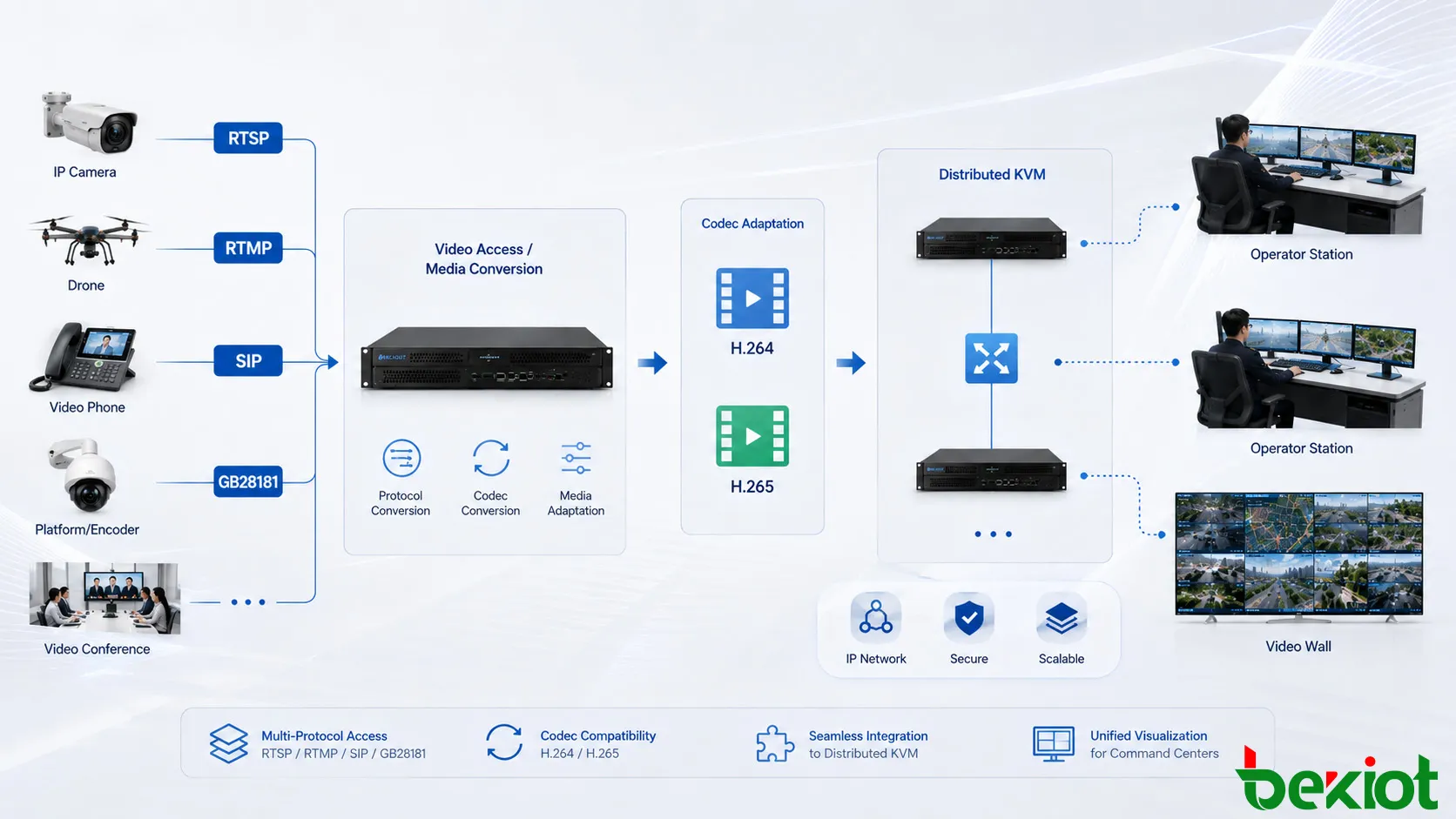

Решение различий в протоколах и кодеках

Интеграция видео не достигается просто потому, что две системы подключены к одной сети. Отправляющая и принимающая системы также должны согласовать, как видео кодируется, транспортируется и представляется.

H.264 и H.265 часто встречаются в средах видеонаблюдения и видео реального времени. Источник может генерировать H.265, в то время как оконечное устройство или приложение рассчитано на H.264. В такой ситуации может потребоваться преобразование кодека, прежде чем поток сможет надежно использоваться целевой системой.

Различия в протоколах создают аналогичную проблему. Система видеосвязи на основе SIP и рабочий процесс видео KVM, ориентированный на RTSP, не используют одну и ту же модель сигнализации, даже если оба передают IP-видео. Преобразование SIP-видео в поток, доступный через RTSP, позволяет видео системы связи стать доступным для декодеров KVM без изменения исходной функции платформы связи.

Обратное преобразование также может быть полезно, когда медиа необходимо переместить из среды, ориентированной на RTSP, в систему на основе SIP. Таким образом, медиауровень действует как граница интероперабельности, вместо того чтобы заставлять каждую подключенную платформу поддерживать родной интерфейс всех других систем.

Разрешение, частота кадров и битрейт также могут потребовать настройки в ходе этого процесса. Цель не в том, чтобы применять идентичные настройки к каждому потоку, а в создании медиапрофиля, который принимающее приложение сможет правильно обрабатывать.

Планирование сети должно учитываться одновременно. Потоки с высоким разрешением могут потреблять значительную полосу пропускания при одновременном открытии многих каналов. Поэтому количество одновременных потоков, требуемое качество изображения и доступная пропускная способность сети должны оцениваться совместно. Это особенно важно, когда видео передается между удаленными площадками, центрами управления и полевыми сетями, а не остается в пределах одной локальной сети.

Интеграция с унифицированными коммуникациями

Современный центр управления часто сочетает визуальный мониторинг с голосовой связью, видеовызовами и диспетчерскими коммуникациями. Платформы унифицированных коммуникаций могут включать видеотелефоны, интеллектуальные коммуникационные терминалы и другие SIP-оконечные устройства, содержащие полезное видео в реальном времени.

Эти ресурсы ценны при скоординированном реагировании, поскольку операторам может потребоваться разместить видео связи рядом с изображениями наблюдения или полевыми потоками в той же среде отображения управления. Однако коммуникационные терминалы обычно предназначены для интерактивных сеансов, а не для непрерывного распределения видео KVM.

Уровень преобразования медиа обеспечивает мост между этими операционными моделями. SIP-видео может быть преобразовано в поток, который могут принимать последующие ресурсы KVM. Кодек, разрешение, частота кадров и битрейт также могут быть адаптированы, когда система связи и система отображения используют разные медиа-требования.

Таким образом, центр управления может комбинировать несколько ранее независимых категорий информации. Стационарное наблюдение обеспечивает непрерывный мониторинг, конференции поддерживают удаленное сотрудничество, мобильное видео предоставляет изображения с поля, а унифицированные коммуникации добавляют визуальную информацию от коммуникационных оконечных устройств.

Затем распределенный KVM выполняет роль, для которой он лучше всего подходит: решает, где эти ресурсы должны отображаться, и делает их доступными для правильного оператора или командного экрана.

Это особенно полезно в многодепартаментских командных средах. Группы безопасности, эксплуатации, реагирования на чрезвычайные ситуации и управления могут использовать разные системы связи и видео в повседневной работе, но крупные инциденты часто требуют совместного просмотра этих ресурсов. Общая структура визуального доступа снижает необходимость создания отдельного пути отображения для каждого департамента.

Планирование роста и надежности

Масштабируемость должна учитываться с самого начала проекта распределенного центра управления KVM. Количество подключенных видеоисточников может расти намного быстрее, чем количество физических операторских мест. Новые зоны наблюдения, временные точки мониторинга, дополнительные системы конференцсвязи и мобильные видеоустройства могут быть введены после ввода центра управления в эксплуатацию.

Модульная архитектура облегчает управление этим ростом. Внешние системы могут оставаться в своих собственных операционных доменах, в то время как уровень интеграции медиа обеспечивает контролируемый доступ к выбранным ресурсам. Среда KVM должна обрабатывать только те потоки, которые действительно необходимы для текущих задач отображения и диспетчеризации.

Надежность также зависит от избегания ненужных сигнальных путей единственного назначения. Где возможно, сетевая архитектура, медиасервисы и распределение KVM должны быть спроектированы так, чтобы сбой в одном внешнем видеоисточнике или приложении не влиял на несвязанные ресурсы центра управления. Сегментация сети, планирование пропускной способности и резервные пути могут быть рассмотрены в соответствии с важностью и масштабом проекта.

Централизованная организация ресурсов может дополнительно улучшить повседневную работу. Вместо того чтобы операторы запоминали отдельные адреса устройств или вручную переключались между многими независимыми платформами, камеры и другие видеоисточники могут быть организованы по местоположению, департаменту или операционному назначению. Это облегчает поиск требуемого изображения как при рутинном мониторинге, так и при реагировании на чрезвычайные ситуации.

Более гибкая архитектура центра управления

Центральный принцип проектирования заключается в том, чтобы избегать принуждения распределенной системы KVM к непосредственному решению всех проблем совместимости внешнего видео. KVM предоставляет эффективную основу для распределения ресурсов внутри диспетчерских и центров управления, особенно когда уже доступны высокопроизводительные IP- или оптоволоконные сети. Однако внешнее сетевое видео вносит отдельный набор требований.

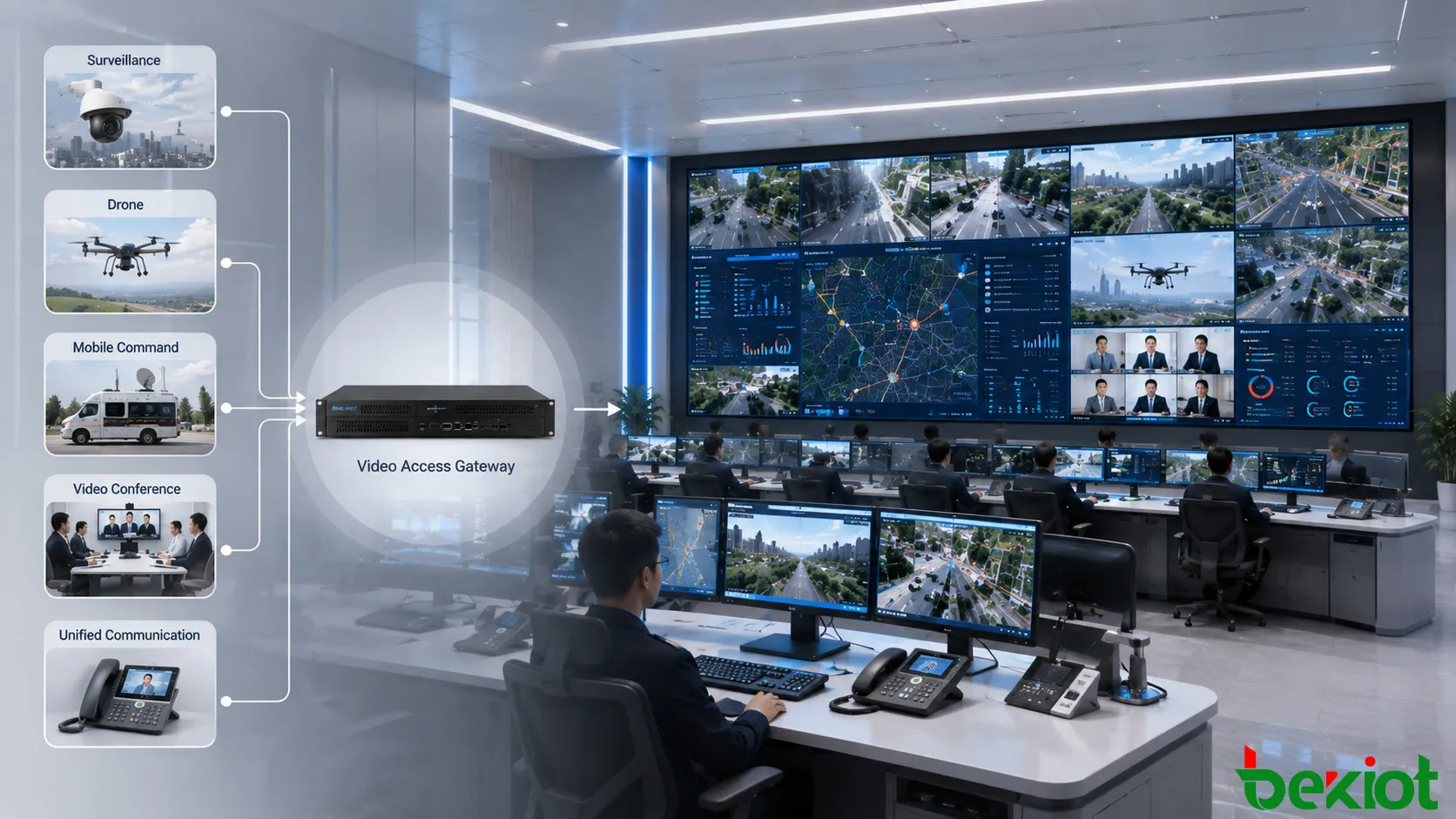

Добавляя единый уровень доступа к видео и преобразования медиа, системы видеонаблюдения, платформы видеоконференцсвязи, беспилотники, мобильные командные пункты и терминалы унифицированных коммуникаций могут быть подключены через единый путь интеграции. Ресурсы RTSP, RTMP, SIP и GB28181 могут быть введены в архитектуру, а различия между H.264 и H.265 могут быть обработаны, когда требуется преобразование.

Это разделение делает общее решение более простым в расширении. Уровень KVM продолжает управлять командной комнатой, в то время как медиауровень сосредоточен на внешнем доступе к видео, преобразовании потоков и интероперабельности. По мере внедрения дополнительных видеосистем они могут быть интегрированы без изменения фундаментальной операционной модели центра управления.

Что более важно, архитектура позволяет центру управления управлять видео как операционным ресурсом, а не как набором изолированных физических входов. Операторы могут вызывать информацию, необходимую для конкретной задачи, отображать ее на соответствующем месте или видеостене и комбинировать несколько источников по мере изменения ситуации.

Для проектов, которые должны сочетать крупные сети видеонаблюдения с конференцсвязью, мобильным видео и связью в реальном времени, этот слоистый подход превращает распределенный KVM из локальной системы распределения сигналов в часть более широкой визуальной командной и диспетчерской среды.

Часто задаваемые вопросы

Можно ли подключить носимые видеорегистраторы и портативные блоки наблюдения?

Да. Эти устройства могут быть введены, когда их сетевые видеопотоки доступны через уровень интеграции медиа. Их потоки затем могут быть преобразованы в формат, подходящий для последующей среды центра управления.

Может ли та же архитектура принимать источники прямой трансляции видео?

Да. Сетевые источники прямой трансляции могут быть включены наряду с видео наблюдения и связи, если соответствующий метод потоковой передачи поддерживается уровнем доступа к медиа.

Можно ли отправлять видео из центра управления в MCU конференции?

Да. Интеграция не должна ограничиваться приемом видео конференции. Выбранные видеоресурсы центра управления также могут быть агрегированы и доставлены в MCU конференции, когда доступно необходимое преобразование медиа.

Можно ли использовать внешний поток в качестве входа для видеоконференции?

Да. В дополнение к рабочим станциям операторов и большим дисплеям, адаптированный сетевой видеопоток может быть доставлен в рабочий процесс конференции, когда целевой интерфейс и формат медиа совместимы.
