Телефонный шлюз — это ключевое устройство доступа в системах VoIP, Softswitch, IP-АТС или унифицированных коммуникаций. Он позволяет IP-платформам взаимодействовать с традиционными телефонными линиями, аналоговыми абонентами, цифровыми трактами E1, конференц-системами, радиооборудованием и прочими унаследованными или полевыми ресурсами связи.

Во многих проектах шлюз выбирают слишком поспешно. Одни сравнивают только количество портов, габариты или стоимость железа. Однако грамотное проектирование требует учитывать место размещения, тип интерфейсов, условия прокладки кабеля, электромагнитную обстановку, перспективы расширения, модель обслуживания и то, будет система централизованной или распределённой. Именно поэтому телефонные шлюзы принято делить на две практические формы: интегрированные и автономные.

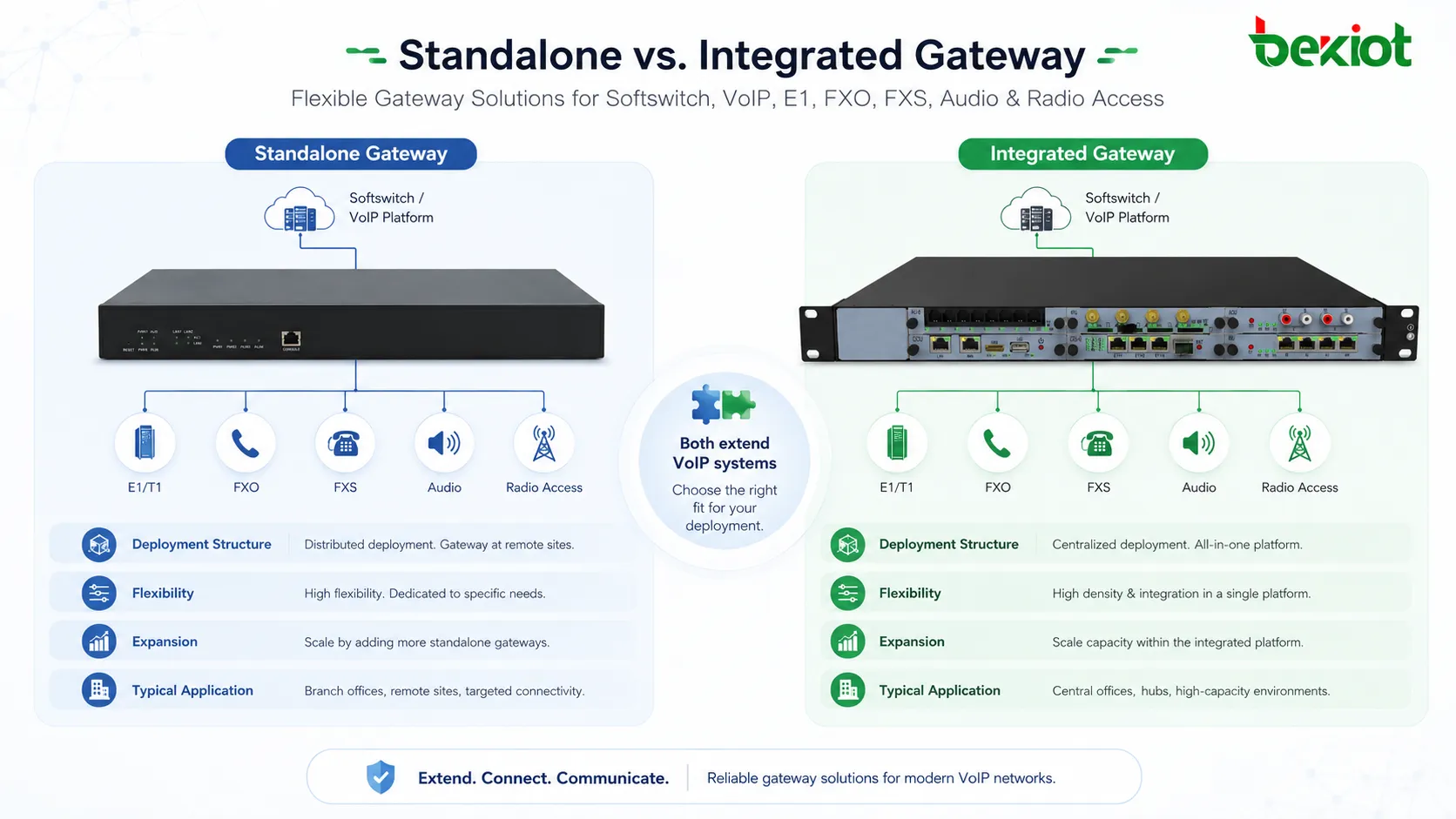

Две распространённые формы в проектах голосового доступа

Интегрированный шлюз обычно выполняется в виде шасси, каркаса или модульной платформы. Различные сервисные функции реализуются интерфейсными платами или функциональными модулями. Например, плата E1 используется для подключения цифровых транков, плата FXO — для аналоговых внешних линий, а плата FXS — для аналоговых телефонов, факсов или унаследованных абонентских устройств.

Такая архитектура близка к традиционным крупным телефонным станциям. Она удобна, когда множество интерфейсов сосредоточено в одной аппаратной зале. Проектная группа устанавливает нужные платы в общее шасси и управляет всеми портами из одного центра.

Автономный шлюз, как правило, специализируется на одной функции доступа или ограниченном количестве портов. Шлюз E1 служит для подключения цифровых транков. Шлюз FXO подключает аналоговые линии ТфОП или транковые порты унаследованных АТС. Шлюз FXS обслуживает аналоговые оконечные устройства. Некоторые компактные модели совмещают порты FXO и FXS для малых офисов или несложных проектов миграции телефонии.

Абсолютного победителя среди этих двух архитектур нет. Правильный выбор зависит от реальной топологии проекта. Если ресурсы доступа централизованы, интегрированный шлюз может быть эффективен. Если же они распределены по разным помещениям, филиалам, радиопостам или удалённым площадкам, автономные шлюзы обычно развернуть проще.

Когда модульное шасси оказывается выгоднее

Интегрированный шлюз хорошо подходит для централизованного телефонного доступа высокой плотности. Если в проекте много трактов E1, аналоговых внешних линий или аналоговых абонентов, расположенных в одной аппаратной, шассийная конструкция позволяет сократить количество независимых устройств в стойке.

Для крупных организаций это делает структуру системы более упорядоченной. Все платы шлюза монтируются в одном каркасе, электропитание и место в шкафу планируются комплексно, а служба эксплуатации может управлять сотнями портов из единого центра. Такой подход востребован в узлах связи штаб-квартир, кампусных коммуникационных центрах, проектах миграции крупных корпоративных АТС и схемах централизованного подключения операторских транков.

Ещё одно преимущество — расширяемость. Если шасси располагает достаточным количеством слотов и запасом по питанию, позже можно просто добавить новые платы при росте числа портов. Это полезно при поэтапном переходе от традиционной телефонии к IP с временным сохранением части ресурсов ТфОП, E1 или аналоговых линий.

Когда централизованное оборудование становится ограничением

Недостаток интегрированного шлюза проявляется, когда ресурс доступа находится не там, где основная аппаратная. Скажем, удалённому корпусу нужны всего две аналоговые внешние линии. Если шлюз расположен централизованно в другом здании, проект требует дополнительных кабельных трасс, удлинителей или вспомогательной аппаратуры передачи. Это повышает стоимость и число потенциальных точек отказа.

Та же проблема актуальна для интеграции конференц-связи. Аудиошлюз часто целесообразно размещать рядом с микшером, звуковым процессором или конференц-системой. Если шлюз вынужден оставаться внутри центрального шасси вдали от переговорной, прокладка кабелей и согласование сигналов могут стать неудобными.

С радиоинтеграцией зависимость от места ещё выше. Радиошлюз нередко требуется установить там, где качество радиосигнала лучше, где антенны можно разместить правильно или где уровень помех ниже. Если шлюз насильно поместить в центральный шкаф, реальное качество радиосвязи может не оправдать ожиданий.

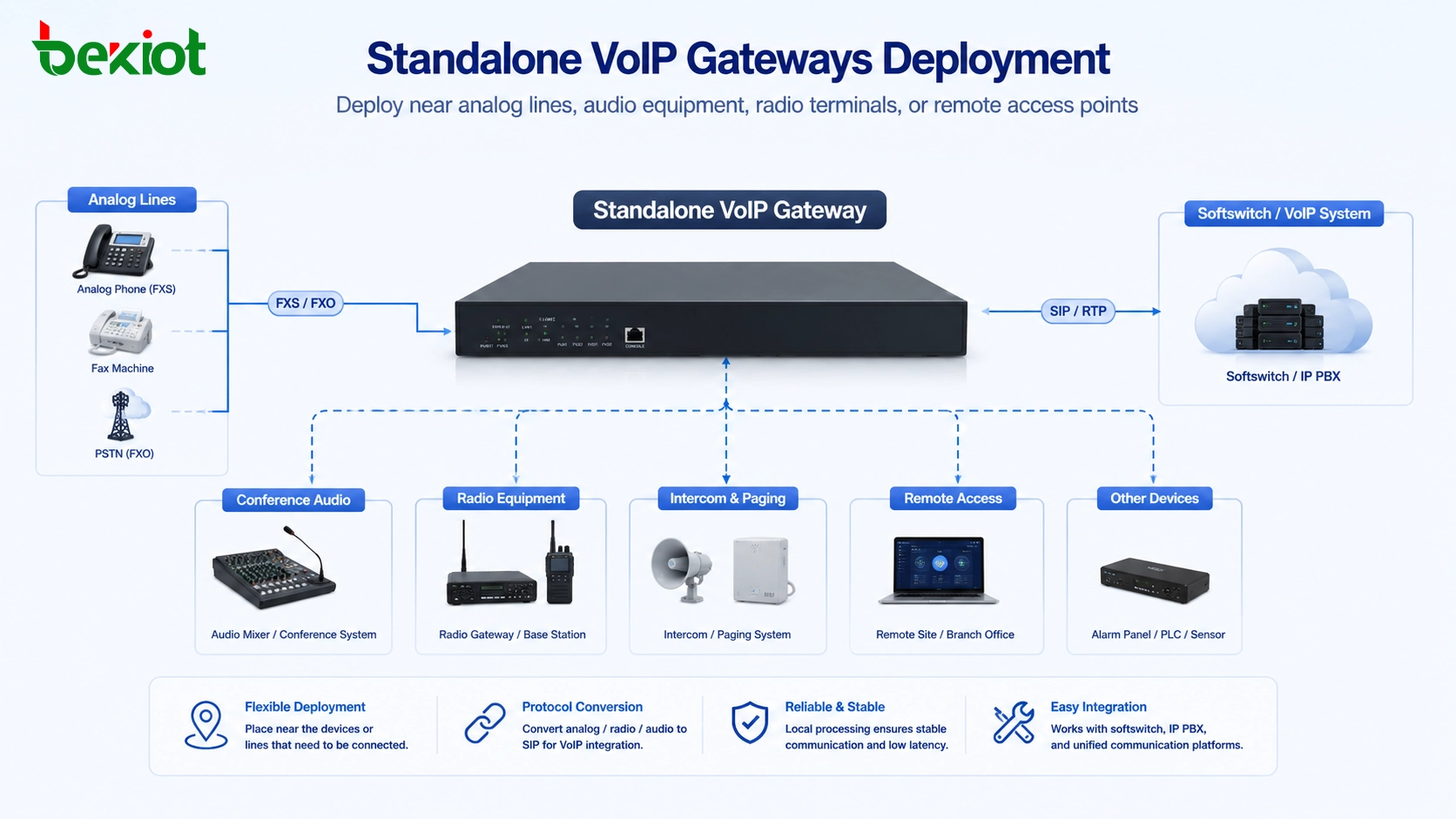

Почему компактные шлюзы лучше подходят для распределённых объектов

Автономные шлюзы гибче, потому что их можно развернуть непосредственно возле точки доступа. Если аналоговые линии находятся в филиале, туда же ставится шлюз FXO. Если аналоговые телефоны используются в цеху, шлюз FXS размещают ближе к аппаратам. Если требуется подключить радиостанцию, радиошлюз монтируется рядом с радиооборудованием и антенно-фидерной системой.

Такая распределённая архитектура удобна для филиалов, временных командных пунктов, заводских территорий, удалённых станций, промышленных площадок, переговорных комнат и точек радиодоступа. До тех пор, пока шлюз может связаться с SIP-сервером, IP-АТС или Softswitch по сети, ему не обязательно находиться физически рядом с главной платформой.

Автономные шлюзы упрощают и поиск неисправностей. Если возникла проблема с телефонной линией, инженеры проверяют конкретный шлюз FXO на месте. Если не регистрируется аналоговый абонент — смотрят шлюз FXS. Если нестабильна передача речи по радио — отдельно анализируют радиосигнал, антенну, аудиокабель и регистрацию шлюза. Граница неисправности обычно локализуется быстрее.

Планирование интерфейсов — это первое, с чего стоит начать

Прежде чем решать, применять интегрированный или автономный шлюз, проектная группа должна определить необходимые интерфейсы. Шлюзы E1 обычно используются для подключения цифровых транков. Шлюзы FXO — для аналоговых внешних линий или транковых портов унаследованных АТС. Шлюзы FXS — для аналоговых телефонов, факсов, телефонов экстренной связи, лифтовых аппаратов или старых аналоговых абонентских линий.

Аудиошлюзы могут подключаться к конференц-микшерам, системам громкого оповещения, аналоговому звуковому оборудованию или процессорам обработки аудио в командных центрах. Радиошлюзы стыкуются с носимыми, возимыми, базовыми или транкинговыми радиостанциями, преобразуя радиопереговоры в SIP-сессии.

Когда типы интерфейсов ясны, следующим шагом проверяют физическое размещение каждого ресурса доступа. Если все транки, линии и абоненты находятся в одной аппаратной, централизованный интегрированный шлюз может быть оправдан. Если же разные ресурсы рассредоточены по нескольким зданиям или полевым участкам, автономные шлюзы обычно дают более практичный путь развёртывания.

Обзор сопутствующего продукта: VoIP-шлюз Becke Telcom

В стоимость должны закладываться монтаж и обслуживание

Затраты на шлюз — это не только цена приобретения устройства. В проекте следует учесть место в шкафу, протяжённость кабельных линий, электропитание, трудозатраты на инсталляцию, ЗИП, возможности для обслуживания и будущее расширение. Шассийный шлюз может выглядеть дороже на старте, но при централизации большого числа портов оказывается экономически оправданным.

С другой стороны, небольшой автономный шлюз может быть выгоднее, когда на удалённой точке требуется лишь несколько портов. Он позволяет избежать длинных аналоговых кабельных трасс и задействовать существующую IP-сеть. На распределённых объектах это снижает сложность строительных работ и повышает ремонтопригодность.

Важно продумать и долгосрочную эксплуатацию. Если в проекте используется множество независимых шлюзов, система должна поддерживать централизованный мониторинг, резервное копирование конфигураций, управление прошивками и просмотр журналов. Если применяется интегрированное шасси, заранее оценивают доступность сменных плат, резервирование питания и ёмкость каркаса.

Смешанная архитектура зачастую является наилучшим решением

Во многих реальных проектах не ограничиваются одним типом шлюзов. Платформа Softswitch или унифицированных коммуникаций может использовать интегрированный шлюз для централизованных трактов E1 и аналогового доступа высокой плотности, а автономные шлюзы — для филиалов, конференц-связи, удалённых аналоговых линий, радиоинтеграции и временных командных пунктов.

Такая гибридная схема объединяет достоинства обеих моделей. Централизованные ресурсы остаются в главной аппаратной, а распределённые точки доступа обслуживаются компактными шлюзами, приближёнными к реальному источнику сигнала. SIP-платформа или Softswitch управляют всеми шлюзами как элементами единой коммуникационной сети.

К примеру, кампусная система связи может включать интегрированный шлюз в центральном узле для подключения основных транков. Одновременно автономные шлюзы FXO или FXS устанавливаются в постах охраны, мастерских, хозяйственных корпусах или дежурных помещениях. Радиошлюз развёртывают рядом с базовой радиостанцией, а аудиошлюз — в переговорной или командном зале.

Решения Becke Telcom  могут рассматриваться в подобных проектах, когда заказчику требуется доступ к VoIP-шлюзам, SIP-интерконнект, миграция унаследованной телефонии и практичная интеграция с диспетчерскими или унифицированными коммуникационными платформами.

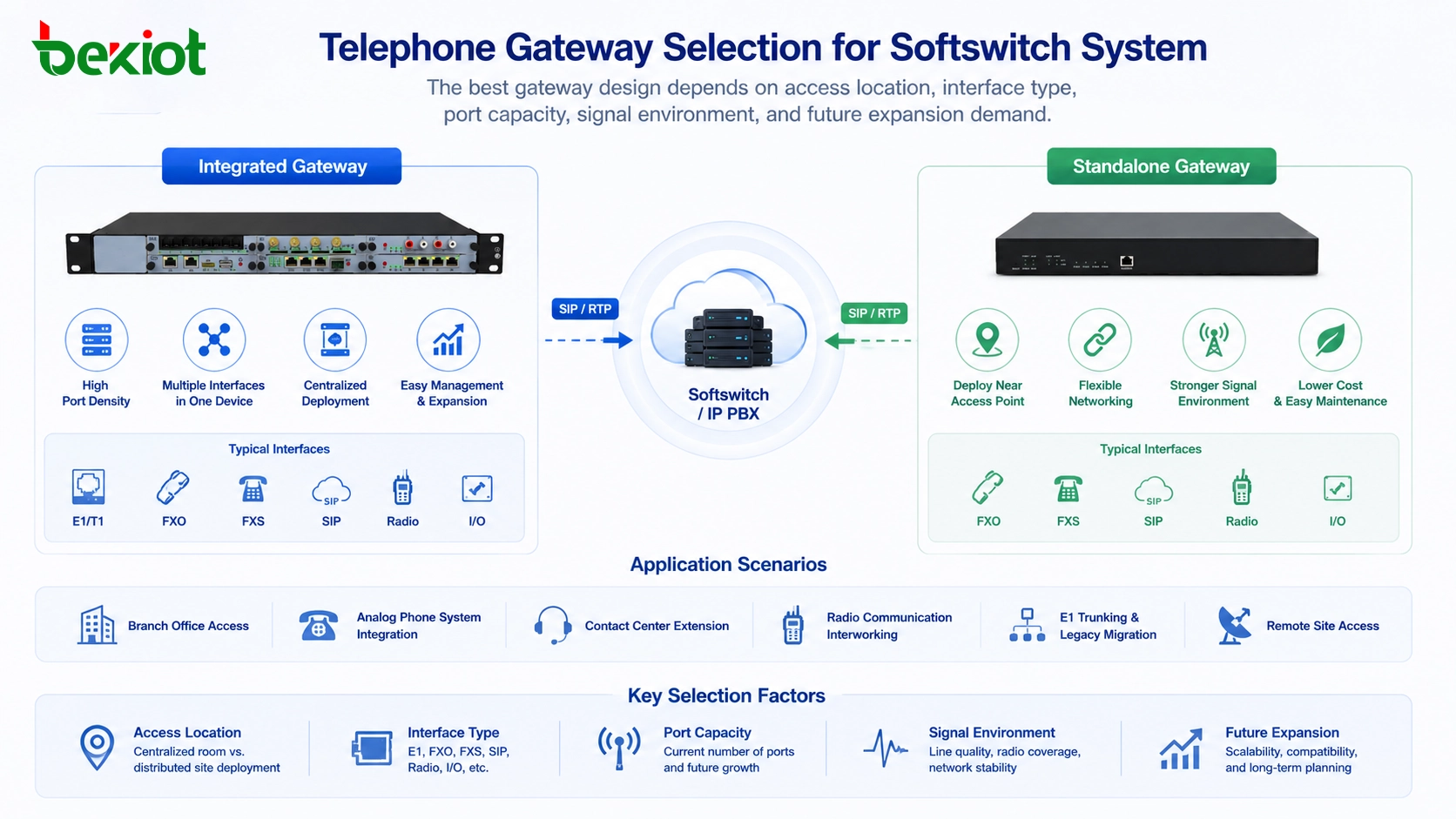

Руководство по выбору для типовых сценариев

Технические детали, влияющие на стабильность

Стабильность шлюза зависит не только от SIP-регистрации. Для трактов E1 необходимо согласовать тип сигнализации, тактовую синхронизацию, цикловую структуру, линейное кодирование, параметры со стороны оператора и нумерацию. При ошибочных настройках вызовы могут не проходить даже при корректном физическом подключении.

Для портов FXO инженерам следует проверить линейное напряжение, формат Caller ID, детектирование отбоя, импеданс, эхоподавление, вызывное поведение и определить, идёт ли линия напрямую от оператора или от старой АТС. Для портов FXS контролируют вызывное напряжение, совместимость с аналоговыми аппаратами, требования факсимильной связи, корректность работы телефонов экстренного вызова и предельную длину линии.

При интеграции с SIP важен диалплан. Шлюз должен соответствовать плану нумерации Softswitch или IP-АТС. Маршруты исходящих и входящих вызовов, правила префиксов, правила подстановки номера вызывающего абонента, выбор кодеков, режим DTMF и резервные маршруты следует тщательно тестировать до окончательной приёмки.

Планирование надёжности и эксплуатации

В корпоративных и индустриальных коммуникационных проектах шлюзы часто обслуживают критичные голосовые каналы. Поэтому необходимо продумать резервирование и восстановление. Для централизованных шлюзов важны резервированные источники питания, сменные платы, резервные транки и надёжность самой аппаратной. Для распределённых шлюзов на первый план выходят стабильность сети, удалённый доступ, локальная защита по питанию и мониторинг состояния устройств.

Службе эксплуатации также следует подготовить резервные копии конфигураций. При выходе шлюза из строя инженеры должны иметь возможность быстро заменить его и восстановить настройки. Функции экспорта журналов, отображения состояния вызовов, мониторинга портов, захвата пакетов и удалённого обновления существенно сокращают время локализации неисправностей.

Практическая программа приёмочных испытаний должна включать входящие вызовы, исходящие вызовы, внутренние абонентские соединения, маршрутизацию экстренных вызовов, отображение Caller ID, переадресацию, передачу DTMF, факсимильную связь (при необходимости), переключение на резервный транк, восстановление питания, переподключение к сети и стабильность длительных разговоров. Такие тесты помогают избежать сбоев уже после запуска системы в эксплуатацию.

Телефонный шлюз — это не просто преобразователь интерфейсов. Это часть архитектуры доступа, плана маршрутизации, модели обслуживания и долгосрочной стратегии расширения системы VoIP.

Заключение

Интегрированные и автономные шлюзы служат разным задачам. Интегрированные лучше для централизованного, высокоплотного доступа в стойке. Автономные — для распределённого, гибкого и сценарийно-ориентированного доступа, где шлюз должен находиться рядом с реальной линией, аудиоустройством или радиооборудованием.

В хорошем проекте VoIP или Softswitch шлюз не выбирают только по внешнему виду, числу портов или начальной цене. Следует оценить тип интерфейса, место размещения доступа, длину кабельных трасс, электромагнитную обстановку, потребность в расширении, метод обслуживания и требования приёмки. Во многих случаях смешанная архитектура обеспечивает наилучший баланс между централизованным управлением и гибкостью развёртывания.

Часто задаваемые вопросы

Может ли автономный шлюз управляться тем же Softswitch, что и интегрированный?

Да. Если оба устройства поддерживают совместимую SIP-регистрацию или транковое подключение, они, как правило, могут работать под управлением одного Softswitch, IP-АТС или платформы унифицированных коммуникаций.

Сокращает ли интегрированный шлюз все работы по обслуживанию?

Не полностью. Он способен упростить централизованное администрирование шкафа, но проект всё равно требует правильной маркировки портов, планирования сменных плат, резервного копирования конфигураций, защиты по питанию и чётких процедур поиска неисправностей.

Нужно ли всегда заменять аналоговые телефоны при переходе на VoIP?

Не всегда. Если существующие аналоговые аппараты всё ещё надёжны и удовлетворяют пользователей, шлюзы FXS позволяют сохранить их подключёнными к новой системе VoIP в процессе поэтапной миграции.

Почему во время приёмки шлюза следует тестировать режим DTMF?

DTMF часто используется для голосовых меню (IVR), систем контроля доступа, управления конференциями и диспетчерских операций. Если режим DTMF не совпадает с платформой, команды набора могут не распознаваться корректно.

Какую распространённую ошибку допускают при выборе ёмкости шлюза?

Распространённая ошибка — расчёт только текущей потребности в портах. В проекте следует также предусмотреть резервную ёмкость для будущих транков, временных линий, телефонов экстренной связи, расширения филиалов и замены при обслуживании.
