Пункты взимания платы, необслуживаемые парковочные зоны, служебные въезды и общественные точки помощи часто требуют простого и надежного способа связи водителей или персонала с диспетчерской. Для этого обычно используется терминал интеркома с вызовом одной кнопкой. Большинство современных устройств используют SIP-VoIP, что удобно для IP-сетей, удаленной диспетчеризации и интеграции с другими системами связи.

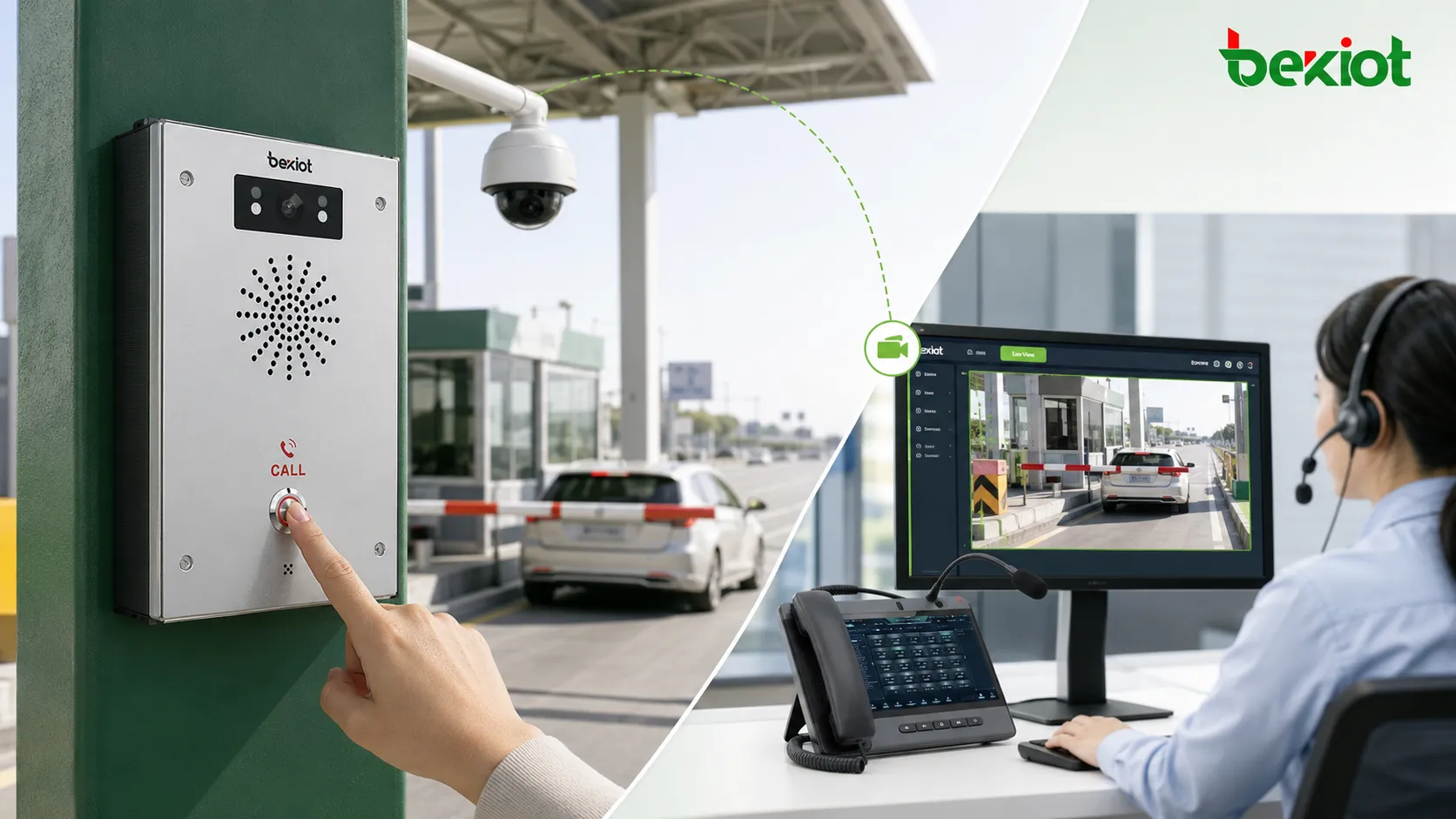

В практическом проекте пункта оплаты интерком часто связывается с ближайшей камерой видеонаблюдения. Когда пользователь нажимает кнопку вызова, система не только запускает голосовой вызов, но и автоматически выводит видео соответствующей камеры на диспетчерскую консоль или видеотелефон. Оператор одновременно получает голосовую связь и визуальное подтверждение в реальном времени.

Где применяется система

Полосы оплаты, будки и необслуживаемые сервисные точки

Система однокнопочного интеркома и связи с камерой подходит для въездов на пункты оплаты, выездных полос, полос ETC/MTC, будок оплаты, выездов с парковок, придорожных пунктов помощи и необслуживаемых зон управления. При проблемах оплаты, блокировке полосы, отказе оборудования, риске аварии или необходимости срочной помощи интерком дает прямой канал связи с диспетчерской.

По сравнению с голосовой точкой помощи, связь с камерой позволяет оператору сразу проверить обстановку на месте. Диспетчерская видит положение автомобиля, состояние полосы, поведение пользователя, ближайшие препятствия и дорожную ситуацию до принятия решения.

Почему голос и видео должны работать вместе

В работе пункта оплаты голосовой вызов объясняет проблему, а видео подтверждает сцену. Если оператор только слышит абонента, но не видит полосу, трудно определить, является ли обращение простым вопросом, спором по оплате, неисправностью оборудования, затором, инцидентом безопасности или экстренным запросом.

Связь интеркома с камерой повышает точность реакции. Оператор может говорить с пользователем, смотреть живое видео, уведомлять технический персонал, направлять водителя или передавать событие в центр мониторинга при необходимости.

Базовый метод прямого получения потока

Использование RTSP для простой связи с камерой

Самый простой метод — настроить адрес RTSP-потока на терминале интеркома или на устройстве диспетчерской стороны. Например, если один интерком установлен рядом с определенной полосой оплаты, система может связать этот интерком с RTSP-адресом камеры, наблюдающей за той же полосой.

При нажатии кнопки диспетчерская консоль или видеотелефон получает соответствующий RTSP-поток и показывает видео. Это простой и прямой способ конфигурации, особенно подходящий для небольших проектов с небольшим количеством камер, точек интеркома и ясной связью один к одному между точкой помощи и камерой.

Ограничения прямого доступа к камерам

Хотя прямое получение RTSP легко понять, в крупных дорожных проектах оно может вызвать проблемы. Проект может включать камеры разных производителей, разные форматы кодирования, разные разрешения и разные сетевые сегменты. Одни камеры могут использовать H.265, тогда как некоторые дисплейные терминалы поддерживают только H.264. Некоторые потоки могут быть слишком большими для плавного отображения на видеотелефоне или диспетчерском терминале.

Еще одна распространенная проблема — перегрузка. Если несколько терминалов или систем одновременно получают видео с одной камеры, камера или NVR может не выдержать нагрузку. Межсетевой доступ, контроль прав, безопасность потоков и совместимость протоколов также могут усложнить поставку проекта.

Почему часто нужна шлюзовая прослойка

Решение проблем совместимости протоколов и сети

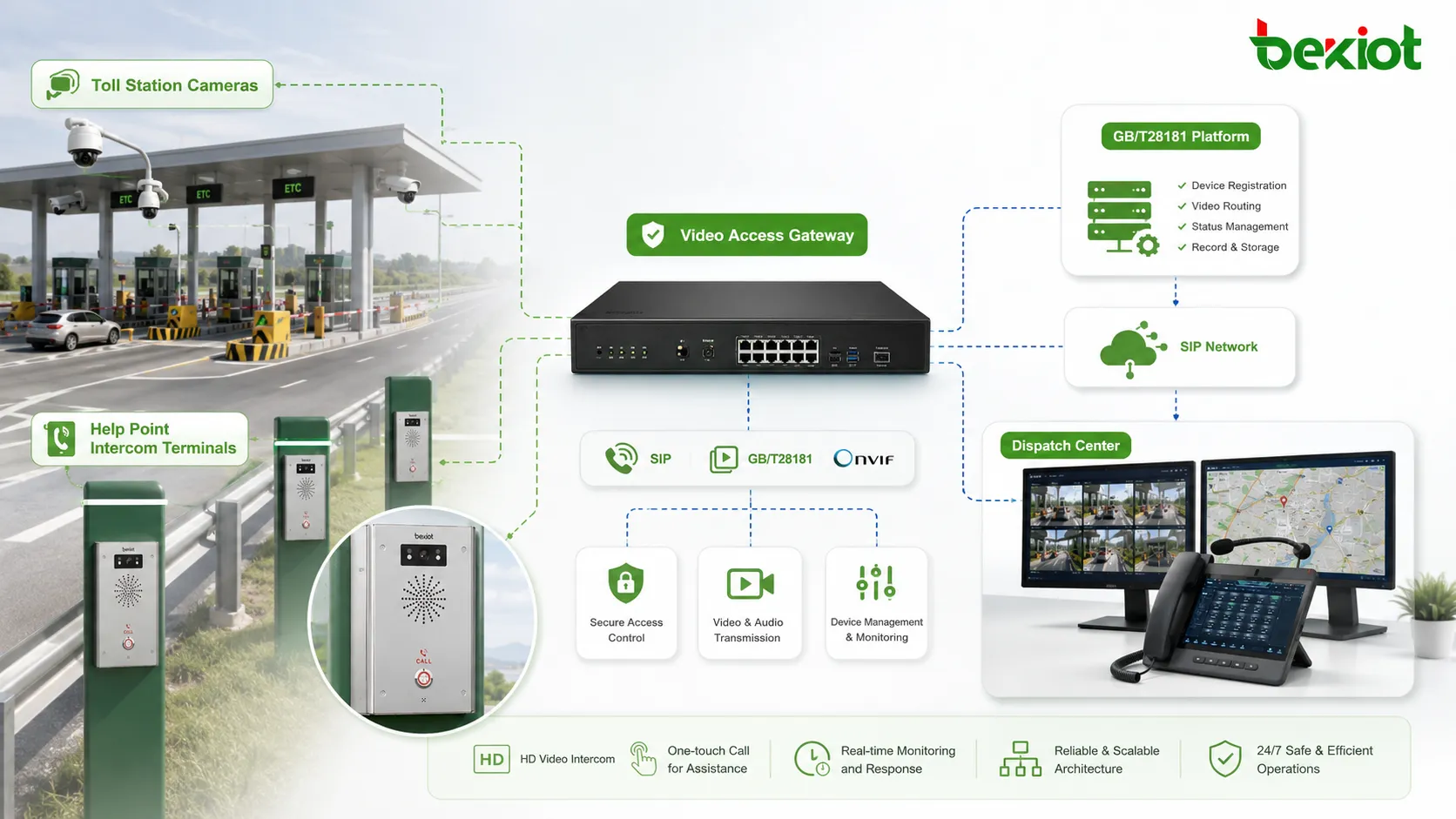

Между системой камер и диспетчерской системой интеркомов можно добавить шлюз доступа к видео. Вместо того чтобы каждое устройство интеркома или диспетчерское устройство напрямую получало потоки с камер, шлюз централизованно принимает, преобразует и распределяет видеоресурсы.

Для проектов пунктов оплаты шлюз может поддерживать RTSP, GB/T28181 и другие способы видеодоступа. В более крупной дорожной системе GB/T28181 можно использовать для подключения к вышестоящей видеоплатформе, чтобы шлюз управлял видеоресурсами более стандартизированно. Тогда система интеркомов получает нужный поток от шлюза, а не напрямую от каждой камеры.

Создание более управляемого видеослоя

В архитектуре со шлюзом систему легче обслуживать. Камеры, NVR, видеоплатформы, точки интеркома и диспетчерские консоли не нужно соединять разрозненно. Шлюз работает как промежуточный видеослой, обеспечивая единый доступ, преобразование потоков и контролируемое распределение.

Это особенно полезно, когда проект пункта оплаты расширяется от нескольких полос до нескольких станций, сервисных зон, центров управления и региональных командных платформ. Шлюз доступа к видео помогает сохранить масштабируемость системы и снизить объем повторной интеграции.

Архитектура развертывания пункта оплаты

Полевой уровень, уровень доступа и диспетчерский уровень

Практическую архитектуру можно разделить на три уровня. Полевой уровень включает однокнопочные SIP-интеркомы, IP-камеры, камеры полос оплаты, камеры будок, NVR, аварийные точки помощи и сетевые коммутаторы. Эти устройства устанавливаются рядом с полосой оплаты или сервисной точкой.

Уровень доступа включает шлюз доступа к видео, SIP-сервер или IP-PBX, видеоплатформу и сетевое маршрутизирующее оборудование. Этот уровень обрабатывает SIP-регистрацию, доступ к камерам, управление потоками RTSP или GB/T28181, преобразование видео и соединение между пунктом оплаты и командным центром.

Диспетчерский уровень включает диспетчерскую консоль, видеотелефон, рабочую станцию мониторинга, систему записи и платформу операционного управления. При запуске однокнопочного вызова оператор может ответить на вызов и просмотреть связанный видеопоток на том же экране или на связанном дисплее.

Типовой процесс связи

Процесс обычно начинается, когда водитель или сотрудник нажимает кнопку интеркома. SIP-интерком отправляет запрос вызова в диспетчерский центр. Одновременно система определяет соответствующую камеру по ID интеркома, номеру полосы, таблице привязки устройств или заранее заданному правилу связи.

Затем диспетчерская консоль отвечает на SIP-вызов и получает связанный видеопоток от камеры, NVR, платформы или шлюза доступа к видео. Если потоку нужна конвертация, шлюз может вывести совместимый формат для диспетчерского терминала. Событие также может быть записано, занесено в журнал и использовано для последующего просмотра.

Связанный продукт: SIP-интерком BHP-SOS16 / BHP-SOS16V для однокнопочных точек помощи

Обработка проблем видеоформатов

Преобразование H.265 в H.264 для лучшей поддержки терминалов

Во многих проектах системы камер обновляются быстрее, чем интеркомы или диспетчерские устройства. Камера видеонаблюдения может выводить HD-видео H.265, а видеотелефон или встроенный диспетчерский терминал может поддерживать только H.264. Без преобразования видео может не отображаться или воспроизводиться с ненормальной задержкой.

Шлюз доступа к видео с возможностью транскодирования может перекодировать поток перед отправкой в систему интеркома или диспетчеризации. Например, он может преобразовать H.265 в H.264, уменьшить высокое разрешение до более низкого или настроить битрейт под воспроизводящие возможности терминала.

Снижение перегрузки от повторного получения потоков

Еще одна важная ценность — распределение потоков. Вместо того чтобы нескольким устройствам разрешалось напрямую получать поток с одной камеры, шлюз может принять один входящий поток и затем распределить его нескольким нижестоящим пользователям. Это снижает нагрузку со стороны камеры и повышает стабильность, когда одно видео одновременно нужно диспетчерской консоли, рабочей станции мониторинга, видеотелефону или платформе управления.

Для дорожных пунктов оплаты с множеством полос, камер и рабочих мест такая схема помогает предотвратить нестабильное получение видео, обрывы потоков и перегрузку устройств в часы пик или при экстренном реагировании.

Больше, чем однокнопочная связь интеркома

Вызов камер с видеотелефонов и диспетчерских консолей

Шлюз доступа к видео обслуживает не только связь однокнопочного интеркома. В некоторых проектах он также может поддерживать SIP-доступ к видеоресурсам. Это означает, что операторы могут вызывать или выбирать видео камеры с видеотелефона, диспетчерской консоли или командного терминала.

Это делает видеоресурсы более интерактивными. Оператор не только ожидает события от интеркома, но и может активно вызвать вид камеры, проверить полосу, подтвердить точку помощи или осмотреть удаленную зону в ходе обычной работы.

Расширение на дроны, мобильные камеры и регистраторы

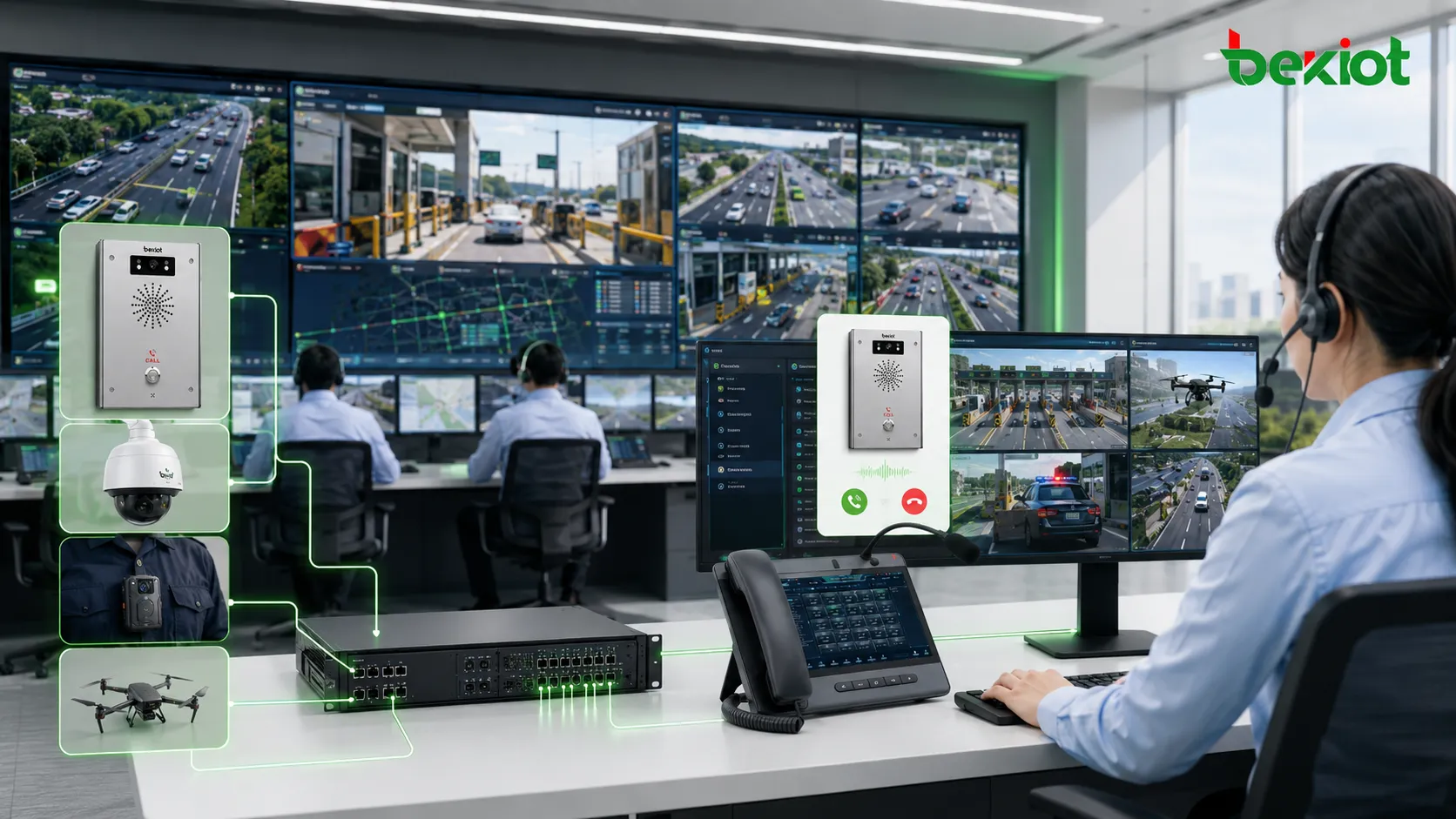

Дорожным операционным центрам также может потребоваться доступ к мобильным видеоисточникам, таким как дроны, переносные камеры наблюдения, нагрудные регистраторы, камеры патрульных автомобилей и временные устройства видеонаблюдения. Эти источники могут использовать разные способы передачи и медиапротоколы.

Видеошлюз помогает унифицировать эти ресурсы и отправлять их на диспетчерскую платформу, в центр мониторинга или систему аварийного командования. Поэтому шлюз становится более широким слоем видеовозможностей, а не устройством только для одного сценария связи на пункте оплаты.

Рекомендации по развертыванию

Планировать привязку устройств до установки

До развертывания проектная команда должна создать четкую таблицу привязки между каждым терминалом интеркома и соответствующей камерой. Таблица должна включать место установки интеркома, номер полосы, SIP-аккаунт, IP-адрес камеры, RTSP-адрес, ID устройства GB/T28181, тип потока, терминал отображения и диспетчерскую группу.

Такая подготовка помогает избежать путаницы во время тестирования и эксплуатации. Когда вызов активируется, система может сразу определить, какой видеопоток должен быть показан и где он должен отображаться.

Проверить кодек, разрешение и состояние сети

Команда должна подтвердить, выводит ли камера H.264 или H.265, поддерживает ли видеотелефон выбранный кодек, подходит ли разрешение потока и достаточно ли пропускной способности сети для просмотра в реальном времени. Для межсетевых проектов также следует проверить маршрутизацию, правила firewall, планирование VLAN и политику безопасности.

Для проектов с несколькими станциями или вышестоящими платформами рекомендуется использовать шлюз доступа к видео для стандартизации доступа и преобразования потоков. Becke Telcom можно рассмотреть там, где SIP-интеркомы, диспетчерская связь, аварийные точки помощи и видео-связь должны быть объединены в практическое дорожное коммуникационное решение.

Операционная ценность

Более быстрая реакция и лучшая ситуационная осведомленность

Когда голос и видео связаны, оператор быстро понимает, что происходит на полосе оплаты. Это уменьшает повторные вопросы, улучшает оценку события и помогает персоналу реагировать точнее. Для необслуживаемых или полуобслуживаемых сервисных точек это особенно важно.

Система может поддерживать ежедневные запросы обслуживания, помощь с оплатой, сообщения о неисправностях, экстренную помощь, обработку аномалий на полосе и проверку инцидентов. Она повышает практическую ценность как интеркомной системы, так и системы видеонаблюдения.

Масштабируемая основа для дорожной связи

Хорошо спроектированная система связи интеркомов и камер — это не просто однофункциональный проект. Она может стать частью более крупной дорожной платформы связи и командования. Благодаря SIP-связи, интеграции видеошлюза, управлению видео GB/T28181 и диспетчерской связке система может поддерживать будущее расширение на пункты оплаты, сервисные зоны, тоннели, мосты и региональные командные центры.

Такая архитектура помогает дорожным операторам перейти от изолированных устройств к координированной связи и видеоответу. Она улучшает совместимость, снижает повторную интеграцию и создает более прочную основу для долгосрочной эксплуатации и обслуживания.

FAQ

Можно ли связать одну камеру с несколькими интеркомами?

Да. В некоторых схемах пунктов оплаты несколько соседних точек помощи могут использовать одну широкоугольную или PTZ-камеру. Система должна определить четкие правила привязки, чтобы оператор всё равно понимал, какой интерком инициировал вызов.

Должна ли каждая полоса использовать фиксированную камеру или PTZ-камеру?

Фиксированные камеры подходят для стабильного обзора полосы, а PTZ-камеры полезны, когда одной камере нужно охватить большую область или отслеживать разные позиции. Для критически важных полос сочетание фиксированной камеры и PTZ-камеры может обеспечить лучшее покрытие.

Нужна ли запись и голоса, и видео?

Она рекомендуется для анализа работы и разрешения споров. Голосовые записи, видеоклипы, время вызова, ID устройства, действия оператора и заметки по событию помогают управленческой команде оценивать качество обслуживания и обработку инцидентов.

Как система может обработать отказ камеры?

Платформа должна поддерживать определение offline-статуса, аварийные уведомления и резервные правила. Если основная камера недоступна, диспетчерская консоль может переключиться на ближайшую резервную камеру или показать оператору предупреждение.

Что нужно проверить перед приемкой проекта?

Приемочные испытания должны включать кнопочный вызов, SIP-регистрацию, скорость появления видео, доступ к потокам RTSP или GB/T28181, совместимость кодеков, отображение на диспетчерском рабочем месте, связь с записью, сетевую задержку, условия перегрузки и восстановление после сбоя устройства или сети.
