Нефтехимические предприятия, нефтегазовые объекты, шахты, энергетические площадки и зоны хранения опасных материалов часто сочетают наличие взрывоопасных газов или пыли с высоким уровнем шума, влажностью, коррозией и воздействием внешней среды. При утечке газа, пожарной тревоге, отказе оборудования или чрезвычайной ситуации с персоналом диспетчерскому центру требуется не просто громкоговоритель, способный воспроизвести объявление.
Операторы должны определить, в какую зону следует передать сообщение, сможет ли персонал понять его при реальном производственном шуме, подходит ли полевое оборудование для классифицированной зоны и каким образом работники смогут передать информацию обратно в диспетчерский центр.
Поэтому взрывозащищённую систему PA следует рассматривать как спроектированную коммуникационную систему, а не как набор громкоговорителей для опасных зон. Проект должен координировать оборудование для взрывоопасных зон, акустическое покрытие, полевую связь, приоритет оповещения, интерфейсы сигнализации и работу диспетчерского центра.
Практичный принцип проектирования прост: взрывозащита определяет безопасную пригодность полевого оборудования, а пейджинг, интерком и аварийное оповещение являются коммуникационными функциями системного уровня.
Взрывозащищённая PA-система и стандартная PA-система
Обычная PA-система в основном решает задачи распределения аудио, разделения на зоны оповещения и обеспечения покрытия. У PA-системы, используемой на опасном промышленном объекте, есть дополнительное требование: электрическое оборудование, установленное внутри классифицированной зоны, должно соответствовать условиям именно этой среды.
Это требование прежде всего относится к полевым устройствам: взрывозащищённым телефонам, интерком-станциям, громкоговорителям, звуковым и световым сигнальным устройствам, аварийным кнопкам и связанным электрическим интерфейсам. Разные точки установки могут иметь различные классификации опасных зон, группы газов или пыли, температурные требования и условия окружающей среды.
Поэтому одной надписи «взрывозащищённое» недостаточно для выбора оборудования. Инженеры должны проверить, соответствует ли конкретная модель изделия и область её сертификации реальному месту установки.
Одновременно коммуникационная система должна управлять приоритетом аварийных сообщений, учитывать окружающий шум, обеспечивать покрытие оповещением и принимать обратную связь от полевого персонала.
Эффективный проект должен отвечать на два разных вопроса: можно ли безопасно установить это устройство здесь? и дойдёт ли нужное сообщение до нужных людей ясно и разборчиво при возникновении инцидента?
Опасные и безопасные зоны
Взрывозащищённая PA-система не означает, что каждый сервер, диспетчерская консоль, сетевой коммутатор и устройство диспетчерского центра должны иметь взрывозащищённый корпус. В большинстве промышленных проектов оборудование разделяется в зависимости от места его установки.
Серверы IP PBX, SIP-серверы, системы записи, диспетчерские платформы и операторские консоли обычно устанавливаются в диспетчерской или аппаратной, находящейся в безопасной зоне. Эти устройства выполняют маршрутизацию вызовов, управление оповещением, запись, поддержку рабочих процессов операторов и системную интеграцию.

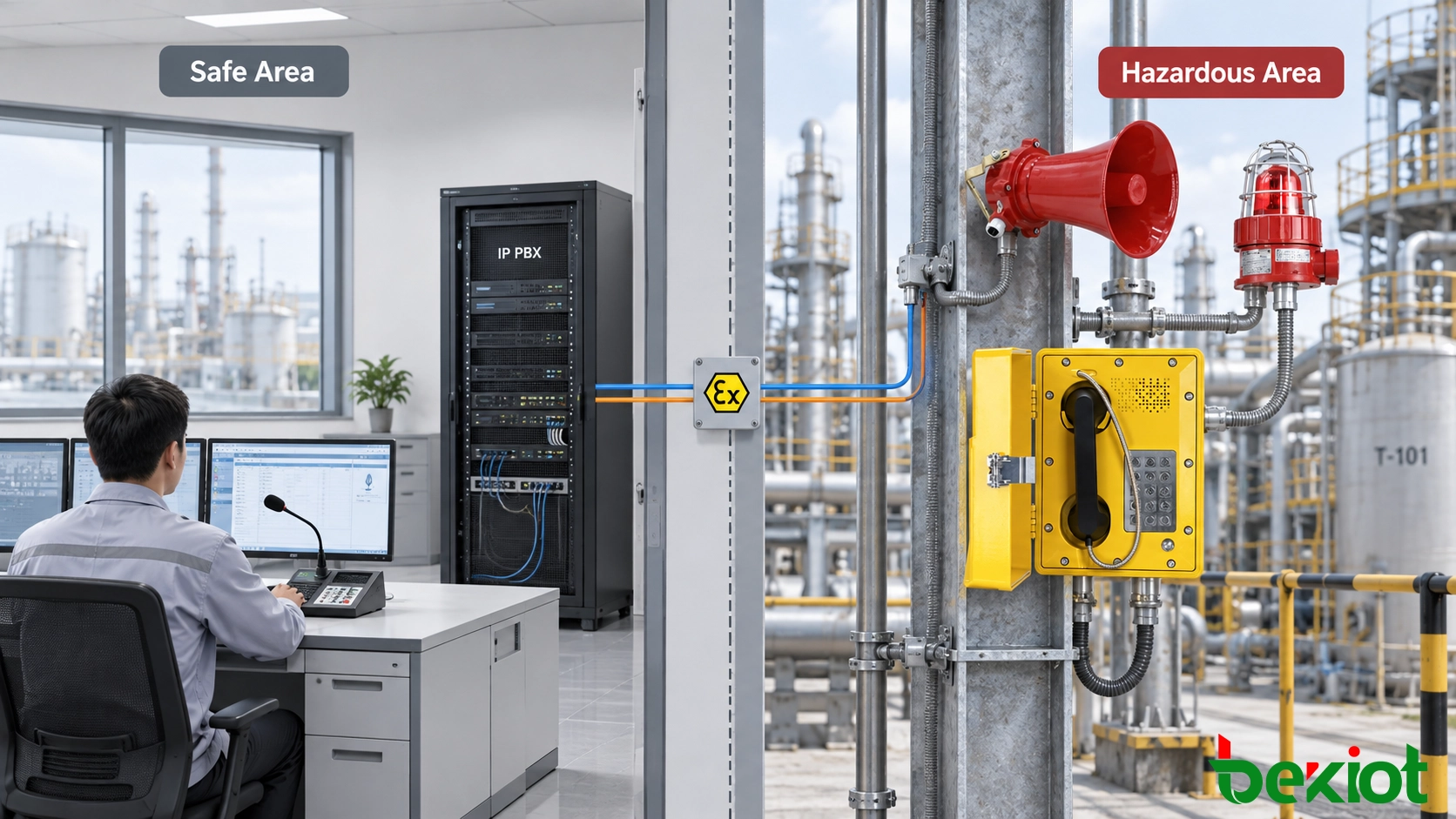

В классифицированной полевой зоне требования к взрывоопасным местам становятся критическими. Типичные полевые устройства могут включать взрывозащищённые телефоны, например взрывозащищённый SIP-телефон EX-BH621, интерком-станции для опасных зон, подходящие громкоговорители, звуковые и световые сигнальные устройства и аварийные точки вызова.
Такая архитектура позволяет размещать серверы, оборудование IP PBX и операторские рабочие места в доступной контролируемой среде, а полевые устройства выбирать в соответствии с требованиями безопасности конкретной зоны установки.
Пригодность устройства для Zone 1, Zone 2, зоны Class/Division или другой классификации опасной зоны должна подтверждаться на основании стандартов проекта и сертификационных документов конкретной модели изделия. Нельзя автоматически считать, что сертификат одного изделия распространяется на другое.
Степень защиты от окружающей среды также необходимо проверять отдельно. IP65, IP66 и аналогичные степени защиты являются характеристиками конкретного изделия. Наружное размещение, влажность, пыль, соляной туман, температура и коррозия могут предъявлять дополнительные требования помимо самой взрывозащиты.
Выбор и размещение громкоговорителей
Выбор громкоговорителей не следует начинать только с мощности. Практическая цель заключается в том, чтобы персонал мог понимать сообщение при реальном уровне шума во время нормальной работы предприятия или в аварийных условиях.
Рупорные громкоговорители часто применяются на открытых площадках, в местах с высоким уровнем шума и там, где требуется направленное покрытие, например в резервуарных парках, зонах погрузки и технологических установках. Другие типы промышленных громкоговорителей могут лучше подходить для коридоров, платформ или зон, где требуется более равномерное покрытие.
При размещении громкоговорителей следует учитывать:
уровень окружающего шума;
места, где персонал обычно работает или перемещается;
высоту установки громкоговорителей;
направление распространения звука;
препятствия, создаваемые оборудованием, ёмкостями и трубопроводами;
отражения от металлических конструкций и поверхностей зданий;
дождь, коррозию, температуру и другие воздействия окружающей среды.
Увеличение мощности усилителя или громкоговорителя не означает автоматического повышения разборчивости. Неправильная ориентация, чрезмерное перекрытие звуковых источников или сильная реверберация могут затруднить понимание речи даже при высоком измеренном уровне звука.
В зонах с высоким уровнем шума широкополосный звук, правильное размещение громкоговорителей и подходящее акустическое проектирование могут повысить разборчивость речи, однако фактические характеристики всё равно следует проверять в реалистичных условиях объекта. Практическое испытание системы оповещения на месте обычно более информативно, чем ориентация только на номинальную мощность из технического паспорта.
Детали монтажа также являются частью проектирования для опасных зон. Кабельные вводы, сальники, схемы соединений, крепёж и методы проводки должны рассматриваться вместе с сертифицированным оборудованием. Соответствие самого устройства требованиям не делает произвольный способ монтажа допустимым.
Интерком и оповещение
Система публичного оповещения в первую очередь является способом связи «один ко многим». Однако при реагировании на промышленные инциденты информация часто должна передаваться в обоих направлениях.
Если объект использует только громкоговорители, диспетчерская может передавать инструкции, но не сможет сразу подтвердить, услышал ли их персонал, изменяются ли условия на месте и требуется ли дополнительная помощь.

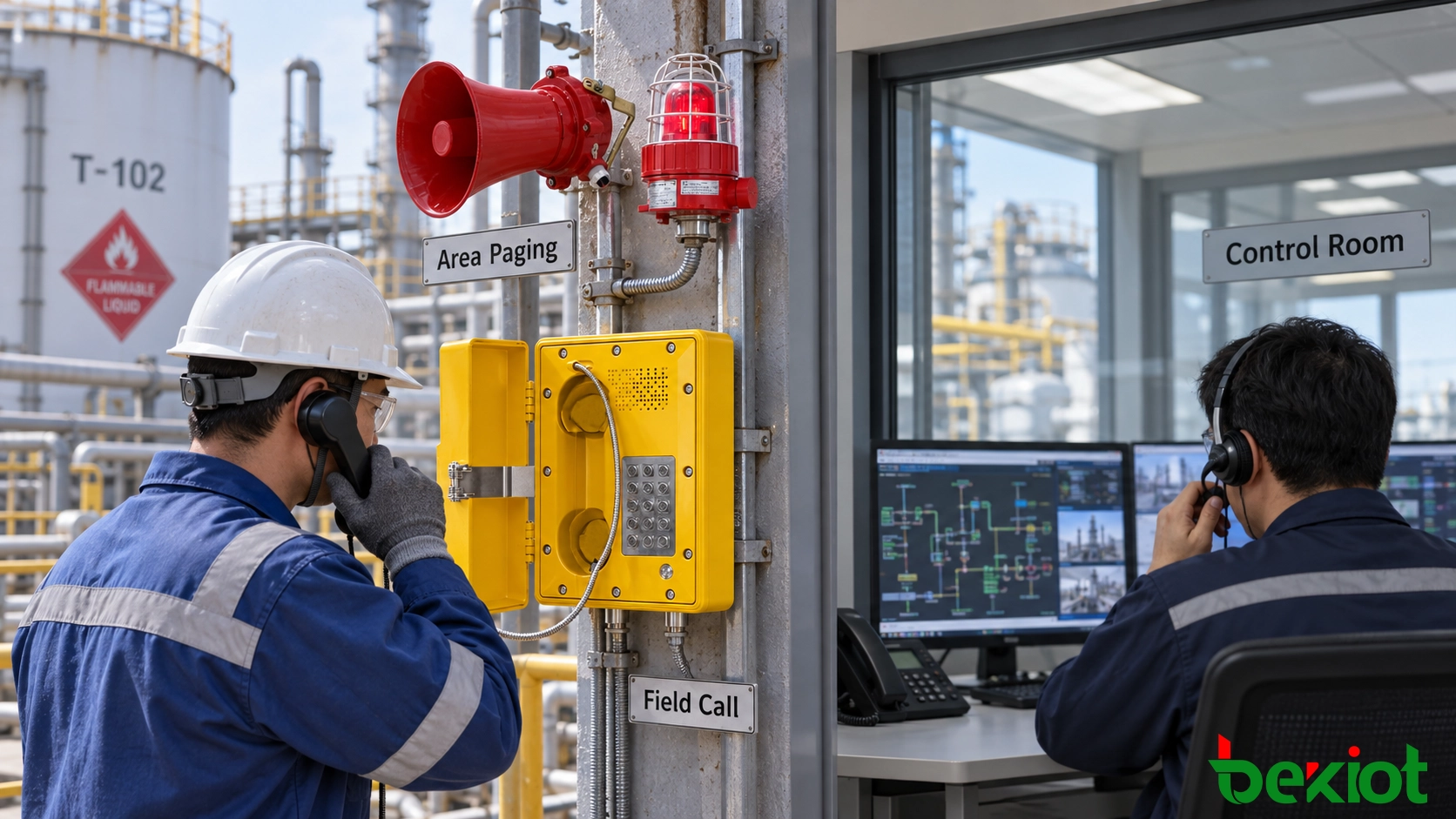

Поэтому взрывозащищённые телефоны, SIP-интеркомы для опасных зон или аварийные станции вызова могут устанавливаться там, где полевому персоналу необходим прямой канал связи с диспетчерским центром.
Типичная последовательность работы может выглядеть так:
Полевой вызов → Ответ диспетчерской → Подтверждение места и ситуации → Связь с группой реагирования → Оповещение зоны → Постоянная обратная связь с поля
В SIP/IP-архитектуре полевые коммуникационные терминалы могут регистрироваться на IP PBX или коммуникационной платформе. В диспетчерской операторы могут использовать диспетчерское ПО или специализированный терминал, например диспетчерскую консоль DSC-BD156-IP, чтобы отвечать на полевые вызовы, связываться с персоналом реагирования и координировать действия по оповещению.
Групповые вызовы, конференции, запись, резервные направления, переадресация и правила приоритета зависят от реальной конфигурации IP PBX и диспетчерской системы. SIP предоставляет основу связи, но сама поддержка SIP не означает, что каждый терминал автоматически поддерживает аварийное прерывание, управление оповещением или диспетчерские функции.
Для опасных промышленных объектов сочетание оповещения для широкого уведомления и интеркома для обратной связи с поля часто полезнее, чем односторонняя система объявлений, особенно когда ситуация продолжает развиваться.
Оповещение, запускаемое тревогой
Нефтехимические, нефтегазовые, энергетические и другие крупные промышленные объекты часто уже используют системы Fire & Gas, пожарную сигнализацию, газовый мониторинг, CCTV или SCADA. Взрывозащищённая PA-система может быть связана с этими событиями, если сторонняя система предоставляет совместимый способ интеграции.
Например, система обнаружения газа может отправить событие на диспетчерскую или коммуникационную платформу через API, цифровой I/O, релейный контакт или другой поддерживаемый интерфейс. Затем платформа может определить затронутую зону и получить связанные с этой зоной ресурсы оповещения, полевой связи и видео.
Типичный сценарий реагирования может быть следующим:
Событие тревоги → Определение зоны → Проверка на месте или по видео → Выбор зоны оповещения → Аварийное сообщение → Обратная связь с поля → Запись события
После определения затронутой зоны оповещение может сочетаться с локальными предупреждающими устройствами. Если требуется одновременно звуковая и визуальная индикация, в подходящих опасных местах может устанавливаться взрывозащищённая светозвуковая сигнализация в соответствии с её сертификацией и требованиями к монтажу.
Каждая система при этом сохраняет отдельную роль. SIP обеспечивает голосовую связь, система сигнализации формирует событие, CCTV предоставляет визуальную информацию, SCADA передаёт соответствующее состояние технологического процесса, а диспетчерская или прикладная платформа организует эти ресурсы по заранее определённым рабочим правилам.
Необходимо также определить границы автоматизации. Некоторые действия по уведомлению могут запускаться автоматически, тогда как решения об эвакуации, остановке технологического процесса или других высокорисковых операциях могут требовать подтверждения уполномоченного оператора.
Поэтому интеграцию с сигнализацией следует понимать как согласованный результат настроенных интерфейсов и рабочей логики, а не как функцию, которую самостоятельно выполняет один взрывозащищённый громкоговоритель.
Такая архитектура подходит и для нефтяных и нефтехимических объектов, где вызовы из опасных зон, оповещение и аварийные уведомления должны работать совместно. Связанный пример внедрения — взрывозащищённая система публичного оповещения и вызова для нефтяного объекта.
SIP PA и PAGA
Взрывозащищённые PA-системы и PAGA-системы пересекаются по функциям во многих промышленных применениях, однако эти два термина не следует автоматически считать взаимозаменяемыми.
Взрывозащищённая PA-система на базе SIP/IP обычно ориентирована на оповещение в опасных зонах, полевые вызовы, зональную коммуникацию и связь с диспетчерской. Она может объединять взрывозащищённые телефоны, SIP-интеркомы, промышленные громкоговорители, IP PBX и диспетчерские функции.
PAGA означает Public Address and General Alarm. В крупных нефтегазовых, морских, нефтехимических и критически важных промышленных проектах PAGA-система также может уделять повышенное внимание:
приоритету между публичным оповещением и общей тревогой;
заранее заданным сигналам тревоги и аварийным голосовым сообщениям;
аварийному покрытию больших территорий;
мониторингу неисправностей системы;
резервированию критического оборудования и каналов связи;
интерфейсам с Fire & Gas и другими системами безопасности;
проектным требованиям к испытаниям и приёмке.
Для небольшого промышленного объекта, где основными задачами являются зональное оповещение и полевая связь, SIP/IP-система PA для опасных зон может обеспечить подходящую архитектуру. Более крупным объектам с требованиями General Alarm может потребоваться более структурированный проект PAGA-системы, охватывающий приоритеты тревог, мониторинг неисправностей, резервирование и интерфейсы с системами Fire & Gas.
Если необходимы и широкомасштабное оповещение, и двусторонняя полевая связь, система пейджинга и интерком-оповещения может служить полезной референсной архитектурой для объединения одностороннего оповещения с полевой связью.
Контрольный список внедрения
Проект взрывозащищённой PA-системы не следует начинать с вопроса о том, сколько громкоговорителей нужно приобрести. Первый шаг — подтвердить условия опасной зоны, среду монтажа, уровень окружающего шума, требуемую полевую связь и доступные интерфейсы сигнализации.
| Пункт проектирования | Что необходимо подтвердить |
|---|---|
| Опасная зона | Классификация Zone/Class и газовая или пылевая среда |
| Взрывозащита | Покрывает ли сертификация конкретного изделия место установки |
| Защита от окружающей среды | Степень IP, температура, коррозия, соляной туман и механические воздействия |
| Окружающий шум | Фоновый шум при нормальной работе и пиковых режимах оборудования |
| PA-устройства | Тип громкоговорителя, мощность, направление, высота монтажа и расположение |
| Полевая связь | Необходимость двусторонней обратной связи, аварийных точек вызова и количество терминалов |
| Приоритет оповещения | Соотношение между обычными, тревожными и аварийными объявлениями |
| Интерфейсы сигнализации | Fire & Gas, I/O, API, реле и другие доступные интерфейсы |
| Питание | Основное питание, UPS и необходимое резервное питание |
| Полевой монтаж | Кабели, вводы, проводка, способы крепления и сертифицированные аксессуары |
Проекты модернизации также требуют инвентаризации существующих систем оповещения, телефонии, сигнализации и видео. Исправное оборудование не всегда необходимо заменять. В зависимости от доступных интерфейсов его можно подключить напрямую, через шлюз или на уровне платформы.
Практическая инженерная последовательность:

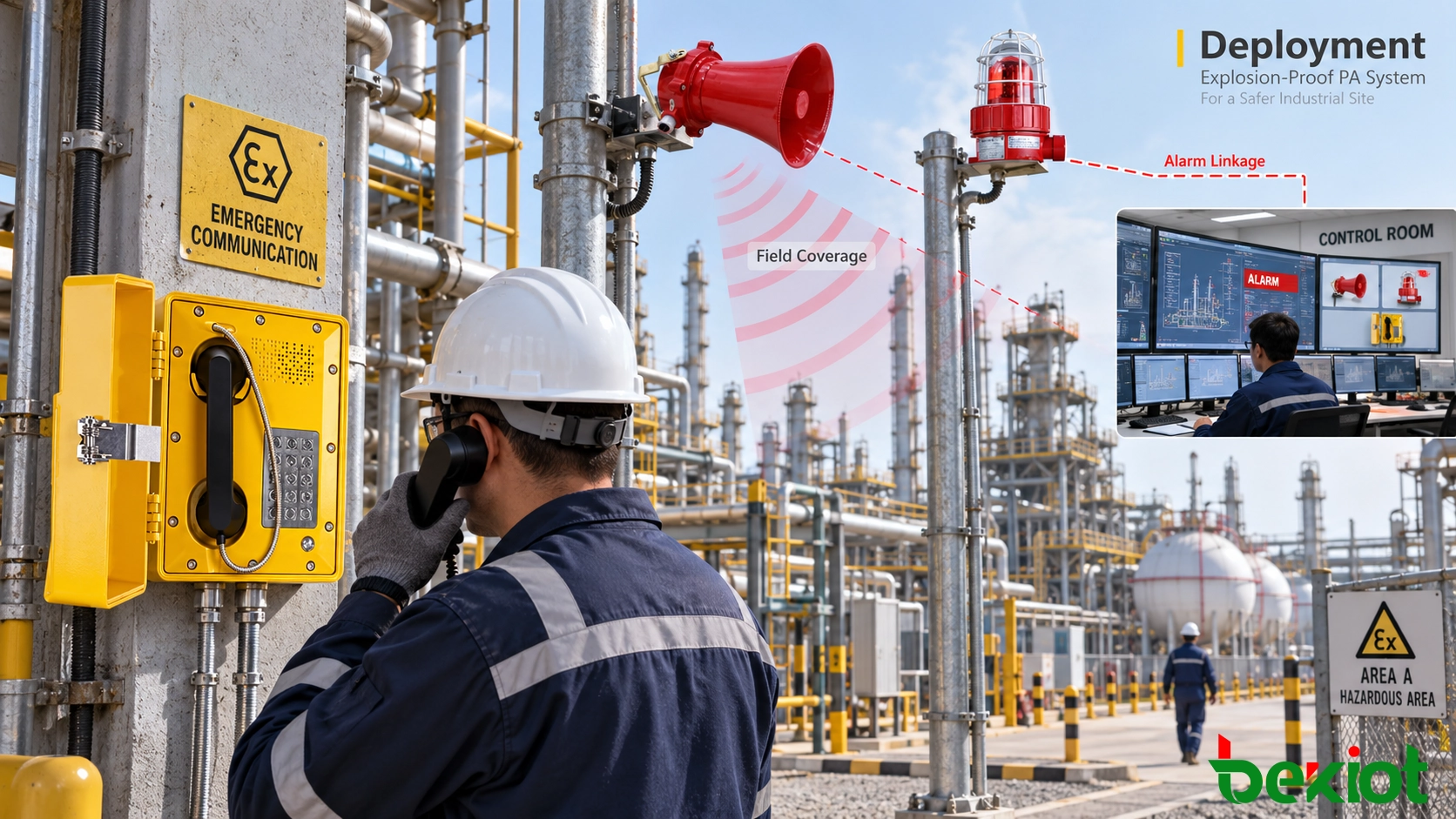

Анализ опасной зоны → Обследование среды и шума → Выбор PA-устройств → Размещение в поле → Проектирование точек интеркома → Анализ интерфейсов сигнализации → Интеграция платформы → Испытания взаимодействия → Приёмка на объекте
Успех взрывозащищённой PA-системы определяется не количеством установленных громкоговорителей для опасных зон. Система должна отвечать на четыре практических вопроса: кто должен услышать сообщение? Сможет ли он понять его в реальных рабочих условиях? Как персонал сможет передать обратную связь? Какие коммуникационные ресурсы должны быть активированы при возникновении тревоги?
Becke Telcom может оценить классификацию опасных зон, окружающий шум, места установки средств оповещения, требования к полевым вызовам, интерфейсы сторонней сигнализации и существующие сетевые условия до определения необходимых взрывозащищённых коммуникационных терминалов, SIP/IP-платформы и способа управления. Степень взрывозащиты, защита от окружающей среды и область сертификации каждого устройства всегда должны проверяться применительно к реальной зоне установки и сертификату конкретной модели изделия.
