При развертывании телефонной системы, IP PBX или платформы командно-диспетчерской связи часто требуется внешняя связь. Пользователям может понадобиться звонить на мобильные телефоны, городские номера, номера обслуживания клиентов, экстренные контакты или абонентам публичной телефонной сети за пределами внутренней сети связи. Для этого внутренняя телефонная система должна быть подключена к публичной телефонной сети, предоставляемой оператором связи.

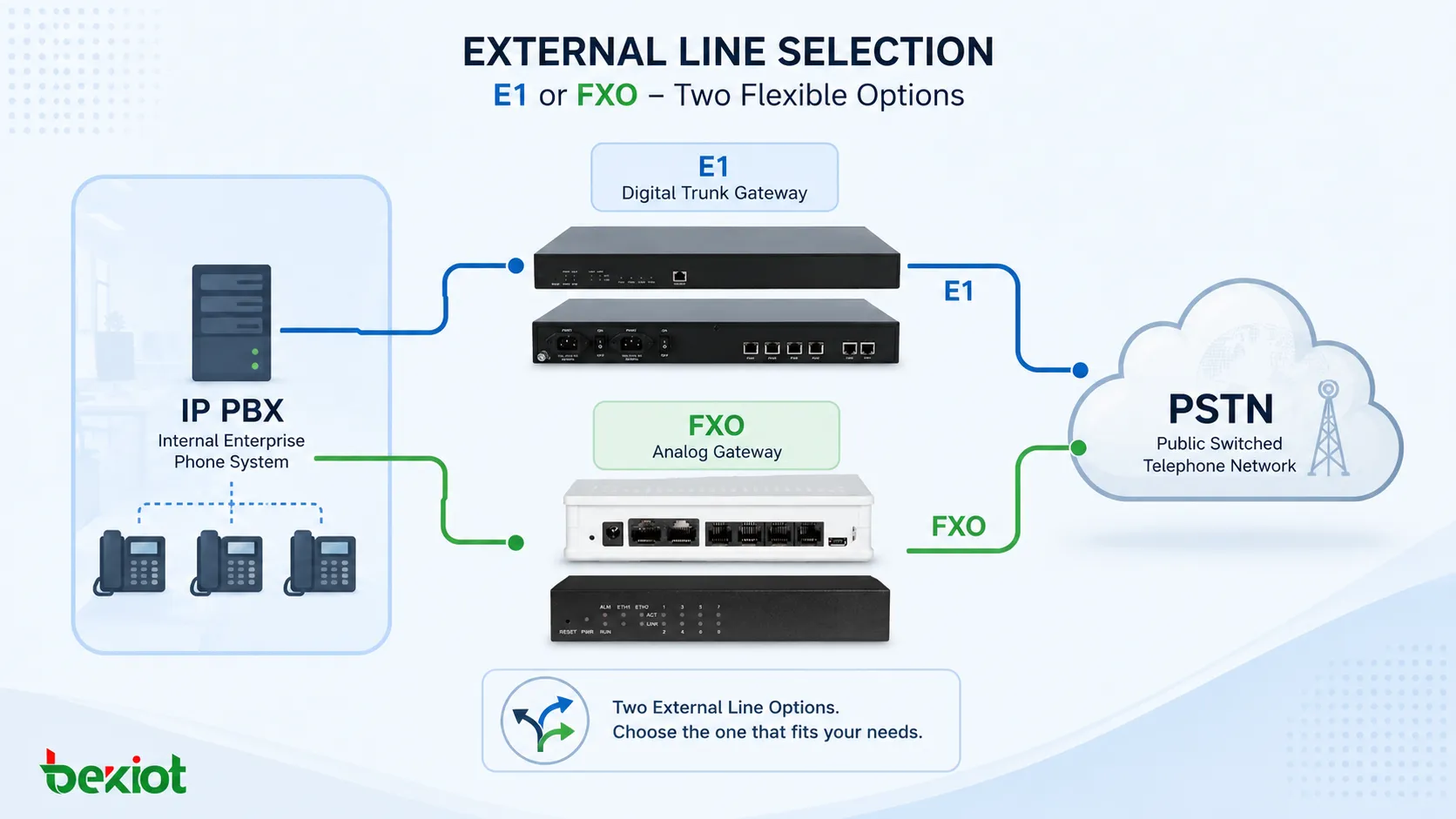

В реальных проектах обычно используются три способа подключения внутренней телефонной системы к публичной телефонной сети: аналоговый транк FXO, цифровой транк E1 и IP-транк IMS. FXO и E1 используют физические линии, тогда как IMS использует IP-доступ и обычно сильнее контролируется со стороны оператора. В этой статье рассматриваются наиболее распространенные варианты физических линий: FXO и E1.
Почему важно планировать внешние линии
Внутренняя телефонная система может управлять внутренними номерами, внутренними вызовами, группами вызова, записью, диспетчерскими местами и бизнес-процессами. Однако одной внутренней связи для большинства организаций недостаточно. Офисам, командным центрам, заводам, службам поддержки и дежурным помещениям часто необходимо связываться с внешними мобильными телефонами и пользователями фиксированной связи.
Выбор внешней линии напрямую влияет на одновременную емкость вызовов, управление номерами, сложность монтажа, ежемесячную стоимость услуги и дальнейшее масштабирование. Если выбранный тип линии слишком мал, пользователи могут столкнуться с занятыми линиями и неудачными исходящими вызовами. Если тип линии избыточен, проект будет оплачивать лишние расходы на доступ и обслуживание.
Поэтому ключевой вопрос не просто «может ли система совершать внешние вызовы?». Более точный вопрос: сколько внешних вызовов должно выполняться одновременно, какая презентация номера требуется и ближе ли проект к небольшому офису или к контакт-центру с высокой нагрузкой.
Доступ FXO для малых и средних внедрений

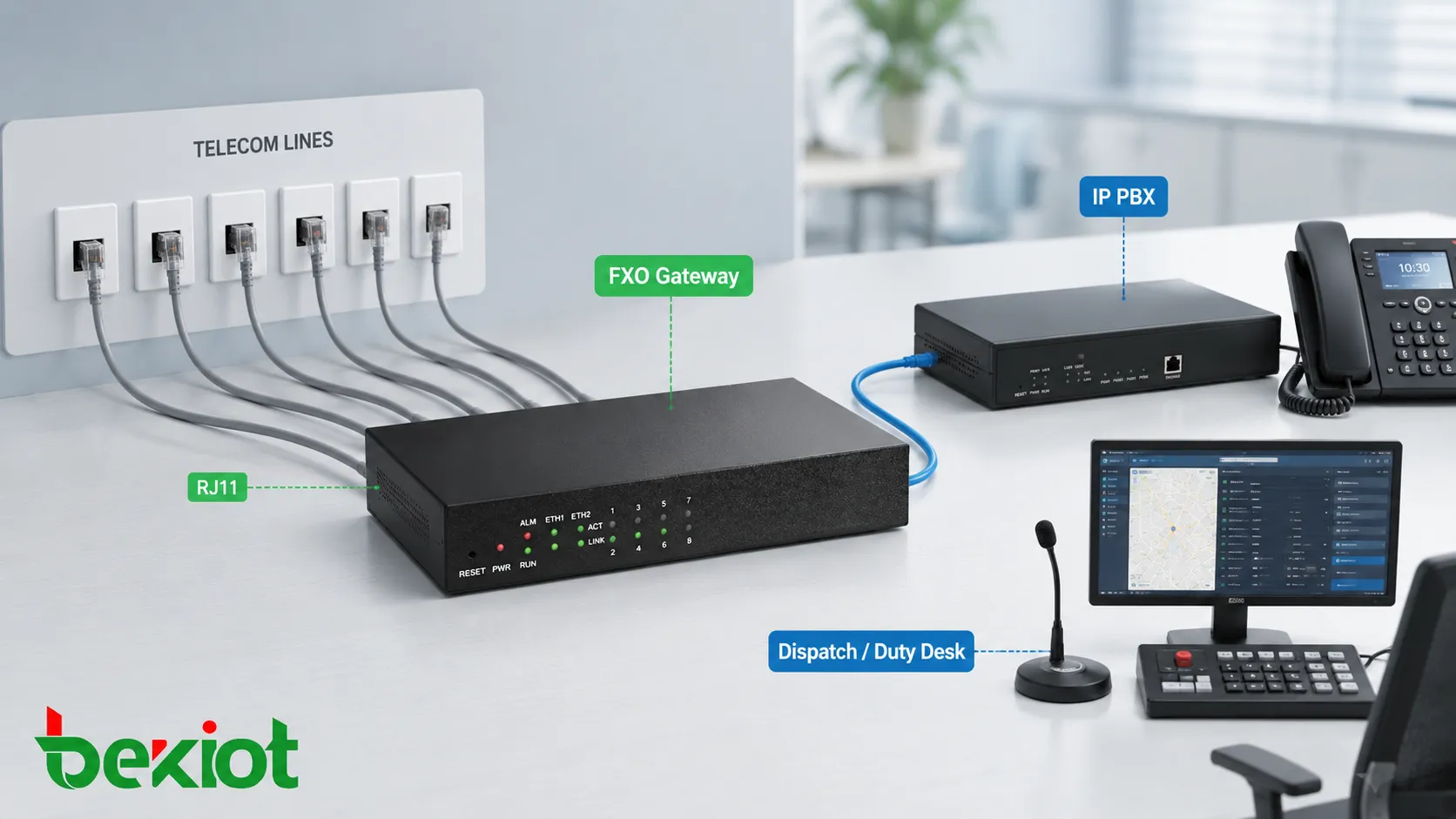

FXO означает Foreign Exchange Office. В проектах телефонных шлюзов порт FXO используется для подключения стандартной аналоговой телефонной линии, предоставленной оператором связи. Каждая аналоговая линия обычно представляет собой двухпроводную телефонную линию и часто подключается через интерфейс RJ11.
Главная особенность FXO — простая схема одна линия для одного вызова. Одна физическая аналоговая линия поддерживает один одновременный вызов. Если в проекте к публичной сети подключена только одна линия FXO, одновременно активным может быть только один внешний вызов. Когда эта линия занята, другие пользователи не могут использовать ее для еще одного входящего или исходящего вызова.
Это означает, что количество линий FXO должно планироваться по требуемой одновременной нагрузке. Если офису нужно восемь одновременных внешних вызовов, обычно требуется восемь аналоговых телефонных линий от оператора и FXO-шлюз с достаточным числом портов FXO. Оператор заводит физические линии в аппаратную, а монтажник подключает их к FXO-шлюзу.
Связанное решение: /analog-gateway/
Управление номерами и аналоговая транковая услуга
FXO легко понять и просто подключить, но у него есть распространенное бизнес-ограничение. Если компания заказывает восемь аналоговых телефонных линий, оператор может предоставить восемь отдельных телефонных номеров. Для обычного использования внутренних номеров это может быть приемлемо. Для единого корпоративного номера или входа службы поддержки это не всегда удобно.
В такой ситуации организации может потребоваться заказать у оператора аналоговую транковую услугу. Такая услуга может привязать несколько аналоговых линий к одному основному номеру, позволяя внешним пользователям звонить на единый номер, а оператор будет распределять вызовы по доступным аналоговым линиям.
Однако такая услуга может увеличить ежемесячную стоимость и зависеть от местной политики оператора. Перед окончательным выбором FXO проектной команде следует уточнить привязку номеров, отображение Caller ID, распределение входящих вызовов и стоимость услуги.
Цифровой транк E1 для вызовов с высокой одновременностью
E1 — это метод доступа через цифровой транк, широко используемый в корпоративных телефонных системах и межсоединениях с операторами. В телефонных проектах E1 обычно используется с сигнализацией ISDN PRI, хотя в некоторых телеком-средах может применяться и сигнализация SS7. Для большинства корпоративных и диспетчерских приложений ISDN PRI является более распространенным вариантом.

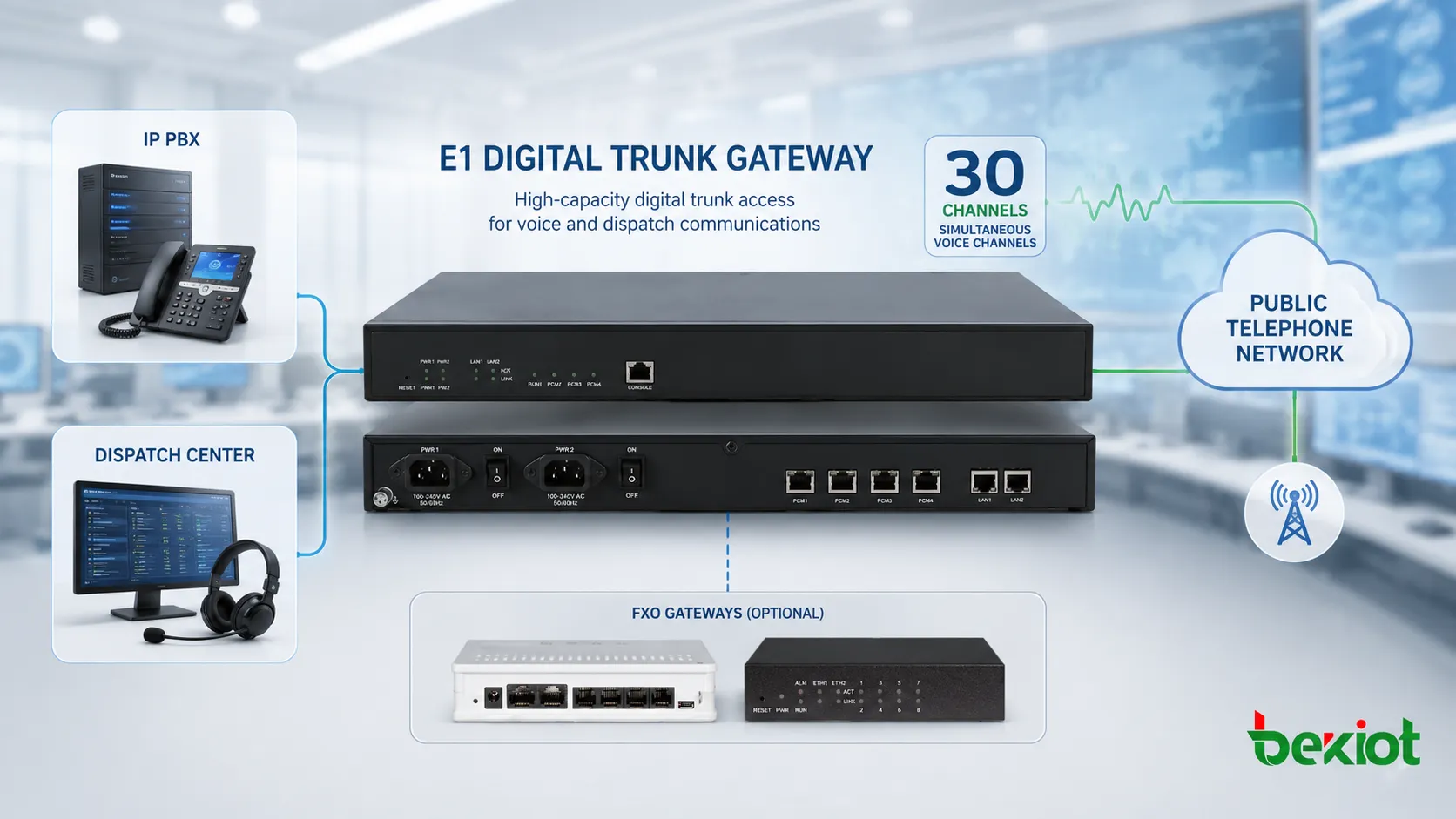

Главное преимущество E1 — высокая емкость вызовов по одной физической линии. Одна линия E1 обычно переносит 30 голосовых каналов. На практике это означает, что один транк E1 может поддерживать до 30 одновременных внешних вызовов через одно цифровое транковое подключение.
Это делает E1 подходящим для сценариев с большой голосовой нагрузкой, таких как центры приема экстренных вызовов, центры обслуживания клиентов, исходящие call-центры, командно-диспетчерские центры, транспортные операционные центры и крупные организации с частой внешней связью.
Бизнес-преимущества транкового доступа E1
По сравнению с множеством отдельных линий FXO, E1 обычно лучше подходит для единого управления номерами. Один основной номер может поддерживать несколько одновременных вызовов. Входящие вызовы могут использовать один опубликованный номер, а исходящие вызовы могут показывать единый номер вызывающего абонента в соответствии с настройками оператора и политикой проекта.
Это важно для организаций, которым нужен профессиональный внешний коммуникационный образ. Клиенты, граждане, партнеры или полевые команды могут звонить на один номер вместо запоминания множества отдельных аналоговых номеров. Для подразделений с высокой нагрузкой это повышает непрерывность работы и упрощает управление номерами.
Доступ E1 обычно требует E1-транкового шлюза или телефонной системы с интерфейсной картой E1. Заявка, установка и настройка параметров могут быть сложнее, чем у FXO. Во время ввода в эксплуатацию необходимо проверить параметры сигнализации, источник синхронизации, фрейминг, настройки PRI, формат номеров и конфигурацию на стороне оператора.
Связанное решение: /trunk-gateway/
Ключевые различия между FXO и E1
FXO и E1 оба могут обеспечить стабильный доступ по физическим линиям к публичной телефонной сети. Оба широко используются в проектах IP PBX и диспетчерской связи. Различия заключаются в емкости, работе с номерами, структуре затрат, сложности установки и целевом сценарии.
| Пункт сравнения | Аналоговая линия FXO | Цифровой транк E1 |
|---|---|---|
| Тип линии | Аналоговая телефонная линия | Цифровая транковая линия |
| Типовой интерфейс | Двухпроводное подключение RJ11 | Интерфейс E1, обычно с сигнализацией ISDN PRI |
| Емкость вызовов | Одна линия поддерживает один одновременный вызов | Одна линия E1 обычно поддерживает 30 голосовых каналов |
| Управление номерами | Несколько линий могут означать несколько номеров, если не подключена транковая услуга | Лучше подходит для одного основного номера с многоканальной одновременностью |
| Сложность внедрения | Простая проводка и легкий доступ | Требуется согласование параметров сигнализации и настройка шлюза |
| Лучшее применение | Малые офисы, небольшие диспетчерские системы, внешние вызовы с низкой одновременностью | Call-центры, экстренные центры, крупные офисы, диспетчерские платформы с высокой нагрузкой |
Когда FXO является лучшим выбором
FXO подходит, когда системе требуется только ограниченное число внешних линий. Для малых офисов, дежурных помещений объектов, небольших заводов, общественных сервисных пунктов и легких диспетчерских приложений FXO может быть практичным и контролируемым по стоимости вариантом.
Он также подходит, когда монтаж должен быть простым. Аналоговые линии понятны, проводка RJ11 знакома многим монтажникам, а поиск неисправностей относительно прямолинеен. Если одновременная внешняя нагрузка ниже примерно 20 линий, FXO может оставаться удобным в зависимости от условий местного оператора.
Однако FXO следует выбирать осторожно, если организации нужен единый номер, частые входящие вызовы или дальнейшее расширение. Заказ большого количества аналоговых линий может усложнить кабельную инфраструктуру, а привязка номеров может увеличить стоимость услуги.
Когда E1 имеет больше смысла
E1 является более сильным вариантом, когда проект требует высокой емкости одновременных вызовов. Один транк E1 обеспечивает намного большую емкость, чем одна аналоговая линия, поэтому подходит организациям с частой внешней связью.
Он также лучше подходит для централизованной презентации номера. Если организации нужен один опубликованный номер, несколько одновременных входящих вызовов и единый исходящий Caller ID, E1 обычно обеспечивает более чистую бизнес-структуру, чем множество отдельных аналоговых линий.
Компромисс в том, что E1 обычно имеет более высокую стоимость подключения, более высокую стоимость услуги и более высокие технические требования при установке. Его следует планировать совместно с оператором, поставщиком шлюза, инженером PBX и интегратором проекта, чтобы избежать несовпадения сигнализации или проблем с нумерацией.
Проектирование внешних линий для IP PBX и диспетчерских систем
В проекте IP PBX шлюз внешних линий служит мостом между внутренней SIP-системой и публичной телефонной сетью. Внутренние пользователи звонят через SIP-расширения, а шлюз преобразует вызов в аналоговые линии FXO или цифровые каналы E1.
В командно-диспетчерской системе проект может быть сложнее. Платформа может поддерживать дежурные места, маршрутизацию экстренных вызовов, запись разговоров, связь с системой оповещения, интеграцию радиосвязи, доступ к горячим линиям и многостороннюю координацию. В этом случае при планировании внешних линий нужно учитывать не только количество вызовов, но и рабочий процесс.
Becke Telcom можно рассматривать как легкую справочную опцию для проектов, где нужны интеграция IP PBX, доступ через шлюз, диспетчерская связь и планирование внешних линий. Главное — подбирать тип шлюза и емкость транка под реальные сервисные потребности, а не только по количеству портов.
Контрольный список перед заказом линий
Перед заказом услуги FXO или E1 проектной команде следует сначала оценить одновременные внешние вызовы. Сюда входят входящие, исходящие, экстренные вызовы, звонки службы поддержки и возможная нагрузка в часы пик. Систему не следует проектировать только по среднему объему вызовов.
Команде также нужно подтвердить требования к номерам. Некоторым организациям нужен один основной номер. Другим нужны номера подразделений, номера горячих линий или правила отображения Caller ID. Эти детали влияют на то, что лучше подходит: аналоговая транковая услуга или цифровой транковый доступ.
Наконец, инженеры должны проверить совместимость оборудования. FXO требует достаточного количества портов аналогового шлюза. E1 требует совместимого транкового шлюза или интерфейсной карты PBX. SIP-регистрация, правила маршрутизации, планы набора, Caller ID, запись и поведение при отказе должны быть проверены до передачи проекта.
Практическая сводка выбора
| Требование проекта | Рекомендуемый вариант | Причина |
|---|---|---|
| Нужно только несколько внешних вызовов | FXO | Простая проводка и меньшая начальная сложность |
| Внешних линий меньше примерно 20 | FXO может подойти | Развертывание аналоговых линий остается управляемым |
| Требуется один основной номер с множеством одновременных вызовов | E1 | Лучшая многоканальная транковая емкость и презентация номера |
| Развертывание call-центра или экстренного центра | E1 | Высокая одновременность и более сильные бизнес-возможности |
| Требуется минимальная техническая сложность | FXO | Настройка обычно проще, чем сигнализация цифрового транка |
| Ожидается долгосрочное расширение | E1 или запланированная миграция транка | Цифровой транковый доступ более масштабируем для крупных систем |
Заключение
FXO и E1 являются стабильными и практичными способами подключения внутренних телефонных систем, платформ IP PBX и командно-диспетчерских систем к публичной телефонной сети. FXO прост, удобен и подходит для малого доступа к внешним линиям. Каждая аналоговая линия обычно поддерживает один одновременный вызов, поэтому количество линий должно соответствовать ожидаемой одновременной нагрузке.
E1 лучше подходит для крупных и высоконагруженных сценариев. Одна линия E1 обычно поддерживает 30 одновременных голосовых каналов, что делает ее лучшим выбором для call-центров, экстренных центров, диспетчерских комнат и организаций, которым нужен один основной номер с многоканальной емкостью.
Правильный выбор зависит от объема вызовов, стратегии нумерации, условий оператора, бюджета, совместимости шлюза и будущего расширения. Для небольших проектов FXO может быть проще и экономичнее. Для крупных систем с высокой нагрузкой и более сильными бизнес-требованиями E1 обычно является более профессиональным транковым методом доступа.
Частые вопросы
Можно ли использовать FXO и E1 в одной телефонной системе?
Да. Некоторые системы могут использовать оба типа доступа одновременно. Например, E1 может быть основным транком для большого объема вызовов, а линии FXO — резервом, специальными номерами или локальным аналоговым доступом.
Требует ли E1 настройки на стороне оператора?
Да. Транковый доступ E1 обычно требует согласования с оператором связи. Тип сигнализации, источник синхронизации, формат номеров, правила входящих вызовов, исходящий Caller ID и доступность каналов должны быть подтверждены до ввода в эксплуатацию.
Что произойдет, если все линии FXO заняты?
Если все аналоговые линии уже используются, дополнительные входящие или исходящие вызовы могут завершиться неудачно или получить сигнал занято. Поэтому количество линий FXO должно планироваться по пиковой одновременности, а не только по количеству сотрудников.
IMS лучше, чем FXO и E1?
IMS может быть полезен, потому что использует IP-доступ, но он сильно зависит от политики оператора, разрешений доступа, требований безопасности и совместимости платформы. Некоторые проекты по-прежнему выбирают FXO или E1, потому что физический доступ по линиям понятен, стабилен и проще определяется в традиционных телефонных проектах.
Что нужно протестировать перед сдачей проекта?
Инженеры должны проверить входящие вызовы, исходящие вызовы, емкость одновременных вызовов, отображение Caller ID, запись разговоров, маршрутизацию экстренных вызовов, поведение при отказе, качество эха, обнаружение разрыва соединения и восстановление после сбоя сети или питания.
