Двухтональная многочастотная сигнализация, обычно сокращаемая как DTMF, — это метод звуковой сигнализации, использующий пару тонов для представления ввода с клавиатуры. Когда пользователь нажимает клавишу на телефонной клавиатуре, система одновременно генерирует две частоты: одну из низкочастотной группы и одну из высокочастотной группы. Принимающая система обнаруживает эту пару тонов и преобразует ее в цифру, символ или управляющую команду.

Хотя DTMF тесно связана с традиционной телефонией, она остается актуальной в современных сценариях связи и управления. Системы интерактивного голосового ответа, маршрутизация вызовов, контроль доступа, дистанционное управление, голосовые системы на базе SIP, передача тревог, диспетчерские платформы, радиошлюзы и устаревшие интерфейсные системы все еще могут полагаться на распознавание тонов. Ее долгосрочная ценность основана на простой идее: команды могут проходить по обычному аудиоканалу без отдельного канала данных.

Почему используются две частоты

Главная конструктивная особенность — одновременное использование двух тонов. Каждая допустимая клавиша представлена одной частотой из низкой группы и одной частотой из высокой группы. Это снижает вероятность того, что речь, фоновый звук, линейный шум или музыка будут ошибочно приняты за действительную клавиатурную команду.

Один тон было бы легче случайно имитировать. Человеческая речь содержит множество изменяющихся частотных компонентов, а некоторые гласные или шумы могут совпадать с отдельными частотами. Двухтоновая структура делает распознавание более избирательным, потому что приемник ожидает конкретную пару, допустимое соотношение амплитуд и стабильную длительность.

Такая конструкция дает DTMF звуковое преимущество: сигнал достаточно прост, чтобы проходить через каналы голосового качества, и при этом достаточно структурирован, чтобы надежно декодироваться фильтрами, цифровыми сигнальными процессорами или программными алгоритмами.

Структура сигнала и соответствие клавиш

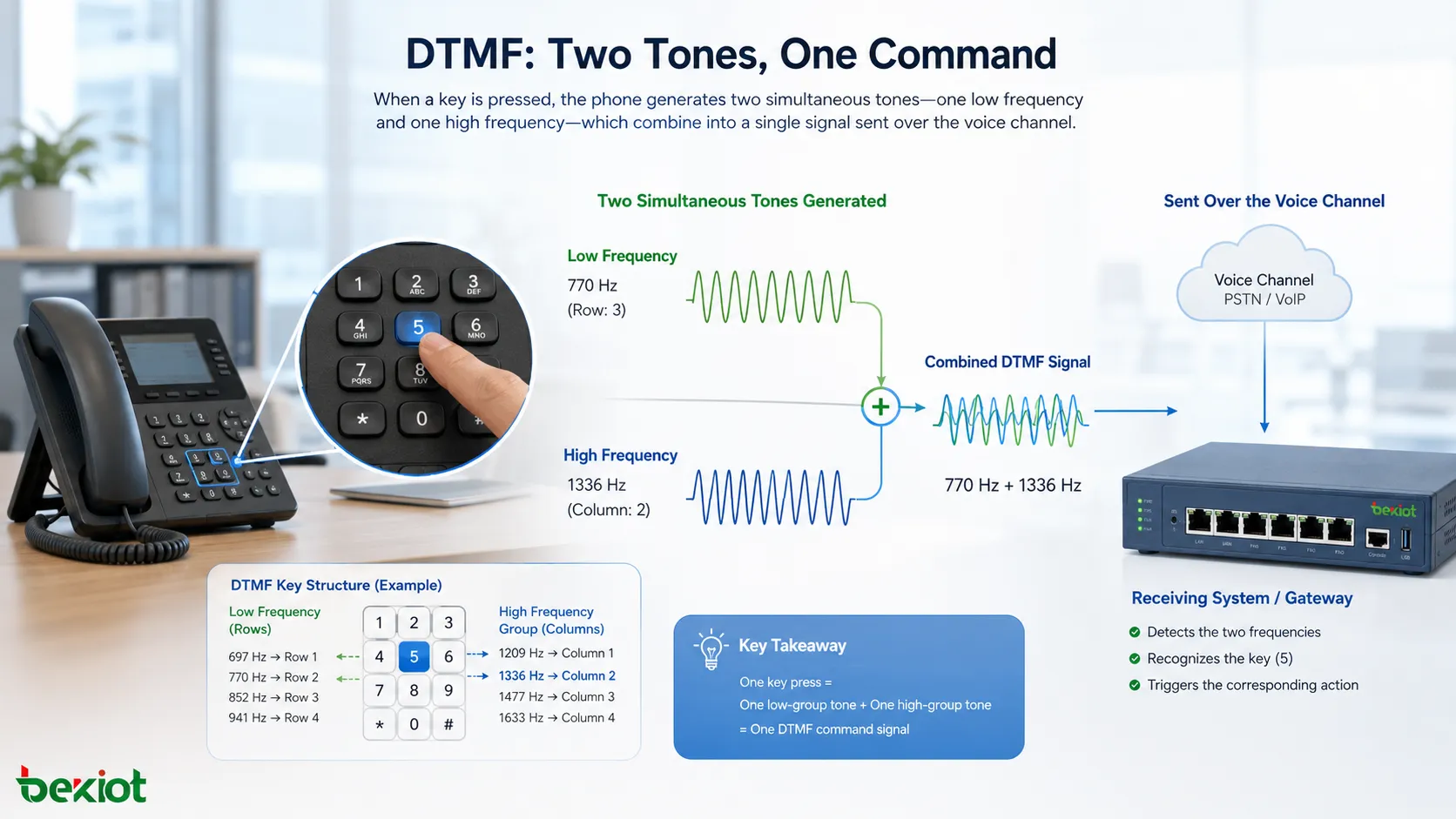

Стандартная клавиатура использует группы частот, а не случайные тоны. Низкая группа включает 697 Hz, 770 Hz, 852 Hz и 941 Hz. Высокая группа включает 1209 Hz, 1336 Hz, 1477 Hz и 1633 Hz. Обычная телефонная клавиатура в основном использует первые три высокочастотные колонки для цифр 0–9, звездочки и решетки. Четвертая колонка применяется для A, B, C и D в расширенных приложениях.

Например, при нажатии «1» вместе генерируются 697 Hz и 1209 Hz. При нажатии «5» генерируются 770 Hz и 1336 Hz. При нажатии «0» генерируются 941 Hz и 1336 Hz. Приемник определяет низкий тон, определяет высокий тон, проверяет допустимость комбинации и затем сообщает соответствующую клавишу.

Такая сеточная структура делает систему предсказуемой. Она также позволяет декодерам отвергать недопустимые комбинации. Если появляются два низких тона без высокого тона или обнаруженная частота не входит в ожидаемый набор, сигнал может быть проигнорирован.

Звуковое преимущество в голосовых каналах

DTMF была разработана для прохождения по голосовым трактам. Это одна из причин ее широкого распространения. Тоны находятся в слышимом диапазоне и могут проходить через многие телефонные цепи, аналоговые линии, PBX-системы, голосовые шлюзы, радиолинии и цепочки обработки аудио.

Сигнал не требует высокой полосы пропускания. Ему не нужна сложная модуляция. Он может передаваться как звук и декодироваться из звука. Это делает его практичным в системах, где голос уже доступен, но цифровая сигнализация может быть недоступна напрямую.

Во многих реальных системах такая совместимость важнее теоретической эффективности. Команду, которая может пройти через существующий аудиотракт, часто проще внедрить, чем отдельный протокол управления, требующий новой инфраструктуры сигнализации.

Стабильность распознавания

Пары тонов достаточно разделены, чтобы обеспечить надежное обнаружение. Приемник может использовать фильтры или цифровой частотный анализ, чтобы определить наличие ожидаемых низкой и высокой составляющих. Он также может проверять длительность тона, время паузы и уровни амплитуды.

Надежное распознавание зависит от нескольких условий. Тон должен длиться достаточно долго. Обе частоты должны быть достаточно точными. Аудиотракт не должен сильно искажать или чрезмерно сжимать сигнал. Шум не должен перекрывать пару тонов. Приемник также должен отвергать короткие случайные всплески.

По сравнению с распознаванием речи или сложной интерпретацией аудио распознавание DTMF намного проще. Декодеру не нужно понимать язык, грамматику, акцент говорящего или смысл предложения. Ему нужно только обнаружить известную пару тонов.

Устойчивость к смешению с обычной речью

DTMF не полностью защищена от ложных срабатываний, но ее структура помогает снизить путаницу с обычной речью. Речь динамична и нерегулярна, тогда как допустимая пара тонов стабильна и имеет конкретные частоты. Декодеры могут требовать наличия допустимой пары низкий-высокий в течение заданной минимальной длительности перед принятием клавиши.

Именно поэтому DTMF можно использовать во время голосовых сеансов. Абонент может говорить, слушать подсказки, а затем нажимать клавиши. Система слушает тоновые шаблоны, а не пытается разобрать весь разговор.

Однако talk-off все еще возможен, когда речь случайно достаточно похожа на допустимую пару тонов. Хорошая конструкция декодера включает защитное время, допуск twist, частотный допуск и логику отбраковки речи, чтобы уменьшить этот риск.

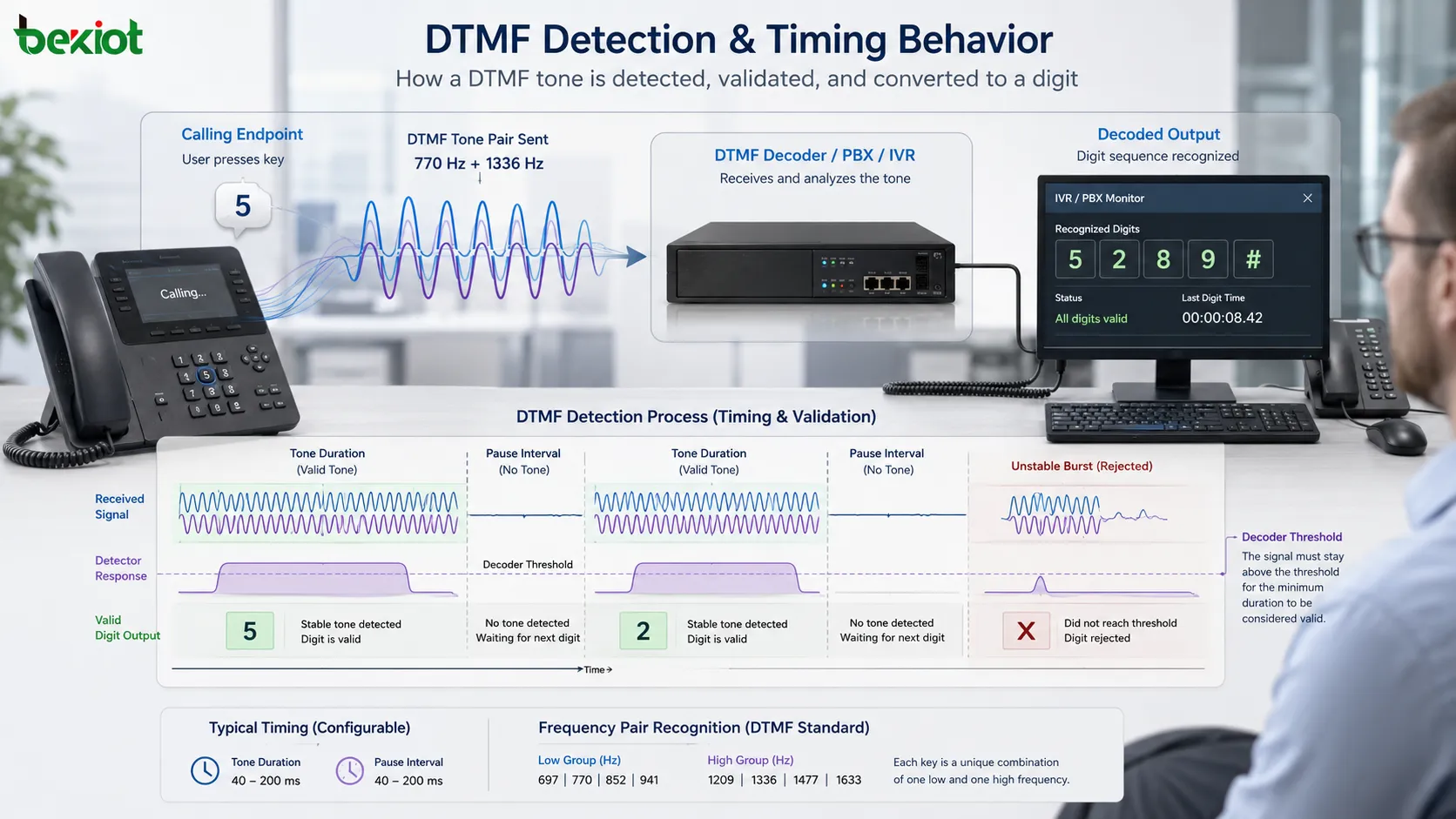

Длительность тона и временное поведение

Длительность важна, потому что очень короткие сигналы могут быть шумом, щелчками, артефактами сжатия или случайными звуками. Приемник обычно требует, чтобы тон оставался допустимым в течение минимального периода, прежде чем сообщить цифру.

Пауза между цифрами также имеет значение. Если цифры отправляются слишком быстро, приемник может пропустить одну из них или неверно объединить события. Если пауза слишком длинная, принимающее приложение может посчитать ввод неполным или завершить ожидание по тайм-ауту.

В практических системах временные параметры DTMF следует проверять по всему аудиомаршруту. Тон, правильно сформированный на одном конце, может быть укорочен, ограничен, задержан или искажен другой частью тракта передачи.

Twist и баланс уровней

Twist описывает разницу уровней между низкочастотной и высокочастотной составляющими. В реальном аудиотракте одна частотная группа может стать сильнее или слабее другой. Если разница становится слишком большой, декодер может не распознать пару корректно.

Хорошие системы допускают разумную разницу уровней, но отвергают нереалистичные комбинации. Это важно, потому что телефонные линии, кодеки, усилители, микрофоны, динамики и шлюзы могут изменять частотную характеристику.

Баланс уровней также влияет на пользовательский опыт. Если тоны слишком слабые, приемник может их пропустить. Если они слишком сильные, возможны ограничение или искажение. Правильное планирование усиления является частью надежного внедрения.

Совместимость с аналоговыми и цифровыми системами

Одно из преимуществ DTMF — способность связывать старые и новые системы. Она может работать на аналоговых телефонных линиях, цифровых PBX-системах, VoIP-шлюзах, SIP-терминалах, радиолиниях и аудиоориентированных путях управления, если звук передается с достаточной точностью.

В VoIP-системах DTMF может передаваться разными способами. Она может отправляться как внутриполосное аудио, как RTP-события или через сигнальные сообщения в зависимости от конфигурации системы. Каждый способ имеет разное поведение и свои требования к совместимости.

Внутриполосное аудио концептуально простое, потому что тоны передаются как звук. Однако на него могут влиять речевые кодеки, сжатие, эхоподавление, потеря пакетов и шумоподавление. Внеполосные методы могут быть надежнее в IP-сетях, если все устройства корректно их поддерживают.

Распространенные методы передачи в IP-телефонии

В современных пакетных голосовых системах DTMF может передаваться несколькими методами. Внутриполосная передача отправляет реальные тоны внутри аудиопотока. Передача RTP-событий представляет цифру как специальное событие в медиатракте. SIP INFO отправляет информацию о цифре через сигнальные сообщения SIP.

Каждый метод существует потому, что реальные сети имеют разные требования. Внутриполосное аудио полезно, когда приемник ожидает услышать реальные тоны. RTP-события могут избежать искажений, вызванных кодеками. SIP INFO может быть полезен в некоторых средах серверов приложений, но зависит от поддержки сигнализации и совместимости.

Несоответствие между конечными точками — распространенная проблема. Если одна сторона отправляет RTP-события, а другая ожидает внутриполосные тоны, распознавание цифр может не сработать. При внедрении нужно подтвердить, что все шлюзы, PBX-системы, софтсвичи, терминалы и серверы приложений используют совместимые настройки.

Функциональная ценность в интерактивных системах

DTMF широко используется в системах интерактивного голосового ответа. Абонент слышит подсказку и нажимает цифру, чтобы выбрать пункт меню. Система декодирует цифру и маршрутизирует вызов, воспроизводит информацию, собирает ввод или запускает другой процесс.

Преимущество состоит в прямом управлении пользователем. Абоненту не нужны приложение на смартфоне, услуга передачи данных или веб-страница. Достаточно обычной телефонной клавиатуры. Это по-прежнему ценно для клиентского сервиса, банковских меню, горячих линий коммунальных служб, аварийных меню, корпоративной маршрутизации вызовов и проверки услуг.

Поскольку ввод структурирован, система может отвечать быстро. Цифры, такие как номера счетов, PIN-коды, выбор меню и внутренние номера, могут обрабатываться без интерпретации естественного языка.

Функциональная ценность в дистанционном управлении

DTMF также может служить простым методом дистанционного управления. Удаленное устройство или система может прослушивать определенные последовательности тонов и сопоставлять их с действиями. Примеры включают открытие ворот, выбор радиоканала, управление ретранслятором, активацию реле, изменение аудиомаршрута или запуск заранее заданной команды.

Это полезно, когда голосовой путь уже существует и требуется лишь небольшое число команд. Системе не нужны широкополосное соединение или сложный пользовательский интерфейс.

Однако безопасность команд необходимо учитывать. Если тоны принимаются от любого абонента без аутентификации, неавторизованные пользователи могут запускать действия. Чувствительные операции должны требовать авторизацию, пароли, проверку вызывающего абонента или дополнительные уровни безопасности.

Функциональная ценность в коммуникационных шлюзах

Шлюзы часто соединяют разные технологии связи. Они могут объединять аналоговые линии, SIP-транки, PBX-расширения, радиоканалы, диспетчерские системы и публичные сети. DTMF может помогать передавать управляющие сигналы через эти границы.

Например, пользователь может вводить цифры после установления вызова, чтобы управлять удаленным IVR. Шлюз должен правильно сохранить, преобразовать или заново сформировать информацию о цифре. Если он не справится, голосовой вызов может соединиться, но меню работать не будет.

Поэтому обработка DTMF является важным пунктом тестирования при внедрении голосовых шлюзов. Одно лишь качество звука вызова не гарантирует, что клавиатурные команды передаются корректно.

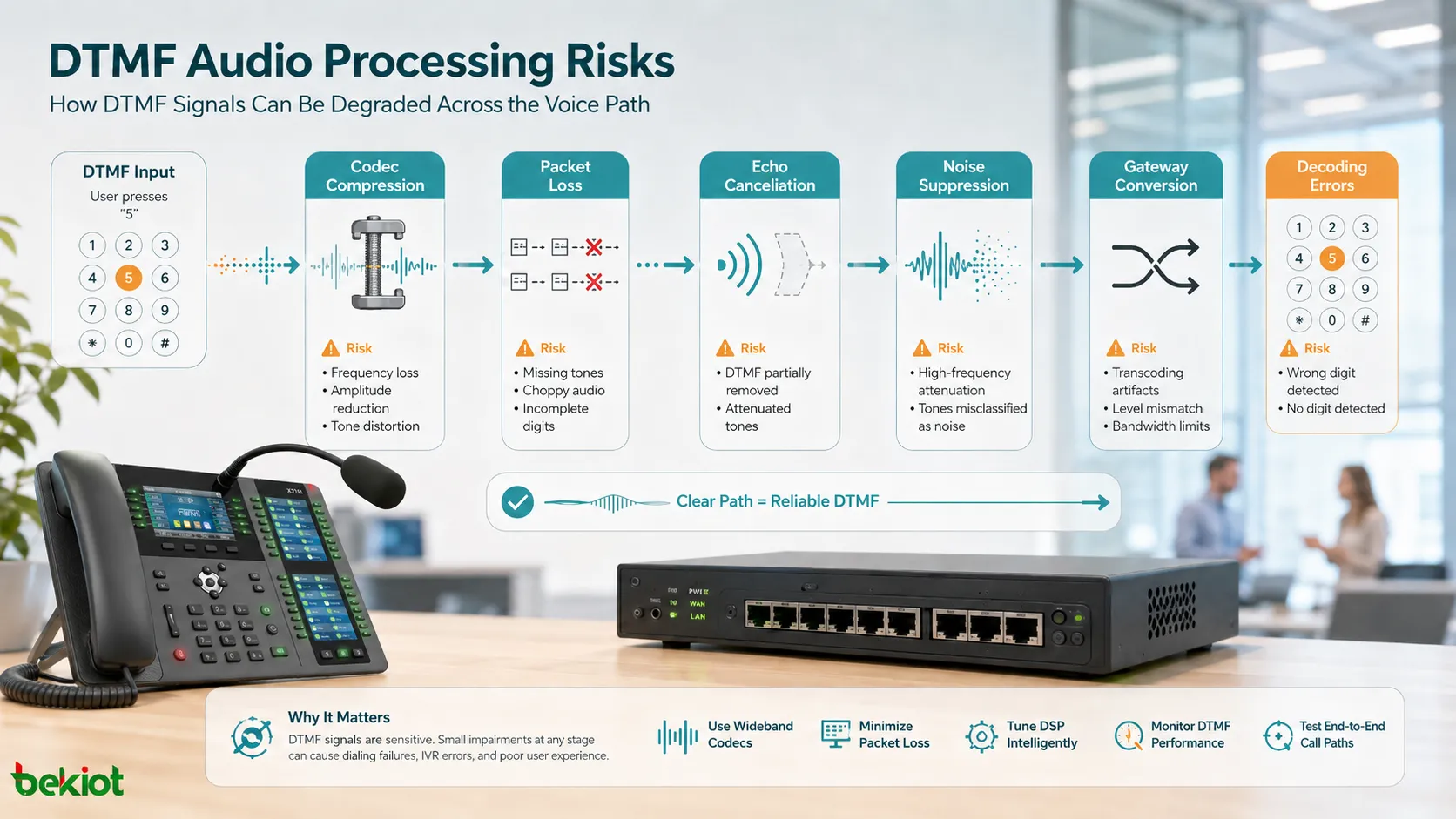

Риски обработки аудио

Многие современные аудиосистемы включают эхоподавление, автоматическую регулировку усиления, шумоподавление, генерацию комфортного шума, маскировку потери пакетов и кодековое сжатие. Эти функции полезны для качества речи, но могут влиять на целостность тонов.

Кодек, оптимизированный для человеческой речи, может недостаточно точно сохранять частоту и амплитуду тона. Шумоподавление может принять тон за искусственный звук. Эхокомпенсаторы могут неожиданно взаимодействовать с тонами. Потеря пакетов может разбить тон на фрагменты.

Для надежной работы системы должны использовать подходящие методы передачи и тестировать DTMF на реальном сетевом пути, а не предполагать, что любой голосовой путь будет работать.

Соображения по проектированию декодера

Декодер должен определять допустимые частоты и одновременно отвергать шум, речь, музыку и короткие переходные звуки. Он должен измерять длительность тона, амплитуду, twist, частотный допуск и временные интервалы.

Цифровые реализации могут использовать алгоритмы, такие как банки фильтров или спектральный анализ, для обнаружения ожидаемых частотных групп. Проект должен избегать ложных срабатываний и при этом допускать реальные вариации линии.

Хорошие декодеры также корректно сообщают события. Длинный тон не должен генерировать повторяющиеся цифры, если приложение не ожидает такого поведения. Зашумленный сигнал не должен создавать случайный клавиатурный ввод.

Безопасность и предотвращение злоупотреблений

DTMF сама по себе не является методом шифрования или аутентификации. Любой, кто может отправить тоны в принимаемый аудиоканал, способен сформировать ввод, если принимающее приложение не проверяет личность.

Для навигации по меню с низким риском это может быть допустимо. Для контроля доступа, операций со счетами, платежных систем, удаленного управления оборудованием или аварийных функций необходима дополнительная безопасность.

Меры безопасности могут включать аутентификацию вызывающего абонента, одноразовые коды, проверку учетной записи, проверку источника вызова, ролевые разрешения, ограничения частоты, журналирование и подтверждающие подсказки. Чувствительные цифры, такие как PIN, также следует осторожно обрабатывать в записях и журналах.

Контрольный список тестирования реальных систем

Тестирование должно охватывать каждый путь, где ожидается тоновый ввод. Инженеры должны проверять местные вызовы, удаленные вызовы, вызовы через шлюз, вызовы через SIP-транк, мобильные вызовы, вызовы по аналоговой линии и сценарии перевода вызова, если они существуют.

Тест должен подтвердить, что каждая цифра распознается правильно, повторяющиеся цифры не объединяются, длинные тоны не дублируются неожиданно, а голосовые подсказки не мешают вводу.

Выбор кодека также следует тестировать. Если требуются внутриполосные тоны, сильно сжатые речевые кодеки могут вызывать проблемы. Если используются RTP-события, конечные точки должны согласовывать и интерпретировать их последовательно.

Обслуживание и устранение неисправностей

Когда распознавание цифр не работает, команды сначала должны определить, каким способом передаются тоны. Причина может быть не в самой клавиатуре. Ее могут вызвать преобразование кодека, конфигурация шлюза, несоответствие сигнализации, поведение медиареле, потеря пакетов или настройки сервера приложений.

Полезные проверки включают захваты пакетов, SIP-трассировки, анализ RTP-событий, аудиозаписи, журналы шлюза, конфигурацию PBX, журналы IVR и настройки конечных устройств. Сравнение рабочего пути вызова с неработающим часто показывает различие.

Команды обслуживания должны документировать выбранный метод передачи и поддерживать его согласованным во всех связанных системах. Незапланированные изменения во время миграции PBX, замены SIP-транка, обновления политики кодеков или модернизации шлюза могут нарушить ранее работавший ввод цифр.

Преимущества и ограничения

Главные преимущества — простота, совместимость, низкая потребность в полосе пропускания, легкая генерация, структурированное обнаружение и практическое использование существующих голосовых каналов. DTMF позволяет вводить команды без отдельного интерфейса данных, поэтому она остается широко используемой.

Ограничения также очевидны. Она передает небольшие наборы команд, а не большие объемы данных. На нее может влиять обработка аудио. Она сама по себе не безопасна. Она может отказать при несовпадении режимов передачи. Она не подходит для сложного современного обмена данными.

Поэтому лучшее применение — целевое управление и ввод, а не общая передача данных. Когда требуется простая цифровая или командная сигнализация внутри голосового процесса, DTMF остается весьма практичной.

Отраслевая значимость

Даже по мере распространения веб-приложений, мобильных приложений, голосовых помощников с ИИ и развитых API DTMF остается важной, потому что многие системы все еще зависят от клавиатурного ввода. Голосовые меню, контакт-центры, SIP-транки, телефонные шлюзы, конференц-системы, радиосоединения и интерфейсы дистанционного управления продолжают требовать надежной обработки тонов.

Отраслевая тенденция заключается не в исчезновении DTMF. Напротив, ее роль становится более специализированной. Она часто используется как слой совместимости между старыми и новыми системами или как простой метод управления внутри более широких коммуникационных процессов.

По этой причине инженерам следует понимать как звуковые характеристики, так и поведение передачи. Система может выглядеть современной на уровне приложения, но в основе все еще зависеть от точной обработки DTMF.

DTMF остается полезной, потому что преобразует ввод с клавиатуры в структурированные аудиосигналы, которые могут проходить через голосовые коммуникационные пути и запускать надежное распознавание команд при правильной настройке цепи передачи.
